Type de produit	Carte réseau WiFi PCMCIA 32 bits Type II
Normes WiFi supportées	802.11b/g/n (jusqu'à 300 Mbit/s théorique)
Fréquence	2,4 GHz (canaux 1 à 13)
Dimensions (approx.)	85.6 x 54 x 5 mm (format PCMCIA Type II)
Poids (approx.)	45 g
Alimentation	Via le port PCMCIA de l'ordinateur
Configuration requise	Pentium III/AMD 500 MHz, 64 Mo RAM, 50 Mo espace disque, lecteur CD-ROM, Windows 98 SE / Me / 2000 SP4 / XP SP1/SP2 / Vista
Sécurité sans fil	WEP 64/128 bits, WPA-PSK (TKIP/AES), WPA2 (TKIP/AES), WPS
Technologie MIMO	Oui (jusqu'à 2 flux spatiaux)
Logiciel fourni	WiFi Station N (utilitaire de configuration et de détection)
Fonctions principales	Connexion à un réseau WiFi, création de réseau Ad hoc, partage de connexion Internet et d'imprimante, WPS (bouton et code PIN)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Éviter l'humidité et les produits abrasifs.
Sécurité et conformité	Conforme à la directive 1999/5/CE. Limitation de puissance en extérieur (100 mW intérieur, 10 mW extérieur sur certains canaux en France).
Garantie	2 ans contre les défauts de matériel et de fabrication
Pièces détachées et réparabilité	Non applicable (carte non réparable par l'utilisateur). Support technique disponible par e-mail et téléphone.
Informations générales	Marque : HERCULES, modèle : HWNPCM-300, débit max théorique : 300 Mbit/s (802.11n 40 MHz). Portée intérieure typique : 10-30 m (selon obstacles).

FOIRE AUX QUESTIONS - HWNPCM-300 HERCULES

Comment installer la carte Hercules Wireless N PCMCIA ?

1. Insérez le CD-ROM d'installation. 2. Cliquez sur Hercules Wireless N PCMCIA et suivez les instructions. 3. Lorsque l'assistant le demande, insérez la carte dans un emplacement PCMCIA libre. 4. Redémarrez si nécessaire (Windows 98/Me). L'icône WiFi Station N apparaît dans la barre des tâches.

Comment me connecter à un réseau avec la fonction WPS ?

Pour utiliser WPS, votre routeur doit être compatible et certifié WPS. Méthode bouton : Appuyez sur le bouton WPS du routeur, puis dans les 2 minutes, appuyez sur le bouton WPS situé sur le côté de la carte. Méthode code PIN : Dans WiFi Station N (onglet Connexion), cochez Routeur non équipé d'un bouton WPS, notez le code PIN, entrez-le dans l'interface du routeur, puis cliquez sur le bouton de connexion dans WiFi Station N.

Comment sécuriser mon réseau WiFi ?

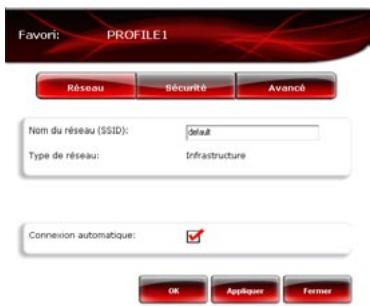

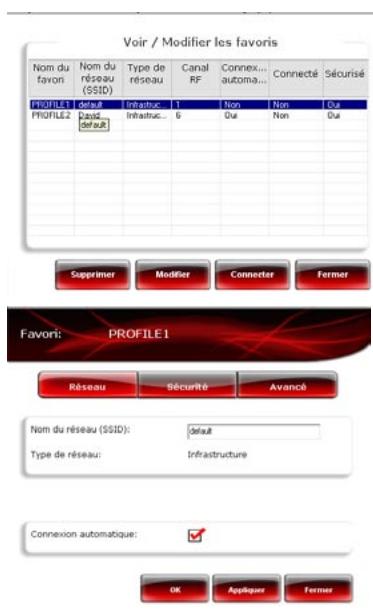

Dans WiFi Station N, allez dans Voir/Modifier les favoris pour modifier la sécurité d'un réseau. Choisissez un type de sécurité parmi : WEP (clé hexadécimale de 10 ou 26 caractères), WPA-PSK ou WPA2 (mot de passe de 8 caractères minimum). Pour la meilleure sécurité, utilisez WPA2-AES avec un mot de passe complexe.

Puis-je partager une connexion Internet avec d'autres ordinateurs ?

Oui, en mode Infrastructure. Connectez tous les ordinateurs au même routeur WiFi. Sous Windows XP, utilisez l'Assistant Configuration du réseau pour configurer le partage de connexion. Sélectionnez Cet ordinateur se connecte directement à Internet sur le PC connecté au modem, et Via un autre ordinateur sur les autres. En mode Ad hoc, seul un PC avec Windows XP peut partager sa connexion.

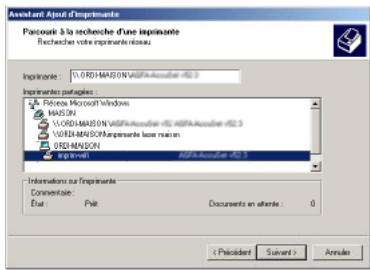

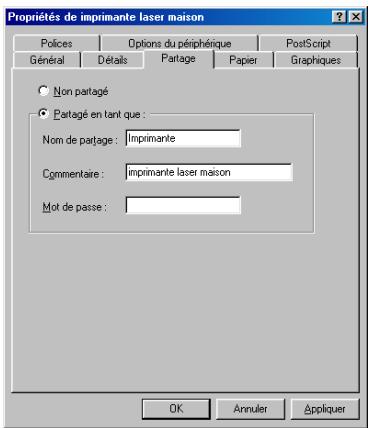

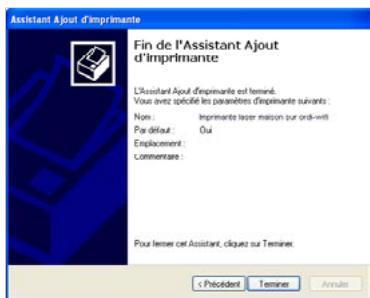

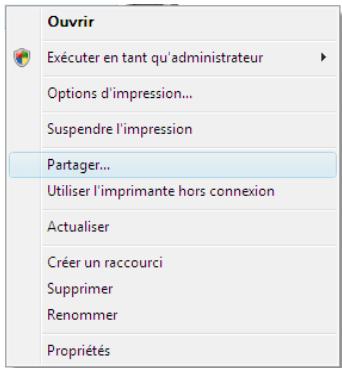

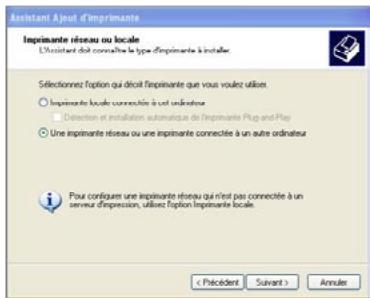

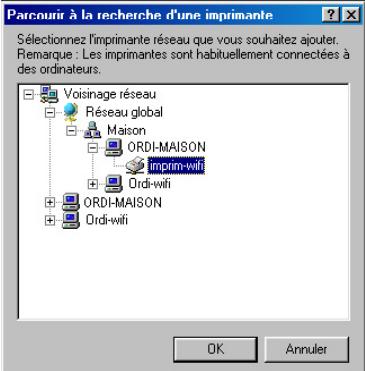

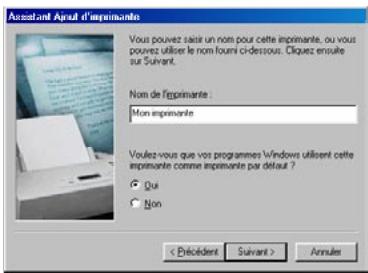

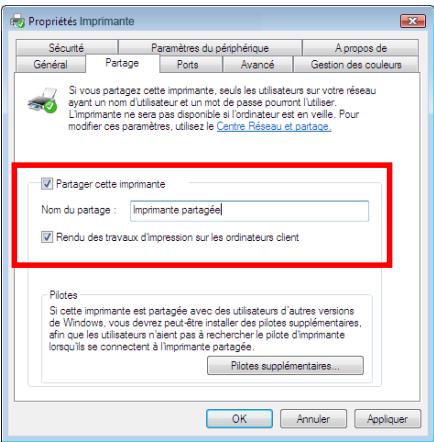

Comment partager une imprimante sur le réseau WiFi ?

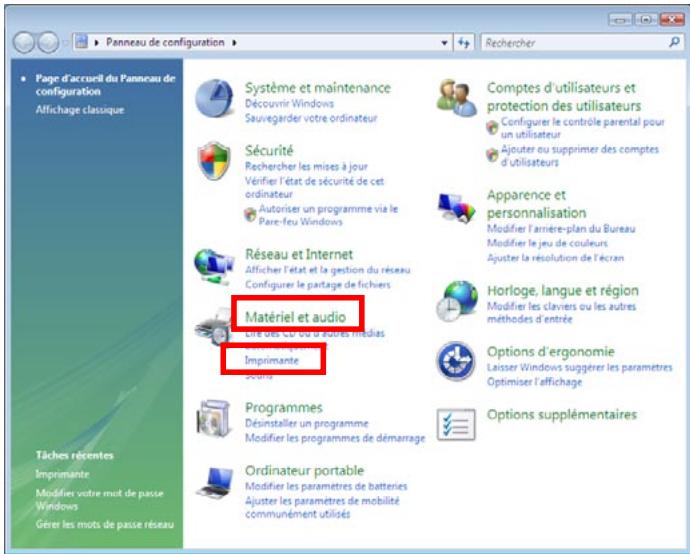

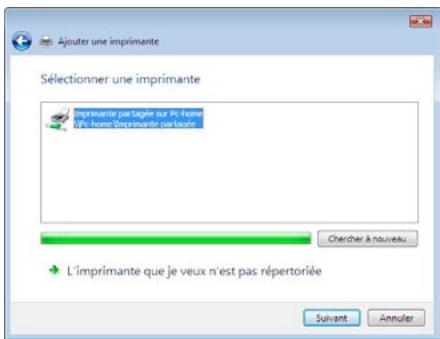

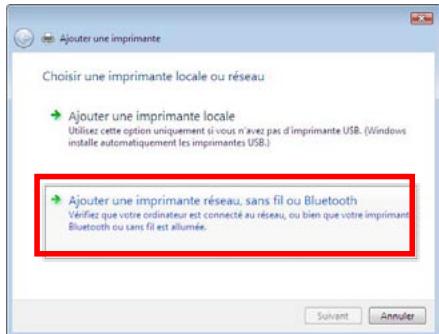

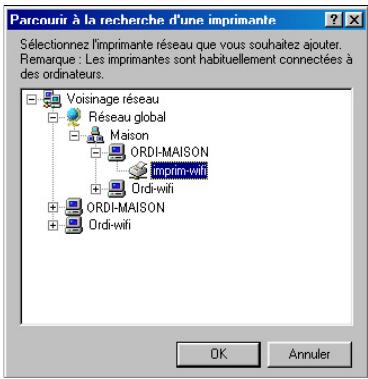

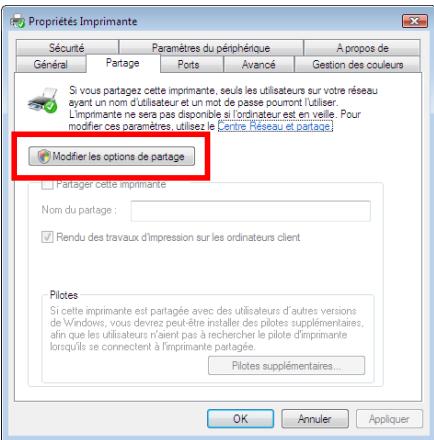

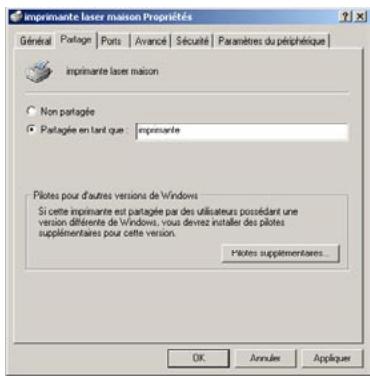

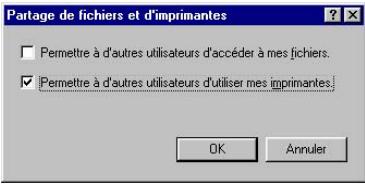

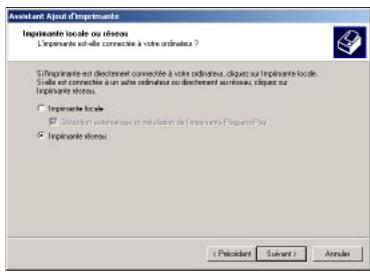

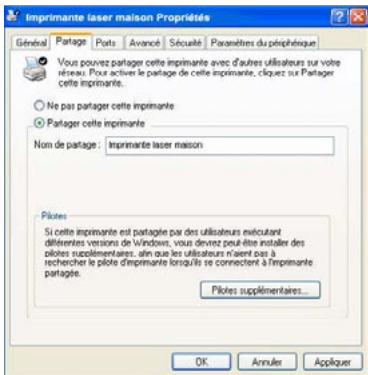

Sur le PC où l'imprimante est branchée : 1. Allez dans Démarrer > Panneau de configuration > Imprimantes. 2. Faites un clic droit sur l'imprimante > Partager. 3. Activez le partage et donnez un nom. Sur les autres PC : 1. Ajoutez une imprimante réseau via l'Assistant Ajout d'imprimante. 2. Parcourez le réseau et sélectionnez l'imprimante partagée. Suivez les instructions pour installer les pilotes.

Comment résoudre les problèmes de connexion WiFi ?

1. Vérifiez que l'icône WiFi Station N n'est pas noire (carte non détectée). 2. Si jaune ou rouge, rapprochez l'antenne du routeur. 3. Assurez-vous que le bon SSID et la bonne clé de sécurité sont utilisés. 4. Sous Windows XP, vérifiez que le service Configuration automatique sans fil est activé. 5. Réinstallez les pilotes ou contactez le support technique.

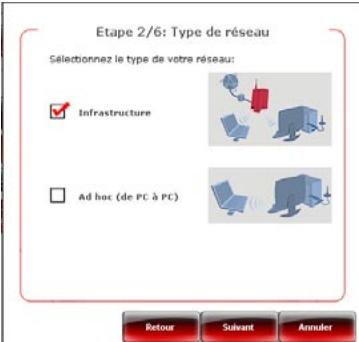

Comment créer un réseau Ad hoc avec Hercules Wireless N ?

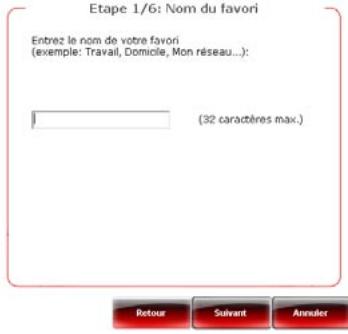

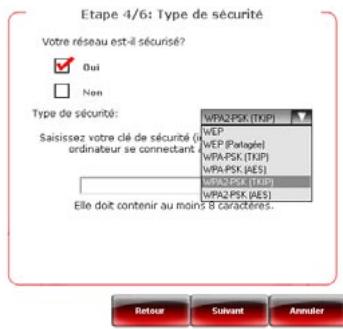

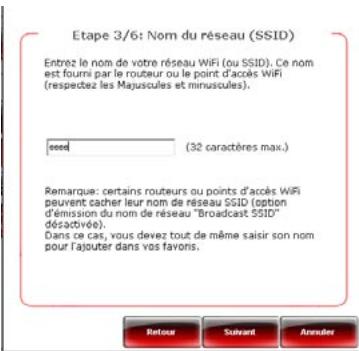

Dans WiFi Station N, cliquez sur Ajouter un nouveau favori manuellement / Créer un réseau Ad hoc. Étape 2 : choisissez Ad hoc. Étape 3 : donnez un SSID. Étape 4 : définissez la sécurité (recommandé WPA2). Étape 5 : activez la connexion automatique. Enregistrez. Sur un autre PC, détectez le réseau créé et connectez-vous avec la même clé.

Quels systèmes d'exploitation sont compatibles ?

Windows 98 SE, Millennium, 2000 SP4, XP (Édition familiale & professionnelle SP1/SP1a/SP2) et Vista. Sous Windows Vista, le partage de fichiers nécessite de sélectionner un réseau privé.

Comment désactiver temporairement le WiFi ?

Faites un clic droit sur l'icône WiFi Station N dans la barre des tâches et sélectionnez Couper mon WiFi. Pour réactiver, choisissez Allumer mon WiFi. Cette fonction évite de débrancher la carte ou de désinstaller les pilotes.

Où trouver les derniers pilotes et l'assistance technique ?

Rendez-vous sur le site http://ts.hercules.com et sélectionnez votre langue pour accéder aux FAQ, téléchargements de pilotes et mise à jour du manuel. Pour une assistance par e-mail, enregistrez-vous d'abord. Pour une assistance téléphonique, consultez le manuel pour les numéros de votre pays.

MODE D'EMPLOI HWNPCM-300 HERCULES

Cliquez sur un titre de cette table des matières pour accéder à la section correspondante

1. SPECIFICATIONS DE HERCULES WIRELESS N PCMCIA 3

1.1. Spécifications techniques 3 1.2. Configuration requise 3 1.3. Contenu de la boite 3

1. INSTALLATION DE HERCULES WIRELESS NPCMCA 4

2.1. Installer le pack WiFi Station N et la carte PCMCIA 4

3.1. Choisir son type de réseau 7 3.2. La sécurité d'un réseau local sans fil WiFi 8

1. L'UTILITAIRE WIFI STATION N 9

4.1. Connaître l'état de la connexion 9 4.2. Lancer WiFi Station N 9 4.3. Se connecter à un réseau avec Wi-Fi Protected Setup™ 9

4.3.1. Se connecter à un réseau avec le bouton WPS situé sur la carte Hercules Wireless N............ 9 4.3.2. Se connecter à un réseau avec le bouton WPS dans WiFi Station N 10 4.3.3. Se connecter à un réseau avec un code PIN 11

4.4. Se connecter à un réseau via la liste des réseaux 12 4.5. Se connecter à un réseau à l'aide de l'Assistant de connexion 15 4.6. Ajouter un réseau à ses favors 15 4.7. Effectuer une recherche de réseaux 15 4.8. Consulter les paramètres de la connexion 16 4.9. Voir, modifier ou ajouter des favors - Créer un réseau Ad hoc 17

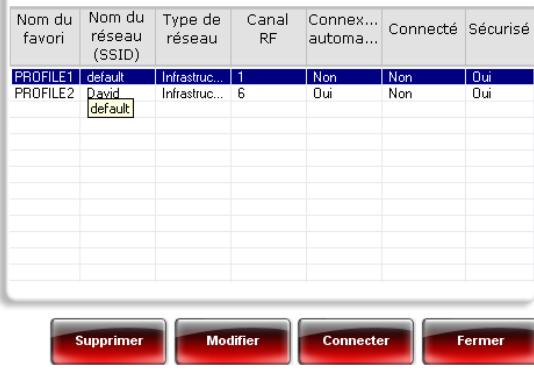

4.9.1. Les options de sécurité 17 4.9.2. Voir / Modifier les favors 18 4.9.3. Ajouter un nouveau favori manuelles ou créer un réseau Ad hoc 19

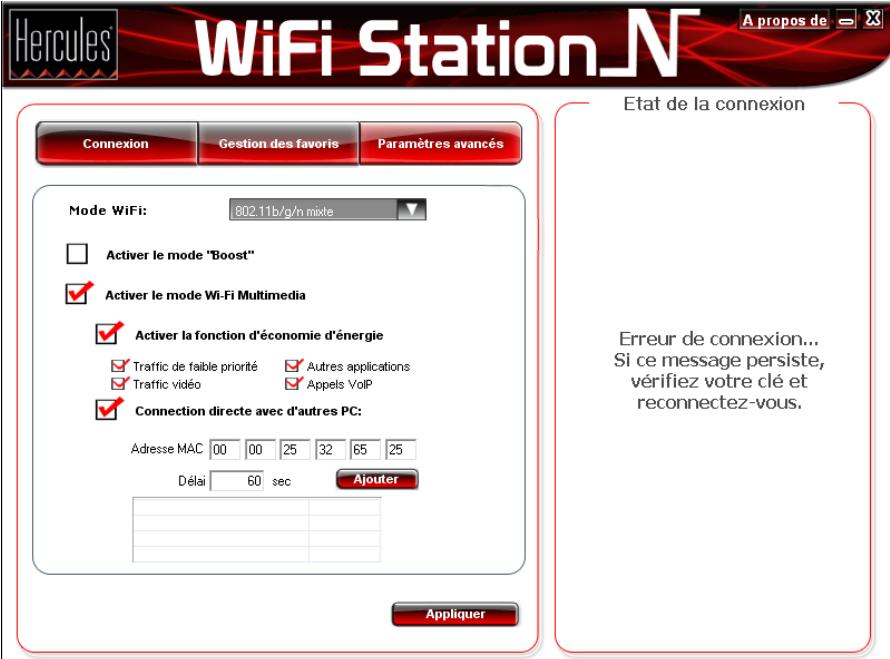

4.10. Les paramètres avancés 22

4.11. À propos de 23 4.12. Réactiver la fonction WiFi intégrée de votre ordinateur 23 4.13. Désactiver temporairement la fonction WiFi de l'adaptateur Hercules Wireless N 24 4.14. Quitter WiFi Station N 24

1. BIENVENUE DANS LA WIRELESS ATTITUDE 25

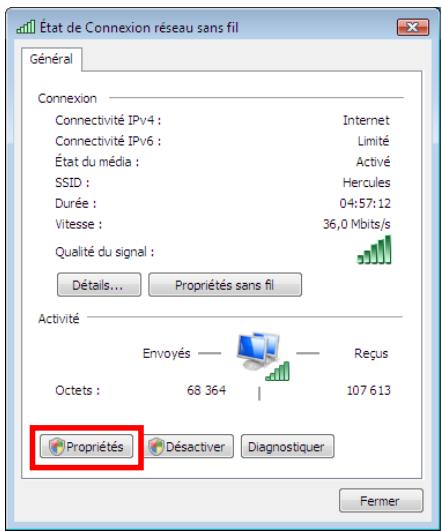

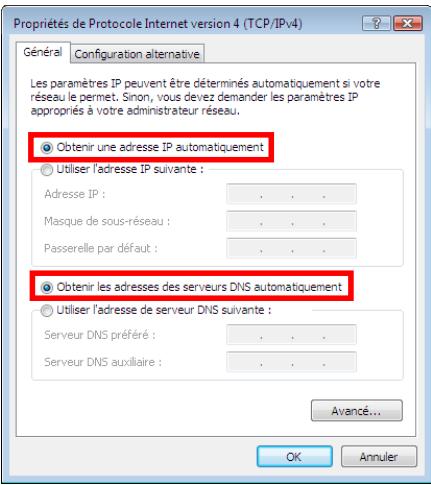

5.1. Quelques prérequis 25 5.2. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL.... 25

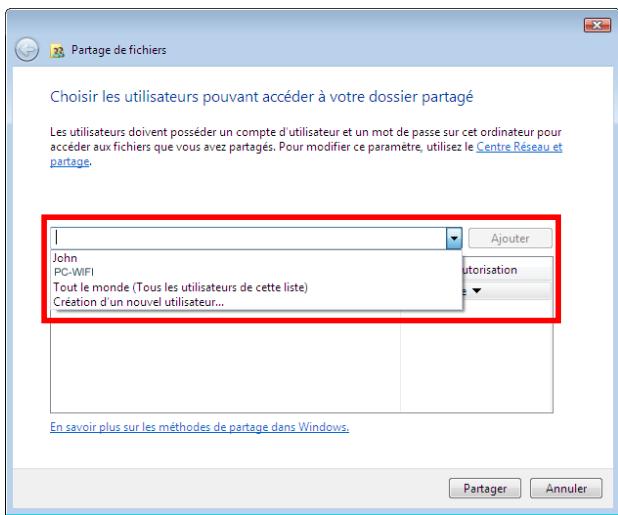

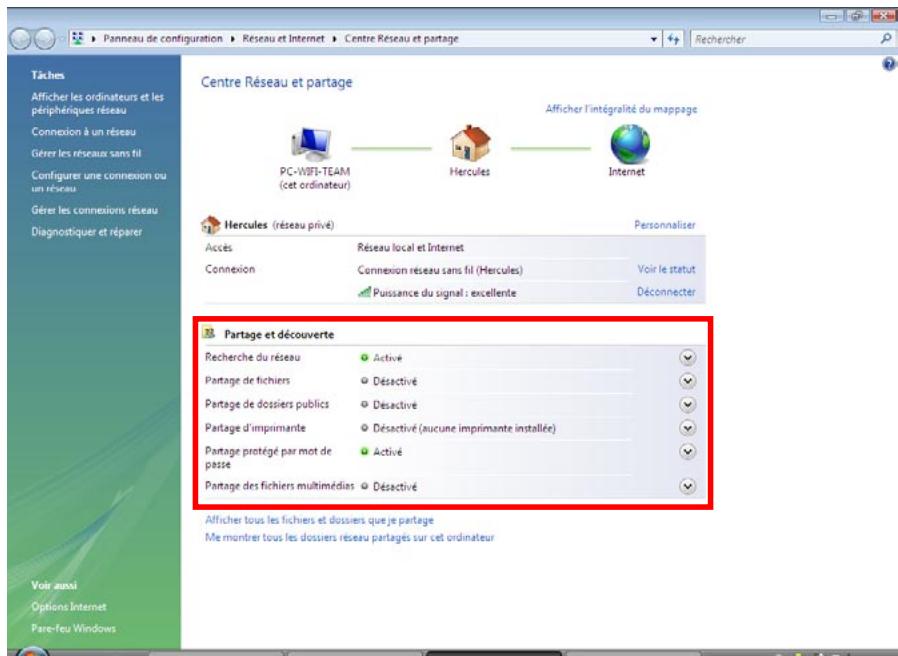

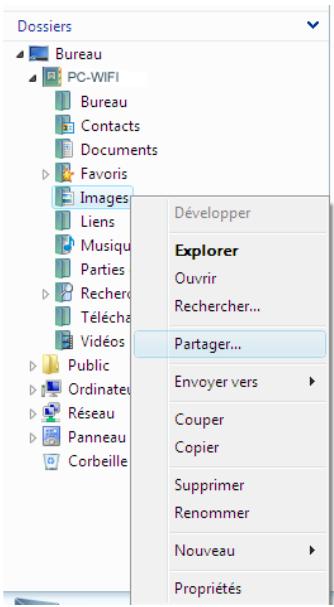

5.2.1. Activer le partage 25 5.2.2. Windows Vista : Mettre en partage des dossiers publics ou personnels 28 5.2.3. Ordinateurs sous Windows Vista : Accéder aux dossiers partagés 30 5.2.4. Windows Vista : Mettre en partage une imprimante 30 5.2.5. Ordinateurs sous Windows Vista : Accéder à l'imprimante partagée 32 5.2.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure 34

5.3. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL...... 36

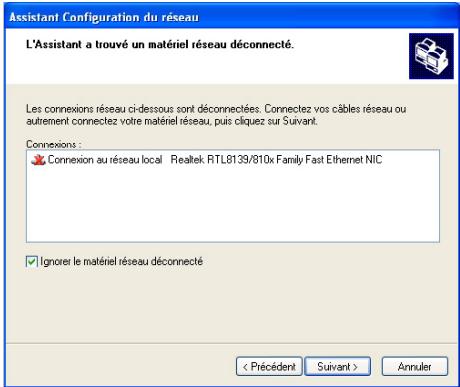

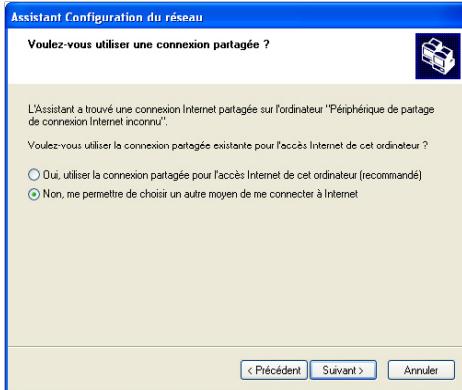

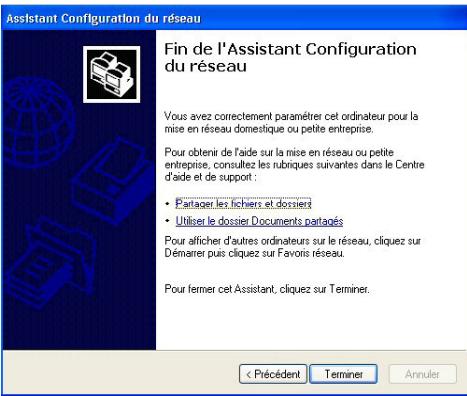

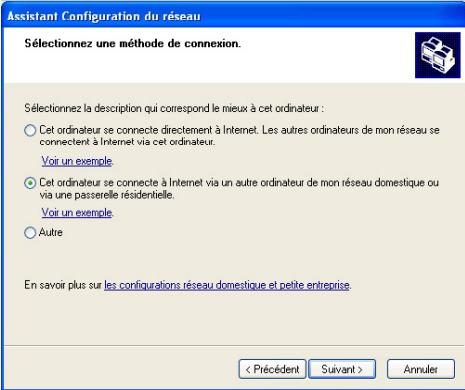

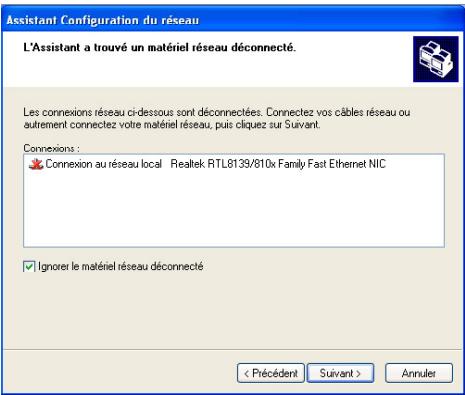

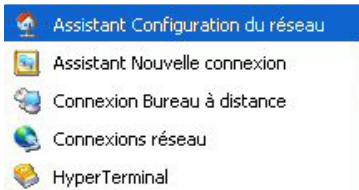

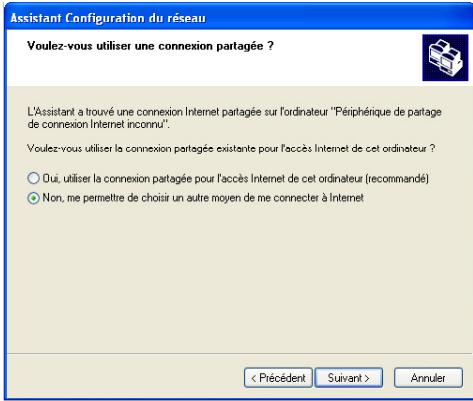

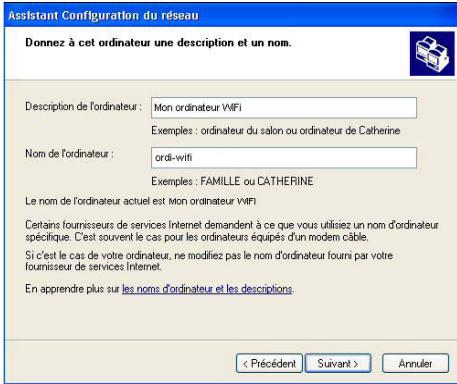

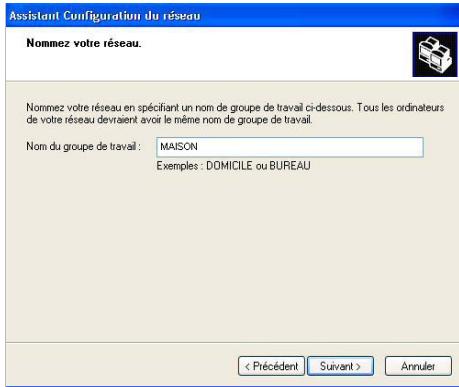

5.3.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 36 5.3.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc 40 5.3.3. Windows XP: Mettre en partage des dossiers 45 5.3.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages 46 5.3.5. Windows XP: Mettre en partage une imprimante 46 5.3.6. Windows XP: Modifier le nom d'un groupe de travail 48 5.3.7. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances). 49

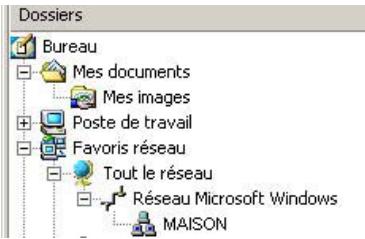

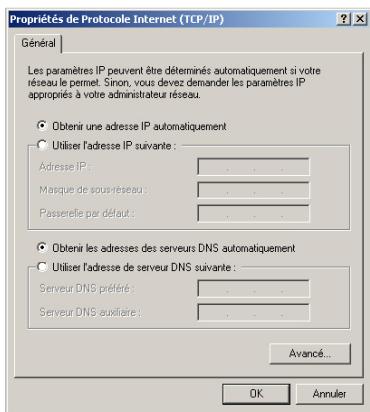

5.4. Ordinateurs sous windows 2000: partager des dossiers, une imprimante ou une connexion adsl....49

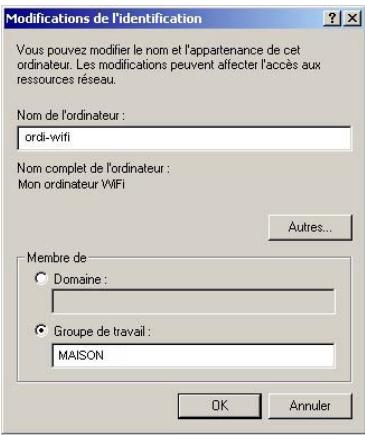

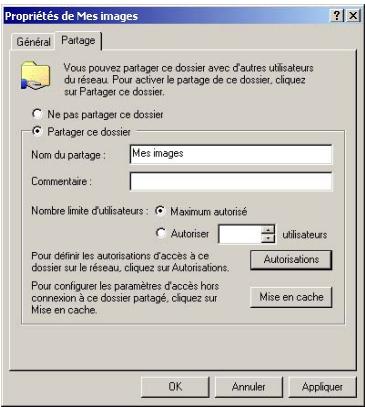

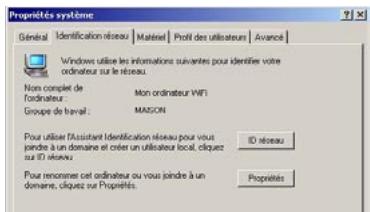

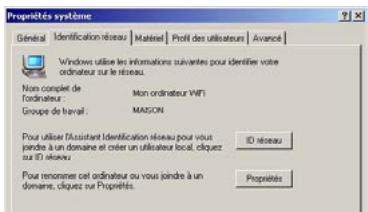

5.4.1. Créer un groupe de travail sous Windows 2000 49 5.4.2. Windows 2000: Mettre en partage des dossiers 50 5.4.3. Ordinateurs sous Windows 2000: Accéder aux dossiers partagés 50 5.4.4. Windows 2000: Mettre en partage une imprimante 51 5.4.5. Windows 2000: Modifier le nom d'un groupe de travail 52 5.4.6. Windows 2000: Partager une connexion ADSL dans un réseau de type Infrastructure 53 5.4.7. Windows 2000: Partager une connexion ADSL dans un réseau de type Ad hoc 54 5.4.8. Windows 2000: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 55

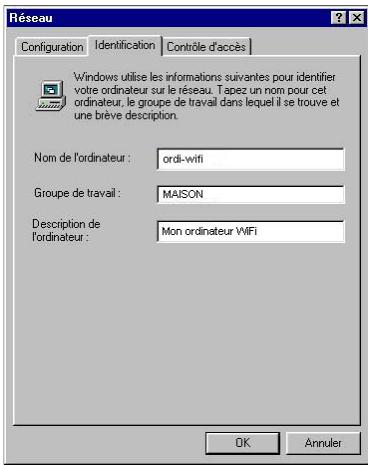

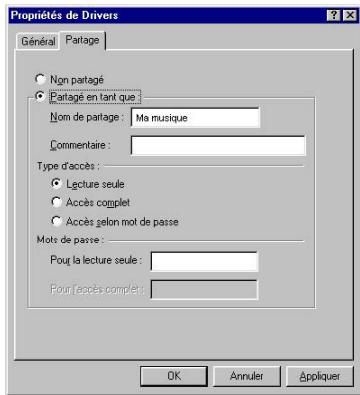

5.5. Ordinateurs sous windows me : partager des dossiers, une imprimante ou une connexion ADSL.... 56

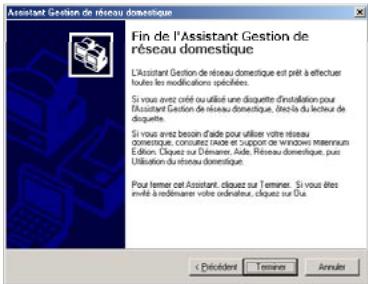

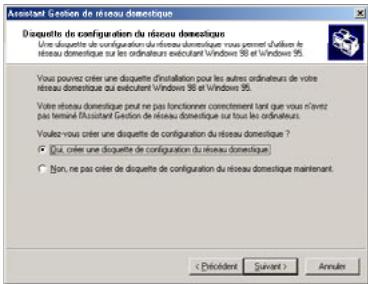

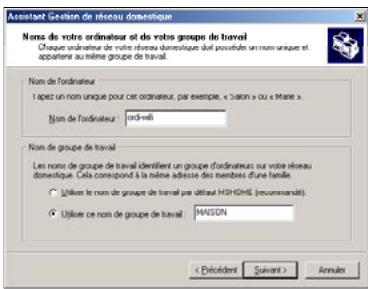

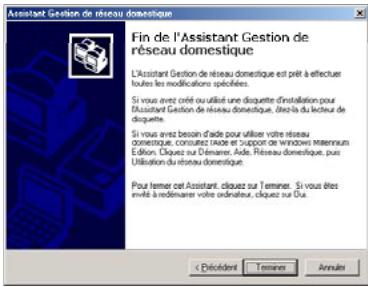

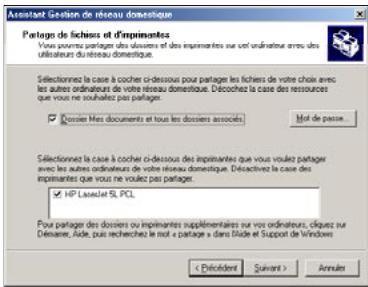

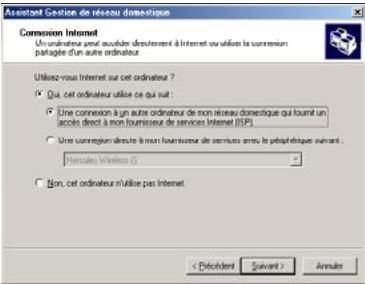

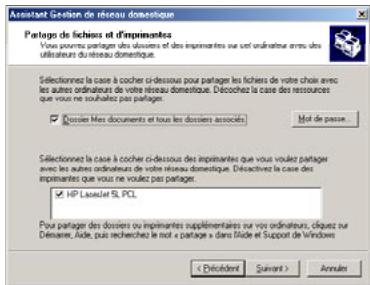

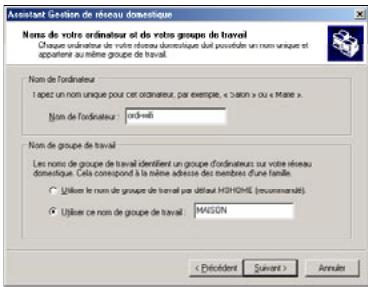

5.5.1. Windows Me : Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Infrastructure 56 5.5.2. Windows Me : Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Ad hoc 58 5.5.3. Windows Me : Mettre en partage des dossiers 60 5.5.4. Ordinateurs sous Windows Me: Accéder aux dossiers partagés 61 5.5.5. Windows Me : Mettre en partage une imprimante 61 5.5.6. Windows Me: Modifier le nom d'un groupe de travail 63 5.5.7. Windows Me: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 63

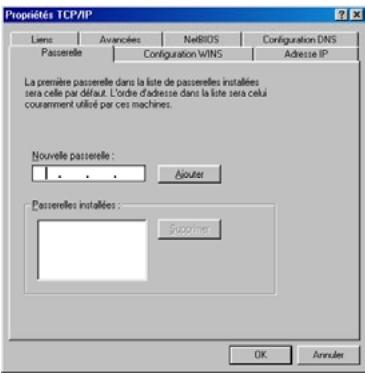

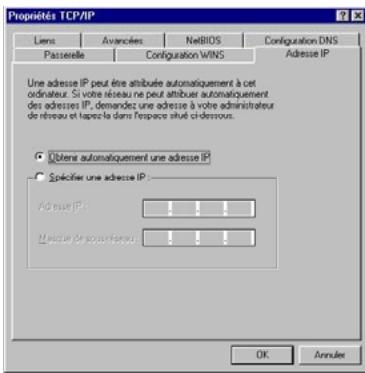

5.6. Ordinateurs sous windows 98 se : partager des dossiers, une imprimante ou une connexion ADSL.... 64

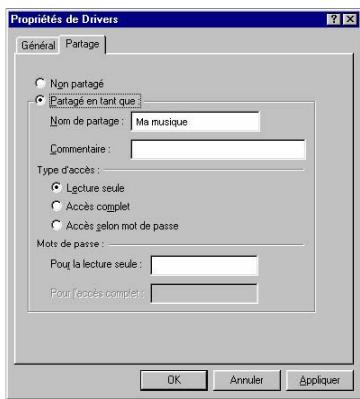

5.6.1. Windows 98 SE : Créer un groupe de travail 64 5.6.2. Windows 98 SE : Mettre en partage des dossiers 64 5.6.3. Ordinateurs sous Windows 98 SE : Accéder aux dossiers partagés 65 5.6.4 Windows 98 SE : Mettre en partage une imprimante 65 5.6.5. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Infrastructure.... 67 5.6.6. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Ad hoc.. 68 5.6.7. Windows 98 SE : Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 70

8. Garantie 75

Le réseau local WiFi permet d'échanger en toute simplicité des données entre ordinateurs placés dans la même pièce ou dans des pièces différentes, de partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs, de jouer en réseau et tout de vous affranchir de kilomètres de câbles.

En suivant les instructions figurant dans ce manuel, vous pourrez installer vous-même un réseau local WiFi et également bâtir une véritable muraille pour le protéger.

Enfin, grâce à votre carte PCMCIA WiFi Hercules Wireless N, vous allez passer à la vitesse supérieure en termes de débit et de couverture et vivre une nouvelle expérience du sans-fil.

1.1. Spécifications techniques

Compatible avec les protocoles WiFi suivants :

• 802.11b : débits de 1, 2, 5, 5 et 11 Mbits/s dans la bande des 2,4 GHz
• 802.11g : débits de 6, 9, 12, 18, 24, 36, 48 et 54 Mbits/s dans la bande des 2,4 GHz
• 802.11n draft 1.0 et 2.0 : débits dans la bande des 2,4 GHz variant selon la largeur de bande du canal utilisé 20 ou 40 MHz. Les valeurs sont notées de MCS0 à MCS15 et variant de 7,2 à 144,44 Mbits/s pour 20 MHz et de 15 à 300 Mbits/s pour 40 MHz
• Plage de fréquence DSSS/CCK et modulation OFDM de 2,412 GHz à 2,484 GHz (13 canaux)
• Compatible avec les protocoles de sécurité suivants :

WEP possédant une longueur de clé de 64 et 128 bits, WPA-PSK avec chiffrement TKIP ou AES (protocole de sécurité 802.11i), WPA2 avec chiffrement TKIP et AES (protocole de sécurité 802.11i).

1.2. Configuration requise

Intel Pentium III ou AMD 500 MHz et supérieur ou compatible 64 Mo de RAM 50 Mo d'espace libre sur le disque dur pour l'installation des pilotes et de l'application Lecteur de CD-ROM - Système d'exploitation : Microsoft Windows 98 SE, Millennium, 2000 SP4, XP Édition familiale & professionnelle SP1/SP1a/SP2, Vista

1.3. Contenu de la boîte

Adaptateur réseau WiFi de type PCMCIA 32 bits Type II Manuel de l'utilisateur - CD-ROM d'installation contenant le manuel au format pdf, les pilotes et le logiciel WiFi Station N pour configurer l'adaptateur client

2. Installation de hercules wireless n PCMCIA

Avant de connecter votre Hercules Wireless N PCMCIA, vous devez installer Hercules WiFi

Station N qui regroupe les pilotes et l'application WiFi Station N, un utilitaire de détection et de configuration des paramètres réseau.

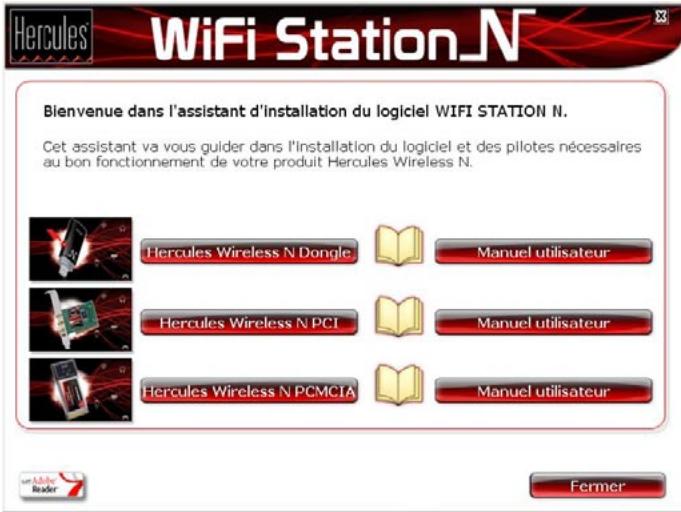

2.1. Installer le pack wifi station n et la carte PCMCIA

Pour installer le pack WiFi Station N, procédez comme suit :

• Insérez le CD-ROM d'installation fourni dans votre lecteur de CD-ROM.

Le menu d'installation apparait automatiquement.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.
• Double-cliquez sur
• Si nécessaire, double-cliquez sur Setup.exe.
• Cliquez sur Hercules Wireless N PCMCIA.
• Suivez les instructions à l'écran.

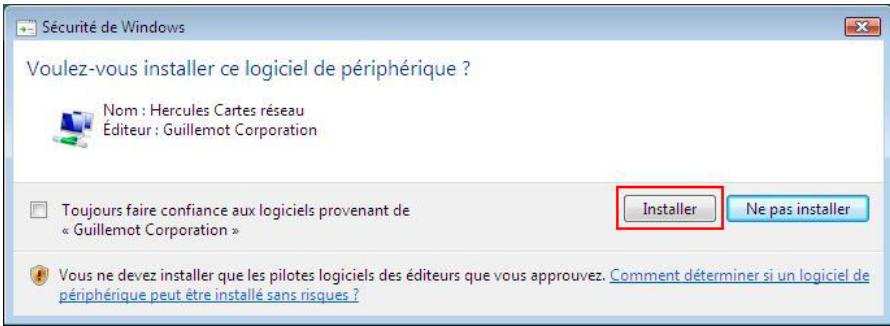

Sous windows vista

• Lorsque l'assistant d'installation vous demande si vous souhaitez installer le périphérique Hercules Cartes réseau, cliquez sur le bouton Installer et poursuivez l'installation.

Sous windows xp/2000/vista

• Lorsque l'assistant d'installation vous demande de connecter votre adaptateur WiFi, insérez votre Hercules Wireless N PCMCIA dans l'emplacement PCMCIA comme indiqué ci-dessous.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

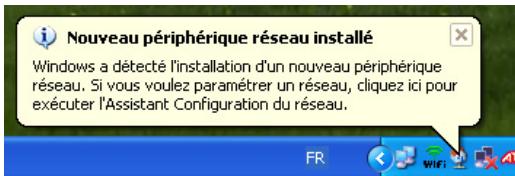

À la fin de l'installation, l'icône Hercules WiFi Station N apparait dans la barre des tâches et WiFi Station N se lance automatiquement.

• Ne cliquez pas sur l'info-bulle : attendez qu'elle disparaisse ou cliquez sur la croix pour la fermer.
• Reportez-vous au chapitre 5. Bienvenue dans la Wireless Attitude! pour savoir comment configurer votre réseau.

Sous windows 98 se/me

• Redémarrez votre ordinateur lorsquell'assistant vous le demande.
• Après le redémarrage de Windows, insérez votre Hercules Wireless N PCMCIA dans l'emplacement PCMCIA comme indiqué ci-dessous.

Windows détecte automatiquement votre adaptateur et termine l'installation.

L'icône Hercules WiFi Station N apparait dans la barre des taches.

• Vous obtiendrez des performances optimales en plaçant l'antenne à une distance minimale de 2 m du routeur (pour un réseau Infrastructure) ou d'un autre adaptateur WiFi (pour un réseau Ad hoc). En revanche, portée maximale du WiFi en intérieur peut varier de 10 à 30 m en fonction de la puissance du routeur, du type d'antenne (directionnelle ou non), de son positionnement dans une pièce et de la présence éventuelle d'obstacles tels que du papier (bibliothèque), du métal, de l'eau (aquarium) ou d'un mur en béton armé entre point d'accès et l'antenne des ordinateurs WiFi.

Dans le menu d'installation, vous pouvez également consulter et imprimer le présent manuel au format pdf en cliquant sur Manuel.

En cliquant sur Enregistrer en ligne, vous pouvez enregistrer votre produit sur le site Web Hercules (une connexion Internet est requise) et bénéficier ainsi du support technique.

Qu'est-ce que le WiFi? Contraction de Wireless Fidelity, WiFi est le nom commercial de la technologie de réseau local sans fil répondant à la norme 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11, mais il est plus facile de parler de WiFi que de norme 802.11! Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mètres pour les faire communiquer entre eux sans cable, et échanger des données à haut débit.

Votre carte Hercules Wireless N PCMCIA, associée à un routeur WiFi N, va constituer l'un des éléments de votre réseau local sans fil. Vous allez en outre bénéficier de sa technologie MIMO qui permet de faire transiter entre l'émetteur WiFi (un routeur ou une box WiFi N, par exemple) et votre carte une plus grande quantité de données sur une plus grande distance. En effet, avec un débit théorique maximal de 300 Mbits/s (contra 54 Mbits/s pour la norme 802.11g), vous vous affranchissez des murs et autres obstacles qui existent dans votre maison et la consultation d'images video haute définition ou le transfert de fichiers volumineux se font en tout comfort.

Le débit théorique maximal ne peut être atteint qu'avec un routeur WiFi N émettant le signal sur deux canaux (pour plus d'informations sur l'émission sur 2 canaux, reportez-vous au manuel de votre routeur) et en l'absence d'obstacles entre tout routeur et toute carte. Pour plus d'informations sur la technologie MIMO et 802.11n, reportez-vous au glossaire ou cliquez ici).

3.1. Choisir son type de réseau

Le choix du type de réseau dépendra du matériel dont vous disposez.

Vous possédez...	Vous nevez...
Un ou plusieurs ordinateurs ainsi qu'un modem routeur ADSL WiFi (ou un modem ADSL Ethernet relié à un routeur WiFi).	Opter pour le mode Infrastructure (mode par défaut des adaptateurs WiFi), dans lequel les adaptateurs sont connectés à votre point d'accès, autrement dit le routeur. Le mode Infrastructure est idéal pour échanger des données, jour en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Pour savoir comment installer et configurer votre modem routeur ou votre routeur, reportez-vous à la documentation du fabricant.
Un modem ADSL USB ou Ethernet directement relié par un cable à l'un de vos ordinateurs (vous ne possédez pas de routeur WiFi).	Opter pour le mode Ad hoc (aussi appelé Peer to Peer ou ordinateur à ordinateur), dans lequel les clients sont connectés les uns aux autres sans aucune point d'accès, c'est-à-dire sans routeur. Pour creer un réseau Ad hoc, vous nevez configurer en mode Ad hoc l'un des ordinateurs (de préférence celui connecté au modem) afin que les autres ordinateurs dédictent ce réseau. Le mode Ad hoc permet d'échanger des données ou jour en réseau entre deux ordinateurs. En revanche, certains dysfonctionnements inhérents à ce mode le destiné à des utilisateurs avances.
Deux ordinateurs équipés d'adaptateurs WiFi (vous ne possédez pas de routeur WiFi).	Opter pour le mode Ad hoc. Plusieurs formats d'adaptateurs WiFi sont disponibles selon le type d'ordinateur dont vous disposez : carte PCI à insérer à l'intérieur d'un ordinateur fixe, adaptateur USB à relier au port USB d'un ordinateur fixe ou portable, ou carte PCMCIA à relier au port PCMCIA Type II libre d'un ordinateur portable. Une fois équipé de son adaptorateur, votre ordinateur devient ce que l'on appelle le client dans le système WiFi

Si vous ne possédez que deux ordinateurs et que vous souhaitez juste les faire communiquer entre eux, l'achat d'un routeur est facultatif. Cependant, sans routeur, vous serez très vite limité dans votre utilisation WiFi dès que vous souhaiteriez investir dans un troisième ordinateur par exemple, ou si vous souhaitez partager une connexion Internet. En effet, pour partager une connexion Internet, l'un des deux ordinateurs doit être mis en marche et raccordé au modem ADSL.

Le mode Ad hoc est uniquement utilisable dans le cas où votre réseau est composé de deux émetteurs. Au-delà, il est préférable d'opter pour le mode Infrastructure (routeur + clients).

3.2. La sécurité d'un réseau local sans fil wifi

Profiter de la liberté offerte par la technologie WiFi ne signifie pas simplement relier des ordinateurs entre eux sans la présence de fil. Tous les ordinateurs d'un réseau sans fil communiquent entre eux, échangent des données, se partagent des connexions Internet. Il est donc primordial de sécuriser ce système de la meilleure façon possible. Pourquoi sécuriser mon système ? Imaginez un voisin habitant dans le même immeuble, lui aussi équipé d'un réseau WiFi, qui détecte plusieurs réseaux sans fil et désigne le vôtre par inadvertance, car non sécurisé. Il profite ainsi de votre connexion Internet alors qu'il ne possède pas de modem ! Cela ne fait pas de lui un pirate informatique, certes (quoique !) mais c'est vous qui payez la facture.

Pour éviter ce désagrément, nous vous invitons à consulter le chapitre suivant qui va vous expliquer comment vous connecter à un réseau sans fil et comment le protéger en utilisant l'une des méthodes de sécurisation disponibles.

L'utilitaire WiFi Station N a été développé spécifiquement par Hercules pour les adaptateurs de la famille Hercules Wireless N. Il vous permet de tirer pleinement profit de toutes les fonctionnalités de votre adaptateur dans une interface conviviale, simple d'utilisation et avec un niveau de sécurité très élevé, basé sur les cryptages WPA-PSK et WPA2.

4.1. Connaître l'état de la connexion

Après l'installation de WiFi Station N, l'icone Hercules WiFi Station N apparait dans la barre des tâches Windows. Lorsque vous aurez branché l'adaptateur (voir le chapitre Installation matérielle), vous pourrez connaître immédiatement l'état de la connexion :

• Si l'icone est de couleur verte, une connexion au réseau est établie, la force du signal est excellente. Si l'icone est de couleur jaune, une connexion au réseau est établie, la force du signal est bonne. Si l'icone est de couleur rouge, une connexion au réseau est établie, la force du signal est faible : essayez de rapprocher l'antenna de l'adaptateur client de l'antenne du point d'accès.
• Si l'icone est de couleur grise, votre adaptateur client WiFi est détecté, mais il n'est connecté à aucun réseau WiFi : connectez-vous à un réseau détecté par le WiFi Station N.
• Si l'icone est de couleur noire, votre adaptateur WiFi n'a pas été détecté par Windows : vérifiez qu'il est bien branché et activé, recommencez l'installation, si nécessaire.

Pour lancer WiFi Station N, double-cliquez tout simplement sur l'icone Wi dans la barre des tâches.

4.3. Se connecter à un réseau avec wifi protected setup™

Si la connexion à un réseau WiFi et sa configuration vous semble fastidieuses, utilisez la fonctionnalité intégrée WPS (Wi-Fi Protected Setup™), signalée sur le produit ou l'emballage par le logo

Cette technologie simplifie la procédure de connexion à un réseau sans fil entre un routeur compatible WPS et votre carte Hercules Wireless N. Deux méthodes s'offrent alors à vous : cliquer simplement sur un bouton situé sur la carte ou dans WiFi Station N, ou entrer un code PIN dans l'interface de WiFi Station N.

• Pour profiter d'une connexion simplifiée grâce à la fonctionnalité WPS (Wi-Fi Protected Setup™), le routeur doit être compatible et certifié WPS.

• Sur notre routeur WiFi : appuyez sur le bouton WPS (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

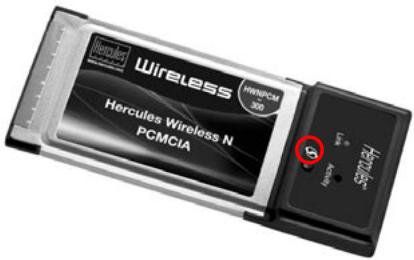

Vous avez ensuite deux minutes pour appuyer sur le bouton WPS situé sur le côté de la carte Hercules Wireless N et vous connecter au routeur. Il ne sera pas nécessaire de renouveler cette opération à la prochaine connexion.

Votre carte Hercules Wireless N se connecte à votre routeur WiFi en utilisant la clé de sécurité définie sur le routeur.

Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA2 est automatiquement générée.

Si le routeur WPS n'est compatible qu'avec les clés WPA (et non WPA2), une clé WPA sera générée.

Pour utiliser la fonction WPS, maintenez le bouton appuyé au moins 2 secondes pour lancer la connexion.

• Sur notre routeur WiFi : appuyez sur le bouton WPS (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

Vous avez ensuite deux minutes pour connecter votre carte en WPS.

• Dans WiFi Station N, accédez à la page Connexion.
• Dans la zone Connexion automatique par WPS, vérifie que la case Routeur équipé d'un bouton WPS est cochée.

Connexion automatique par WPS:

Sélectionnez le mode WPS supporté par votre Routeur ou Point d'Accès, puis cliquez sur le bouton ci-contre. S'il ne supporte pas le mode WPS, passer à la connexion manuelle.

Routeur équipée d'un bouton WPS

Routeur non équipé d'un bouton WPS

Votre code PIN : 83070600

Renouveler

en regard de cette option.

Votre carte Hercules Wireless N se connecte à votre routeur WiFi en utilisant la clé de sécurité définie sur le routeur.

Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA2 est automatiquement générée.

Si le routeur WPS n'est compatible qu'avec les clés WPA (et non WPA2), une clé WPA sera générée.

4.3.3. Se connecter à un réseau avec un code PIN

• Dans WiFi Station N, accédez à la page Connexion.
• Dans la zone Connexion automatique par WPS, cochez la case Routeur non équipé d'un bouton WPS

Connexion automatique par WPS:

Sélectionnez le mode WPS supporté par votre Routeur ou Point d'Accès, puis cliquez sur le bouton ci-contre. S'il ne supporte pas le mode WPS, passer à la connexion manuelle.

Routeur équipè d'un bouton WPS

Routeur non équipé d'un bouton WPS

Votre code PIN : 83070600

• Notez le code PIN qui s'affiche.
• Entrez ce code PIN dans l'interface de votre routeur WiFi (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

Veuillez en suite deux minutes pour connecter votre carte en WPS.

• Dans WiFi Station N, accédez de nouveau à la page Connexion.
• Cliquez sur le bouton

WiFi Station N connecte votre carte Hercules Wireless N à votre routeur WiFi en utilisant la clé de sécurité définie sur le routeur. Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA ou WPA2 est automatiquement générée.

Remarque: si un autre périhérique WiFi a le même code PIN, cliquez sur le bouton Renouveler pour en obtenir un nouveau.

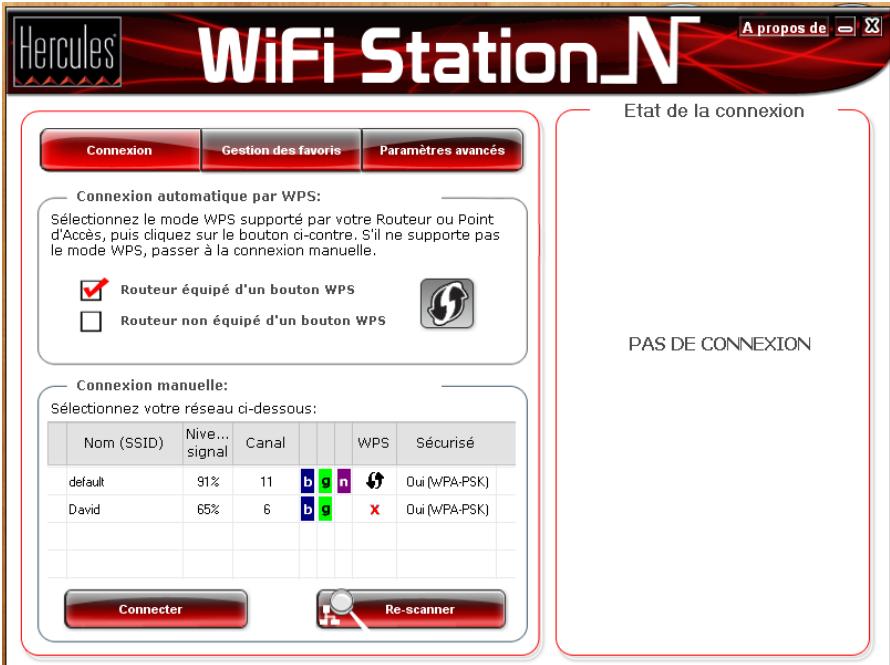

4.4. Se connecter à un réseau via la liste des réseaux

WiFi Station N s'ouvre par défaut sur la page Connexion et une détection du ou des réseaux WiFi démarre automatiquement. La liste des réseaux détectés affiche tous les réseaux sécurisés, non sécurisés ou cachés, de type Infrastructure ou Ad hoc.

Pour se connecter à un réseau non sécurisé (la valeur Non figure dans le champ Sécurisé) :

• Sélectionnez le réseau souhaité.
• Cliquez sur le bouton Connecter.
• Si vous le souhaitez, ajoutez le réseau aux favoris en cochant la case Oui et attribuez-lui un nom

Au bout de quelques secondes, une icône verte s'affiche en regard du réseau pour indiquer que vous êtes connecté à ce dernier.

Pour que votre ordinateur se reconnecte automatiquement sur un réseau spécifique, ajoutez-le à votre liste de favoris et sélectionnez l'option Connexion automatique (pour de plus amples informations, reportez-vous au chapitre 4.6 Ajouter un réseau à ses favoris).

Si la connexion au réseau sélectionné échoue en mode Infrastructure, vérifie les paramètres de l’thèque du routeur (clé, filtrage par adresse MAC,...).

Pour se connecter à un réseau sécurisé (la valeur oui figure dans le champ sécurisé, avec la clé utilisée)

• Sélectionnez le réseau souhaité.
• Cliquez sur Connecter au réseau.
• Entrez la clé de sécurité lorsque WiFi Station N vous la demande.
• Si vous le souhaitez, ajoutez le réseau aux favoris en cochant la case Oui et attribuez-lui un nom

Si vous souhaitez vous connecter à un réseau sécurisé, vous devez connaître la clé de sécurité. En effet, avant d'établir la connexion, WiFi Station N vous demandera de saisir cette clé (un aide vous aidera à identifier le type de clé requis).

Pour se connecter à un réseau cache (le champ nom du réseau (SSID) est vide):

Si, parmi les réseaux détectés, un ou plusieurs réseaux ne comportent pas de nom (champ Nom du réseau (SSID) vide), cela signifie que le réseau ne diffuse pas son nom. Pour vous connecter à ce réseau, sélectionnez-le, puis :

• Cliquez sur le bouton Connecter au réseau.
• Entrez son nom de réseau (SSID) dans la fenêtre qui s'affiche.
• Si ce réseau est sécurisé, saisissez la clé utilisée.
• Si vous le souhaitez, ajoutez le réseau aux favoris en cochant la case Oui et attribuez-lui un nom

Maintenant que vous savez comment vous connecter à un réseau, vous allez pouvoir mettre immédiatement en pratique les différentes possibilités du WiFi. En vous reportant au chapitre 6 Bienvenue dans la Wireless Attitude!, vous allez pénétrer dans l'univers passionnant du sans-fil et apprendre comment partager des dossiers, une imprimante ou une connexion ADSL.

Si vous souhaitez explorer toutes les fonctionnalités du WiFi Station N, nous vous invitons à lire les chapitres ci-après.

Sous windows vista

Après avoir établi la connexion à votre réseau, Vista vous demande de sélectionner l'emplacement de votre réseau parmi : Domicile, Bureau ou Lieu public.

Dans notre cas, nous considérons que vous allez utiliser votre réseau à domicile, ce qui permettra à vous-même ainsi qu'à d'autres utilisateurs du réseau de voir les ordinateurs prêts sur le réseau (principe du « Voir et être vu », indispensable pour pouvoir partager par la suite ses dossiers, son imprimante et sa connexion ADSL).

Remarque: si vous préférez vous connecter à un hotspot public, parce que vous vous trouvez dans une gare, par exemple, reportez-vous aux explications fournies par Windows Vista.

Il se peut que Windows Vista ne vous propose pas de sélectionner votre emplacement réseau à ce stade et choisisse pour vous, par défaut, un emplacement public (c'est notamment le cas si vous êtes déjà connecté à un réseau). Pour désirer un autre emplacement, vous devrez cliquer sur le lien Personneler situé en regard du nom de votre réseau, dans la zone Hercules (réseau public) du Centre Réseau et partage.

4.5. Se connecter à un réseau à l'aide de l'assistant de connexion

Si vous ne vous rappelez plus du nom de votre réseau dans la liste des réseaux détectés par WiFi Station N :

• Cliquez sur le bouton Assistant de connexion, accessible depuis la fenêtre d'accueil.
• Entrez les 6 premiers caractères de l'adresse MAC de votre routeur sans saisir les « : » ou les « - » éventuels (cette adresse figure sous le routeur).
• Si le réseau est sécurisé, entrez la clé de sécurité.

4.6. Ajouter un réseau à ses favoris

Pour ajouter un réseau à la liste de vos favoris, sélectionnez le réseau dans la liste des réseaux détectés, puis cliquez sur le bouton Ajouter aux favoris. L'Assistant de création d'un nouveau favori se lance.

Cet assistant simplifie l'ajout de réseaux à vos favoris en renseignant automatiquement certaines fenêtres avec les paramètres fournis par le WiFi Station N. Il ne vous reste plus qu'à rentrer les informations suivantes : le nom du favori (Étape 1), la clé de sécurité (Étape 4) si le réseau est sécurisé, la connexion automatique ou non au réseau (Étape 5). Pour de plus amples informations sur cet assistant, reportez-vous au chapitre 4.9. Voir, modifier ou ajouter des favoris.

4.7. Effectuer une recherche de réseaux

Au lancement de WiFi Station N, une recherche des réseaux détectés s'effectue automatiquement. Par la suite, vous pouvez rafraîchir manuellement la liste des réseaux détectés en cliquant sur le bouton Re-scanner. La mire suivante s'affiche alors pendant la recherche :

• Pendant la recherche, il est possible que la mire soit fixe. Cela signifie que le module d'animation n'est pas installé sur tout ordinateur. Pour bénéficier de l'animation, vous devez télécharger ce tableau sur Internet et suivre les instructions d'installation.

4.8. Consulter les paramètres de la connexion

Les informations de la zone État de la connexion ne sont pas accessibles ou modifiables. Elles regroupent tous les paramètres correspondant au réseau connecté :

Point d'accès / routeur

Nom du réseau (SSID): Hercules

Adresse MAC (BSSID): 00-60-B3-A7-2E-4A

Fabricant: Hercules Technologies SAS

• Nom du réseau (SSID): leSSID (Service Set Identifier, identifia
• Adresse MAC (BSSID): l'adresse MAC est une adresse unique créée par le constructeur du routeur, destinée à identifier cet élément au sein d'un réseau. Elle est constituée de l'identifant d'organisation (le constructeur) et de l'identifiant unique du produit.
• Fabricant : nom du fabricant du point d'accès/routeur. Vous pouvez vérifier à cet endroit que vous utilisez bien votre point d'accès.
• Nom : nom du favori que vous avez saisi, si le réseau a déjà été enregistré.

Nom :

PROF1

Sécurité

Type de sécurité : Aucun

• Type de sécurité: La norme de sécurité WiFi permet de sécuriser les échanges d'informations dans votre réseau. Les types de sécurité supportés par WiFi Station N sont WEP, WEP (Partagée), WPA-PSK (TKIP), WPA-PSK(AES) et WPA2.
• Détails TCP/IP: informations relatives aux protocoles Internet TCP/IP attribuées par le routeur/point d'accès une fois la connexion au réseau effectuee.

Connexion

Canal RF: 2

Type de réseau : Infrastructure

Qualité liaison :

• Canal RF: canal de fréquence utilisé par le réseau local WiFi pour communiquer.
• Type de réseau: architecture de réseau choisie, Infrastructure ou Ad-hoc (ordinateur à ordinateur).
• Débit montant : valeur indiquant le débit en émission.
• Débit descendant : valeur indiquant le débit en réception.
• Qualité liaison : une barre de progression (gradée de 0 à 100%) donne l'é

4.9. Voir, modifier ou ajouter des favoris - créer un réseau ad hoc

Voir / Modifier les favoris

Un favori est un ensemble de paramètres de connexion à un réseau Infrastructure ou Ad hoc connu (leVote, celui d'un voisin, d'un ami). WiFi Station N vous permet de garder en mémoire, de manière simple, les paramètres d'un réseau, ou de voir ou modifier des favors existants.

Dans un réseau Ad hoc (ordinateur à ordinateur), la création d'un favori équivaut à créer réellement son sans fil entre les ordinateurs.

4.9.1. Les options de sécurité

Pour éviter qu'une personne extérieure se connecte induement à votre réseau, il est fortement conseillé de le sécuriser. Le tableau ci-après récapitule les 5 types de sécurité supportés par WiFi Station N.

Type	Niveau de sécurité	Clé utilisée
WEP	Niveau de sécurité le plus bas, dans lequel un cryptage simple est réalisé sur les données échangées. Chaque client sans fil du réseau doit utiliser la même clé pour décoder la transmission.	Clé au format hexadecimal de 64 bits (10 caractères) ou 128 bits (26 caractères).
WEP (Partagée)	Niveau de sécurité basé sur le WEP, utilisant en outre une méthode d'authentication par clé partagée.	Clé au format hexadecimal de 64 bits (10 caractères) ou 128 bits (26 caractères).
WPA-PSK (TKIP)	Niveau de sécurité élevé de dernierie génération, spécialement conçu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumeric minimum.
WPA-PSK (AES)	Niveau de sécurité supérieur au WPA-PSK (TKIP), utilisant une méthode de cryptage basée sur la nouvelle norme de sécurité IEEE 802.11i.	Mot de passer de 8 caractères alphanumeric minimum.
WPA2 (TKIP)	Niveau de sécurité très élevé de dernierie génération, spécialement conscience pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumericiques minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une lecture (a-z ou A-Z).
WPA2 (AES)	Niveau de sécurité supérieur au WPA2 (TKIP), également de dernierie génération, spécialement conscience pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumericiques minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une lecture (a-z ou A-Z).

1. Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E est une clé de 64 bits). Un caractère alphanumérique correspond soit à un chiffre (0-9), soit à une lettre (A-Z).

4.9.2. Voir / modifier les favoris

Le bouton Voir / Modifier les favoris fait apparaitre une fenetre contenant les favoris deja enregistrés.

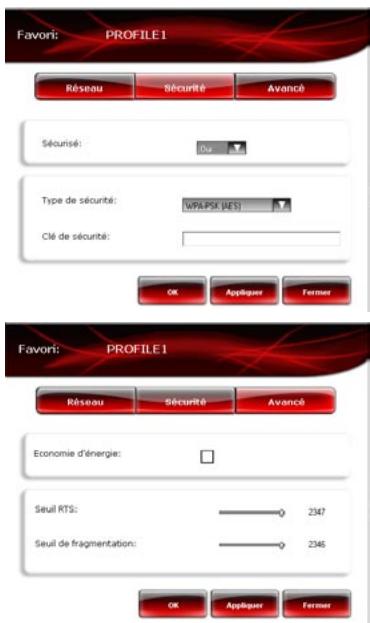

Fenêtre voir / modifier les favoris

Dans cette fenêtre, vous pouvez :

• Supprimer un favor de la liste.
• Modifier les paramètres de base, de sécurité ou les paramètres avancés de votre favori. - Vous Connecter au réseau correspondant au favorsi selectionne. - Fermer la fenetre Voir / Modifier les favors pour revenir a I'onglet Gestion des favors.

Onglet Réseau (accessible après avoir cliqué sur le bouton Modifier)

Nom du réseau (SSID) : saisissez le SSID (Service Set Identifier, identifiant d'ensemble de service), c'est-à-dire le nom unique partagé par les clients et le point d'accès de votre réseau sans fil.

Type de réseau : Infrastructure ou Ad hoc.

Canal RF (Ad hoc uniquement) : sélectionnez le canal RF dans une liste de canaux disponibles (1 à 13), le canal 1 étant le canal par défaut.

Connexion automatique : cochez cette case pour que le client se connecte automatiquement à ce réseau.

Onglet Sécurité (accessible après avoir cliqué sur le bouton Modifier)

Sécurise : le réseau peut être non sécurisé (Non) ou sécurisé (Oui) ; dans ce cas vous devez choisir le type de sécurité et entrer une clé de cryptage.

Type de sécurité WEP, WEP (Partagée), WPA-PSK (TKIP), WPA-PSK (AES) ou WPA2.

Clé de sécurité : entrez une clé de cryptage de 10 ou 26 caractères hexadécimaux pour une clé WEP, de 8 à 63 caractères pour une clé WPA-PSK et WPA2.

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E).

Onglet Avancé (accessible après avoir cliqué sur le bouton Modifier - uniquement sous Windows 98SE/Me/XP/2000)

Économie d'énergie (mode Infrastructure uniquement) : cochez cette case pour activer la fonction d'économie d'énergie. L'adaptateur est éteint après l'envoi ou la réception des données sur le réseau. En mode Ad hoc, cette fonction n'est pas disponible, car les clients doivent être allumés pour pouvoir communiquer entre eux.

Préambule (mode Ad hoc uniquement) : signal permettant de synchroniser l'heure entre les adaptateurs WiFi. Par défaut, la valeur Auto est sélectionnée.

Seuil RTS et Seuil de fragmentation : par défaut, ces valeurs sont au maximum. Si vous les avez modifiées sur le routeur, vous nevez également les modifier ici.

4.9.3. Ajouter un nouveau favori manuellement ou créer un réseau ad hoc

Pour créer un favori (Réseau Infrastructure ou Ad hoc) spécifique à la maison ou au bureau, par exemple, une solution pratique consiste à utiliser l'Assistant de création d'un nouveau favori. Pour lancer cet assistant, vous devez désigner un réseau présent dans la liste des réseaux détectés par le WiFi Station N, puis cliquer sur le bouton Ajouter aux favoris, accessible depuis la fenêtre d'accueil.

Si vous connaissiez les paramètres de votre réseau, vous pouvez également créer vous-même votre favori ou votre réseau Ad hoc en cliquant sur le bouton Ajouter un nouveau favori manuelle / Créer un réseau Ad hoc.

La création manuelle d'un nouveau favori ou d'un réseau Ad hoc se compose des étapes suivantes :

• Étape 1: entrez ici le nom de votre favori, par exemple Travail, Sport,...

• Étape 2 : CHOISSEZ VOIRE ARCHITECTURE réseau parmi les modes Infrastructure et Ad hoc, l'architecture Infrastructure étant proposée par défaut. Rappel : l'Infrastructure est un réseau de type un point d'accès + deux ordinateurs au moins tandis que dans le mode Ad hoc, vous avez deux ordinateurs ou plus sans point d'accès, un des ordinateurs créé le réseau tandis que le second ne fait que le détecter. Si vous avez cliqué au préalable sur le bouton Ajouter aux favorsis, les champs sont déjà renseignés.

Si vous optez pour le mode Ad hoc, vous devrez sélectionner le canal RF dans une liste de canaux disponibles (1 à 13), le canal 1 étant le canal par défaut.

• Étape 3: donnez le nom de votre réseau (nom SSID). Si vous avez cliqué au préalable sur le bouton Ajouter aux favoris dans la fenêtre Connexion, le champ est déjà renseigné avec le nom SSID recherché.

Si vous souhaitez créer votre réseau Ad hoc, attribuez-lui ici le nom de votre choix.

• Étape 4: indiquez si votre réseau est sécurisé. Par défaut, Non est proposé. Si vous connaissez ses paramètres de sécurité, cliquez sur Oui. Sélectionnez ensuite votre Type de sécurité dans le menu déroulant et indiquez la clé de sécurité (10 caractères hexadécimaux, par exemple, pour un cryptage WEP).

En mode Infrastructure, la clé de sécurité correspond à la clé saisie dans le modem routeur. En mode Ad hoc, vous saississez votre propre clé de sécurité; elle sera nécessaire à tout périphérique souhaitant se connecter à votre réseau.

• Étape 5 (uniquement sous Windows 98SE/Me/XP/2000) : CHOISSEZ si vous souhaitez vous connecter automatiquement au réseau à chaque démarrage de l'ordinateur. Par défaut, Oui est proposé.

• Étape 6: les paramètres de connexion que vous venez de définir sont résumés dans cet écran. Cliquez sur Sauver pour ajouter votre réseau à la liste des favoris.

En mode infrastructure :

• Si le réseau n'est pas détecté, ou si vous êtes déjà connecté à ce réseau : le réseau est simplement enregistré dans la liste des favoris. Si le réseau est détecté, mais que vous n'y êtes pas connecté actuellement, une boite de dialogue vous propose de vous connecter.

En mode ad hoc :

• Si le réseau n'est pas détecté : une boîte de dialogue vous propose d'activer le réseau.
• Si vous êtes déjà connecté au réseau : le réseau est simplement enregistré dans la liste des favoris. Si le réseau est détecté, mais que vous n'y êtes pas connecté actuellement, une boîte de dialogue vous propose de vous connecter.

La connexion automatique à un réseau Ad hoc déactive la connexion automatique aux réseaux structurés enregistrés dans les Favoris. Si le réseau Ad hoc n'est pas détecté au démarrage de l'appareil (c'est-à-dire s'il n'a pas été créé et activé sur un autre ordinateur de votre réseau), il n'est pas activé sur tout ordinateur (il est alors détecté par les autres ordinateurs de leur réseau).

4.10. Les paramètres avancés

L'onglet Paramètres avancés contient les paramètres de connexion avancés du client de votre réseau WiFi. Nous vous recommandons de ne PAS modifier ces paramètres à moins de savoir exactement ce que vous faites.

• Mode WiFi (uniquement sous Windows 98Se/Me/XP/2000): CHOISSEZ le mode 802.11B/G mix (la carte fonctionnera avec les standards 802.11b et g uniquement) ou le mode 802.11B/G/N mix (la carte fonctionnera indifféremment avec les standards 802.11b, g ou n).

Si, à l'exception de votre Hercules Wireless N, vous ne possédez que des périphériques 802.11b 02.11g, il est préféable de désirir l'option 802.11B/G mix. Vous obtiendrez ainsi des manances dans les taux de transfert. En effet, la détction de la norme 802.11n augmente légarement naps de traitement.

De même, optez pour le mode 802.11B/G mix si vous rencontrez des difficultés à vous connecter avec la carte Hercules Wireless N.

Si vous ne savez pas si vos produits sont 802.11b, g et/ou n, choisissez l'option 802.11B/G/N mix.

• WiFi Boost : mode qui consiste à envoyer des paquets de données lorsque la bande passante est moins sollicitée, afin d'améliorer les performances du début. Cette technologie propriété ne fonctionne qu'avac les produits Hercules WiFi N.
• tent sur le réseau. Si vous cochez cette option, les priorités seront affectées comme suit :

Priorité	Type
1	Voix sur IP (appels effectuels via Internet)
2	Données video
3	Autres applications utilisant réseau leseau (navigator Internet,...)
4	Applications en tâche de fond (impressions, téléchangements, messagerie,...)

Par exemple, si la bande passante n'est pas suffisante pour laisser passer simultanément un appel via Internet, la diffusion d'une vidéo, la navigation sur Internet et un téléchargement, la fonction WMM mettra en attente le téléchargement, puis la navigation sur Internet, puis la vidéo. L'objet est de garantir un confort d'utilisation optimal pendant la tâche principale.

Vous pouvez activer ou désactiver librement cette option. Sachez cependant que si vous désactivez cette option, la bande passante sera répartie entre toutes les tâches en cours, sans ordre de priorité, ce qui pourrait naître à votre comfort d'utilisation (par exemple, des coupures intempéstives de vos appeals via Internet ou de vos vidéos, ou un ralentissement du téléchargement).

La fonction WMM n'est compatible qu'avec d'autres périphériques WMM.

• Fonction économique d'énergie : active ce mode si vous souhaitez économiser l'énergie de périhériques mobiles connectés en WiFi à votre réseau. Choisissez ensuite les types de données concernés : audio, video, tâches de fond ou autres applications.
• Connexion directe avec d'autres PC : cette fonctionnalité permet de faire communiquer directement plusieurs périphériques WiFi sans passer par le routeur. Pour ce faire, il suffit d'entrer l'adresse MAC des périphériques souhaités et de définir éventuellement un délai pendant lequel la communication directe reste valide.

Le bouton Appliquer valide les paramètres sélectionnés.

4.11. À propos de

Le bouton A propos de, situé en haut à droite de l'écran, affiche notamment les informations de version de l'utilitaire WiFi Station N et des pilotes utilisés par le client WiFi.

4.12. Réactiver la fonction wifi intégrée de votre ordinateur

Si votre ordinateur intègre la fonction WiFi, WiFi Station N la désactive automatiquement (uniquement sous Windows 98Se/Me/XP/2000) lors de son installation. Pour réactiver cette fonction :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icône Hercules WiFi Station N et sélectionnez Utiliser Microsoft Zero Config comme mode de configuration (Windows XP uniquement).

Votre fonction WiFi intégrée est de nouveau active. Vous pouvez retirer votre adaptateur Hercules Wireless N.

Pour réactiver WiFi Station N comme utilisation de configuration de votre adaptateur Hercules Wireless N :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icône Hercules WiFi Station N et sélectionnez Utiliser Hercules WiFi Station N comme utiliser de configuration.

Utiliser Microsoft Zero Config comme configuration

Utiliser Hercules WiFi Station comme configuration

Si vous utilisez la configuration Microsoft Zero Config (Windows XP uniquement) et que votre adaptateur Hercules Wireless N est always branché, certains boutons ou certaines dans du WiFi Station N ne s'afficheront pas ou ne seront pas disponibles.

Pour éviter de désinstaller complètement l'application WiFi, ou de désactiver via Windows son adaptateur WiFi ou de le débrancher, Hercules a prévu une fonction qui permet de couper très simplement l'émission-réception WiFi. Ainsi, vous pouvez vous absenter en toute tranquillité pendant quelques heures, toute intrusion sur votre réseau est impossible. Lorsque vous rentrez chez vous, il suffit de rallumer le WiFi.

Pour désactiver la fonction WiFi pendant votre absence :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icône Hercules WiFi Station N et sélectionnez Couper mon WiFi.

Pour réactiver la fonction WiFi :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icône Hercules WiFi Station N et sélectionnez Allumer mon WiFi.

Allumer mon WiFi

Couper mon WiFi

Le bouton Fermer permet de faire passer WiFi Station N en arrêt d'écran, mais l'application reste active. Pour quitter définitivement WiFi Station N, vous devez cliquer à l'aide du bouton droit de la souris sur l'icône WiFi Station N dans la barre des tâches de Windows et sélectionner Quitter.

5. Bienvenue dans la wireless attitude!

Dans les chapitres suivants, nous allons vous montrer comment le sans-fil est étroitement lié à la convivialité et la facilité d'utilisation. Partager ses dossiers, son imprimante, ou faire profiter des amis de sa connexion ADSL pour jouer en ligne sont des exemples que nous allons vous aider à réaliser. Pénétrez dans le monde du sans-fil et adoptez vous aussi la Wireless Attitude™!

5.1. Quelques prérequis

• Chaque ordinateur que vous souhaitez mettre en réseau doit être équipé d'un adaptateur WiFi.
• Pour partager une connexion ADSL, le modem ADSL doit être allumé et la connexion ADSL doit être activée.
• Vous devez déterminer au préalable si vous utilisez un réseau Infrastructure ou Ad hoc. Rappel : l'Infrastructure est un réseau de type un point d'accès + deux ordinateurs au moins tandis que dans le mode Ad hoc, vous avez deux ordinateurs sans point d'accès.

5.2. Ordinateurs sous windows vista : partager des dossiers, une imprimante ou une connexion ADSL

Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL entre des ordinateurs Equipés de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au même groupe de travail. En revanche, si vous effectuez le partage entre Windows Vista et un système d'exploitation antérieur, veillez à bien définir le même groupe de travail sur tous vos ordinateurs. Pour savoir comment créer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

Vous avez associé votre ordinateur à un réseau privé (par opposition à un réseau public). À ce titre, les options de discovery (c'est-à-dire la possibilité de voir des périphériques et ordinateurs extérieurs et d'être vu par d'autres réseaux) sont activées, mais pas les options de partage. Vous devez les activer manuellement avant de pouvoir partager vos dossiers, votre connexion Internet ou votre imprimante.

5.2.1. Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous devez activer le partage depuis le Centre Réseau et partage.

Remarque: pour ouvrir le Centre Réseau et partage, cliquez sur l'icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.

Activer le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désactié ou sur le bouton © situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désacté

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut accéder aux fichiers et aux imprimantes que vous avez partagés à partir de cet ordinateur.

Activer le partage de fichiers

Désactiver le partage de fichiers

Appliquer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage de dossiers publics

Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent accéder.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de dossiers publics.
• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvri ir, modifier et créer des fichiers (le contenu de ces dossiers ne contiendra aucune limitation en termes de consultation, d'écriture ou autre).

Désactivé

Quand le partage du dossier Public est activé, les personnes du réseau peuvent accéder aux fichiers du dossier Public. Ou'est-ce que le dossier Public?

Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers. Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et créer des fichiers. Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'accéder à ce dossier)

Appliquer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage d'imprimante

Remarque : pour activer le partage d'imprimante, vous devez avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Désactivé

Quand le partage d'imprimante est activé, les personnes avec un accès réseau peuvent se connecter aux imprimantes attachées à l'ordinateur et les utiliser.

Activatez le partage d'imprimante

Désactiver le partage d'imprimante

Appliquer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activé le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidéos et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multimédias Désactivé

Quand le partage des fichiers multimédias est activé, les personnes et les périphériques du réseau peuvent accéder aux morceaux musicaux, aux images et aux vidéos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partagés sur le réseau.

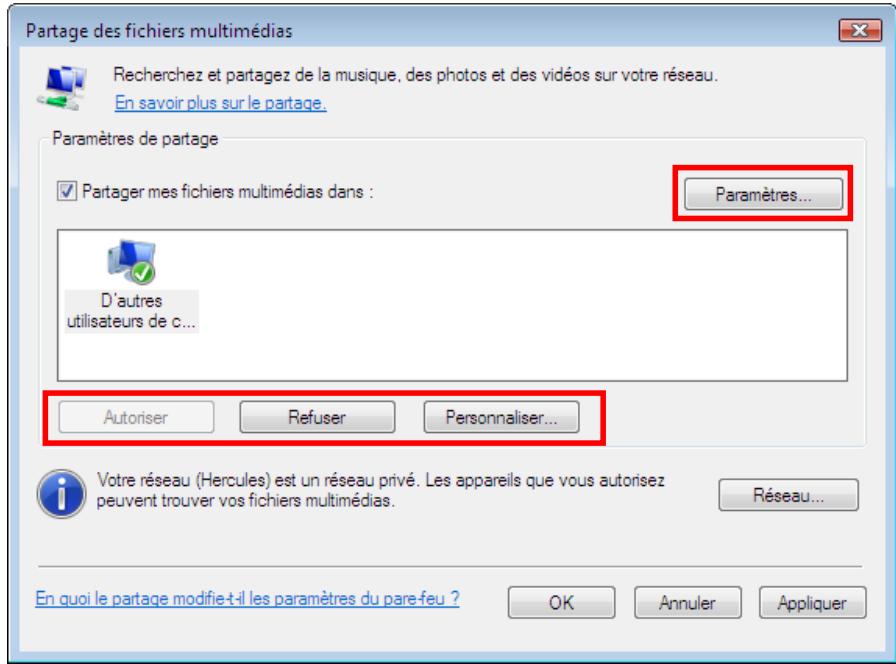

• Dans la fenêtre Partage des fichiers multimédias qui s'affiche, cochez la case Partager mes fichiers multimédias.

• Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramètres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désirer les types de/media à partager, etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

5.2.2. Windows vista : mettre en partage des dossiers publics ou personnels

Rappel: Sous Windows Vista, il existe deux types de dossiers: les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinateur, alors qu'un dossier public est un dossier que tout autre utilisateur de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images

personnelles, par exemple), il sera nécessaire de désigner les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiqué dans la procédure ci-après.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir. Ici, votre dossier Images.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.

1. Dans la fenêtre Partage de fichiers, sélectionnez le ou les utilisateurs qui pourrait accéder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou sélectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouvez également créer de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utilisateur...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur : Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'accéder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: \PC-WIFIUsers\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminer.

Le dossier est désormais partagé. Vous pouvez maintenir afficher tous les dossiers et fichiers partagés sur l'ordinaire ou les dossiers partagés sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montre tous les dossiers réseau partagés sur cet ordinateur

5.2.3. Ordinateurs sous windows vista : accéder aux dossiers partagés

1. Dans l'explorateur de fichiers, accessible dans Démarrer/Ordinateur, double-cliquez sur Réseau.

Vous accédez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: \PC-WIFUsers\Mes documents\Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.
2. Si un mot de passe a été défini, saisissez votre nom d'utilisateur et/ou mot de passe.

Tous les dossiers partagés apparaissent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partagés.

5.2.4. Windows vista : mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison Equipés d'un adaptateur WiFi.

Pour accéder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans Réseau et partage (voir le chapitre 2.2.1 Activer le partage). Ensuite l'imprimante doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Démarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

1. Cliquez avec le bouton droit de la souris sur l'imprimante et sélectionnez l'option Partager...

1. Dans la fenêtre Propriétés de l'Imprimante, cliquez sur le bouton Modifier les options de partage.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

1. Cochez la case Partager cette imprimante.
2. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
3. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Clique sur Démarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliquez sur Suivant.
3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

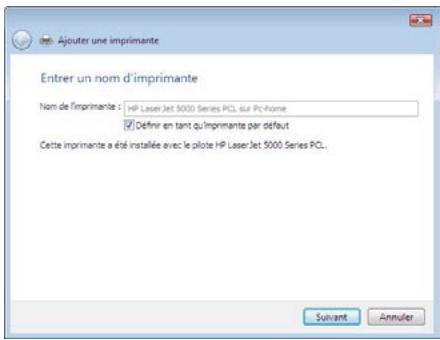

1. Validez le nom de votre imprimante, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

5.2.6. Windows vista : partager une connexion ADSL dans un réseau de type infrastructure

Rappel: Si vous disposez d'une Livebox, d'un modem routeur ou d'un réseau connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les adaptateurs WiFi sont connectés à votre point d'accès, en l'occurrence votre Livebox, votre Modem routeur Hercules ou votre Routeur Hercules connecté à un modem. Le mode Infrastructure est idéal pour échanger des données, jouer en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Suivez les instructions ci-après et vous pourrez enfin vous affranchir du cordon qui vous relie à votre modem... sans couper les liens de votre connexion ADSL. Vivez la Wireless Attitude!

Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

Actuellement connecté à :

Hercules

Accès: Réseau local et Internet

Se connecter ou se déconnecter... Centre Réseau et partage

1. Connectez-vous à votre réseau sans fil (Hercules ou Livebox_AAAA, par exemple).
2. Accédez au Centre Réseau et partage. Pour ce faire, cliquez sur l'icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.
3. Cliquez sur le lien Voir le statut.

1. Dans la fenêtre État de Connexion réseau sans fil, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

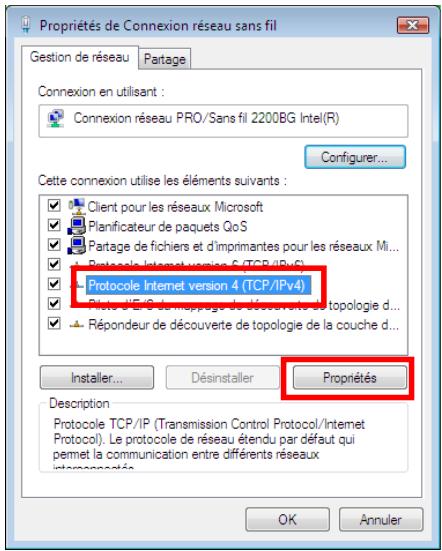

1. Dans l'onglet Propriétés de Connexion réseau sans fil, sélectionnez Protocole Internet version 4 (TCP/IPv4).
2. Cliquez sur Propriétés.

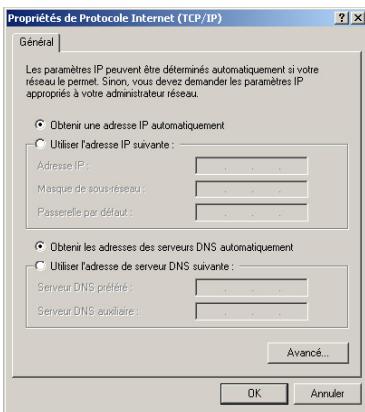

1. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), sélectionnez Obtenir une adresse IP automatique et Obtenir les adresses des serveurs DNS automatique.
2. Cliquez sur OK pour valider.
3. Procédez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour accéder à Internet, il vous suffit maintenant de lancer votre navigateur Internet.

5.3. Ordinateurs sous windows XP : partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créer un véritable réseau domestique.

Remarque: les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

Procedez comme suit pour chaque ordinateur :

1. Cliquez sur Démarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau. L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

La fenêtre ci-contre peut apparaître si l'Assistant a trouvé un matériel réseau déconnecté.

1. Si votre connexion réseau sans fil Hercules Wireless N Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel réseau déconnecté, puis cliquez sur Suivant. Sinon, quittez l'assistant en cliquant sur Annuler et établissez la connexion de leur périhérique réseau à votre routeur (pour de plus amples informations, reportez-vous au chapitre 4. L'utilitaire WiFi Station N).

La fenêtre ci-contre peut apparaître si l'Assistant a trouvé une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, me permettre de désirer un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

1. Dans la fenêtre Sélectionnez une méthode de connexion, désélectionnez l'option Autre.
2. Dans la fenetre suivante, selectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

Assistant de configuration du réseau

Sélectionnez votre connexion Internet.

Sélectionnez votre connexion Internet à partir de la liste suivante.

L'Assistant a préféré "Connexion au réseau local 2" en tant que connexion la plus susceptible d'être correcte.

Connexions :

Connexion au réseau local 2 Carte réseau Fast Ethernet PCI Realtek RTL8139 Family #2

Connexion 13942

Carte réseau 1394 42

Connexion réseau sans fil

Hercules Wireless PCI Card HMGPCI-54

En savoir plus sur Comment déterminer votre connexion Internet

<Précièdent

Suyant

Annuler

Assistant de configuration du réseau

Cette configuration réseau n'est pas recommandée.

La configuration réseau que vous avez sélectionnée n'est pas reconnue car plus d'un ordinateur se connecte directement à Internet. Il n'y a pas de moyen de sécurité pour partager les fichiers entre ordinateurs en protégeant tous les ordinateurs des menaces de sécurité Internet.

Microsoft recommande un réseau dans lequel tous les ordinateurs se connectent à Internet via un routeur ou via une passerelle résidentielle.

Activer l'assistant au niveau local de connexion Internet (ICF) sur cet ordinateur, ICF va protéger le clavier d'ordinateur et à l'ordinateur de la vie. CAF a envoi un employé chef à l'ordinateur de partager des fichiers avec d'autres ordinateurs de voire sociale.

Pour en savoir plus sur les considérations configurations réçac au des techniques réçac ou via necôs applicables à cette configuration actuelle, consultez configurations réçac reconnues dans le Centre d'assistance et de support.

<Précièdent

Suivant>

Annuler

Assistant de configuration du réseau

Votre ordinateur plusieurs connexions.

Cet ordinateur possède plusieurs connexions. L'Assistant peut gérer ces connexions pour que les autres ordinateurs les utilisent en commun.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisir à ma place les connexions appropriées [recommende] Me laisser xiona mon réseau

En apprenant davantage sur les liaisons réseau

<Précièdent

Suivant>

Annuler

1. Si la fenetre ci-contre apparait, selectionnez la connexion réseau sans fil Hercules Wireless N, puis cliquez sur Suivant.
2. Lorsque cet écran d'avertissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez le modem routeur Hercules, vos ordinateurs sont déjà protégés par le pare-feu intégré.

1. Lorsque votre ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, laissez l'assistant CDF les connexions appropriées.
2. Cliquez sur Suivant.

1. Saisissez le nom de l'ordinateur et éventuellement une description. Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).
2. Cliquez sur Suivant.
3. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellement une description. Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
4. Cliquez sur Suivant.
5. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant configure l'ordinateur pour le réseau domestique. Cette opération peut prendre quelques minutes.

1. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au choix) cet Assistant afin de lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez sélectionné le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

• Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complément d'information relatif au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation d'Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

Procedez comme suit pour chaque ordinateur :

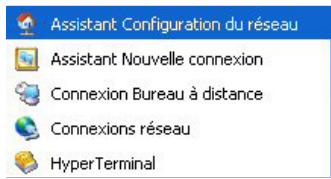

1. Cliquez sur Démarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau. L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

La fenêtre ci-contre peut apparaître si l'assistant a trouvé un matériel réseau déconnecté.

1. Si votre connexion réseau sans fil Hercules Wireless N Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel réseau déconnecté, puis cliquez sur Suivant. Sinon, quittez l'assistant en cliquant sur Annuler et établissez la connexion de votre périhérique réseau (reportez-vous au chapitre L'utilitaire WiFi Station N).

La fenêtre ci-contre peut apparaître si l'Assistant a trouvé une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, ne me permettre de désirer un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

Sur l'ordinateur équipé du modem ADSL :

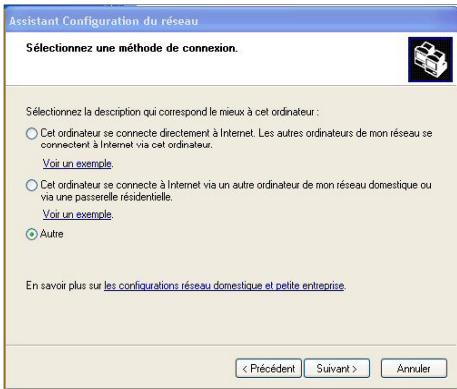

1. Dans la fenêtre Sélectionnez une méthode de connexion, CHOISSEZ l'option Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur.
2. Cliquez sur Suivant, puis sélectionnez la connexion Internet correspondant à votre modem. Cliquez de nouveau sur Suivant.

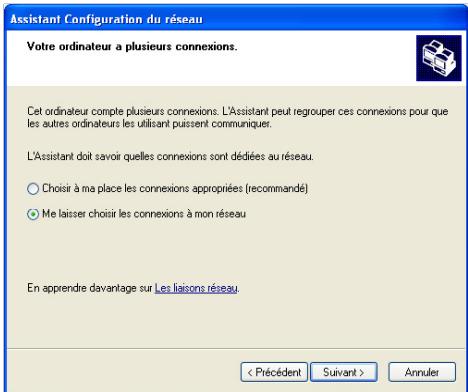

1. Lorsque votre ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, sélectionnez l'option Me faire désirer les connexions à mon réseau, puis cliquez sur Suivant.

1. Parmi les connexions proposées, laissez cochée la case correspondant à votre connexion réseau sans fil Hercules Wireless N et décochez les autres, puis cliquez sur Suivant.

Sur les ordinateurs qui sont utilisés la connexion internet partagée :

1. Dans la fenêtre Sélectionnez une méthode de connexion, CHOISSEZ l'option Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentière.
2. Cliquez sur Suivant.
3. Lorsque votre ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, sélectionnez l'option Choisir à ma place les connexions appropriées.
4. Cliquez sur Suivant.

Assistant de configuration du réseau

Donnez à cet ordinateur une description et un nom.

Description de l'ordinateur

Mon ordinateur Wi-Fi

Exemples : ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinateur:

ordi-wifi

Exemples: FAMILLE ou CATHERINE

Le nom de l'ordinaire actuel est Mon ordinaire WiFi

Ces fournisseurs de services Internet demandent à ce que vous utilisiez un nom d'ordinateur spécifique. C'est souvent le cas pour les ordinateurs équipés d'un modèle cable.

Si c'est le cas de toute ordinaire, ne modifies pas le nom d'ordinateur fournir par toute fournisseur de services Internet.

En apprenant plus sur les noms d'ordinateur et les descriptions.

<Précièdent

Suivant>

Annuler

Assistant de configuration du réseau

Nommez votre réseau.

Nommez-en spécifiez un nom de groupe de travail ci-dessus. Tous les ordinateurs de cette doivent avoir le même nom de groupe de travail.

Nom du groupe de travail:

MAISON

Exemples: DOMICILE ou BUREAU

<Précièdent

Suivant

Annuler

Assistant de configuration du réseau

Vousavezpresquefini...

Vous avez des étapes à executer. Iassistant Configuration du réseau sur chaque ordinateur du. Pour executer Iassistant sur les ordinateurs qu'on n'a pas Windows XP, vous pourrez utilise le CD de Windows XP ou la disque d'installation du.

Que vouez-vous faire

Créer un disque d'installation du réseau Utiliser le disque d'installation du réseau que je possède déjà Utiliser mon CD de Windows XP Terminer uniquement cet Assistant, je n'ai pas besoin de l'exécuter sur d'autres ordinateurs

<Précièdent

Suivant

Annuler

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

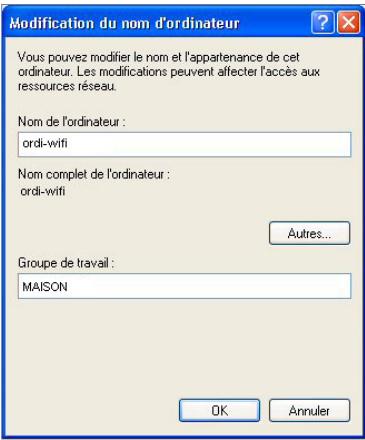

1. Saisissez le nom de l'ordinateur et éventuellement une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).

1. Cliquez sur Suivant.
2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et eventuellesment une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.
2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant configure l'ordinateur. Cette opération peut prendre quelques minutes.

Si votre réseau n'est composé que d'ordinateurs sous Windows XP:

1. Sélectionnez l'option Terminer uniquement cet Assistant.

Si votre réseau est composé d'ordinateurs sous Windows XP et/ou d'ordinateurs sous Windows 98 SE, Me, 2000 :

1. Vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

1. Cliquez sur Terminer pour quitter l'Assistant. Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Vous pouvez Maintenant accéder à Internet en lançant tout simplement votre navigateur (Internet Explorer ou Netscape Navigator). Le partage de dossiers ou d'une imprimante nécessite en revanche quelques efforts supplémentaires, mais en suivant pas à pas les chapitres suivants, toutes ces subtilités n'auront plus de secret pour vous.

Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous devez établir au préalable la connexion Internet sur l'ordinateur équipé du modem.

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour toute question relative au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

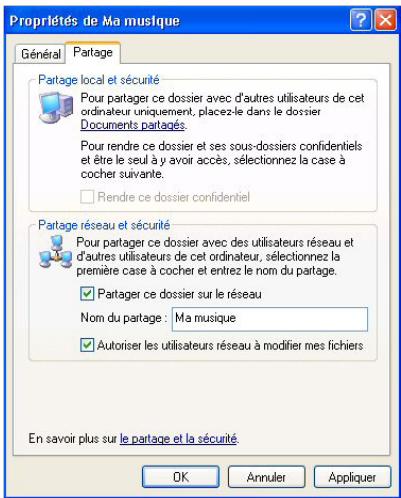

5.3.3. Windows XP : mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez toutefois partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

Ma musique

1. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage réseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur peut modifier les fichiers et enregistrer les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et sécurité permet uniquement de partager des fichiers entre plusieurs utilisateurs d'un même PC. Les fichiers sont alors placés dans un dossier Documents partagés. Partage réseau et sécurité permet en revanche de partager des fichiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Vous pouvez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseillé de créer un dossier spécifique destiné à cet usage et d'y placer les fichiers à partager.

5.3.4. Ordinateurs sous windows XP: accéder aux dossiers partagés

Pour accéder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été défini à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Démarrer/Poste de travail.
2. Cliquez sur Favoris réseau, puis Voir les ordinateurs du groupe de travail.

Vous accédez directement à la liste des ordinateurs de votre groupe de travail.

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.

Tous les dossiers partagés apparaissant.

5.3.5. Windows XP : mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Équipés d'un adaptateur WiFi.

Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Démarrer/Panneau de configuration/Imprimantes et autres périphériques/Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio Partager cette imprimante et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseillé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

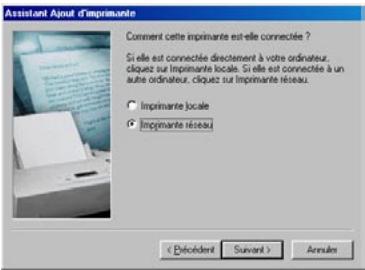

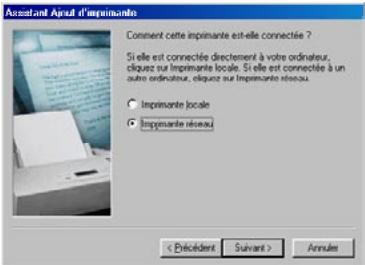

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Démarrer/Panneau de configuration/Imprimantes et autres périphériques/Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.
4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.
5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.
7. Si vous le souhaitez, définitissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
8. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

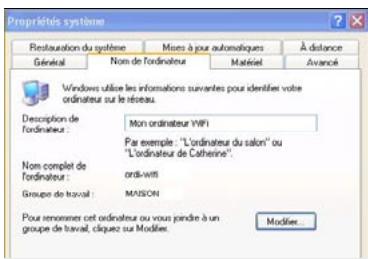

5.3.6. Windows XP: modifier le nom d'un groupe de travail

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :

1. Cliquez sur Démarrer/Panneau de configuration/Performances et maintenance/Système.
2. Dans la fenêtre Propriétés du système, sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

5.3.7. Windows XP : activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)

Vous pouvez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...

• Cliquez sur Démarrer/Connexions/Afficher toutes les connexions.

Vérifiez que votre connexion réseau sans fil Hercules Wireless N est présente.

• Si son état est Dés sélectionnez Activer.
• Si son état est activé, cliquez à l'aide du bouton droit de la souris sur votre Connexion réseau sans fil et Sélectionnez Désactiver.

5.4. Ordinateurs sous windows 2000 : partager des dossiers, une imprimante ou une connexion ADSL

Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 2000, il est préférable que les ordinateurs appartiennent au même groupe de travail.

5.4.1. Créer un groupe de travail sous windows 2000

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Système.
2. Dans la fenêtre Propriétés système, sélectionnez l'onglet Identification réseau.
3. Cliquez sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur.
2. Cliquez de nouveau sur OK.

5.4.2. Windows 2000: mettre en partage des dossiers

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partager ce dossier.
4. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également limiter l'accès au dossier en choisissant un nombre d'utilisateurs limité et un type d'accès dans les Autorisations.

1. Cliquez sur Appliquer, puis sur OK.

5.4.3. Ordinateurs sous windows 2000 : accéder aux dossiers partagés

1. Cliquez sur Démarrer/Programmes/Accessoires/Explorateur Windows.
2. Double-cliquez sur Favoris réseau, Tout le réseau, puis sur Réseau Microsoft Windows.
3. Double-cliquez sur votre groupe de travail.

Vous accédez à la liste des ordinateurs de votre groupe de travail.

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.

Tous les dossiers partagés apparaissent.

5.4.4. Windows 2000: mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Équipés d'un adaptateur WiFi.

1. Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel il est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Démarrer/Paramètres/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio Partagée en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseillé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Démarrer/Paramètres/Imprimantes. Double-cliquez sur l'icône Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Suivant pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

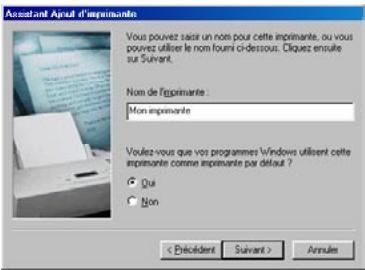

1. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

5.4.5. Windows 2000: modifier le nom d'un groupe de travail

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Système.
2. Dans la fenêtre Propriétés système, sélectionnez l'onglet Identification réseau.
3. Cliquez sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

5.4.6. Windows 2000 : partager une connexion ADSL dans un réseau de type infrastructure

Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Cliquez sur Démarrer/Paramètres/Connexions réseau et accès à distance.
2. Sélectionnez la connexion au réseau local correspondant à votre Hercules Wireless N.
3. Cliquez à l'aide du bouton droit de la souris sur la connexion et Sélectionnez Propriétés.

1. Dans la fenêtre Propriétés de Connexion au réseau local, Sélectionnez Protocole Internet (TCP/IP).
2. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet (TCP/IP), sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtres.

Windows peut vous demander de redémarrer votre ordinateur.

Pour accéder à Internet, il vous suffit maintenant de lancer votre navigateur Internet.

5.4.7. Windows 2000 : partager une connexion ADSL dans un réseau de type ad hoc

L'ordinateur équipé du modem ADSL devra être sous Windows XP (Windows 2000 gérant difficilement le partage de la connexion Internet). Les ordinateurs qui sont utilisent la connexion Internet partagée pourraient être équipés de Windows 98 SE.

Pour savoir comment configurer l'ordinateur équipé du modem ADSL, reportez-vous au chapitre 6.2.2. Utiliser l'Assistant Configuration du réseau dans un réseau Ad hoc.

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion internet partagée:

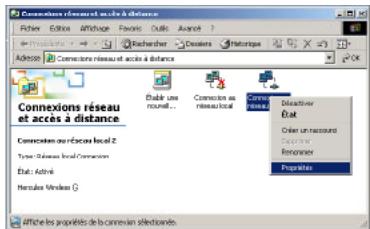

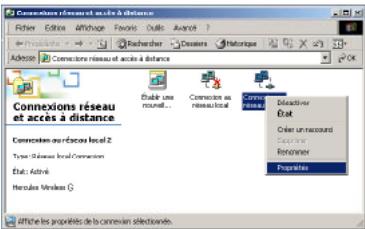

1. Cliquez sur Démarrer/Paramètres/Connexions réseau et accès à distance.
2. Sélectionnez la connexion au réseau local correspondant à votre Hercules Wireless N.
3. Cliquez à l'aide du bouton droit de la souris sur la connexion et sélectionnez Propriétés.

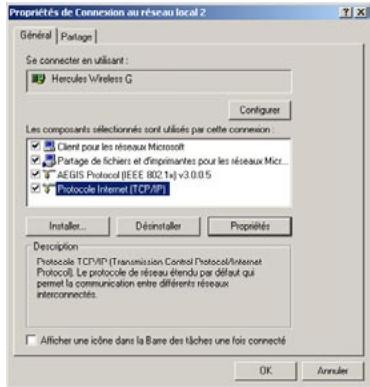

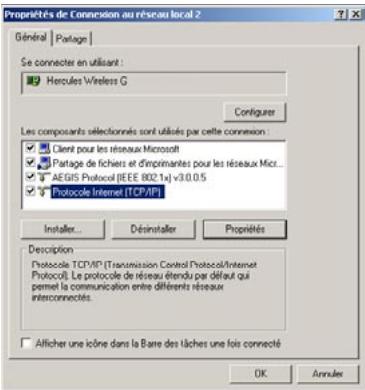

4. Dans la fenêtre Propriétés de Connexion au réseau local, Sélectionnez Protocole Internet (TCP/IP).
5. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet (TCP/IP), sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtres.

Windows peut vous demander de redémarrer votre ordinateur.

Pour accéder à Internet, il vous suffit maintenant de lancer votre navigateur Internet.

• Chez certains fournisseurs d'accès Internet, il se peut que la connexion ne s'effectue pas automatiquement. Dans ce cas, vous devez établir au préalable la connexion Internet sur l'ordinateur équipé codem.

5.4.8. Windows 2000: activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)

Vous pouvez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless N sous Windows 2000 :

• Accédez au Gestionnaire de périphériques.
• Sélectionnez votre adaptateur Hercules Wireless N dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et sélectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver, choisissez l'option Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows 2000, reportez-vous à l'aide de Windows.

5.5. Ordinateurs sous windows me : partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows Me consiste à faire appel à l'Assistant Gestion de réseau domestique. Cet assistant va vous aider à créer un véritable réseau domestique.

Accès réseau à distance

Assistant Gestion de réseau domestique

NetMeeting

Numérotateur téléphonique

1. Cliquez sur Démarrer/Programmes/Accessoires/Communications/Assistant Gestion de Réseau domestique.

1. Cliquez sur Suivant.

Si vous avez déjà utilisé cet assistant sur cet ordinateur, les Options d'installation s'affiche. Sélectionnez Je modifier les paramètres du réseau domestique de ordinateur, puis cliquez sur Suivant.

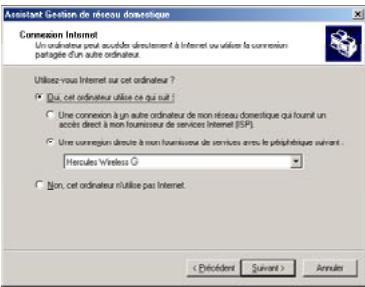

1. Dans la fenêtre Connexion Internet, sélectionnez l'option Une connexion directe à mon fournisseur de services avec le périphérique suivant :
2. Sélectionnez dans le menu déroulant votre adaptateur Hercules Wireless N, puis cliquez sur Suivant.
3. Si la fenêtre Partage de connexion s'affiche, Sélectionnez Non, je ne veux pas partager ma connexion Internet.
4. Cliquez sur Suivant.

1. Saisissez le nom de l'ordinateur.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple). 8. Sélectionnez l'option Utiliser ce nom de groupe de travail et saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

1. Si vous le souhaitez, vous pouvez activer le partage du dossier Mes documents en cochant la case Dossier Mes documents et dossiers associés. Dans ce cas, l'Assistant vous invite à saisir un mot de passe.
2. Si vous le souhaitez, vous pouvez activer le partage de votre imprimante en la sélectionnant dans la liste.
3. Cliquez sur Suivant.
4. Avant de terminer la procédure, vous pouvez copier sur une disquette de configuration cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows Me. Dans ce cas, sélectionnez l'option Oui, créez une disquette de configuration du réseau domestique.

Cette opération s'effectue automatiquement, une fois que vous avez besoin du support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows Me vous demande de redémarrer votre ordinateur. Au redémarrage, un message vous invite à configurer vos autres ordinateurs.

• L'ordinateur équipé du modem ADSL devra être sous Windows XP (Windows Me gérant difficilement la connexion Internet partagée). Les ordinateurs qui utilisent la connexion Internet partagée pourront être équipés de Windows Me.

Pour savoir comment configurer l'ordinateur équipé du modem ADSL, reportez-vous au chapitre 6.2.2. Utiliser l'Assistant Configuration du réseau dans un réseau Ad hoc.

Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

Accès réseau à distance

Assistant Gestion de réseau domestique

Numérotteur téléphonique

1. Cliquez sur Démarrer/Programmes/Accessoires/Communications/Assistant Gestion de réseau domestique. L'Assistant se lance.
2. Cliquez sur Suivant.

Si vous avez déjà utilisé cet assistant sur cet ordinateur, l'option Options d'installation s'affiche. Sélectionnez Je ne modifier les paramètres du réseau domestique de l'ordinateur, puis cliquez sur Suivant.

1. Dans la fenêtre Connexion Internet, sélectionnez l'option Une connexion à un autre ordinateur de mon réseau domestique qui fournit un accès direct à mon fournisseur d'accès Internet (ISP).
2. Cliquez sur Suivant.

1. Saissez le nom de l'ordinateur. Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Sélectionnez l'option Utiliser ce nom de groupe de travail et saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Clique sur Suivant.
2. Si vous le souhaitez, vous pouvez activer le partage du dossier Mes documents en cochant la case Dossier Mes documents et dossiers associés. Dans ce cas, l'Assistant vous invite à saisir un mot de passer.
3. Si vous le souhaitez, vous pouvez activer le partage de leur imprimante en la sélectionnant dans la liste.
4. Cliquez sur Suivant.
5. Avant de terminer la procédure, vous pouvez copier sur une disquette de configuration cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows Me. Dans ce cas, sélectionnez l'option Oui, créez une disquette de configuration du réseau domestique.

Cette opération s'effectue automatiquement, une fois que vous avez besoin du support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows Me peut vous demander de redémarrer votre ordinateur.

Pour accéder à Internet, il vous suffit maintenant de lancer votre navigateur Internet.

• Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous devez établir la connexion Internet sur l'ordinateur équipant le modem.

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Gestion de réseau domestique, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partagé en tant que.
4. Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).

Vous pouvez également limiter l'accès au dossier en choisissant un type d'accès et un mot de passe.

Si l'onglet Partage ne s'affiche pas, vous devez l'activer. Partage de fichiers.

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre aux autres utilisateurs d'accéder à mes fichiers.

Windows peut vous demander d'insérer le CD-ROM d'installation.

5.5.4. Ordinateurs sous windows me : accéder aux dossiers partagés

Pour accéder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préférible que ceux-ci appartiennent au même groupe de travail. Sous Windows Me, le nom du groupe de travail a été défini à l'aide de l'Assistant Gestion de réseau domestique.

1. Cliquez sur Démarrer/Programmes/Explorateur Windows.
2. Double-cliquez sur Voisinage réseau et développez l'arborescence.

Vous accédez à la liste des ordinateurs de votre groupe de travail. 3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.

Tous les dossiers partagés apparaissant.

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison Equipés d'un adaptateur WiFi.

Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel st branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Démarrer/Paramètres/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprimante wifi, par exemple).

1. Cliquez sur Appliquer, puis sur OK.

Si l'onglet Partage ne s'affiche pas, vous devez activer partage de fichiers.

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre à d'autres utilisateurs d'utiliser mes imprimantes.

Windows vous demande de redémarrer votre ordinateur.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Démarrer/Paramètres/Imprimantes. Double-cliquez sur l'icône Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnez l'imprimante partagée, puis cliquez sur OK.
3. Cliquez sur Suivant.

1. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Sélectionnez l'onglet Identification.
3. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
4. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous nevez redémarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

5.5.7. Windows me : activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)

Vous pouvez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur sous Windows Me :

• Accédez au Gestionnaire de périphériques.
• Sélectionnez votre adaptateur HERCULES WIRELESS N dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et sélectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver, CHOISSEZ I'option Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows Me, reportez-vous à l'aide de Windows.

5.6. Ordinateurs sous windows 98 se : partager des dossiers, une imprimante ou une connexion ADSL

Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 98 SE, il est préférable que les ordinateurs appartiennent au même groupe de travail.

5.6.1. Windows 98 se: créer un groupe de travail

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Sélectionnez l'onglet Identification.
3. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
4. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Windows vous demande de redémarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

Remarque: pour modifier le nom d'un groupe de travail, suivez la même procédure.

5.6.2. Windows 98 SE : Mettre en partage des dossiers

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partagé en tant que.
4. Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).

Vous pouvez également limiter l'accès au dossier en choisissant un type d'accès et un mot de passe.

Si l'onglet Partage ne s'affiche pas, vous devez activer le partage de fichiers.

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre aux autres utilisateurs d'accéder à mes fichiers, puis cliquez sur OK.
4. Cliquez sur OK pour fermer la fenêtre.

Windows peut vous demander d'insérer le CD-ROM d'installation et de redémarrer l'ordinateur.

5.6.3. Ordinateurs sous windows 98 se: accéder aux dossiers partagés

1. Cliquez sur Démarrer/Programmes/Explorateur Windows.
2. Double-cliquez sur Voisinage réseau et développez l'arborescence.

Vous accédez à la liste des ordinateurs de votre groupe de travail. 3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.

Tous les dossiers partagés apparaissant.

5.6.4. Windows 98 SE : Mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Équipés d'un adaptateur WiFi.

Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Démarrer/Paramètres/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprimante wifi, par exemple). 4. Cliquez sur Appliquer, puis sur OK.

Si I'on Get Partage ne s'affiche pas, vous devez activer partage de fichiers.

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre aux autres utilisateurs d'utiliser mes imprimantes.

Windows vous demande de redémarrer votre ordinateur.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Démarrer/Paramètres/Imprimantes. Double-cliquez sur l'icône Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnez l'imprimante partagée, puis cliquez sur OK.
3. Cliquez sur Suivant.
4. Si vous le souhaitez, définitissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
5. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

5.6.5. Windows 98 se : partager une connexion ADSL dans un réseau de type infrastructure

Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans l'onglet Configuration de la fenêtre Réseau, sélectionnez le composant TCP/IP -> Hercules Wireless N.
3. Cliquez sur Propriétés

1. Dans l'onglet Adresse IP, sélectionnez Obtenir automatiquement une adresse IP.

1. Dans l'onglet Passerelles, si des passerelles sont installées, sélectionnez-les et cliquez sur Supprimer.
2. Cliquez sur OK pour fermer les fenêtres.

Windows peut vous demander de redémarrer votre ordinateur. Pour accéder à Internet, il vous suffit MAINTenant de lancer libre navigateur Internet.

5.6.6. Windows 98 se : partager une connexion ADSL dans un réseau de type ad hoc

L'ordinateur équipée du modem ADSL devra être sous Windows XP (Windows 98 SE gérant difficilement le partage de la connexion Internet). Les ordinateurs qui sont utilisent la connexion Internet partagée pourraient être équipés de Windows 98 SE.

Pour savoir comment configurer l'ordinateur équipé du modem ADSL, reportez-vous au chapitre 6.2.2. Utiliser l'Assistant Configuration du réseau dans un réseau Ad hoc.

Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans l'onglet Configuration de la fenêtre Réseau, sélectionnez le composant TCP/IP -> Hercules Wireless N.
3. Cliquez sur Propriétés.

1. Dans l'onglet Adresse IP, Sélectionnez Obtenir automatiquement une adresse IP.

1. Dans l'onglet Passerelles, si des passerelles sont installées, Sélectionnez-les et cliquez sur Supprimer.
2. Cliquez sur OK pour fermer les fenêtres.

Windows peut vous demander de redémarrer votre ordinateur. Pour accéder à Internet, il vous suffit MAINTenant de lancer libre navigateur Internet.

Chez certains fournisseurs d'accès Internet, il se peut que la connexion ne s'effectue pas automatiquement. Dans ce cas, vous devez établir au préalable la connexion Internet sur l'ordinateur équipé de dem.

5.6.7. Windows 98 se : activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)

Vouspez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless N sous Windows 98 SE :

• Accédez au Gestionnaire de périphériques.
• Sélectionnez votre adaptateur HERCULES WIRELESS N dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et sélectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver, CHOISSEZ l'options Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows 98 SE, reportez-vous à l'aide de Windows.

802.11

Norme établie en 1997 par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronique), définitissant les reseaux sans fil dans la bande de fréquence 2,4-2, 48 GHz et proposant des débits de 1 à 2 Mbits/s. Des révisions ont été apportées à la norme originale afin d'optimiser le débit (c'est le cas des normes 802.11a, 802.11b et 802.11g, appelées normes 802.11 physiques) ou d'assurer une(Meilleure sécurité ou une meilleure interopérabilité des équipements.

802.11B

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, permettant d'atteindre un débit théorique de 11 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La plage de fréquence utilisée est la bande des 2,4 GHz, avec 3 canaux radio disponibles.

802.11G

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, offrant un haut débit théorique de 54 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11g offre une compatibilité descendante avec la norme 802.11b, ce qui signifie que les équipements conformes à la norme 802.11g peuvent fonctionner en 802.11b.

802.11I

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en Électronique) de la famille 802.11, qui a pour objectif d'améliorer la sécurité en associant l'authentification WPA-PSK au cryptage AES. L'adaptateur Hercules est compatible avec cette norme.

802.11N

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, offrant un haut débit théorique de 300 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11n offre une compatibilité descendante avec les normes 802.11b et g, ce qui signifie que les équipements conformes à la norme 802.11n peuvent fonctionner en 802.11b et/ou g.

Adresse IP

Adresse unique de l'ordinateur attribuée par le routeur. Chaque ordinateur possède une adresse IP propre qui permet de l'identifier auprès du réseau.

Adresse MAC (message authentication code)

Adresse unique créée par le constructeur de l'adaptateur client ou du routeur, destinée à identifier cet élément au sein d'un réseau.

Ligne d'abonné numérique à début asymétrique. Cet équipement, connecté à une ligne téléphonique traditionnelle, offre une grande rapidité en termes d'envoi et de réception de données.

Standard de chiffrement symétrique par blocs supportant différentes longueurs de clés, il s'agit donc d'un cryptage puissant, rapide et efficace.

Mode de transfert à haut débit de données de taille fixe.

Technique avancée de codage des ondes radio dans les réseaux sans fil permettant d'atteindre des débits élevés.

Client

Ordinateur équipé d'un adaptateur WiFi de type PCI, USB ou PCMCIA.

Protocole qui gère l'attribution des adresses IP aux ordinateurs.

Technique d'utilisation des fréquences radio dans les réseaux sans fil à spectre large destinée à accroître la portée des transmissions.

ESSID (service set identifier)

Identifiant de 8 à 32 caractères, souvent abrégé en SSID, servant de nom unique à un réseau partagé par les clients et le point d'accès.

Filtre

Dispositif placé entre la prise téléphonique et le modem pour améliorer la qualité des communications téléphoniques, souvent dégradée par les signaux ADSL.

Groupe de travail

Ensemble d'ordinateurs avec lesquels vous souhaitez communiquer ou partager des ressources telles que des dossiers, une imprimante ou une connexion Internet. Pour faire partie d'un groupe de travail, les ordinateurs doivent porter le même nom de groupe.

IP statique

Adresse IP permanente attribuée à un ordinateur par le fournisseur d'accès.

Protocole de sécurité développé par la société Cisco pour l'univers Windows. Il se présente sous la forme identifiant/mot de passe.

Masque de sous-réseau

Partie d'une adresse IP qui indique la classe du réseau utilisé (classe C de type 255.255.255.0 dans le cas d'un réseau local).

MIMO (multiple in multipleout)

Technologie utilisée dans la norme 802.11n, permettant de répartir le signal WiFi sur plusieurs antennes et d'augmenter la portée de ce signal et le débit. L'émission peut se faire sur un canal dont la bande de fréquence est 20MHz (pour un débit théorique maximal de 144,44 Mbits/s) ou sur deux canaux simultanément (pour un débit théorique maximal de 300 Mbits/s) avec une largeur de bande de 40MHz. Dans les deux cas, la couverture et la portée du signal WiFi sont identiques. Le choix de l'un ou l'autre mode (20 ou 40MHz) dépend uniquement de l'émetteur utilisé. La carte Hercules Wireless N s'adaptera automatiquement au signal reçu.

Mode ad hoc

Mode permettant à plusieurs ordinateurs équipés en WiFi de communiquer directement entre eux. Ce mode est également appelé Peer to Peer.

Mode infrastructure

Mode de communication qui consiste à mettre en réseau plusieurs ordinateurs équipés en WiFi via un point d'accès sans fil tel que le routeur ADSL Hercules.

Technique permettant de masquer les adresses IP des ordinateurs du réseau local vis-à-vis d'Internet.

Technique de transmission radio à des débits très élevés largement répandue dans la technologie DSL, dans la distribution sans fil terrestre des signaux de télévision et adoptée pour la norme 802.11 de communication sans fil à haut débit.

Pare-feu

Ensemble de logiciels et dispositifs de sécurité protégeant un réseau connecté à Internet.

Point d'accès

Le point d'accès est le cœur de votre réseau local WiFi. Le point d'accès du système est un routeur sans fil dont la fonction est de fédérer plusieurs clients, c'est-à-dire de relier entre eux tous les ordinateurs équipés d'adaptateurs WiFi grâce à son antenne radio.

Port ethernet (ou rj-45)

Port permettant de relier deux dispositifs par un câble, tels qu'un PC et un routeur, afin d'échanger des paquets de données sans collision.

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau ATM tout en authentifiant l'utilisateur.

Pppoe (point-to-point protocol over ethernet)

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau Ethernet grâce à un modem haut débit.

Routeur wifi

Dispositif installé au cœur du réseau WiFi permettant de relier plusieurs ordinateurs équipés d'adaptateurs WiFi afin d'échanger des données.

TKIP (temporal key integrity protocol)

La norme WPA utilise le protocole TKIP qui consiste à regénérer de nouvelles clés pour chaque paquet de données alors que le WEP lui utilise un système basé sur une clé fixe.

Upnp (universal plug n' play)

Protocole qui permet de relier entre eux plusieurs ordinateurs et périphériques disponibles sur un réseau.

Protocole de sécurité des réseaux sans fil utilisant un chiffrement basé sur une clé fixe de 64 bits, 128 bits ou 256 bits ne servant qu'une seule fois, au début de la phase de déchiffrement. Pour décoder une transmission, chaque client du réseau sans fil doit utiliser la même clé 64, 128 ou 256 bits. Le WEP fait partie du standard 802.11 avec pour but d'assurer l'autorisation (l'accès n'est autorisé qu'aux personnes connaissant la clé WEP) et la confidentialité (chiffrement). Une clé WEP est composée des chiffres 0 à 9 et des lettres A à F (exampie : A123BCD45E).

Contraction de Wireless Fidelity, WiFi est le nom commercial adopté par la WECA (Wireless Ethernet Compatibility Alliance), organisme chargé de maintenir l'interopérabilité des équipements d'un réseau local sans fil (WLAN) répondant à la norme IEEE 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11. Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mètres pour les faire communiquer entre eux sans cable et échanger des données à haut débit.

WIFI manager

Utilitaire développé par Hercules pour configurer et consulter les paramètres de Hercules Modem Router.

Utilitaire développé par Hercules pour définir, vérifier et configurer tous les paramètres de connexion et de sécurité concernant votre installation WiFi.

Réseau local sans fil, utilisant notamment la norme 802.11b, g ou n.

Fonctionnalité certifiée par la WiFi Alliance qui vise à définir des niveaux de priorité en fonction de la bande passante disponible. Ainsi la voix sur IP (Priorité 1) sera prioritaire sur la diffusion de données vidéo

(Priorité 2) qui elle-même sera prioritaire sur les applications faisant appel au réseau, telles que la navigation Internet (Priorité 3), puis viendront les applications en tâche de fond, telles que les impressions ou les téléchargements (Priorité 4).

Norme de sécurité des réseaux sans fil mise en place par les fabricants et faisant appel à un algorithme de cryptage des données s'appuyant sur une gestion dynamique des clés, qui faisait défaut au WEP, la différence étant qu'une fois la communication établie, la clé change aléatoirement pour une meilleure sécurité.

Norme de sécurité des réseaux sans fil basée sur la norme WPA, qui ajoute le support de l'algorithme de cryptage TKIP ou AES, pour une sécurité accrue.

Protocole de sécurité de sécurité élevée de dernière génération, spécialement conçu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée (un simple mot de passe). Cette clé est également utilisée pour le cryptage TKIP ou AES des données.

Technologie normalisée par la WiFi Alliance qui vise à simplifier la connexion et la configuration d'un réseau sans fil tout en conservant un niveau de sécurité élevé. Cette technologie permet d'activer la protection d'un réseau WiFi grâce à un simple bouton placé sur le client WiFi, ou grâce à la saisie d'un code PIN dans le logiciel fourni avec le routeur.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre adaptateur et bénéficiair de mises à jour du manuel de l'utilisateur. Vous pourrez également découvert la gamme de produits Hercules et obtenir des informations sur les nouveaux à voir.

7. Assistance technique

Si vous rencontrez un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et sélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème. Si le problème persiste, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies seront permettre aux techniciens de résoudre plus rapidement leur problème.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous êtes déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passe, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet) :

Canada	1-866-889-2181 Gratisuit	Du lundi au vendredi de 7h à 11h et de 12h à 17h Le samedi et le dimanche de 7h à 12h (heure de l'Est)
France	0 826 09 21 03 Numéro Indigo® (0,15€ TTC/minute*)	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

• Tarif indicatif (hors coût de mise en relation)

8. Garantie

Dans le monde entier, Guillemot Corporation S. A. (« Guillemot ») garantit au consommateur que le présent produit Hercules est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, de négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non édités par Guillemot, lesdits logiciels faisant l'objet d'une garantie spécifique accordée par leurs éditeurs.

© Guillemot Corporation S. A. 2008. Tous droits réservés. Hercules® est une marque déposée de Guillemot Corporation S. A. Windows® et Vista® sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les autres marques et tous les autres noms déposés nationalement ou internationalement sont également reconnus par les générantes.

Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays.

Déclaration de conformité aux directives de l'ue

Cet équipement peut être utilisé en: AT, BE, FR, DE, IE, IT, LU, NL, PL, ES, SE, GB, FI, CH.

Par la présente, GUILLEMOT CORPORATION déclare que l'appareil Hercules HWNPCM-300 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site :

ftp://ftp.hercules.com/wifi/DoC/HWNPCM-300/DoC-fra_Hercules_HWNPCM-300.pdf

Hercules est une division de Guillemot Corporation

FRANCE :

En cas d'utilisation de ce matériel en extérieur, la puissance de sortie est limitée dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART : www.artelecom.fr.

Site	Plage de fréquences (MHz)	Puisance (EIRP)
Intérieur (aucune restriction)	2400 – 2483.5	100 mW (20 dBm)
Exterieur	2400 – 2454	100 mW (20 dBm)
	2454 - 2483.5	10 mW (10 dBm)

Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interférences radioélectriques; il incombe dans ce cas à l'utilisateur d'y remédier.

Cet produit est conforme à l'interface radio nationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriété de l'acquérir nécessite une autorisation générale. Pour de plus amples informations, consultez le site www.comunicazioni.it.

Recommandation relative à la protection de l'environnement

En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériels peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.
