EPLUG 200 MULTI - Adaptateur réseau CPL HERCULES - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Adaptateur CPL
Technologie	Courant porteur en ligne (CPL)
Vitesse de transmission	Non précisé
Fréquence	Non précisé
Connectique	RJ45 Ethernet
Alimentation	Sur prise secteur
Compatibilité	Réseau domestique
Installation	Plug and Play
Fonctionnalités supplémentaires	Supervision réseau via logiciel
Configuration requise	Non précisé
Voyants	Indicateurs LED
Mot de passe réseau	Modifiable
Mise à jour firmware	Possible
Réinitialisation	Paramètres d'usine
Utilisation recommandée	Connexion de plusieurs ordinateurs dans un réseau CPL
Support technique	Non précisé

FOIRE AUX QUESTIONS - EPLUG 200 MULTI HERCULES

Comment puis-je connecter mon HERCULES EPLUG 200 MULTI à une source d'alimentation ?

Assurez-vous que le câble d'alimentation est correctement branché sur la prise murale et que l'autre extrémité est connectée à l'appareil. Vérifiez également que l'interrupteur d'alimentation est en position 'ON'.

Que faire si mon HERCULES EPLUG 200 MULTI ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement branché à une source d'alimentation. Si l'appareil est branché mais ne s'allume toujours pas, essayez de remplacer le fusible ou de vérifier le câble d'alimentation pour des dommages.

Comment régler le volume sur le HERCULES EPLUG 200 MULTI ?

Utilisez le bouton de volume situé sur le panneau de contrôle de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Mon HERCULES EPLUG 200 MULTI produit un son de mauvaise qualité, que dois-je faire ?

Vérifiez les connexions audio pour vous assurer qu'elles sont bien branchées. Testez également avec d'autres câbles ou appareils pour déterminer si le problème vient de l'appareil ou de la source audio.

Comment mettre à jour le firmware du HERCULES EPLUG 200 MULTI ?

Visitez le site officiel de HERCULES, téléchargez la dernière version du firmware et suivez les instructions fournies pour effectuer la mise à jour. Assurez-vous que l'appareil est connecté à votre ordinateur pendant le processus.

Que faire si mon HERCULES EPLUG 200 MULTI surchauffe ?

Éteignez immédiatement l'appareil et débranchez-le. Assurez-vous qu'il est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par des objets. Si le problème persiste, contactez le service client.

Comment réinitialiser mon HERCULES EPLUG 200 MULTI aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Quel est le poids du HERCULES EPLUG 200 MULTI ?

Le HERCULES EPLUG 200 MULTI pèse environ 3,5 kg.

Puis-je utiliser le HERCULES EPLUG 200 MULTI avec un ordinateur portable ?

Oui, le HERCULES EPLUG 200 MULTI peut être utilisé avec un ordinateur portable via les connexions audio appropriées. Assurez-vous que les pilotes nécessaires sont installés.

MODE D'EMPLOI EPLUG 200 MULTI HERCULES

1.1.Recommendations 4
1.2. Specifications 5
1.3. Configuration requise 5
1.4.Contenu de la boite 5
1.5.Description des voyants 6
1.6.Description de la connectique 6

2. INSTALLATION DE HERCULES ePLUG 200 C/MULTI. 8

2.1. Comment placer Hercules ePlug 200 C/MULTI 8
2.2. Le CPL, partenaire du WiFi dans votre maison 9

2.2.1. Connecter deux ordinateurs dans un réseau CPL 9
2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou une console de jeu dans un réseau CPL 9
2.2.3. Connecter une box Internet à un décodeur TNT dans un réseau CPL 10

2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 C/Multi Duo............ 11
2.4. Vous avez deja create un réseau CPL : ajout d'un nouvel adaptateur à votre réseau (Hercules ePlug 200 C/Multi Solo ou Duo)............ 15

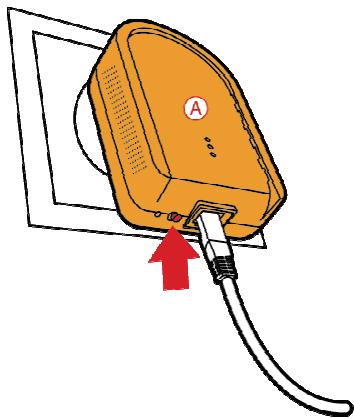

2.5. Comment changer le mot de passer réseau 19

3. SUPERVISER SON RESEAU AVEC HERCULES ePLUG STATION 20

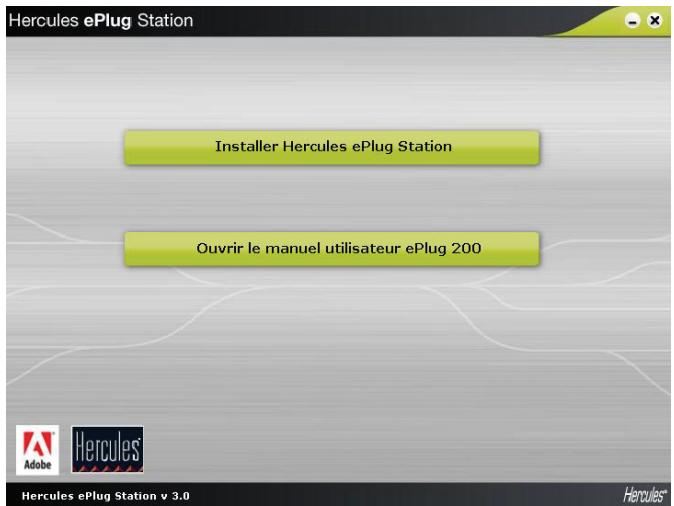

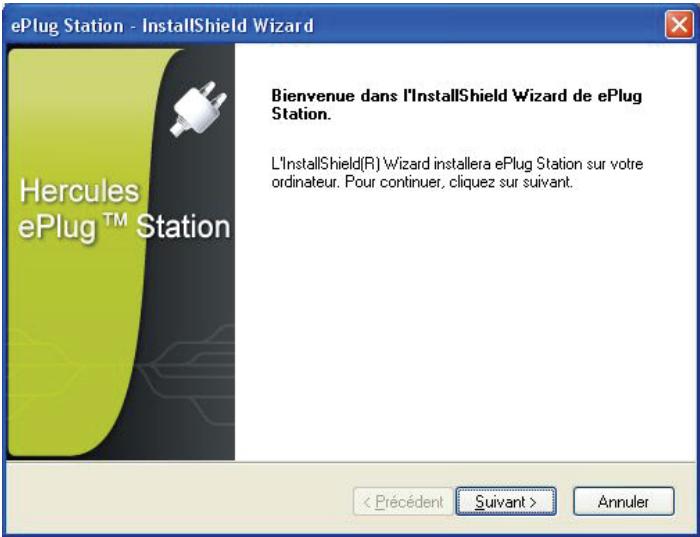

3.1. Télecharger Hercules ePlug Station 20

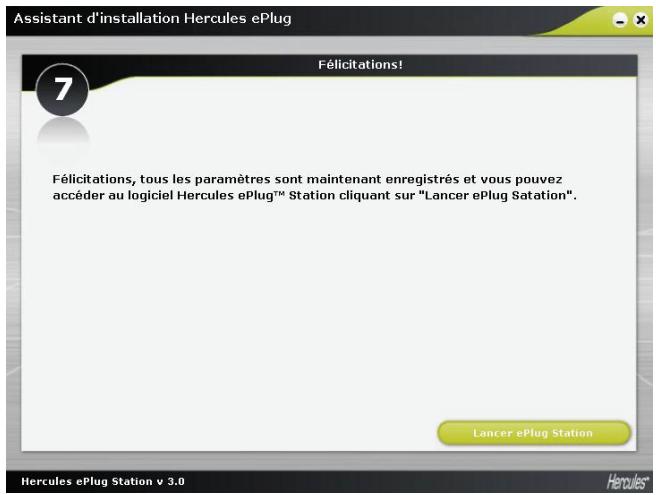

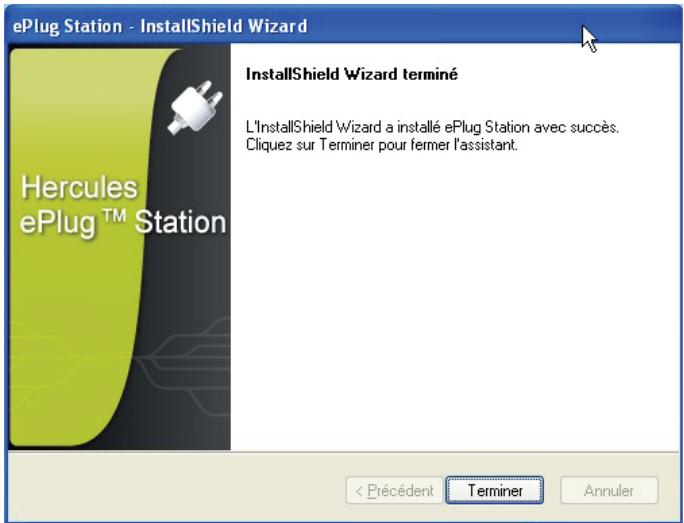

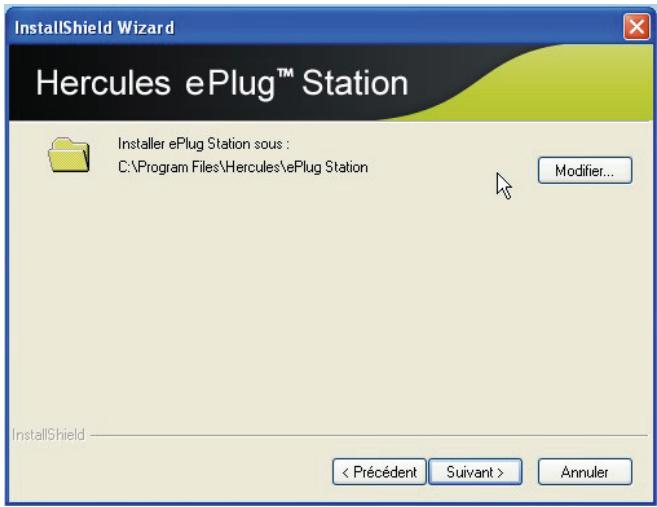

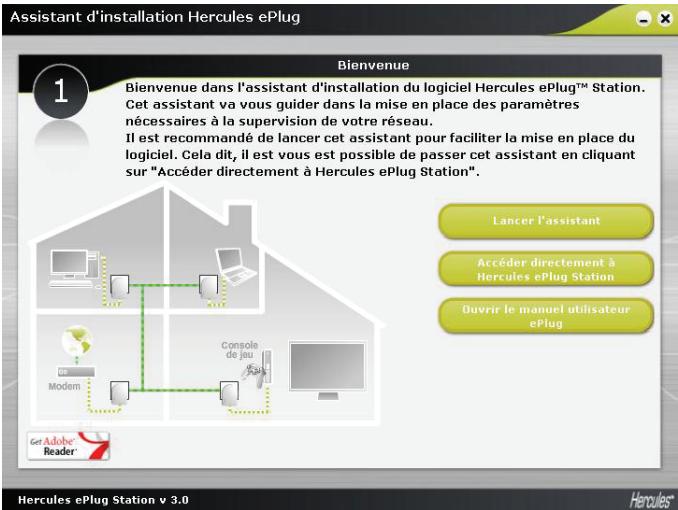

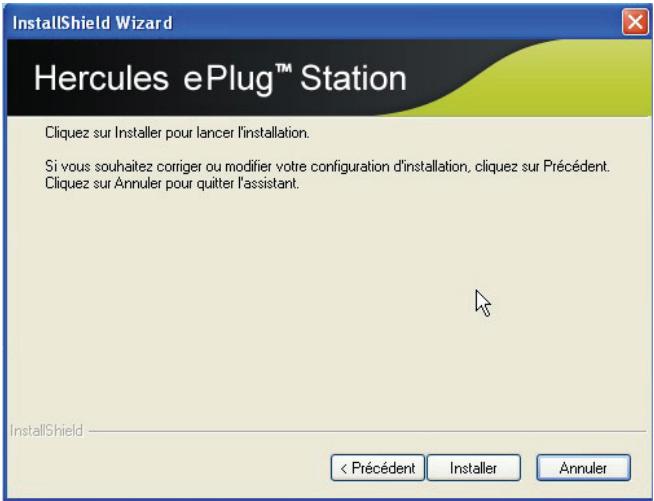

3.2.Installer Hercules ePlug Station 20

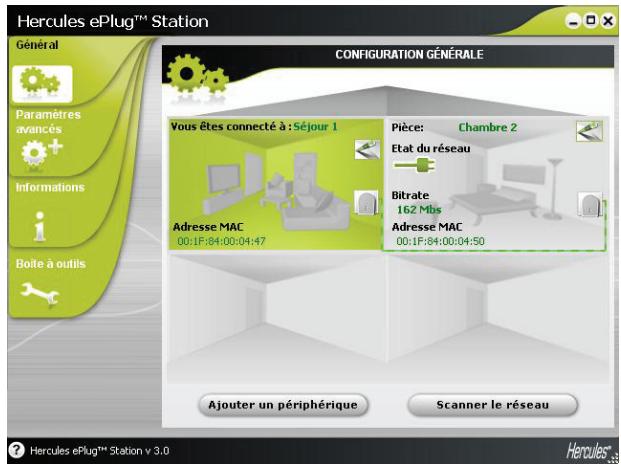

3.3. Supervisor son réseau CPL 27
3.4. Ajouter un ou plusieurs adaptateurs à son réseau de surveillance Hercules ePlug Station 28
3.5. Scanner le réseau 29

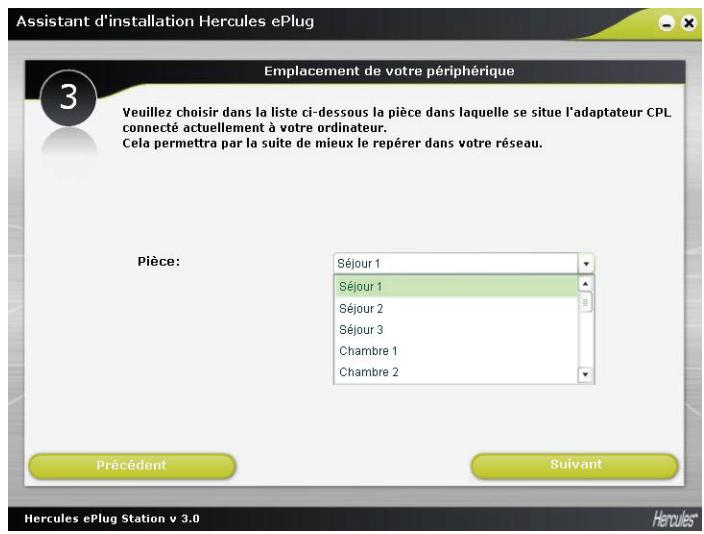

3.6.Modifier l'emplacement d'un adaptateur 29

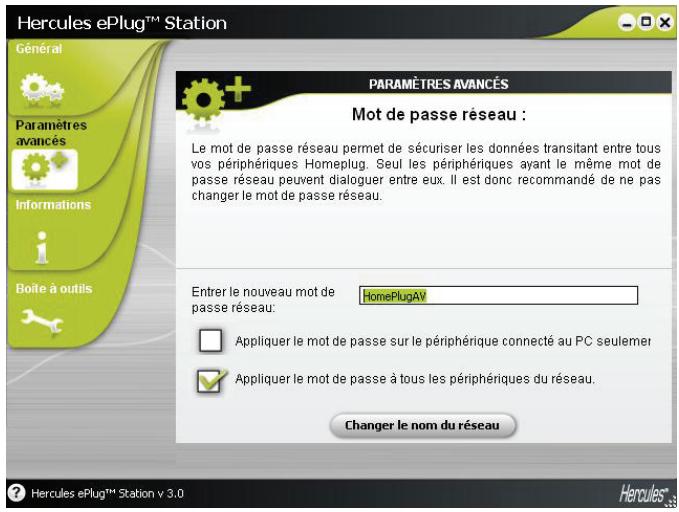

3.7.Modifier le mot de passé de son réseau CPL 30

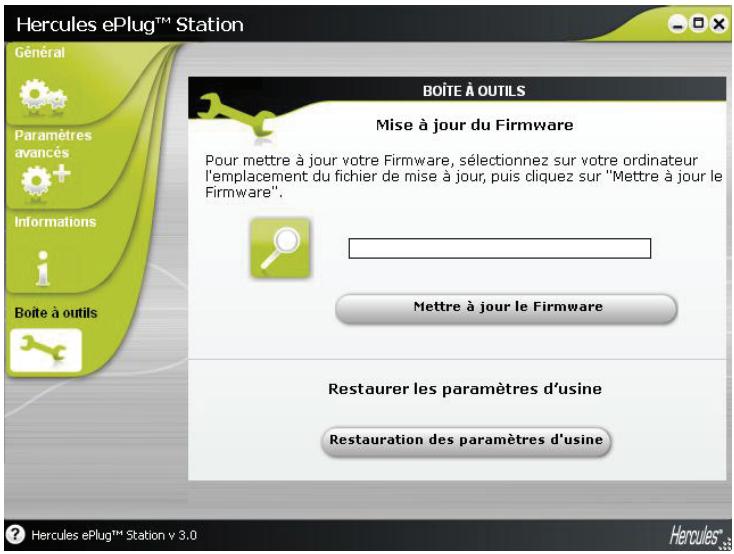

3.8.Metre à jour le firmware 31
3.9. Restaurer les paramètres d'usine de l'adaptateur ePlug connecté au PC............ 31

4. VOTRE RESEAU CPL EN PRATIQUE 32

4.1. Quelques prérequis 32
4.2. Identifier son type de réseau CPL : Infrastructure ou Ad hoc 32
4.3. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL 33

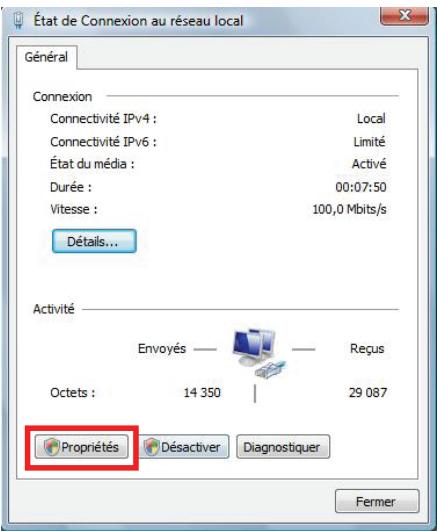

4.3.1. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure 33

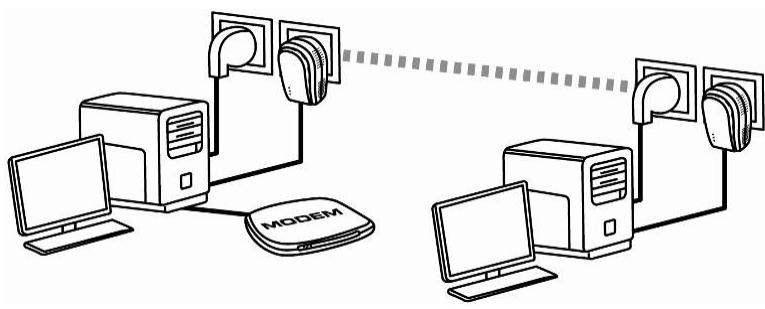

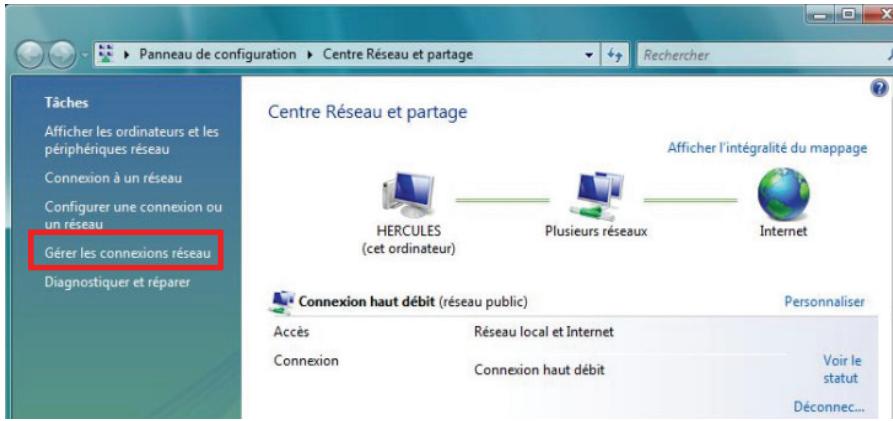

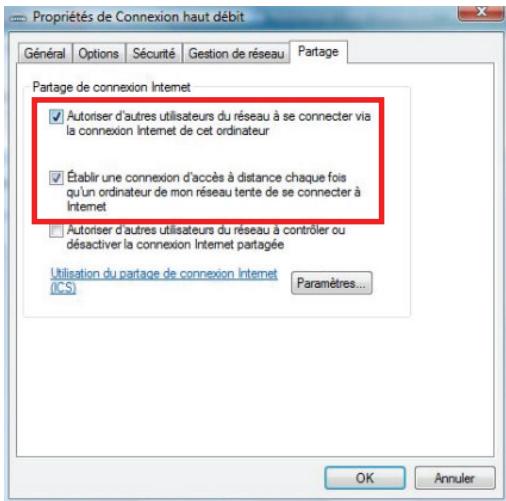

4.3.2. Windows Vista : Partager une connexion ADSL dans un réseau de type Ad hoc. 35

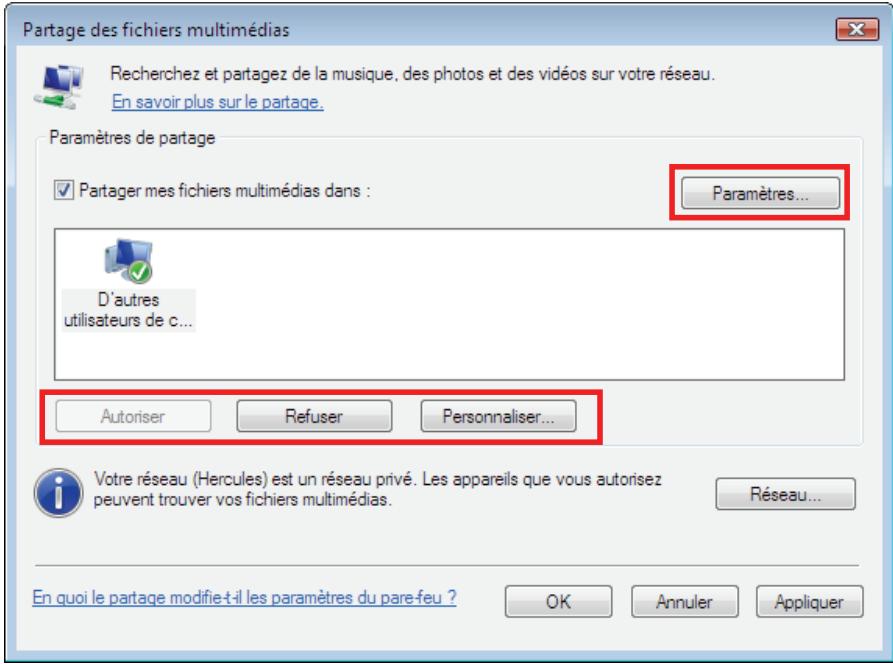

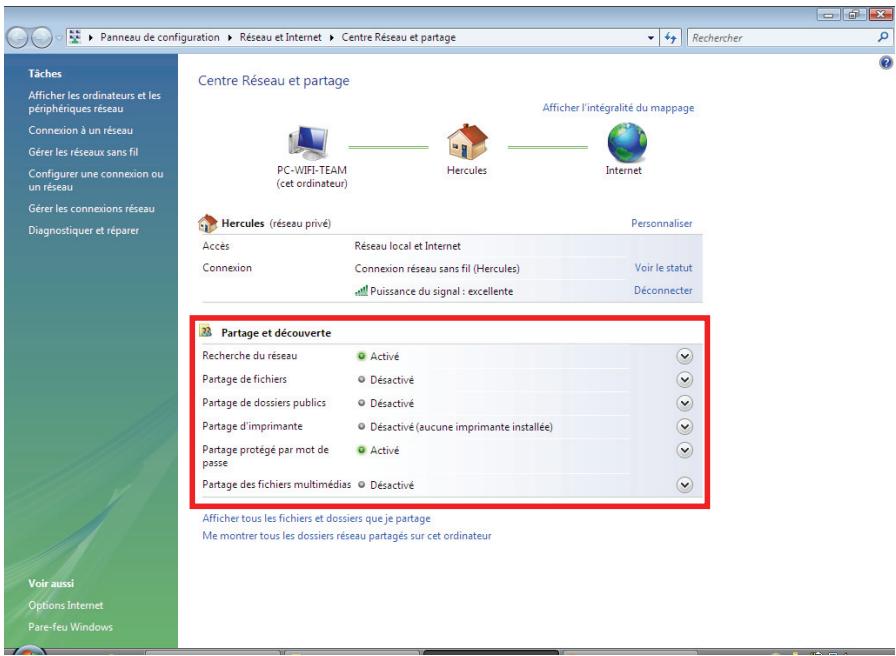

4.3.3.Activer le partage 38

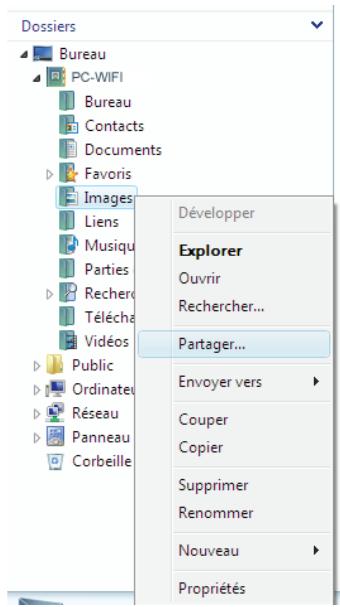

4.3.4. Windows Vista : Mettre en partage des dossiers publics ou personnes...... 41
4.3.5. Ordinateurs sous Windows Vista: Acceder aux dossiers partages 43

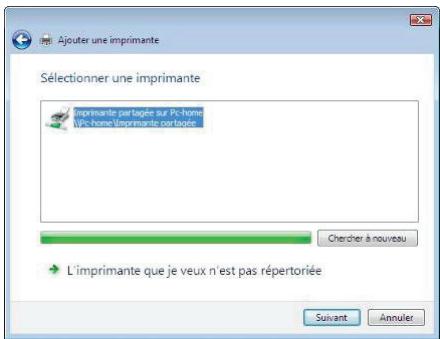

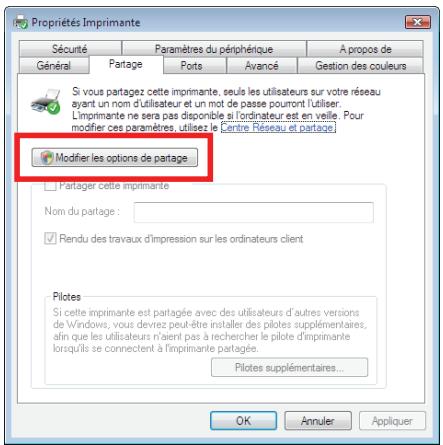

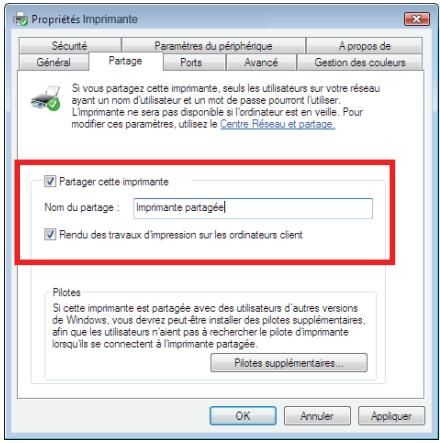

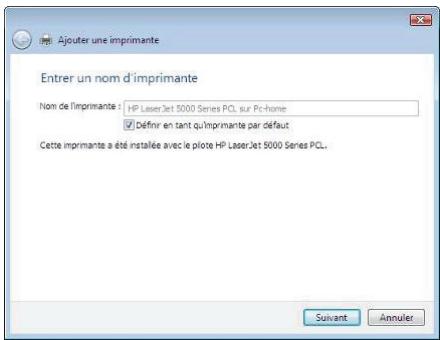

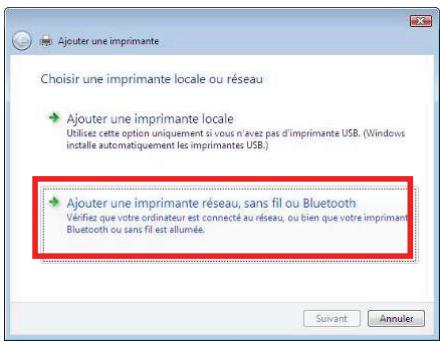

4.3.6. Windows Vista: Mettre en partage une imprimante 43

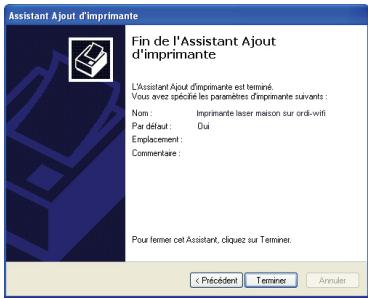

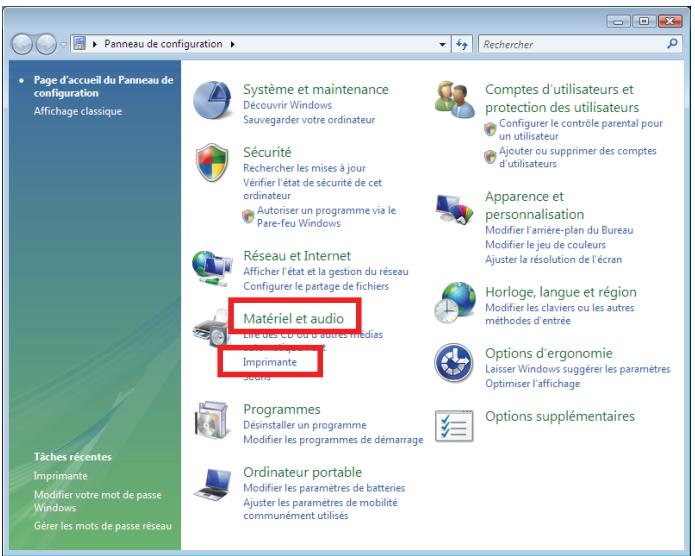

4.3.7. Ordinateurs sous Windows Vista : Acceder à l'imprimante partagée 46

4.4. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL 47

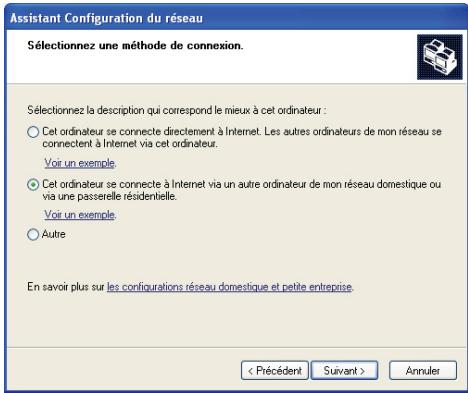

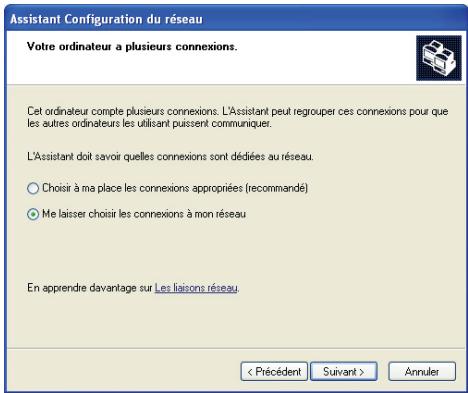

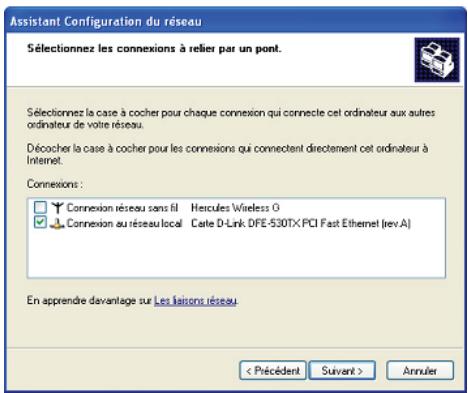

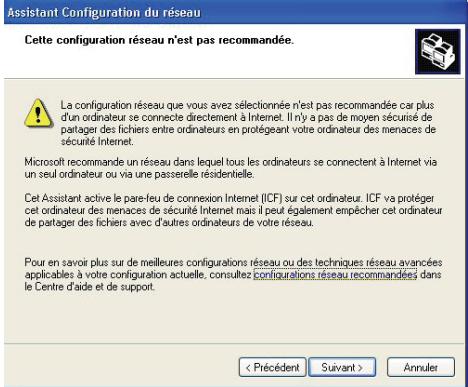

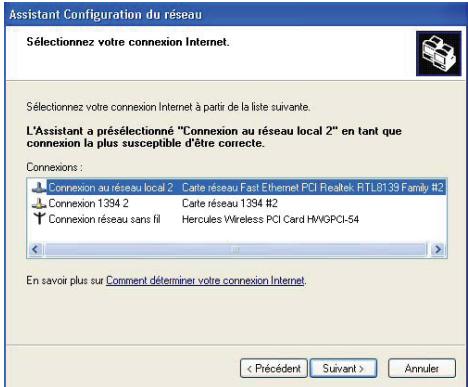

4.4.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 48
4.4.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc 51

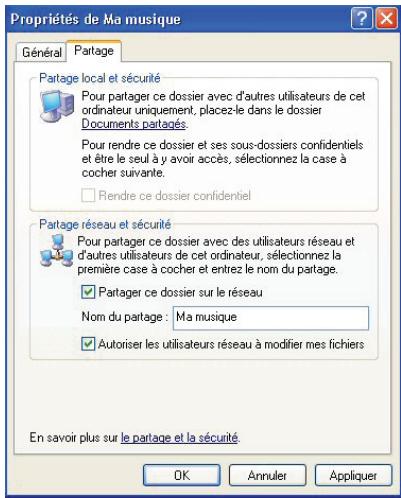

4.4.3. Windows XP: Mettre en partage des dossiers 56
4.4.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages 57

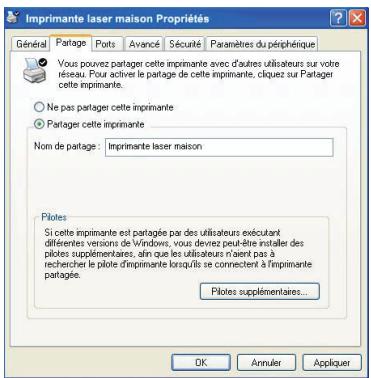

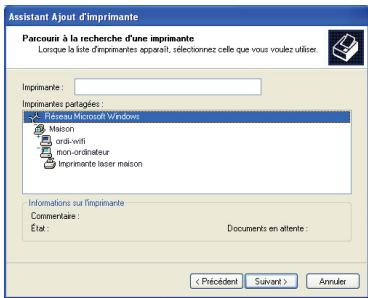

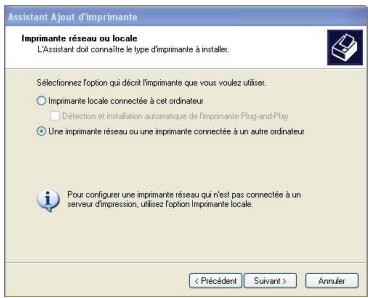

4.4.5. Windows XP: Mettre en partage une imprimante 57

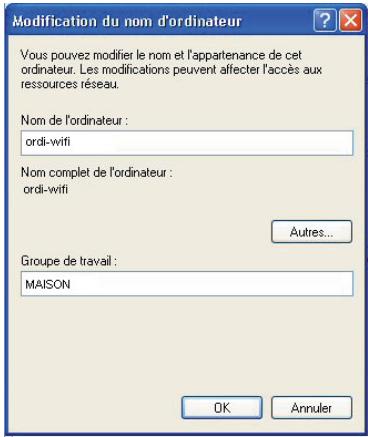

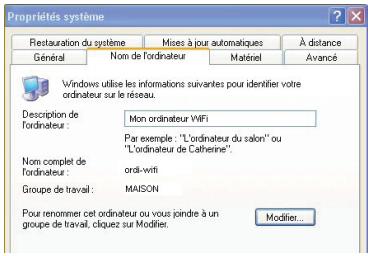

4.4.6. Windows XP: Modifier le nom d'un groupe de travail (utilisateurs avances) 59

4.5. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau 59

1. ASSISTANCE TECHNIQUE 60
2. GARANTIE 60
3. RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONNEMENT... 61

1. VOTRE ADAPTATEUR HERCULES ePLUG 200 C/MULTI

Le CPL (Courant Porteur en Ligne), également appelé Homeplug, est une technologie qui utilise l'installation électrique existante de votre habitation pour transporter en tout comport des données numériques (audio, video, Internet, fichiers) au sein d'un réseau personnel sécurisé. Le CPL est une alternative ideale pour tous ceux qui souhaitent créé un réseau en toute simplicité, sans la contrainte des fils, et qui ne peuvent exploiter tout le potentiel du WiFi en raison de la configuration de leur habitation (présence deurs epais ou d'autres obstacles qui génent la transmission sans fil des données).

Hercules ePlug 200 C/Multi est un adaptateur utilisant la technologie CPL qui se branche sur toutes les prises de courant de la maison (du rez-de-chaussée à l'étage) pour les transformer en autant de points de connexion réseau possibles. De plus, les adaptateurs Hercules ePlug 200 C/Multi peuvent être librement débranchés et rebranchés sur d'autres prises de la maison, en fonction de ses besoin (changement de place d'un ordinateur, de son modem routeur...), sans qu'il soit nécessaire de renouveler l'installation ou de recréer son réseau.

Un réseau étant constitué au minimum de deux apparciels connectés entre eux, il vous suffira de brancher deux adaptateurs Hercules ePlug 200 C/Multi sur deux prises électriques de votre habitation (dans la même piece ou dans des pieces différentes). Par exemple, pour acceder à Internet, vous pouvez relier votre modem ou votre box Internet à un adaptateur Hercules ePlug branché sur la prise de courant la plus proche, et votre ordinateur à un autre adaptateur Hercules ePlug branché sur une autre prise de courant. Enfin, leur réseau est déjà préconfigure pour vous apporter une sécuritéxmaxle.

Tous les produits de la gamme Hercules ePlug 200 sont compatibles avec le standard HomePlug AV (incluant les périhériques fonctionnant à 200 Mbits/s), qui permet de profiter d'images en haute définition ou de diffuser en streaming des fichiers multiméias en tout comfort. Ces adaptateurs peuvent être combinés selon vos besoin ou en fonction de vos périhériques (un décodeur TV avec une box, un modem avec un ordinateur ou une console de jeu, deux ordinateurs, un ordinateur et une imprimante...). Vous trouvez quelques configurations possibles illustrées dans la section d'installation de ce manuel.

Enfin, dans un souci de respect de l'environnement, Hercules vous propose des adaptateurs économés en énergie, conformes à la directive européen ERP (Energy Related Products), qui garantit une consommation électrique inférieure à 1 Watt lorsque l'appareil est en veille.

Le standard HomePlug AV n'est pas compatible avec le standard Homeplug 1.0 correspondant à la gamme Hercules ePlug 85 (et des autres adaptateurs de ce standard). Mais rien ne vous empêche de creer dans votre maison un réseau composé d'adaptateurs Hercules ePlug 85 et un autre composé d'adaptateurs Hercules ePlug 200.

Meme si ce type d'appareil ne presente aucun danger pour votre installation electrique, il convendra de respecter certaines recommendations décrites ci-après.

1.1. Recommendations

• Branchez l'adaptateur Hercules ePlug 200 C/Multi uniquement sur un réseau électricque conforme aux normes de sécurité et aux specifications de sa plaque signalétique. En cas de doute, contactez un électricien ou votre fournisse d'électricité.
• N'ouvrez en�除 cas l'adaptateur Hercules ePlug 200 C/Multi, vous risqueriez d'endommager les composants internes.
• N'essayez pas d'introduire des objets dans les fentes et les ouvertures de l'adaptateur Hercules ePlug 200 C/Multi.
• N'obstruez pas les fentes et ouvertures de l'adaptateur Hercules ePlug 200 C/Multi.
• Si vous doivent effectuer la maintenance de leur adaptation à l'adaptateur Hercules ePlug 200 C/Multi, débranchez leur adaptation et faites appel à du personnel qualifié pour éviter tout risque d'électrocution.

• Pour prévenir tout risque d'incendie ou de décharge électrique, tenez votre adaptateur éloigné :

• de la pluie ou de l'humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),

• de sources de chaleur telles que radiateurs, cusinières ou tout autre apparéil émetteur de chaleur (y compris les amplificateurs),

• des rayons directs du soleil.

• Branchez l'adaptateur Hercules ePlug 200 C/Multi uniquement dans une piece suffisamment aérée.

• Branchez l'adaptateur Hercules ePlug 200 C/Multi uniquement avec le cable Ethernet fourni.

• Débranchez l'adaptateur Hercules ePlug 200 C/Multi de la prise électrique si vous prévoyez de ne pas l'utiliser pendant une période prolongée.

• Débranchez l'adaptateur Hercules ePlug 200 C/Multi de la prise électrique avant tout nettoyage. Utilisez un chiffon doux et évitez l'usage d'aerosols, d'eau, de produits chimiques à base de solvants, de benzène, d'alcool ou d'autres produits de nettoyage.

• Tenez les enfants éloignés des prises électriques.

1.2. Specifications

Chipset Gigle GGL301
Compatible avec les specifications IEE 802.3, IEE 802.3u, IEE 802.3x et Auto MDI/X
Compatible avec le standard Homeplug AV
Coexistent avec les modules Homeplug 1.0
- Cryptage avec le protocole de sécurité AES 128 bits
Débit de 200 Mbits/s
Mode de transmission asynchrone
Modulation OFDM, 1024/256/64 QAM, QPSK, BPSK
Porte de 200 m sur le réseau électrique
Port Ethernet RJ45
Consommation moyenne :

ePlug 200 C:3,9 W en utilisation,1,8 W lorsque aucune donnée ne circule,0,7 W en mode veille activé par le bouton de l'adaptateur (ces données peuvent varier en fonction de l'installation électrique de votre maison)
ePlug 200 Multi : 4,2 W en utilisation, 1,8 W lorsque aucune donnée ne circule, 0,45 W en mode veille activé par le bouton de l'adaptateur (ces données peuvent varier en fonction de l'installation électrique de votre maison)

Alimentation interne 100~240 V CA, 50/60 Hz
- Bouton d'association permettant d'ajouter un adaptateur Hercules ePlug 200 C/Multi dans un réseau existant
Bouton de réinitialisation des paramètres usine (Hercules ePlug 200 C uniquement)
Bouton de mise en veille prolongée (Hercules ePlug 200 C uniquement)
Bouton ON/OFF (Hercules ePlug 200 Multi uniqueness)
Voyants en façade

1.3. Configuration requise

Pour connecter des péripériques aux adaptateurs Hercules ePlug 200 C/Multi:

• Une interface réseau de type Ethernet doit être disponible sur chaque périhérique à connecter (ordinateur, console de jeu, modem, routeur, décodeur TV, etc.)

Pour acceder à Internet avec l'adaptateur Hercules ePlug 200 C/Multi :

Ligne Internet active
- Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur
Modem ADSL Ethernet, modem cable, Box Internet (Livebox®, Freebox®, Neufbox®...)

1.4. Contenu de la boite

Vérifiez que les éléments suivants sont bien prênts dans la boîte :

En fonction du pack :

• Hercules ePlug 200 C/Multi Solo : 1 adaptateur
• Hercules ePlug 200 C/Multi Duo : 2 adaptateurs
  Guide de démarrage rapide en français
  Cable Ethernet (1 par adaptateur)

Le logiciel de configuration et de supervision du réseau "Hercules ePlug Station" est disponible en téléchargement sur http://www.hercules.com.

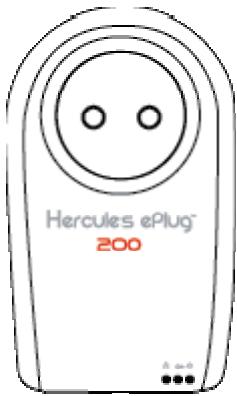

1.5. Description des voyants

Hercules ePlug 200 C

:voyant indiquant le statut de la connexion CPL :

• vert : connexion de très bonne qualité (débits supérieurs à 60 Mbits/s)
• orange : connexion de qualité moyenne-bonne (débits compris entre 60 et 40 Mbits/s)
• rouge : connexion de qualite medicoire (débits inférieurs à 40 Mbits/s)

:voyant d'alimentation : clignote lors du traffic

:voyant de connexion Ethernet :

• allumé si le cable Ethernet est connecté
• clignote lors des transferts de données

Hercules ePlug 200 Multi

1.6. Description de la connectique

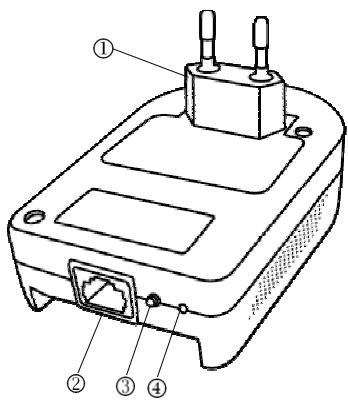

Hercules ePlug 200 C

① Prise d'alimentation pour brancher l'adaptateur Hercules ePlug 200 C sur la prise secteur
② Port Ethernet permutant de relier l'adaptateur Hercules ePlug 200 C à un périhérique (ordinateur de bureau, ordinateur portable, netbook, console de jeu, écodeur TV, modem/routeur, box Internet)
③ Bouton d'association à triple fonction, permettant

d'activer l'association afin de connecter d'autres adaptateurs ePlug 200 au réseau (par un appui court de 2 à 4 secondes): levoyant d'alimentation clignote
d'activer/désactiver le mode « économique d'énergie »: un appui moyen de 5 à 9 secondes active ce mode (les voyants s'éteignent, seul levoyant d'alimentation clignote); une simple pression permet de quitter ce mode
de générer aléatoirement un nouveau mot de passage réseau (par un appui long supérieur à 10 secondes): l'adaptateur redémarre

④ Bouton Reset permettant de réinitialiser les paramètres usine (par un appui court de 3 à 5 secondes, à l'aide d'une pointe): l'adaptateur redémarre

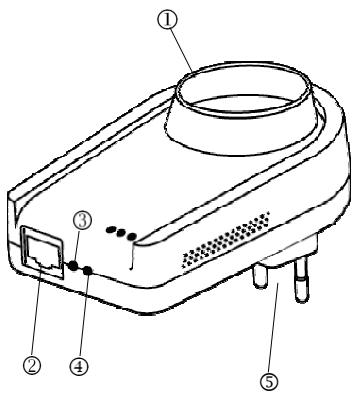

Hercules ePlug 200 Multi

① Prise supplémentaire pour brancher un autre équipement électrique
② Port Ethernet permutant de relier l'adaptateur Hercules ePlug 200 Multi à un périhérique (ordonateur de bureau, ordinateur portable, netbook, console de jeu, écodeur TV, modem/routeur, box Internet)
③ Bouton ON/OFF permettant de mettre l'adaptateur en marche/arrêt
④ Bouton d'association a triple fonction,permutant

d'activer l'association afin de connecter d'autres adaptateurs ePlug 200 au réseau (par un appui court de 2 à 4 secondes): levoyant d'alimentation clignote
de générer aléatoirement un nouveau mot de passée réseau (par un appui moyen de 8 à 12 secondes): l'adaptateur redémarre lorsque vous relâchez le bouton
de réinitialiser les paramètres Usine (par un appui long supérieur à 15 secondes): l'adaptateur redémarre

⑤ Prise d'alimentation pour brancher l'adaptateur Hercules ePlug 200 Multi sur la prise secteur

Les adaptateurs Hercules ePlug C/Multi adaptable leur activité en fonction des besoin sur le réseau et optimisent ainsi la consommation d'énergie.

2. INSTALLATION DE HERCULES ePLUG 200 C/MULTI

L'adaptateur Hercules ePlug 200 C/Multi a ete conu dans un souci de simplicité d'utilisation et d'installation. Si vous avei déjà achete et installe des adaptateurs Homeplug (ou CPL), Hercules fournit un Guide d'installation rapide qui vous aide, au travers de plusieurs etapes dans l'ajout de vos adaptateurs Hercules ePlug 200 dans voire reseau CPL existant.

Si vous étés novice dans le domaine du CPL, nous vous invitons d'abord à suivre les conseils fournis aux chapitres 2.1 et 2.2.

Sinon, vous pouvez directement acceder au chapitre 2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 C/Multi Duo qui détaillé, étape par étape, l'installation de votre Hercules ePlug 200.

Enfin, si vous avez déjà créé un réseau CPL et souhaitez ajouter un nouvel adaptateur, reportez-vous à la section 2.4 Vous avez déjà créé un réseau CPL : ajout d'un nouvel adaptateur à votre réseau (Hercules ePlug 200 C/Multi Solo ou Duo).

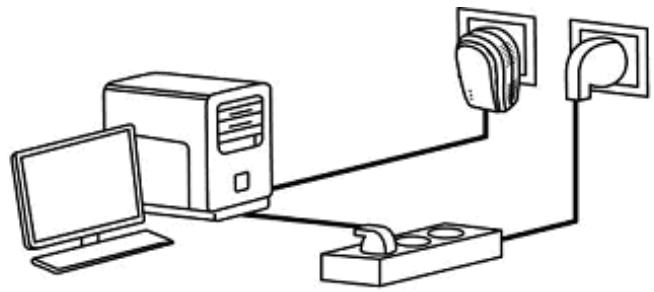

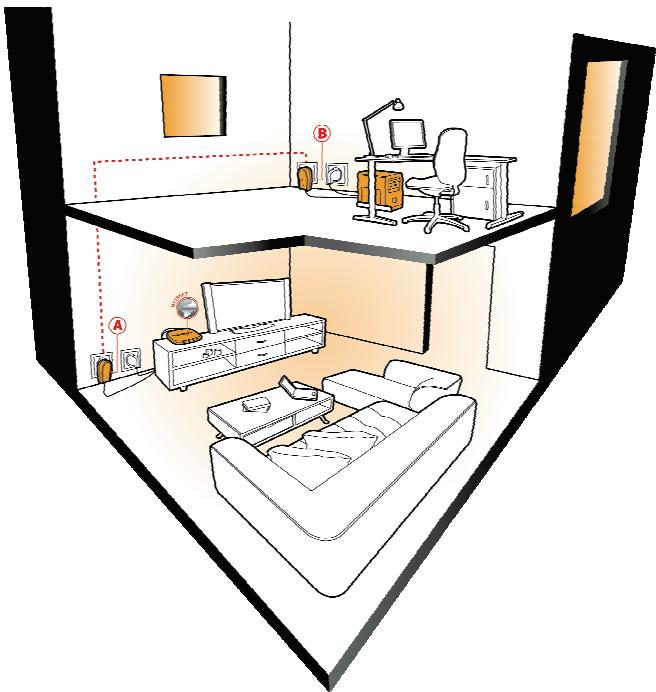

2.1. Comment placer Hercules ePlug 200 C/MULTI

Pour vous aider à brancher votre Hercules ePlug 200 C/Multi,COMMENCEZ PAR CHOOSE RIPA ELECTRIQUE proche de I'equipement que vous souhaitez connecter et suivez les recommendations fournies ci-après.

Pour optimiser le transfert de données sur le réseau électrique, il convient de respecter quelques recommendations :

• Branchez les adaptateurs et les péripériques (ordonateur, box,...) de préférence sur une prise murale distincte : une pour l'adaptateur et l'autre pour le péripérisque à connecter au réseau CPL.
• Si vous branchez sur la même multiprise un adaptateur et un périphérique, les performances (débits) de votre réseau risquent d'être affectées.

2.2. Le CPL, partenaire du WiFi dans votre maison

Dès lors que vous possédez un modem routeur ou une box, les équipements, qu'ils soient connectés en WiFi ou en CPL, peuvent tout à fait communier ensemble. Toutes les données sont acheminées à un point central, en l'occurrence votre modem routeur ou votre box, et peuvent circuler soit sur le réseau électrique grâce à vos adaptateurs CPL, soit par les ondes grâce au WiFi.

Il est donc tout à fait possible de faire communier un ordinateur ou tout autre équipement réseau connecté en WiFi avec un équipement connecté sur le réseau CPL au modem routeur.

Voutrouvrez dans les chapitres 2.2.1 à 2.2.3 différents exemples de réseaux purement CPL. Rien ne vous empêche d'y ajouter des périhériques WiFi. Par exemple, une box Internet connectée au réseau CPL d'une part, et un ordinateur portable WiFi connecté à cette même box en WiFi, d'autre part.

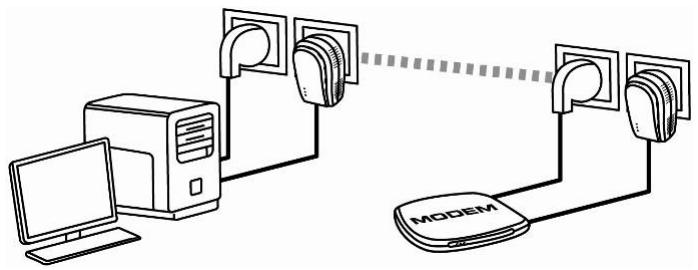

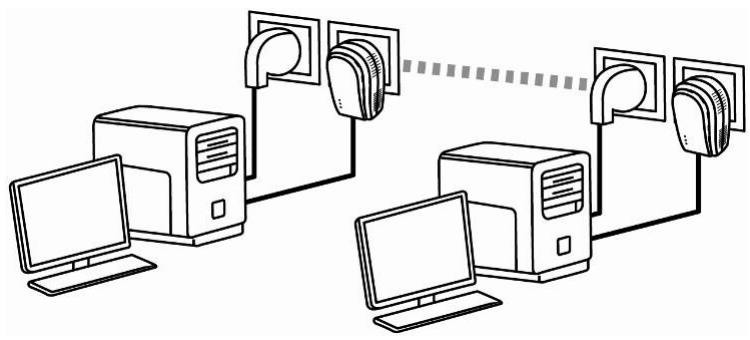

2.2.1. Connecter deux ordinateurs dans un réseau CPL

2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou une console de jeu dans un réseau CPL

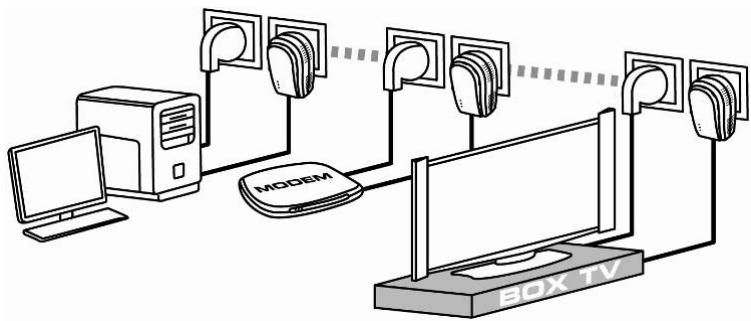

2.2.3. Connecter une box Internet à un décembre TNT dans un réseau CPL

2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 C/Multi Duo

Le standard Homeplug AV des adaptateurs Hercules ePlug 200 n'est pas compatible avec le standard Homeplug 1.0 des adaptateurs Hercules ePlug 85 et des adaptateurs Homeplug 14 Mbits/s, mais ces deux standards peuvent coexist. En effet, si vous avez déjà installé un réseau CPL au standard Homeplug 1.0 (par exemple des adaptateurs Hercules ePlug 85), vous ne pourrez pas y ajouter d'adaptateurs Hercules ePlug 200. En revanche, rien ne vous empêche d'insteller dans votre habitation un deuxième réseau composé d'adaptateurs Hercules ePlug 200 et de pérophériques compatibles Homeplug AV.

Pour installer un réseau CPL :

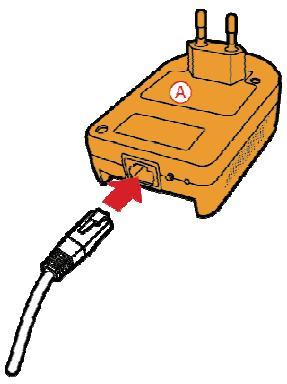

1. Connectez le cable Ethernet à la prise Ethernet de votre premier adaptorateur.

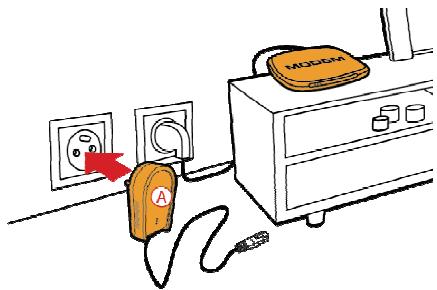

Hercules ePlug 200 C :

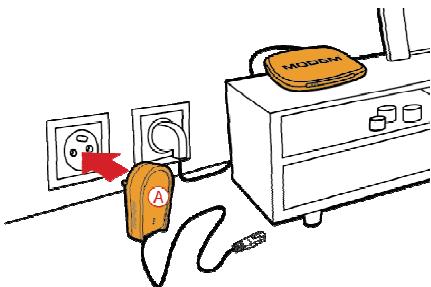

1. Branchez l'adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

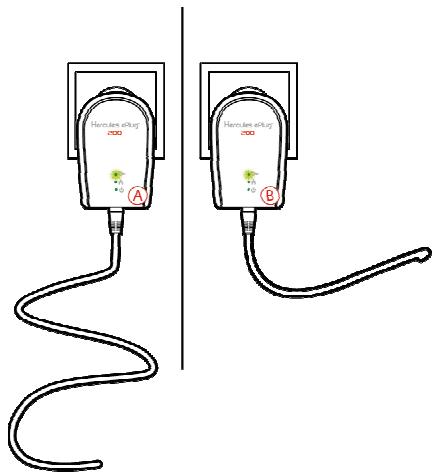

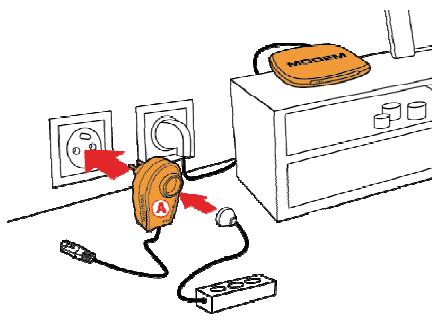

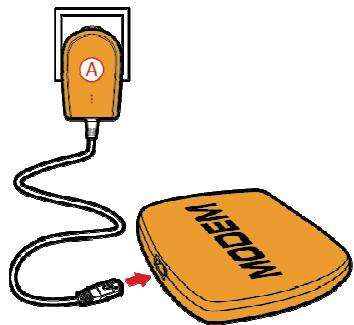

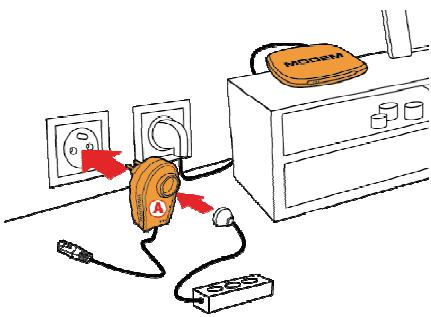

Hercules ePlug 200 Multi :

Sur Hercules ePlug 200 Multi: si vous le souhaitez, branchez un autre équipement sur la prise supplémentaire (multiprise, modem, imprimante...)

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre apparéil réseau (par exemple, un modem routeur).

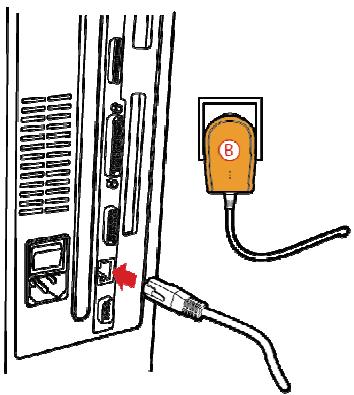

1. Connectez le cable Ethernet à la prise Ethernet de votre deuxième adaptateur.

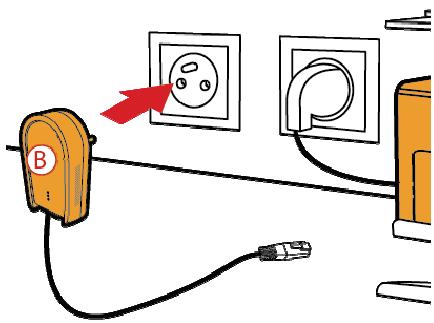

1. Branchez l'adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

Afin d'optimiser le transfert des données sur le réseau CPL, évitez de brancher votre adaptateur directement sur une multiprise.

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre apparéil réseau (par exemple, un ordinateur).

Lorsque vos adaptateurs sont connectés, le voyant (statut de connexion) s'allume et indique le bon fonctionnement du réseau. La qualité du signal est également indiquée par un code couleur, expliqué au chapitre 1.5. Description des voyageants.

Votre ordinateur peut maintainer acceder à Internet via votre modem, car les deux apparéils sont connectés entre eux par le réseau CPL et ont le même mot de passer réseau.

2.4. Vous avez deja créé un réseau CPL : ajust d'un nouvel adaptateur à votre réseau (Hercules ePlug 200 C/Multi Solo ou Duo)

Prenons l'exemple d'une maison dans laquelle vous avez déjà installé un réseau CPL composé d'adaptateurs Homeplug au standard AV (Hercules ePlug 200 C/Multi, par exemple). Vous souhaitez maintainant installer un ou plusieurs nouveaux adaptateurs Hercules ePlug 200 C/Multi pour pouvoir agrandir votre réseau et connecter ainsi de nouveaux périphériques (imprimante, modem, routeur, console de jeu...).

1. Connexion Ethernet et branchement électrique de votre nouvel adaptor Hercules ePlug 200 C/Multi

1. Connectez le cable Ethernet à la prise Ethernet de votre nouvel adaptorateur.

Hercules ePlug 200 C :

Hercules ePlug 200 Multi :

1. Branchez le nouvel adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

Afin d'optimiser le transfert des données sur le réseau CPL, il est préféable de ne pas brancher votre adaptateur directement sur une multiprise.

Sur Hercules ePlug 200 Multi: si vous le souhaitez, branchez un autre équipement sur la prise supplémentaire (multiprise, modem, imprimante...)

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre apparéil réseau (par exemple, un modem routeur).

1. Appuyez pendant 2 à 4 secondes sur le bouton d'association de l'un des adaptateurs déjà connectés au réseau.

Vouavesmaintenant2minutes pourassocier le nouvel adaptateur.

1. Appuyez pendant 2 à 4 secondes sur le bouton d'association de l'adaptateur Hercules ePlug 200 C/Multi.

Le voyageant doit s'allumer lors de la connexion au réseau.

1. Renouvelez l'opération pour ajouter un autre adaptateur Hercules ePlug 200 C/Multi.

2. Connexion au réseau

Le mot de passer réseau est appliqué à l'adaptateur Hercules ePlug 200 C/Multi qui peut désormais communiquer avec tous les adaptateurs du réseau existant.

Si la connexion de votre adaptateur au réseau a échoué, plusieurs causes sont possibles.

Cause n^1 : Vous n'avez peut'être pas effectué correctement l'association :

• Appuyez entre 2 et 4 secondes sur le bouton d'association (également appelé bouton de sécurisation chez certains constructeurs) de l'adaptateur faisant partie de votre réseau existant.
• Effectuez l'association en appuyant entre 2 et 4 secondes sur le bouton d'association de votre adaptateur Hercules ePlug 200 C/Multi. Vous disposez de 2 minutes pour cette opération.

Cause n^2 : Voiture adaptateur n'est peut-être pas correctement branché sur une prise électrique ou cette prise n'est pas alimentée:

• Vérifiez que levoyant d'alimentation de l'adaptateur s'allume.

Cause n^3 : Voiture reseau electrique est peut'être fortement perturbé par d'autres apparèils proches de votre adaptateur:

• Évitez de brancher votre adaptateur directement sur une multiprise.
• Débranchez les apparèils connectés proches de l'adaptateur.
• Essayez de brancher l'adaptateur sur une autre prise.

2.5. Comment changer le mot de passer réseau

Lorsque vous installez un réseau CPL, un mot de passer aléatoire est automatiquement généré. Vous pouvez générer un nouveau mot de passer aléatoire en toute simplicité grâce à la fonction de réinitialisation du bouton d'association.

Si vous changez le mot de passer réseau d'un adaptateur, celui-ci ne peut plus faire partie du réseau.

• Appuyez pendant plus de 10 secondes (version ePlug 200 C) ou entre 8 et 12 secondes (version ePlug 200 Multi) sur le bouton d'association de l'adaptateur dont vous souhaitez changer le mot de passer.
• Attendeze le redémarrage de l'adaptateur.
• Associez les autres adaptateurs en appuyant entre 2 et 4 secondes sur le bouton d'association de l'adaptateur qui fait déjà partie du réseau que vous souhaitez créé, puis sur celui que vous souhaitez intégrer à ce réseau.
• Renouvelez l'opération pour tous les adaptateurs.

3. SUPERVISER SON RESEAU AVEC HERCULES ePLUG STATION

Le logiciel Hercules ePlug Station a ete concu pour vous permettre de superviserYOUR reseau CPL. A partir des informations qui you seront demandees, you accederez à la representation de tous les appareils connectés à your reseau CPL pour en verify le fonctionnement et le debit, piace par piece.

3.1. Téchéarger Hercules ePlug Station

Hercules ePlug Station est disponible en téléchargement sur le site http://www.hercules.com, dans la rubrique Téchéargements de l'univers CPL.

Sur le site Hercules, selectionnez la version correspondant à votre produit, suivez la procédure et enregistrez le fjichier d'installation sur votre disque dur.

• Double-cliquez sur le fichier ePlugStation_Setup.exe à partir de l'emplacement où vous l'avez enregistré, pour lancer l'installation.

Pour utiliser Hercules ePlug Station, la configuration minimale de votre ordinateur doit être la suivante :

-Intel Pentium III,AMD Athlon/AMD-K6
-64Mo de RAM
- Carte réseau Ethernet 10/100 RJ-45
- Lecteur de CD-ROM
- 50 Mo d'espace disponible sur le disque dur
- Système d'exploitation : Microsoft Windows 2000, XP, Vista, 7

• Si un averissement de sécurité Windows s'affiche, cliquez sur Executer.
• Choisissez l'emplacement d'extraction des fichiers, puis cliquez sur Suivant.

A la fin de l'extraction, une fenêtre Hercules ePlug Station s'ouvre.

• Cliquez sur le bouton Installer Hercules ePlug Station.

L'écran de bienvenue de l'assistant d'installation de ePlug Station s'affiche.

• Cliquez sur Suivant.

• Sélectionnez J'accepte les termes du contrat de licence, puis cliquez sur Suivant.

• Sélectionnez l'emplacement d'installation de ePlug Station, puis cliquez sur Suivant.

• Cliquez sur Installer pour valider vos choix et lancer l'installation.

ePlug Station s'installe à l'emplacement choisi.

• Cliquez sur Terminer pour fermer l'assistant.

Une icône de raccourci vers ePlug Station est désormais presente sur le Bureau et l'étape 1 de l'assistant d'installation Hercules ePlug s'affiche.

L'objet est maintainant d'aider ePlug Station à identifier les adaptateurs de votre réseau (via leur adresse MAC) et de leur attribuer un emplacement dans la maison.

• Etant donné que vous n'avez pas encore configuré les paramètres de supervision de votre réseau, cliquez sur Lancer l'assistant. Par la suite, vous pourrez cliquez sur Acceder directement à Hercules ePlug Station.

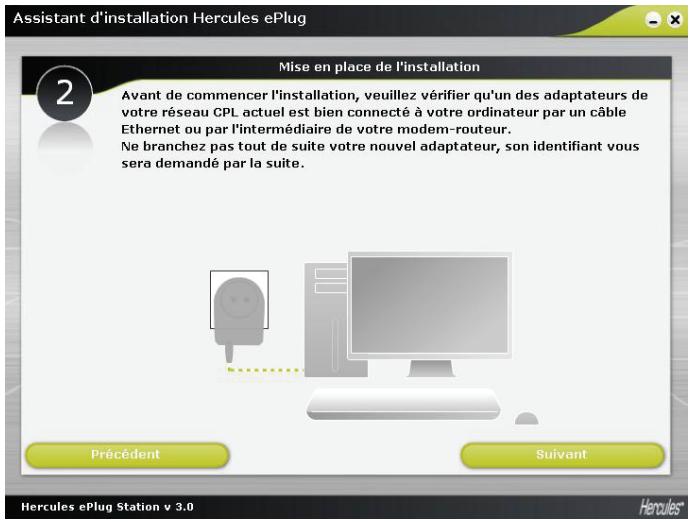

• A l' étape 2, vérifie le branchement de l'adaptateur CPL à votre ordinateur ou votre modem-routeur.
• Cliquez sur Suivant.

• A l' étape 3, Sélectionnez dans la liste déroulante la piece dans laquelle est installé l'adaptateur CPL connecté à votre ordinateur.
• Cliquez sur Suivant.

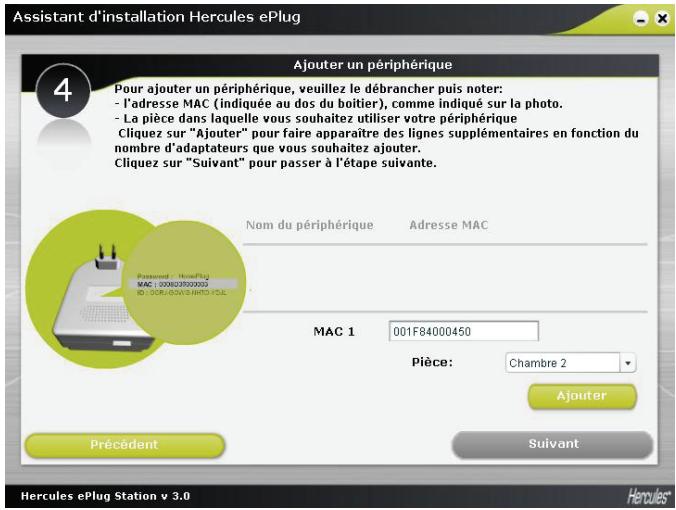

• A l'été 4, entrez l'adresse MAC du deuxième adaptateur CPL de votre réseau et sélectionnez la pièce dans laquelle il est installé.

Vous devrez peut'être débrancher l'adaptateur pour noter l'adresse MAC. Une fois rebranché, celui-ci fera toujours partie du réseau, il ne sera pas nécessaire de le réassociier.

• Cliquez sur Ajouter et repeteze l'opération pour tous les autres adaptateurs que vous possedez.

Un tableau récapitule tous les périhériques installés avec leur emplacement et leur adresse MAC.

• Cliquez sur Suivant.

Assistant d'installation Hercules ePlug

Branchement de l'adaptateur

5

Vous pouvez maintainant aller brancher votre nouvel adaptateur Hercules eplug sur une prise electrique proche de l'appareil que vous souhaitez connecter au reseau.

Une fois l'adaptateur branché, reliée-le à votre appellé grâce au cable Ethernet fourni. Puis, revenez à ce assistant d'installation et clíquez sur "Suivant".

Hercules

Précedent

Suivant

• A l' étape 5, connectez votre nouvel adaptateur conformément aux instructions affichées à l'écran.
• Cliquez sur Suivant.

Assistant d'installation Hercules ePlug

Branchement de l'adaptateur

6

Attention, pour continuer l'installation, vos adaptateurs doivent appartenir au même réseau.

Si pour une raison quelconque, vos adaptateurs ne sont pas associés, veilleze suivre la Procedure suivante pour chacun des adaptateurs:
- Appuyez sur le bouton de l'adaptateur connecté en Ethernet à votre ordinaire.

Appuyez ensuite sur le bouton de l'adaptateur que vous souhaitez associier.

Précedent

Suvant

• A l' étape 6, vérifie que vos adaptateurs sont connectés au même réseau (levoyant s'allumer). Si ce n'est pas le cas, suivez les instructions affichées à l'écran.

Hercules

doit

• Cliquez sur Suivant.

-A I'etape 7, cliquez sur Lancer ePlug Station.

3.3. Supervisor son réseau CPL

L'onglet Général présente la configuration générale de votre réseau CPL, avec les informations relatives à la piece, l'adresse MAC de l'adptateur, l'état du réseau et le débit.

L'information Vous étés connecté à correspond à l'adaptateur auquel est connecté l'ordinateur utilisant ePlug Station.

L'indicateur d'etat du réseau varie selon la qualite du réseau : vert (connexion de très bonne qualite), orange (connexion de qualite moyenne), rouge (connexion de qualite medicore).

3.4. Ajouter un ou plusieurs adaptateurs à son réseau de surveillance Hercules ePlug Station

Il se peut que vous ayez ajoute un troisième et un quatrième adaptateurs pour étendre votre réseau CPL à d'autres pieces de la maison. Pour qu'ils apparaissent dans Hercules ePlug Station, vous allez devoir entre leurs informations (piece, adresse MAC)

-Dans I'onglet Général, cliquez sur Ajouter un périhérique.

• Débranchez l'adaptateur CPL que vous souhaitez ajouter au réseau de surveillance pour noter son adresse MAC, entrez l'adresse dans le champ correspondant et Sélectionnez dans la liste déroulante la pièce dans laquelle il est installé.

• Cliquez sur Ajouter et repeteze l'opération pour tous les autres adaptateurs que vous souhaitez ajouter.

• Cliquez sur lorsque vous avez terminé.

• Branchez l'adaptateur sur la prise et dans la pièce ajusté.

• Cliquez sur

• Connectez l'adaptateur conformément aux instructions affichées à l'écran.

• Cliquez sur

• Cliquez sur Fermer.

Le nouvel adaptateur apparait dans la configuration générale de votre réseau CPL.

3.5. Scanner le réseau

Un scan automatique du réseau est effectué chaque fois que vous ouvrez Hercules ePlug Station ou que vous accédez à l'onglet Général. Vous pouvez effectuer un scan manuel à partir de l'onglet Général en cliquant sur le bouton Scanner le réseau.

Pour annuler le scan automatique du réseau, accedez à l'onglet Informations et décochez la case Scanner automatiquement le réseau.

Désormais, seul le scan manuel permettra de rafraîchir la configuration générale de votre réseau CPL.

3.6. Modifier l'emplacement d'un adaptateur

Si vous avez débranché un adaptateur pour le rebrancher dans une autre piece de la maison, vous pouvez modifier l'information d'emplacement dans ePlug Station pourmettre à jour la configuration générale de votre réseau.

• Dans l'onglet Général, cliquez sur l'icone en haut à droite de la représentation de la piece.

ENTSSURVOTREADAPTATEUR.

Pour modifier les parametres de cette adaptorateur, veillez renseigner son adresse MAC (nette MAC) ainsi que la pièce dans laquelle vous souhaitez l'utiliser.

• Vérifiez que l'adresse MAC est correcte, puis sélectionné dans la liste déroulante la nouvelle piece.

• Cliquez sur

3.7. Modifier le mot de passer de son réseau CPL

Pour communiquer entre eux,les adaptateurs de vourereseau CPLdoivent avoir le même mot de passage. Vous pouvez modifier celui-ci dans ePlug Station en veillant à l'appliquer a tous les adaptateurs du même reseau.

• Dans l'onglet Paramètres avancés, entrez le nouveau mot de passer réseau dans le champ correspondant.
  -Cochez la case Appliquer le mot de passer à tous les périhériques du réseau.

Si vous cochez la case Appliquer le mot de passer sur le périhérique connecté au PC seulement, l'adaptateur connecté au PC ne fera plus partie du réseau.

• Cliquez sur Changer le nom du réseau.

• Dans la fenêtre d'ajretissement, cliquez sur

• Notez le nom du réseau, puis cliquez sur Fermer.

3.8. Mettre à jour le firmware

Pour bénéficier de la première version du firmware, vous pouvez visiter le site Hercules (http://ts.hercules.com) et vérifier la présence d'un nouveau firmware pour vos adaptateurs ePlug. Suivez les instructions et enregistrez le fjichier sur votre disque dur.

-Dans I'onglet Boite a outils, cliquez sur le bouton

• Cliquez sur le bouton Mettre à jour le firmware.

et selectionnez l'emplacement du fichier.

3.9. Restaurer les paramètres d'usine de l'adaptateur ePlug connecté au PC

Si vous rencontres un problème de connexion, vous pouvez restaurer les paramètres d'usine à partir d'ePlug Station.

Cette action restaure les paramétres d'usine de l'adaptateur connecté au PC uniquement. Si vous avez préalablement modifié le mot de passer réseau, cet adaptateur ne fera plus partie du réseau.

La restauration des paramètres d'usine dans ePlug Station équivaut à une réinitialisation via le bouton de réinitialiation de l'adaptateur Hercules ePlug 200 C (appui entre 3 et 5 secondes) ou le bouton d'association de l'adaptateur Hercules ePlug 200 Multi (appui long supérieur à 15 secondes).

4. VOTRE RESEAU CPL EN PRATIQUE

Maintenant que votre réseau CPL est installé, il est temps de passer à quelques applications pratiques. Dans les chapitres suivants, nous allons vous montré comment partager des dossiers, une imprimante, ou faire profiter ses amis de sa connexion ADSL pour jouer en ligne.

4.1. Quelques prééquis

• Les procédures décrites dans ce chapitre différent selon le système d'exploitation. Veillez à bien vous reporter aux chapitres correspondant à votre système.
• Vous avee cree un reseau CPL compose d'un ou plusieurs peripheriques (ordinateur(s), modem, routeur, « Box » Internet, imprimante...).
• Les procédures de partage de connexion Internet s'appliquent aux ordinateurs ou périphériques connectés à votre modem routeur via un réseau CPL composé d'adaptateurs Hercules ePlug.
• Pour partir une connexion Internet, votre routé et votre modem (ADSL Ethernet, Câble ou « Box » Internet) doivent être branchés à un adaptateur Hercules ePlug lui-même branché sur une prise de courant, puis allumés, et votre ligne Internet doit être activée.

4.2. Identifier son type de réseau CPL : Infrastructure ou Ad hoc

Le type de réseau CPL dépendra du matériel dont vous disposez.

Vous reliez...	Vous étés en mode...
un ou plusieurs ordinateurs à un modem routeur ADSL (ou un modem ADSL Ethernet relié à un routeur).	Infrastructure, dans lequel les adaptateurs sont connectés à votre routeur. Le mode Infrastructure convient à l'échange de données, au jeu en réseau, mais aussi au partage de connexion Internet et/ou d'une imprimante sur plusieurs ordinateurs. Pour savoir comment installer et configurer votre modem routeur ou votre routeur, reportez-vous à la documentation du fabricant.
l'un de vos ordinateurs par cable directement à un modem ADSL USB ou Ethernet	Ad hoc (aussi appelé Peer to Peer ou ordinateur à ordinateur), dans lequel les ordinateurs sont directement connectés les uns aux autres, par cable ou par CPL, sans aucun routeur. Le mode Ad hoc convient à l'échange de données ou au jeu en réseau entre deux ordinateurs.

4.3. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un réseau d'ordinateurs, partir des données, une imprimante ou une connexion ADSL entre des ordinateurs équipés de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au même groupe de travail. En revanche, si vous effectuez le partage entre Windows Vista et un système d'exploitation antérieur, veillez à bien définir le même groupe de travail sur tous vos ordinateurs. Pour savoir comment creer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

Vouv avez associéVote ordinateur a un reseau privé (par opposition a un reseau public). A ce titre, les options de discovery (c'est-à-dire la possibilité de voir des périhériques et ordinateurs extérieurs et d'être vu par d'autres reseaux) sont activées, mais pas les options de partage. Vous allez donc devoir les activer manuellement avant de pouvoir partager vos dossiers, votre connexion Internet ou votre imprimante.

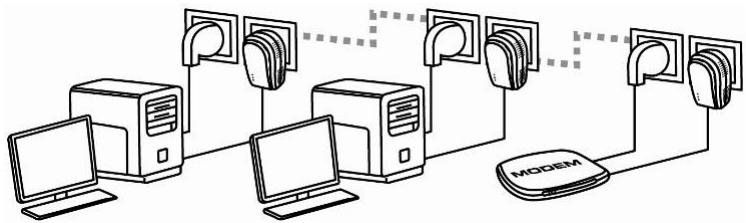

4.3.1. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure

Rappel: Si vous disposez d'une box Internet, d'un modem routeur ou d'un routeur connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les ordinateurs sont connectés à leur point d'accès, en l'occurrence libre voce, leur modem routeur ou leur routeur connecté à un modem, via le réseau CPL. Le mode Infrastructure est idéal pour échanger des données, jour en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs.

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :

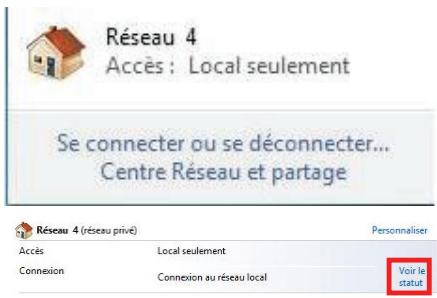

1. Accédez au Centre Réseau et partage. Pour ce faire, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.
2. Cliquez sur le lien Voir le statut.

1. Dans la fenêtre État de Connexion réseau, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

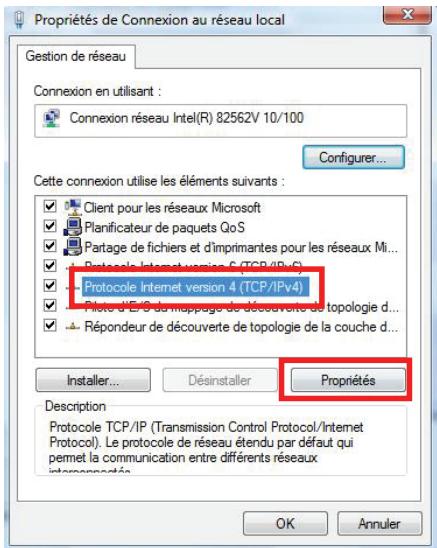

1. Dans l'onglet Propriétés de Connexion réseau, Sélectionnez Protocole Internet version 4 (TCP/IPv4).
2. Cliquez sur Propriétés.

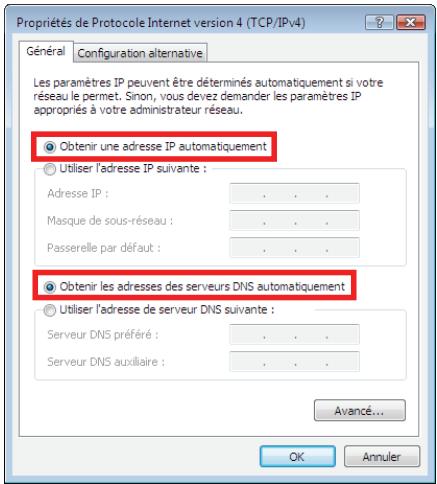

1. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), Sélectionnez Obtenir une adresse IP automatique et Obtenir les adresses des serveurs DNS automatique.
2. Cliquez sur OK pour valider.
3. Procedez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour acceder à Internet, il vous suffit maintainant de lancer votre navigateur Internet.

4.3.2. Windows Vista : Partager une connexion ADSL dans un réseau de type Ad hoc

Prenons l'exemple d'un réseau CPL Hercules compose, d'une part, d'un modem ADSL USB ou Ethernet directement relié par un cable à l'un de vos ordinateurs (que l'on appellera Point de connexion A), et, d'autre part, d'un ordinateur (que l'on appellera Point de connexion B) qui peut acceder à Internet.

Point de connexion A
Point de connexion B

Voues etes en mode Ad hoc. Dans ce mode, les ordinateurs sont directement connectés entre eux, sans point d'acces (ou routeur), via le réseau CPL. Pour que le Point de connexion B accede à la connexion ADSL du Point de connexion A:

• Le Point de connexion B doit faire partie du même réseau CPL que le Point de connexion A.
• L'ordinaire relié au modem doit être allumé.
  -La ligne Internet doitetre activée.

Actuellement connecté à :

Connexion haut débit

Accès: Réseau local et Internet

Réseau 4

Accès: Local seulment

Se connecter ou se déconnecter...

Centre Réseau et partage

1. Accédez au Centre Réseau et partage en cliquant sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.

Avant de mettre en partage vos dossiers,YOUR imprimante ou votre connexion, youdevezactiverlepartagedepuisleCentreRéseau et partage.

1. Cliques sur Gérer les connexions réseau.

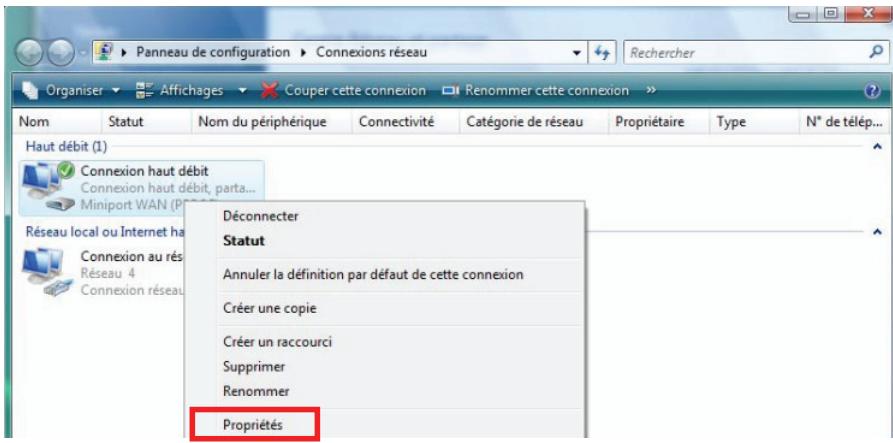

1. Cliquez avec le bouton droit de la souris sur Connexion haut débit, puis selectionnéz l'option Propriétés.

1. Dans l'onglet Partage, cochez les cases Autoriser d'autres utilisateurs du réseau à se connecter via la connexion Internet de cet ordinateur et Etablier une connexion d'accès à distance chaque fois qu'un ordinateur de mon réseau tente de se connecter.

Note: L'option Etablier une connexion d'accès à distance chaque fois qu'un ordinateur de mon réseau tarde de se connecter permet d'activer la connexion Internet de l'ordinateur connecté au modem si ce dernier ne l'est pas au moment où un autre ordinateur souhaite se connecter à Internet.

Vous pouvez maintainant acceder à Internet via tous les ordinateurs de votre réseau.

4.3.3.Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous devez activer le partage depuis le Centre Réseau et partage.

Remarque: pour ouvrir le Centre Résseau et partage, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.

Activier le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désacté

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut acceder aux fichiers et aux imprimantes qu'elles auras partegés à partir de cet ordinateur.

Activer le partage de fichiers

Desactiver le partage de fichiers

Appliquer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage de dossiers publics

Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent partager.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton © situé en regard de Partage de dossiers publics.

• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers (seul l'accès à la consultation des dossiers sera possible) ou selectionnez Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et creator des fichiers (le contenu de ces dossiers ne contiendaure aucune limitation en termes de consultation, d'écriture ou autre).

Partage de dossiers publics

Désactivé

Quand le partage du dossier Public est activé, les personnes du réseau peuvent acceder aux fichiers du dossier Public. Qu'est-ce que le dossier Public?

Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers
Activer le partage a fin que toute personne avec un acces reseau puisse ouvir, modifier et creer des fichiers
Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'acceder à ce dossoir)

Appliquer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage d'imprimante

Remarque : pour activer le partage d'imprimante, vous doivent avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton © situé en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Partage d'imprimante

Désacté

Quand le partage d'imprimante est activé, les personnes avec un accès réseau peuvent se connecter aux imprimantes attachées à l'ordinateur et les utiliser.

Activer le partage d'imprimante

Desactiver le partage d'imprimante

Appliqueer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidés et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton ©itué en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multimédias Désactivé

Quand le partage des fichiers multimédias est activé, les personnes et les périphériques du réseau peuvent acceder aux morceaux musicaux, aux images et aux videos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partagés sur le réseau.

• Dans la fenêtre Partage des fichiers multimédias qui s'affiche, cochez la case Partager mes fichiers multimédias.

• Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramètres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental,CHOISIR les types de média à partager,etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

4.3.4. Windows Vista : Mettre en partage des dossiers publics ou personnels

Rappel: Sous Windows Vista, il existe deux types de dossiers: les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier apparentant à un utilisateur spécifique créé sur l'ordinaire, alors qu'un dossier public est un dossier que tout autre utiliseur de cet ordinateur ou du même réseau peut partir. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partir des dossiers personnels (voitre dossier d'images

personnelles, par exemple), il sera nécessaire de désir les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiqué dans la procédure ci-après.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir. Ici, votre dossier Images.
2. Clique à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.

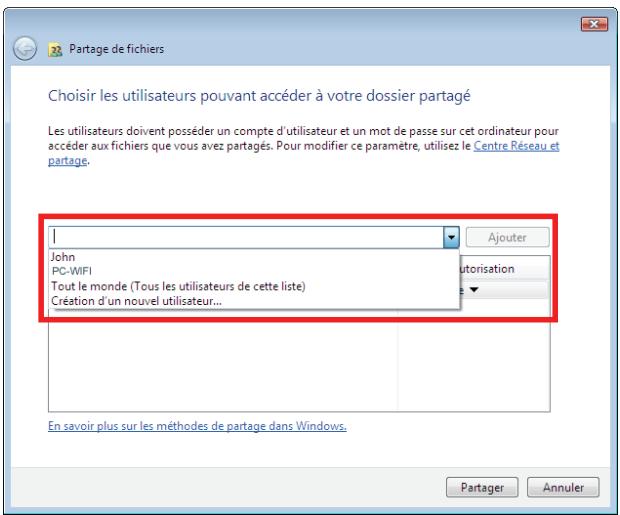

1. Dans la fenêtre Partage de fichiers, Sélectionnéz le ou les utilisateurs qui pourrait acceder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou selectionner des utilisateurs spécifiques préalablement créé sur votre PC. Vous pouze également créé de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utiliser...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur: Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'acceder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: \PC\Utilisateurs\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminate.

Le dossier est désormais partagé. Vous pouvez maintainer afficher tous les dossiers et fichiers partagés sur l'ordinaire ou les dossiers partagés sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montré tous les dossiers réseau partagés sur cet ordinateur

4.3.5. Ordinateurs sous Windows Vista : Acceder aux dossiers partages

1. Dans l'explorateur de fichiers, accessible dans Demarrer/Ordinateur, double-cliquez sur Reseau.

Vous accedez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: Utilisateurs\Mes documents\Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.
2. Si un mot de passer a ete definez saisissez voire nom d'utiliser et your mot de passage.

Tous les dossiers partages apparaissent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partages.

4.3.6. Windows Vista: Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison connectés en reseau via des adaptateurs Hercules ePlug.

Pour acceder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans le Centre Réseau et partage (voir le chapitre 4.3.3. Activer le partage). Ensuite l'imprimante doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

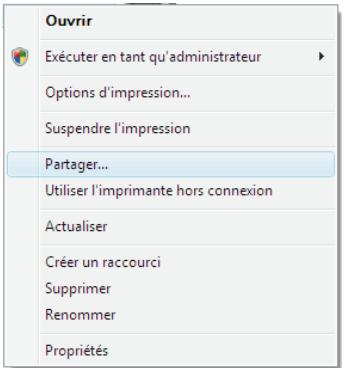

1. Cliquez avec le bouton droit de la souris sur l'imprimante et selectionnez l'option Partager...

1. Dans la fenêtre Propriétés de Imprimante, cliquez sur le bouton Modifier les options de partage.

2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

3. Cochez la case Partager cette imprimante.

4. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
5. Cliquez sur Appliquer, puis sur OK.

4.3.7. Ordinateurs sous Windows Vista : Acceder à l'imprimante partagée

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliquez sur Suivant.
3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

1. Validez le nom de votre imprimante, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

4.4. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créé un veritable réseau domestique.

Les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

4.4.1. Windows XP : Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Assistant Nouvelle connexion

Connexion Bureau à distance

Connexions réseau

HyperTerminal

Assistant Configuration du réseau

L'Assistant a trouve un matériel réseau déconnecté.

Les connexions réseau ci-dessus sont déconnectées. Connectés ou cables réseau ou autrement connecté vous matériel réseau, puis clécuite suvant.

Connexions

Connexion au reseau local

Realtek RTL8139/810x Family Fast Ethernet NIC

gnorerelmatériel réseau déconnecté

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Voulez-vous utiliser une connexion partagée?

L'Assistant a trovou une connexion Internet partagée sur l'ordinaire "Perhépérique de partage de connexion Internet inconnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Oui, utilise la connexion partagée pour l'accès Internet de cet ordinateur (recommande)
Non, me permettre de besoin un autre moyen de me connecter à Internet

<Précièdent

Suivant

Annuler

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.
   L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.
   La fenetre ci-contre peut apparaitre si l'Assistant a trouve un matériel réseau déconnecté.
3. Si vous connexion réseau Ethernet ne figure pas dans la liste, cochez la case Ignorer le matériel réseau déconnecté, puis cliquez sur Suivant. Sinon, quitterz l'assistant en cliquant sur Annuler et établissez la connexion de votre péripérisque réseau à votre routeur (pour de plus amples informations, reportez-vous au manuel de votre routeur).
   La fenêtre ci-contre peut apparaitre si l'Assistant a trouvez une connexion Internet partagée sur l'ordinateur.
4. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

1. Dans la fenêtre Sélectionnez une méthode de connexion, désisissez l'option Autre.
2. Dans la fenêtre suivante, Sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

1. Si la fenêtre ci-contre apparait, Sélectionnez la connexion au réseau local (voite carte réseau Ethernet), puis cliquez sur Suivant.

1. Lorsque cet écran d'ajretissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez un modem routeur Hercules, vos ordinateurs sont deja protégés par le pare-feu intégré.

Assistant Configuration du réseau

Votre ordinateur a plusieurs connexions.

Cer ordinaireupleplusieiconnexions.LAassistantpactegrogrpeeconnnexionspourquelesalphairesdoultesusiluantispuisent communiquere.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisis à ma place les connexions appropriées (recommende)

Me laisser的成长xionx mon reseau

En apprendé davantage sur Les liaisons réseau

<Précedent

Suivant>

Annuler

Assistant Configuration du réseau

Donnez à cet ordinateur une description et un nom.

Description de l'ordinaire :

Mon ordinateur VwFi

Exemples: ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinatéur

ordi-wifi

Exemples:FAMILLE ou CATHERINE

Le nom de l'ordinaire actuel est Mon ordinaire WFi

Cerains fournisseurs de services Internet demandent a ce que vous utilisez un nom d'ordinaireur

spécifique. C'est souvent le cas pour les ordinateurs équipés d'un modem cable

Si c'est le cas de voite ordinaire, ne modifies pas le nom d'ordonneur fouin par Yourfounisseur de services Internet.

En apprendre plus sur les noms d'ordinaireur et les descriptions

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Nommez voitréseau.

Nominez-vous reseau en specificif un nom de groupe de travail ci-dessus. Tous les ordinateurs de cette reseau devraientoir le même nom de groupe de travail.

Nom du groupe de travail

MAISON

Exemples:DOMICILE ou BUREAU

<Précièdent

Suivant >

Annuler

1. Lorsque vous ordinateur compte au moins trois connexions (ou périhériques réseau de type Ethernet, Firewire ou WiFi), la fénètre cicontre s'affiche. Dans ce cas, laissez l'assistant désirir les connexions appropriées.

2. Cliques sur Suivant.

3. Saisissez le nom de l'ordinateur et eventuellesment une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-CPL ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entre, puis cliquez sur Suivant.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

Assistant Configuration du réseau

Vous avez presque fini...

You've dessexecutor l'Assistant Configuration du réseau sur chaque ordreurs du réseau. En cas de l'ordinateur, la configuration est optimale et compatible à XP, vous pouverez utiliser le CD de Windows XP ou le disque d'installation du réseau.

Queyoulez-vousfaire？

Creer un disque d'installation du réseau
Utiliser le disque d'installation du réseau que je possede déjà
Utiliser mon CD de WindowsXP
Terminer uniquement cet Assistant, je n'ai pas besoin de f'executer sur d'autres ordinateurs

<Précièdent

Suiyant>

Annuler

Assistant Configuration du réseau

Fin de l'Assistant Configuration du réseau

Vous avez correctement parameter cet ordinaire pour la mise en réseau domestique ou petite entreprise.

Pour oblvenir d'idae sur la mise en réseau ou petite surveillance, les personnes dont les rubisquues suvantielles dans le Centre d'idae et de support

Partager les fichiers et dossiers
Utiliser le dossier Documents partaqés

Pour afficher d'autres ordinaures sur le réseau, clique sur Démarer plus clique sur FAVOR des réseaux.

Pour fermer cet Assistant, cliquez sur Terminer.

<Précièdent

Termines

Annuler

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complément d'information relatif au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

4.4.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc

Procedez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Assistant Nouvelle connexion

Connexion Bureau à distance

Connexions reseau

HyperTerminal

1. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avons choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Assistant Configuration du réseau

L'Assistant a trouve un matériel réseau déconnecté.

Les connexions résecuré ci-dessus sont déconnectées. Connectez os cables réseau ou autrement connectéveau matériel réseaux,puis clique sur Suvaint.

Connexions :

Connexion au reseau local Realtek RTL8139/810x Family Fast Ethernet NIC

Ignorer le matériel réseau déconnecté

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Voulez-vous utilise une connexion partagée?

L'Assistant a trouvez une connexion Internet partagée sur l'ordinaireur "Periphérique de partage de connexion Internet incomnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Dui, utilise la connexion partagée pour l'accès Internet de cet ordinateur (recommande)
Non. me permettre deCHOISIR un autre moyen de me connecter à Internet

<Précièdent

Suivant>

Annuler

Sur l'ordinateur équipé du modem ADSL :

Assistant Configuration du réseau

Selectionnez une méthode de connexion.

Sélectionnéz la description qui correspond le mieux à cet ordinateur :

Cet ordreine se connecte directement @ Internet. Les autres ordreineurs de mon réseau se connecten @ Internet via cet ordreineur.

Voir un exemple.

Coi ordreurse connecte a Internet via un autre ordreur de mon réseau domestique ou via une passereille résidentiale.

Voir un exemple.

Autre

En savoir plus sur les configurations reseau domestique et petite entreprise

<Precedent

Suivant>

Annuler

La fénètre ci-contre peut apparaître si l'Assistant a trouve un matériel réseau déconnecté.
3. Si vous connexion reseau Ethernet ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quittez l'assistant en cliquant sur Annuler et établissez la connexion de votre péripérisque reseau à votre routeur (pour de plus amples informations, reportez-vous au manuel de votre routeur).
La fenêtre ci-contre peut apparaître si l'Assistant a trouvez une connexion Internet partagée sur l'ordinateur.
4. Sélectionnez Non, me permettre de désirs un autre moyen de me connecter à Internet, puis cliquez sur Suivant.
5. Dans la fenêtre Sélectionnez une méthode de connexion,CHOISSEZ l'option Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur.
6. Cliquez sur Suivant, puis selectionnez la connexion Internet correspondant à votre modem. Cliquez de nouveau sur Suivant.

1. Lorsque votre ordinateur compte au moins trois connexions (ou péripériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci contre s'affiche. Dans ce cas, sélectionnez l'option Me laisser désirir les connexions à mon réseau, puis cliquez sur Suivant.

1. Parmi les connexions proposées, laissez cochée la case correspondant à votre connexion au réseau local et décochez les autres, puis cliquez sur Suivant.

Sur les ordinateurs qui vont utiliser la connexion Internet partagée :

1. Dans la fenêtre Sélectionnez une méthode de connexion,CHOISSEZ l'option Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentière.
2. Cliquez sur Suivant.

Assistant Configuration du réseau

Votre ordinateur a plusieurs connexions.

C ordinateur compte plusieurs connexions. L'Assistant peut regrouper ces connexions pour que les autres ordinateurs les utilisant puissant communiquer.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisir à ma place les connexions appropriées (recommandé)

Me laisser的成长 les connexions à mon réseau

En apprend davantage sur Les liaisons reseau.

<Précièdent

Suivant>

Annuler

Poursuivez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Donnez à cet ordinateur une description et un nom.

Description de l'ordinaire: Mon ordinaire WFi

Exemples: ordinateur du salon ou ordinateur de Catherine

Nom de I'ordinateur: ordi-wif

Exemples:FAMILLE ou CATHERINE

Le nom de l'ordinateur actuel est Mon ordinateur VMI

Certains fournisse des services Internet demandant a ce que vous utilisez un nom d'ordinateur speclique. C'est souvent le cas pour les ordinateurs équips d'un modem cable. Si c'est le cas de toute ordreur, ne modifies pas le nom d'ordinateur fournir par toute fournisse des services Internet.

En apprendie plus sur les nombres d'ordinateur et les descriptions

Suivant

Annuler

Assistant Configuration du réseau

Nommez voite rseau.

Nominez-vous reseau en speclifien un nom de groupe de travail ci-dessus. Tous les ordreuteurs de cette reseau deviennent avoir le meme nom de groupe de travail.

Nom du groupe de travail:

MAISON

Exemples:DOMICILE ou BUREAU

Suivant>

Annuler

1. Lorsque votre ordinateur compte au moins trois connexions (ou périphériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci contre s'affiche. Dans ce cas, sélectionnez l'option Choisir à ma place les connexions appropriées.

2. Cliquez sur Suivant.

3. Saisissez le nom de l'ordinateur et eventuèlement une description.
   Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordonateur, ordi-CPL ou julie, par exemple).

4. Cliquez sur Suivant.
5. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.
   Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
6. Cliques sur Suivant.
7. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.
   L'assistant cont figure l'ordinateur. Cette opération peut prendre quelques minutes.

Assistant Configuration du réseau

Vous avez presque fini...

You've desécuté l'assistantur Stationnement de réseau sur chaque ordre des ordinateurs du réseau. En cas d'une situation de risque, la société XXP, pour une cause d'ouverture XXP, vous aurez utiliser le CD de Windows XP ou le disque d'installation du réseau.

Queyouez-vousfaire？

Créer un disque d'installation du réseau

Utiliser le disque d'installation du réseau que je possede déjà

Utiliser mon CD de Windows XP

Terminer uniquement cet Assistant, je n'aie pas besoin de l'executer sur d'autres ordinateurs

Suivant>

Annuler

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

Assistant Configuration du réseau

Fin de l'Assistant Configuration du réseau

Vouescevercorrectementpaimertelcel ordinatour pour la mise en reseau domestique ou petite entreprise.

Pour oblvenir d'aide sur la mise en réseau ou petite valeur de l'air, les autres rubiquesvant dans le Centre d'aide et su de support.

• Partager les fichiers et dosssers
• Utiliser le dossier Documents partagés

Pour afficher d'autres ordreurs sur le réseau, clique sur Démarer plus clique sur Favoris réseau.

Pour fermer cet Assistant, cliquez sur Terminer.

<Précièdent

Terminer

Annuler

Voupez maintainant acceder à Internet en langant tout simplement votre navigateur (Internet Explorer ou Netscape Navigator). Le partage de dossiers ou d'une imprimante nécessite en revanche quelques efforts supplémentaires, mais en suivant pas à pas les chapitres suivants, toutes ces subtilités n'auront plus de secret pour vous.

Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous doivent établier au préalable la connexion Internet sur l'ordinateur équipé du modem.

4.4.3. Windows XP: Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

1. Clique à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage réseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Voupez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourra dire les fichiers et sauvegarder les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et sécurité permet uniquement de-partager des fichiers entre plusieurs utilisateurs d'un même PC. Les fichiers sont alors placés dans un dossier Documents partages. Partage réseau et sécurité permit en revanche de partager des fichiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Vous pouvez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseillé de creer un dossier spécifique destiné à cet usage et d'y placer les fichiers à partager.

4.4.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été définir à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Demarrer/Poste de travail.
2. Cliquez sur Favoris reseau, puis Voir les ordinateurs du groupe de travail.

Vous accedez directement à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partagés apparaissant.

4.4.5. Windows XP : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur Hercules ePlug.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres péripériques/ Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, selectionnez le bouton radio Partager cette imprimante et saississez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres peripériques/ Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.

4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.

5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.

6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

7. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

8. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion CPL. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.4.6. Windows XP: Modifier le nom d'un groupe de travail (utilisateurs avancés)

Voussouspoucezavoirbeisoindchangerenomdevoiregroupeodravail(tutilisateursavancésuniquement). Danscecas,procededez comme suit：

1. Cliquez sur Demarrer/Panneau de configuration/ Performances et maintenance/ Systeme.
2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinaire, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-CPL ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a reussi et que vous nevez redémarrer l'ordinateur.
2. Répétez la méthode pour chaque ordinateur.

4.5. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau

Votre reseau CPL ne se limite pas aux ordinateurs sous Windows. Il accepte également les ordinateurs équipés d'autres systèmes d'exploitation, tels que MAC OS ou Linux.

Pour savoir comment partager Internet, des dossiers, des imprimantes... sous MacOS ou Linux, reportez vous à la documentation du fabricant.

Outre les PC et ordinateurs portables, vous pouvez ajouter une large palette d'equipements réseau à votre réseau CPL: console de jeu, imprimante, décodeur TV, modem routeur, box Internet, point d'accès... à condition que cet équipement dispose d'un port Ethernet.

Pour savoir comment paramétrer ces équipements, reportez-vous à la documentation du fabricant.

5. ASSISTANCE TECHNIQUE

Si vous rencontres un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et selectionnez votre langue. Vous aurez alors accès à différents services (Faire Aux Questions (FAQ), démières versions du firmware) susceptibles de résoudre votre problème. Si le problème persististe, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plus rapidement leur probleme.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous étés déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passage, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet):

Canada	1-866-889-2181 Gratisuit	Du lundi au vendredi de 7h à 11h et de 12h à 16h Le samedi de 8h à 14h Le dimanche de 8h à 10h (Heure de l'Est)
France	02 99 93 21 33 Numéro fixe France Telecom non surtaxé. Tarif selon opérateur	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

• Tarif indicatif (hors cou't de mise en relation)

6. GARANTIE

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le présente produit Hercules est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la méthode à suivir. Si le défaut est confirmé, le produit devra être returné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la presente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a ete modifie, ouvert, alteret, ou a subi des dommages resultant d'une utilisation inappropriee ou abusive, d'une négligence, d'un accident, de l'usure normale, ou de toute autre cause non lied à un défaut materiel ou a une vice de fabrication ; (2) en case de non-respect des instructions du Support Technique ; (3) aux logiciels non-edits par Guillemot, lesdits logiciels faisant I'objet d'une garantie specifique accordee par leurs editeurs.

7. RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONMENT

En fin de vie, ce produit ne doit pas etre elimine avec les déchets menagers normaux mais depose a un point de collecte des déchets d'equipements electriques et electroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'equipements électriques et电子iques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Marques déposées

Hercules® est une marque déposée de Guillemot Corporation S.A. Intel® et Pentium® sont des marques déposées d'Intel Corporation. Hercules ePlug™ 200 est une marque de Guillemot Corporation S.A. Microsoft® Windows® Me, 2000, XP et Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Mac OS® est une marque déposée d'Apple Computer, Inc. aux États-Unis et dans d'autres pays. Linux® est une marque déposée de Linus Torvalds. Gigile™ est une marque de Gigle Networks. Toutes les autres marques et tous les autres noms déposés reconnnus nationalement ou internationalement sont également reconnnus par lesprésentes. Illustrations non contractuelles.

Déclaration de conformité aux directives de l'UE

Cet équipement peutetre utilisé en:AT,BE,FR,DE,IE,IT,LU,NL,PL,ES,SE,GB,FI,CH.

Par la presente, GUILLEMOT CORPORATION déclare que les apparèils ePlug 200 C et ePlug200 Multi sont conformes aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site :

http://ts.hercules.com/download/PLC/DoC/ePlug200C/DoC-fra_ePlug-200C.pdf

http://ts.hercules.com/download/PLC/DoC/ePlug200Multi/DoC-fra_ePlug-200Multi.pdf

Hercules est une division de Guillemot Corporation

Copyright

© Guillemot Corporation S.A. 2010. Tous droits réservés.

Aucune partie de ce manuel ne peut être reproduite, résumée, transmise, transcribe, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à peu que fin ou par quelles moyens que ce soit,lectronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistements, ou autres, sans l'autorisation expresse et écrire de Guillemot Corporation S.A.

Responsabilité limitée

Guillemot Corporation S.A. se reserve le droit de modifier les specifications à tout moment sans préavis. Les informations fournies dans ce document sont censées étre precises et fiables. Cependant Guillemot Corporation S.A. n'assume aucune responsabilité concernant leur utilisation, ni leur contréfaction ou les autres droits des tiers resultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous possédez. Autant que possible, le CD-ROM d'installation contiendra un fjicher README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la presente documentation.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficiaire de mises à jour du manuel de l'utiliser. Vous pourrez également découvert la gamme de produits Hercules et Obtir des informations sur les nouveaux à voir.

Contrat de licence utiliseur final

IMPORTANT : veuilliez lire attentivement le Présent Contrat de licence. Le Logiciel est concéde sous licence, et non vendu à l'utilisateur, pour un employé respectant les termes du Présent Contrat. Vous vous envisagce à respecter les termes et les conditions du Présent Contrat. Si vous étés en désaccord avec les termes et les conditions du Présent Contrat, veuilliez returner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivant la date de votre achat à l'endetroit où vous l'avez achété.

La propriete du Logiciel (denomme « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, libraires, fichiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquireur accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autresologiels contenus dans le produit.

Guillemot Corporation S.A. se reserve le droit d'annuler le Présent Contrat en case de non-respect de celui-ci. En cas de résultation du Présent Contrat, l'acquérér est engage à renvoyer le Logiciel à Guillemot Corporation S.A. ainsi que toutes les copies.

Licence :

1. La licence est accordée à l'acquireur d'origine seulement. Guillemot Corporation S.A. reste propriété et titulaire du Logiciel et se reserve tous les droits qui ne sont pas expressement accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louer ses droits concédués par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquireur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire liès et accepte les termes et conditions du Présent Contrat.
2. L'acquireur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiee vers un autre ordinateur a condition que le Logiciel soit effaced du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en meme temps.
3. L'acquireur reconnait et accepte le copyright apparenten à Guillemot Corporation S.A. Le copyright ne doit en aucun cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrire oulectronique, accompagnant le Logiciel.
4. La licence octroi à l'utiliser le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit également copie.
5. Sauf dans les limites permises expressement par le Présent Contrat, l'acquérer ne peut pas s'engage à, ni permettre à un tiers de s'engage à : fournir ou divulguer le Logiciel à des tiers; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps; faire des modifications ou des copies de chaqueASF que ce soit; desassembler, depolier ou modifier le Logiciel d'une qualconque maniere ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'est pas accessibles à l'utiliser; faire des copies ou des traductions du Manuel de l'utilisateur.
