TOP - Télécommande radio CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande radio
Marque	CAME
Modèle	TOP
Alimentation	Pile 12 V DC (type A23)
Consommation en fonctionnement	19 mA
Fréquences disponibles	315 / 224,5 / 325 / 433,9 MHz
Nombre de canaux	2 ou 4 (selon version)
Nombre de combinaisons	1984
Portée	30 à 150 m
Température de fonctionnement	-20 °C à +70 °C
Dimensions	113 × 58 × 23 mm
Poids	Environ 60 g
Codification	DIP-SWITCH à 10 voies
Signalisation acoustique	Oui (S.F.C.)
Fonctions principales	Commande à distance de récepteurs CAME (portails, barrières, etc.)
Compatibilité	Récepteurs CAME série Z et récepteurs extérieurs
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas exposer à l'humidité, respecter les distances d'installation (4-5 m entre récepteurs)
Pièces détachées et réparabilité	Pile remplaçable ; pièces détachées disponibles auprès de CAME
Informations générales	Conception avec matériaux soigneusement choisis, design moderne

FOIRE AUX QUESTIONS - TOP CAME

Comment programmer la télécommande TOP avec un récepteur ?

Pour programmer la télécommande, placez les interrupteurs DIP du récepteur et de l'émetteur sur les mêmes positions (ON/OFF). Consultez le schéma dans la notice pour définir le code. La télécommande est alors reconnue automatiquement.

Quelle pile utiliser pour la télécommande TOP ?

Utilisez une pile alcaline 12V de type A23. Ouvrez le compartiment à l'arrière de la télécommande pour la remplacer. Respectez la polarité indiquée.

Quelle est la portée de la télécommande TOP ?

La portée est de 30 à 150 mètres en conditions normales. Elle peut varier en fonction des obstacles (murs, structures métalliques). Pour une portée optimale, placez l'antenne du récepteur en hauteur.

Puis-je utiliser la télécommande TOP avec plusieurs récepteurs ?

Oui, vous pouvez associer la télécommande à plusieurs récepteurs à condition qu'ils soient réglés sur le même code DIP. La télécommande peut commander jusqu'à 4 canaux simultanément.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Assurez-vous que les interrupteurs DIP de l'émetteur et du récepteur correspondent. En cas de dysfonctionnement persistant, contactez le service après-vente CAME.

Comment nettoyer la télécommande TOP ?

Nettoyez la surface avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou solvants. Évitez l'humidité et les températures extrêmes.

Quels récepteurs sont compatibles avec la télécommande TOP ?

Les récepteurs compatibles sont les modèles CAME série Z (T R311, T R312, etc.) et les récepteurs extérieurs (T R314, T R224, etc.) aux fréquences 315, 224.5, 325 ou 433.9 MHz.

Comment changer la fréquence de la télécommande ?

La fréquence est fixe selon la version achetée (modèles avec suffixe M : 315, 224.5, 325 ou 433.9 MHz). Vous ne pouvez pas la modifier. Choisissez la version correspondant à votre récepteur.

La télécommande TOP est-elle étanche ?

Non, la télécommande n'est pas étanche. Évitez de l'exposer à la pluie ou à l'humidité. Conservez-la dans un endroit sec.

Comment éliminer la télécommande en fin de vie ?

Ne jetez pas la télécommande avec les déchets ménagers. Retirez la pile et déposez-la dans un point de collecte pour piles usagées. La télécommande elle-même peut être recyclée selon les filières DEEE (déchets d'équipements électriques et électroniques).

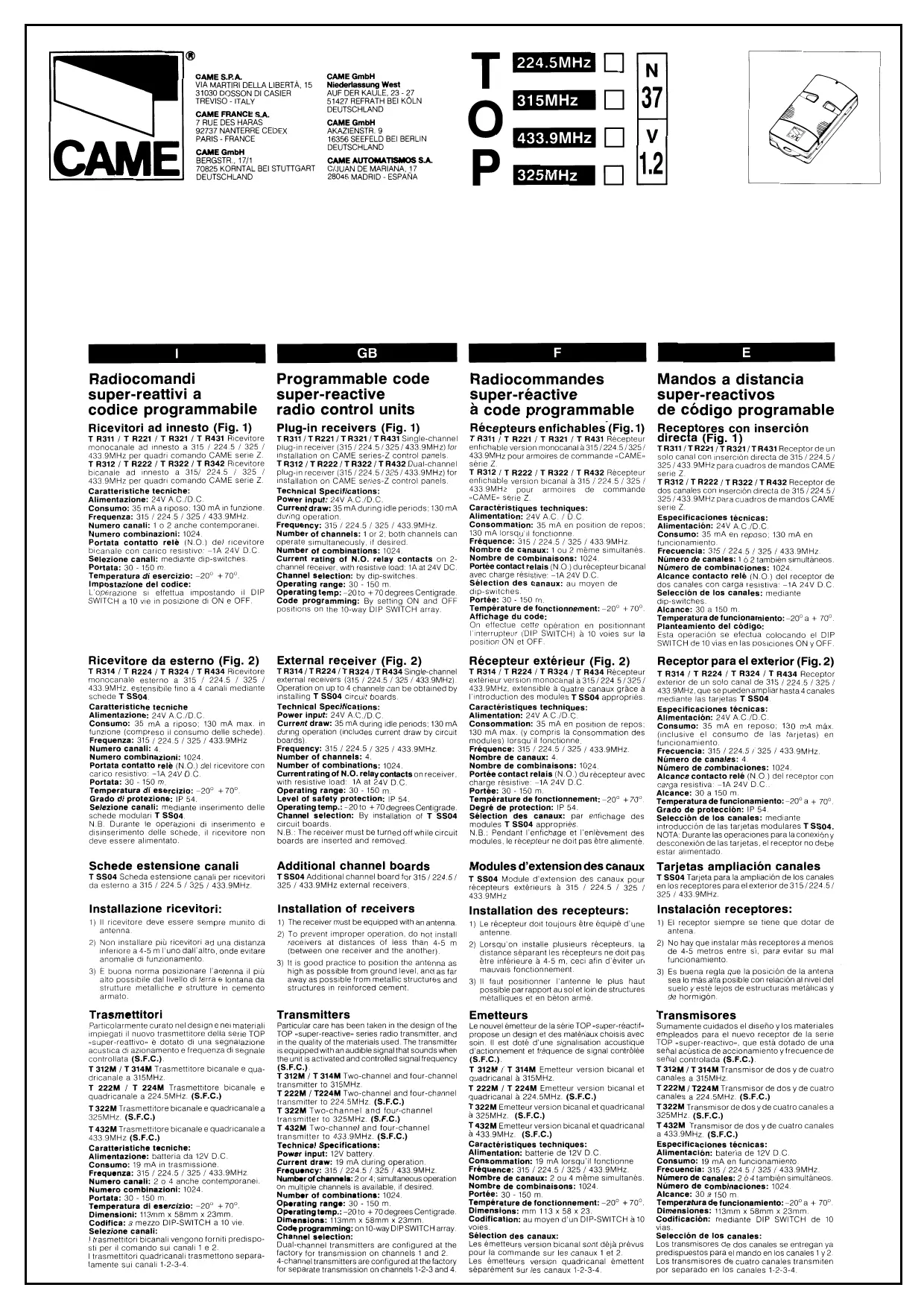

MODE D'EMPLOI TOP CAME

Récepteurs enchichables (fig.1)

T R311 / T R221 / T R321 / T R431 Recepteur enéchéable version monocanal à 315/224 5/325/433.9MHz pour armoires de commande “CAME” sèze Z.

T R312 / T R222 / T R322 / T R432 Récepteur enéchignable version bican à 315 / 224.5 / 325 / 433.9MHz pour armoires de commande "CAME" série Z.

Caractéristiques techniques:

Alimentation: 24V A. C. / D. C.

Consommation: 35mA en position de repos; 130mA lorsqu'il fonctionne.

Fréquence: 315 / 224.5 / 325 / 433.9MHz

Nombre de canaux: 1 ou 2 même simultanés

Nombre de combinaisons : 1024

Portée contact relais (N. O.) du récepteur bicanal avec charge résistive: -1A 24V D. C.

Sélection des canaux : au moyen de

dip-switches

Portée: 30 - 150 m Temporomontumentation: -20° Affichage du code:

On effectue cette opération en positionnant l'interrupteur (DIP SWITCH) à 10 voies sur la position ON et OFF.

Récepteur extérieur (fig. 2)

T R314 / T R224 / T R324 / T R434 Récepteurs extérieur version monocanal à 315/224 5/325/4/433 9MHz, extensible à quatre canaux grâce à l'introduction des modules TS04 appropriés

Caractéristiques techniques: Alimentation: 31/ACB

Annulation: 244 A/S, 900. Consommation: 35 mA en position de repos; 130 mA max. (y compris la consommation des modules) jusqu'il fonctionne.

Fréquence: 315 / 224.5 / 325 / 433.9MHz

Nombre de canaux : 4

Nombre de combinaisons : 1024

Portée contacteurs (N. O.) du récepteur avec charge résistive: -1A 24V D. C.

Température de fonctionnement: -20° + 70°

Degré de protection: IP 54

Sélection des canaux: par enfonçage des modules TSS04 appropriés

N. B. Pendant l'enclenchage et l'enveloppe des modules, le récepteur ne doit pas être alimenté.

Modules d'extension des canaux

T SS04 Module d'extension des canaux pour récepteurs extérieurs à 315 / 224.5 / 325 / 433.9MHz

Installation des récepteurs:

1) Le récepteur doit toujours être équipé d'une antenne.

2) Lorsqu'on installe plusieurs récepteurs, la distance séparant les récepteurs ne doit pas être inférieure à 4-5 m. Ceci afin d'éviter un mauvais fonctionnement.

3) Il faut positionner l'antenne le plus haut possible par rapport au sol et loin de structures métalliques et en béton armé.

Le récepteur doit toujours être doté d'une antenne.

Le nouvel émetteur de la série TOP - Super-reactif propose un design et des matériaux choisis avec soin. Il est doté d'une signalisation acoustique d'actionnement et fréquence de signal contrôlée (S. F. C.).

T 312M / T 314M Émetteur version bicanal et aquicranal à 315MHz.

T 222M / T 224M Emetteur version bicanal et aquicanal à 224.5MHz. S. F. C.

T 322M Emetteur version bicanal et quadricanal à 325MHz. (S. F. C.)

T 432M Émetteur version bicanal et quadricanal à 433.9MHz (S. F. C.)

Caractéristiques techniques:

Alimentation: batterie de 12V D.C.

Consommation: 19 mA lorsqu'il fonctionne

Fréquence: 315 / 224.5 / 325 / 433.9MHz

Nombre de canaux : 2 ou 4 même simultanés Nombre de combinaisons : 1984

Nombre de combinaisons: 1024 Portes: 30 - 150m

Température de fonctionnement: -20° + 70° Dimensions: mm 113×58×23

Codification: au moyen d'un DIP-SWITCH à 10 voies.

Sélection des canaux:

Les émetteurs version bicanal sont déjà prévus pour la commande sur les canaux 1 et 2.

Les émetteurs version quadricanal émettent séparément sur les canaux 1-2-3-4.
