T432 - Télécommande CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande de portail / barrière
Marque	CAME
Modèle	T432
Dimensions (L x l x H)	45 x 92 x 15 mm
Poids	51 g
Alimentation	Batterie 12V DC
Portée	50 à 200 mètres
Matériau du boîtier	ABS
Fréquence de fonctionnement	433 MHz
Nombre de touches	8 (2 jeux de 4 touches)
Nombre de canaux	8
Combinaisons de codage possibles	Jusqu'à 16 777 216 par touche
Type de codage	Manuel (dip-switch) ou via câble
Signal sonore	Oui
Fonctions des relais (récepteur)	Monostable, bistable, temporisation fixe ou réglable
Compatibilité	Récepteurs CAME avec entrée pour codage filaire
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Pile remplaçable	Oui
Indice de protection (récepteur)	IP54 (boîtier extérieur)

FOIRE AUX QUESTIONS - T432 CAME

Comment programmer la télécommande CAME T432 ?

La programmation peut se faire manuellement via les dip-switch internes ou par codage via câble. Suivez les étapes : composer le code sur le dip-switch à 20 voies, sélectionner le canal sur le dip-switch à 4 voies, puis la fonction relais sur le dip-switch à 2 voies. Pour le codage via câble, reliez l'émetteur au récepteur et suivez la procédure indiquée dans la notice.

Quelle est la portée de la télécommande CAME T432 ?

La portée est comprise entre 50 et 200 mètres en conditions optimales (espace libre, sans obstacles).

Comment remplacer la pile de la télécommande ?

La télécommande utilise une batterie 12V DC. Ouvrez le boîtier (généralement par clips ou vis), retirez l'ancienne pile et insérez une neuve en respectant la polarité.

Combien de canaux possède la T432 ?

La télécommande possède 8 canaux répartis en deux jeux de 4 touches (P1 à P4 et P5 à P8).

La télécommande T432 est-elle compatible avec d'autres récepteurs CAME ?

Oui, elle est compatible avec les récepteurs CAME disposant d'une entrée de codage filaire ou d'un récepteur radio compatible. Vérifiez la compatibilité dans la notice de votre récepteur.

Que faire si la télécommande ne répond plus ?

Vérifiez la pile (charge ou état), assurez-vous que le code et le canal sont correctement réglés sur le récepteur, et que la distance ne dépasse pas la portée. Si le problème persiste, réinitialisez la télécommande en suivant la procédure de codage.

Qu'est-ce que le codage manuel par dip-switch ?

Le codage manuel utilise des dip-switches internes pour définir un code binaire unique (20 voies) et le canal (4 voies). Chaque combinaison donne un code différent, offrant jusqu'à 16 millions de possibilités.

Comment fonctionne le codage via câble ?

Le codage via câble consiste à relier l'émetteur au récepteur à l'aide d'un câble dédié, puis à appuyer sur la touche souhaitée pendant 2 secondes pour associer le code. Cette méthode est plus rapide que le codage manuel.

À quoi servent les deux jeux de touches (P1-P4 et P5-P8) ?

Le second jeu (P5-P8) est automatiquement codé en fonction du premier jeu. Par exemple, si P1 est codé avec le code X et le canal 2, alors P5 sera codé avec le même code X et le canal 16. Cela permet d'avoir deux fonctions distinctes pour un même code.

La télécommande T432 est-elle compatible avec le récepteur T154 ?

Oui, la notice indique que les procédures de codage sont les mêmes que pour le T154. Assurez-vous que le sélecteur sur le côté gauche du récepteur est positionné comme illustré dans la figure A de la notice.

MODE D'EMPLOI T432 CAME

Fixation pour antenne

SORTIES OUT1: Intégrée sur la carte base avec relais

(n. o.) de 10a 250v

SORTIES OUT2, 3 ET 4 : À activer avec TSFO4

SELECTION CODE: Dip-switch a 20 voles

SELECTION CANAUX: Dip-switch a 4 voies

POSSIBLES COMBINAISONS: 16.777.216

SELECTION FONCTION RELAIS: dip-switch a 2 voies

FONCTIONS DISPONIBLES RELAIS.

monostable

• Bistable
• Monostable temporisation fixe
• Monostable temporisation régulateur

de 30 a 330

BOITIER: Exterieur en ABS avec degré de

protection IP54 et fixation pour

DIMENSIONS AxBxC: 115x45x165 mm

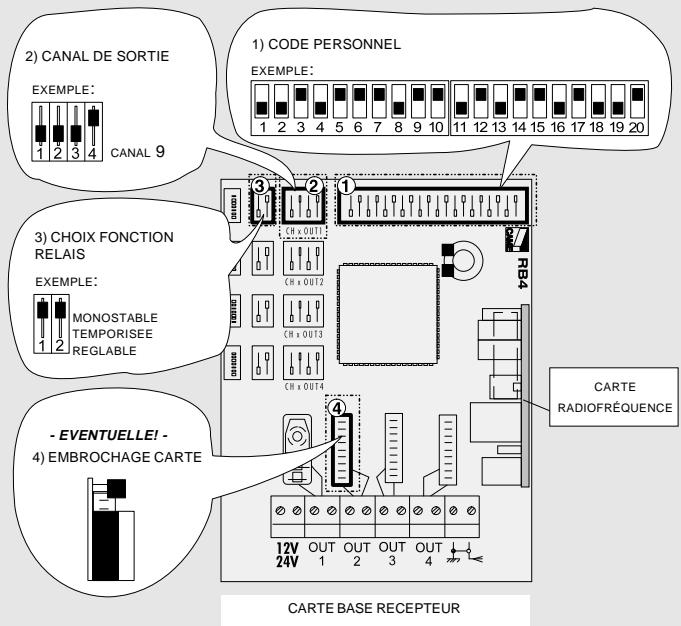

1) composer le code sur le dip-switch à 20 voies 2) composer les canaux (voir tableau) sur les dip-switches à 4 voies 3) composer les fonctions relais (voir tableau) sur les dip-switches à 2 voies 4) si nécessaire (pour sortie OUT2, 3 ou 4), connecter les cartes d'extension sur les connexions correspondantes

Bistable (interrupteur)

reglage trimmer rimmer de réglage

trimmer einstellung trimmer de régulation

récepteurs + émetteur 8 canaux

récepteurs + émetteur 4 canaux

récepteurs + émetteur 4 canaux

SIGNALATION: Signal sonore d'actionnament

CODAGE: - Manuel

-Voie câble (avec câbles nécessaires) ou moyen de connexion au radiorecepteur

POSSIBLES COMBINAISONS:

Jusqu'à 16.777.216; chaque touche peut être codifiée avec code et canal de travail personnalisés et indépendants

BOITIER: En ABS

DIMENSIONS AxBxC: 45x92x15mm

POIDS: 51 grammes

ALIMENTACION: Baterfa 12V D. C.

ALCANCE: De 50 à 200 mètres

1) Contrôler le débranchement du pont sur le strip de l'émetteur 2) Mettre le 4ème dip-switch "fonctions relais" en position OFF/OFF (voir dessin) 3) Brancher l'émetteur, avec le câble en nécessaire, au récepteur sur le connecteur de la sortie désirée (dans le dessin: OUT1) et précédemment réglés 4) Attendre au moins une seconde, puis pousser pour deux secondes la touche qu'on peut brancher à la sortie 5) Remettre le dip-switch des fonctions sur la programmation désirée (si nécessaire)

-POUR CHAQUE TOUCHE, REPETER LES OPERATIONS 3) ET 4)

Arrangement obligatoire pendant le codage des émetteurs

Suivre exactement les mêmes procédures du T154, soit pour la codification manuelle, soit VIA-cable, en faisant attention que le sélecteur dans le côté gauche soit positionné comme illustré dans la figure A

SECONDE JEU DE TOUCHES (P5÷P8)

Les touches de jeu codifiées automatiquement (voir le tab. C) ; pour les activer, déplacer le sélecteur sur la position indiquée dans la figure B

si la touche P1 a été associée à la combinaison entre le code X et le canal 2, la touche P5 sera automatiquement associée à la combinaison entre le même code X et le canal 16

TABLELA dot TABLE dot TABLEAU dot TABELLE dot TAB

PRIMA SERIALFIRST SERIESPREMIÈRE JEUERSTE SERIEPRIMERA SERIAL			SECONDA SERIALSECONDE SERIESSECONDE JEUZWEITE SERIESEGUNDA SERIAL
tastokeytouche taste teda	codice codecodeCodecódigo	canale channel canalKanal canal	tastokeytouche taste teda	codice codecodeCodecódigo	canale channel canalKanal canal
P1	X	2	P5	X	16
P2	X	7	P6	X	15
P3	Y	1	P7	Y	14
P4	Z	12	P8	Z	13
