TFM - Télécommande CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande
Marque	CAME
Modèle	TFM
Alimentation	Batterie 12V c.c.
Portée	De 50 à 200 mètres
Dimensions	45 x 92 x 15 mm
Poids	51 grammes
Matériau du boîtier	ABS
Nombre de canaux	2 ou 4 canaux, extensible jusqu'à 16
Combinaisons possibles	Jusqu'à 16 777 216 (code 20 bits + canal 4 bits)
Signalisation	Signal sonore d'actionnement
Codage des touches	Programmable via pontet (jumper) et touches P1-P4
Second jeu de touches	P5-P8, codées automatiquement en fonction des premières
Température de fonctionnement	Non spécifié (estimation : -10°C à +50°C)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité ou aux chocs
Pièces détachées	Piles de rechange disponibles

FOIRE AUX QUESTIONS - TFM CAME

Comment coder une touche de la télécommande CAME TFM ?

Branchez le pontet (jumper) sur la bande de l'émetteur. Appuyez sur la touche à coder. Appuyez ensuite en séquence sur P1 (ON) et P2 (OFF) pour mémoriser le code 20 bits et le canal 4 bits. Débranchez le pontet. Répétez pour chaque touche.

Que faire si la télécommande CAME TFM ne fonctionne plus ?

Vérifiez d'abord l'état de la pile 12V. Remplacez-la si nécessaire. Assurez-vous que le code et le canal sont correctement programmés. En cas de dysfonctionnement persistant, contactez le service client.

Comment changer la pile de la télécommande CAME TFM ?

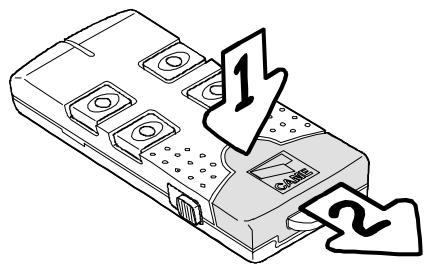

Ouvrez le boîtier en faisant levier au niveau de la jointure. Retirez l'ancienne pile 12V et insérez une nouvelle pile de même type (12V c.c.). Refermez le boîtier en clipssant.

Quelle est la portée maximale de la télécommande CAME TFM ?

La portée est comprise entre 50 et 200 mètres en conditions optimales (champ libre). Les obstacles (murs, métal) peuvent réduire la portée.

Combien de canaux peut-on programmer sur la télécommande CAME TFM ?

La télécommande peut gérer jusqu'à 16 canaux avec un second jeu de touches (P5-P8). Les touches P1-P4 sont programmables individuellement, et P5-P8 sont automatiquement associées aux canaux 13-16.

Comment réinitialiser la programmation de la télécommande CAME TFM ?

Il n'y a pas de réinitialisation directe. Il faut reprogrammer chaque touche en suivant la procédure de codage. Conservez vos codes pour éviter de tout reconfigurer.

La télécommande CAME TFM est-elle compatible avec tous les récepteurs CAME ?

Oui, la TFM utilise un codage propriétaire compatible avec la plupart des récepteurs CAME. Vérifiez la compatibilité avec votre modèle de récepteur.

Comment activer le second jeu de touches (P5-P8) ?

Déplacez le sélecteur sur le côté gauche en position B (figure B). Les touches P5-P8 seront automatiquement codées en fonction des codes des touches P1-P4, avec des canaux différents (13-16).

Que signifie le signal sonore de la télécommande CAME TFM ?

Le signal sonore indique que la commande a été émise. Si aucun son ne se fait, vérifiez la pile ou la portée.

Puis-je utiliser la télécommande CAME TFM pour plusieurs portails ?

Oui, vous pouvez programmer chaque touche avec un code et un canal différents, permettant de commander plusieurs récepteurs distincts. Utilisez le tableau des canaux pour organiser vos configurations.

MODE D'EMPLOI TFM CAME

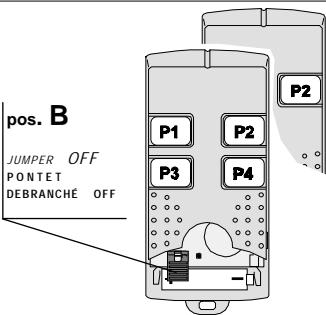

1) Brancher le pontet sur la bande de l'émetteur (pos. A); 2) Appuyer sur la touche à coder; 3) Appuyer en séquence sur la touche P1 (ON) et sur la touche P2 (OFF) afin de mémoriser le code à 20 bits et ensuite le canal à 4 bits (voir EXEMPLE). 4) Débrancher le pontet (pos. B) - Répéter pour chaque touche les points 1) à 4)

pos. A

JUMPER ON

PONTET

BRANCHF ON

codage des émetteurs à 2/4 canaux

EXAMPLE: SEQUENCE DE PRESSION

TOUCHES POUR CODIFICATION TOUCHE

P3 EMETTEUR 4 CANAUX

ATTENTION! Pour faciliter (et archiver) les opérations de codage

des émetteurs, utiliser les 4 grilles reproduites ci-contre (pour

les grilles "canaux", besoin parmi celles du tableau)

TABLE VAN KANALEN - TABLEAU CANAUX

CH 1

InonON

OFF

CH9

OFF

CH2

OFF

CH 10

OFF

CH 3

OFF

CH 11

OFF

CH4

OFF

CH 12

OFF

CH5

OFF

CH 13

OFF

CH6

OFF

CH 14

OFF

CH7

OFF

CH 15

OFF

CH8

OFF

CH 16

OFF

PREMIÈRE SÉRIE DE TOUCHES (P1/2/3/4) - Suivre exactement les mêmes procédures que pour le 4- canaux (ATTENTION! NE PAS UTILISER LES CANAUX 13,14,15 et 16) en veillant à ce que le sélecteur situé sur le côte gauche soit positionné comme illustré dans la figure A.

SECONDE SERIE DE TOUCHES (P5/6/7/8) - Elles sont déjà codifiées automatiquement (voir exemple et tab. C); pour les activer, déplacer le sélection dans la position illustrée en figure B.

si la touche P1 a été associée à la combinaison entre le code X et le canal 2, la touche P5 sera automatiquement associée à la combinaison entre le code X et le canal 16

CARATTERISTICHE TECHNICHE	TECHNICAL SPECIFICATIONS	CHARACTERISTICUES TECHNIQUES	TECHNISCHE DATEN	CHARACTERISTICAS TECHNICAS
ALIMENTAZIONE: batteria 12V d.c.	POWER SUPPLY: 12V d.c. battery	ALIMENTATION: batterie 12V c.c.	STROMVERSORGUNG: Batterie 12V Gleichstrom	ALIMENTACI N: Bater a 12V d.c.
PORTATA: da 50 a 200 metri	RANGE: from 50 to 200 metres	PORTEE: de 50 200 mLtres	REICHWEITE: 50 bis 200 Meter	ALCANCE: de 50 a 200 metres
SEGNALAZIONI: segnale acustico di azionamento	SIGNALLING: audible signal of actuated system	SIGNALISATIONS: signal sonore d'actionnent	ANZEIGEN: Akustisches Einschaltsignal	SE ALES: sealacostica de actionamento
COMBINAZIONI: Fino a 16.777.216; agli tasti pu essere codificato con codice e canale di lavoro personalizzati e indipendenti	COMBINATIONS: up to 16,777,216; each key can be assigned a personal, independent code and operating channel	COMBINAISONS: jesso 16.777.216; chaque touche peut essere codifiche avec un code et un canal de fonctionnement personalisès et indodpondants	KOMBINATIONEN: bis 16.777.216;每一天 Taste kann mit einem pers nichen und unahh ngigen Code und Arbeitskanal programmiert werden.	COMBINACIONES: hastra 16.777.216; cada tecla能把 codificarse con c digo y canal de trabajo personalizzato dos e independentes.
CONTENITORE: material: ABS dimensioni: 45x92x15 mm peso: 51 grammi	CABINET: material: ABS dimensions: 45x92x15 mm weight: 51 grams	BOITIER: matit.re: ABS dimensions: 45x92x15 mm poids: 51 grammes	GEH' USE: Material: ABS Abmessungen: 45x92x15 mm Gewicht: 51 Gramm	CAJA: material: ABS dimensione: 45x92x15 mm peso: 51 gramos
