| Type de produit | Barrière automatique |
| Marque | CAME |
| Modèle | GARD SX VERS DX |
| Catégorie | Barrière automatique |
| Utilisation | Contrôle d'accès véhiculaire |
| Matériau de l'armoire | Acier peint |
| Longueur de lisse (estimation) | 3 à 4 mètres |
| Temps d'ouverture (estimation) | 6 à 8 secondes |
| Alimentation | 230 V ~ 50 Hz |
| Moteur | Motoréducteur électrique |
| Puissance du moteur (estimation) | 300 W |
| Poids (estimation) | 50 kg |
| Température de fonctionnement (estimation) | -20 °C à +50 °C |
| Degré de protection (estimation) | IP44 |
| Fin de course | Micro-interrupteurs réglables |
| Sécurité | Arrêt mécanique de sûreté, ressorts de compensation |
| Fonctionnalités | Transformation droite/gauche possible |
| Entretien | Graissage périodique des articulations |
| Pièces détachées | Ressorts, micro-interrupteurs, motoréducteur |
| Réparabilité | Manuel de transformation fourni |
FOIRE AUX QUESTIONS - GARD SX VERS DX CAME
Questions des utilisateurs sur GARD SX VERS DX CAME
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Barrière automatique au format PDF gratuitement ! Retrouvez votre notice GARD SX VERS DX - CAME et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GARD SX VERS DX de la marque CAME.
MODE D'EMPLOI GARD SX VERS DX CAME
Transformation de barrière droite à barrière gauche

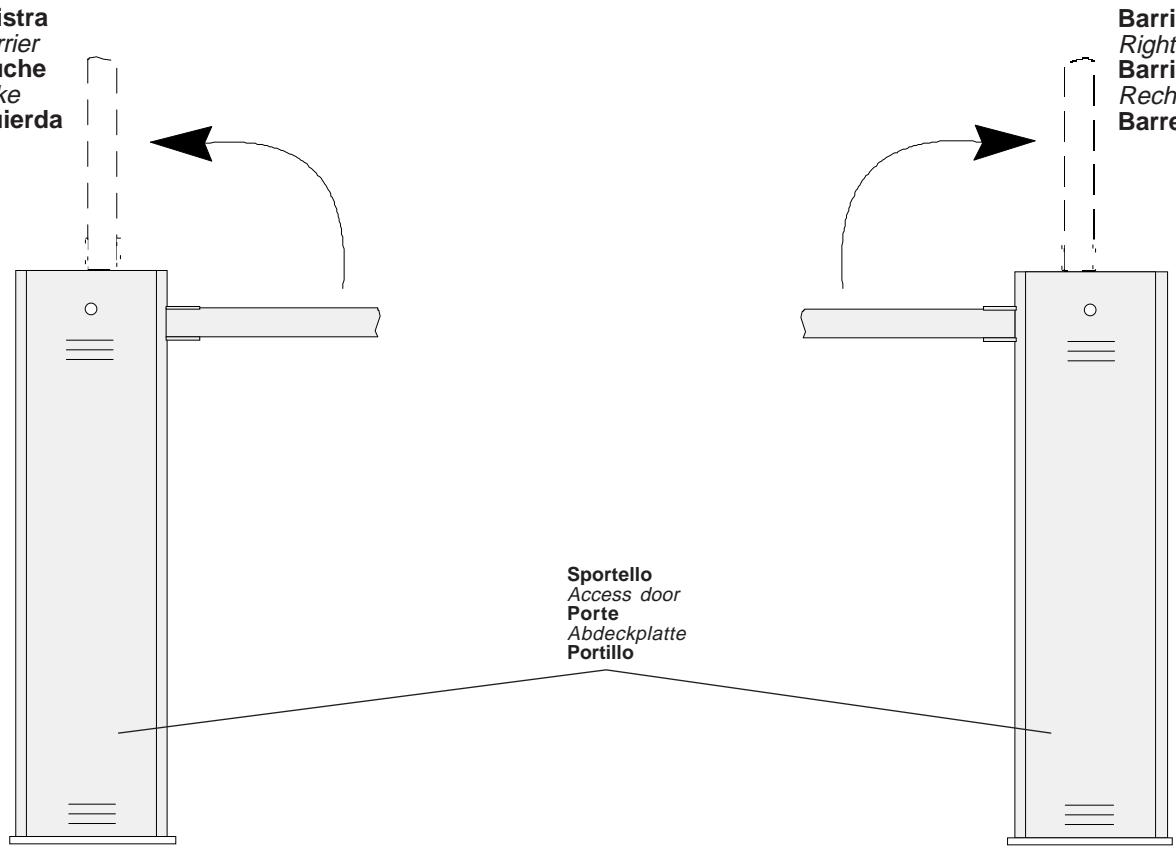

Barrière gauche Left-hand barrier Barrière gauche Linksschranke Barrera izquierda

Barriera destra Right-hand barrier Barriere droite Rechtsschranke Barrera derecha
Avertissement: il est conseillé (à moins que des raisons particulières n'exigent le contraire) de placer l'armoire avec le côté porte vue intérieure.
Lorsque des exigences d'installation particulières nécessitant la transformation de la barrière, il faut alors effectuer les opérations suivantes:
-Débloquer le motoréducteur (F); -Mettre la barre en position d'ouverture; -Décrocher le ressort du côté inférieur et l'extraire après l'avoir déchargé de façon appropriée; -Détacher le groupe porte-interrupteur de fin de course (B); -Enlever l'arrêt mécanique de sûreté supérieur et le support correspondant (A); -Enlever l'arrêt mécanique de sûreté inférieur (E) et le fixer en position inversée (bloquer à 77,5 Nm); -Faire tourner le bras du motoréducteur (C) de (dans le sens contraire aux aiguilles d'une montre); -Remonter l'arrêt mécanique de sûreté supérieur (A) et le support correspondant en position inversée (bloquer à 77,5 Nm); -Bloquer le motoréducteur; -Dévisser les quatre vis (P) qui fixent la bride, mettre celle-ci en position d'ouverture (porte-tige vertical) et bloquer à nouveau les vis P (bloquer à 45 Nm); -Fixer à nouveau la bride porte-interrupteur de fin de course (B) de l'autre côté et inverser les câbles de branchement des microcontacts de fin de course (blanc=ouvre; rouge=ferme); -Inverser les polarités du motoréducteur sur le tableau électrique (borne M; N); -Raccrocher le ressort et procéder à la pose du groupe.
Lorsque des exigences d'installation particulières nécessitent la transformation de la barrière, il faut alors effectuer les opérations suivantes:
- Débloquer le motoréducteur (C); - Mettre la barre en position d'ouverture; - Décrocher les ressorts (L) du côté inférieur et les extraire après les avoir déchargés de façon appropriée; - Débrancher le levier de transmission (M) du bras-levier (N) en dévissant la vis correspondante; - Dévisser les quatre vis (Q), extraire les chevilles élastiques (S) et libérer le bras-levier de l'arbre de la barre (R); - Faire tourner l'arbre de la barre dans le sens des aiguilles d'une montre;
Tourner le bras-levier (N) dans le sens des aiguilles d'une montre, placer les chevilles élastiques et fixer le bras à l'aide des quatre vis correspondantes; - Inverser la position des arrêts mécaniques (E, I) en déplaçant légèrement le bras du motoréducteur (bloquer à 77,5 Nm);
- Bloquer le motoréducteur.
-Fixer le levier de transmission au bras-levier (bloquer à 77,5 Nm) et raccrocher les ressorts. - Enlever le couvercle couvre-interrupteur de fins de course (G) et déplacer le bloc d'actionnement des microcontacts en le fixant sur le trou A; - Inverser les câbles de branchement des deux microcontacts de fin de course (blanc = ouverture; rouge = fermeture). - Inverser la polarité du motoréducteur sur le tableau électrique (borne M; N) et procéder à la pose du groupe.
Microinterrupteur d'ouverture
Microinterrupteur de fermeture
Bloc d'actionnement des
microinterrupteurs
