Type de produit	Motoréducteur pour portail coulissant
Marque	CAME
Modèle	B4353
Utilisation	Portail coulissant résidentiel
Alimentation électrique	Monophasé 230 V ~ 50 Hz
Puissance motrice	300 W
Couple nominal	15 Nm
Vitesse de sortie	10 tr/min
Chaîne fournie	Pas 1/2", longueur adaptée au portail
Bride de fixation	Incluse, à souder sur le portail
Tendeur de chaîne	Inclus, à fixer avec mailles de jonction
Butées de fin de course	Incluses, réglables sur le rail
Protection thermique	Intégrée, arrêt automatique en surchauffe
Indice de protection	IP44 (résistant aux intempéries)
Température de fonctionnement	-20 °C à +55 °C
Dimensions (L × l × h)	350 × 200 × 200 mm
Poids	8 kg
Matériau du boîtier	Aluminium moulé
Installation	Murale, support fourni avec vis
Entretien	Lubrification de la chaîne tous les 6 mois, vérification des fixations
Sécurité	Dispositif anti-écrasement par détection d'obstacle
Normes	CE, conformité aux directives machines
Réparabilité	Pignon, chaîne et butées disponibles en pièces détachées

FOIRE AUX QUESTIONS - B4353 CAME

Comment installer le motoréducteur B4353 ?

Suivez les étapes de la notice : changez le pignon, fixez le support, placez la chaîne, soudez les brides, ajustez la tension et les butées de fin de course. Inversez les phases U-V si nécessaire.

Quel type de chaîne est fourni avec le B4353 ?

Une chaîne au pas de 1/2 pouce est incluse. Sa longueur doit être adaptée à la course de votre portail. Utilisez les mailles de jonction fournies pour la raccorder.

Comment régler la tension de la chaîne ?

Utilisez le tendeur de chaîne fourni. Après avoir placé la chaîne entre les roues dentées, fixez le tendeur à l'aide des mailles de jonction et serrez jusqu'à obtenir une tension modérée sans jeu excessif.

Que faire si le moteur ne démarre pas ?

Vérifiez l'alimentation 230 V, les connexions et les phases U-V. Assurez-vous que les butées de fin de course ne sont pas en butée et que la protection thermique n'a pas déclenché.

Le motoréducteur est-il adapté à un portail lourd ?

Le B4353 est conçu pour des portails coulissants résidentiels jusqu'à 300 kg environ. Pour des charges plus lourdes, un modèle plus puissant est recommandé.

Comment inverser le sens de rotation du moteur ?

Inversez les phases U-V sur la plaque de connexion du moteur. Cela est indiqué à l'étape F de la notice. Attention, coupez l'alimentation avant toute manipulation.

Quel entretien régulier est nécessaire ?

Lubrifiez la chaîne tous les 6 mois avec une huile adaptée. Vérifiez les fixations et l'état des butées de fin de course. Nettoyez le boîtier avec un chiffon humide sans solvant.

Le motoréducteur est-il équipé d'une sécurité anti-écrasement ?

Oui, le B4353 intègre un dispositif de détection d'obstacle qui inverse ou arrête le mouvement en cas de résistance anormale. Respectez les normes de sécurité en vigueur.

Où trouver des pièces détachées pour le B4353 ?

Les pièces comme le pignon, la chaîne, les brides et les butées sont disponibles chez votre revendeur CAME ou sur les sites spécialisés en automatismes de portail.

Quelle est la garantie du CAME B4353 ?

La garantie légale est de 2 ans. Conservez la facture et la notice. Les défauts dus à une mauvaise installation ou à l'usure normale ne sont pas couverts.

MODE D'EMPLOI B4353 CAME

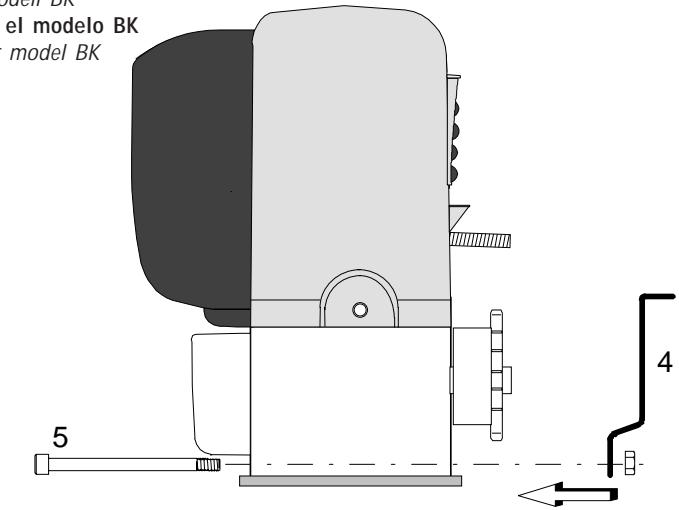

A) Changer le pignon (1) par celui dans le kit (2) en le fixant avec la goupille (3) (pour le modèle BK), également avec *), fixer le support (4) avec les vis (5);

B) Placer la chaîne entre les roues dentées du motoréducteur et du support;

C) Souder les brides (6) aux extrémités de la porte, fixer le tenseur (7) de chaîne à l'aide des mailles de jonction (8);

D) Régler la tension de la chaîne et fixer les butées de fin de course (9) à la porte;

F) Inverser les phases U-V du moteur sur la plaque
