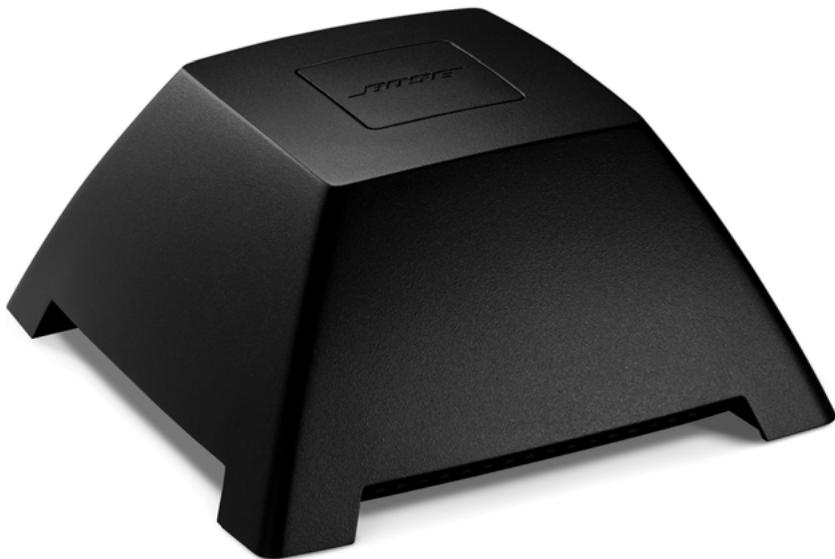

LINK RECEPTEUR AR1 - Récepteur audio BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio sans fil
Marque	BOSE
Modèle	LINK RECEPTEUR AR1
Dimensions (L x l x H)	7,6 × 15,2 × 15,2 cm
Poids	0,5 kg
Alimentation	Entrée : 220-240 V ~ 50 Hz, 60 mA ; Sortie : 9,5 V ~ 1 A
Plage de fréquences	2,4 GHz à 2,4835 GHz
Niveau de sortie audio	2 Volts RMS (niveau fixe)
Fonctions principales	Réception audio sans fil via le réseau Bose Link ; compatible avec les produits d'extension Bose Link (systèmes, amplificateurs, enceintes amplifiées)
Compatibilité	Produits Bose Link ; anciens produits Bose et produits non Bose via adaptateur (réf. 285320-207)
Accessoires inclus	Câble Bose Link A, bloc d'alimentation, notice d'utilisation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec uniquement
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas placer d'objets enflammés sur l'appareil ; utiliser uniquement le cordon fourni
Pièces détachées et réparabilité	Confier toute réparation à du personnel qualifié ; contacter le service client Bose
Garantie	Garantie limitée transférable ; conserver la facture et la carte d'enregistrement
Informations générales	Utilisation intérieure uniquement ; plage de température de fonctionnement : 0 °C à 40 °C

FOIRE AUX QUESTIONS - LINK RECEPTEUR AR1 BOSE

Comment connecter le récepteur AR1 à un produit compatible Bose Link ?

Raccordez une extrémité du câble Bose Link A fourni au jack Bose Link OUTPUT du récepteur AR1. Connectez l'autre extrémité au jack Bose Link INPUT du système d'extension, amplificateur ou enceinte amplifiée. Branchez ensuite l'alimentation secteur.

Que faire si la diode d'état est orange fixe ou clignotante ?

Une diode orange indique un problème de communication. Essayez de déplacer l'émetteur AL8 ou le récepteur AR1 pour améliorer le signal. Éloignez les gros objets métalliques ou obstacles. Si la diode devient verte, le problème est résolu.

Comment utiliser le récepteur AR1 avec un ancien produit Bose ou un produit non Bose ?

Vous aurez besoin d'un câble adaptateur RCA-DIN (réf. 285320-207). Branchez le connecteur DIN dans le jack Bose Link OUTPUT du récepteur, et les connecteurs RCA dans les entrées audio de l'appareil (rouge pour droite, blanc pour gauche). Configurez ensuite la télécommande avec le code de salle O.

Comment changer le code de configuration sur le récepteur AR1 ?

Les commutateurs de code de configuration se trouvent sur le panneau de connexion. Ils doivent être identiques à ceux de l'émetteur AL8. Il y a quatre positions possibles : 1 et 2 en haut, 1 et 2 en bas, 1 haut/2 bas, ou 1 bas/2 haut. Ajustez-les pour assurer la compatibilité.

Pourquoi aucun son n'est émis dans la pièce d'extension ?

Vérifiez que l'émetteur et le récepteur sont sous tension et que les diodes d'état sont vertes fixes. Assurez-vous que les codes de configuration correspondent. Vérifiez également que le système d'extension est allumé et que la télécommande utilise le bon code de salle et code interne.

Comment résoudre les interférences avec un réseau WiFi ?

Utilisez le bouton Channel sur le panneau de l'émetteur AL8 pour changer de fréquence. Consultez la notice de l'AL8 pour plus de détails. Éloignez également l'émetteur ou le récepteur des appareils électromagnétiques.

Comment nettoyer le récepteur AR1 ?

Débranchez l'appareil de la prise secteur avant tout nettoyage. Utilisez uniquement un chiffon sec pour essuyer la surface. Ne renversez aucun liquide sur l'appareil.

Où trouver le numéro de série du récepteur AR1 ?

Le numéro de série est situé sous l'appareil. Notez-le dans la notice pour référence ultérieure. Conservez également votre facture d'achat.

Que faire en cas de dysfonctionnement ou de chute ?

Confiez toute réparation à un personnel qualifié. Contactez le service client Bose. N'ouvrez pas l'appareil vous-même. Débranchez-le et cessez de l'utiliser jusqu'à ce qu'il soit vérifié.

Quelle est la garantie du récepteur AR1 ?

L'appareil est couvert par une garantie limitée transférable. Les conditions sont détaillées sur la carte d'enregistrement fournie. Conservez la carte et la facture. Vous pouvez enregistrer votre produit en ligne ou par courrier.

MODE D'EMPLOI LINK RECEPTEUR AR1 BOSE

Notice d'utilisation

Veuillez lire cette notice d'utilisation

Prenez le temps de lire attentivement les instructions de cette notice d'utilisation. Elles vous seront précieuses pour installer et utiliser correctement votre système et vous aideront à tirer le meilleur parti de sa technologie. Conservez cette notice d'utilisation pour référence ultérieure.

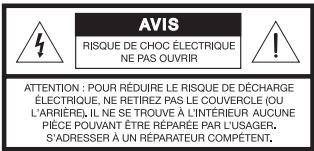

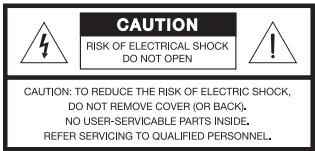

AVERTISSEMENT : Afin de limiter les risques d'incendie ou d'électrocution, n'exposez pas l'appareil à la pluie ou à l'humidité.

AVERTISSEMENT: Protégez-le de tout risque de ruissèlement ou d'éclaboussure. Ne placez pas d'objets contenant des liquides, tels que des vases, sur l'appareil. Comme avec tout appareil électronique, veillez à ne pas renverser de liquides sur aucune partie de l'appareil. Les liquides peuvent provoquer des pannes et/ou un risque d'incendie.

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'utilisation.

AVERTISSEMENT: Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

Remarque: L'étiquette d'identification du produit est située au-dessous de l'appareil.

Utilisez exclusivement le cordon fourni avec ce produit. Lorsque la fiche d'alimentation est utilisée comme dispositif de débranchement de l'appareil, elle doit rester facilement accessible.

Ce produit doit être utilisé à l'intérieur. Il n'a pas été conçu ni testé pour une utilisation en extérieur, dans des véhicules ou sur des bateaux.

Ce produit est conforme à la directive CEM 89/336/EEC et à la directive sur les basses tensions 73/23/EEC bose.com.

La télécommande est conforme à la Directive RTTE 99/5/EC (R+TTED) bose.com.

1. Veuillez lire ces instructions avant d'utiliser le produit. Elles sont valables pour tous les composants.
2. Veuillez les conserver pour référence ultérieure.
3. Respectez tous les avertissements, qu'ils soient disponibles sur le produit lui-même ou dans la notice d'utilisation.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil à proximité d'eau ou d'une source d'humidité, telle qu'une baignoire, un lavabo, un évier de cuisine, une piscine, dans un sous-sol humide ou tout autre emplacement humide.
6. Utilisez uniquement un chiffon sec pour le nettoyage comme indiqué par Bose Corporation. Débranchez ce produit de la prise électrique murale avant de le nettoyer.
7. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation - Pour garantir un fonctionnement fiable du produit et proté
8. N'installez pas cet appareil à proximit eil (notamment les amplificateurs) produit de la chaleur.
9. Utilisez uniquement les accessoires spécifiés par le fabricant.
10. Débranche cet appareil pendant les orages ou au cours des longues périodes de non-utilisation, afin d'éviter de l'endommager.
11. Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit (endommagement du cordon d'alimentation ou de la fiche électrique, renversement d'un liquide ou de tout objet sur l'appareil, exposition de l'appareil à la pluie ou à l'humidité, mauvais fonctionnement, chute de l'appareil, etc.).

Renseignements à conserver

Relevez le numéro de série situé sous l'appareil et notez-le ici.

Numéro de série :

Revendeur :

Téléphone du revendeur : Date d'achat :

Bose vous recommande de conserver votre facture ainsi qu'une copie de la carte d'enregistrement de votre produit avec cette notice.

Récepteur audio sans fil bose® link AR1

Le récepteur AR1 fonctionne en symbiose avec le réseau audio domestique sans fil Bose® Link AL8 II assure une réception audio entre deux pièces pour tous les produits d'extension Bose Link (systèmes, amplificateurs et anciennes amplifiées).

Il est également possible de l'utiliser avec certains produits Bose antérieurs au système Bose Link et donc non compatibles avec celui-ci, ou encore avec un tuner radio ou une paire d'enceintes amplifiées ne provenant pas de Bose.

Remarque: L'utilisation du récepteur AR1 avec des produits non compatibles Bose Link nécessite un câble adaptateur spécial. Pour plus d'informations, reportez-vous à la section « Instructions pour les anciens produits Bose et pour les produits ne provenant pas de Bose » page 6.

Mise en service

• Vérifiez sur le panneau de connexion du récepteur AR1 que les commutateurs de code de configuration sont dans la même position que ceux du panneau de connexion de l'émetteur AL8, afin d'assurer la compatibilité entre les deux appareils.

Remarque : Pour plus d'informations sur le code de configuration, consultez la notice d'utilisation de votre réseau audio domestique sans fil Bose Link AL8.

• Placez le récepteur à 2 mètres maximum du périphérique auquel il est connecté (à l'aide du câble Bose Link A fourni).
• Placez-le à 2 mètres maximum de l'émetteur AL8.
• Posez-le à l'endroit, avec tous les pieds reposant sur une surface plane (plancher, table ou étagère).
• Ne le posez pas sur le côté.

Connexion à un produit compatible avec le réseau bose® link

Les instructions suivantes concernent uniquement le récepteur AR1 utilisé avec un produit d'extension compatible Bose® Link. Pour tout autre produit, reportez-vous à la section « Instructions pour les anciens produits Bose et pour les produits ne provenant pas de Bose® » page 6.

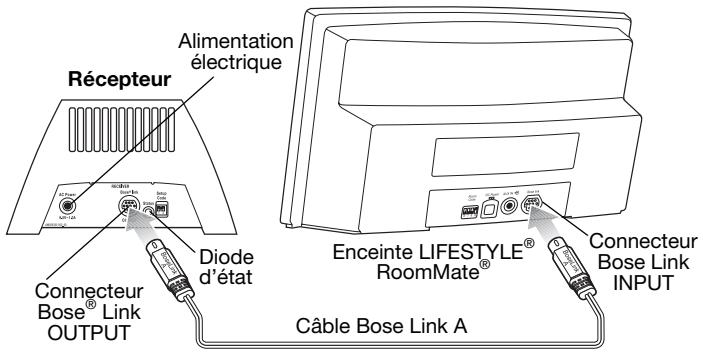

1. Raccordez l'une des extrémités du cable Bose Link A fourni au jack marqué « Bose® link OUTPUT » sur le récepteur AR1.
2. Connectez l'autre extrémité du cable au jack « Bose® link INPUT » du système de la pièce d'extension, à l'amplificateur ou à l'enceinte amplifiée (Figure 1).

Exemple de connexion à un amplificateur Bose Link SA-3 LIFESTYLE

Figure 1

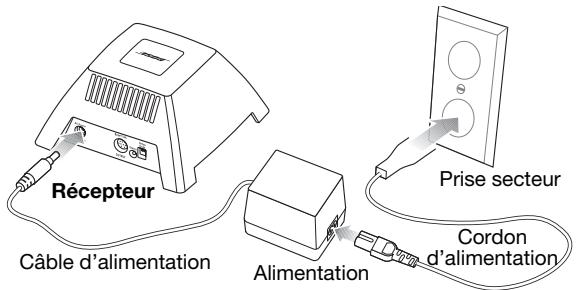

1. Insérez le petit connecteur du câble du boîtier d'alimentation dans le jack « AC Power » de l'émetteur ou du récepteur (Figure 2).
2. Insérez la petite extrémité du câble d'alimentation dans le jack du boîtier. Branchez l'autre extrémité du cordon à une prise secteur.

Connexion de l'alimentation secteur à l'AR1 et à une prise électrique

Figure 2

La diode d'état s'illumine pour confirmer l'alimentation secteur.

Remarque : Pour toutes informations sur la signification des différents états des diodes, reportez-vous à la section « Vérification des indicateurs et des réglages » page 8.

Instructions pour les anciens produits bose et pour les produits ne provenant pas de Bose®

Le récepteur AR1 peut être connecté à divers produits non compatibles Bose® Link, en particulier :

• Des produits provenant d'autres fabricants (tuner radio ou enceintes amplifiées)
• Les enceintes amplifiées, radios et systèmes produits par Bose disposant de leurs propres réglages de volume et de mise sous/hors tension, avec des jacks de sortie ligne (de type RCA femelle) connectés au récepteur

Les produits mentionnés ci-dessus nécessitent un câble d'adaptation RCA - DIN pour être connectés au récepteur. Vous pouvez vous procurer auprès de Bose un kit adaptateur composé de deux câbles de ce type.

Remarque : Pour commander cet adaptateur auprès de Bose, indiquez la référence 285320-207. Pour savoir comment contacter Bose, consultez la liste des adresses figurant dans le carton d'emballage.

Pour utiliser un câble adaptateur :

Les connecteurs RCA correspondant à un codage couleur : le rouge est destiné au canal de droite, le blanc au canal de gauche.

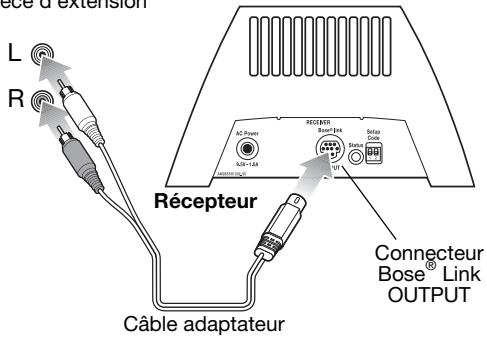

1. Insérez le connecteur DIN de l'adaptateur dans le jack Bose Link du récepteur (OUTPUT).
2. Insérez les connecteurs RCA du câble adaptateur dans le jack Audio In du produit d'extension. Veillez à faire correspondre les connecteurs selon leur couleur.

Figure 3

Connexions à l'aide de l'adaptateur

Dans la fiche d'extension

Entrée audio de l'appareil

1. Raccordez ensuite le boîtier d'alimentation secteur :
2. Connectez le récepteur à une prise secteur :
3. Insérez le petit connecteur du câble du boî
4. Insérez la petite extrémité du câble d'alimentation dans le jack du boîtier. Branchez l'autre extrémité du cordon à une prise secteur.

La diode d'état s'illumine pour confirmer l'alimentation secteur.

Remarque : Pour toutes informations sur la signification des différents états des diodes, reportez-vous à la section « Vérification des indicateurs et des réglages » page 8.

Dans la pièce dans laquelle votre récepteur AR1 est connecté via le câble adaptateur, veillez à configurer votre télécommande Bose Link ou PERSONAL® music center II avec le code de salle O.

Réglage du son :

Utilisez une télécommande Bose Link ou le PERSONAL® music center Il pour sélectionner le son à partir du système LIFESTYLE® de la pièce principale.

Utilisez la télécommande ou les réglages du produit pour ajuster le volume local.

Vérification des indicateurs et des réglages

Avant d'utiliser cette extension de votre réseau audio, vérifiez les indicateurs et les réglages qui permettent à vos extensions de fonctionner en bonne harmonie.

La diode d'état

Sur les panneaux de connexion de l'émetteur et du récepteur, la diode d'état indique les communications entre les deux appareils, selon les codes indiqués dans le tableau ci-dessous.

Diode d'état	Verte, clignotante	Verte, en continu	Orange, clignotante	Orange, en continu
Sur l'émetteur	Recherche du récepteur	Récepteur détecté	Sans objet	Sous tension, pas de communications
Sur le récepteur	Recherche de l'émetteur	Bon signal reçu	Faible signal reçu	Signal faible ou absent

Sur le récepteur, une diode orange (stable ou clignotante) indique un problème de communications. Le problème peut en général être résolu en déplaçant l'émetteur, le récepteur ou les deux appareils. Les deux diodes s'illuminent alors en vert en continu. Pour plus d'informations, reportez-vous à la section « Dépannage » page 9.

Télécommande de votre pièce d'extension bose® link

Code de salle

Si plusieurs pièces de votre domicile sont équipées d'un système d'extension LIFESTYLE®, vérifie que la télécommande utilisée dans chaque pièce possède son propre code de salle.

Code interne

Le code interne de la télécommande doit correspondre à celui de votre système LIFESTYLE. Ces codes peuvent être différents si vous avez modifié celui du système pour éviter des interférences avec un autre système Bose LIFESTYLE.

Pour plus d'informations sur les codes internes et les codes de salle, ainsi que pour savoir comment les modifier, reportez-vous au mode d'emploi de votre télécommande.

Remarque : Il n'est pas nécessaire que les codes de configuration de l'émetteur AL8 et du récepteur AR1, qui doivent être identiques entre eux, soient identiques aux codes internes de la télécommande et du système LIFESTYLE®.

Code de salle

Vérifiez que le code de salle du système, de l'amplificateur ou des enceintes amplifiées est identique à celui de la télécommande que vous utilisez dans la pièce d'extension.

Pour plus d'informations sur les codes internes, ainsi que pour savoir comment les modifier, reportez-vous au mode d'emploi de votre produit Bose® Link.

Dépannage

Problème	Mesure corrective
Aucun son n'est émis.	• Sur l'émetteur et le récepteur, vérifiez les points suivants : - assurez-vous que la source audio est branchée et sous tension. - assurez-vous que l'émetteur et le récepteur sont tous les deux correctement branchés à des prises secteur alimentées. Rportez-vous aux étapes 3 et 4 de la section « Connexion à un produit compatible avec le réseau Bose® Link » page 5. - vérifie que le cable Bose® Link A est bien connecté aux deux extrémités. Reportez-vous à la section « Connexion à un produit compatible avec le réseau Bose® Link » page 5. - vérifie que le petit connecteur situé à l'une des extrémités du cable d'alimentation est fermement inséré dans le jack AC Power du panneau de connexion, et que le boîtier d'alimentation est bien branché à une prise électrique sous tension. - vérifie que les commutateurs de code des panneaux de connexion de l'émetteur et du récepteur sont dans la même position. Il existe quatre possibilités : 1 et 2 en haut, 1 et 2 en bas, 1 en haut et 2 en bas, 1 en bas et 2 en haut. - Les diodes d'etat sont allumées en vert constant pour indiquer l'établissement de communications entre les deux apparêls. Si ce n'est pas le cas, reportez-vous au problème suivant dans ce tableau.
	• Pour les apparêls de la salle d'extension, vérifiez que : - le système, l'amplificateur ou les enceintes amplifiées sont branchés et sous tension Si un amplificateur SA-2 ou SA-3 est installé dans cette piece, vérifie que la diode d'etat confirme le fonctionnement de l'appareil. - le code de salle de la télécommande Bose Link ou du media center PERSONAL® sontidentiques à ceux de l'amplificateur ou des enceintes amplifiées, et que cette piece d'extension est la seule à utiliser ce code de salle. - le code interne de la télécommande Bose Link ou du media center PERSONAL® Il est identique à celui du système LIFESTYLE® de la piece principale.
Le problème précédent persististe et les diode d'état ne sont pas allumées en vert constant	Rapprochez l'émetteur et le récepteur l'un de l'autre.Déplacez l'émetteur, le récepteur ou les deux apparilés de sorte que leur chemin de transmission ne soit pas interrompu par de gros objets metalliques (un réfrigerateur, par exemple), un matériel non traversable (mur écais en béton) ou autre obstruction (par exemple un aquarium).Regardez si la diode d'état devient verte à la suite de ces tentatives. Pour plus de détails, reportez-vous à la section « Vérification des indicateurs et des réglages » page 8.
Interférences avec un réseau WiFi, un téléphone, un télévisueur, etc.	En cas d'interférences avec un réseau Wifi, utilisez le bouton Channel du panneau de connexion de l'émetteur pour changer de fréquence. Pour plus de détails, consultez la notice d'utilisation de votre réseau audio domestique sans fil Bose Link AL8.En cas d'interférences avec un téléphone, un télévisueur ou autre apparil indomastique, éloignez l'émetteur ou le récepteur de cet apparil.
Interférences provenant d'un four à micro-ondes	Déplacez l'émetteur vers une zone plus dégagée.Eloignez le récepteur du four à micro-ondes.
Le son qui est entendu dans la salle d'expansion ne provient pas du media center ou de la source audio	Modifiez la position des commutateurs « Setup code » sur l'émetteur et le récepteur, en veillant à ce qu'ils soient identiques. Cette modification devrait empêcher les signaux provenant d'un autre émetteur AL8 situé dans le voisinage d'atteindre votre récepteur.Essayez différentes positions des commutateurs. Les autres possibilités sont les suivantes : 1 et 2 en haut, 1 et 2 en bas, ou 1 en bas et 2 en haut.
Un son inattendu provient du media center	Modifiez le code interne de votre système LIFESTYLE® et de la ou des télécommandes que vous utilisez avec celui-ci.Cette modification devrait empêcher les signaux provenant d'un autre système LIFESTYLE®itué dans le voisinage d'alterer le fonctionnement de votre système.Pour plus d'informations sur les codes internes, ainsi que pour savoir comment les modifier, reportez-vous au mode d'emploi de votre système LIFESTYLE® et de vos télécommandes Bose®Link.

Pour obtenir de l'aide pour résoudre vos éventuels problèmes, contactez le service client de Bose. Consultez la liste d'adresses incluse dans le carton d'emballage.

Accessoires

Bose propose un kit adaptateur destiné au récepteur Bose® Link AR1.

Pour plus d'informations, contactez votre revendeur Bose® ou le service client de Bose. Pour contacter Bose, consultez la liste d'adresses incluse dans le carton d'emballage.

Garantie limitée

Cet appareil est couvert par une garantie limitée transférable.

Les conditions détaillées de la garantie limitée sont notées sur la carte d'enregistrement qui accompagne votre système. Remplissez la section « Informations » de la carte et renvoyez-la par courrier à Bose. En cas d'oubli, les droits que vous confère cette garantie limitée ne s'en trouveront pas affectés.

Informations techniques

Puissance nominale

9.5V1A

Alimentation électrique

Entrée:220-240V~50Hz60mA

9,5V~1A

Plage de températures de fonctionnement

à 40°C (32^ à 104^)

Gamme de fréquences

2,4 GHz à 2,4835 GHz

Niveau de sortie du récepteur audio

2 Volts RMS (niveau fixe)

Dimensions

7,6×15,2×15,2cm

Poids

0,5 kg
