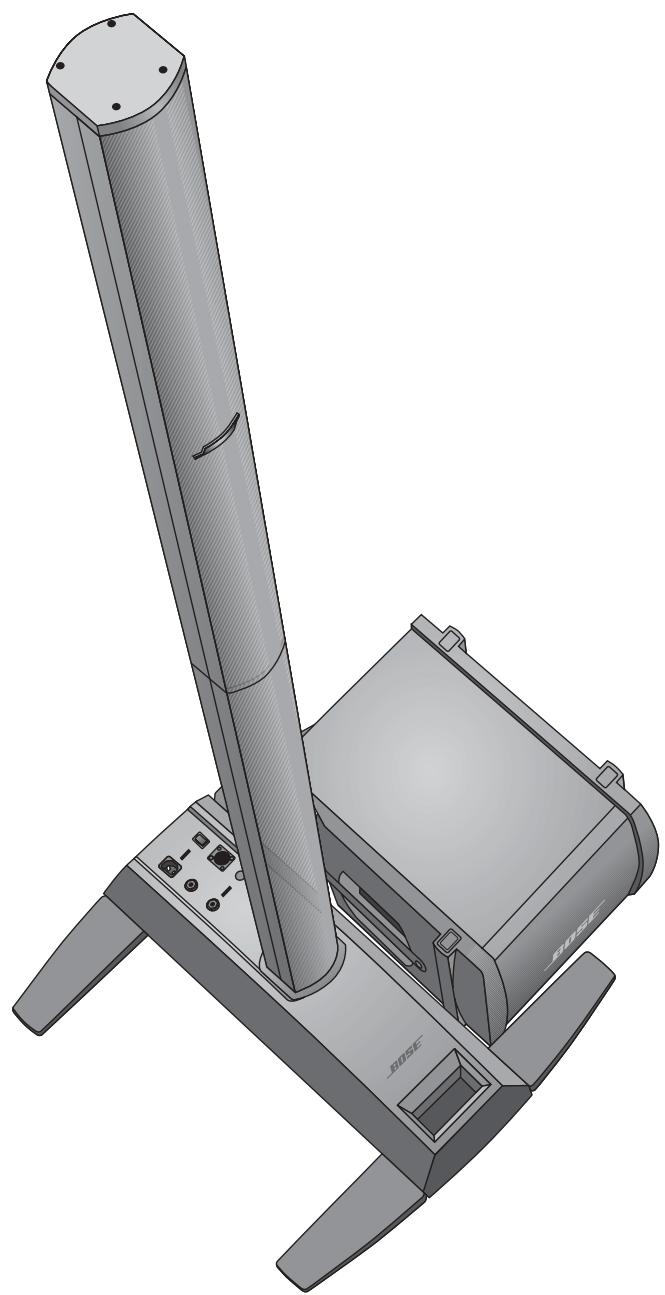

L1 MODEL II AVEC 2 MODULES DE BASSES - Système de sonorisation BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de sonorisation portable
Caractéristiques techniques principales	Colonne de son avec 2 modules de basses
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions approximatives	Colonne : 2,06 m de hauteur, Module de basse : 0,61 m de hauteur
Poids	Colonne : 13,2 kg, Module de basse : 11,3 kg
Compatibilités	Compatible avec divers appareils audio via entrées XLR, TRS et RCA
Type de batterie	Non applicable (système alimenté par secteur)
Tension	100-240 V
Puissance	500 W (système complet)
Fonctions principales	Sonorisation pour concerts, événements, répétitions
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client Bose
Sécurité	Utiliser uniquement avec les accessoires fournis, éviter l'exposition à l'eau
Informations générales utiles	Idéal pour les musiciens, DJs et présentations professionnelles

FOIRE AUX QUESTIONS - L1 MODEL II AVEC 2 MODULES DE BASSES BOSE

Comment connecter le BOSE L1 Model II à ma source audio ?

Utilisez un câble audio 1/4 pouce pour connecter votre source audio à l'entrée de la console de mixage du L1 Model II. Assurez-vous que le volume est réglé à un niveau approprié.

Pourquoi le son est-il faible ou distordu ?

Vérifiez le niveau de volume sur votre source audio et sur la console de mixage. Assurez-vous également que les câbles sont correctement connectés et en bon état.

Comment régler le niveau des basses ?

Utilisez le contrôle des basses sur la console de mixage pour ajuster le niveau des basses selon vos préférences. Faites des ajustements tout en écoutant pour obtenir le son désiré.

Le système ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché sur la prise murale et sur le système. Assurez-vous également que la prise fonctionne en testant avec un autre appareil.

Comment transporter le BOSE L1 Model II en toute sécurité ?

Utilisez le sac de transport fourni ou un autre conteneur rembourré pour protéger le système pendant le transport. Démontez les modules si nécessaire pour un rangement compact.

Puis-je utiliser le BOSE L1 Model II pour des événements en extérieur ?

Oui, le BOSE L1 Model II peut être utilisé à l'extérieur, mais assurez-vous de le protéger de la pluie et des intempéries. Évitez également de l'exposer à des températures extrêmes.

Comment mettre à jour le firmware du système ?

Visitez le site Web de BOSE et recherchez la section de support pour le L1 Model II. Suivez les instructions pour télécharger et installer la dernière mise à jour du firmware.

Le système est-il compatible avec des microphones sans fil ?

Oui, le BOSE L1 Model II est compatible avec les microphones sans fil. Assurez-vous simplement que le récepteur du microphone est correctement connecté à l'entrée appropriée de la console de mixage.

Comment nettoyer le BOSE L1 Model II ?

Utilisez un chiffon doux et sec pour essuyer le boîtier. Évitez les produits de nettoyage agressifs ou abrasifs qui pourraient endommager la finition.

Que faire si le système surchauffe ?

Assurez-vous que le système est bien ventilé et qu'il n'est pas obstrué par des objets. Éteignez-le et laissez-le refroidir avant de le réutiliser.

MODE D'EMPLOI L1 MODEL II AVEC 2 MODULES DE BASSES BOSE

Notice d'utilisation

Veuillez lore cette notice d'utilisation

Prénez le temps de dire attentivement les instructions de cette notice d'utilisation. Elles vous seront précieuses pour installer et utiliser correctement toute système et vous aideront à tirer le meilleur parti de sa technologie. Conservez cette notice d'utilisation pour réference ultérieure.

AVERTISSEMENT: Afin de limiter les risques d'incendie ou d'électrocution, n'expose pas l'appareil à la pluie ou à l'humidité.

AVERTISSEMENT : Afin de limiter les risques d'électrocution, ne demontez pas ce système à moins de dispose des qualifications requises. Adressez-vous à un réparateur qualifié. Les marquages de SÉCURITÉ représentés sur cette page sont situés sur les boitiers de votre système.

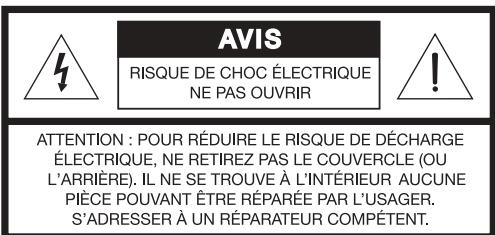

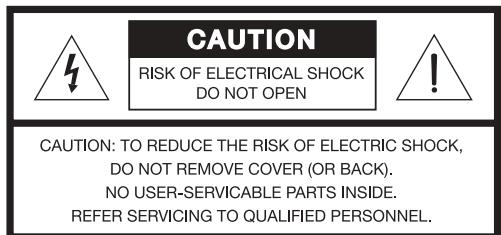

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral, tel qu'il figure sur le système, signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'installation.

ATTENTION : Cet apparéil doit être connecté à une prise électrique dotée d'une mise à la terre.

ATTENTION : N'apportez aucune modification au système ou aux accessoires. Toute modification non autorisée peut comprometter toute sécurité, le respect des règlements et les performances.

ATTENTION: Ne place jamais d'objets enflammés, tels que des bouygies allumées, sur l'appareil.

ATTENTION : Lorsque la fiche d'alimentation est utilise comme dispositif de débranchement de l'appareil, elle doit rester facilement accessible

Remarque :Cet apparéil doit être utilisé à l'intérieur. Il n'a pas été concu ni testé pour une utilisation en extérieur, dans des vehicules ou sur des bateaux.

Ce produit est conforme à la directive CEM 89/336/CEE et à la directive sur les basses tensions 73/23/CEE. La déclaration complète de conformité est disponible sur le site Web www.bose.com/static/compliance/index.html.

INTRODUCTION 4

Bienvenue 4
4
Présentation 5
Connexions et régles 6

INSTALLATION DU SYSTEME 7

Nomenclature 7
Positionnement de la commande 8
Installation du socle amplificateur L1TM modele II 9
Assemblage de I'enceinte L1 modele II Cylindrical Radiator 9
Connexion au secteur 10
Connexion du module de graves B1 11
Ajout d'un moteur audio T1 ToneMatchTM (facultatif) 12
Ajout d'un second module de graves B1 (facultatif) 13
Ajout d'un amplificateur de puissance PackLite, modele A1 (facultatif) 14

INFORMATIONS D'UTILISATION. 15

Réglage du niveau d'entrée analogue 15
Utilisation d'un moteur audio T1 ToneMatch™ et d'une source audio analogue 15
Exemples d'utilisation 15

Musicien seul 15

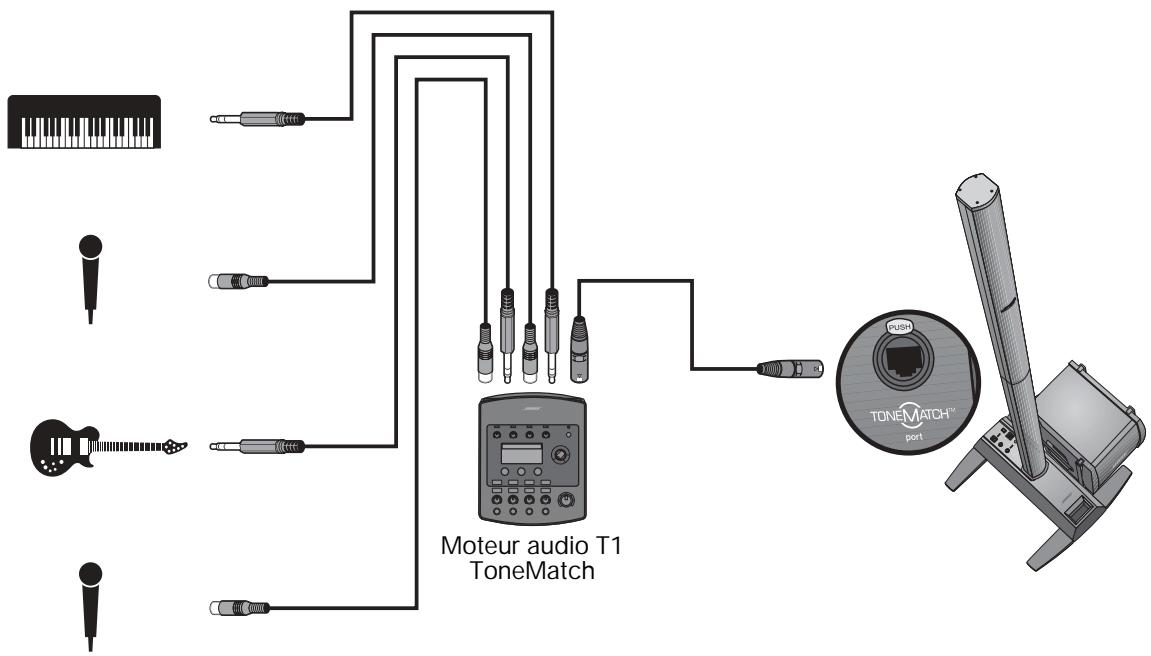

Plusieurs musiciens 16

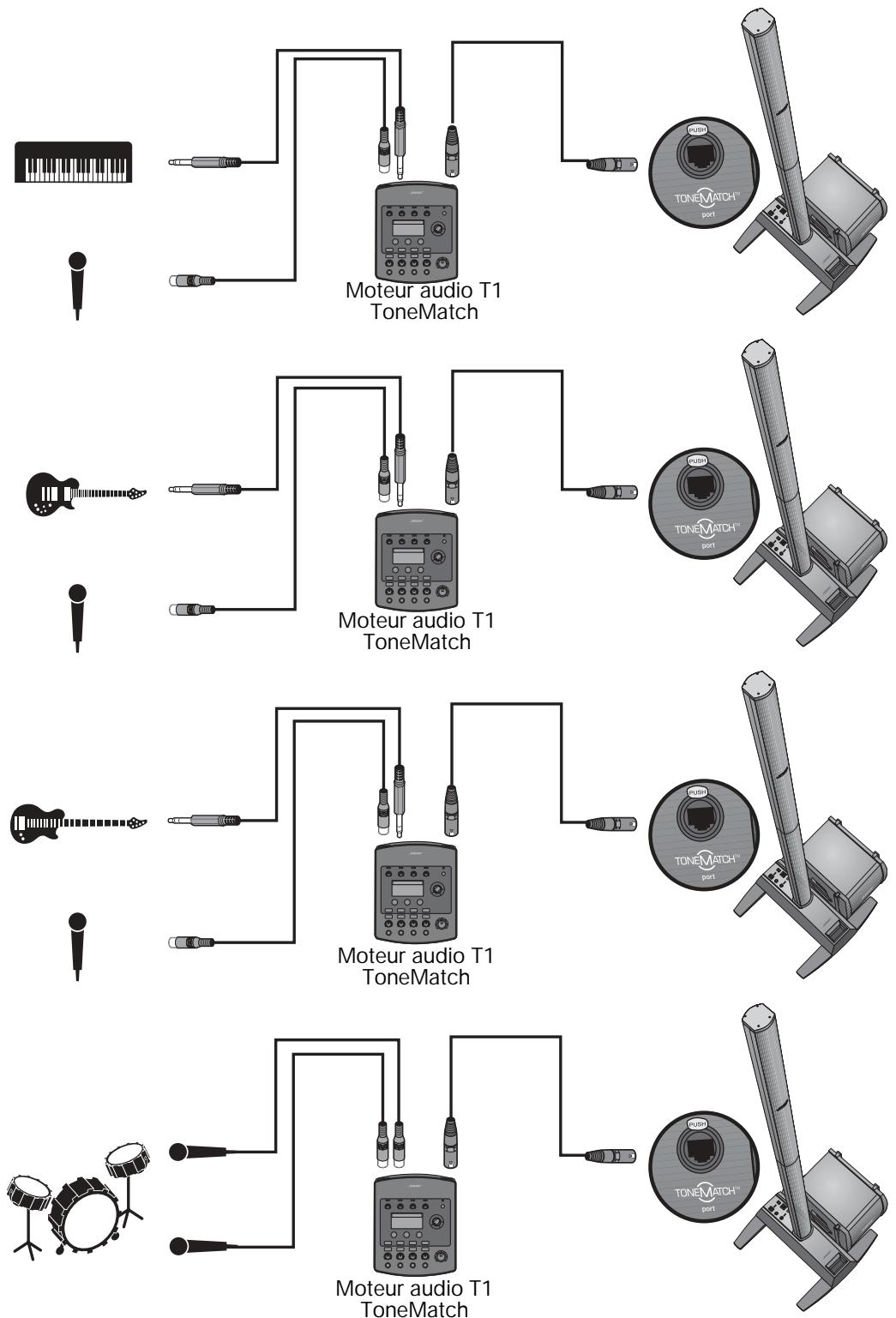

Orchestre 17

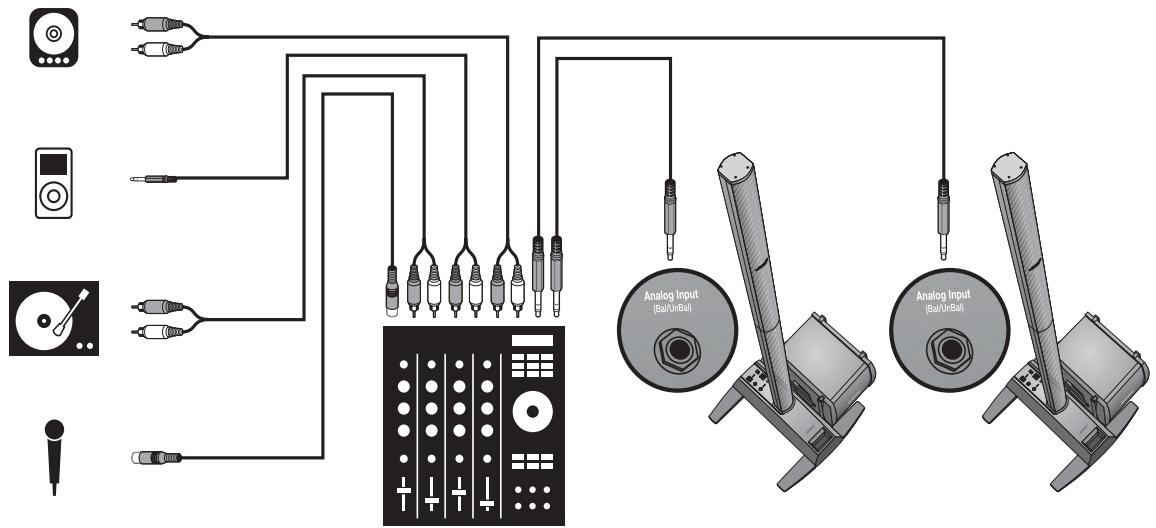

Disc Jockey 18

ENTRETIEN 19

Entretien du produit 19

Nettoyage 19
Service après-vente 19

Dépannage 19

Garantie limitée et enregistrement 21

Accessoires 21

Informations techniques 21

Spcificationsmecaniques 21
Spcifications electriques 21
Entrées et sorties audio 21

Bienvenue

Merci d'avoir besoin le système Bose® L1™ modèle Il avec connecteur pour ToneMatch™. Ce système est le fruit d'une nouvelle technologie révolutionnaire et permet de bénéficier de la qualité d'un concert acoustique intimiste tout en profitant des performances de l'amplification.

Cette notice technique contient les instructions d'installation, de connexion et d'utilisation de la nouvelle système L1™ modèle II.

Pour plus d'informations sur l'utilisation de ce système (conseils, techniques et questions fréquentes), visitez le site Internet www.bose.com/musicians.

Caracteristiques et avantages

• Vous contrôlez le son : Comme lors d'un concert non amplifié, vous seul contrôlez le son. Vous n'avez plus de doutes sur la qualité du son perché par les autres musiciens ou par vos auditeurs, car vous entendez ce qu'ils entendent.
• Installation simple et rapide : le système L1 modulo II est facile à transporter et peut être installé en quelques minutes, et non en plusieurs heures. Vous étes enfin libéré des efforts longs, épuisants et frustrants requis pour installer correctement des équipements sonores conventionnels.
• Amélioration considérable des performances : les performances et le plaisir s'accroissant considérablement, car vous n'avez plus à vous démener pour vous entendre ou entendre les autres musiciens.
• Une source de plaisir et d'émotion : l'amélioration des performances des musiciens suscite le plaisir et l'emotion que recherchent les melomanes.
• Vous entendez ce que le public entend : pour la première fois, les musiciens entendent ce qu'entend leur public et ne risquent plus de jourer à des niveaux sonores désagréables.
• La musique est naturellement dynamique : il est désormais possible d'entendre et d'apprecier les passages les plus doux comme les parties les plus intenses.
• Un meilleur aspect visuel : il y a moins de matériel sur scène et davantage d'espace.
• Une reproduction acoustique inégalée : selon le public, la clarté et le.Plaisir qui se dégagent de la reproduction fidèle du son de chaque instrument et du respect de la position de chacun d'eux sur la scène (contrairement au mixage mono ou même stéreo de tous les instruments) est sans commune mesure avec les performances amplifiées qu'ils ont eu l'occasion d'écouter@auparavant.

Présentation

Le système L1™ modulo II avec connexion pour ToneMatch™ eszt composé du socle amplificateur L1 modulo II, de l'enceinte L1 modulo II Cylindrical Radiator® et d'un module de graves B1. Un sac de transport rembourse accueille tous les éléments du système L1 modulo II.

Pour améliorer plus encore les performances du système, vous pouvez lui ajouter :

• Un second module de graves B1 pour une guitare basse, une grossse caisse ou un orgue.
  Chaque socle amplificateur peut alimenter jusqu'à deux modules de graves B1.
• Un moteur audio T1 ToneMatch pour traitement numérique du signal, et apportant des entrées supplémentaires et une interface utilisateur.
• Un amplificateur de puissance PackLite® modulo A1 pour ajouter jusqu'à deux modules B1 supplémentaires.

Voutrouvrez une liste complète des équipements et accessoires complémentaires sur le site Web www.bose.com/musicians.

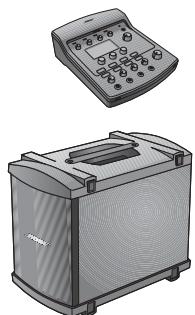

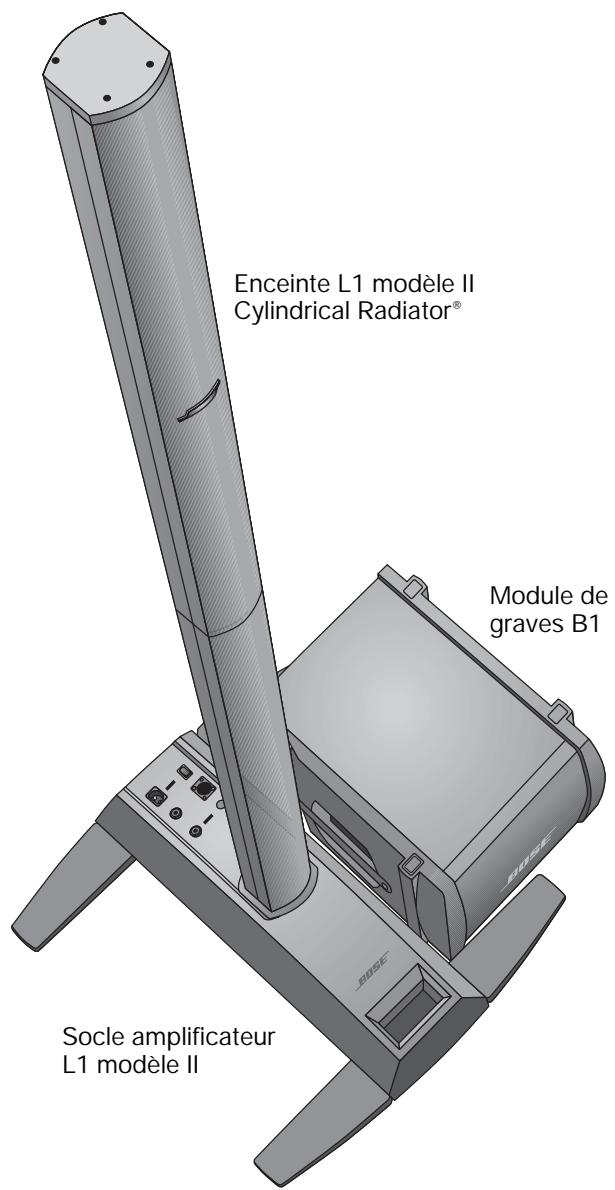

Figure 1

Système L1 modèle II et équipement facultatif

Système L1 modele II avec connecteur ToneMatch
Équipement facultatif

Moteur audio T1 ToneMatch

Module de graves B1 supplémentaire

Amplificateur de puissance PackLite TM, modele A1

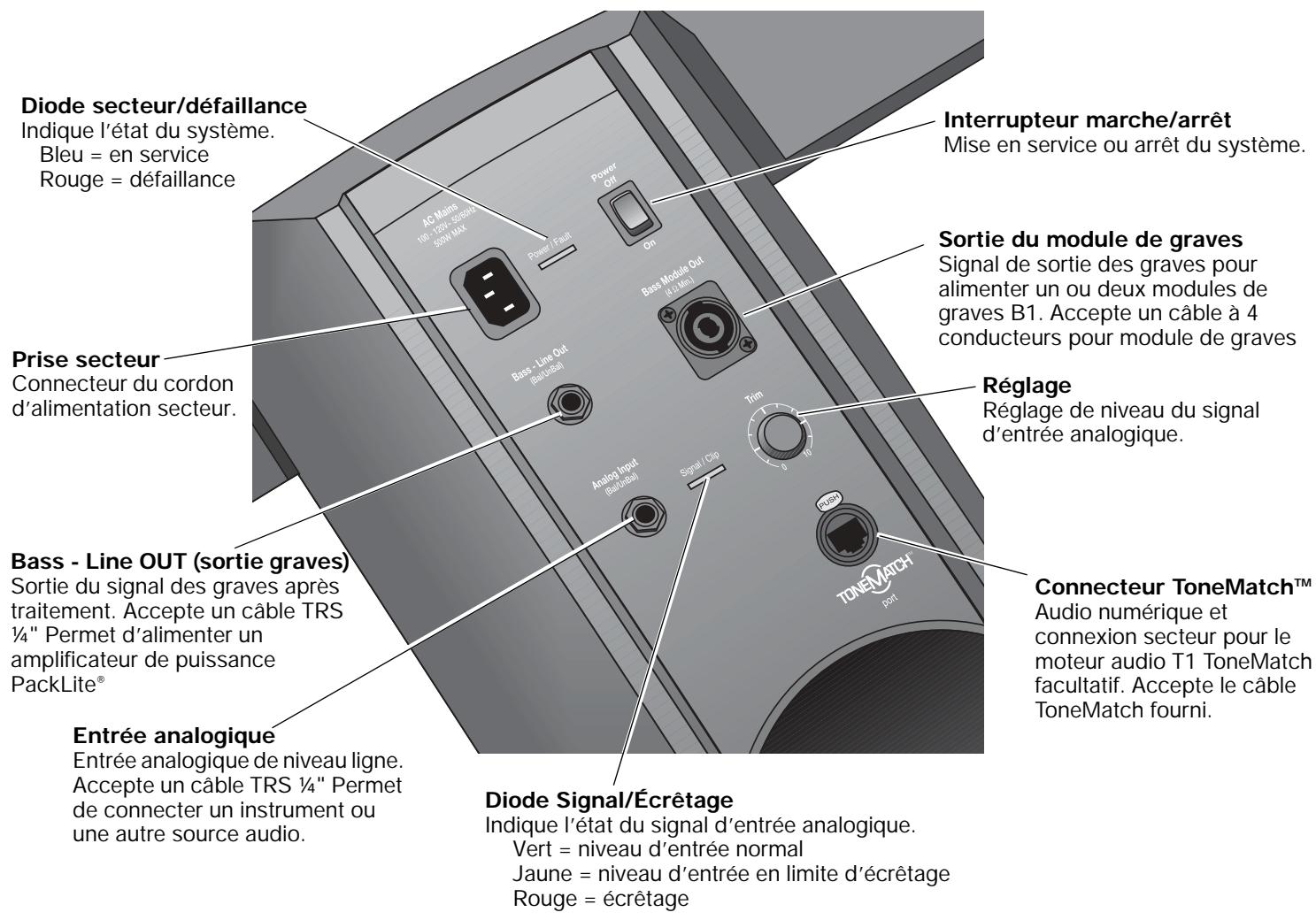

Connexions et réglages

Les connecteurs et les commandes sont situés sur le panneau supérieur du socle amplificateur (Figure 2).

Panneau supérieur du socle amplificateur

Figure 2

Nomenclature

Le modele L1TM est fourni dans trois cartons. Deballez les éléments avec précaution et vérifie la présence de tous les composants indiqués sur cette page.

AVERTISSEMENT : Pour éviter tout risque d'étouffement, gardez les sacs plastiques hors de portée des enfants.

Carton du socle amplificateur	Carton du Cylindrical Radiator®	Carton du module de graves B1
Socle amplificateur L1 modèle II Sac de transport Cordon d'alimentation secteur CD de démonstration Guide d'installation rapide Notice d'utilisation Carte d'enregistrement	Enceinte L1 model II Cylindrical Radiator® Bas Haut Sacs de transport Notice d'utilisation Carte d'enregistrement	Module de graves B1 Boitier de transport Cable pour module de graves (bleu) Notice d'utilisation du module de graves B1 Notice d'enregistrement du module de graves B1

Numérodesériesetenregistrementduproduit

Il est recommandé de noter des Maintenant les numérores de série de vos composants, ici et sur votre carte d'enregistrement. Pour enregistrer votre produit, visitez la page www.bose.com/register ou appelez le 800905-1044 (USA et Canada uniquement). En cas d'oubli, les droits que vous confère cette garantie ne s'en trouveront pas affectés.

Socle amplificateur L1 modele II

Enceinte L1 model IICylindrical Radiator

Module de graves B1

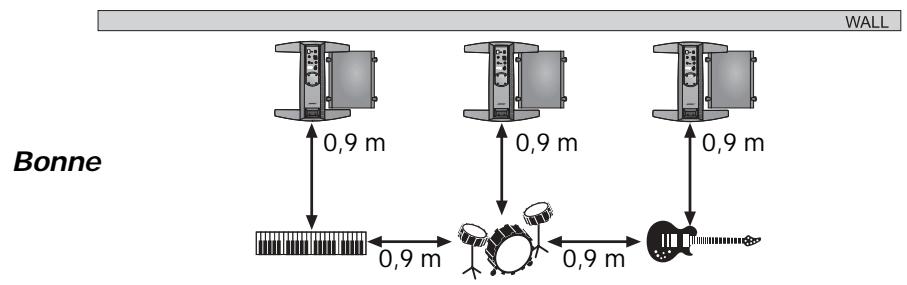

Positionnement de votre système

Le positionnement du socle amplificateur est une phase importante de l'installation de ce produit.

L'identification du meilleur emplacement dépend de plusieurs paramètres :

• la taille de la scene,
• le nombre de musiciens,
• les systèmes partages (l'ajout d'un moteur audio T1 ToneMatch™) et le nombre d'instruments)

Les conseils suivants vous permettront de commencer l'installation en vue d'un concert ou d'un spectacle.

• Installez le système dans le volume arrêté de la scène.
• Si possible, placez le système derriere le ou les musiciens.
• Dans le cas d'un groupe, évitez de vous regrouper sur la scène. Laissez une certaine distance (idéalement de 2 à 2,5 mètres) entre le système L1™ modèle II et vous ou tout autre musicien. De cette façon, le son entoure les musiciens et se reflèchit sur les surfaces adjacentes de la salle, créé un son panoramicique qui envahit toute la piece et suscite un plus grand plaisir d'écoute.

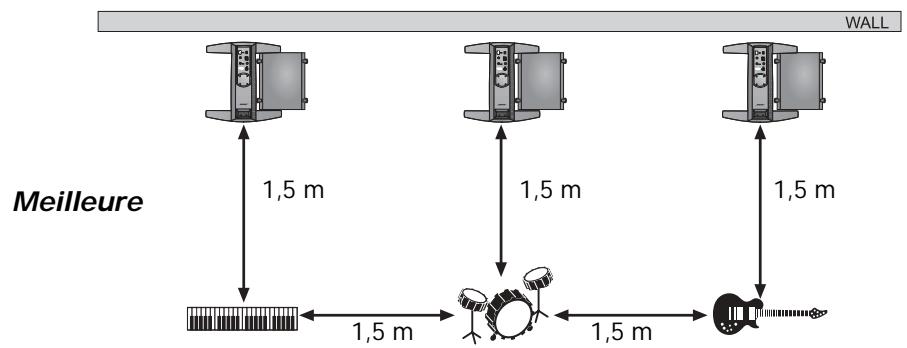

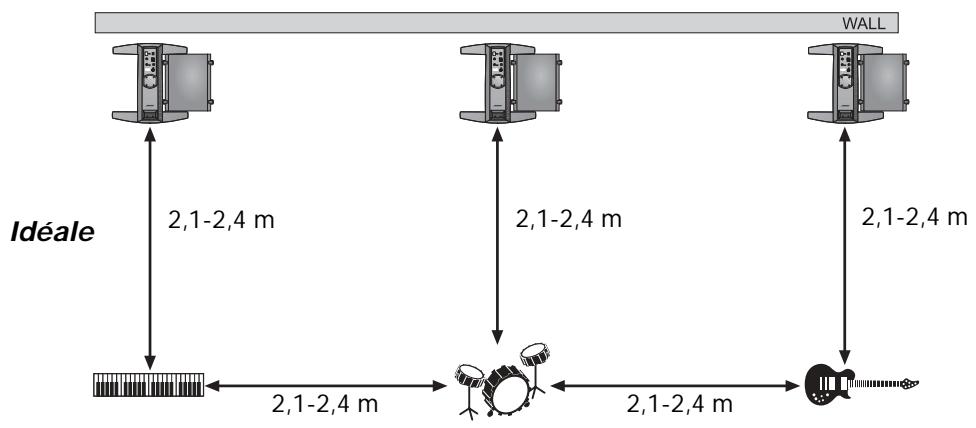

Conseils de positionnement

Figure 3

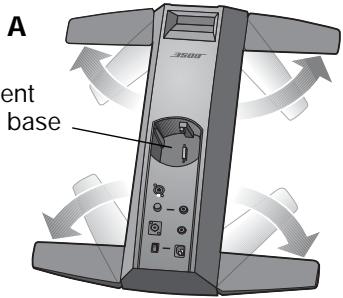

Installation du socle amplificateur L1TM modele II

1. Tout en Maintenant le socle amplificateur verticalément au sol (Figure 4A), saisissez l'un des pieds et écarts-à-le plus possible. Les autres pieds se dépliant automatiquement. Les pieds doivent être entièrement déployés avant qu'il soit possible d'emboiter la partie inférieure du L1™ dans le socle amplificateur.
2. Posez le socle amplificateur à plat sur le sol dans la position désirée (Figure 4B).

Figure 4
Pose du socle amplificateur PS1 sur le sol

B

A VERTISSEMENT: Ne déplacez jamais le système entièrement assemblé. Vous pourriez vous blesser ou endommager le produit. Positionnez le socle amplificateur sur le sol à l'emplacement choisi avant d'assembler le système.

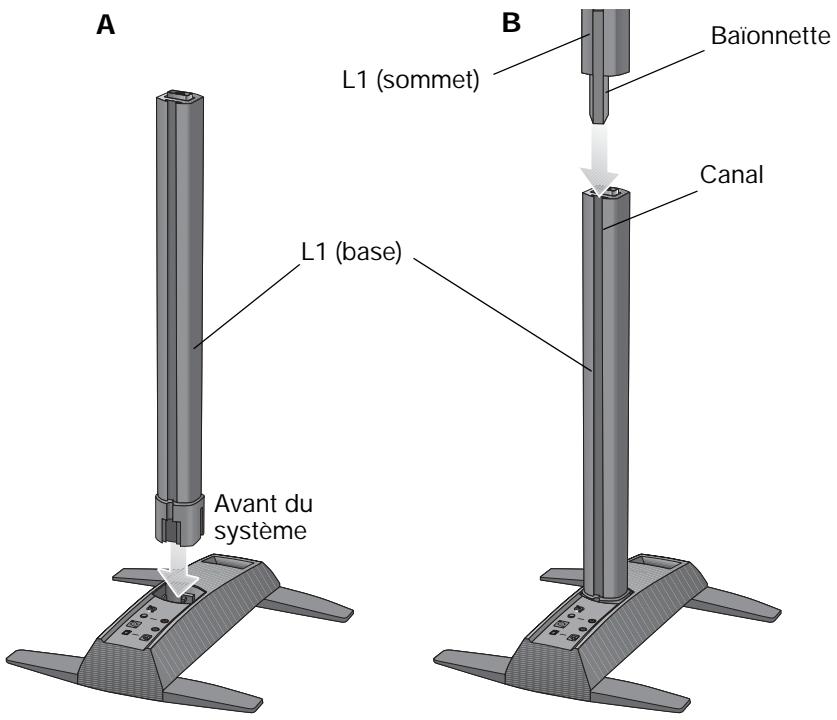

Assemblage de l'enceinte L1 modulo II Cylindrical Radiator

Cette procédure déscrit l'installation des sections de l'enceinte dans le socle amplificateur. Si vous prévoyez de monter le moteur audio T1 ToneMatch™ sur le système L1 modulo II, consultez le chapitre « Ajout d'un moteur audio T1 ToneMatch™ (facultatif) » page 12 avant d'installer la section supérieure de l'enceinte.

1. Présentez la base du L1 avec la grille vers l'avant et emboîtez-la dans le socle amplificateur (Figure 5A). Veillez à l'insérer en entier dans le logement pour assurer sa stabilité et la qualité de la connexion.
2. Alignez la baionnette située au sommet du L1 sur la cannelure à l'arrière de la base du L1, et abaissez la partie supérieure du L1 sur la partie inférieure pour l'emboiter (Figure 5B).

Figure 5
Installation de la base et du sommet de l'enceinte L1 modèle II Cylindrical Radiator

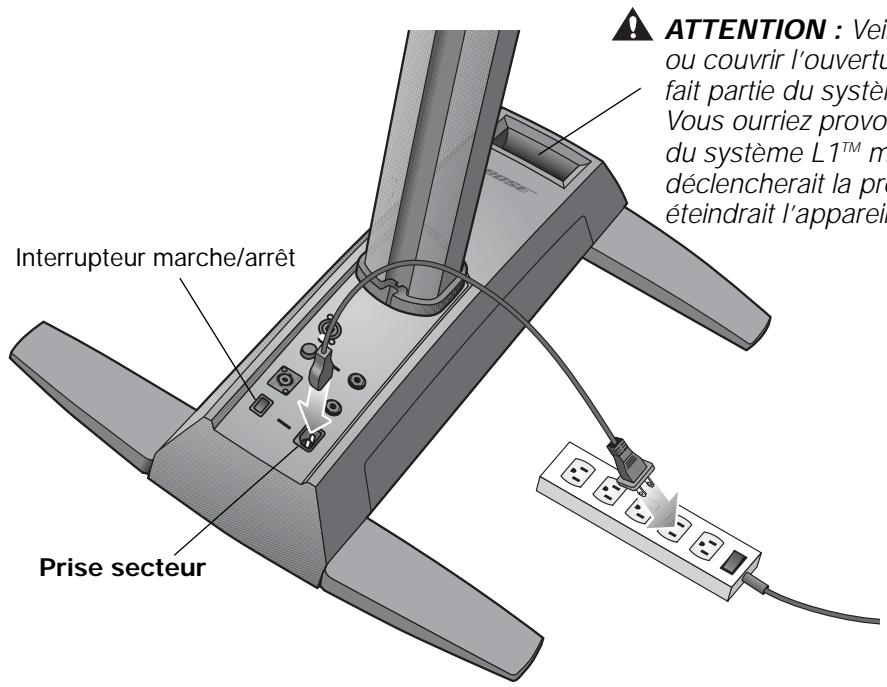

Connexion au secteur

1. Vérifiez que le commutateur de mise sous tension est en position coupée (OFF).
2. Connectez le cordon d'alimentation à la prise AC Mains du socle amplificateur.
3. Branchez l'autre extrémité à une prise secteur (Figure 6).

Connexions secteur

Figure 6

ATTENTION: Veillez à NE PAS bloquer ou couvrir l'ouverture de la poignée, elle fait partie du système de ventilation. Vous ouriez provoquer une surchauffe du système L1™ modèle II, ce qui déclencherait la protection thermique et éteindrait l'appareil.

ATTENTION: Bose recommends l'utilisation d'un dispositif de protection contre les surtensions pour protégé tous les équipements électroniques. Les variations de tension et les surcharges transitoires peuvent endommager les composants de n'importe quel système. Des dispositifs de protection contre les surtensions sont disponibles dans les magasins spécialisés enlectronique.

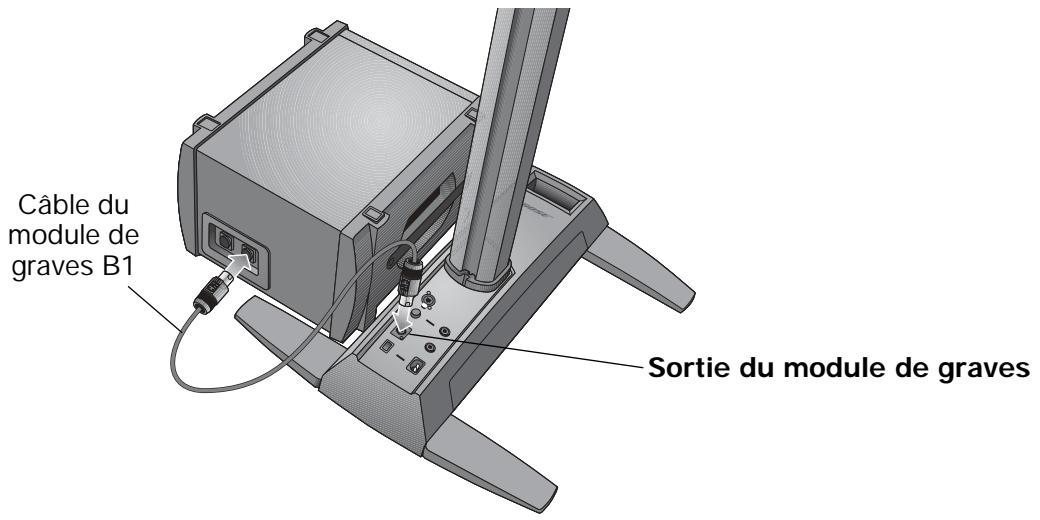

Connexion du module de graves B1

Le module de graves B1 peut etre place sur le sol verticalement ou horizontalement. Il s'adapte entre les pieds du socle amplificateur.

1. Branchez une extrémité du cable du module de graves B1 dans l'un des connecteurs B1. Verrouillez la fiche en la faisant tourner dans le sens horaire. Vous devez entendre un déclic.
2. Insérez l'autre extrémité du cable dans le connecteur Bass Module Out du socle amplificateur. Verrouiller la fiche en la faisant tourner dans le sens horaire.

Remarque: Pourdéconnecter un cable B1,faites glisser vers l'arrive le pouvoir en métal situé surle corps de la fiche,faites tourner celle-ci dans le sens inverse des aiguilles d'une montre et retirez-la du connecteur.

Module de graves B1

Figure 7

MISES EN GARDE :

• NE PAS connecter un module de graves B1 à deux socles amplificateurs en même temps.
• NE PAS connecter un module de graves autre que le module B1 au socle amplificateur.
• NE PAS REMPLACER le cable fourni par un cable d'enceinte à 2 fils. Utiliser uniquement le cable à quatre broches pour module de graves B1 fourni pour connecter le module B1 au socle amplificateur. Le socle amplificateur utilise les signaux transmis par deux des quatre fils du cable pour détecter automatiquement le nombre de modules de graves B1 connectés.

Ajout d'un moteur audio T1 ToneMatchTM (facultatif)

Le moteur audio T1 ToneMatch™ offre des capacités d'entrées/sorties supplémentaires, et son traitement numérique du signal permet de modifier le son produit. Le moteur audio est fourni avec des accessoires de montage pour l'adapter du côté gauche ou droit de l'enceinte L1™ modèle Il Cylindrical Radiator®.

Remarque : Il se monte sur la section inférieure de l'enceinte, ce qui nécessite une dépose préalable de la section supérieure.

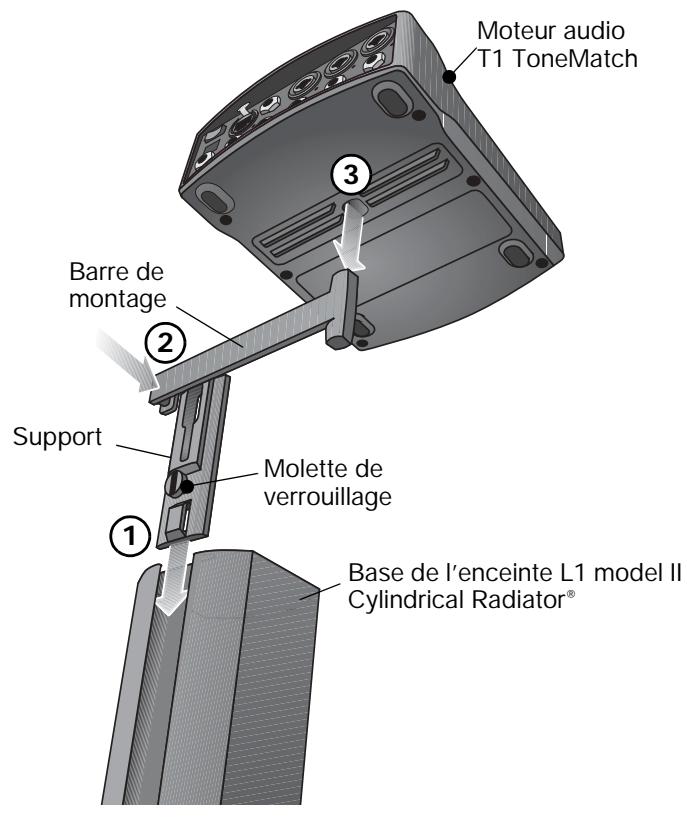

1. Faites glisser le support dans la glissiere à l'arriere de la partie inférieure du L1 et tournez le bouton dans le sens des aiguilles d'une montre pour verrouiller le support (Figure 8).
2. Insérez la barre de montage dans son logement dans le support et poussez-la vers le bas.
3. Placez le T1 sur la barre de montage comme sur l'illustration.

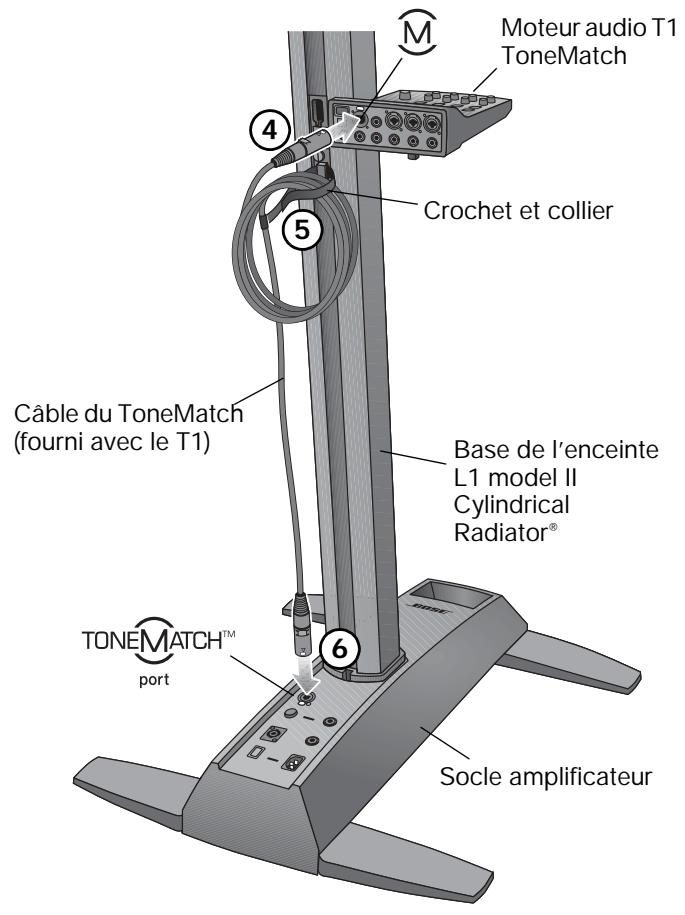

4. Branchez une extrémité du cable du ToneMatch (fourni avec le moteur audio) dans le connecteur de sortie pour le ToneMatch () sur le T1.
5. Fixez le cable sur le support à l'aide du crochet et du collier.
6. Insérez l'autre extrémité du cable dans le connecteur ToneMatch du socle amplificateur.

Montage du T1

Figure 8

Ajout d'un second module de graves B1 (facultatif)

La sortie pour module de graves du socle amplificateur peut controler un ou deux modules de graves B1. Ces modules peuvent etre empilés sils sont placés à l'horizontale (Figure 9).

Il est possible d'ajouter un ou deux modules B1 à l'aide de l'amplificateur de puissance PackLite®. Reportez-vous à la section « Ajout d'un amplificateur de puissance PackLite®, modulo A1 (facultatif) » page 14.

A ATTENTION: Ne connectez pas plus de deux modules de graves B1 à la prise Bass Module Out du socle amplificateur. Cela provoquerait une surcharge au niveau de l'amplificateur du socle amplificateur, limitant ainsi les performances du système.

1. Connectez le premier B1 au connecteur Bass Module Out du socle amplificateur.
2. Insérez l'une des extrémités du second cable du module de graves B1 dans le connecteur inutilisé du premier module B1. Insérez l'autre extrémité du cable dans l'un des connecteurs du second module B1.

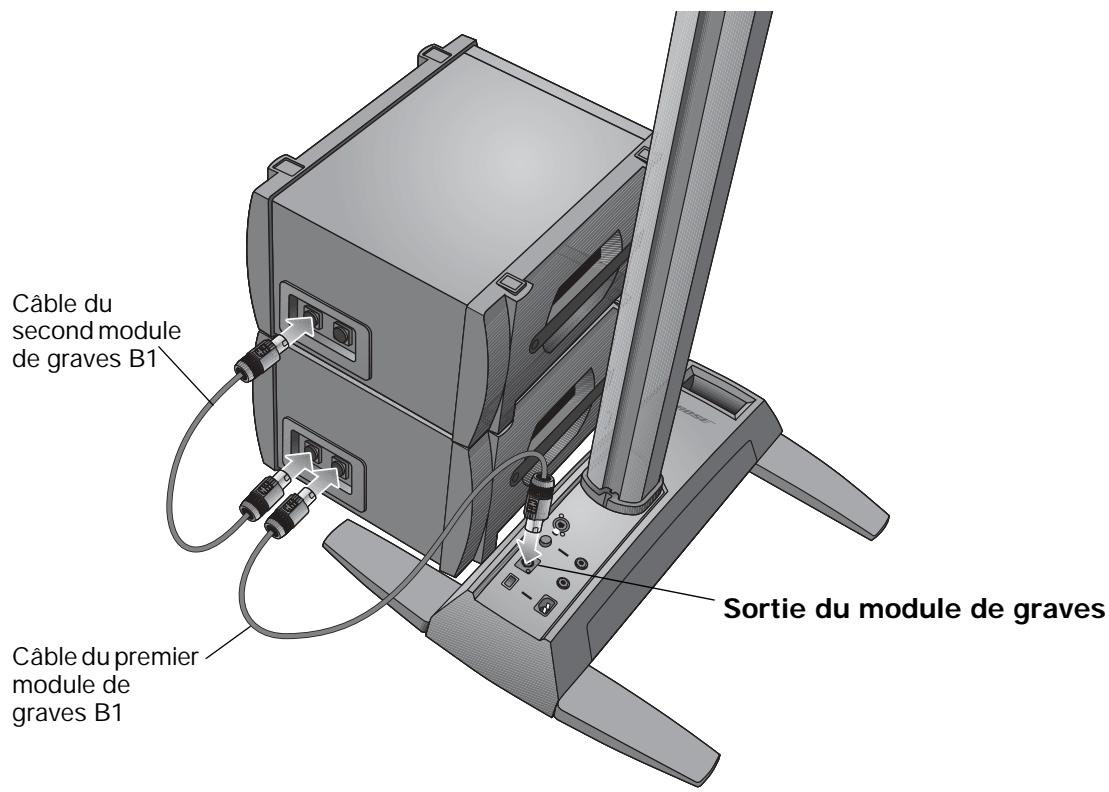

Installation de deux modules de graves B1

Figure 9

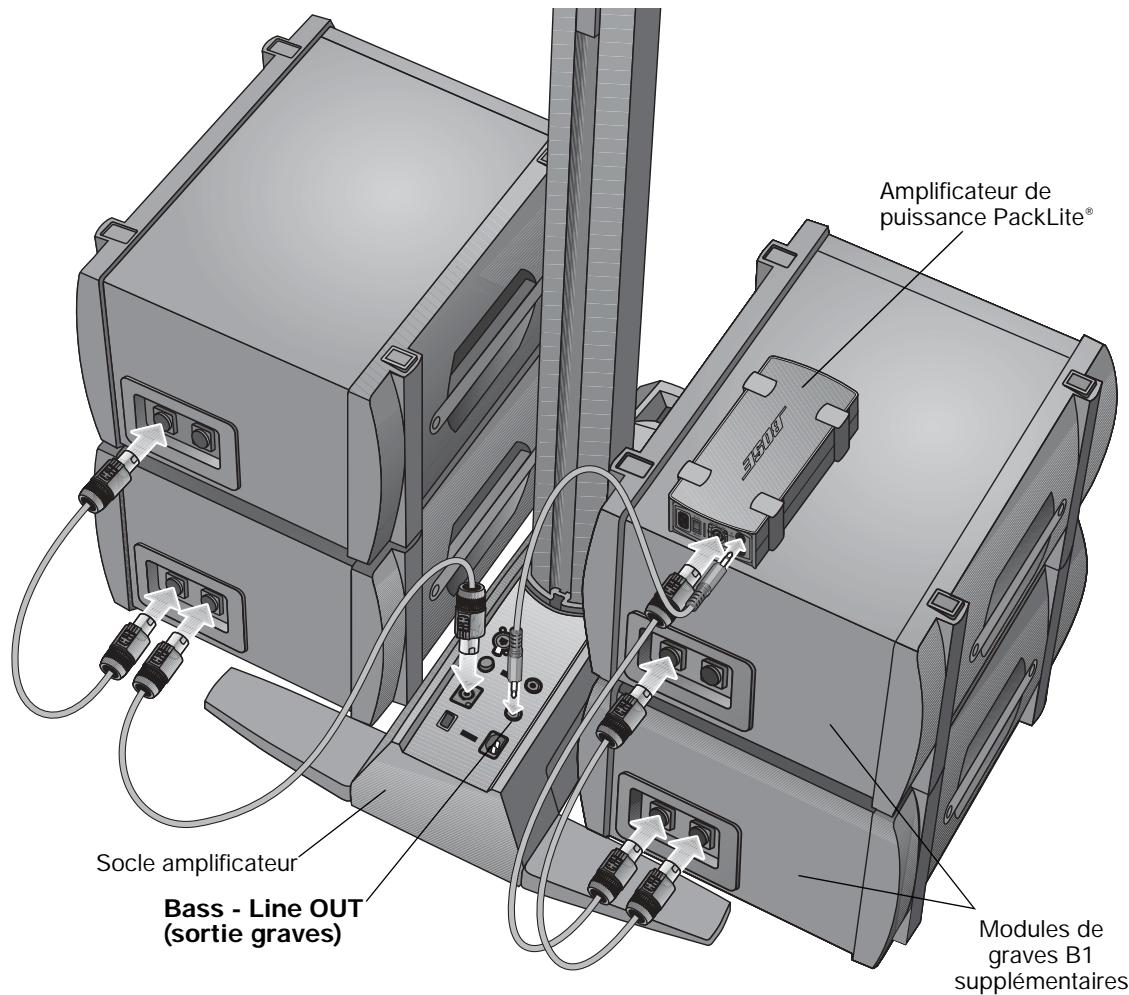

Ajout d'un amplificateur de puissance PackLite®, modèle A1 (facultatif)

L'amplificateur de puissance PackLite® modulo A1 permet d'ajouter des modules B1 supplémentaires. Reportez-vous à la notice d'utilisation du A1 pour plus de détails.

1. Vérifiez que le commutateur de mise sous tension de l'amplificateur A1 est en position coupée (OFF).
2. Insérez une extrémité du cable TSR fourni dans le connecteur Bass - Line Out du socle amplificateur. Raccordez l'autre extrémité au connecteur INPUT de l'amplificateur A1.
3. Connectez le cable d'un module de graves B1 du connecteur OUTPUT de l'amplificateur A1 à un module de graves B1. Si nécessaire, connectez un second B1 au premier.
4. Branchez une extrémité du cordon secteur à l'amplificateur A1 et l'autre extrémité à une prise secteur.
5. Mettez le commutateur d'alimentation de l'amplificateur A1 en position ON (I).

Raccordement de l'amplificateur A1 au socle amplificateur

Figure 10

ATTENTION: NE PAS empiler en colonne plus de quatre modules B1.

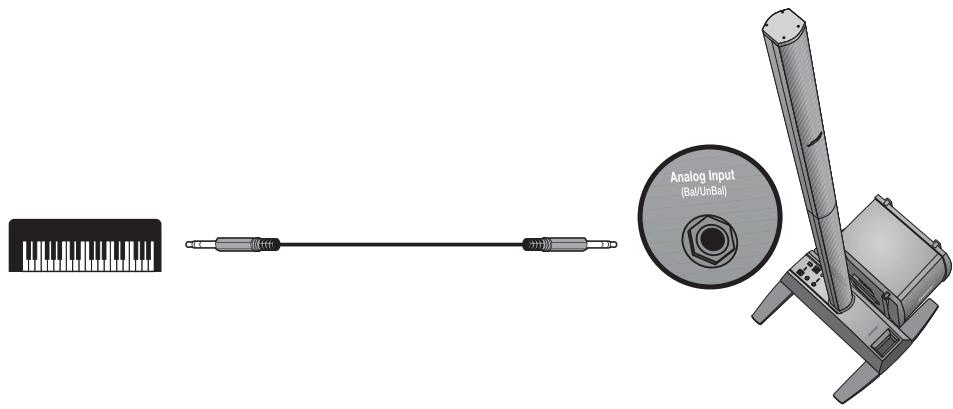

Réglage du niveau d'entrée analogue

Signal /Clip

Système L1 modulo II
unique avec instrument à clavier

Lorsque vous connectez une source audio à l'entrée analogue (Analog Input), suivez ces consels pour ajuster l'échéage (Trim).

1. Reglez la commande Trim du socle amplificateur sur zéro (0).
2. Connectez la source audio à l'entrée marquee Analog Input.
3. Reglez le volume de la source audio au niveau désiré.
4. Mettez la source en lecture et augmentez le niveau de Trim jusqu'à ce que l'indicateur Signal/Clip soit vert ou jaune.
5. Si l'indicateur Signal/Clip est rouge, diminuez le niveau de Trim jusqu'à ce qu'il devienne vert ou jaune.

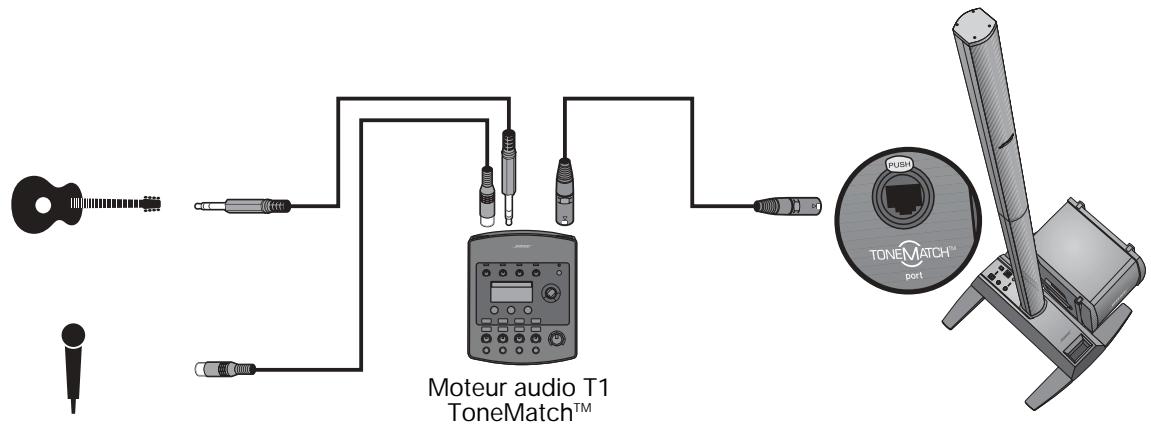

Utilisation d'un moteur audio T1 ToneMatch™ et d'une source audio analogue

Le système L1™ modèle Il peut fonctionner avec un moteur audio T1 ToneMatch™ et une source audio analogique connectée au socle amplificateur. Toutefois, le volume du moteur audio et celui de la source audio analogique doivent être ajustés séparément.

• Le réglage Trim du socle amplificateur n'attecte que le volume de la source audio analogue connectée à l'entrée Analog Input. L'indicateur Signal/Clip ne renseigne donc que sur le niveau du signal d'entrée analogue.
• Le moteur audio T1 ToneMatch est doté d'un réglage d'échéage (Trim) et d'un indicateur de signal/échéage pour chaque entrée, d'un réglage Volume pour chaque sortie et d'un réglage de volume général (Master) qui permet de régler le niveau de sortie du ToneMatch à destination du socle amplificateur. Ces réglages sont sans effet sur le signal envoyé à l'entrée Analog Input.

Examples d'utilisation

Il existe diverses façon de configurer et utiliser ce système, avec ou sans le moteur audio T1 ToneMatch. Voici quelques exemple d'utilisation typiques. Si vous utilisez le moteur audio T1 ToneMatch, consultez son mode d'emploi pour toutes informations sur son installation et sa configuration.

Musicien seul

Un musicien peut jour en solo sur un seul instrument via le système L1 modulo II (Figure 11). Mais il peut aussi jour d'un instrument et utiliser un microphone pour le chant (Figure 12 à la page 16).

Figure 11

Système L1TM modele II unique avec guitare et microphone

Figure 12

Système L1 modele II unique avec plusieurs instruments et un moteur audio T1 ToneMatch

Plusieurs musiciens

Dans ce cas de figure, un duo piano-guitare chante et joue via un unique moteur audio T1 ToneMatch audio et un système L1 modele II.

Figure 13

Orchestre

Dans le cas d'unorchestre, notre exemple sera basé sur plusieurs moteurs audio T1 ToneMatch™ et plusieurs systèmes L1™ modèle II. Chaque musicien chante et joue via un unique moteur audio T1 ToneMatch audio et un système L1 modèle II.

Plusieurs systèmes L1
modèle II, chacun avec un
moteur audio T1
ToneMatch

Figure 14

Deux systèmes L1 modele II, une table de mixage et plusieurs sources

Disc Jockey

Les DJ utilisent diverses sources (lecteur de CD, platine, lecteur MP3, etc.) connectées à une table de mixage. Dans cet exemple, deux sorties d'une table de mixage peuvent être connectées à deux systèmes L1™ modèle II pour:gérer le son en stéreo.

Figure 15

Entretien du produit

Nettoyage

• Pour nettoyer les boitiers du système, utilisez uniquement un chiffon doux et sec.
• N'utilise pas de solvants, de produits chimiques ni de liquides de nettoyage contenant de l'alcool, de l'ammoniaque ou des substances abrasives.
• N'utiliseaucun aérosol àproximé du système et ne laissezaucun liquide pénétrer par une des ouvertures.
• Si nécessaire, vous pouvez utiliser avec précaution un aspirateur pour dépoussier la grille de l'enceinte L1™ modèle II Cylindrical Radiator®.

Service après-venture

Pour toute aide en cas de problème, contactez le service clients de Bose® Live Music Customer Service Product and Technical Support au numéro [phone] (USA et Canada) ou consultez le site Internet www.Bose.com/musicians..

Dépannage

Si vous rencontres des problèmes lors de l'utilisation de ce produit, essayez les solutions suivantes. Si vous ne parvenez pas à résoudre le problème, contactez directement le service clients de Bose® Live Music Customer Service au [phone] (USA et Canada) afin de convenir d'un rendez-vous pour maintenance.

Outils de dépannage recommends :

• Un voltmètre portable

• Des cables équipés de fiches XLR et Jack 6,35 mm

• Un testeur de câbles

Cable a quatre broches pour module de graves B1

• Un testeur d'alimentation secteur

• Un cordon d'alimentation secteur de remplacement

Problème	Mesure corrective
Le système est branché au secteur, l'interrupteur est en position de marche, mais la diode de mise sous tension ne s'allume pas.	Vérifiez que la prise secteur fonctionne. Essayez de faire fonctionner une lampe ou un autre apparueil sur cette prise secteur, ou testez celle-ci à l'aide d'un voltmètre.Vérifiez que la fiche du cordon d'alimentation du socle amplificateur est bien insérée dans la prise secteur.
La diode de mise sous tension est allumée (en vert) maisaucun son n'est émis.	Vérifiez que le contrôle du volume n'est pas en position minimum sur votre instrument.Assurez-vous que le niveau d'écrêtage (Trim) du socle amplificateur est élevé.Vérifiez que l'instrument est bien raccordé à la fiche Analog Input Connectez votre instrument au socle amplificateur à l'aide d'un autre cable.Branchez votre instrument à un autre amplificateur pour vous assurer qu'il fonctionne.
La diode de mise sous tension s'allume en rouge lorsque le socle amplificateur est sous tension.	Contactez le support clientèle Bose Live Music Customer Support au numéro [phone] pour obtenir de l'aide.
Le disjoncteur du[bâtiment se déclenché constamment.	Si plusieurs socles amplificateurs sont branchés sur le même circuit d'alimentation, veillez à échelonner leur mise sous tension. Chaque socle amplificateur a un courant de démarrage en crête de 32 ampères lors de sa mise sous tension.Si plus de trois socles sont raccordés à un seul circuit de 15 ampères, brancheç certains systèmes sur un autre circuit électrique. Chaque socle amplificateur peut nécessiter une intensité de 5 ampères ou plus lorsqu'il est utilisé à un fort volume durant une longue période.
Si aucune source n'est branchée dans le socle amplificateur, un sifflement ou un bourdonnement sont émis	À l'aide d'un testeur d'alimentation secteur, testez la prise secteur à laquelle est branché le socle amplificateur pour vérifier l'absence de faux contacts ou de branchements inversés (phase, neutre et/ou terre).Si vous utilisez une ballonge électrique, veillez à la tester comme indiqué précédemment.
Le module de graves B1 est connecté, mais aucun son grave n'est émis.	Utilissez le cable à quatre broches pour module de graves B1 (bleu) fourni.Vérifiez que le module de graves B1 est correctement connecté à la prise Bass Module Out du socle amplificateur.Essayez un autre cable à quatre broches.Si possé, essayez un autre module de graves B1.
Le volume du module de graves B1 n'est pas équilibré avec celui du système.	Vérifiez que vous utilisez bien le cable à quatre broches pour module de graves B1 fourni avec celui-ci.Vérifiez que la grille du module de graves B1 est orientée vers les musiciens et le public.
Aucun sonMedium ou algu n'est émis par l'enceinte L1TM modèle II Cylindrical Radiator®.	Vérifiez que les deux parties de l'enceinte L1 modèle II Cylindrical Radiator® sont correctement insérées dans leurs connecteurs.Vérifiez que les bornes de connexion ne sont pas piées ou cassées.Essayez de nettoyer les bornes de connexion des deux parties de l'enceinte avec un aérosol adapté aux connexionslectroniques.
Le son des instrument ou de la source audio est distordu	Vérifiez que la diode rouge n'est pas constamment allumée. Si tel est le cas, diminuez le réglage d'échéage (Trim).Essayez avec une autre source.Essayez votre microphone sur un autre socle amplificateur PS1.
Le son émis par le caisson de basses amplifié d'un autre fournisseur est mauvais lorsqu'il est connecté à la prise Bass-Line OUT du socle amplificateur	Débranchez tout module de graves B1 connecté au socle amplificateur.Le signal émis par la sortie Bass-Line Out est peut-être trop élevé pour le caisson de basses amplifié. Essayez d'attenuer le signal.Essayez de connecter différemment le caisson de basses amplifié en utilisant par exemple un cable symétrique ou asymétrique et/ou une boite de liaison directe.Vérifiez que les commandes de gain et de niveau d'entrée du caisson de graves sont régliées correctement.Si vous utilisez un caisson de graves amplifié disposant d'un filtre répartiteur (crossover), réglez-le sur 180 Hz.
Le son émis par des modules de graves B1 alimentés par un amplificateur de puissance tiers et connectés à la prise Bass-Line OUT est mauvais.	Vérifiez qu'au moins deux modules de graves B1 sont directement connectés à la fiche Bass Module Out du socle amplificateur à l'aide d'un cable à 4 conducteurs pour module de graves B1.Vérifiez le réglage de gain de l'amplificateur de puissance. Le volume des modules de graves B1, amplifié par le socle amplificateur, doit être similaire à celui des modules de grave dépendant de l'amplificateur externe.
Le microphone provoque un problème de larsen	Orientez le microphone de façon à ce qu'il ne soit pas dirigé directement vers son enceinte L1 modèle Il Cylindrical Radiator®.Essayez un autre microphone.Modifiez la position de l'enceinte et/ou du chanteur sur la scène.Augmentez la distance entre l'enceinte L1 et le microphone.Si vous utilisez un processeur d'effets pour voix, assurez-vous qu'il ne contribue pas au problème de larsen.

Garantie limite et enregistrement

Cet apparéil est couvert par une garantie limitée transférable. Les détails de cette garantie sont fournis avec l' apparéil. Pour enregistrer votre produit, visitez la page www.bose.com/register ou appelez le [phone] (USA et Canada uniquement).

Accessoires

Consultez le site Internet www.bose.com/musicians ou appelez le(800) 905-0886 pour obtenir des informations sur les accessoires disponibles.

Informations techniques

Spécifications mécaniques

	Dimensions	Poids
Socle amplificateur L1TM modèle II :	12,8 cm (H) x 26,2 cm (L) x 69,2 cm (P)	10,7 kg
Partie supérieure de l'enceinte L1	111,0 cm (H) x 9,0 cm (L) x 10,5 cm (P)	7,4 kg
modèle II Cylindrical Radiator® :
Partie inférieure de l'enceinte L1	111,0 cm (H) x 9,0 cm (L) x 10,5 cm (P)	7,9 kg
modèle II Cylindrical Radiator® :
Module de graves B1 :	38,0 cm (H) x 26,0 cm (L) x 45,0 cm (P)	11,4 kg

Spécifications électriques

• Alimentation secteur : 100-120 V 50/60Hz 500 W (USA/Canada); 220-240V 50/60Hz 500W (Europe)
• Intensité maximale (crête): 32A à 120V ~ 60Hz (USA/Canada); 61A à 230V ~ 50Hz (Europe)

Impedance

Enceinte L1TM modulo II Cylindrical Radiator®: 4Ω

Module de graves B1: 8Ω

Entrées et sorties audio

• Connecteur T1 ToneMatch™: Connecteur Ethercon/RJ45 de sortie CC /entree données pour un moteur audio T1 ToneMatch
• Entrée analogue : Entrée de niveau Ligne par fiche TRS 1¼"
• Bass - Line Out (sortie ligne graves): -4dBu (nominal), +9dBu (max.) (connexion TRS symétrique) -10dBu (nominal), +3dBu (max.) (connexion TRS asymétrique)
• Bass Module Out (sortie module de graves): Neutrik NL4 pour un ou deux modules de graves B1.
