L1 MODEL I - Système de sonorisation BOSE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Système de sonorisation portable
Caractéristiques techniques principales	Colonne de haut-parleurs avec amplification intégrée, technologie Line Array
Alimentation électrique	220-240 V AC, 50/60 Hz
Dimensions approximatives	Hauteur : 2,1 m (avec support), Diamètre : 30 cm
Poids	Environ 27 kg
Compatibilités	Compatible avec divers appareils audio via entrées XLR et jack 6,35 mm
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	1200 W (crête)
Fonctions principales	Sonorisation pour concerts, événements, conférences, et DJ
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client Bose
Sécurité	Respecter les consignes d'utilisation, éviter l'exposition à l'eau
Informations générales	Idéal pour les musiciens, conférenciers et événements en extérieur

FOIRE AUX QUESTIONS - L1 MODEL I BOSE

Comment puis-je connecter mon BOSE L1 MODEL I à une source audio ?

Utilisez un câble audio compatible pour connecter la sortie audio de votre source (comme un ordinateur ou un smartphone) à l'entrée de votre BOSE L1 MODEL I.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez le niveau de volume sur votre source audio et sur le BOSE L1 MODEL I. Assurez-vous que les câbles sont correctement connectés et en bon état. Essayez de réduire les basses fréquences si nécessaire.

Mon BOSE L1 MODEL I ne s'allume pas, que faire ?

Assurez-vous que l'appareil est correctement branché à une prise électrique fonctionnelle. Vérifiez le fusible et essayez avec un autre câble d'alimentation si possible.

Comment puis-je ajuster l'égaliseur sur le BOSE L1 MODEL I ?

Utilisez les réglages d'égalisation disponibles sur la console de mélange ou directement sur le BOSE L1 MODEL I pour ajuster les niveaux de basses, médiums et aigus selon vos préférences.

Y a-t-il un moyen de transporter le BOSE L1 MODEL I facilement ?

Le BOSE L1 MODEL I est conçu pour être facilement transportable grâce à sa conception modulaire. Vous pouvez séparer les composants pour faciliter le transport.

Comment résoudre un problème de connexion sans fil avec le BOSE L1 MODEL I ?

Assurez-vous que votre appareil Bluetooth est en mode de découverte et que le BOSE L1 MODEL I est en mode appairage. Si la connexion échoue, essayez de redémarrer les deux appareils.

Que faire si le microphone ne fonctionne pas avec le BOSE L1 MODEL I ?

Vérifiez que le microphone est correctement connecté et qu'il est alimenté si nécessaire (pour les micros alimentés par batterie). Testez le microphone avec un autre appareil pour écarter un problème de matériel.

Comment puis-je mettre à jour le firmware de mon BOSE L1 MODEL I ?

Visitez le site web de Bose pour télécharger les mises à jour de firmware. Suivez les instructions fournies pour installer la mise à jour via un USB ou une connexion réseau.

Le BOSE L1 MODEL I fonctionne-t-il avec des systèmes de sonorisation externes ?

Oui, vous pouvez connecter le BOSE L1 MODEL I à d'autres systèmes de sonorisation via ses entrées audio, mais il est recommandé de vérifier la compatibilité des niveaux de signal.

Où puis-je trouver le manuel d'utilisation du BOSE L1 MODEL I ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de Bose dans la section support. Vous pouvez le télécharger au format PDF.

MODE D'EMPLOI L1 MODEL I BOSE

Notice d'utilisation

Veuillez dire cette notice d'utilisation

Prénez le temps de dire attentivement les instructions de cette notice d'utilisation. Elles vous seront précieuses pour installer et utiliser correctement chez la système et vous aidont à tirer le meilleur parti de sa technologie. Conserve cette notice d'utilisation pour réference ultérieure.

A VERTISSEMENT: Afin de limiter les risques d'incendie ou d'électrocution, n'exposez pas l'appareil à la pluie ou à l'humidité.
AVERTISSEMENT : Afin d'eviter tout risque d'électrocution, inséréz bien la fiche du cordon d'alimentation dans la fente correspondante de la prise d'alimentation.

AVERTISSEMENT: Afin de limiter les risques d'électrocution, ne demontez pas ce système à moins de-disposer des qualifications requises. Adressez-vous à un réparateur qualifié. Les marquages de SÉCURITÉ représentés sur cette page sont situés sur les boitiers de votre système. Ces marquages de SÉCURITÉ peuvent être situés sur les boitiers du socle amplificateur L1™ model I system :

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral, tel qu'il figure sur le système, signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'installation.

ATTENTION: Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
ATTENTION : Lorsque la fiche d'alimentation est utilisee comme dispositif de débranchement de l'appareil, elle doit rester facilement accessible.

Instructions importantes relatives à la sécurité

1. Veuillez dire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilise pas cet apparéil à proximé d'eau ou d'une source d'humidité.
6. Utilisez uniquement un chiffon sec pour le nettoyage.
7. Ne bloquez jamais les orifices d'airation. Suivez les instructions du fabricant pour l'installation.
8. N'installez pas cet apparéil à proximé d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre apparéil (notamment les amplificateurs) produitant de la chaleur.
9. Ne tentez pas de modifier les dispositifs de sécurité que constituent les fiches de type terre ou polarisées. Les fiches polarisées sont équipées de deux bornes de largeurs différentes. Les fiches de type terre sont équipées de deux bornes et d'un orifice permettant la mise à la terre. Ces deux types de dispositifs ont pour but d'assurer votre sécurité. Si la prise fournie ne s'adapte pas à votre prise de courant, consultez un électricien pour qu'il remplace cette prise obsoLète.
10. Protégez le cordon d'alimentation contre les risques de piétinement ou de pincement, notamment au niveau des fiches, des prises de courant et des branchements à l'appareil.
11. Utilisez uniquement les accessoires spécifiés par le fabricant.

1. Utilisez uniquement le chariot, le support, le trépied, l'équerre ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Lorsque vous utilisez un chariot, faites attention à ne pas vous blesser en déplaçant l'ensemble chariot/appareil, car celui-ci risque de basculer.
2. Debranche cet apparéil pendant les orages ou au cours des longues périodes de non-utilisation.
3. Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de celui que façon que ce soit (endommagement du cordon d'alimentation ou de la fiche électrique, renversement d'un liquide ou de tout object sur l'appareil, exposition de l'appareil à la pluie ou à l'humidité, mauvais fonctionnement, chute de l'appareil, etc.).
4. Pour éviter tout risque d'incendie ou d'électrocution, ne surchargez pas les prises murales, les rallonges ou les prises multiples.
5. Ne laissez jamais d'eau ou d'objets pénétrer à l'intérieur du produit : des éléments sous tension pouraient être touchés ou il pourrait se produit un court-circuit susceptible d'entrainer un incendie ou un risque d'électrocution.
6. Examinez les marquages de sécurité présents sur le boitier du produit.
7. Utilisez des sources d'alimentation appropriées : branche le produit sur une source d'alimentation appropriée, comme indiqué dans les instructions relatives au fonctionnement ou signalé sur le produit.

8. Protégez l'appareil de tout risque de ruisselement ou d'éclaboussure. Ne place pas d'objets contenant des liquides, tels que des vases, sur l'appareil.

9. Veuillez dire ces instructions.

10. Veuillez conserver ces instructions.
11. Respectez tous les averissements.
12. Suivez toutes les instructions.
13. N'utilisez pas cet apparéil à proximé d'eau ou d'une source d'humidité.
14. Utilisez uniquement un chiffon sec pour le nettoyage.
15. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.
16. N'installez pas cet apparéil à proximé d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre apparéil (notamment les amplificateurs) produit de la chaleur.
17. Ne tentez pas de modifier les dispositifs de sécurité que constituent les fiches de type terre ou polarisées. Les fiches polarisées sont équipées de deux bornes de largeurs différentes. Les fiches de type terre sont équipées de deux bornes et d'un orifice pour la mise à la terre. Ces deux types de dispositifs ont pour but d'assurer votre sécurité. Si la prise fournie ne s'adapte pas à votre prise de courant, consultez un électricien pour qu'il remplace cette prise obsolette.
18. Protégez le cordon d'alimentation contre les risques de piétinement ou de pincement, notamment au niveau des fiches, des prises de courant et des branchements à l'appareil.
19. Utilisez uniquement les accessoires spécifiés par le fabricant.
20. Utilisez uniquement le chariot, le support, le trépied, l'équerre ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Lorsque vous utilisez un chariot, faites attention à n vous blesser en déplaçant l'ensemble appareil, car celui-ci risque de bascul
21. Débranchez cet apparéil pendant les orages ou au cours des longues périodes de non utilisation.

Informations sur les produits générateurs de bruit électrique

Ce matériel a fait l'objet de tests prouvant sa conformité aux limites imposées aux apparèils numériques de classe A, conformément à la partie 15 des réglementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans des lieux commerciaux. Ce matériel génére, utilise et est susceptible d'émettre de l'énergie à des fréquences radio. À ce titre, s'il n'est pas installé ou utilisé conformément aux instructions, il est susceptible de perturber les communications radio. L'utilisation de cet équipement dans une zone résidentielle risque de provoquer des interférences nuisibles, auquel cas l'utilisateur devra remédier au problème à ses propres frais.

Ce produit est conforme aux specifications de la réglementation ICES-003 de classe A du Canada.

1. Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de chaque façon que ce soit (endommagement du cordon d'alimentation ou de la fiche électrique, renversement d'un liquide ou de tout object sur l'appareil, exposition de l'appareil à la pluie ou à l'humidité, mauvais fonctionnement, chute de l'appareil, etc.).
2. Pour éviter tout risque d'incendie ou d'électrocution, ne surcharge pas les prises murales, les rallonges ou les prises multiples.
3. Ne laïsez jamais d'eau ou d'objets pénétrer à l'intérieur du produit : des éléments sous tension pourraient être touchés ou il pourrait se produit un court-circuit susceptible d'entrainer un incendie ou un risque d'électrocution.
4. Consultez les marquages de sécurité sous le boîtier du produit.
5. Utilisez des sources d'alimentation appropriées - Branchez le produit sur une source d'alimentation appropriée, comme indiqué dans les instructions relatives au fonctionnement ou signalé sur le produit.
6. Protégez l'appareil de tout risque de ruissellement ou d'éclaboussure. Ne placez pas d'objets contenant des liquides, tels que des vases, sur l'appareil.

Pour trouver...

Installation 3

Avant de commencer 3

Déballage 4

Positionnement approprié du système pour des performances optimes 5

Assemblage du système 6

Désassemblage 7

Connexion d'un module de graves B1 au socle amplificateur L1 modele I (facultatif) 8

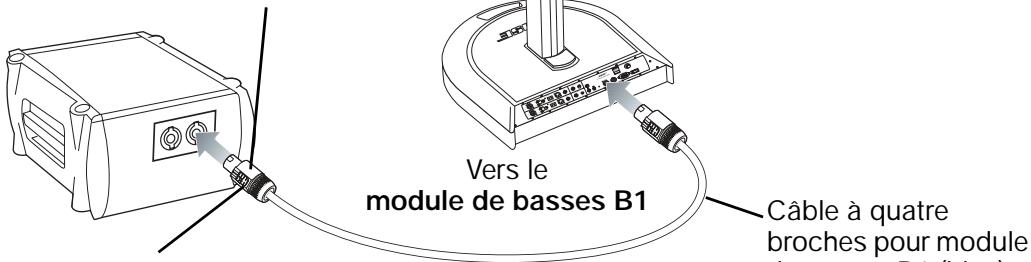

Connexion d'un module de graves B1 8

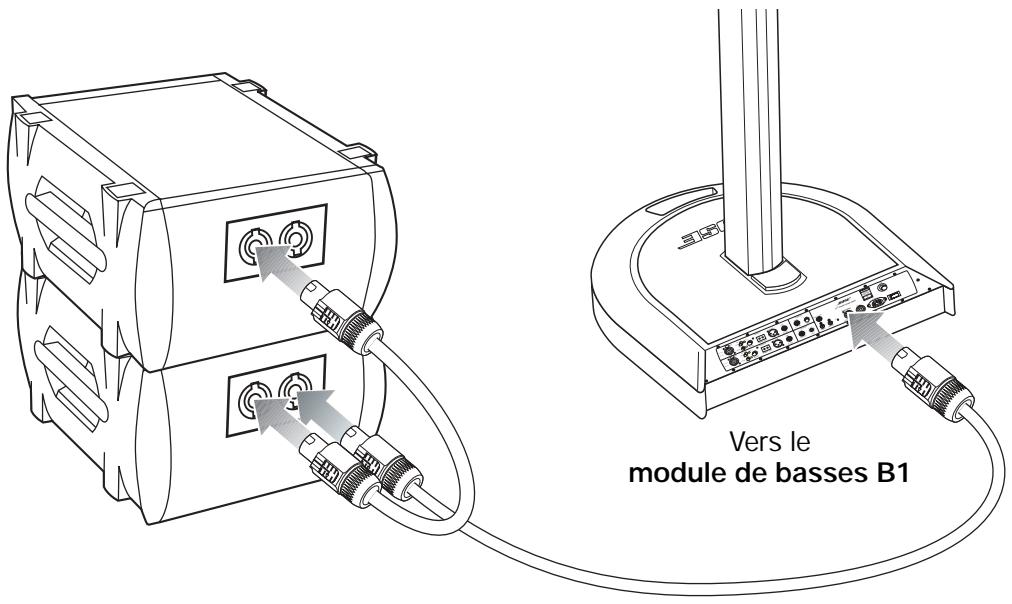

Connexion de deux modules de graves B1 9

Commandes et connexions pour les canaux 1 et 2 10

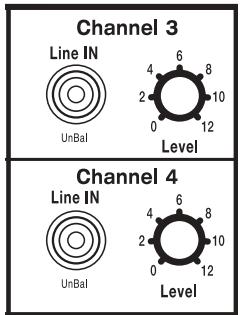

Commandes et connexions pour les canaux 3 et 4 11

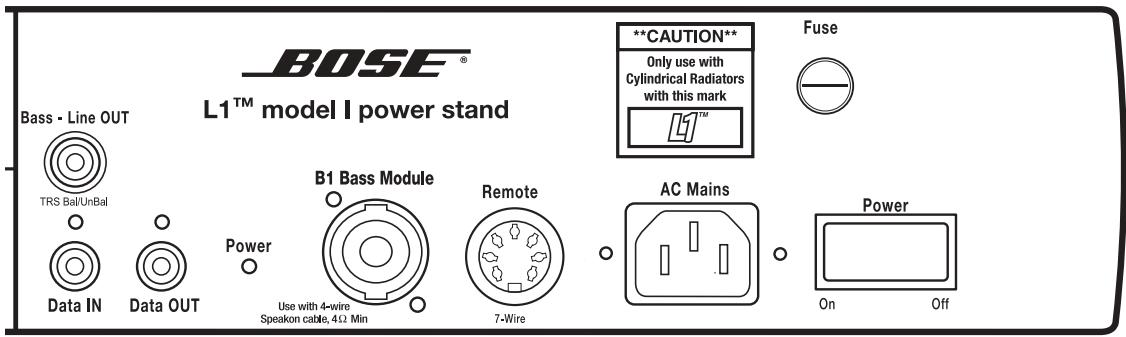

Connexions pour modules de graves, telecommande et alimentation electrique 12

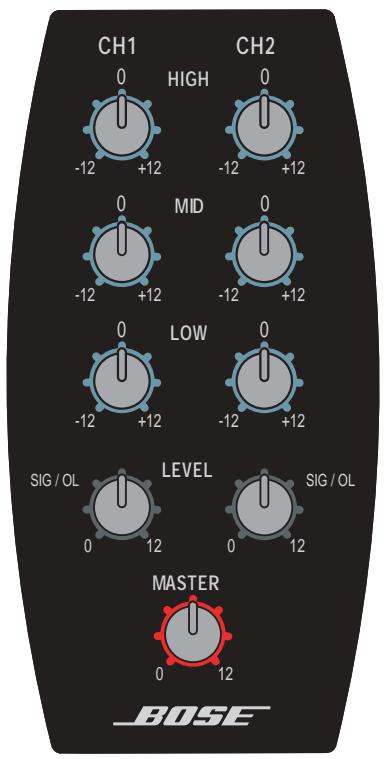

Fonctions de la télécommande R1 13

Instructions de fonctionnement 14

Creation d'un son personnel 14

Utilisation des canaux d'entrée 3 et 4 14

Utilisation d'un processeur d'effets 15

Méthode de connexion en série 15

Méthode de connexion en parallele 15

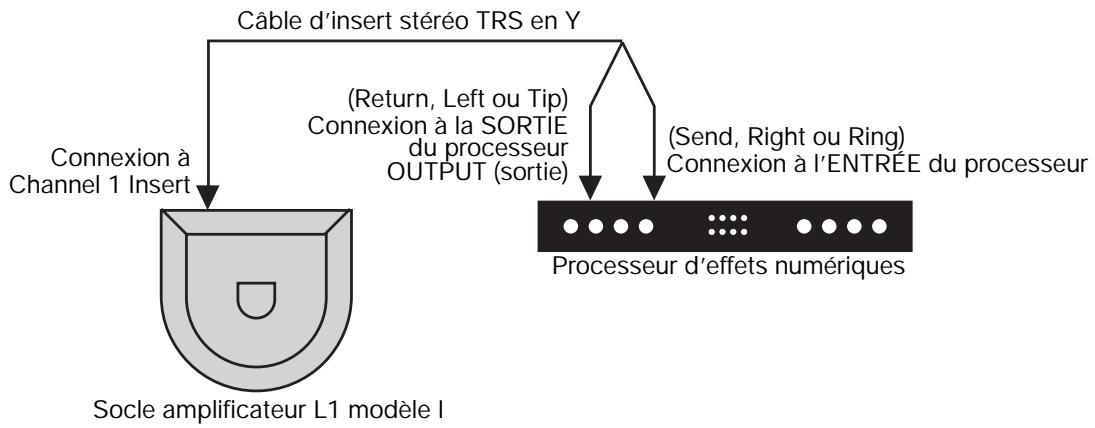

Connexion en série d'effets au socle amplificateur L1 modulo I 16

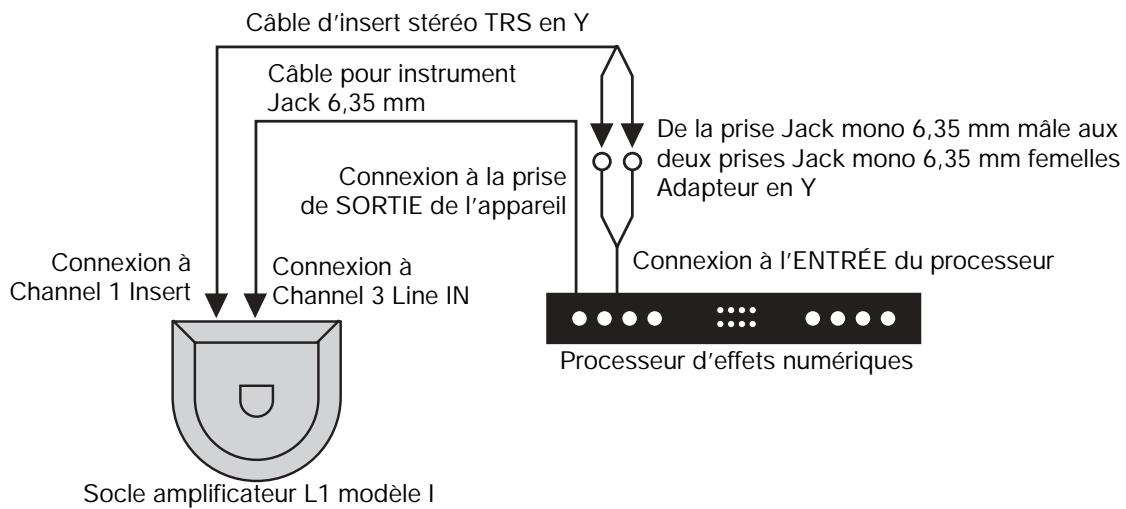

Connexion en parallele d'effets au socle amplificateur L1 modele I 17

Service client 20

Nettoyage du système 20

Garantie limitée et enregistrement 20

Accessoires 20

Spcifications mecaniques 21

Specifications electriques 21

Entreses et sorties audio 21

Renseignements à conserver

Le nombre de série figure au-dessous de chaque élément :

N° de série du socle amplificateur L1 modulo I :

N° de série de l'enceinte L1 modulo I Cylindrical Radiator® :

Numéro de série du module de graves B1 (optionnel):

Numéro de série du module de graves B1 (optionnel):

Nom du revendeur :

Numéro de téléphone du revendeur : Date d'achat :

Conservez votre facture avec ce manuel de l'utilisateur.

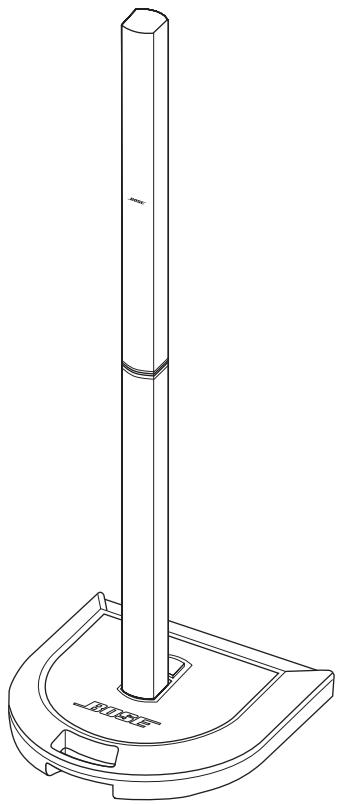

Avant de commencer

Nous vous remercions d'avoir acheté un produit de la gamme Bose® L1™. Cette nouvelle technologie révolutionnaire permet de bénéficier de la qualité d'un concert acoustique intimiste tout en profitant des performances de l'amplification.

Avantages pour les musiciens

• Vous contrôlez le son : Comme lors d'un concert non amplifié, vous seul contrôlez le son. Vous n'aurez plus de doutes sur la qualité du son perché par les autres musiciens ou par vos auditeurs.
• Installation simple et rapide : le système L1 modèle I est facile à transporter et peut être installé en quelques minutes, et non en plusieurs heures. Vous étés enfin libéré des efforts longs, épuisants et frustrants nécessaires pour installer correctement des équipements sonores conventionnels.
• Amélioration considérable des performances : Les performances et le plaisir s'accroissant considérablement, car vous n'avez plus à vous démener pour vous entendre ou entendre les autres musiciens.

Avantages pour le public

• Une source de plaisir et d'émotion : L'amélioration des performances des musiciens suscite le plaisir et l'emotion que recherchent avant tout les melomanes.
• Vous entendez ce que le public entend : pour la première fois, les musiciens entendent ce qu'entend leur public et ne risquent plus de jourer à des niveaux sonores désagréables.
• La musique est naturellement dynamique : il est désormais possible d'entendre et d'apprecier les passages les plus doux comme les parties les plus intenses.
• Un meilleur aspect visuel : Il y a moins de matériel sur scene et davantage d'espace.
• Une reproduction acoustique inégalée : selon le public, la clarté et le prise qui se dégagent de la reproduction fisèle du son de chaque instrument et du respect de la position de chacun d'eux sur la scène (contrairement au mixage mono ou même stéreo de tous les instruments) est sans commune mesure avec les performances amplifiées qu'ils ont eu l'occasion d'écouterAAParavant.

Pour plus d'informations

Cette notice d'utilisation présente uniquement les procédures d'installation et les instructions de fonctionnement de base. Pour consulter des informations plus détaillées sur l'utilisation de ce système, notamment des conseils, des techniques et des questions liéquement posées, visitez le site Internet www.bose.com/musicians.

Déballage

Vos produits L1™ commande I sont livrés dans deux cartons. Le premier contient le socle amplificateur du L1 commande I, le cordon d'alimentation secteur, la télécommande R1 avec son cable, cette notice d'utilisation, la notice d'installation rapide et le sac de transport du L1, un CD-ROM et un fusible de rechange. Le second contient l'enceinte L1 model I Cylindrical Radiator® et ses sacs de transport (Figure 1).

Si vous avez aussi acheté un module de graves B1, il est emballé séparément, dans un carton contenant également un sac de transport et un cable (bleu) à quatre broches pour module de graves B1.

A VERTISSEMENT : Pour éviter tout risque d'étouffement, gardez les sacs plastiques hors de portée des enfants.
Remarque: C'est le bon moment pour noter le numero de série figurant au-dessous de ces éléments sur la page 6 de ce guide. Reportez-vous à la page 24 pour les informations d'enregistrement.

Figure 1
Éléments du système

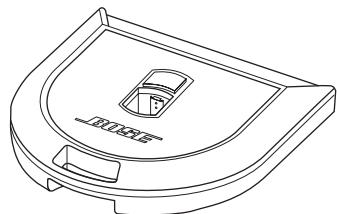

Socle amplificateur L1 modele I

Telecommande R1

Cable de la télécommande

Cordon d'alimentation secteur

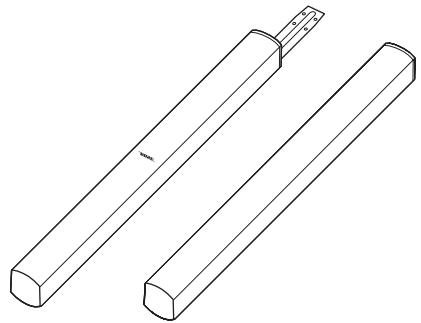

Parties supérieure et inférieure de l'enceinte L1 modele I Cylindrical Radiator

Figure 2
Équipement fourni
Sac de transport pour le socle amplificateur L1 modele I

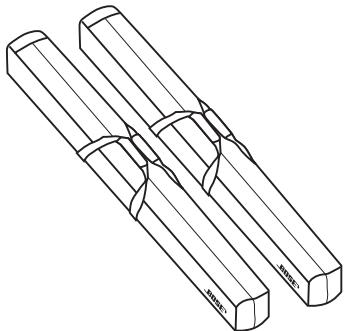

Sacs de transport pour l'enceinte L1
modèle I Cylindrical Radiator®

Notice d'utilisation et Guide d'installation rapide

ble de rechange CD-ROM

Garantie (feuillet à renvoyer)

Remarque : Pour obtenir une liste complète des équipements facultatifs et des accessoires, visitez le site Web www.bose.com/musicians.

Figure 3
Équipement facultatif
Module de graves B1

Sac de transport pour module de graves B1

Câble à quatre broches pour module de graves B1 (bleu)

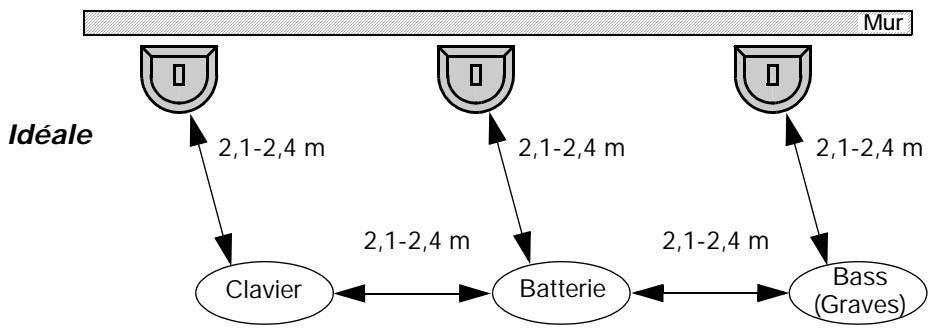

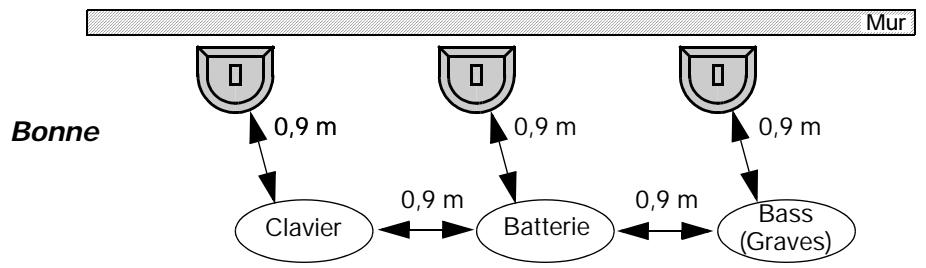

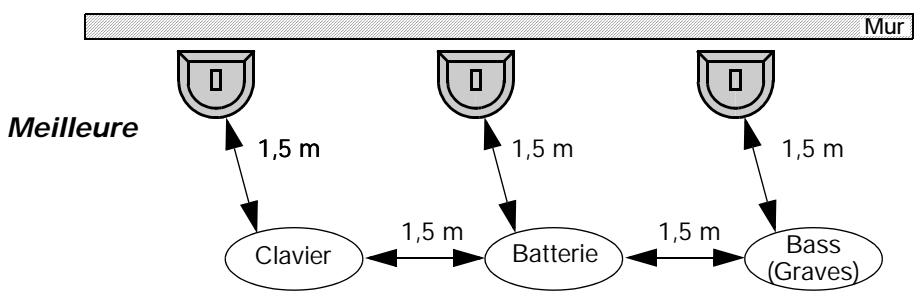

Positionnement approprié du système pour des performances optimales

Avant de commencer à assembler ce produit, il est nécessaire d'identifier le meilleur emplacement pour celui-ci.

A VERTISSEMENT : L'ensemble complet pèse environ 27 kg. Il est déconseilé de déplacer l'appareil entiennent assemblé.

Le positionnement du socle amplificateur L1 modèle I à l'endetroit approprié constitue une étape importante de son processus d'installation, afin de creator votre propre son personnel. L'identification du meilleur emplacement dépend de plusieurs paramétres : la taille de la scène, le nombre de musciens et le fait que plusieurs instruments soient ou non connectés au socle amplificateur L1 modèle I.

Les conseils suivants vous permettront de commencer l'installation en vue d'un concert ou d'un spectacle.

Remarque : Pour plus d'informations sur l'installation de votre système L1TM modele I en vue d'obtenir un son personnel, visitez le site Internet www.Bose.com/musicians..

• Placez le système tout au fond de la scène.
• Si possible, placez le produit derrière le musicien l'utilisant.
• Dans le cas d'un groupe, évitez de vous regrouper sur la scene. Laissez une certaine distance (idéalement de 2 à 2,5 mètres) entre l'enceinte L1 modèle I Cylindrical Radiator et vous ou tout autre musicien. De cette façon, le son entoure les musiciens et se réfléchit sur les surfaces adjacentes de la salle, créé un son panoramicque qui envahit toute la piece et suscite un plus grand plaisir d'écoute.

Figure 4
Conseils de positionnement

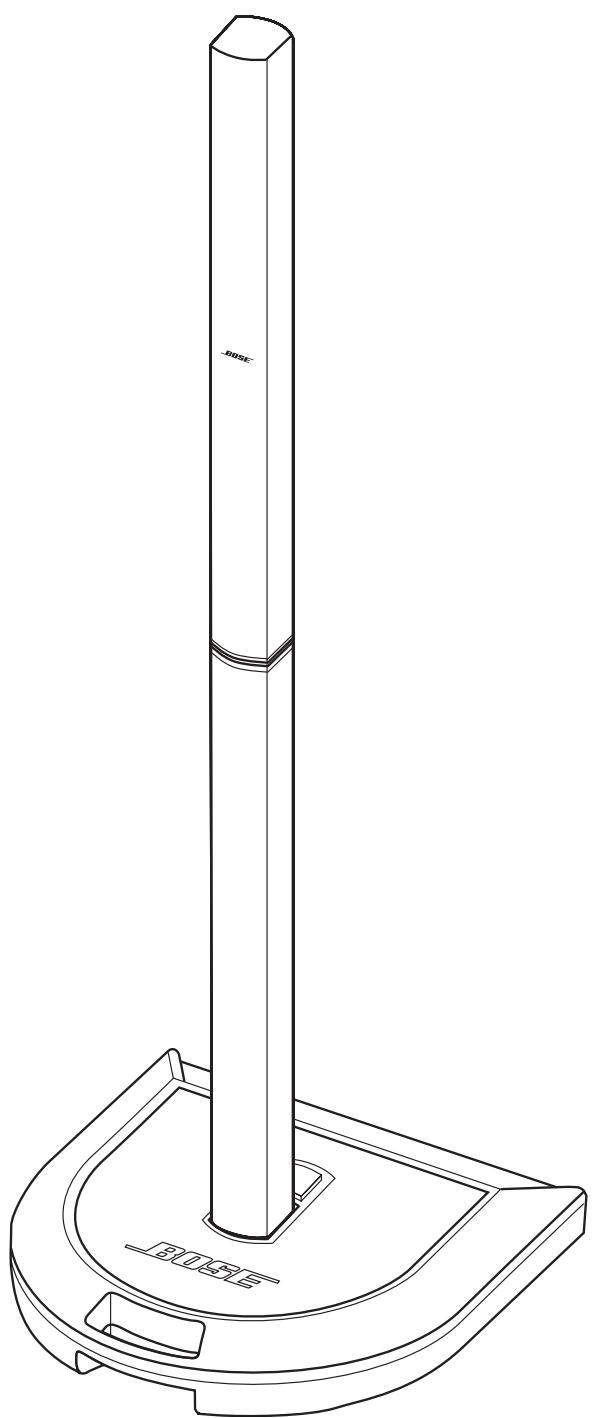

Assemblage du système

1. Placez le socle amplificateur L1 modèle I sur le sol. Posez-le sur une surface plane, sèche et stable à l'arrière de la scène, la poignée orientée vers l'avant, derrière les musiciens.

AVERTISSEMENT:Lunite

completepeseenviron27kg. Ilestdondcdeconseilledeplacer l'unitéunefoisqu'elleesttotalement assemblée.

Pour consulter les instructions de positionnement, reportez-vous à la section « Positionnement approprié du système pour des performances optimes » page 5.

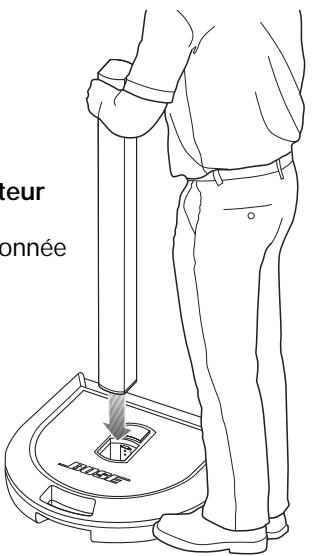

1. Insérez la partie inférieure de l'enceinte L1 modèle I Cylindrical Radiator dans le socle amplificateur L1. Vous entendrez un léger « clic » lorsqu'elle sera correctement positionnée et bloquée.

Remarque: Les connexions électriques entre le socle amplificateur L1 modèle I et les enceintes L1modèle I Cylindrical Radiator sont établies automatiquement lorsque vous assemblez le système.

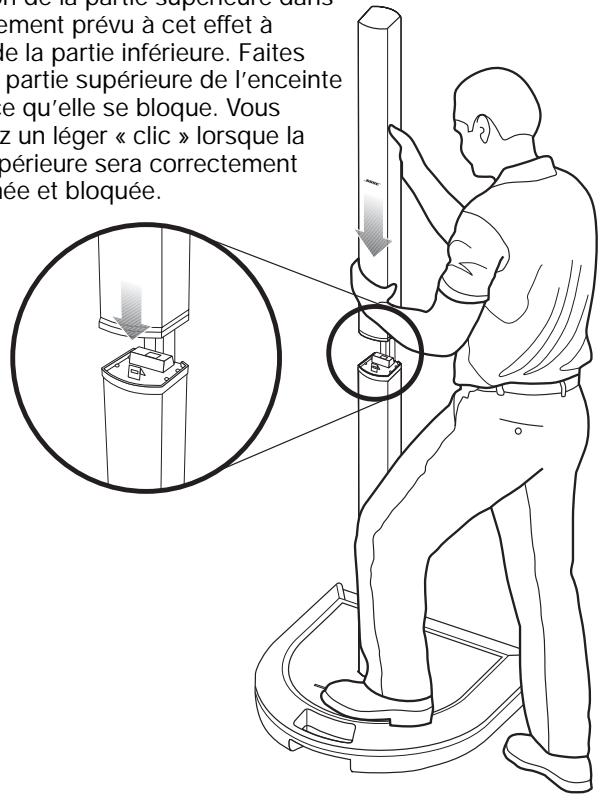

1. Montez la partie supérieure de l'enceinte L1 modèle I Cylindrical Radiator. Placez un pied sur le socle amplificateur L1 pour prendre appui. Insérez la baionnette

de fixation de la partie supérieure dans l'emplacement prévu à cet effet à l'arrière de la partie inférieure. Faites glisser la partie supérieure de l'enceinte jusqu'à ce qu'elle se bloque. Vous entendrez un léger « clic » lorsque la partie supérieure sera correctement positionnée et bloquée.

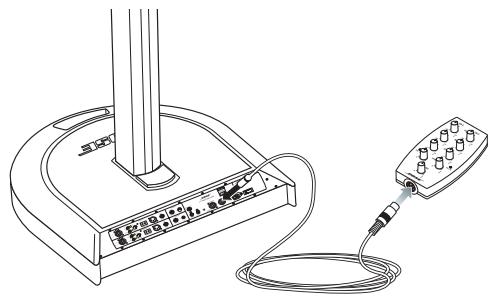

1. Connectez la télécommande R1 au socle amplificateur L1 modèle I. Connectez l'une des extrémités du cable de la télécommande R1 à la prise Remote du socle amplificateur PS1 et connectez l'autre extrémité à la télécommande.

1. Placez la télécommande R1 à proximé de votre emplacement lors du concert. Vous pourrez ainsi entendre le son de votre instrument et le contrôle directement.

Remarque: Si vous utilisez le système sans la télécommande R1, il fonctionnera comme si toutes les molettes de cette-ci étaient placées en position mediane.

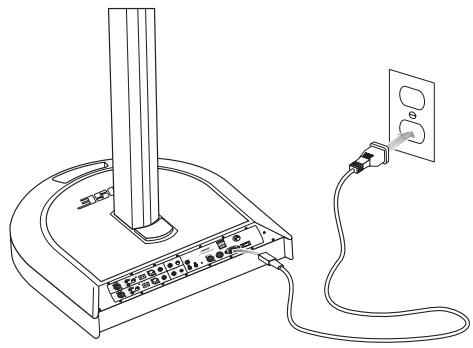

1. Branchez le socle amplificateur L1 et mettez-le sous tension. Connectez la prise femelle du cordon d'alimentation à la prise AC Mains du socle amplificateur L1. Branchez l'autre extrémité à une prise secteur.

ATTENTION: Bose recommende de protégger tous les équipements électroniques par un dispositif de protection contre les surtensions. Les variations de tension et les surcharges transitoires peuvent endommager les composants de n'importe quel système. Des disposits de protection contre les surtensions sont disponibles dans les magazines spécialisés enlectronique.

Votre système L1™ modulo I est maintainant installé et prét pour la connexion d'autres équipements.

• Reportez-vous à la section « Utilisation d'un processeur d'effets » page 15.

Désassemblage

AVERTISSEMENT: Avant de désassembler le système, mettez-le hors tension, puis débranchez le cordon d'alimentation et tous les autres cables connectés au socle amplificateur L1 modulo I.

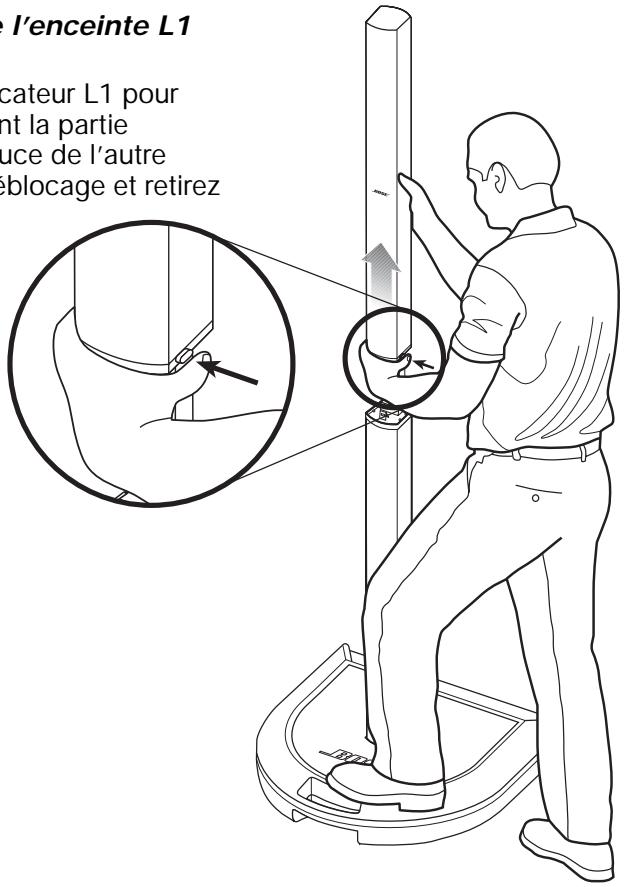

Retirez la partie supérieure de l'enceinte L1 modèle I Cylindrical Radiator.

Placez un pied sur le socle amplificateur L1 pour prendre appui. Saisissez fermement la partie supérieure d'une main. Avec le pouce de l'autre main, appuyez sur le bouton de déblocage et retirez la partie supérieure.

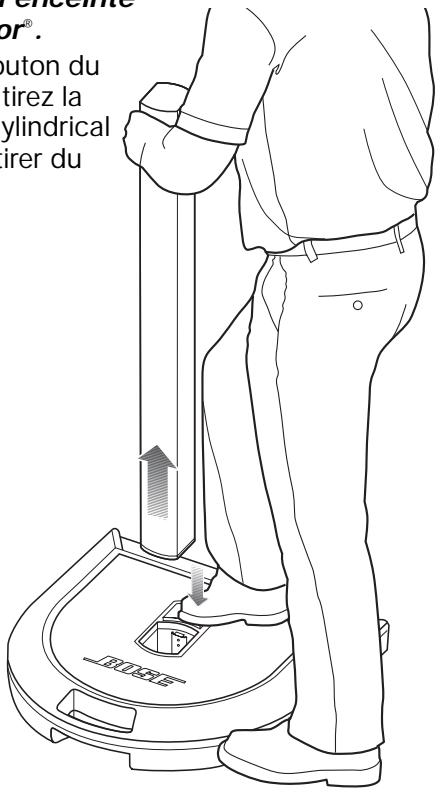

Retirez la partie inférieure de l'enceinte L1 modulo I Cylindrical Radiator.

Avec votre pied, appuyez sur le bouton du socle amplificateur L1 modèle I et tirez la partie inférieure de l'enceinte L1 Cylindrical Radiator vers le haut afin de la retirer du socle.

Connexion d'un module de graves B1 au socle amplificateur L1 modele I (facultatif)

La prise B1 Bass Module située sur le socle amplificateur L1 peut contröler un ou deux modules de graves B1. Les modules de graves B1 peuvent être placés sur le sol verticalément ou horizontally. Il est possible d'empiler jusqu'à quatre modules lorsqu'ils sont placés horizontally (Figure 5).

A ATTENTION: Ne connectez pas plus de deux modules de graves B1 à la prise B1 Bass Module du socle amplificateur. En effet, cela provoquerait une surcharge au niveau de l'amplificateur du socle amplificateur L1 modèle I, limitant ainsi les performances du système.
A ATTENTION : Seuls des modules de graves B1 peuvent etre connectés à la prise B1 Bass Module.

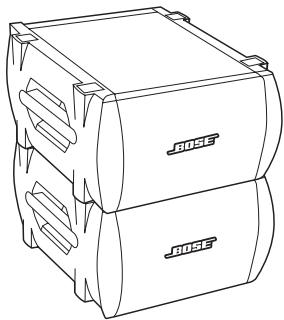

Positionnements du module de graves

Les modules de graves B1 peuvent être positionnés verticalément ou horizontally.

Il est possible d'empiler jusqu'à quatre modules de graves en colonne.

Figure 5

Module de graves B1

Connexion d'un module de graves B1

Insérez l'une des extrémités du cable à quatre broches bleu dans l'une des prises du panneau arrêté du module de graves B1. Insérez l'autre extrémité du cable dans la prise B1 Bass Module située sur le panneau de connexion du socle amplificateur L1 modele I.

Pour connecter la fiche, insérez-la dans la prise et faites-la pivoter dans le sens des aiguilles d'une montre pour la bloquer.

Figure 6

Pour déconnecter la fiche, faites glisser vers l'arrière le pouvoir en métal situé sur le corps de la fiche, faites pivoter celle-ci dans le sens inverse des aiguilles d'une montre et retirez-la de la prise.

Câble à quatre broches pour module de graves B1 (bleu)

Remarque : Vous entendrez un léger « clic » lorsque la fiche sera correctement insérée dans la prise du module de graves.
A ATTENTION: Un module de graves B1 ne peut pas etre partagé entre deux socles amplificateurs L1 modèle I.

Connexion de deux modules de graves B1

Connectez le premier module de graves B1 au socle amplificateur L1 comme indiqué dans la section « Connexion d'un module de graves B1 ».

Insérez l'une des extrémités du second cable à quatre broches dans la prise inutilisée du panneau arrêté sur le premier module de graves B1. Insérez l'autre extrémité du cable dans l'une des prises du panneau arrêté du second module de graves B1.

ATTENTION: Ne connectez pas plus de deux modules de graves B1 à la prise B1 Bass Module du socle amplificateur. En effet, cela provoquerait une surcharge au niveau de l'amplificateur du socle amplificateur L1 modèle I, limitant ainsi les performances du système.

Remarque : Utilisez uniquement le cable à quatre broches pour module de graves B1 (bleu) fournir pour connecter des modules de graves B1 au socle amplificateur L1. Le socle amplificateur L1 modèle l'utilise les signaux transmis par deux des quatre fils du cable pour détector automatiquement le nombre de modules de graves B1 connectés. NE REMPLACEZ PAS le cable fournir par un cable d'enceinte à 2 fils.

Installation de deux modules de graves B1

Figure 7

Commandes et connexions pour les canaux 1 et 2

Input. Entrée combinant un connecteur XLR (micro) ou un connecteur Jack asymétrique (ligne). Si vous insérez un connecteur XLR mœle, le signal d'entrée est dirigé vers un préamplificateur pour microphone symétrique. Si vous insérez une fiche Jack, le signal d'entrée est dirigé vers un circuit asymétrique de niveau ligne à haute impédance, adapté à la plupart des instruments (guitares ou basses actives ou passives, claviers, etc.) Les deux entrées peuvent être régliées à l'aide de la commande Trim.

Trim 0 à 12. Contrôle le niveau d'entrée.

Signal/OL Indique le présence du signal (vert) ou la surcharge du signal (rouge).

Phantom Off / +24V............Lorsque ce bouton est enforcé, l'alimentation fantôme +24V est activée. La LED est allumée lorsque l'alimentation fantôme est active.

ToneMatchTM. Permet de sélectionner une égalisation de canal complète, qui délivre un son « normal » ou utile lorsque le système est utilisé avec des équipements courants, tels que des microphones, des instruments de musique ou des apparciels de traitement du signal audio. Ces paramétres réglibes de 00 à 99 s'appliquent uniquement aux canaux 1 et 2. Les paramétres sont identiques sur les deux canaux, mais sont sélectionnés indépendamment. La liste des préselections disponibles figure à l'intérieur du volet du panneau du socle amplificateur L1.

Line OUT Sortie XLR permettant d'envoyer le signal vers un apparéil externe d'enregistrement ou une console de mixage conventionnelle (pour utiliser l'approche Bose dans les sites de grande taille).

Insert Ligne d'entrée / sortie TRS permettant la connexion d'appareils externes, tels que des processeurs d'effets numériques.

Remarque: Utilisez une connexion stéreo pour échanger des signaux d'envoi et de retour avec la prise Insert. L'anneau transmet le signal d'envoi et l'extremité de la prise reçoit le signal de retour.

Commandes et connexions pour les canaux 3 et 4

Line IN . Entree ligne asymétrique 14 pour connecteur Jack.

Level 0 à 12. Contrôle du niveau d'entrée de la source.

Connexions pour modules de graves, télécommande et alimentation électrique

Module de basses B1. Prise de sortie pour les graves. Cette prise permet d'alimenter un ou deux modules de graves B1.

Bass - Line OUT Sortie (symétrique ou asymétrique) du signal de basses pour les configurations étendues

Remarque : Pour plus d'informations sur les configurations de graves etendues, visitez la page www.Bose.com/musicians.

Data IN ........ Entree pour données numériques. Permit de mettre a jour le logiciel du système.

Data OUT. Sortie numérique pour les canaux 1 et 2.

Remote . Connexion d'entree pour la telecommande R1.

AC Mains. Connexion d'alimentation a trois broches.

Fuse. Fusible.

On/Off Commutateur marche/arrêt du socle L1.

Fonctions de la télécommande R1

CH1/CH2 HIGH -12 à +12 ....Diminue (-) ou augmente (+) les aiguës.

CH1/CH2 MID -12 à +12............Diminue (-) ou augmente (+) les Médium.

CH1/CH2 LOW -12 à +12 ....Diminue (-) ou augmente (+) les graves.

CH1/CH2 LEVEL 0 à 12............Permet de régler le volume du canal.

MASTER 0 à 12....Permet de régler le volume de tous les canaux.

Creation d'un son personnel

Ce système émettra du son qu'il soit correctement régle ou non. Cependant, si vous prenez le temps de suivre une procédure de départ simple, vous pourrez optimiser votre son en fonction du type de concert donné et de vos préférences.

À moins que vous ne changiez considérablement votre façon de vous produit, vous n'aurez généralement à réaliser cette opération qu'une seule fois.

1. Réglez toutes les commandes Trim et Level du socle amplificateur L1 modulo I sur zéro (0).
2. Reglez la commande MASTER et toutes les commandes LEVEL de la télécommande R1 sur zéro (0).
3. Mettez le commutateur Power en position On.

ATTENTION: Le courant de démarrage en crête du système atteint 32 ampères environ. Si plusieurs systèmes sont branchés au même circuit d'alimentation, veillez à échelonner leur mise sous tension afin d'éviter de déclencher le disjoncteur ou de faire sauter les fusibles principaux duBATIMENT.

1. Branchez votre microphone ou votre instrument à la prise Input Channel 1 ou 2. Si l'alimentation fantôme est requise pour votre microphone (microphone à condensateur ou à électret), appuyez sur le bouton Phantom.

Remarque: Vous pouvez définir une préselection afin d'améliorer la tonalité de nombreux microphones et instruments de musique courament utilisés. Reportez-vous à la liste de présections figurant à l'intérieur du volet du panneau arrêté pour consulter la liste des instruments acceptés.

1. Chantez ou jouez au niveau sonore que vous utilisez lors d'un concert pour réaliser les étapes 6 et 7.
2. Réglez la commande Trim de façon à ce que la LED Signal/OL s'allume en vert et clignote occasionnellement en rouge. Assurez-vous que le volume de votre instrument est réglé sur le niveau le plus élevé que vous prévoyez d'utiliser. Pour les chanteurs, chantez aussi fort que lors d'un concert afin d'atteindre le signal d'entrée maximum escompté.
3. Réglez la commande LEVEL de la télécommande R1 de façon à ce que la LED SIG/OL s'allume en vert et clignote occasionnellement en rouge.

C'est fait ! Vous avez terminé ! Lors de votre concert ou spectacle :

• Utilisez les commandes LEVEL CH 1 et CH 2 de la télécommande R1 pour régler le niveau de volume du canal 1 et du canal 2.
• Utilisez la commande MASTER de la télécommande R1 pour régler le niveau de volume de toutes les sorties.
• Utilisez les commandes d'égalisation HIGH, MID et LOW de la télécommande R1 pour régler la tonalité de votre son.

Dans un premier temps, conservez la télécommande R1 à portée de main. Vous pourrez ainsi aisément régler le niveau du volume lorsque vous commenceriez à jour. Vous pourrez ensuite la metre de côté lorsque le système fonctionnera comme vous le souhaitez.

Remarque : Pour plus d'informations sur les présélections et l'amplification fidèle du son de votre instrument, visitez le site Internet www.Bose.com/musicians..

Utilisation des canaux d'entrée 3 et 4

Les entrées Channel 3 et Channel 4 sont optimisées pour les signaux de niveau ligne à 0 dB, tels que le signal émis par un processeur d'effets, une table de mixage ou un lecteur de CD. Connectez simplement l'équipment au socle amplificateur L1 modèle I et augmentez le niveau de sortie à l'aide des commandes Channel 3 Level et Channel 4 Level situées sur le panneau arrêté du socle amplificateur L1.

Utilisation d'un processeur d'effets

IMPORTANT : Lorsque vous utilisez un processeur, identifiez et utilisez la methode de connexion appropriee (serie ou parallele) pour votre application. Certains effets DOIVENT IMPERATIVEMENT etre branchés en série.

Méthode de connexion en série

Avec la méthode de connexion en série, le signal complet est envoyé directement à un ou plusieurs appareils de traitement du signal. Les appareils de traitement numérique du signal connectés en série sont interconnectés en chaine, et le signal est traité en séquence par chacun d'eux. Presque toutes les pédales d'effets pour guitares fonctionnement de la sorte avec, par exemple, une distorsion suivie d'une réverbération.

Dans un branchement d'effets en série, l'ordre dans lequel les effets sont connectés les uns aux autres est important. Par exemple, le son obtenu en branchant une distorsion suivé d'une réverb sera très différent de celui obtenu en branchant une réverb suivé d'une distorsion.

Remarque: Connectez toujours en série les égaliseurs électroniques, les compresseurs et les limiteurs.

Méthode de connexion en parallèle

La méthode de connexion en parallèle est principalement utilisé par les tables de mixage conventionnelles, via les prises et les commandes d'envoi et retard Aux ou Effect. Les processeurs d'effets reçoivent le signal d'origine (non traité) en entrée. Le signal transmis en sortie par les processeurs d'effets est ensuite combiné au signal non traité d'origine. Le signal de sortie, complenant par exemple une réverb et un délambda qui sont souvent utilisés pour le chant, est composé pour partie du signal d'origine.

Remarque: La méthode de branchement en parallèle mélange le signal d'origine à la version traitée du signal. Dans le cas d'un égaliseur, cette méthode génére des interférences indésirables et des annulations potentielles de phase. De nombreux processeurs d'effets numériques intégrent un-delai de traitement interne, qui est appliqué au signal, même si aucun paramètre d'effet n'est appliqué. La combinaison de ce signal de sortie retardé et du signal d'origine peut engendrer un effet de filtrage en peigne non souhaité.

Connexion en série d'effets au socle amplificateur L1 modèle I

Remarque: La connexion en série d'un processeur d'effets nécessite d'utiliser un cable « d'insert » stéreo TRS en Y (avec un connecteur Jack TRS 6,35 mm à une extrémité et deux connecteurs Jack 6,35 mm mono à l'autre extrémité). Vous pouvez vous procurer ce type de cable dans la plupart des magasins d'instruments de musique et sur Internet.

1. Insérez la fiche TRS dans la prise Channel 1 Insert du socle amplificateur L1 modulo I.
2. Connectez l'un des Jacks mono 6,35 mm (portant la mention « send », « ring » ou « right ») à l'entrée du processeur d'effets.
3. Connectez l'autre Jack mono 6,35 mm (portant la mention « return », « tip » ou « left ») à la sortie du processeur d'effets.
4. Réglez le niveau et le mixage des effets du processeur d'effets.

Remarque: Si le signal de sortie du processeur d'effets est très élevé, il peut surcharger l'entrée du socle amplificateur L1. Si la LED du panneau arrête s'allume en rouge, même si la commande LEVEL du canal est positionnée en dessous du niveau 6 sur la télécommande, diminuez le niveau de sortie de votre processeur d'effets.
Remarque: Le processeur d'effets en fonctionnement n'interrrompt pas le cheminement du signal audio. Par conséquent, il est possible qu'aucun signal audio ne soit émis lorsque le processeur d'effets est hors tension. Pour utiliser un signal non traité, ne mettez pas le processeur d'effets hors tension, mais en mode dérivation.

Figure 8

Connexion en série d'un processeur d'effets

Connexion en parallèle d'effets au socle amplificateur L1 modele I

Remarque: La connexion d'un processeur d'effets en parallèle nécessite un cable asymétrique équipé de Jacks 6,35 mm (cable pour instruments), d'un adaptateur en Y (composé d'un Jack mono 6,35 mm masculin et de deux prise Jack mono 6,35 mm fémelles) et d'un cable d'insert stéreo TRS en Y (avec un Jack stereo TRS 6,35 mm à une extrémité et deux Jacks mono 6,35 mm à l'autre extrémité).

1. Insérez la fiche TRS dans la prise Channel 1 Insert du socle amplificateur L1 modulo I.
2. Connectez les deux fiches 6,35 mm du cable d'insert dans les deux prises de l'adaptateur en Y.
3. Connectez la fiche de l'adaptateur en Y à l'entrée du processeur d'effets.
4. À l'aide du cable Jacks 6,35 mm asymétrique (cable pour instruments), connectez la sortie du processeur d'effets à la prise Channel 3 Line IN du socle amplificateur L1 modèle I.
5. Réglez le niveau d'effet du processeur sur la position maximum et réglez le niveau de mixage du processeur d'effets sur la position de traitement total du signal.
6. Reglez la commande Channel 3 Level du socle amplificateur L1 de façon à obtenir le mixage d'effets souhaité.

Connexion parallele d'un
processeur d'effets

Figure 9

Si vous rencontres des problèmes lors de l'utilisation de ce produit, essayez les solutions suivantes. Si vous ne parvenez pas à résoudre le problème, contactez directement le service clients de Bose® Live Music Customer Service au (877) -335-2673 (USA et Canada) afin de convenir d'un rendez-vous pour maintenance.

Outils de dépannage recommends :

• Un voltmètre portable

• Câble à quatre broches pour module de graves B1 (bleu)

• Un testeur de câbles

• Un fusible T15AH (US/Canada) de rechange Un fusible T10AH (Europe) de rechange

• Un testeur de prises électriques

• Un cordon d'alimentation secteur de remplacement

• Des cables équipés de fiches XLR et Jack 6,35 mm

Problème	Mesure corrective
Le système est branché au secteur, l'interrupteur est en position de marche, mais la diode de mise sous tension ne s'allume pas.	Vérifiez que la prise secteur fonctionne. Essayez de faire fonctionner une lampe ou un autre apparéil sur cette prise secteur, ou testez celle-ci à l'aide d'un voltmètre.Vérifiez que la fiche du cordon d'alimentation du socle amplificateur est bien insérée dans la prise secteur.Vérifiez le fusible du socle amplificateur L1 modèle I.
La diode de mise sous tension est allumée (en vert) maisaucun son n'est émis.	Vérifiez que le contrôle du volume n'est pas en position minimum sur votre instrument.Vérifiez que la commande de volume appropriée n'est pas en position minimum (Trim ou Channel 3/4 Level sur le socle amplificateur L1, CH 1/2 LEVEL et MASTER sur la télécommande R1).Vérifiez que votre instrument est branché sur la prise Channel 1/2 Input ou Channel 3/4 Input Connectez votre instrument au socle amplificateur à l'aide d'un autre cable.Branchez votre instrument à un autre amplificateur pour vous assurer qu'il fonctionne.
La diode de mise sous tension s'allume en rouge lorsque le socle amplificateur est sous tension.	Contactez le support clientèle Bose Live Music Customer Support au numéro [phone] pour obtenir de l'aide.
Le disjoncteur du bathtub se déclenché constamment.	Si plusieurs socles amplificateurs L1 modèle I sont branchés sur le même circuit d'alimentation, voirlez à échelonner leur mise sous tension. Chaque socle L1 a un courant de démarrage en créé de 32 ampères lors de sa mise sous tension.Si plus de trois socles sont raccordés à un seul circuit de 15 ampères, brancheç certains systèmes sur un autre circuit électrique. Chaque socle amplificateur peut nécessiter une intensité de 5 ampères ou plus lorsqu'il est utilisé à un fort volume durant une longue période.
Lorsqu'aucun appareil n'est branché aux prises d'entrée ou de sortie audio du panneau arrêté du socle amplificateur, un léger bruit parasite est émis par l'enceinte L1 ou le module de graves B1.	À l'aide d'un testeur d'alimentation secteur, testez la prise secteur à laquelle est branché le socle amplificateur pour vérifier l'absence de faux contacts ou de branchements inversés (phase, neutre et/ou terre).Si vous utilisez une ballonge électrique, voirlez à la tester comme indiqué précédemment.
Le module de graves B1 est connecté, mais aucun son grave n'est émis.	Vérifiez que vous utilisez bien le cable à quatre broches pour module de graves B1 (bleu) fourni avec le module de graves B1.Vérifiez que le module de graves B1 est bien connecté à la prise B1 Bass Module du socle amplificateur L1 modèle I.Essayez un autre cable à quatre broches.Vérifiez que les fiches du cable du module de graves B1 sont complètement insérées dans les prises.Si possible, essayez un autre module de graves B1.
Le volume du module de graves B1 n'est pas équilibré avec celui du système.	Vérifiez que vous utilisez bien le cable à quatre broches pour module de graves B1 (bleu) fourni avec le module de graves B1.Vérifiez que la grille du module de graves B1 est orientée vers les musiciens et le public.
Aucun son medium ou aigu n'est émis par l'enceinte L1 modele I Cylindrical Radiator®.	Vérifiez que les deux parties de l'enceinte L1 modele I Cylindrical Radiator® sont correctement insérées dans leurs connecteurs.Vérifiez que les bornes de connexion ne sont pas piées ou cassées.Essayez de nettoyer les bornes de connexion des deux parties de l'enceinte L1 modele I Cylindrical Radiator™ avec un aerosol adapté aux connexions électroniques.
Le son du système se coupe momentarilyamphetamine lors du changement des préselections ou lors du branchement ou du débranchement du module de graves B1.	Il s'agit d'une fonction du socle amplificateur L1 modele I qui permet à l'utilisateur d'entendre que des changements internes ont été effectuels.
Le son du microphone est de mauvaise qualité.	Vérifiez que la LED rouge n'est pas constamment allumée. Si tel est le cas, diminuez le réglage de la commande Trim.Essayez un autre microphone.Essayez votre microphone sur un autre socle amplificateur L1 modele I.
Le volume de l'un des quatre instruments connectés au socle amplificateur L1 est inférieur au volume des autres instruments.	Si l'instrument est connecté au canal 3 ou 4, utilisez une boite de direct ou un transformateur d'impédance (les instruments à haute impédance, tels que les guitares ou basses passives, ne sont pas conçus pour être branchés directement sur une entree à faible impédance).Si le volume de l'instrument est toujours inférieur à celui des autres, essayez de connecter un instrument similaire au même canal. Si cela résout le problème, votre instrument ne fonctionne sans doute pas correctement.
Le volume des signaux émis par les sorties Line OUT des canaux 1 et 2 est très élevé lorsque celles-ci sont connectées à un autre socle amplificateur L1 ou à une table de mixage comportant uniquement une entrée de niveau microphone.	Les prises Line OUT fonctionnent à un niveau ligne professionnel de +4 dBu. Elles sont conçues pour être connectées à des consoles de mixage compatibles.Uselizez des attenuateurs en ligne pour réduire le gain du signal à un niveau généable.Les prises Line OUT ne sont pas conçues pour être connectées à des socles amplificateurs L1.Plusieurs configurations avancesces sont détaillées sur le site www.bose.com/musicians.
Les signaux émis par les prises Line OUT des canaux 1 et 2présentent des parasites.	Vérifiez que l'appareil récepteur (par exemple, une console de mixage) est conçu pour receivevoir un signal à un niveau de +4 dBu.Essayez de branchier l'appareil récepteur sur la même prise secteur que le socle L1 modele I.Essayez d'utiliser un adaptateur « ground-lift » XLR ou une boite de direct.
Le son émis par le caisson de basses amplifié d'un fournisseur tiers est mauvais lorsqu'il est connecté à la prise Bass-Line OUT du socle amplificateur L1.	Débranchez tout module de graves B1 connecté au socle amplificateur.Le signal émis par la sortie Bass-Line Out est peut-être trop élevé pour le caisson de basses amplifiable.Essayez d'attenuer le signal.Essayez de connecter différemment le caisson de basses amplifié en utilisant par exemple un cable symétrique ou asymétrique et/ou une boite de liaison directe.Vérifiez que les commandes de gain et de niveau d'entrée du caisson de basses amplifié tiers sont régliées correctement.Si vous utilisez un caisson de graves amplifié disposant d'un filtre répartiteur (crossover), réglez-le sur 180 Hz.
Le son émis par des modules de graves B1 alimentés par un amplificateur de puissance tiers et connectés à la prise Bass-Line OUT est mauvais.	Vérifiez qu'au moins deux modules de graves B1 sont alimentés directement par le socle L1 (c'est-à-dire connectés à la prise B1 Bass Module) à l'aide du cable à quatre broches pour module de graves B1 (bleu).Vérifiez le réglage de gain de l'amplificateur de puissance. Le volume des modules de graves B1 alimentés par le socle amplificateur L1 modèle I doit être similaire à celui des modules de basse dépendant de l'amplificateur externe.
Le microphone provoque un problème de larsen	Orientez le microphone de façon à ce qu'il ne soit pas dirigé directement vers son enceinte L1 modèle I Cylindrical Radiator'.Essayez un autre microphone.Modifiez la position de l'enceinte L1 modèle I Cylindrical Radiator et/ou du chanteur sur la scène.Augmentez la distance entre l'enceinte L1 Cylindrical Radiator et le microphone.Réduisez le réglage de la commande HIGH pour ce microphone sur la télécommande R1.Si vous utilisez un processeur d'effets pour voix, assurez-vous qu'il ne contribue pas au problème de larsen.
La télécommande R1 ne fonctionne pas.	Essayez d'utiliser un autre cable à 7 broches pour la télécommande R1.Vérifiez que le cable de la télécommande R1 est correctement inséré dans la prise de la télécommande et dans la prise du socle amplificateur L1 modèle I.Essayez de réinitialiser le socle L1 : mettez-le hors tension, attendez 30 secondes, puis mettez-le de nouveau sous tension.
Le son émis par une source stéreo préenregistrée (lors de l'utilisation d'appareils tels qu'un lecteur CD) est mauvais.	Branchez les deux canaux stéreo gauche et droit sur deux canaux séparés sur le socle amplificateur L1, par exemple sur Channel 1 pour le canal gauche et sur Channel 2 pour le canal droit.N'utilisez pas un adaptateur Jack 3,5 mm stéreo (femelle) / Jack 6,35 mm stéreo (mâle) lorsque vous connectez des appareils portables à un canal du socle PS1.Désactivez toute fonction d'amplification des basses ou d'égalisation lorsque vous utilisez des lecteurs CD ou MP3.

Service client

Pour toute aide en cas de problème, contactez le service clients de Bose® Live Music Customer Service Product and Technical Support au numéro [phone] (USA et Canada) ou consultez le site Internet www.Bose.com/musicians..

Nettoyage du système

• Pour nettoyer les boitiers du système, utilisez uniquement un chiffon doux et sec.
• N'utilise pas de solvants, de produits chimiques ni de liquides de nettoyage contenant de l'alcool, de l'ammoniaque ou des substances abrasives.
• N'utilise aucun aérosol à proximé du système et ne laissez aucun liquide pénétrer par une des ouvertures.
• Si nécessaire, vous pouvez utiliser avec précaution un aspirateur pour dépoussier la grille de l'enceinte L1 Cylindrical Radiator.

Garantie limite et enregistrement

Viete syste M1TM mode I est couvert par une garantie limitee transfereable. Les details de cette garantie sont fournis avec I'appareil. Pour enregisterer voire produit, visitez la page www.bose.com/register ou appelez le (800) -905-1044 (USA et Canada uniquement). En cas d'oubli, les droits que vous confere cette garantie limitee ne s'en trouveront pas affectes

Accessoires

Consultez le site Internet www.bose.com/musicians ou appelez le(800) 905-0886 pour obtenir des informations sur les accessoires disponibles.

Specifications mécaniques

Dimensions

• Socle amplificateur L1 modèle I : 66 cm (H) x 66 cm (L) x 12,7 cm (P)
• Enceinte L1 modulo I Cylindrical Radiator®: 8,9 cm (H) x 10,5 cm (L) x 109,2 cm (P)
• Télecommande R1:7,1 cm (H) x 14,1 cm (L) x 4,0 cm (P)
• Module de graves B1 (facultatif) : 25,0 cm (H) x 45,7 cm (L) x 38,0 cm (P)

Poids

• Socle amplificateur L1 modulo I : 16 kg
• Partie supérieure de l'enceinte L1 modèle I Cylindrical Radiator® : 16.0 7 kg
• Partie inférieure de l'enceinte L1 modèle I Cylindrical Radiator® : 14.56 kg
• Télecommande R1:0,27 kg
• Module de graves B1 (facultatif) : 13 kg

Spécifications électriques

Impédance

• Enceinte L1 modulo I Cylindrical Radiator® : 4Ω
  Partie supérieure de l'enceinte L1 modele I Cylindrical Radiator ^ : 8Ω
  Partie inférieure de l'enceinte L1 modèle I Cylindrical Radiator® : 8Ω
• Module de graves B1 (facultatif) : 8Ω

Alimentation secteur

• États-Unis/Canada : 100-127V 50/60Hz 1000W
• International : 220-240V～ 50/60Hz 1000W
• Intensité maximale (crête, USA/Canada): 32A à 120V~ 60Hz
• Intensité maximale (crête, version internationale): 16A à 230V~ 60Hz

Entrées et sorties audio

• Puissance de sortie de l'amplificateur 1 : 250W (rms sous 4Ω), à la partie de l'enceinte L1 modèle I Cylindrical Radiator®
• Puisance de sortie de l'amplificateur 2 : 250W (rms, 4 |), assigné à un ou deux modules de graves B1 par l'interneniaire de la sortie B1 Bass Module
• Niveau de sortie de la prise Line OUT : Connexion XLR symétrique, +4dBu

• Niveau de sortie de la prise Bass-Line OUT :

• Avec une connexion stéreo TRS symétrique: -4 dBu (nominal), +9 dBu (maximum)

• Avec une connexion mono TS asymétrique: -10 dBu (nominal), +3 dBu (maximum)

• Réponse en fréquences de la sortie Bass-Line OUT :

• Avec 1 ou 2 modules de graves B1 connecté(s) à la sortie B1 Bass Module : 40 -180Hz, compensé pour module de graves B1

• Sans module de graves B1 connecté à la sortie B1 Bass Module : 40 -180 Hz, largeur de bande constante

• Débit de données : 48 KHz, interface compatible S/PDIF. L = sortie Channel 1, R = sortie Channel 2.
