Type de produit	Système d'enceintes stéréo Acoustimass 3 IV
Caractéristiques techniques principales	Enceintes satellites à large bande, module Acoustimass pour les basses
Alimentation électrique	Alimentation secteur requise pour le module Acoustimass
Dimensions approximatives	Enceintes satellites : 10,2 cm x 15,2 cm x 10,2 cm ; Module Acoustimass : 25,4 cm x 38,1 cm x 25,4 cm
Poids	Enceintes satellites : environ 1,5 kg chacune ; Module Acoustimass : environ 7,2 kg
Compatibilités	Compatible avec la plupart des récepteurs audio/vidéo et systèmes home cinéma
Fonctions principales	Restitution sonore de haute qualité, basses profondes grâce au module Acoustimass
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées ; consulter le service client Bose pour assistance
Sécurité	Ne pas exposer à l'humidité excessive ; respecter les instructions d'installation
Informations générales utiles	Garantie limitée de 2 ans ; vérifier les avis clients pour évaluer la satisfaction

FOIRE AUX QUESTIONS - SYSTEME D ENCEINTES STEREO ACOUSTIMASS 3 IV BOSE

Comment connecter le système d'enceintes Acoustimass 3 IV à mon récepteur audio ?

Pour connecter le système, utilisez les câbles fournis. Branchez les fils des enceintes aux bornes correspondant aux enceintes sur votre récepteur audio. Assurez-vous de respecter la polarité positive et négative.

Que faire si le son est faible ou absent ?

Vérifiez que toutes les connexions sont sécurisées. Assurez-vous que le récepteur audio est allumé et que le volume est réglé correctement. Testez avec une autre source audio pour confirmer que le problème ne vient pas de la source.

Les enceintes Acoustimass 3 IV sont-elles compatibles avec tous les récepteurs audio ?

Oui, les enceintes Acoustimass 3 IV sont compatibles avec la plupart des récepteurs audio, tant qu'ils peuvent accepter des enceintes passives. Vérifiez les spécifications de votre récepteur pour confirmer.

Comment régler les basses sur le système Acoustimass 3 IV ?

Le système Acoustimass 3 IV n'a pas de réglage de basses intégré. Vous devez ajuster les réglages de basses via votre récepteur audio ou votre source audio.

Puis-je utiliser le système d'enceintes Acoustimass 3 IV pour le home cinéma ?

Oui, le système peut être utilisé pour le home cinéma. Il est recommandé de l'associer à un récepteur audio compatible avec un système surround pour une meilleure expérience audio.

Comment nettoyer les enceintes Acoustimass 3 IV ?

Utilisez un chiffon doux et sec pour essuyer la surface des enceintes. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager le fini.

Quelle est la garantie du produit ?

Le système d'enceintes Acoustimass 3 IV est généralement couvert par une garantie limitée de 2 ans. Veuillez consulter le manuel de l'utilisateur pour plus de détails sur les conditions de garantie.

Comment positionner les enceintes pour un son optimal ?

Placez les enceintes principales à hauteur d'oreille lorsque vous êtes assis. Évitez les coins de la pièce et essayez de les éloigner des murs pour un son plus clair et équilibré.

MODE D'EMPLOI SYSTEME D ENCEINTES STEREO ACOUSTIMASS 3 IV BOSE

Notice d'utilisation

Remerciements

Nous vous remercions d'avoir besoin le système d'enceintes Bose Acoustimass 3. Il comblera vos exigences de mélomane pendant de nombreuses années. Notre système met en œuvre les nouvelles fonctionnalités de la troisième génération d'enceintes cubiques Acoustimass, résultat des efforts de développement et de perfectionnement continulement menés par Bose Corporation. Ces enceintes cubiques vous assurent un son plus fidèle et une(Meilleure performance d'ensemble,tout en étant plus petites que le modele precedent.

Veuillez ire attentivement cette notice d'utilisation

L'installation et l'utilisation de vos enceintes Acoustimass 3 différent considérablement de celles d'autres enceintes. Prenez le temps de dire soigneusement cette notice d'utilisation. Elle vous aidera à installerer et à faire fonctionnerVote système de maniere appropriée et à en appréciencer pleinement les fonctionnalités avancées. N'oubliez pas de conserver cette notice afin de pouvoir vous y reporter ultérieurement.

Où trouver...

Installation du système d'enceintes Acoustimass 3 4

Avant de commencer 4

Déballage du système 4

Sélection de l'emplacement des enceintes cubiques 4

Selection de l'emplacement du module Acoustimass 5

Utilisation appropriée des cables 5

Connexion des enceintes cubiques au module Acoustimass 6

Connexion du module Acoustimass au recepteur ou a l'amplificateur 6

Vérification des connexions 7

Utilisation du système d'enceintes Acoustimass 8

Vérification du système 8

Qu'entend-on par protection automatique du système ? 8

Entretien du système d'enceintes Acoustimass 9

Nettoyage des enceintes 9

Identification des problèmes 9

Informations techniques 10

Durée de la garantie 10

Service Client 10

Bose Corporation avant-derniere page

Pour votre information

Les numéroes de série figurent sur le panneau de connexion du module Acoustimass.

Numéro de série :

Nom du revendeur :

Téléphone du revendeur : Date d'achat :

Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.

Avant de commencer

Nous vous remercions d'avoir acheté le système d'enceintes Bose® Acoustimass® 3. Sa fabrication de grande qualité et ses performances technologiques sont issues de recherches constantes chez Bose.

La technologie des enceintes Acoustimass, brevetée par Bose, vous assure une performance audio riche et réaliste. En outre, compte tenu de la qualité sonore qu'il produit, ce système Virtually Invisible® (virtuellement invisible) prend très peu de place. Les minuscules enceintes cubiques s'installent facilement presque partout, alors que le module Acoustimass est spécifiquement concu pour être dissimulé derrière des tentures, sous un meuble, ou dans un coin de la pierce.

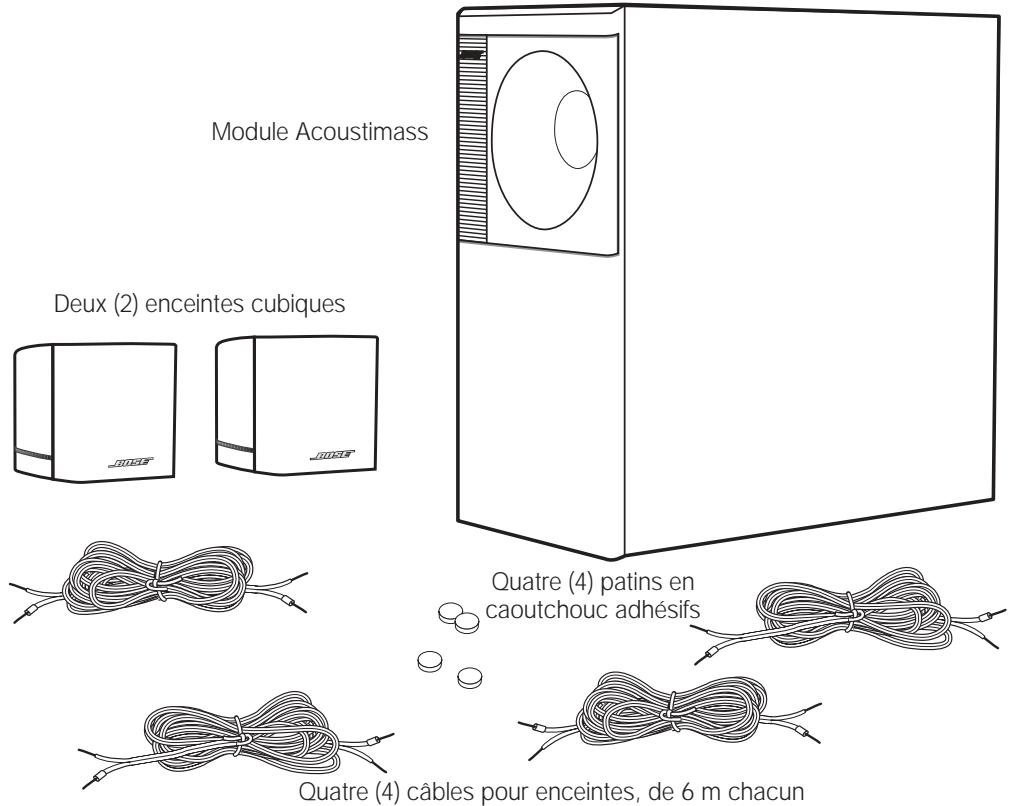

Déballage du système

Déballez le système avec précaution. Évitez de déposer le module sur son panneau de connexion ; ce faisant, vous risqueriez en effet de rayer la surface sur laquelle il se trouve. (Conservez soigneusement le carton et autres matériaux d'emballage. Vous en aurez besoin s'il s'avéré nécessaire d'expédier le système.) Si l'une des pieces vous parait endommagée, n'essayez pas d'utiliser votre système. Replacez les éléments dans le carton d'origine et averissez immédiatement votre revendeur Bose agréé.

Contenu du carton

Figure 1

Sélection de l'emplacement des enceintes cubiques

Disposez les enceintes cubiques à une distance de 0,9 à 4,6 m l'une de l'autre. Dans les pieces de dimensions normales, vous obtiendrez le son le plus naturel en menageant une distance de 1,8 à 3,7 m entre les enceintes. Le blindage magnétique des enceintes vous permet de les placer à proximé d'un écran video sans risque de brouillage.

Bose propose par ailleurs des accessoires tels que des supports de montage sur mur ou plafond, des supports sur sol ou pour table, qui multiplient les possibilités d'installation des enceintes cubiques. Pour des informations complémentaires ou pour commander des accessoires, contactez votre revendeur Bose agréé ou appelez directement le Service Client Bose. Consultez la liste de numérios de téléphone sur l'avant-dernière page.

Sélection de l'emplacement du module Acoustimass

Vouss pouvez dissimuler le module Acoustimass presque partout dans la piece d'écoute. Laissez un espace d'au moins 5 cm entre l'ouverture du module et le mur. Pour éviter toute interférence, éloignez-le d'au moins 60 cm de tout moniteur.

Pour obtenir un son d'un équilibre harmonieux dans la plupart des pieces, installez le module le long d'un mur, à moins d'un mètre et demi (1,5 m) du coin de la piece. Pour amplifier les basses, rapprochez le module d'un angle sans bloquer son ouverture. Pour réduire les basses, il suffit d'éloigner le module du coin de la piece.

Figure 2

Remarque : Une fois la position du module chosesie, fixez les patins en caoutchouc sur sa base afin de proteger le module et le sol.

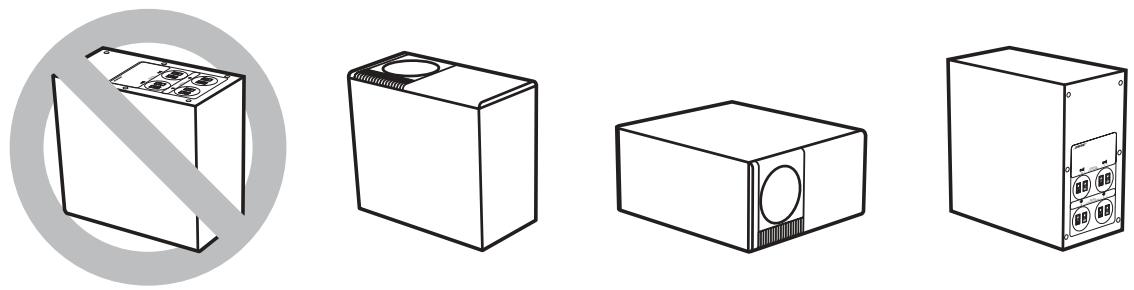

Différentes positions du module

Utilisation appropriée des cables

Utilisez les cables fournis pour connecter les enceintes cubiques au module, et le module à l'amplificateur ou récepteur.

ATTENTION : Vérifiez que tous les éléments sont hors fonction et débranchés de l'alimentation secteur avant de procéder aux connexions.

Pour positionner ces éléments à une distance de plus de 6,2 m, vous devrez utiliser une rallonge de cable pour haut-parleur de gabarit de 0,75mm^2 . Pour les installer à plus de 9,2 m de distance, vous aurez besoin d'un cable de gabarit supérieur. (Reportez-vous aux consignes de selection des cables à la page 10.) Vous pourrez vous procurer des cables supplémentaires dans tout magasin de fournitures électriques ou en appelant le Service Client de Bose. (Consultez la liste de numérios de téléphone à l'avant-dernière page.)

Chaque cable d'enceinte est constitué de deux fils isolés. L'iso1ation protégeant l'un de ces fils se distinguue par une bande ou une ligne de couleur. Le fil identifié par une couleur est toujours positif (+). Le fil dont la gaine est unie est always le conducteur négatif (-). Ces conducteurs correspondant aux bornes rouges (+) et noires (-) situées à l'arrête des enceintes, de l'amplificateur ou du récepteur. Veiliez à connecter chaque conducteur à la borne ajustée (positif au positif et négatif au négatif).

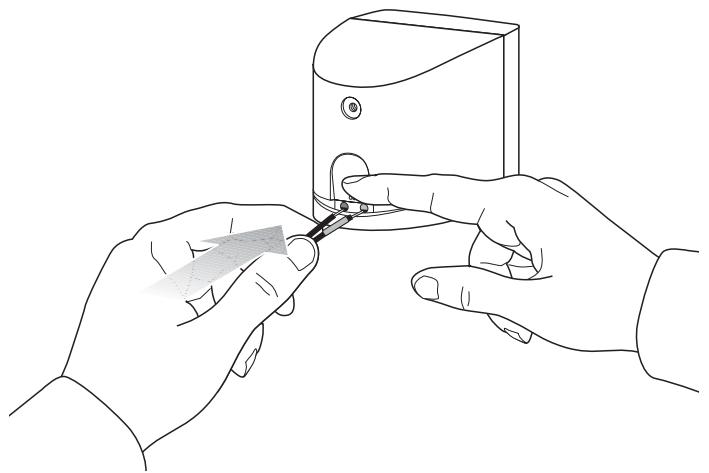

Connexion des enceintes cubiques au module Acoustimass

Procedez de la maniere suivante pour connecter les enceintes cubiques au panneau arrêté du module Acoustimass :

1. Sélectionnez une paire de fils, puis identifiez la borne à pouvoir à l'arrête de l'enceinte cubique gauche.
2. Enonceze le pouvoir sur l'arrière de l'enceinte, puis insérez le fil identifié par une ligne de couleur dans le connecteur rouge (+) et le fil uni dans la borne noire (-). (Voir Figure 3.)
3. Relâchez le pouvoir de la borne de manière à serrer les deux fils.
4. Répétez cette procédure pour l'autre paire de fils, sur l'enceinte cubique droite.

Connexion du cable d'enceinte à l'enceinte cubique

ATTENTION: Ne connectez pas directement votre amplificateur ou récepteur aux enceintes cubiques. Les enceintes cubiques doivent être directement connectées au module Acoustimass. Tout autre connexion risque de provoquer des dommages.

1. Identifiez les bornes repertoires OUTPUTS TO CUBE SPEAKERS sur le panneau arriere du module Acoustimass (Figure 4).
2. Connectez l'extrémité libre du cable de l'enceinte cubique gauche à la paire gauche (L) de bornes. Assurez-vous que le fil identifié par une couleur est bien connecté à la borne positive (+) et que le fil uni est bien connecté à la borne négative (-).
3. Répétez l' étape 6 pour le cable de l'enceinte cubique droite, en veillant à brancher ses fils à la paire de bornes droite (R).

Figure 3

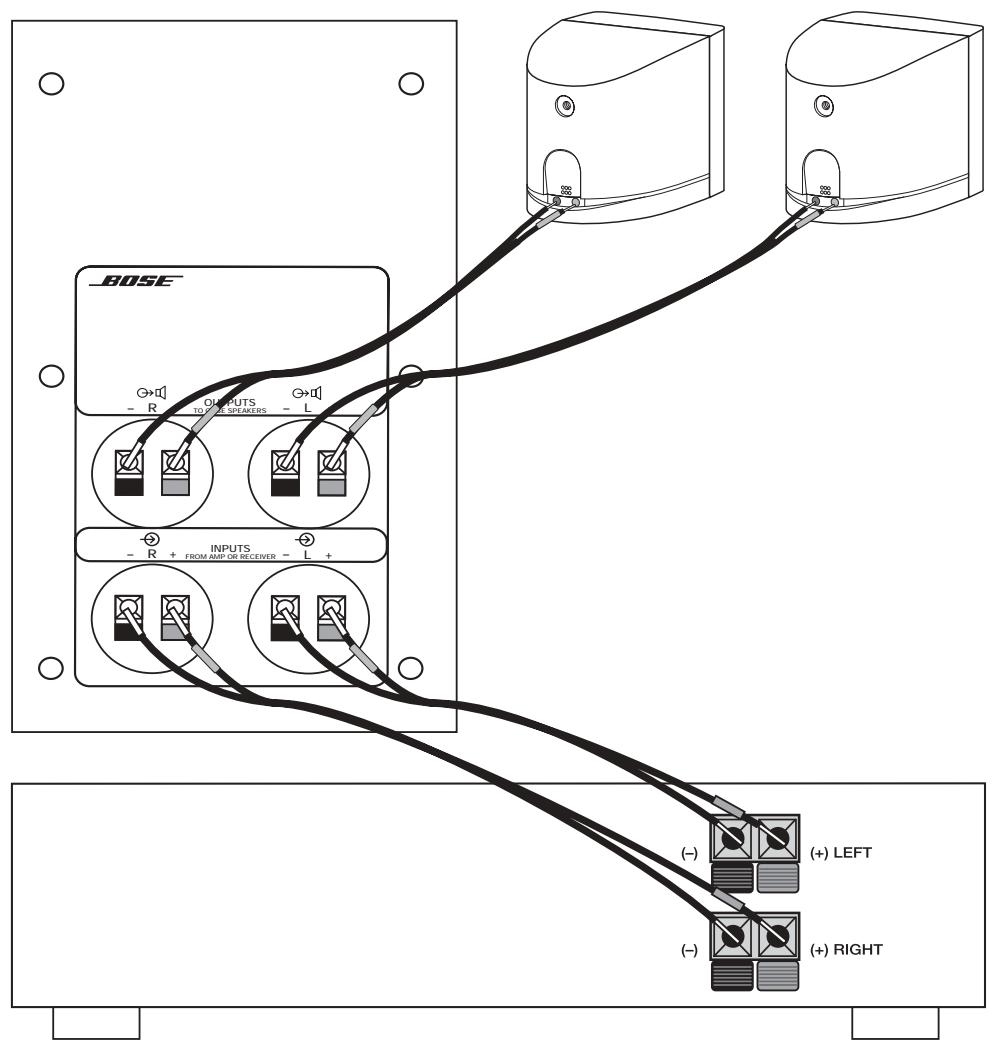

Connexion du module Acoustimass au récepteur ou à l'amplificateur

Procedez de la manière suivante pour connecter votre module Acoustimass à votre amplificateur ou récepteur :

ATTENTION : Les connexions doivent être correctes. Sinon, elles peuvent provoquer un manque de puissance ou une absence de sortie des basses et sont susceptibles d'endomager le système.

1. Localisez les bornes repertoires INPUTS FROM AMP OR RECEIVER sur le panneau arrêté du module Acoustimass (Figure 4).
2. Connectez l'une des extrémités de l'un des cables d'enceinte restants à la paire gauche (L) de bornes d'entrée. Assurez-vous que le fil identifié par une couleur est bien connecté à la borne positive (+) et que le fil un est bien connecté à la borne négative (-).

3. Connectez l'une des extrémités du dernier cable d'enceinte à la paire droite (R) de bornes d'entrée. Assurez-vous que le fil identifié par une couleur est bien connecté à la borne positive (+) et que le fil un est bien connecté à la borne négative (-).

4. Connectez l'extrémité libre du cable INPUTS gauche (L) aux bornes d'enceinte gauche (LEFT) de votre amplificateur ou récepteur. Connectez le fil identifié par une couleur à la borne positive (+) et le fil uni à la borne négative (-).

5. Connectez l'extrémité libre du cable INPUTS droit (R) aux bornes d'enceinte droite (RIGHT) de votre amplificateur ou récepteur. Connectez le fil identifié par une couleur à la borne positive (+) et le fil uni à la borne négative (-).

Figure 4

Ensemble des connexions

ATTENTION: Avant de brancher votre récepteur ou amplificateur, vérifie qu'aucun brin de fil électrique d'une borne quelconque ne touche une autre borne. De tels « points » entre des fil conducteurs risquent en effet de provoquer des court-circuits susceptibles d'endomager le récepteur ou l'amplificateur.

Vérification des connexions

Afin de ne pas endommager les enceintes, vérifie toutes les connexions et remédiez à tout problème avant de rebrancher l'amplificateur ou le récepteur et de lemettre en fonction. Assurez-vous que les enceintes cubiques sont reliées au module et non pas directement à l'amplificateur ou au récepteur.

Vérification du système

Vérifiez que votre installation fonctionne correctement en suivant la procédure ci-dessous :

1. Mettez l'amplificateur ou le récepteur en fonction.
2. Sur l'amplificateur, tournez la commande d'équilibrage complètement vers la gauche. Vous doivent entendre de la musique en provenance de l'enceinte cubique gauche uniquement, bien qu'il soit possible que vous detectiez un son très faible provenant de l'autre enceinte cubique. Vous doivent entendre le module.
3. Tournez ensuite la commande d'équilibrage complètement vers la droite. Normalement, vous doivent entendre de la musique en provenance de l'enceinte cubique droite uniquement, bien qu'il se peut que vous détectiez un son très faible provenant de l'enceinte gauche. Vous doivent également entendre le module.
4. Choisissez une composition musicale comprenant quelques passages de basses profondes. Ecoutez en positionnant la commande d'équilibrage au centre. Compareze ce son à ce que vous entendez lorsque le bouton d'équilibrage (Balance) est complètement tourné vers la gauche. Comparez ensuite la reproduction sonore correspondant à la position Médiane au son produit lorsque le bouton d'équilibrage est complètement tourné vers la droite. Les basses doivent être identiques ou plus fortes lorsque le bouton indique le milieu. Veillez à remettre le bouton d'équilibrage sur la position centrale lorsque vous aurez terminé.

Si vous système ne fonctionné pas de la manière indiquée, vérifie que les connexions de tous les conducteurs respectent les correspondances positif à positif et négatif à négatif. Si le système ne fonctionné toujours pas de la manière appropriée, consultez la section « Identification des problèmes », à la page 9.

Qu'entend-on par protection automatique du système ?

Lors d'une reproduction sonore de volume elevé, le circuit de protection automatique du système Acoustimass® 3 se déclenché pour éviter que le système ne subisse des dommages resultant d'une surcharge ou d'une surtension électrique. Vous risquez alors de remarquer une légère diminution de volume, ce qui est normal. Ceci indique que la puissance en entrée peut avoir dépassé les niveaux de sécurité. Un réglage du volume à ce niveau ou au-dessus, de manière durable, est déconseillé.

Nettoyage des enceintes

Nettoyez les armoires du système Acoustimass 3 à l'aide d'un chiffon humide. Si nécessaire, utilisez un détergent doux tel que du liquide vaisse. N'utilise aucun solvant, produit chimique ou solution de nettoyage contenant de l'alcool, de l'ammoniaque ou un abrasif. Ne laissez aucquin liquide pénétrer par la grille des enceintes ni dans le module Acoustimass.

Yououpouvezaspirerla grille des enceintes.Pournepasendommagerles hauts-parleurs situésjustederriereletissu,evitezd'exercerune pressionavecl'emboutde l'aspirateur.

Identification des problèmes

Si vous remarquez le moindre problème lors de l'utilisation de votre système d'enceintes Acoustimass 3, mettez l'amplificateur ou le récepteur hors tension et vérifie toutes les connections entre les enceintes, le module et l'amplificateur ou récepteur. Il est fort probable que le défaut provienne d'éléments autres que les enceintes; il est par conséquent conseillé de se reporter à la notice d'utilisation de l'amplificateur ou du récepteur.

Problème	Solution
L'enceinte cubique gauche n'émetiaux unson ou bien le son émis est déformé.	Déconnectez les deux câbles d'enceinte de l'amplificateur ou récepteur. Reconnectez le cable des entrées gauches (L INPUTS) du module des basses aux bornés d'enceinte droites (RIGHT) de l'amplificateur ou du récepteur. Sur l'amplificateur ou le récepteur, réglez la commande d'équilibrage au maximum vers la droite et mettez l'appareil en fonction. Si l'enceinte cubique gauche fonctionne correctement, cela signifie que le canal d'enceinte gauche de l'amplificateur ou du récepteur est probablement défectueux. ATTENTION: NE CONNECTEZ PAS l'autre enceinte cubique au canal en question. Si le canal est défectueux, il risque en effet d'endommager votre système Acoustimass 3.
L'enceinte cubique droite n'émetiaux unson ou bien le son émis est déformé.	Suivez les étapes décrites ci-dessus, en reconnectant le cable des entrées droites (R INPUTS) du module aux bornés d'enceinte gauches (LEFT) de l'amplificateur ou du récepteur.
Aucun élément du système Acoustimass 3 n'émet de son, ou le son est déformé.	Déconnectez l'amplificateur ou le récepteur du module des basses. Rebranchez le module sur un autre amplificateur ou récepteur qui fonctionne correctement. Si le système fonctionne, le problème vient de l'amplificateur ou du récepteur. Reportez-vous à la notice d'utilisation de l'appareil concerné pour la suite de la procédure. Si le problème persististe sur votre système d'enceintes Acoustimass 3, contactez votre revendeur Bose® agréé qui déterminera l'existence de défauts et fera réparer le système par un technicien agréé ou par l'usine Bose. Bose s'engage à résoudre tout problème dans les limites définies par les termes de la garantie et, dans la mesure du possible, avec un minimum d'inconvénients pour vous.

Informations techniques

\section*{Caracteristiques}

Conception d'enceinte Virtually Invisible

Technologie d'enceinte Acoustimass

Enceintes cubiques identiques blindées magnétiquement

Contrôle de la qualité sur banc informatique Syncom®

Circuit de protection automatique du système

Hauts-parleurs

Module Acoustimass : Un entrainnement par bobine à BASSE fréquence de 13,3 cm à double voix

Enceintes cubiques : Un entrainment à champ sonore large par cube de 6,4 cm et blindé magnétiquement

Compatibilité

Compatible avec les récepteurs ou amplificateurs d'une impédance nominale de 4 à 8 ohms

Compatible avec les récepteurs ou amplificateurs d'une puissance nominale de 10 à 100 watts par canal

Débit nominal C.I.E.: 50 watts par canal

Finition

Module Acoustimass : finition noir ou blanche satinée résistante aux rayures

Enceintes cubiques : finition noire ou blanche polymère, grilles en tissu

Cablage

Basé sur une déviation de réponse-fréquence maximale de ± 0.5 dB.

Section

Longueur max.

0,75 mm²

9 m maximum

1,5 mm²

14 m maximum

2,0 mm²

21 m maximum

Dimensions/poids

Module Acoustimass : 18,4 x 35,6 x 32,0 cm (largeur x hauteur x profondeur)

Enceinte cubique : 7,9 x 7,9 x 8,1 cm (largeur x hauteur x profondeur)

Poids total à l'expédition : 7,1 kg dans le carton d'emballage

Durée de la garantie

Le système d'enceintes Bose Acoustimass 3 est couvert par une garantie limite cesser de cinq ans. Les détails de cette garantie figurent sur la carte fournie avec les enceintes. Veuillez compléter les informations qui y sont demandées et renvoyer la carte à Bose.

Service Client

Pour obtenir des informations complémentaires sur le dépannage ou commander des accessoires, veuillez contacter le Service Client de Bose. Vous trouvez les adresses et numeros de téléphone de nos différents bureaux sur l'avant-dernière page de cette notice.
