SYSTEME D ENCEINTES ACOUSTIMASS 10 II - Système de sonorisation BOSE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SYSTEME D ENCEINTES ACOUSTIMASS 10 II BOSE au format PDF.
| Marque | BOSE |
| Modèle | Système d'enceintes Acoustimass 10 II |
| Catégorie | Système de sonorisation Home Cinema |
| Technologie | Direct/Reflecting, Virtually Invisible®, Acoustimass® avec Adaptive Energy Summing™ |
| Configuration des canaux | 5.1 canaux (frontaux gauche/droit, central, surround arrière gauche/droit, caisson de basses) |
| Haut-parleurs des enceintes cubiques | 2× haut-parleurs Twiddler™ de 2,50" (6,35 cm) par enceinte |
| Haut-parleurs du module Acoustimass | 3 woofers de 5,25" (13,3 cm) pour tous les canaux |
| Blindage magnétique | Enceintes cubiques blindées magnétiquement |
| Puissance compatible (ampli-tuner) | Frontales : 10-200 W par voie ; Surround : 10-100 W par voie ; Impédance : 4-8 Ω |
| Longueur des câbles fournis | Module → ampli : 6 m (5 paires) ; Module → enceintes avant/centrale : 6 m (3 paires) ; Module → enceintes arrière : 15 m (2 paires) |
| Dimensions des enceintes cubiques (H × L × P) | 15,7 × 7,8 × 10,2 cm |
| Poids d'une enceinte cubique | 1,1 kg |
| Dimensions du module Acoustimass (H × L × P) | 35,5 × 58,5 × 19 cm |
| Poids du module Acoustimass | 13 kg |
| Poids total emballé | 22,9 kg |
| Finition | Noir ou blanc arctique |
| Distance minimale du module à l'écran | 60 cm |
| Garantie | 5 ans (limitée cessible) |
| Accessoires optionnels | Supports muraux UB-20 (noir/blanc), supports au sol UFS-20 (noir/blanc), connecteur d'appoint PN189830, câble de rallonge |
| Nettoyage | Chiffon humide ; aspirateur sur les grilles avec précaution ; pas de solvants |
FOIRE AUX QUESTIONS - SYSTEME D ENCEINTES ACOUSTIMASS 10 II BOSE
Questions des utilisateurs sur SYSTEME D ENCEINTES ACOUSTIMASS 10 II BOSE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de sonorisation au format PDF gratuitement ! Retrouvez votre notice SYSTEME D ENCEINTES ACOUSTIMASS 10 II - BOSE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SYSTEME D ENCEINTES ACOUSTIMASS 10 II de la marque BOSE.
MODE D'EMPLOI SYSTEME D ENCEINTES ACOUSTIMASS 10 II BOSE
Notice d'utilisation
Remerciements
Nous vous remercions d'avoir choisi le système d'enceintes Bose Acoustimass 10 Series II Home Theater Speaker System. Grâce à ces enceintes de conception Virtually Invisible, vous vous entourerez d'une ambiance sonore réaliste sans devoir recourir à de multiples équipements. Ce système comprend les nouvelles paires d'enceintes cubiques Acoustimass de troisième génération, fruit des efforts constants du service de recherche et développement de Bose Corporation. Ces enceintes cubiques offrent un son plus réaliste et détaillent performances que les précédentes, tout en étant plus petites.
Veuillez dire attentivement cette notice d'utilisation
L'installation et le fonctionnement de votre système d'enceintes Acoustimass 10 Series II diffèrent nettement de ceux des enceintes ordinaires. Prenez le temps de lire attentivement cette notice. Elle vous aidera à installer et à faire fonctionner votre système correctement pour pouvoir profiter pleinement de toutes ses caractéristiques perfectionnées. Conservez cette notice pour pouvoir vous y reporter ultérieurement.
Comment trouver...
Remerciements 2 Renseignements importants 2
Table des matières
Comment trouver 3. Pour notre information 3.
Installation
Avant de commencer 4 Déballage du carton 4 Disposition des enceintes Acoustimass 10 Series II pour une sonorisation réaliste Home Cinema 5 Choix de l'emplacement des enceintes 6 Connexion des enceintes 9
Utilisation des enceintes Acoustimass 10 Series II
Pour une sonorisation réaliste Home Cinema 13
Entretien des enceintes Acoustimass 10 Series II
Identification des problèmes 14 Service client 14 Nettoyage des enceintes 15 Durée de la garantie 15 Accessoires 15
Informations sur le produit
Informations techniques 16
Bose Corporation avant-dernière page
Pour votre information
Le numéro de série figure près du panneau de connexion du module Acoustimass.
Numéro de série :
Nom du revendeur :
Téléphone du revendeur : Date d'achat :
Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.
Avant-propos
La technologie d'enceintes Bose® Virtually Invisible® vous offre, chez vous, une diffusion réaliste des tout derniers films, disques compacts et émissions de télévision codés en son Surround, et ce, sans qu'une multitude d'enceintes envahisse votre salon.
Le magnétoscope ou téléviseur stéréo transmet le signal codé à l'ampli-tuner ou à un autre appareil de sonorisation Surround qui l'interprète en répartissant les sons entre les enceintes. Bien que le mixage sonore varie, les dialogues sont généralement envoyés sur l'enceinte centrale, tandis que les sons des côtés gauche et droit de l'image sont transmis aux enceintes frontales gauche et droite. La sonorisation d'ambiance et les effets spéciaux sont dirigés vers l'une des enceintes d'effet stéréo ou les deux. Le module unique Acoustimass®, facile à dissimuler, produit les basses pour tous les canaux. En mode Surround, le son peut parvenir de toutes les enceintes ou seulement de quelques-unes.
Les produits, cassettes ou disques codés pour une sonorisation Surround sont identifiés par le label Surround, Dolby Surround ou par le symbole DOLBY SURROUND *; la mention “Surround” figure également au générique des émissions de télévision concernées. De plus, les enceintes Home Theater Acoustimass 1 0 Series II sont compatibles avec les amplis-tuners et supports programmes Dolby AC-3. Les réglages particuliers aux systèmes Dolby Pro-Logic et Dolby_AC-3 sont expliqués à la page 13.
Les enceintes Acoustimass 10 permettent aussi de diffuser une large gamme de supports stéréo non-codés en son Surround; il suffit de régler l'ampli-tuner en conséquence.
Déballage du carton
- À ouverture du carton, retirez toutes les agrafes des rabats.
- Sortez le carton marron contenant les cinq enceintes cubiques et le capot d'extrémité du module Acoustimass.
- Avec précaution, faites rouler le carton sur l'un des côtés, puis sur son ouverture.
- Soulevez-le doucement pour dégager le module et les garnitures d'emballage.
- Ne détachez pas les câbles amovibles connectés au module Acoustimass.
- Si une enceinte ou le module semble endommagé, ne l'utilise pas. Remballez l'ensemble dans le carton d'origine et contactez votre revendeur Bose/agréé.
AVERTISSEMENT : Le module Acoustimass pèse 13 kg. Pour ne pas vous blesser, soulevez-le avec précaution.
AVERTISSEMENT : Afin d'éviter tout risque de suffocation, gardez les emballages plastiques hors de portée des enfants.
Note : Profitez-en dès maintenant pour noter le numéro de série de ces enceintes sur la page 3 de cette notice et sur votre carte de garantie. De même, il est conseillé de conserver tous les matériaux d'emballage en cas d'utilisation ultérieure.

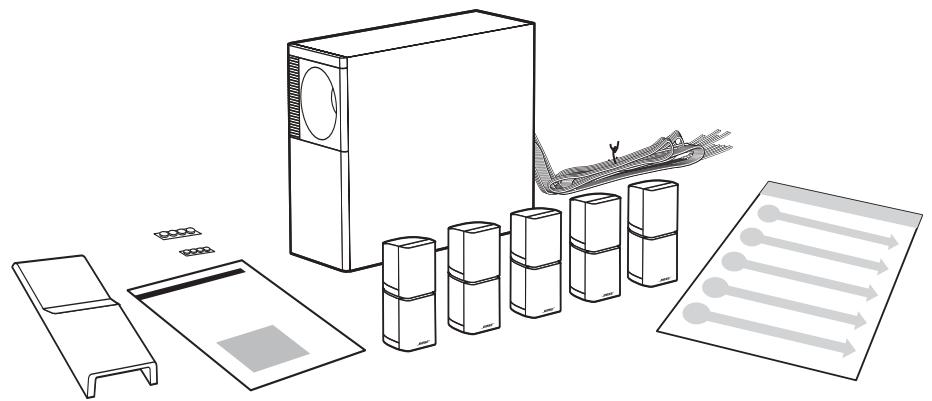

Figure 1
Contenu du carton : - Module Acoustimass - Capot d'extrémité du module - 5 enceintes cubiques - Câble d'entrée d'enceinte de 6 m - Câble de sortie d'enceinte frontale de 6 m - Câble de sortie d'enceinte arrière de 15 m - 8 patins de protection en caoutchouc - Notice d'utilisation - Notice de montage
Disposition des enceintes acoustimass 10 series II pour une sonorisation réaliste home cinema
L'enceinte centrale situe l'action et les dialogues au niveau de l'écran, et le son qu'elle diffuse doit sembler venir de l'image.
Les enceintes frontales gauche et droite créent une image sonore plus large que l'écran, qui doit paraître naturelle aux spectateurs quelles qu'en soit leur place.
Les enceintes d'effet arrière ajoutent subtilités sonores et effets spéciaux, afin d'élargir la représentation visuelle et d'amener le spectateur au centre de l'action. Elles doivent être disposées de façon que le son parvienne au spectateur des deux côtés, plutôt que directement de l'arrière.
Vous devez installer les enceintes frontales et centrale près d'un téléviseur sans risque d'interférences avec l'image, car tous les cubes sont blindés magnétiquement.
En revanche, le module Acoustimass n'est pas blindé et doit se couvrir à au moins 60 cm de l'écran, mais du même côté de la pièce que les enceintes frontales et centrale. La technologie d'enceinte Bose® Acoustimass tire parti du fait qu'il est difficile de repérer l'origine des basses, ce qui permet de dissimuler le module.
La Figure 2 suggère un agencement de type Home Cinema conforme aux indications ci-dessus. Pivotez les cubes de chaque enceinte afin qu'ils forment des angles permettant aux ondes sonores de remplir la pièce.
Vous pouvez choisir de disposer les enceintes différemment en fonction des caractéristiques acoustiques de la pièce. Les enceintes sont livrées avec une longueur de câble suffisante pour que vous puissiez les espacer de la manière suivante
- jusqu'à 6 m entre le module Acoustimass et l'ampli-tuner.
- jusqu'à 6 m entre le module Acoustimass et les enceintes cubiques frontales et centrale.
- jusqu'à 15 m entre le module Acoustimass et les enceintes d'effet arrêté.
Les supports muraux et au sol proposés par Bose offrent des possibilités d'agencement supplémentaires (voir « Accessoires » à la page 15).
Note : Suivez scrupuleusement les instructions de montage des supports muraux, afin d'obtenir une performance optimale de votre système.

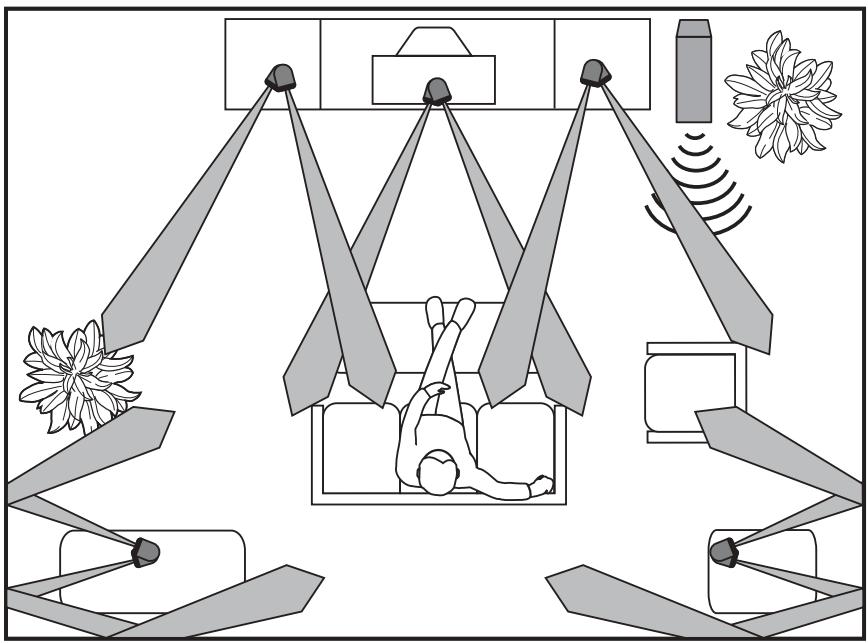

Figure 2
Suggestion d'agencement de type Home Cinema
Choix de l'emplacement des enceintes
Les câbles de différentes longueurs qui sont livrés avec le système Acoustimass 10 Series II offrent une grande souplesse d'installation des enceintes. Les suggestions suivantes vous fournissent quelques lignes directrices. Choisissez pour vos enceintes l'emplacement qui vous offre la meilleure sonorité.
Enceintes cubiques frontales gauche et droite

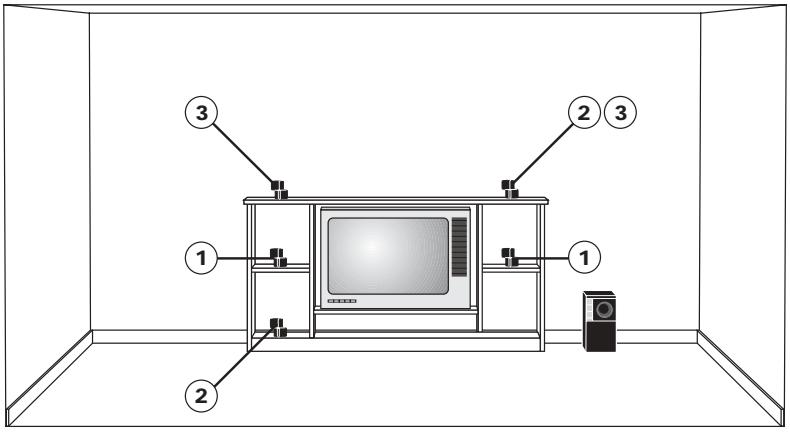

La Figure 3 propose plusieurs façons d'obtenir une image sonore fidèle à droite et à gauche.
- Placez les enceintes frontales de chaque côté de votre téléviseur, en les éloignant entre 2 et 5 m l'une de l'autre.
- Alignez les enceintes avec le centre de l'écran pour obtenir l'équilibre sonore optimal (position 1) ou disposez-les de part et d'autre de l'écran, en diagonale (position 2). Vous pouvez également les aligner au-dessus du téléviseur (position 3).
- L'enceinte située à gauche de l'écran lorsque vous faites face à celui-ci se connecte au jack repéré LEFT FRONT du module Acoustimass.
Figure 3
Exemples d'emplacement pour les enceintes frontales droite et gauche
Enceinte cubique centrale
Le son que diffuse l'enceinte centrale doit sembler provenir de l'image.

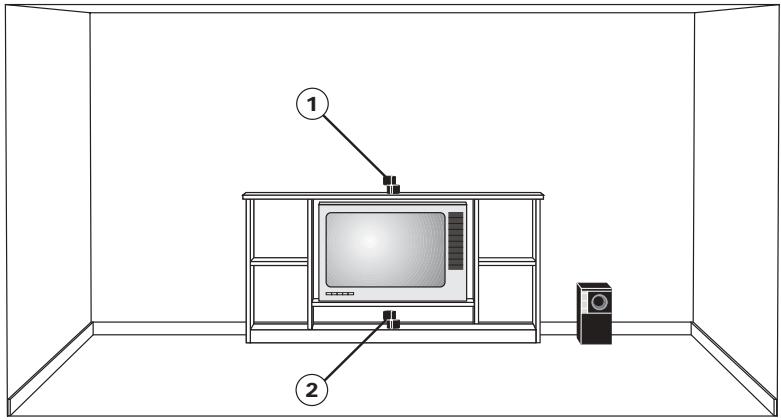

La Figure 4 propose des emplacements pour l'enceinte centrale.
- Disposez cette enceinte au-dessus ou au-dessous du téléviseur. Dans le dernier cas, assurez-vous que le téléviseur ne s'appuie pas du tout sur l'enceinte.
- Dans la mesure du possible, alignez l'enceinte avec le centre de l'écran pour obtenir la reproduction des dialogues la plus fidèle (position 1 ou 2).
ATTENTION: si vous disposez l'enceinte centrale juste au-dessus du téléviseur, utilisez le jeu des quatre patins en caoutchouc les plus petits afin d'améliorer la stabilité de l'enceinte sur une surface lisse telle que le marbre ou le verre. Vous pouvez obtenir des patins supplémentaires gratuitement en appelant le service client de Bose® indiqué à la fin de cette notice (Référence 178321-04).
Figure 4
Exemples d'emplacement pour l'enceinte centrale
Enceintes cubiques d'effet arrêté
Le son des canaux arrière droit et gauche doit parvenir au spectateur de part et d'autre, que directement de l'arrière. Voir Figure 5.
- Disposez une enceinte à droite et l'autre à gauche, en les éloignant au maximum l'une de l'autre et en les plaçant vers le fond ou à l'arrière de la zone d'écoute.
- Installez-les en hauteur afin que le son ne parvienne pas en ligne droite aux oreilles des auditeurs (position 1).
- Si vous disposez les enceintes telles qu'illustrées dans les positions 2 et 3, assurez-vous qu'elles ne sont pas orientées directement vers les spectateurs.
- L'enceinte d'effet arrêté située à gauche lorsqu vous faites face au téléviseur se connecte au jack repéré LEFT SURROUND sur le module Acoustimass.

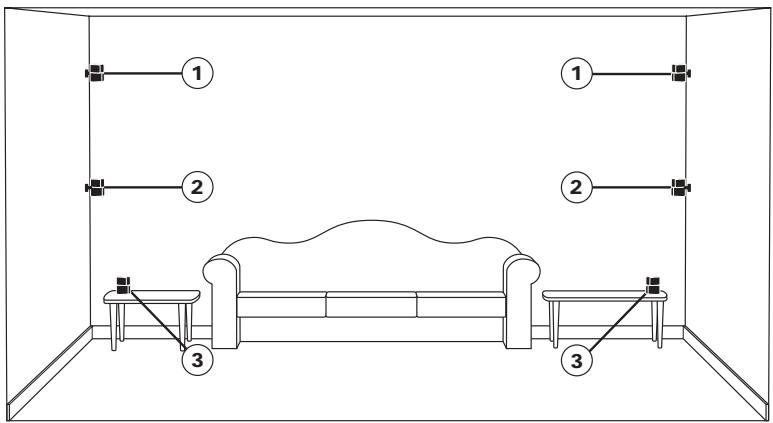

Figure 5
Exemples de disposition pour les enceintes d'effet arrêté
Module acoustimass
Bose® recommande de placer le module Acoustimass du même côté de la pièce que le télévisieur. Pour éviter toute interférence, éloignez-le d'au moins 60 cm de l'écran.
- Vous pouvez dissimuler le module Acoustimass derrière ou sous un meuble, mais n'en bloquez pas l'ouverture. Ménagez toujours un espace d'au moins 5 cm entre celle-ci et toute surface.
- Si l'ouverture fait face au mur, les basses seront amplifiées, et si elle est dirigée vers la pièce, les sons graves seront atténués. Pour obtenir une restitution maximale des basses, placez l'ouverture entre 5 et 8 cm d'une paroi ou d'un angle.

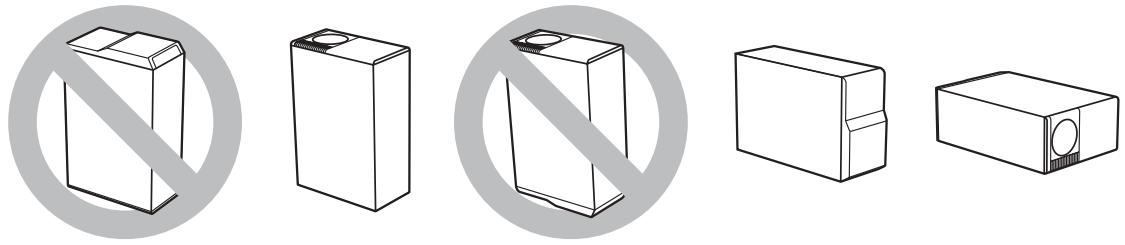

- Posez le module Acoustimass verticalement ou horizontalement (Figure 6). Pour le positionner sur son panneau de connexion, retirez le capot en le tirant doucement.
Après avoir choisi un emplacement pour le module Acoustimass, installez le jeu des quatre patins en caoutchouc les plus gros sur la face inférieure, pour une plus grande stabilité. Ces patins protègent les branchements et doivent être utilisés si le module repose sur cette extrémité.
Position du module Acoustimass
Figure 6
Connexion des enceintes
Les câbles fournis permettent de connecter facilement les enceintes. Les connexions ont déjà été effectuées au niveau du module Acoustimass®. Le système comprend trois jours de câbles livrés sous forme de rubans qui peuvent être séparés sur la longueur nécessaire pour atteindre aisément chacune des enceintes (Figure 7). Dissociez les câbles au fur et à mesure que vous les installez.
- Le câble de 6 m composé de trois paires de conducteurs relie le module Acoustimass aux enceintes cubiques frontales droite, gauche et centrale.
- Le câble de 15 m composé de deux paires de conducteurs relie le module Acoustimass aux enceintes cubiques d'effet arrêté droit et gauche.
- Le câble de 6 m composé de cinq paires de conducteurs relie le module Acoustimass aux sorties de l'ampli-tuner. Ne séparez les conducteurs que sur la longueur indispensable pour atteindre les connecteurs.

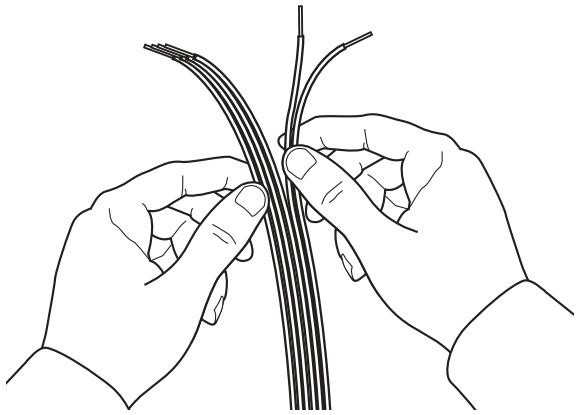

Figure 7 Séparation des conducteurs
ATTENTION : Avant toute connexion, mettez l'ampli-tuner hors fonction et débranchez-le de la prise secteur. Vous risquez sinon d'endommager votre équipement. Ne connectez jamais les cubes directement à une sortie d'ampli-tuner ; reliez-les toujours au module Acoustimass, puis connectez celui-ci à l'ampli-tuner. N'utilisez jamais de cordons sectionnés ou déteriorés, car ceux-ci présentent un risque de choc électrique ou de dommage du matériel.
Les câbles fournis ne sont pas prévus pour être insérés dans des parois. Vérifiez les codes de construction applicables ou faites appel à un installateur qualifié.
Note: si vous souhaitez utiliser d'autres câbles d'enceinte ou devez rallonger les câbles fournis, téléphonez au service client de Bose®. Vous trouvez à la page 15 la description des accessoires conçus à cette fin. Les coordonnées de ce service se trouvent à l'avant-dernière page de cette notice.
Connexion du module acoustimass' aux enceintes cubiques frontales et centrale
Pour relier le module Acoustimass aux enceintes cubiques frontales et centrale, utilisez le câble de 6 m composé de trois paires de conducteurs
Note : Vous pouvez utiliser les enceintes cubiques dans n'importe quelle position.
- Branchez la paire de conducteurs marquée CENTER à l'enceinte cubique que vous utilisez en position centrale. Appuyez sur le taquet de borne situé à l'arrête de l'enceinte. Insérez le conducteur marqué dans la borne rouge et le conducteur uni dans la borne noire. Relâchez le taquet pour fixer les conducteurs. Voir Figure 8.
- Connectez de la même façon la paire de conducteurs marquée RIGHT à l'enceinte cubique que vous utilisez en position frontale droite (à droite du téléviseur lorsque vous lui faites face).
- Branchez la paire de conducteurs marquée LEFT à l'enceinte cubique que vous utilisez en position frontale gauche (à gauche du téléviseur lorsque vous lui faites face).

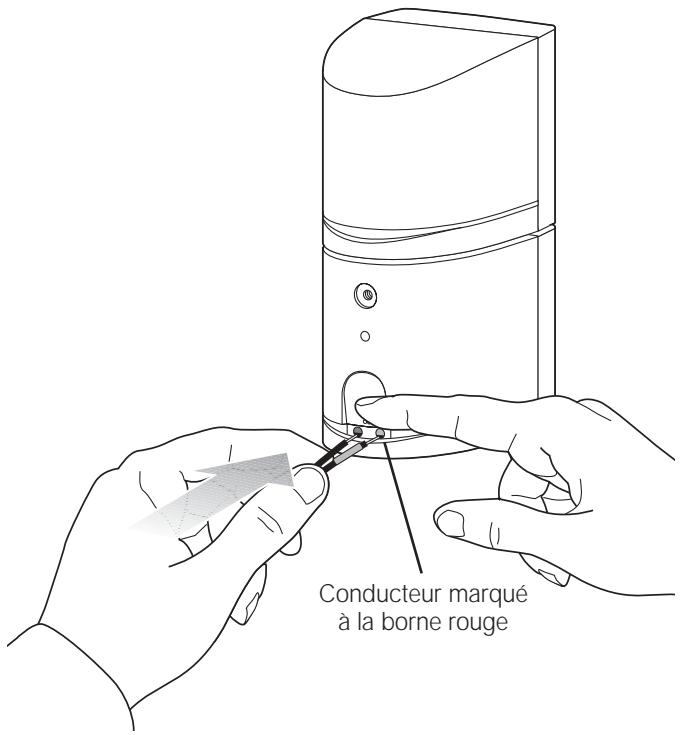

Connexions d'une enceinte cubique
Figure 8
Connexion du module acoustimass' aux enceintes cubiques d'effet arrêté
Utilisez le câble de 15 m composé de deux paires de conducteurs pour connecter les enceintes cubiques d'effet arrêté droit et gauche au module Acoustimass.
- Utilisez le conducteur marqué RIGHT SURROUND pour brancher le module à l'enceinte arrière droite (à droite du télévisieur lorsque vous lui faites face). Tel qu'illustré à la Figure 8, a ez le taquet pour fixer les conducteurs.
- Le conducteur marqué LEFT SURROUND relié le module à l'enceinte arrêté gauche. Appuyez sur le taquet de borne situé à l'arrièr ez le taquet pour fixer les conducteurs.
Connexion du module acoustimass à l'ampli-tuner
Pour relier le module Acoustimass à votre ampli-tuner de sonorisation Surround, utilisez le câble de 6 m composé de cinq paires de conducteurs.
- Faites correspondre le repère des conducteurs avec celui des bornes de sortie d'enceintes (SPEAKER OUTPUT) sur l'ampli-tuner :
a. Les conducteurs marqués RIGHT dans les sorties de l'enceinte frontale droite (Right Front SPEAKER OUTPUT). b. Les conducteurs marqués CENTER dans les sorties de l'enceinte centrale (Center SPEAKER OUTPUT). c. Les conducteurs marqués LEFT dans les sorties de l'enceinte frontale gauche (Left Front SPEAKER OUTPUT). d. Les conducteurs marqués RIGHT SURROUND dans les sorties de l'enceinte arrière droite (Right Surround SPEAKER OUTPUT). e. Les conducteurs marqués LEFT SURROUND dans les sorties de l'enceinte arrière gauche (Left Surround SPEAKER OUTPUT).
- Sur l'ampli-tuner, connectez les paires de conducteurs en respectant les phases (+ au + et - au -).
a. Connectez chaque conducteur repéré par une bague rouge (+) à la sortie rouge (+). b. Connectez chaque conducteur non repéré (-) à la sortie noire (-) ajustate.
- Sur le module Acoustimass, vérifie que tous les connecteurs sont enfoncés dans les jacks d'entrée d'ampli-tuner ajustats (INPUT FROM RECEIVER OR AMPLIFIER).
Note : Les enceintes frontales (“Front”) sont parfois appelées enceintes “Main”, “A” ou “1” par certains fabricants d'amplis-tuners. Les enceintes “Surround” sont parfois appelées enceintes “Rear”.
ATTENTION: Ne connectez pas le module Acoustimass directement sur votre téléviseur à moins que celui-ci ne compte un circuit de décodage Surround et des sorties amplifiées pour toutes les voies.
Contrôle des connexions
Vérifiez toutes les connexions entre l'ampli-tuner et le module Acoustimass®, puis celles du module aux enceintes cubiques (Figure 9). Assurez-vous que toutes les enceintes sont connectées aux bornes adéquates selon leur position dans la pièce.
Sur l'ampli-tuner, vérifiez que les connexions des conducteurs respectent les phases (+ au + et - au -), toute inversion pouvant entraîner une absence totale de sortie sur le module Acoustimass.
Assurez-vous que tout problème de câblage a été résolu avant de brancher l'ampli-tuner et de le mettre en fonction.

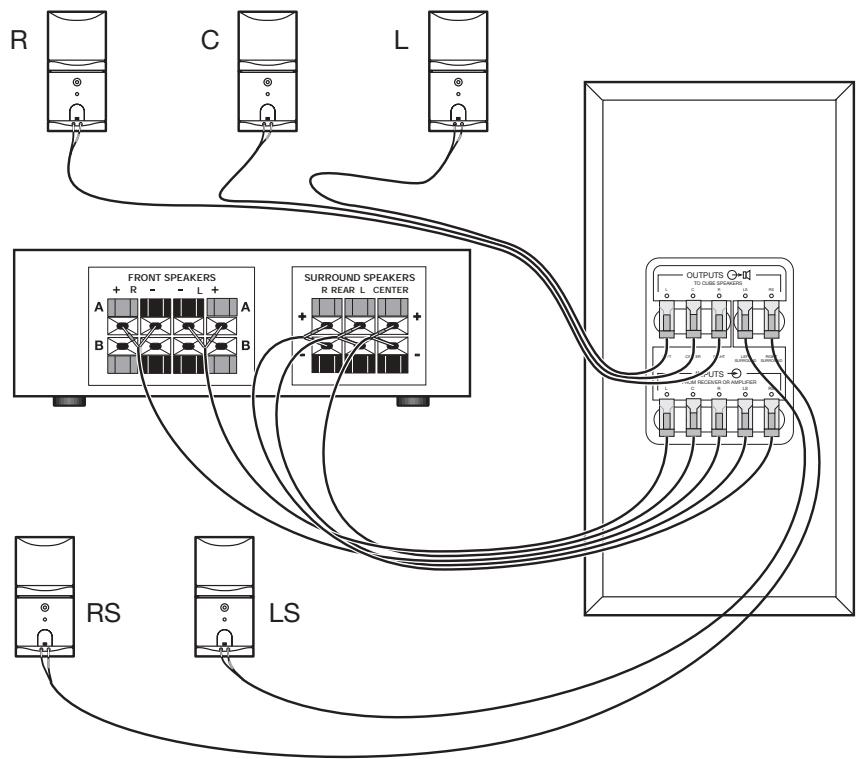

Figure 9 Ensemble des connexions
ATTENTION: Ne laissez pas des conducteurs dénudés se toucher, car cela risquerait d'endommager l'ampli-tuner.

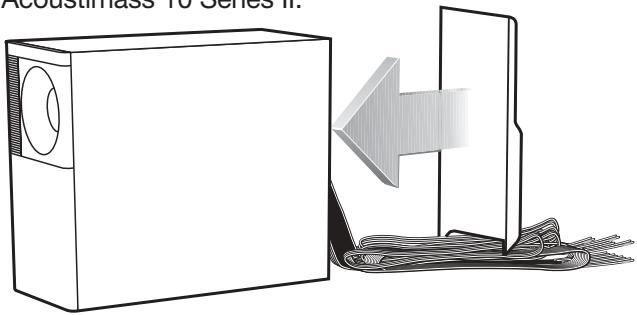

Le couvercle d'extrémité du module se pose par-dessus les câbles
Installation du couvercle cache-cable sur le module (facultatif)
Le couvercle d'extrémité est conçu pour dissimuler les câbles et prolonger les lignes douces et nettes du module Acoustimass. Toutefois, en raison de la surface biseautée de ce couvercle, vous ne pouvez poser le module sur cette extrémité si le couvercle est installé.
Si vous prévoyez d'utiliser le couvercle, vérifiez d'abord toutes les connexions (Figure 9). Poussez doucement le couvercle dans les oeillets du module Acoustimass (Figure 10).
L'installation est terminée. Profitez d'une écoute agréable avec votre système d'enceintes Acoustimass 10 Series II.
Figure 10
Pour une sonorisation réaliste de type home cinema
Chaque enceinte diffuse seulement les sons qui lui sont transmis par le système de contrôle intégré à l'ampli-tuner de sonorisation Surround. Au cours d'une reproduction de type Surround, les enceintes frontales et centrale diffusent presque continuellement, tandis que les enceintes d'effet arrière restent silencieuses de temps en temps.
Réglage d'un ampli-tuner dolby pro-logic
Il faut régler le volume des enceintes frontales, centrale et d'effet arrêté au niveau de l'ampliTuner, soit directement, soit avec la télécommande. Notre ampliTuner est peut-être doté d'un dispositif de test qui vous aidera à ajuster les volumes. Dans ce cas, suivez la procédure ci-après :
- Appuyez sur la touche test tone ON de la télécommande.
- Réglez le volume des enceintes dans l'ordre suivant : gauche, centre, droite, arrêté.
- Équilibrez les tonalités d'essai dans les différentes enceintes.
Les instructions pour effectuer ce réglage varient selon la marque et le modèle d'ampli-tuner. Consultez la notice d'utilisation de votre appareil pour tester et ajuster l'équilibrage des enceintes.
Pour les utilisations vidéo, assurez-vous que le mode central SURROUND-SOUND de l'ampli-tuner est réglé sur NORMAL (Figure 11).

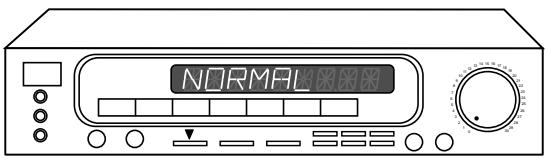

Figure 11
Ampli-tuner Dolby Pro-Logic régler sur une sonorisation Surround en mode NORMAL
Réglage d'un ampli-tuner dolby ac-3
Les enceintes Acoustimass 10 Series II sont compatibles avec la sortie des amplis-tuners Dolby AC-3. Réglez scrupuleusement la sortie de chaque canal selon les specifications indiquées dans le tableau ci-dessous. Les enceintes cubiques sont équipées de haut-parleurs à large bande et doivent être configurées comme LARGE sur l'ampli-tuner ou dans le menu du téléviseur. Configurez l'options Subwoofer (caisson d'extrêmes graves) sur OFF, l'options LFE (effets de basses fréquences) sur ON, et la fréquence de filtrage sur 200 Hz.
| Enceintes | Configuration ampli-tuner |
| dontales droite et gauche | Large |
| triale | Large |
| et arrrière droite et gauche | Large |
| Lisson d'extrêmes graves | OFF |
| ots de basses fréquences (LFE) | ON |
| quence de filtrage | 200Hz |
Réglage des basses et des aigus
Les meubles capitonnés, les moquettes ou les rideaux écais peuvent étouffer les aigus, ce qui amplifie les basses produits par le système d'enceintes. En revanche, les sols et les murs nus, ainsi que les meubles à surface dure, peuvent rendre le son trop strident. Avec l'écoute des enceintes, vous pouvez régler l'équilibre des tonalités à l'aide des commandes des basses et des aigus de l'ampli-tuner.
Identification des problèmes
Si vous rencontrez un problème avec les enceintes Acoustimass 10 Series II, mettez la source sonore hors fonction et essayez les solutions ci-dessous. Si le problème persiste, contactez votre revendeur Bose pour convenir d'un rendez-vous, ou contactez Bose directement en vous reportant aux coordonnées fournies à la fin de cette notice.
| Problème | Solution |
| Le système ne fonctionne pas du tout | • Assurez-vous que le cordon d'alimentation de l'ampli-tuner est branché sur une prise secteur et que l'appareil est en fonction. • Assurez-vous qu'une source sonore a été sélectionnée sur l'ampli-tuner (vidéo, DVD, disque compact, radio). |
| Absence de sortie sonore | • Vérifiez les connexions d'enceintes. Mettez l'unité en fonction. • Augmenteze le volume. • Débranchez tout casque. |
| Son déformé | • Vérifiez l'état du cable d'enceinte. • Diminuez le volume de tous les composants externes connectés à l'ampli-tuner. |
| Absence de basses | • Assurez-vous que les connexions d'enceintes sur l'ampli-tuner sont correctes (+ au + et - au -). • Si vous utilisez la programmation AC-3, vérifiez la configuration définie sur l'ampli-tuner. Vérifiez que le support (disque compact, DVD ou émission télédiffusée) est codé en Dolby AC-3. |
| Faiblesse ou excès de basses | • Rapprochez le module Acoustimass d'un mur ou d'un angle pour amplifier les basses, ou éloignez-le pour diminuer la proportion de graves. • Réglez le bouton “ Loudness” ou “ Bass Boost” de l'ampli-tuner de manière à augmenter ou à atténuer les basses. |
| Absence d'effet Surround | • Pour offrir une performance complète, votre magnétoscope stéreo Haute Fidélité ou votre téléviseur stéreo doivent être connectés à un ampli-tuner Home Cinema. • Assurez-vous que l'ampli-tuner est régle en mode Surround. |
Service client
Pour toute aide supplémentaire en cas de problème, contactez le service client de Bose aux numéros figurant à l'avant-dernière page de cette notice.
Nettoyage des enceintes
Essuyez les cubes avec un chiffon humide. N'utilisez aucun solvant ou produit chimique. Ne laissez aucun liquide ou objet pénétrer par les grilles des enceintes ou du module Acoustimass. Vous pouvez passer l'aspirateur sur les grilles, mais procédez avec précaution car les haut-parleurs se trouvent directement derrière. Aucun autre entretien n'est nécessaire.
Durée de la garantie
Les enceintes Bose® Acoustimass 10 Series II sont couvertes par une garantie limitée cessible de 5 ans. Les détails de la couverture figurent sur la carte de garantie quizzlele les enceintes. Indiquez-y les informations requises. Le numero de série est indiqued sur le module Acoustimass; vous pouze aussi le noter à la page 3 de cette notice. Veuillez ensuite detacher et envoyer cette carte à Bose dans l'enveloppe pré-adressée jointe. Bose fera tout son possible pour résoudre votre problème conformément aux conditions de toute garantie.
Accessoires
Supports au sol : UFS-20B (noir), UFS-20W (blanc)
Supports muraux: UB-20B (noir), UB-20W (blanc)
Connecteur d'appoint pour câble d'enceinte
Figure 12
Connecteur d'appoint : PN189830 (voir Figure 12)
Permet d'adapter un câble d'enceinte aux modèles Acoustimass 10 Series II.
Câble de rallonge (du module Acoustimass à un ampli-tuner) :
PN187092-1 (noir), PN187092-2 (blanc)
Ruban de 6 m à cinq paires de conducteurs
Caracteristiques
- Technologie d'enceinte Direct/Reflecting
- Conception d'enceinte Virtually Invisible
- Technologie d'enceinte Acoustimass® avec Adaptive Energy Summing™
- Enceintes cubiques blindées magnétiquement
- Circuit de protection automatique du système
- Contrôle de la qualité sur banc informatique Syncom®
Particularités des haut-parleurs
Enceintes cubiques : deux haut-parleurs Twiddler™ de 2,50 pouces
Module Acoustimass : trois woofers de 5,25 pouces pour les canaux frontaux gauche, droit et central, ainsi que les canaux d'effet arrière
Possibilités de connexion
Compatible avec des ampli-tuners audio-vidéo d'une puissance de
10 à 200 watts par voie frontale et de 10 à 100 watts par voie arrière, sur une impédance de 4 à 8 ohms
Finition
Enceintes cubiques : finition noir ou blanc arctique
Module Acoustimass : vernis structuré noir ou blanc arctique, résistant aux rayures
Dimensions/poids
Enceintes cubiques : 15,7 x 7,8 x 10,2 cm (H x L x P)
1,1 kg
Module Acoustimass : 35,5 x 58,5 x 19 cm (H x L x P)
13 kg
Système emballé : 22,9 kg
