CUSTOM IW 106 - Enceintes de monitoring FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte murale encastrable de monitoring
Marque	FOCAL
Modèle	CUSTOM IW 106
Catégorie	Enceintes de monitoring
Dimensions du cadre (L x H)	207 x 310 mm
Dimensions d'encastrement (L x H)	170 x 273 mm
Profondeur d'encastrement	71 mm
Poids net	1,6 kg
Matériau du woofer	Membrane fibre de verre 165 mm
Matériau du tweeter	Dôme inversé aluminium 25 mm orientable
Réponse en fréquence (±3 dB)	60 Hz - 20 kHz
Sensibilité (2,83 V/1 m)	89 dB
Impédance nominale	8 ohms
Puissance maximale	120 Watts
Réglage du tweeter	-3 dB/0 dB/+3 dB
Fréquence de filtrage	3300 Hz
Protection	Polyswitch à réarmement automatique
Utilisation en milieu humide	Oui
Contenu de l'emballage	1 enceinte, 1 grille aluminium, 1 gabarit de découpe, 1 masque de protection, 1 crochet
Entretien	Dépoussiérage avec un chiffon sec, nettoyage avec un chiffon humide si nécessaire. Ne pas utiliser de solvants ou produits corrosifs.
Garantie (France)	1 an à partir de la date d'achat

FOIRE AUX QUESTIONS - CUSTOM IW 106 FOCAL

Comment installer l'enceinte Focal Custom IW 106 ?

Découpez la cloison à l'aide du gabarit fourni, après avoir vérifié l'horizontalité avec un niveau. Insérez l'enceinte dans l'ouverture et serrez les vis des pattes de fixation dans le sens des aiguilles d'une montre avec un tournevis cruciforme (fig. C, D, E). Avant de percer, consultez les plans de la pièce pour éviter tuyaux ou gaines.

Comment brancher l'enceinte ?

Utilisez des câbles de qualité (jusqu'à 4 mm de diamètre) et respectez la polarité : le connecteur '+' sur la sortie positive de l'amplificateur, le '-' sur la borne négative. Un mauvais branchement dégrade l'image stéréo et les graves.

Comment régler le tweeter ?

Une fois l'enceinte installée, utilisez l'interrupteur sur la façade pour ajuster le niveau des hautes fréquences entre -3 dB, 0 dB ou +3 dB (sauf modèle IC 105). Le tweeter est orientable pour une meilleure précision.

Peut-on peindre l'enceinte ?

Oui, utilisez une peinture de même type que la peinture murale. Peignez séparément la grille et le cadre. Retirez la grille et placez le masque de protection fourni pour protéger les haut-parleurs pendant la peinture.

Comment éviter les perturbations magnétiques ?

Éloignez les enceintes de tout téléviseur ou écran CRT d'au moins 50 cm. Les champs magnétiques peuvent déformer l'image et les couleurs. N'approchez pas non plus de supports magnétiques (cassettes, disques durs).

Quelle est la garantie de l'enceinte ?

En France, la garantie est de 1 an à partir de la date d'achat, non transmissible. En cas de défaut, renvoyez l'enceinte dans son emballage d'origine à votre revendeur. Les dommages dus à une mauvaise utilisation ne sont pas couverts.

Comment procéder au rodage des haut-parleurs ?

Faites fonctionner les enceintes une vingtaine d'heures à niveau moyen avec des programmes musicaux riches en graves. La période de rodage peut durer quelques semaines pour stabiliser les performances.

Que signifie la protection Polyswitch ?

Le Polyswitch est un fusible réarmable qui protège l'enceinte en cas de surcharge. Il se réarme automatiquement après que la cause du problème a été résolue.

Comment retirer la grille ?

Utilisez le crochet fourni pour délicatement retirer la grille de l'enceinte.

Quels sont les conseils d'emplacement pour une écoute optimale ?

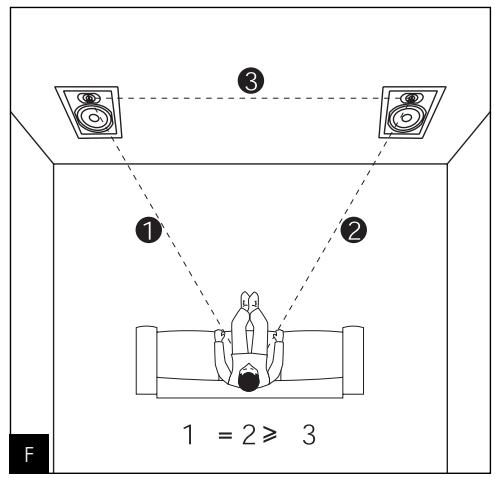

Placez les enceintes symétriquement face à la zone d'écoute, formant idéalement un triangle équilatéral. Le tweeter doit être à hauteur des oreilles. Pour une utilisation home cinéma, l'enceinte centrale doit être près de l'écran et les surround sur les murs latéraux, légèrement au-dessus des oreilles.

MODE D'EMPLOI CUSTOM IW 106 FOCAL

Notice ligne custom 100

Nous vous remercions d'avoir choisi les enceintes encastrables de la ligne Custom 100 et de partager avec nous notre philosophie "the Spirit of Sound". Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.

Afin de garantir un fonctionnement optimum de vos enceintes encastrables, il est conseillé de faire appel à un installateur spécialiste pour l'intégration des enceintes ainsi que leur branchement.

Focal-JMlab ne pourrait en aucun cas être tenu pour responsable en cas de non-respect des procédures d'installation ou d'utilisation incorrecte des enceintes.

Contenu de l'emballage

• 1 x enceinte acoustique
• 1 x grille aluminium
• 1 x gabarit de découpe du mur
• 1 x masque de protection pour la peinture de la grille
• 1 x crochet

Validation garantie Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours.

\section*{Caractéristiques :}

Haute tenue en puissance

Intégration facile

Tweeter à dôme inversé® en aluminium

Woofer à cône fibre de verre

Tweeter orientable et régulable en niveau (sauf IC 105)

Utilisable en milieu humide

Branchements

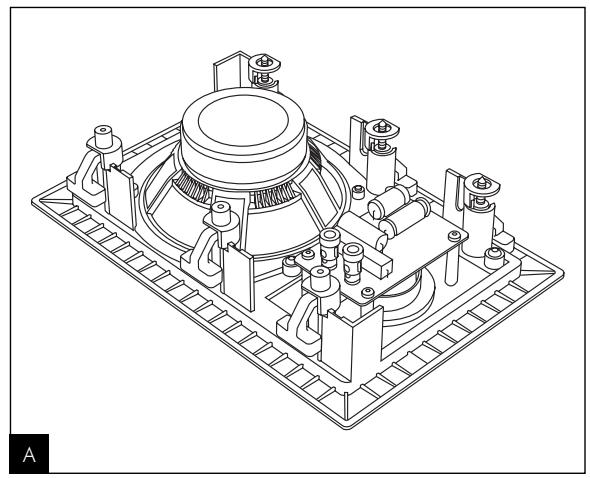

Les connecteurs assurent des contacts fiables pour câbles dénudés (jusqu'à 4 mm de diamètre). Il est imperative de respecter la polarité de chaque enceinte. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué "-" sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement. Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.

Mise en place

Vous ne pourriez envisager le montage de vos enceintes qu'après la pose des câbles.

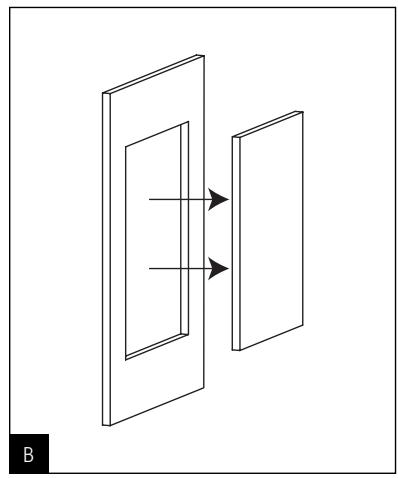

• Découpez la cloison en utilisant le gabarit fourni (fig. B). Veillez à contrôler son horizontalité avant de commencer la découpe en vous aidant d'un niveau.
• Avant toute opération de perçage, veillez toujours à consulter les plans de la pièce afin de vous assurer de l'absence de tuyau, de gaine électrique ou de toute installation spécifique derrière le mur.

Pose de l'enceinte :

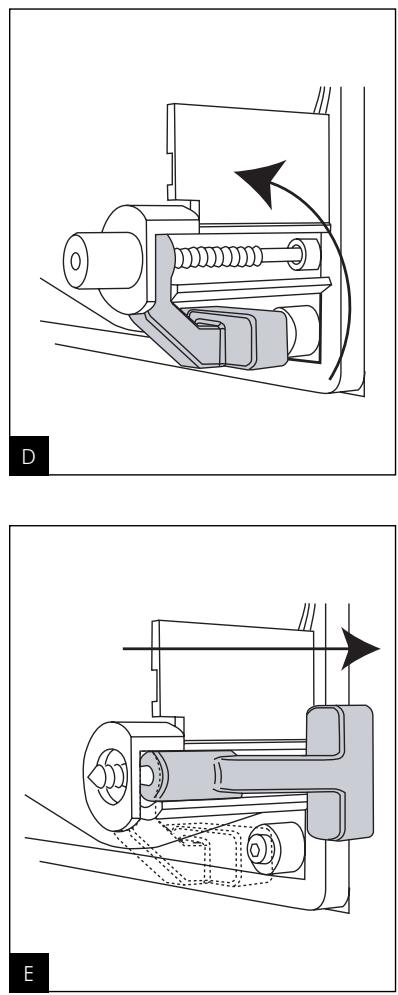

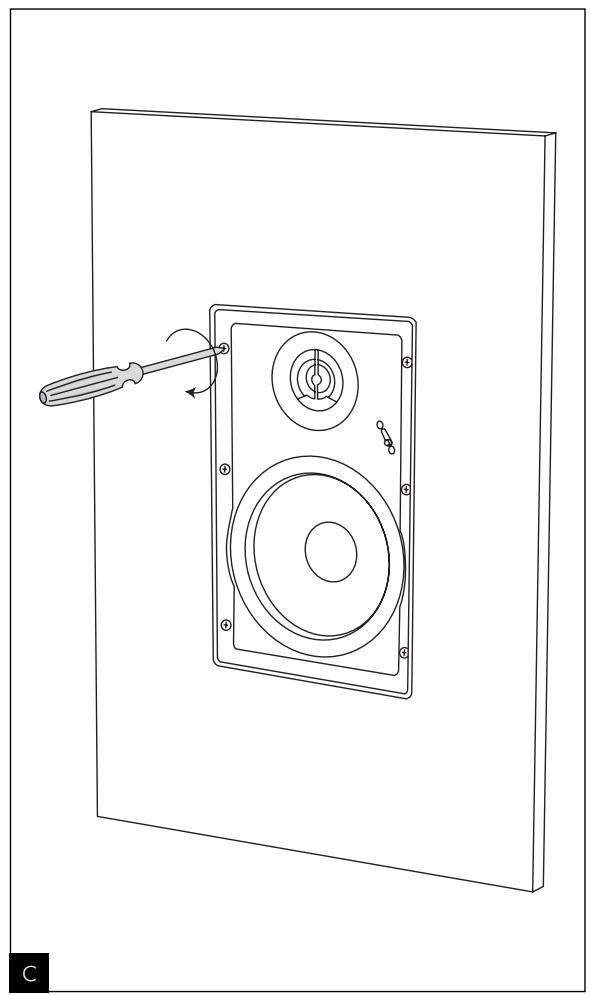

La fixation de l'enceinte dans le mur est effectuée par des pattes rotatives. Pour cela, enlevez l'enceinte dans la découpe et serrez, dans le sens des aiguilles d'une montre, les vis des pattes de fixation, avec un tournevis cruciforme (fig. C, D et E).

Choix de l'emplacement

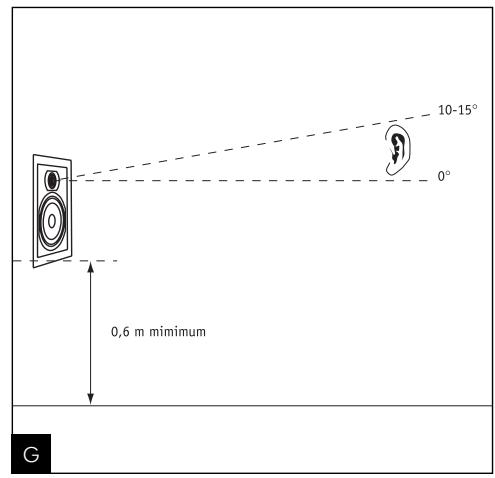

Vos enceintes Custom 100 ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinema. Il convient d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. F). Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. G).

Peinture

Il est possible de peindre l'enceinte pour l'adapter à votre environnement. La peinture utilisée peut être de même nature que la peinture murale. Nous vous conseillons de peindre séparément la grille et le cadre de l'enceinte.

Pour le cadre : retirez la grille et placez le masque de peinture pour protéger les haut-parleurs.

Placement des enceintes centrale et surround

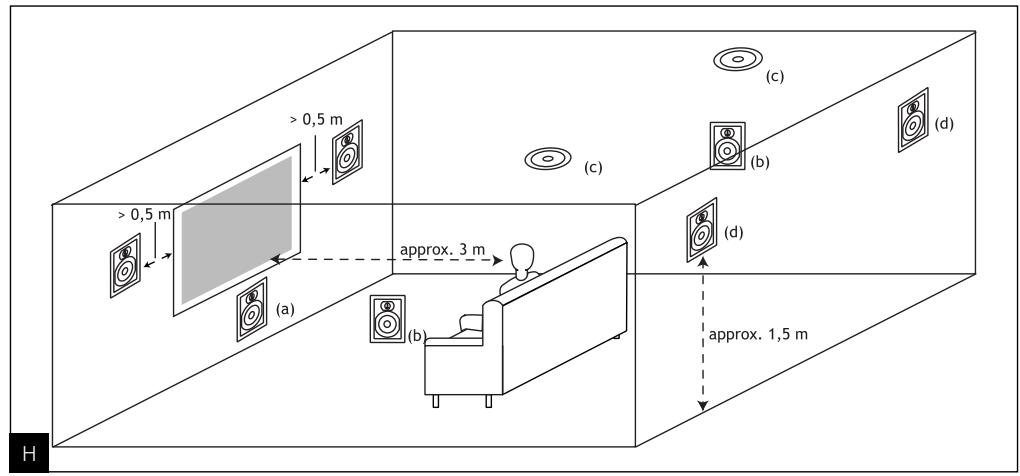

La complexité des bandes sonores des films permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le choix du placement des enceintes est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objet visé est d'obtenir des sons suffisamment diffus et difficiles à localiser par le respect de quelques règles de base.

L'enceinte centrale doit être placée à proximité de l'écran pour une restitution réaliste des dialogues (fig. Ha). Si un écran de projection microperforé est utilisé (transparent acoustiquement), on pourrait prévoir l'implantation de l'enceinte centrale derrière cet écran.

Placez les enceintes surround suffisamment en hauteur, au-dessus des oreilles des auditeurs.

Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée. Privilégiez un placement sur les murs latéraux, de part et d'autre de la zone d'écoute ou très légèrement en arrière de celle-ci pour obtenir des effets sonores plus enveloppants (fig. Hb, Hd).

Pour les systèmes multicanaux 6.1 ou 7.1, il est possible de combiner les enceintes in-wall et in-ceiling dans les murs et la plafond (fig. Hc).

Réglage du tweeter

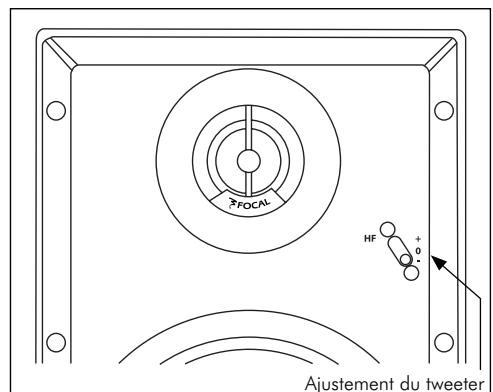

Une fois l'enceinte cablée et fixée, vous pouvez ajuster le niveau du tweeter. Pour désirer le réglage des hautes fréquences, utilisez l'interrupteur situé sur la façade de l'enceinte comme indiqué (sauf IC 105) (fig. I).

Orientation du télétètre

Le tweeter est articulé : l'orienter vers la zone d'écoute pour une précision accrue des aigus et de l'image stéréo (fig. J).

L'entretien des enceintes Custom 100 se limite à un dépoussierage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte. Éviter la proximité d'une source de chaleur.

Rodage

Les haut-parleurs utilisés dans Custom 100 sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais chargés en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Custom 100.

Perturbations magnétiques

Vos enceintes générent un champ magnétique de fuite pouvant perturber le fonctionnement de certains appareils. Il est strictement déconseillé d'utiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétiques, projecteur et rétroprojecteurs CRT...) ne doivent pas être placés à proximité immédiate des enceintes non blindées.

Démontrage de la grille

Retirez délicatement la grille avec le crochet inclu.

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal-JMlab.

La garantie pour la France sur tout matériel Focal-JMlab est de 1 an non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brulées par exemple...).

En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Caractéristiques

IC 105

IC 106

Type	Enceinte de plafond encastrable	Enceinte de plafond encastrable
Haut-parleurs	Woofer à membrane fibre de verre 130 mm Tweeter à dôme inversé aluminium 25 mm	Woofer à membrane fibre de verre 165 mm Tweeter orientable à dôme inversé aluminium 25 mm
Réponse en fréquence (± 3 dB)	65 Hz - 20 kHz	60 Hz - 20 kHz
Sensibilité (2,83 V/1 m)	88 dB	89 dB
Impédance nominale	8 ohms	8 ohms
Protection	“Polyswitch” à réarmement auto	“Polyswitch” à réarmement auto
Puisance max.	100 Watts	120 Watts
Ajustement tweeter	-3 dB/ 0 dB/ +3 dB	-3 dB/ 0 dB/ +3 dB
Fréquence de filtrage	3300 Hz	3300 Hz
Dimensions cadre	Ø 200 mm	Ø 243 mm
Dimensions d'encastrement	Ø 165 mm	Ø 208 mm
Profondeur d'encastrement	84 mm	78 mm
Poids net	1,1 kg	1,6 kg

IC 108

IW 106

Type	Enceinte de plafond encastrable	Enceinte murale encastrable
Haut-parleurs	Woofer à membrane fibre de verre 210 mm	Woofer à membrane fibre de verre 165 mm
	Tweeter orientable	Tweeter orientable
	à dôme inversé aluminium 25 mm	à dôme inversé aluminium 25 mm
Réponse en fréquence (± 3 dB)	50 Hz - 20 kHz	60 Hz - 20 kHz
Sensibilité (2,83 V/1 m)	91 dB	89 dB
Impédance nominale	8 ohms	8 ohms
Protection	“Polyswitch” à réarmement auto	“Polyswitch” à réarmement auto
Puisance max.	140 Watts	120 Watts
Ajustement tweeter	-3 dB/ 0 dB/ +3 dB	-3 dB/ 0 dB/ +3 dB
Fréquence de filtrage	3300 Hz	3300 Hz
Dimensions cadre	Ø 282 mm	(L)207 x (H)310 mm
Dimensions d'encastrement	Ø 246 mm	(L)170 x (H)273 mm
Profondeur d'encastrement	102 mm	71 mm
Poids net	2,5 kg	1,6 kg

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Modèle : Numéro de série :

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :

Modèle :, N° de série : Nom du revendeur : Ville : Date de l'achat :, Prix de l'achat : Votre nom :. Age :. Profession : Votre adresse complète Votre adresse email :

Composition de votre installation (marque, modèle) :

Cassette : Tuner : DVD : Graveur CD/DVD :

CD : Satellite / câble : ■ Amplificateur : Autres éléments :

Votre choix pour l'achat de ce modèle focal s'est fait en fonction de :

Conseil du revendeur Visite d'exposition, salon Écoute en auditorium Fiabilité / Qualité Réputation Garantie Esthétique / Finition

Conseil d'amis, relation Article de presse Possède déjà Focal Catalogues Matériel français Rapport qualité/prix □Autre

Son

En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques?

Dites en quelques mots pourquoi vous avez besoin Focal...

Vos annotations eventuelles :
