Retrouvez gratuitement la notice de l'appareil CHORUS SW700 FOCAL au format PDF.
| Type de produit | Caisson de basses Focal Chorus SW700 |
| Caractéristiques techniques principales | Haut-parleur de 30 cm, fréquence de réponse de 30 Hz à 200 Hz, puissance nominale de 300 W RMS |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Dimensions approximatives | Dimensions : 400 x 400 x 400 mm |
| Poids | Poids : 20 kg |
| Compatibilités | Compatible avec les systèmes audio Focal et autres systèmes audio de haute-fidélité |
| Type de batterie | Non applicable (caisson de basses alimenté par le secteur) |
| Tension | 220-240 V |
| Puissance | Puissance de 300 W RMS, pic de 600 W |
| Fonctions principales | Renforcement des basses, réglage de la fréquence de coupure, phase inversée |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées via le service après-vente Focal |
| Sécurité | Ne pas exposer à l'humidité, débrancher lors de l'entretien |
| Informations générales | Garantie de 2 ans, conception française, matériaux de haute qualité |
FOIRE AUX QUESTIONS - CHORUS SW700 FOCAL
Questions des utilisateurs sur CHORUS SW700 FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte de subwoofer au format PDF gratuitement ! Retrouvez votre notice CHORUS SW700 - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CHORUS SW700 de la marque FOCAL.
MODE D'EMPLOI CHORUS SW700 FOCAL
User manual / Manuel d'utilisation
English page 5
Français page 14
F
Nous you remercions d'avoir choisi les enceintes Focal et de partager avec nos notre philosophie "the Spirit of Sound". Ces enceintes de haute techniciete integrent les ultimes perfectionnements Focal en matière de conception de hautparleurs pour la haute fidetite et le home cinema. Afin d'exploiter toutes leurs performances, nos you conseillons de dire les instructions de ce livre pue de le conserver avec precaution pour vous y referrer ulterieurement.
GB
Les haut-parleurs utilisés dans Chorus sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au besoin de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrait profiter intégralement des performances de vos enceintes Chorus.
Contenu du carton :
- 1 x enceinte
- 1 x manuel utiliseur
- 4 x pointe de découpage (714/716/726)
- 4 x contre-écrou [714/716/726]
- 4 x embouts de protection pour les pointes [714/716/726]
Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.
\section*{CharACTERISTUES}
Tweeter TNV à dôme inversé en alliage aluminium / magnésium : le tweeter de la Chorus utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage alumi-minium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidity et d'amortissement, pour un aigu à la fois doux et dynamique.
Méridium et woofer à cône Polyglass®: membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions.
Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.
Construction en MDF avec flancs rapportés non parallètes : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.
Évent profile : grave puissant sans distorsion.
Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profund.
Connexions haute fiabilité, couple de serrage elevé.
Pointes de découplage fournies.
Branchements
Les connecteurs des Chorus assurent des contacts fiables et polyvalents, pour cables dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en viqueur dans certains pays. Ne pas retarder les opercules en plastique.
Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement.
Choix de l'emplacement
Vos enceintes Chorus ont ete estudiees pour restituer le plus fidement possible toutes les formes de musiques ou programmes home cinema. Il convient toutefois d'observer quelques regles simples pour optimiser leurs performances, garantir un bon equilibre tonal et une image sonore realiste.

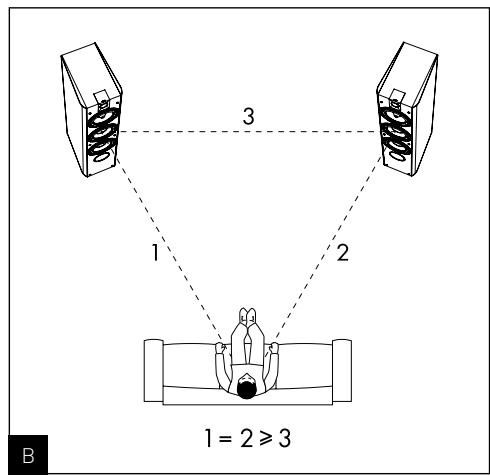

Les enceintes devont être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. B).

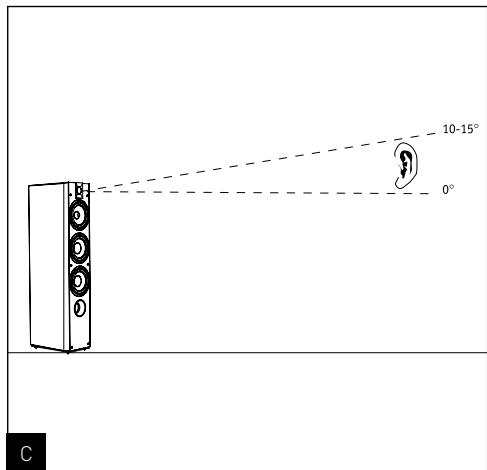

Les enceintes devront etre placées a même hauteur sur un meme plan horizontal. Idealement, le tweeter sera placed au niveau des oreilles de I'auditeur au point d'ecoute habitual (fig.C).

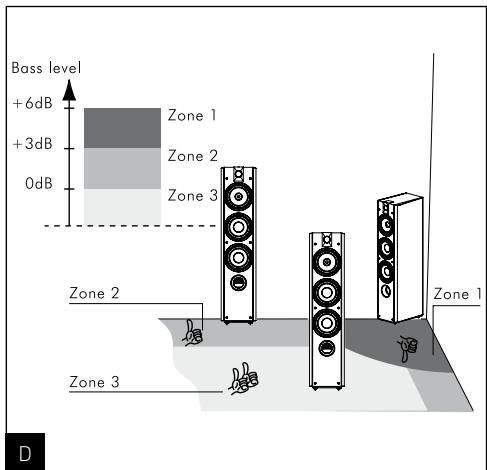

Ne placez pas les enceintes trop pres d'un angle de la piece et evitez de trop les rapprocher d'un mur. Ceci aura pour effet d'exiter certaines resonances de la piece et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour réequilibrer le niveau de grave (fig. D).
Optimisation
Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

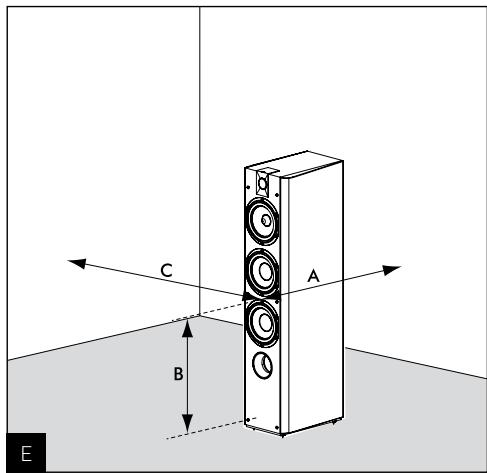

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C) , la relation B^2 = AC définit la position ideale de l'enceinte.
- Exemple :
Si le centre du boomer est éloigné du mur arrêté de 50 cm (A) et à 60 cm du sol (B), alors le mur lésral sera idéalement à 72 cm (C = B^3 /A = 72cm) (fig. E).
Conseils d'utilisation
Le comportement des enceintes Chorus dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.
La perception stéreophonique est imprecise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute
Le son est dur, agressif : l'acoustique de votre piece est probablement trop réverbérante. Envisagez l'utilisation de matérielux absorbants (tapis, canapé, tentures murales, rideau...) et refléchissants (mobilier) pour absorber ou diffuser les résonances.
Le son est "plat", étouffé: excess de matériel aux absorbants dans la pierce, le son est bouché, sans relief. Recherche un meilleur compromis entre les matérielux absorbants et refléchissants de votre interieur.
D'une maniere générale, on chercha à ce que le mur place derrière les enceintes soit de nature refléchissant pour que le son se développement correctement. À l'inverse, le mur place derrière la zone d'excoute sera idéalement absorbant pour éviter que des réflexions arrirée ne viennent "polluer" la perception de l'image stéreophonique. Le mobilier pourra être place judicieusement sur les murs lateraux pour diffuser les ondes sonores afin d'évier d'excrir certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").

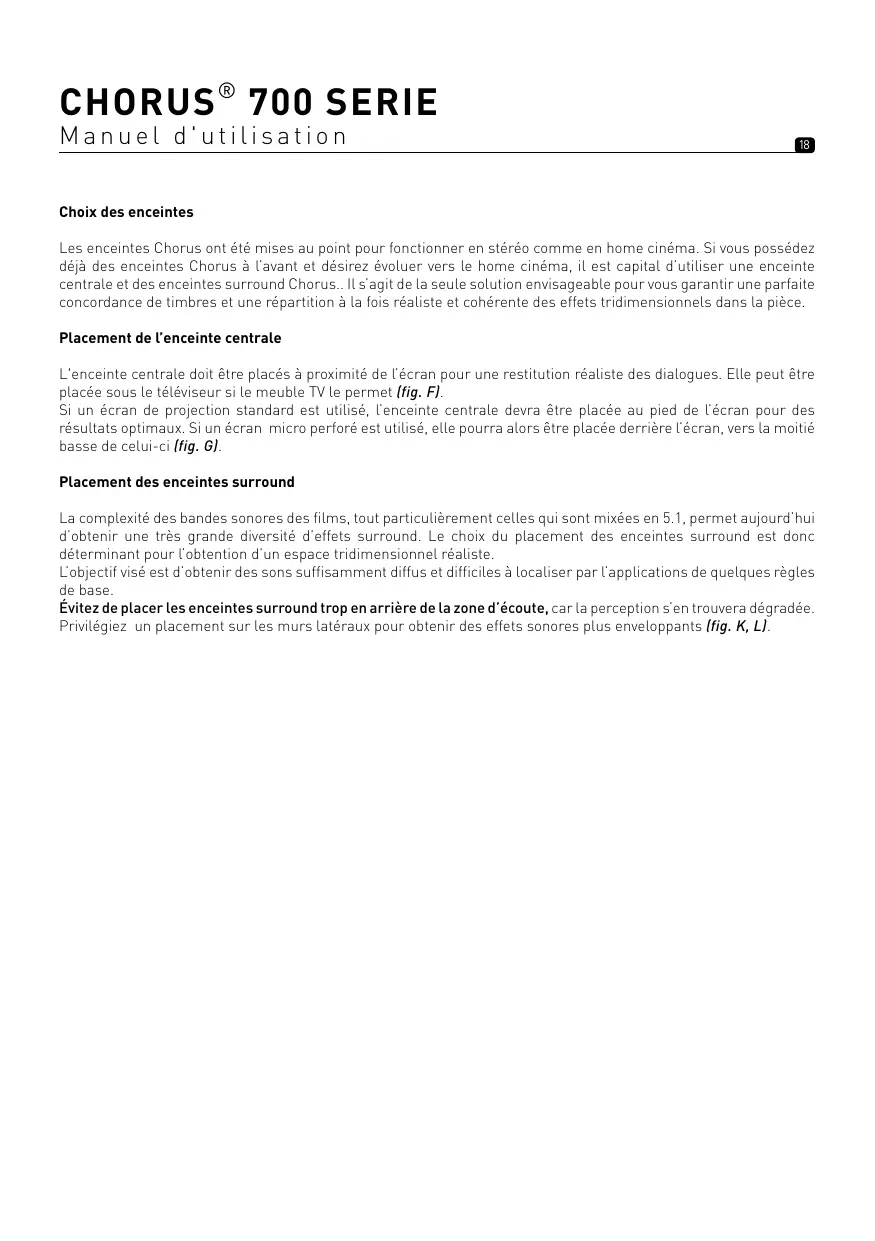

Choix des enceintes
Les enceintes Chorus ont ete mises au point pour fonctionner en stereo comme en home cinema. Si you possedez déjà des enceintes Chorus a l'avant et dedirez evoluer vers le home cinema, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus... Il s'agit de la seule solution envisageable pour vous garantir une paraite concordance de timbres et une repartition a la fois realiste et cohérente des effets tridimensionnels dans la piece.
Placement de l'enceinte centrale

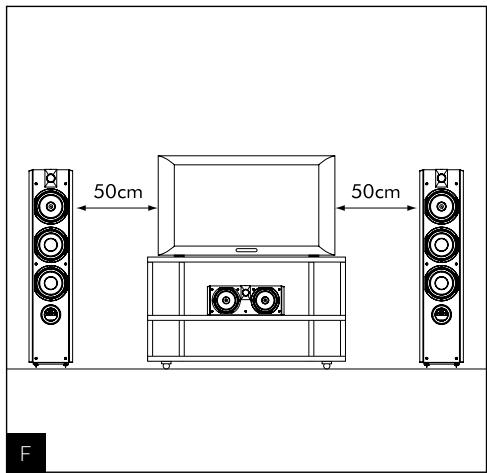

L'enceinte centrale doit être placés à proximé de l'écran pour une restitution réalisée des dialogues. Elle peut être placée sous le téléviseur si le meuble TV le permet (fig. F).

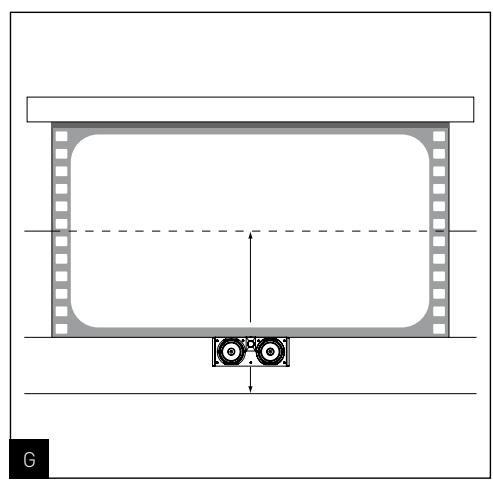

Si un écran de projection standard est utilisé, l'enceinte centrale devra être placee au pied de I'ecran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors etre placee derriere I'ecran, vers la moitiéasse de celui-ci (fig. G).
Placement des enceintes surround
La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste.
L'objectif visé est d'obtenir dessons suffisamment diffus et difficiles à localiser par l'applications de quelques règles de base.
Évitez de placer les enceintes surround trop en arriere de la zone d'écoute, car la perception s'en trouvera dégrée. Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants (fig. K, L).
K
Emplacement des satellites
- Installez-vous à votre place d'écoute
- Positionner l'outil ci-dessous face à votre écran
- Il vous donne le meilleur positionnement pour vos enceintes
Face à l'écran
L

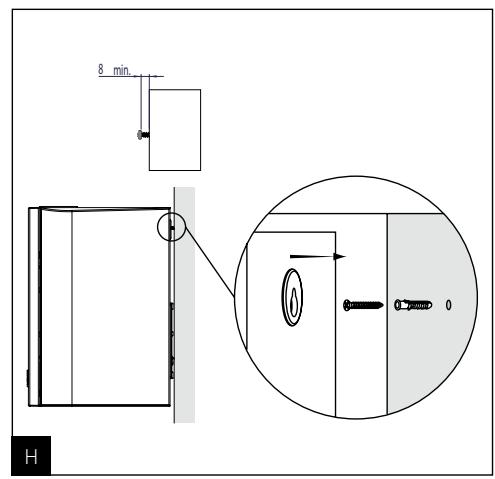

Fixation enceintes bookshelf (705)
Montez l'enceinte comme indiqué (fig. H).
Fixation surround sur support Polyfix (SR 700)

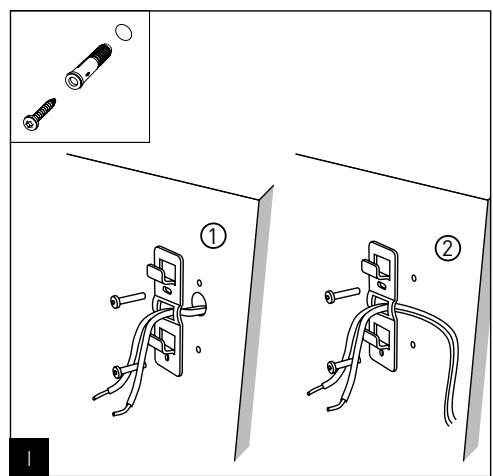

- Positionner le support mural sur la cloison et percz. N'utilise que des chevilles de fixation adaptées à la nature de votre cloison.
- Si le cable haut-parleur est encastre dans la cloison, le faire passer par l'orifice du support mural comme indiqué ①.
Si le cable est fixé contre la cloison, le faire passer sous le passage de cable du support comme indiqué ② - Faites passer le cable haut-parleur dans la plaque Polyfix comme indiqué.
- Clipez la plaque de l'enceinte sur le support mural comme indiqué (fig. 1, J).
Accessoires

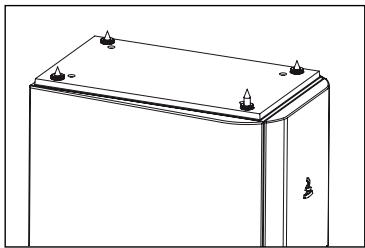

Les enceintes colonnes Chorus 700 sont fournies avec quatre pointes (cônes) de découvertage, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.
Les pointes pourmettent d'assurer une très bonne stabilité aux enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont régables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucurn basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-écrou.
Précautions d'utilisation
Le tweeter TNV utilise un alliage aluminium / magnésium relativementouple, possédant un effet de "mémoire de forme" pour lemettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place lesgrilles de protection en tissu pourmettrele dôme à l'abri.Si la surface du dôme est marquee, le tweeter pourrait être alteré.
L'entretien des enceintes Chorus se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide.
Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.
Éviter la proximité d'une source de chaleur.
Choix de l'amplificateur
Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génére des signaux parasites qui risqueraient de détruire le tweeter.
La capacité dynamique et la définition des enceintes Chorus sont suffisamment élevées pourmettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Voitre revendeur saura aiguiller votrechoix, en fonction de vos goûts et de cette budget.
Choix des câbles
Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.

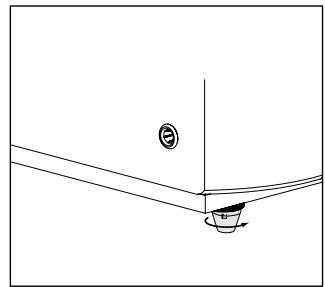

Mise en place embouts de protection sur pointes
\section*{Caracteristiques}
| Chorus 705 | Chorus 706 | Chorus 714 | Chorus 716 | |
| Type | Bibliothèque bass reflex 2 voies | Bibliothèque bass reflex 2 voies | Colonne bass reflex 2 voies et demie | Colonne bass reflex 2 voies et demie |
| Haut-parleurs | Grave / Médium Polyglass 13 cm | Grave / Médium Polyglass 16,5 cm | Grave Polyglass 13 cm | Grave Polyglass 16,5 cm |
| Tweeter TNV à dôme inversé 25 mm | Tweeter TNV à dôme inversé 25 mm | Grave / Médium Polyglass 13 cm | Grave / Médium Polyglass 16,5 cm | |
| Tweeter TNV à dôme inversé 25 mm | Tweeter TNV à dôme inversé 25 mm | |||
| Réponse en fréquence (±3 dB) | 65 Hz - 28 kHz | 55 Hz - 28 kHz | 52 Hz - 28 kHz | 50 Hz - 28 kHz |
| Sensibilité (2,83V/1m) | 89 dB | 90 dB | 91 dB | 91,5 dB |
| Impédance nominale | 8 ohms | 8 ohms | 8 ohms | 8 ohms |
| Impédance minimum | 3 ohms @ 200Hz | 3.6 ohms @ 226Hz | 4.2 ohms @ 160Hz | 4.3 ohms @ 146Hz |
| Puisance ampli recommendée | 25 / 100 W | 25 / 120 W | 30 / 150 W | 40 / 200 W |
| Fréquence de filtrage | 3000Hz | 3000Hz | 300-3000Hz | 300-3000Hz |
| Dimensions (H x L x P) | 315 x 190 x 227 mm | 390 x 220 x 263 mm | 900 x 200 x 268 mm | 950 x 221 x 308 mm |
| Poids (unité) | 5,7 kg | 8,2 kg | 16 kg | 20,5 kg |
| Chorus 726 | Chorus CC 700 | Chorus SR 700 | |
| Type | Colonne bass reflex3 voies | Enceinte centraleblindée 2 voiesclose / bass reflex | Enceinte surroundclose 2 voies |
| Haut-parleurs | 2 x gravePolyglass 16,5 cm | 2 x grave / MédiumPolyglass 16,5 cm | Grave / MédiumPolyglass 16,5 cm |
| Médium Polyglass16,5 cm | Tweeter TNV àdôme inversé 25 mm | Tweeter TNV àdôme inversé 25 mm | |
| Tweeter TNVà dôme inversé 25 mm | |||
| Réponse en fréquence(±3 dB) | 48 Hz - 28 kHz | 61 Hz - 28 kHz | 75 Hz - 28 kHz |
| Sensibilité (2,83V/1m) | 91,5 dB | 91 dB | 90 dB |
| Impédance nominale | 8 ohms | 8 ohms | 8 ohms |
| Impédance minimum | 2.9 ohms @ 118Hz | 5.2 ohms @ 160Hz | 3.7 ohms @ 260Hz |
| Puisance ampli-recommendée | 40 / 250 W | 25 / 200 W | 25 / 100 W |
| Fréquence de filtrage | 300-3000Hz | 3000Hz | 3000Hz |
| Dimensions (H x L x P) | 990 x 222 x 343 mm | 185 x 491 x 195 mm | 295 x 398 x 149 mm |
| Poids (unité) | 23,5 kg | 7,5 kg | 4,7 kg |
Conditions de garantie
En cas de problème, adressez-vous à votre revendeur Focal.
La garantie pour la France sur tout materiel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de materiel defecteurs, celui-ci doit etre expedié a vos frais, dans son emballage d'origine aprres du revendeur, lequel analyser le materiel et déterminera la nature de la panne. Si celui-ci est sous garantie, le materiel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...)
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
Pour validation de la garantie Focal, merci de nous returner cette page dans les 10 jours, à l'adresse suivante :
Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
Il est maintainant possible d'enregistrer son produit en ligne : www.focal.com/garantie
Modèle:
N° de série :
Nom du revendeur :
Ville :
Date de l'achat :
Prix delachat:
Votrernom：
Age: ,Profession :
Votre adress email :
Composition de votre installation (marque, modele) :
- iPod, iPad, iPhone®:
Autre lecteurs de musique portable:
■ Tuner/Web Radio :
DVD:
Blu Ray :
CD/SACD:
Satellite/TNT:
Ecran plat :
Amplificateur :
Autres :
Votre choix pour l'achat de ce modèle Focal s'est fait en fonction de :
Conseil du revendeur
Conseil d'amis, relation
Visitedexposition,alon
Article de presse
Rapport qualité / prix
Esthétique/Finition
□Autre
Son
En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques?
Dites en quelques mots pourquoi vous avez choisi Focal...
Vos annotations eventuelles :
Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
