FUTRO S450-2 - PC de bureau FUJITSU SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Client léger (PC de bureau)
Marque	FUJITSU SIEMENS
Modèle	FUTRO S450-2
Processeur	AMD Sempron 200U (1 GHz)
Mémoire RAM	1 Go DDR2 (extensible jusqu'à 2 Go)
Stockage	Module CompactFlash IDE 512 Mo
Système d'exploitation	eLux RL (Linux embarqué)
Dimensions (L x P x H)	97 x 191 x 266 mm (avec support)
Poids	Variable selon configuration
Alimentation	100-240 V CA, 50-60 Hz
Consommation électrique	Faible (refroidissement passif)
Connectivité réseau	Ethernet 10/100/1000 Mbit/s
Interfaces USB	8 ports USB 2.0 (2 façade, 4 arrière, 2 internes)
Sorties vidéo	1 VGA, 1 DVI-I (second DVI-D en option)
Audio	Entrée/sortie ligne, microphone (avant et arrière)
Température de fonctionnement	5 - 35 °C
Humidité de fonctionnement	10 - 85 % (sans condensation)
Fonctions principales	Client léger silencieux, faible consommation, montage mural, protection en écriture
Entretien	Aucun entretien particulier (refroidissement passif, sans ventilateur)
Sécurité	Protection en écriture pour module Flash, verrou Kensington
Pièces détachées	Module mémoire, module CF, adaptateur secteur (en option)
Réparabilité	Accès facile aux composants internes (mémoire, carte CF)
Certifications	CE, ENERGY STAR 5.0, RoHS, EPEAT Argent

FOIRE AUX QUESTIONS - FUTRO S450-2 FUJITSU SIEMENS

Comment installer le FUTRO S450-2 pour la première fois ?

Branchez l'alimentation, connectez un écran via VGA ou DVI, un clavier et une souris, puis le câble Ethernet. Allumez l'appareil ; le système eLux RL démarre automatiquement. Suivez les instructions à l'écran.

Le FUTRO S450-2 est-il silencieux ?

Oui, il est totalement silencieux car il utilise un refroidissement passif et ne contient aucun ventilateur. Cela le rend idéal pour un environnement de travail calme.

Comment connecter un écran supplémentaire ?

Le modèle standard dispose d'un port VGA et d'un port DVI-I. Pour un deuxième écran, vous pouvez utiliser un adaptateur ou ajouter un second DVI-D (en option). La carte graphique AMD Radeon X1250 supporte le double affichage.

Puis-je ajouter plus de mémoire RAM ?

Oui, le FUTRO S450-2 accepte jusqu'à 2 Go de mémoire DDR2 en un seul slot. Vous pouvez remplacer le module de 1 Go par un module de 2 Go.

Comment accéder à la configuration administrateur ?

Par défaut, le système de fichiers est protégé en écriture. Pour accéder en tant qu'administrateur, vous devez vous connecter avec les identifiants appropriés (fournis dans la documentation) ou utiliser l'outil de gestion à distance DeskView.

Que faire si l'écran reste noir au démarrage ?

Vérifiez que le câble d'affichage est bien branché et que l'écran est allumé. Assurez-vous que le FUTRO S450-2 est alimenté (le voyant doit être allumé). Essayez un autre port vidéo ou réinitialisez l'appareil en débranchant et rebranchant l'alimentation.

Comment mettre à jour le système d'exploitation eLux RL ?

Les mises à jour peuvent être effectuées automatiquement via le réseau si le DHCP est configuré pour distribuer les mises à jour du micrologiciel. Vous pouvez aussi utiliser l'outil de gestion à distance ou télécharger les images depuis le site de Fujitsu.

Puis-je utiliser le FUTRO S450-2 sans disque dur ?

Oui, il utilise un module CompactFlash comme stockage interne, ce qui le rend plus fiable et plus rapide qu'un disque dur traditionnel. Il n'y a pas de pièces mobiles.

Comment monter le FUTRO S450-2 derrière un écran ?

Utilisez le kit de montage optionnel. Fixez le support sur l'écran (norme VESA) puis accrochez le client léger. Cela permet de gagner de la place et de réduire les câbles.

Quels sont les protocoles supportés pour la connexion à un serveur ?

Le FUTRO S450-2 supporte ICA (Citrix), RDP (Microsoft), Tarantella et X.11. Il peut également être configuré en terminal Windows ou en terminal réseau Java.

MODE D'EMPLOI FUTRO S450-2 FUJITSU SIEMENS

Petit mais puissant, le FUTRO S450 est la solution idéale pour les architectures de type serveur et les solutions de postes de travail virtuels, comme terminal Windows ou comme terminal réseau Java. Grâce à sa faible consommation électrique et à l'absence de ventilateurs et d'unités rotatives, il fait de votre système un client léger fiable et silencieux.

Contribution de votre société à la protection environnementale.

Conception moderne et respectueuse de l'environnement, du développement au recyclage.

Travail détendu

Un système silencieux pour un environnement de travail/agréable.

Mémoire flash et refroidissement passif.

Efficacite énergétique

Économies d'énergie et réduction des émissions de CO2. ■ Concept de système intégré avec composants de haut niveau économes en énergie.

Sécurité

Liminer l'installation de logiciels sans licence et les infections virales. Système de fichiers protégé en écriture, accessible par l'administrateur selon les besoins.

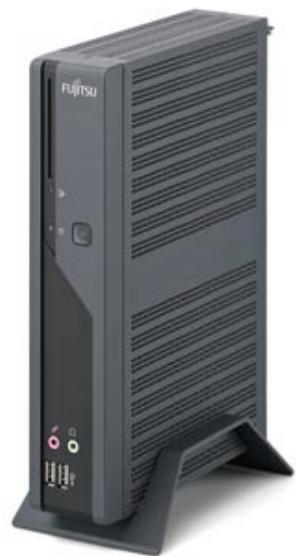

KIT de montage

Moins de câbles et d'espace requis. Le client léger FUTRO S450 peut être monté derrière l'écran.

Détails techniques composants

MODULES DE MÉMOIRE	1 Go (1 module(s) 1 Go) DDR2, 667 MHz
DISQUES DURS (INTERNES)	CF module IDE, 512 Mo
Nom de l'unité de base	FUTRO S450-2
SYSTème D'EXPLOitation ET LOGICIEL (LINUX)
Système d'exploitation Linux	eLux® RL - Linux embarqué
Fonctions Linux	ICA-Client (agent de connexion inclus)
	Fonctionnalité RDP-Client
	Navigateur Mozilla, Opera ou Firefox disponible
	Acrobat Reader
	Client Tarantella
	Emulations de terminal pour ANSI, 97801, VT320
	Application de terminal X.11
	SAP GUI local (en option, disponible sur www.myelux.com)
Options Linux disponibles via la個人nalisation	Prise en charge LAN sans fil
	Administration à distance
	Prise en charge de l'imprimante
	Prise en charge VPN
	Prise en charge du pare-feu
Administration de Linux	Gestion de la mémoire flash, Surveillance et mise à jour du système d'exploitation embarqué, Gestion des péripériques par lieu, groupe ou utilisateur, Composition de systèmes d'exploitation individuels avec ELIAS (uniquement avec eLux® RL)
VPN (Linux)	Client VPN de Cisco (en option, fourni par UniCon Software Development, licence requise)
CARTE MÈRE
Forme	miniTX
Proesseur Futro	AMD SempronTM 200U (1 GHz.)
Chipset	AMD M690E, SB600
Nombre maximal de proceseurs	1
Emplacements mémoire	1
Capacité maximale de mémoire RAM pris en charge	2 Go
LAN	10/100/1000 MBit/s intégré
Type audio	Intégré
Codec audio	Realtek ALC262
Caracteristiques audio	Codec AC'97
Slots
INTERFACES
Entrée courant continu	1
Audio : entrée ligne	1
Audio : sortie ligne / casque	1
Audio : entrée ligne / microphone	1
Audio : sortie ligne	1
Audio : entrée ligne / microphone en façade	1
Total USB 2.0	8
USB en façade	2
USB à l'arrière	4
USB interne	2
VGA	1 en option
DVI	1 DVI-I, second DVI-D en option
Port série (RS-232)	1
Souris / clavier (PS/2)	2
Ethernet (RJ-45)	1

INTERFACES

Prise en charge du verrouk Kensington	1
Logement carte CF	1
Péripétriques / composants d'entrée

CARTES GRAPHIQUES

Résolution de la carte graphique	AMD® Radeon X1250
Résolution de la carte graphique	2 048 x 1 536 pixels
Profondeurs des couleurs de la carte graphique	couleurs 32 bits
Mémoire vidéo partagée	jusqu'à 256 Mo
Taux de rafraîchissement de 1 024 x 768 (récommandé / max.)	60 Hz / 85 Hz
Taux de rafraîchissement de 1 280 x 1 024 (récommandé / max.)	60 Hz / 85 Hz
Taux de rafraîchissement de 1 600 x 1 200 (récommandé / max.)	60 Hz / 85 Hz
Résolution TFT (VGA)	1 920 x 1 200 pixels
Résolution TFT (DVI)	1 920 x 1 200 pixels
Fonctionnalités de la carte graphique	DirectX 9
Remarques sur la carte graphique	Double gestion avec a Double gestion via câb

RéSEAU

Réseau	TCP/IP avec DNS et DHCP
	Protocole point à point
	Equilibrage de charge de Citrix sur ICA pris en charge
	Prise en charge DHCP pour les mises à jour automatiques du micrologiciel et pour la configuration de l'unité
	Prise en charge de plusieurs navigateurs principaux sur ICA

VALEURS ÉLECTRIQUES

Plage de tension nominale	100 - 240 V (entree CA)
Plage de fréquence nominale	50 - 60 Hz
Plage de tension de fonctionnement	100 - 240 V (entree CA)
Bande de fréquence de fonctionnement	50 - 60 Hz
Consommation d'énergie pour la configuration standard avec eLux RL

DIMENSIONS / POIDS / ENVIRONNEMENT

Dimensions avec le support (L x P x H)	97 x 191 x 266 mm
Position de fonctionnement	Kit de montage (en option)
Remarques sur le poids	Le poids réel peut varier en fonction de la configuration
Température ambiente de fonctionnement	5 - 35°C
Humidité relative de fonctionnement	10 - 85 % (sans condensation)

CONFORMITE

Produit	FUTRO S450-2
Modèle	TCS-D2963
Allemagne	GS
Europe	Certification CE conformément à la directive EC 2004/108/EEC CB
Etats-Unis/Canada	CSA ICES-003 classe B CAN/CSA
International	Certification ENERGY STAR® 5.0 RoHS (limitation d'utilisation des substances dangereuses) DEEE (Déchets d'équipements électriques etlectroniques) Label EPEAT® Argent
Japon	VCCI

CONFORMITE

Russia	GOST
Chine	CCC
Arabie Saoudite	SASO
Lien vers la conformité	https://sp.ts.fujitsu.com/sites/certificates/default.aspx

ADMINISTRATION

Type d'administration	DeskView.
Lien vers l'administration	http://ts.fujitsu.com/manageability

SECURITÉ

Système de sécurité

Protection en écriture pour le module Flash

GARANTIE

Niveau de service	(selon pays)
SERVICES DE MAINTENANCE ET D'ASSISTANCE - L'EXTENSION IDEALE

Service recommandé

5x9, temps de réponse : jour ouvré suivant

En complément au Fujitsu FUTRO S450-2, Fujitsu propose une offre complète de solutions. Elles combinent les produits Fujitsu avec le meilleur des services, de l'expertise et de nos partenariats mondiaux.

Avec son approche tournée vers les infrastructures dynamiques, Fujitsu offre une large gamme de produits, solutions et services informatiques allant des solutions clients aux solutions pour les centres informatiques, en passant par les services d'infrastructure générale et les infrastructures en tant que service. En fonction du niveau de coopération choisi, Fujitsu vous propose les moyens de rendre vos opérations plus flexibles et plus efficaces.

Pour plus de détails sur Fujitsu FUTRO S450-2, contactez notre ingénieur commercial Fujitsu ou un partenaire certifié, ou visitez notre site web. http://ts.fujitsu.com/futro

La politique et les recommandations environnementales de Fujitsu

"Fujitsu Green Policy Innovation" est notre projet mondial pour réduire les impacts sur l'environnement. En utilisant notre savoir-faire, nous cherchons à résoudre les questions liées à l'efficacité énergétique et l'environnement par le biais des technologies de traitement de l'information. Pour plus d'informations : http://www.fujitsu.com/global/about/environment/

Tous droits réservés, y compris tous les droits de propriété intellectuelle. Modifications apportées aux données techniques réservées. L'offre et la livraison des produits sont soumises à leur disponibilité. Toute responsabilité quant à l'exhaustivité, à l'exactitude et/ou au caractère réel des données et des illustrations est exclue. Ces désignations peuvent être des marques commerciales et/ou des copyrights du fabricant respectif; leur utilisation par des tiers pour leur propre bénéfice peut entraîner une violation des droits des propriétaires de ces marques commerciales ou de ces copyrights. Pour plus d'informations, visitez le site : http://fr.ts.fujitsu.com/terms_of_use.html Copyright © Fujitsu Technology Solutions

Les données techniques sont susceptibles d'être modifiées et les informations relatives à la livraison sont fournies sous réserve de disponibilité. Toute responsabilité quant à l'exhaustivité, à l'exactitude et/ou au caractère réel des données et des illustrations est exclue. Ces désignations peuvent être des marques commerciales et/ou des copyrights du fabricant respectif; leur utilisation par des tiers pour leur propre bénéfice peut entraîner une violation des droits des propriétaires de ces marques commerciales ou de ces copyrights.
