LPF 6200 - Vidéoprojecteur FUJITSU SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vidéoprojecteur LCD
Marque	FUJITSU SIEMENS
Modèle	LPF 6200
Méthode de projection	Trois panneaux LCD
Taille des panneaux LCD	Diagonale 1,3 pouce (3,3 cm)
Résolution native	3 x 786432 pixels (XGA environ)
Objectif	Zoom électrique, rapport f = 1,8 - 2,15, F = 48,4 - 62,9 mm
Luminosité	1400 lumens ANSI
Lampe	UHP 120 W
Alimentation	CA 100-240 V, 50/60 Hz
Consommation électrique	210 W max
Température de fonctionnement	0 à 40 °C
Température de stockage	-20 à 60 °C
Entrées vidéo	1 x Cinch RCA (Composite), 1 x mini-DIN 4 broches (S-Vidéo), 1 x BNC (RGB 5-BNC), 1 x 15 broches mini-D Sub (RGB analogique)
Entrées audio	3 x Cinch RCA
Sorties	1 x Cinch RCA (vidéo), 1 × multibroches 15 (RGB), 1 x Cinch RCA (audio)
Haut-parleur intégré	Oui
Pointeur laser intégré à la télécommande	Oui (classe 1, puissance max 1 mW)
Fonction souris à distance	Oui (via câbles souris fournis)
Accessoires fournis	Télécommande, piles AAA, câble secteur, câble RGB, câble audio, câbles souris (PS/2, série, Mac), adaptateur Mac, filtre à air supplémentaire, ferrites
Entretien	Nettoyage du filtre à air, remplacement de la lampe
Sécurité	Ne pas exposer à l'humidité, ne pas obstruer les ouvertures de ventilation, ne pas regarder directement le faisceau laser ou la lampe

FOIRE AUX QUESTIONS - LPF 6200 FUJITSU SIEMENS

Comment remplacer la lampe du projecteur LPF 6200 ?

Mettez l'appareil hors tension et débranchez le câble secteur. Retirez le couvercle de la lampe (deux vis), dévissez les deux vis de la lampe, retirez-la et remplacez-la par une neuve (type UHP 120 W). Replacez le couvercle et rebranchez. Consultez la notice pour les détails.

Comment nettoyer le filtre à air ?

Débranchez l'appareil, retirez le capot du filtre sous le projecteur, enlevez le filtre à air, nettoyez-le avec un aspirateur ou un produit liquide, puis réinstallez-le en remettant le capot.

Que faire si l'image ne s'affiche pas ?

Vérifiez que la lampe est allumée (voyant vert), que la source d'entrée est correcte (appuyez sur SOURCE), et que le câble est bien branché. Si l'image est coupée, appuyez sur V-MUTE pour la rétablir.

Comment utiliser la fonction souris de la télécommande ?

Branchez un câble souris (PS/2, série ou Mac) entre le projecteur et l'ordinateur. Sélectionnez le mode souris sur la télécommande. Le joystick déplace le curseur, la touche sous le joystick est le clic droit, la touche inférieure est le clic gauche.

Le voyant rouge clignote, que signifie-t-il ?

Un clignotement rouge peut indiquer un problème de lampe, de température ou de ventilation. Consultez le tableau des diodes dans la notice : par exemple, un clignotement simultané indique que la lampe ne s'allume pas ; attendez une minute puis réessayez.

Puis-je utiliser le pointeur laser en toute sécurité ?

Ne dirigez jamais le laser vers les yeux d'une personne ni vers vous-même. Le rayon est émis depuis la fenêtre avant de la télécommande. Respectez les étiquettes de sécurité.

Comment régler la netteté de l'image ?

Utilisez les touches FOCUS ↑ et ↓ sur le projecteur ou la télécommande. Une mire de réglage apparaît à l'écran pour vous guider.

Comment agrandir une partie de l'image ?

Appuyez sur la touche ZOOM-PAN de la télécommande. L'image passe en zoom x4, puis x16, puis revient à la normale. Utilisez les touches directionnelles pour déplacer la zone agrandie.

Quels câbles sont fournis avec le projecteur ?

Câble secteur, câble RGB (15 broches), câble audio, câbles souris (PS/2, série, Mac), adaptateur Mac, ferrites. Consultez la liste complète en page 4 de la notice.

Comment restaurer les réglages d'usine ?

Appuyez sur la touche DEFAULT de la télécommande. Tous les réglages reviennent à leurs valeurs nominales. Attention, cela efface vos réglages personnalisés.

MODE D'EMPLOI LPF 6200 FUJITSU SIEMENS

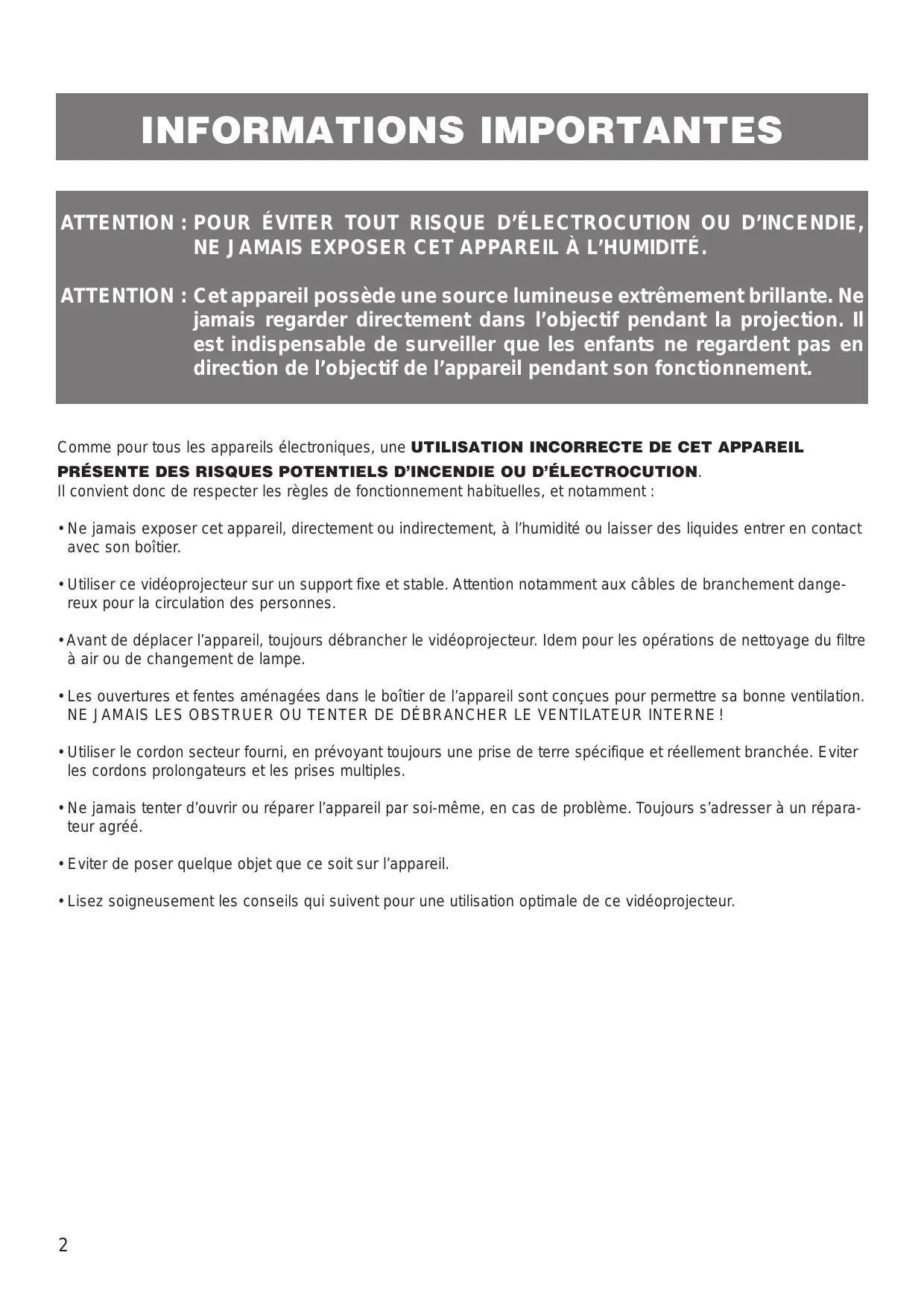

Informations importantes

ATTENTION : POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION OU D'INCENDIE, NE JAMAIS EXPOSER CET APPAREIL À L'HUMIDITÉ.

ATTENTION : Cet appareil possède une source lumineuse extrêmement brillante. Ne jamais regarder directement dans l'objectif pendant la projection. Il est indispensable de surveiller que les enfants ne regardent pas en direction de l'objectif de l'appareil pendant son fonctionnement.

Il convient donc de respecter les règles de fonctionnement habituelles, et notamment :

• Ne jamais exposer cet appareil, directement ou indirectement, à l'humidité ou laisser des liquides entrer en contact avec son boîtier.
• Utiliser ce vidéoprojecteur sur un support fixe et stable. ATTENTION notamment aux câbles de branchement dangereux pour la circulation des personnes.
• Avant de déplacer l'appareil, toujours débrancher le vidéoprojecteur. Idem pour les opérations de nettoyage du filtre à air ou de changement de lampe.
• Les ouvertures et fentes aménagées dans le boîtier de l'appareil sont conçues pour permettre sa bonne ventilation. NE JAMAIS LES OBSTRUER OU TENTER DE DÉBRANCHER LE VENTILATEUR INTERNE!
• Utiliser le cordon secteur fourni, en prévoyant toujours une prise de terre spécifique et réellement branchée. Éviter les cordons prolongateurs et les prises multiples.
• Ne jamais tenter d'ouvrir ou réparer l'appareil par soi-même, en cas de problème. Toujours s'adresser à un réparateur/agréé.
• Éviter de déposer quelque objet que ce soit sur l'appareil.
• Lisez soigneusement les conseils qui seront pour une utilisation optimale de ce videoprojecteur.

Accessoires fournis 4

Utilisation du pointeur laser 4

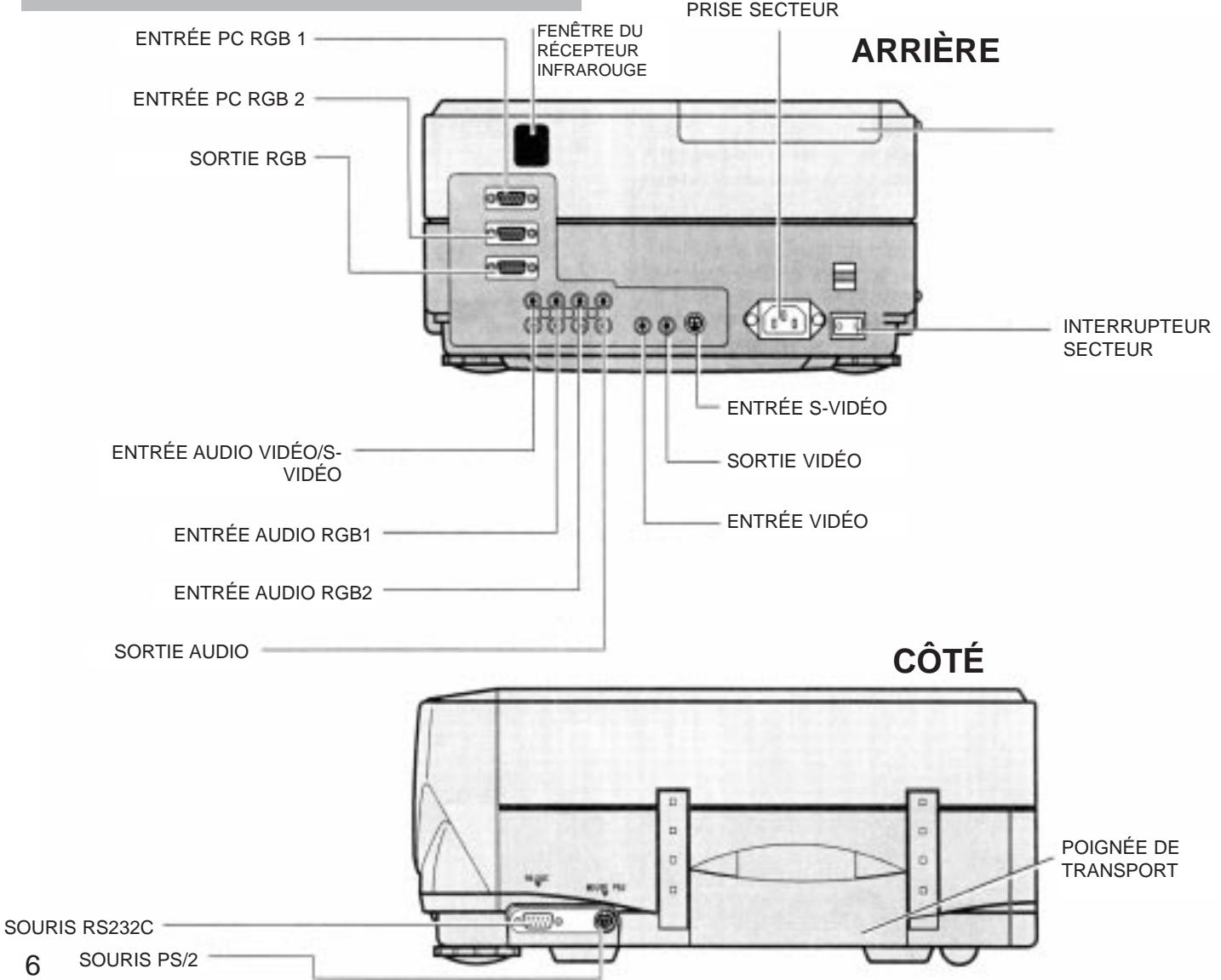

Vue de face, arrêt et de côté 6

Télécommande 7

Fonctions et commandes 8

Mise en place des piles de la télécommande......9

Rayon de fonctionnement de la télécommande 9

Branchement du câble secteur 9

Mise en place du projecteur 10

Branchement à une source vidéo 11

Branchement à un ordinateur PC 12

Branchement à un ordinateur Mac 13

Fonctionnement de base 14

Utiliser les fonctions de la souris 15

Réglage de l'image 16

Réglages avancés des menus 18

Entretien et maintenance 19

Changement du filtre 19

Changement de la lampe 19

Accessoires fournis

Télécommande x 1

Piles x 2

Filtre à air x 1

Manuel d'utilisation x 1

Câble de souris (Mac) x 1 Cable secteur x 1

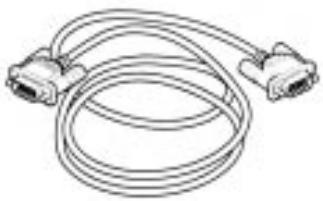

Câble RGB (15 broches) x 1

Câble audio x 1

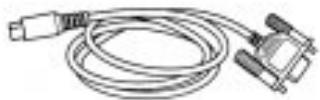

Câble de souris (PS/2) x 1

Câble de souris (série) x 1

Adaptateur Mac x 1

Ferrites x 2

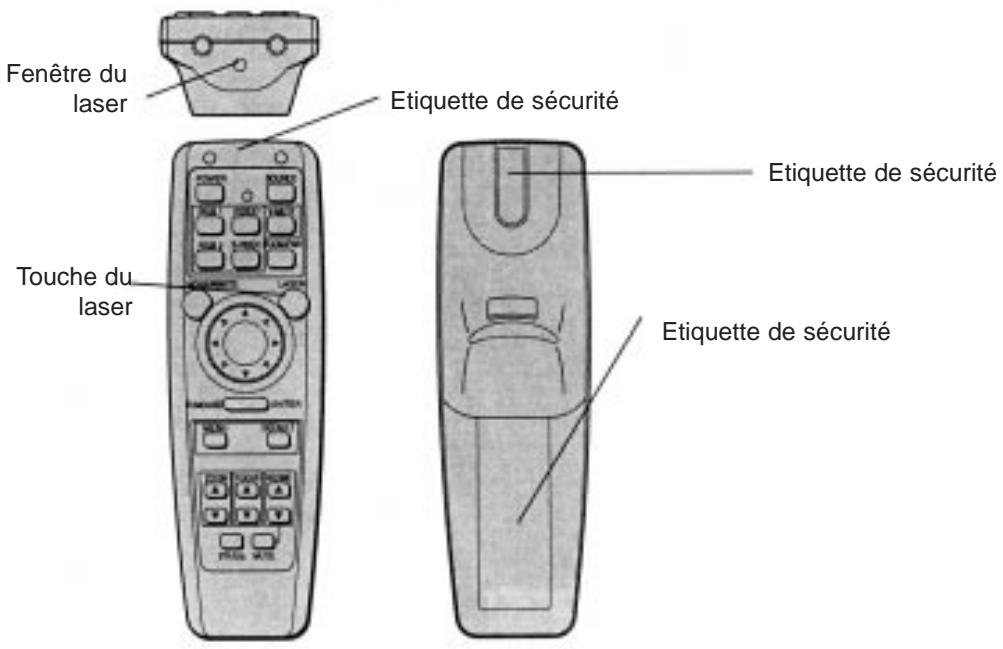

Utilisation du pointeur laser

• Lorsque la touche laser est pressée, un rayon laser est émis partir de la fenêtre située comme illustré ci-contre.
• Ne jamais diriger directement le rayon laser vers une autre personne, ou le regarder directement.

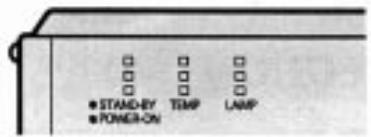

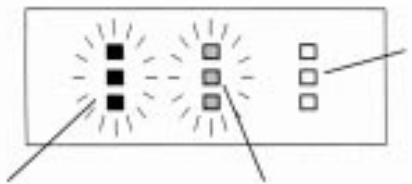

Les lampes indicatrices s'allument ou clignotent sur la face avant du projecteur

DIODES LED	PROBLÈME	SOLUTION POSSIBLE
	Le filtrer n'est pas correctement mis en place	Vérifier la mise en place du filtré et de son capot de protection.
	La température interne est trop élevé	Vérifier que l'écoulement d'air du ventilateur n'est pas obstrué. Vérifier la bonne propriété du filtré air. Le nettoyer si nécessaire. Si cela ne résoud pas le problème, l'appareil doit être porté en révision auprès du revendeur.
	La température de la lampe de projection est trop élevé	Si le mode de mise en veille Standby s'enclenche durant une proction, attendre que l'appareil se refroidisse. Une fois froid, nettoyer le filtré à air. Si cela ne résoud pas le problème, l'appareil doit être porté en révision auprès du revendeur.
Clignotement simultané
	La lampe de projection ne s'allu-me pas	Attendre une minute environ, puis rallumer le projecteur. Si cela ne résoud pas le problème, l'appareil doit être porté en révision auprès du revendeur.
	Le ventilateur ne fonctionne pas normalement	Vérifier que rien n'empêche sa rotation. Remettre l'interrupteur principal sur OFF puis ON avant de retenter l'allumage de l'appareil Si cela ne résoud pas le problème, l'appareil doit être porté en révision auprès du revendeur.
Clignotement alterné
	Durée de vie de la lampe	Changer la lampe en demandant conseil auprès du revendeur de l'appareil. Voir les schémas/procedure sur le mode d'emploi en anglais du projecteur, page 35.
Toutes les diodes clignotent

Diode éteinte Diode allumée Diode clignotante

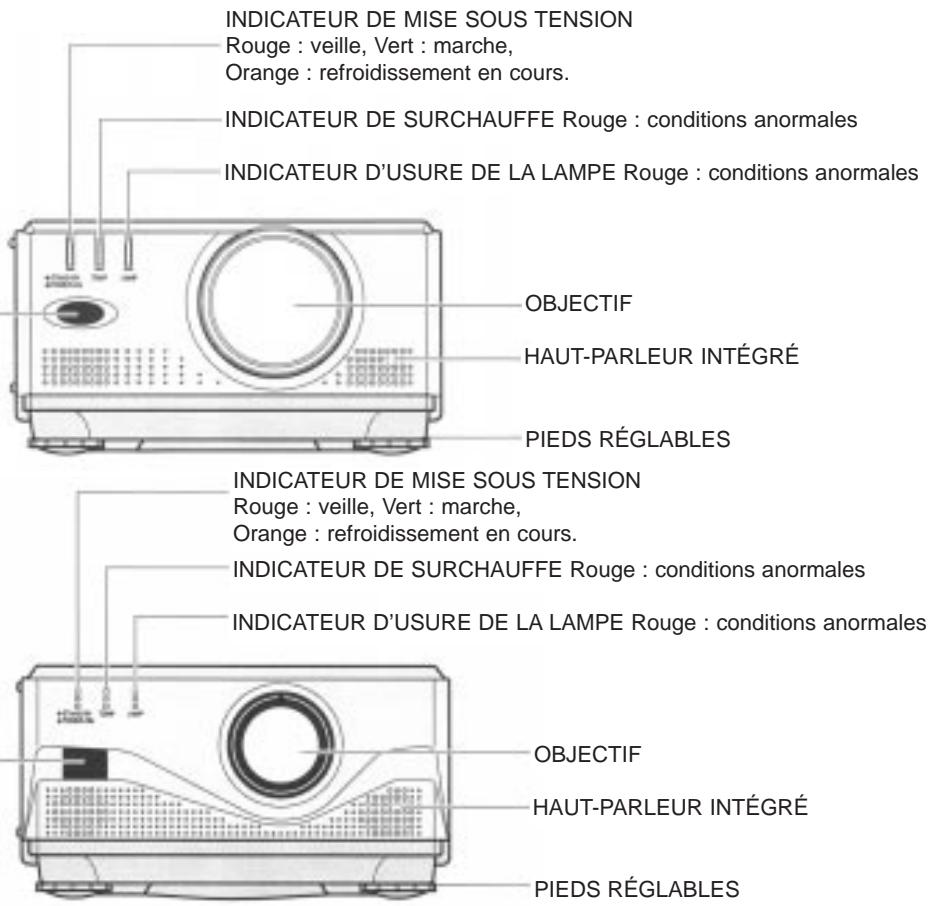

LPF-6200

FENÊTRE DU RÉCEPTEUR INFRAROUGE

Télécommande

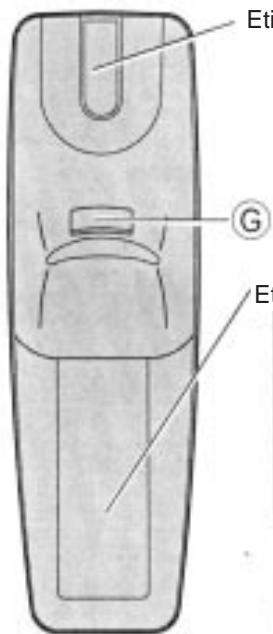

téléquette de sécurité

AVOID EXPOSURE-LASER

HADIATION IS EMITTED

FROM THIS APERTURE

Etiquette de sécurité

CAUTION

VISUELASER RADIATION

DO NOT STARE INTO BEAM

MAXUTPUT 1w

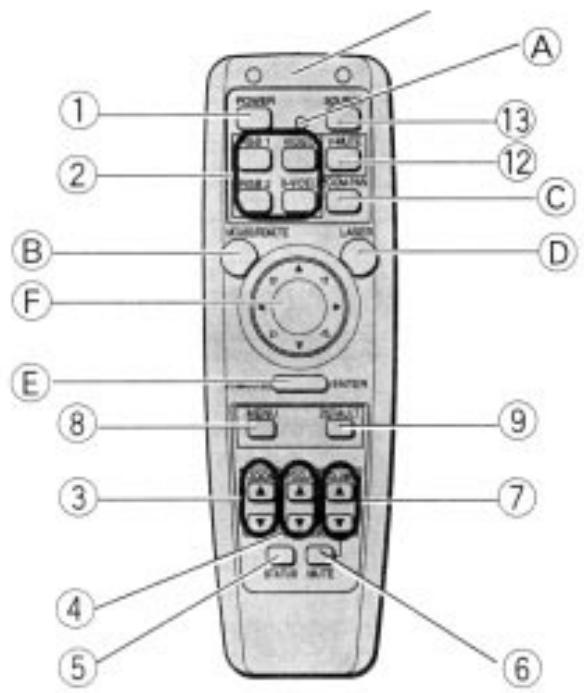

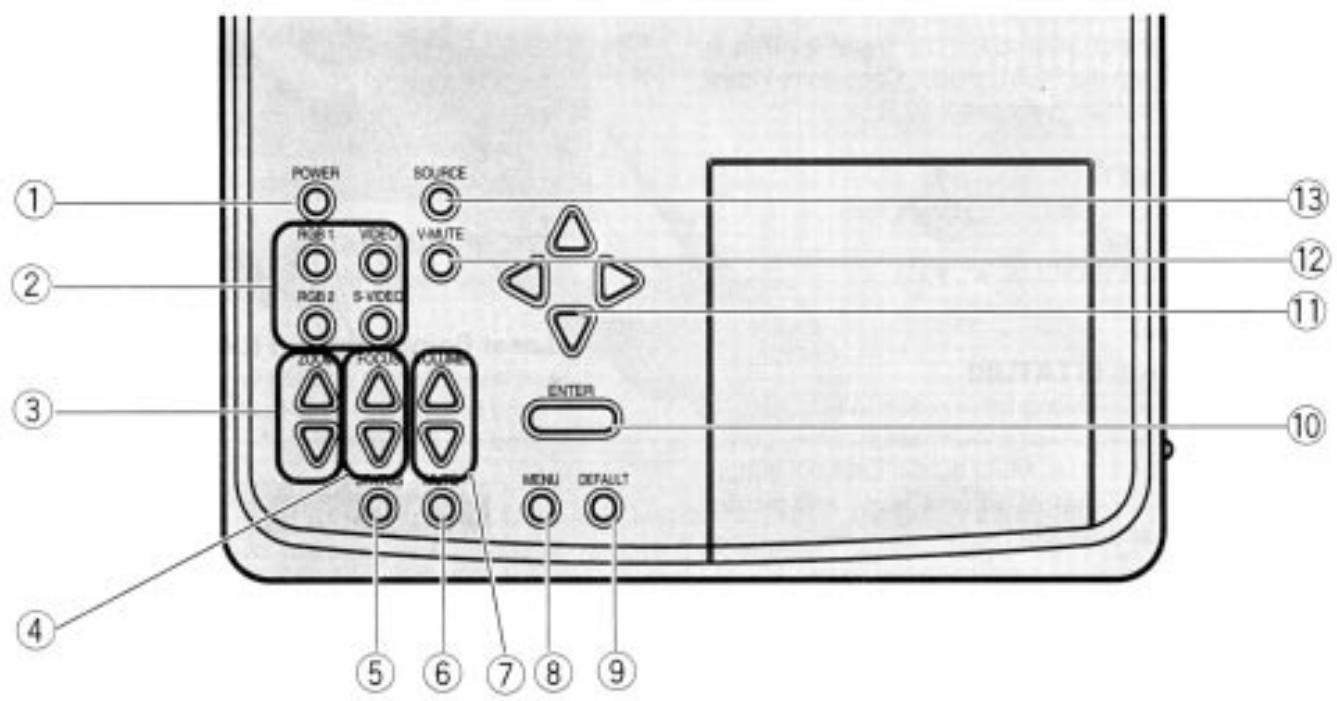

Touche de mise sous tension (ON/OFF)

• Allume et éteint le projecteur

2 Sélecteur d'entrée (Input Selector)

• Commute entre les différentes sources d'entrée : RGB1, RGB2, vidéo composite ou S-Video.

Touche de zoom (ZOOM et )

• Agrandit et réduit la taille de l'image sur l'écran.

4 Touche de mise au point (FOCUS ↑ et ↓)

• Régule la mise au point de l'image.

Touche des fonctions sélectionnées (STATUS)

• Affiche les informations suivantes : source d'entrée choisie, durée de fonctionnement de la lampe, type d'agrandissement choisi, position de la fonction MUTE (on/off), position de la fonction VIDEO (on/off), niveau sonore, et contraste et luminosité de l'image.

Touche de silence (MUTE)

• Coupe temporairement le son. Une seconde pression remet le son (HP intégré).

7 Touche volume (VOLUME et )

• Règle le niveau sonore du haut-parleur intégré.

Touche de besoin de menu (MENU)

• Affiche ou efface les différents menus à l'écran. Appuyez deux fois de suite pour annuler un réglage en cours.

9 Touche de retard aux réglages d'origine (DEFAULT)

Restaure tous les réglages d'usine.

10 Touche de confirmation de réglage (ENTER)

• Confirme la sélection d'une valeur dans un menu.

11 Touche de réglage (, , , )

• Permet de circuler dans les menus et de modifier certaines valeurs dans ces menus.

12 Coupure de l'image Vidéo Mute (V-MUTE)

• Coupe temporairement l'image. Une seconde pression la fait réapparaître.

13 Touche d'affichage de la source (SOURCE)

• Affiche le nom de la source sélectionnée.

Telecommande

Indicateur de transmission de signal

• Clignote lorsqu'un signal est reçu de la télécommande.

Sélection mode télécommande/souris

• Sélectionnez la commande à partir de la télécommande ou de la souris.

Touche ZOOM-PAN

• Agrandit la taille de l'image (x 4 ou x 16)

D Touche du pointeur laser

• Un rayon laser est émis lorsque cette touche est pressée.

Voir les étiquettes de sécurité concernant l'utilisation de ce pointeur laser : ne jamais le regarder directement dans les yeux, ou le pointer vers une autre personne.

Touche de confirmation (ENTER)/touche de droite (souris)

• Confirme la sélection d'une valeur sur un menu.
• Ses fonctions sont également identiques à celles de la touche droite d'une souris d'ordinateur PC.

F Touche de réglage (adjust)/pointeur de la souris (, , , , , , , )

• Sélectionne les articles des menus et permet d'effectuer certains réglages.
• Déplace le pointeur sur l'écran lorsqule mode « Souris » est sélectionné.

G Touche de gauche (souris)

• Ses fonctions sont identiques à celles de la touche gauche d'une souris d'ordinateur PC.

Fenêtre du pointeur laser

• Le rayon laser rouge est émis à partir de cette fenêtre.

Fenêtre du récepteur de commande infrarouge

• Reçoit le rayon infrarouge de la télécommande.

Mise en PLACE des PILES de la télécommande

(En cas de problème, voir les schémas de la page 7 du mode d'emploi d'origine en anglais)

Faites glisser vers l'arrière le couvercle de protection des piles.

2 Insérez deux piles de type AAA 1,5 volt. Vérifiez bien que la polarité est correcte en fonction des repères + et - gravés dans le logement des piles.

3 Replacez le couvercle de protection.

RAYON de fonctionnement de la télécommande

La télécommande fonctionne selon un angle de plus ou moins, par rapport à l'axe de ses capteurs/récepteurs respectivement situés à l'avant et à l'arrière du videoprojecteur. Voir le schéma page 13 du mode d'emploi en anglais.

Branchement du câble secteur

1. Insérez le câble secteur (accessoire fourni) dans la prise repérée AC100-240V à l'arrête du projecteur.
2. Branchez l'autre extrémité du câble secteur dans une prise murale.

Voir le schéma en bas de la page 13 du mode d'emploi en anglais.

Sans la correction SHIFT

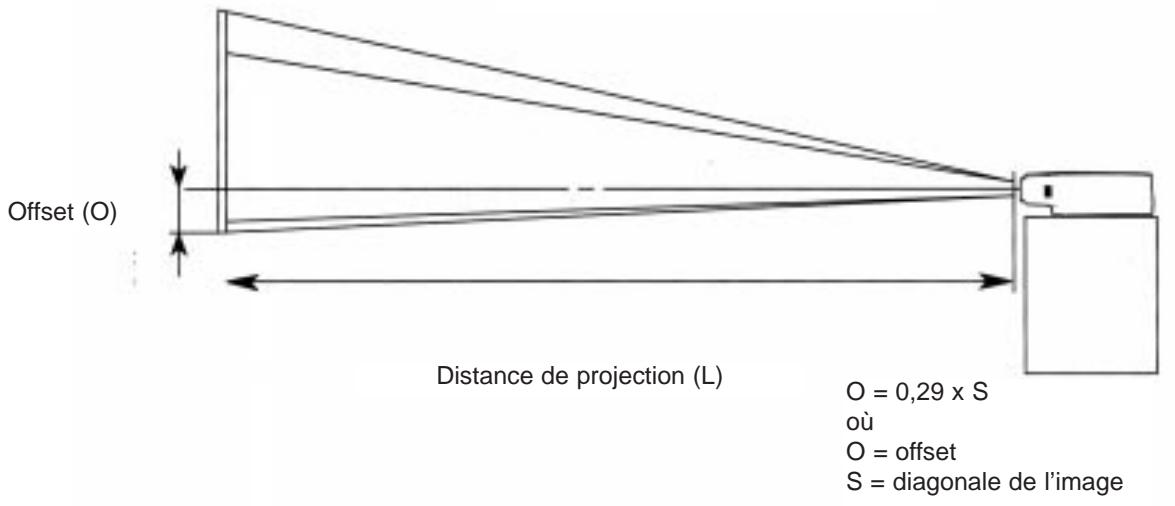

Taille de l'image (mètres)* Distance de projection L (mètres) Offset projecteur O (en cm)

Diagonale(inches)	Hauteur (cm)	Base (cm)
20	30	41	0,7 ~ 1,1	3
40	61	81	1,4 ~ 2,3	6
60	91	121	2,1 ~ 3,5	9
80	122	163	2,9 ~ 4,6	12
100	152	203	3,6 ~ 5,8	15
150	229	305	5,4 ~ 8,7	23
200	305	406	7,3 ~ 11,7	30
250	381	508	9,1 ~ 14,6	38
300	457	610	10,9 ~ 17,6	46

Utilisation des pieds de réglage

• En tournant les deux pieds avant du projecteur, on peut régler l'angle de projection (offset).
• Mais si l'écran et le projecteur ne sont pas parallèles l'un par rapport à l'autre, l'image présente une distorsion géométrique et peut être une zone plus ou moins floue.

Attention

• Placer le projecteur à au moins 20 cm des murs de la pièce, et vérifier qu'il soit en permanence correctement ventilé. Risque d'incendie!
• Ne pas installer le projecteur sur une surface molle et non plane (tapis, moquette, etc.) qui bloquerait la ventilation sous l'appareil. Ne jamais obstruer les ouïes de ventilation de la lampe. Risque d'incendie!

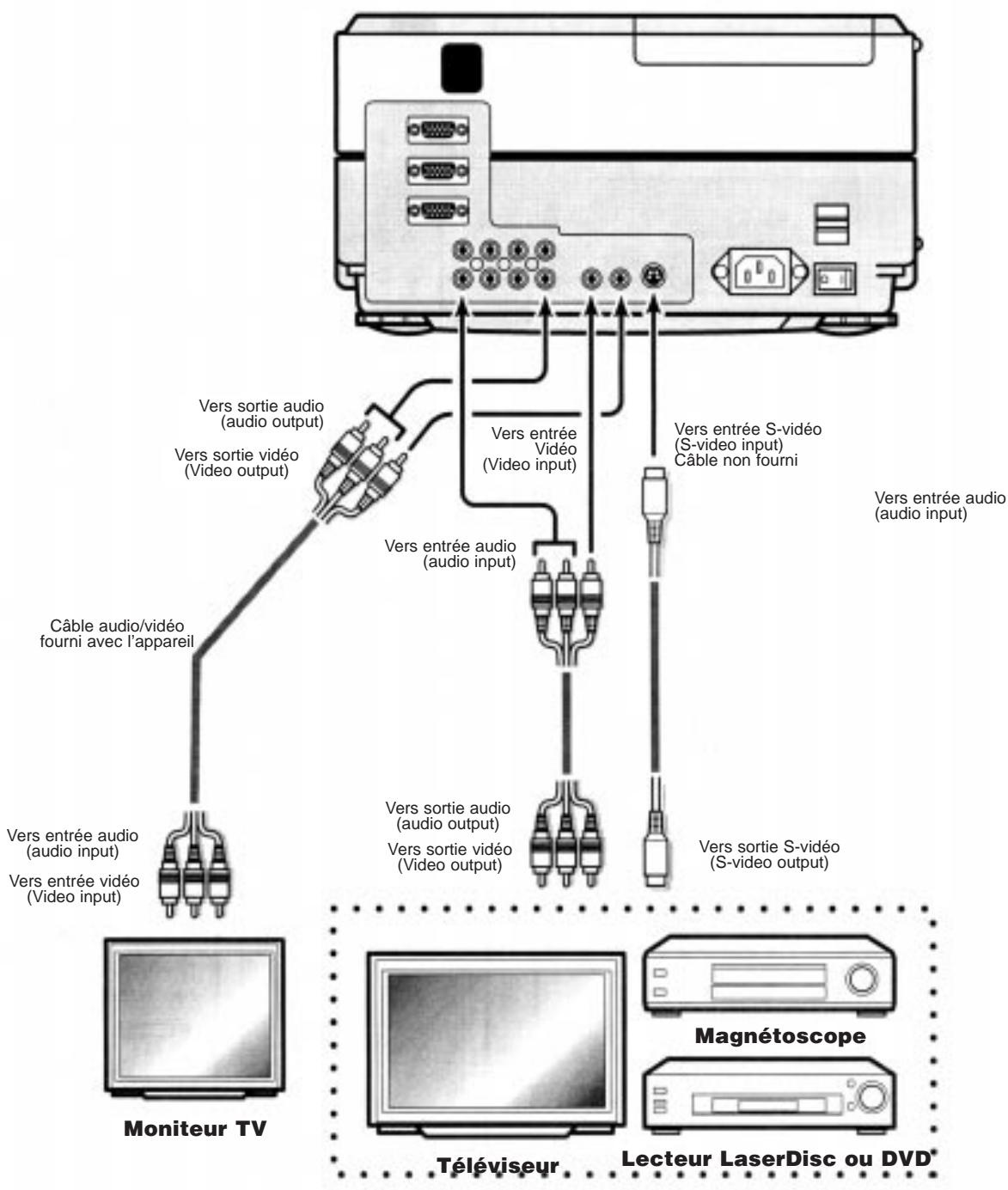

TOUJOURS METTRE LE PROJECTEUR HORS TENSION AVANT DE PROCÉDER À UN BRANCHEMENT QUELCONQUE.

Les autres résultats seront obtenus en entrée S-Video, de préférence à l'entrée Composite (prise Cinch RCA).

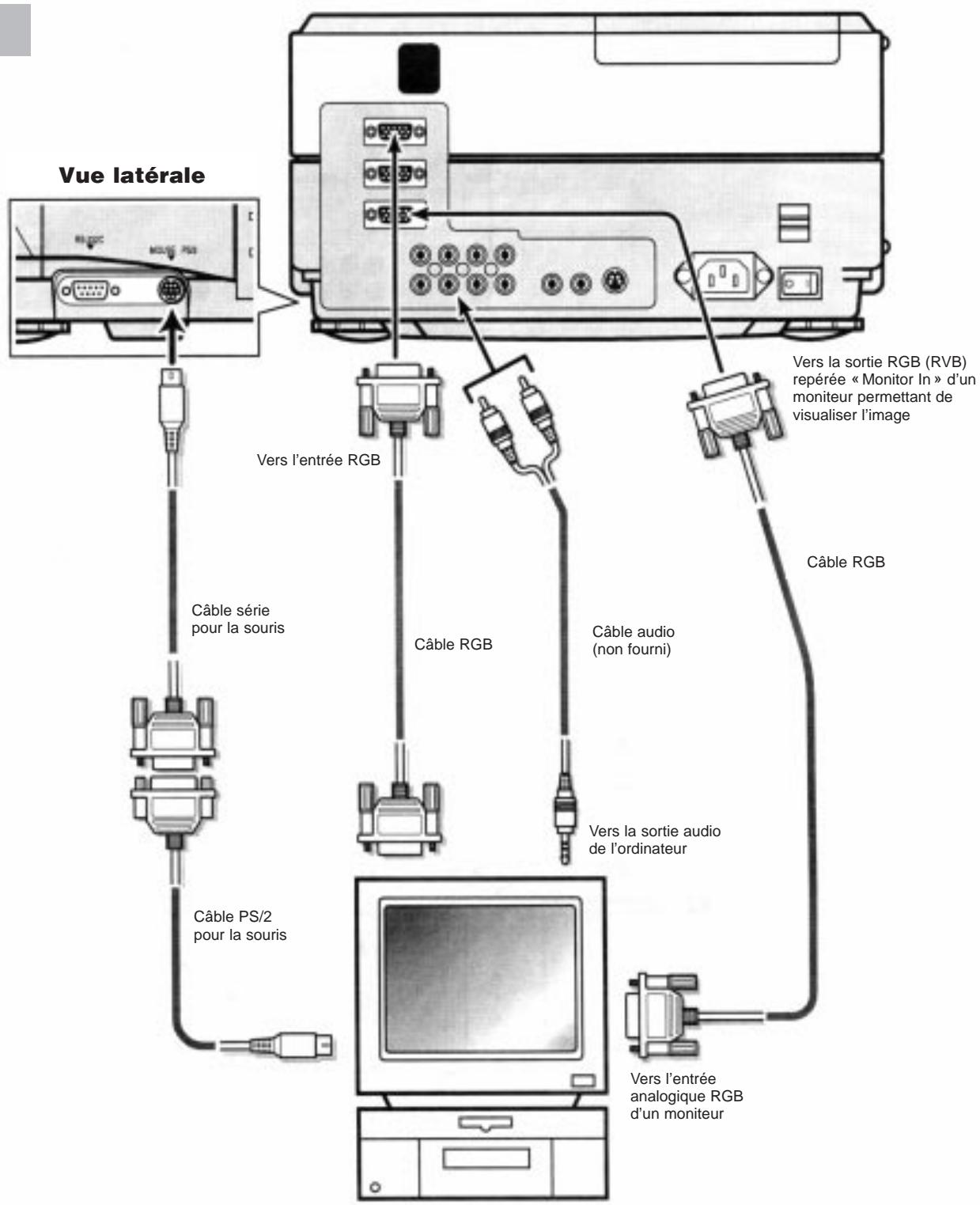

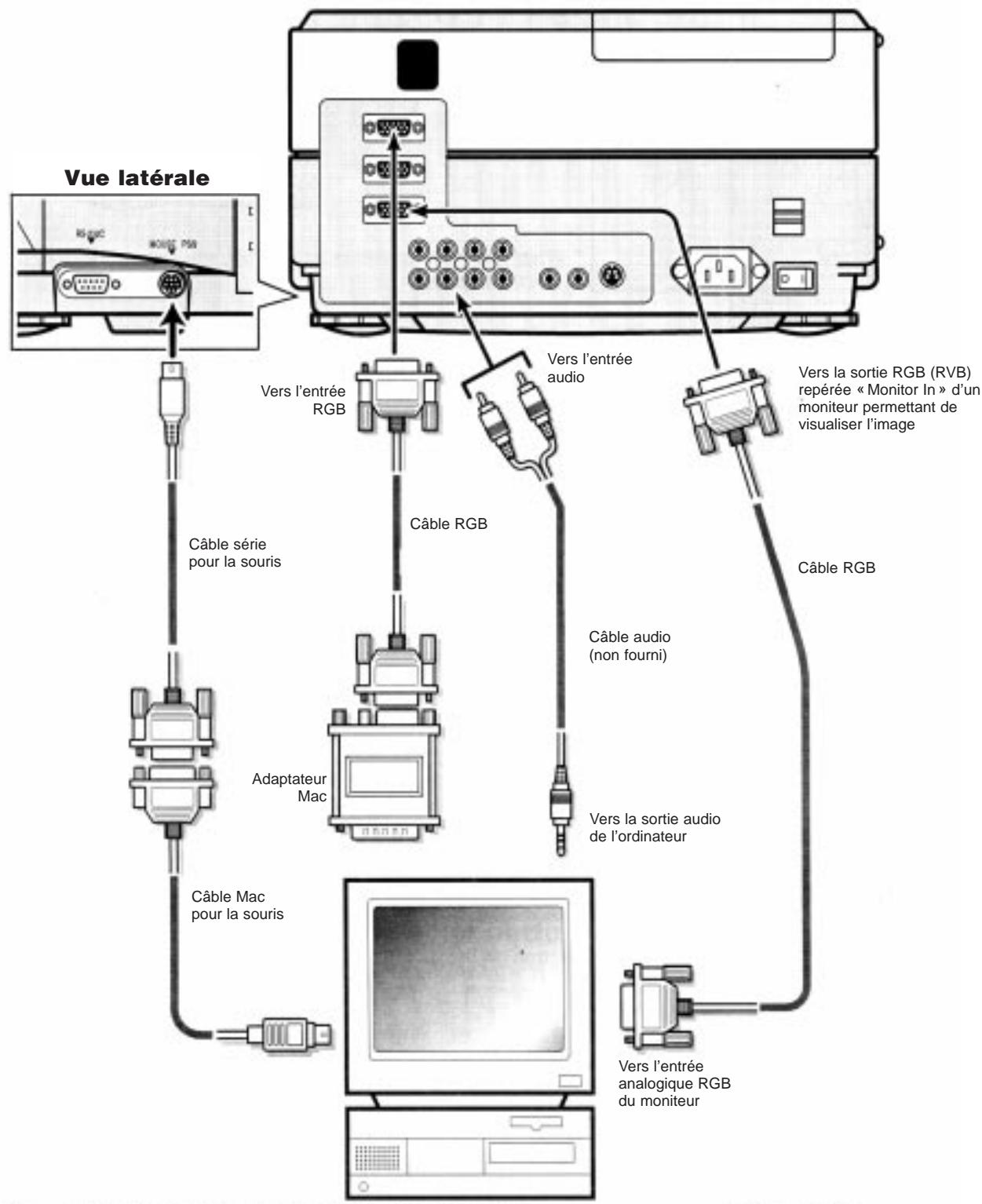

Branchement à un ordinateur (PC)

TOUJOURS METTRE LE PROJECTEUR HORS TENSION AVANT DE PROCÉDER À UN BRANCHEMENT QUELCONQUE.

Utiliser un câble RGB pour la liaison avec l'ordinateur.

PS/2

TOUJOURS METTRE LE PROJECTEUR HORS TENSION AVANT DE PROCÉDER À UN BRANCHEMENT QUELCONQUE.

Utiliser un câble RGB pour la liaison avec l'ordinateur.

Suivant le moniteur utilisé, positionner les switches de l'adaptateur comme suit :

Mode Mac13 (640 x 480)

Se reporter aux illustrations des pages 18 à 20 du mode d'emploi d'origine en anglais.

1 Mettre sous tension par l'interrupteur secteur principal en face arrêté.

Appuyez du côté du symbole « I ». L'indicateur POWER en face avant doit s'allumer en rouge.

2 Allumer la lampe de projection via son interrupteur POWER (panneau de commande du projecteur ou télécommande).

La lampe en face avant passe du rouge au vert. Lorsqu'elle est rouge, le projecteur est en mode de veille STANDBY. Lorsqu'elle est orange, il est en mode de refroidissement de la lampe, avant mise en veille.

Régler la netteté de l'image focus

Utiliser pour cela les touches Focus et sur le panneau de commande du projecteur ou la télécommande. Une mire de réglage apparait pour faciliter ce réglage.

4 Régler la taille de l'image zoom

Utiliser pour cela les touches Zoom et sur le panneau de commande du projecteur ou la télécommande.

Choisissez la SOURCE d'entrée SOURCE

Presser une des touches RGB1, RGB2, S-video ou Composite jusqu'à ce qu'apparaisse (coin droit de l'image) la source/d'entrée désirée.

Eventuellement, régler le volume du haut-parleur intégré

Presser les touches VOLUME ↑ et ↓.

1 Touche v-mute

• Coupe temporairement l'image. Une seconde pression la fait réapparaître.

2 Touche zoom-pan

• Permet d'agrandir une portion de l'image, suivant la série suivante, à chaque nouvelle pression : x 4 -> x 16 -> Normal -> x 4, etc.
• L'utilisation des touches , , , permet de modifier la portion d'image agrandie.

3 Touche STATUS

• Affiche sur l'écran les indications principales du fonctionnement actuel : source sélectionnée, durée de vie de la lampe, agrandissement partiel, enclenchement des MUTE son et image, réglage du niveau sonore, contraste et luminosité.

Utiliser les fonctions de la SOURIS

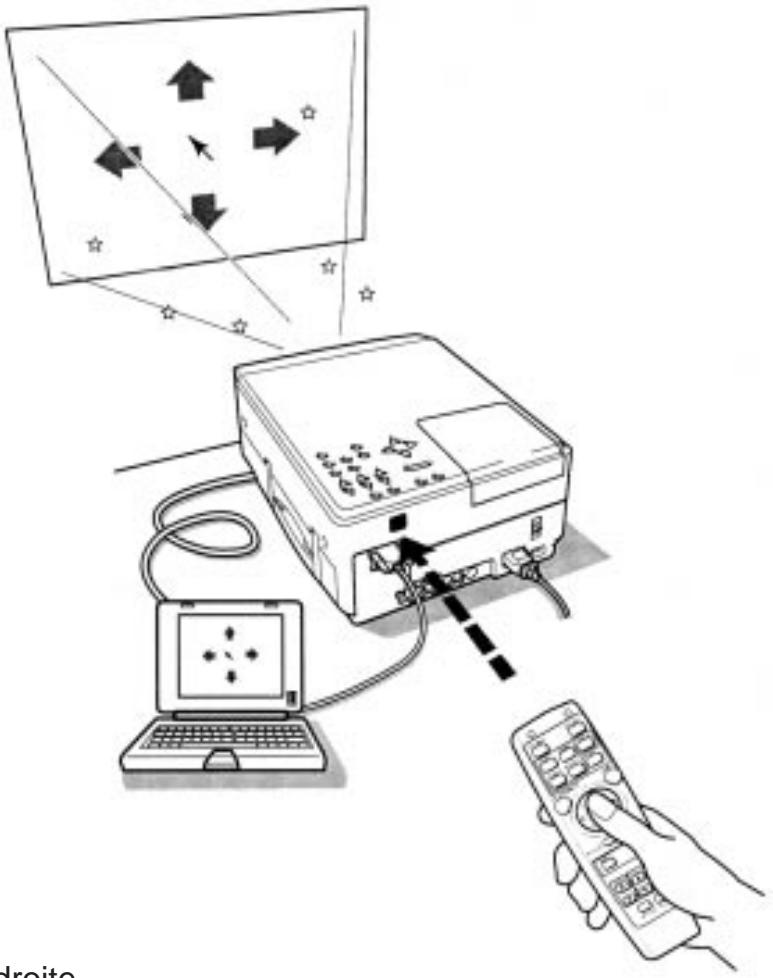

Lorsque les câbles de liaison pour une souris, livrés avec le projecteur, sont utilisés, la télécommande du projecteur peut être utilisée en lieu et place de la souris de l'ordinateur.

Toucheclic droit

La touche au centre de la télécommande, sous le joystick, correspond à la touche de clic droit de la souris.

Touché de clic gauche

La touche sous la télécommande, sous le joystick, correspond à la touche de clic gauche (double clic) de la souris.

Déplacement du curseur

En déplaçant le joystick au centre de la télécommande, vers la droite, la gauche, le haut ou le bas, le curseur sur l'écran se déplace dans la direction correspondante.

Sélectionner ou rechercher un item de menu

Déplacer le curseur sur cet item et pressez la touche de clic gauche (sous la télécommande)

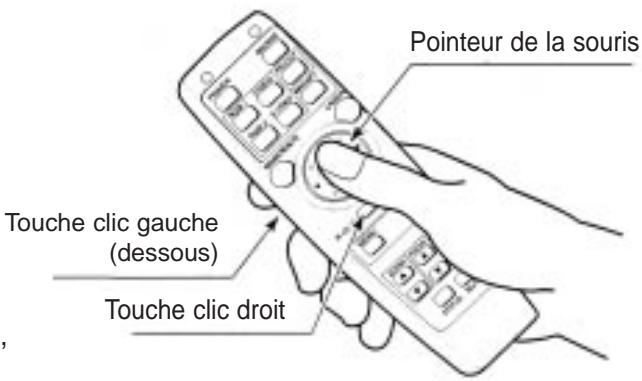

Glissement

Après avoir pressé la touche de clic gauche, déplacer le joystick/pointeur dans la direction désirée.

Lorsque le mode télécommande est engagé, une lumière rouge s'allume. Elle est éteinte si le mode de fonctionnement « souris » est engagé.

Lorsqu'aucune touche n'est pressée pendant environ 20 secondes, le mode Souris est automatiquement engagé.

Néteté

Vidéo).

TEMP. KELVIN

: La luminosité d'image peut être régée. : Le contraste d'image peut être réglé. : Les détails d'image peuvent être réglés (en cas d'entrée Video, S-Video). : La profondeur de couleur peut être réglée (en cas d'entrée Video, S-

: La tonalité de couleur peut être réglée (en cas d'entrée Video, S-Video).

L'intensité de couleur peut être régée séparément pour le rouge, le vert, et le bleu.

permet de régler l'intensité du rouge. «VERT» permet de régler l'intensité du vert. «BLEU» permet de régler l'intensité du bleu.

Les réglages d'image peuvent être rétablis à leurs valeurs nominales : Les réglages d'image que l'on a sélectionnés peuvent être sauvegardés en : Les réglages d'image peuvent être recherchés dans la mémoire d'image.

Le réglage est possible avec l'entrée RVB et l'entrée Video (y compris S-Video).

(réglages d'usine).

Sauvegarder en mémoire

mémoire de réglages 1-4.

Reglage AUTO

: L'image peut être réglée dans le sens horizontal. : L'image peut être réglée dans le sens vertical. : La largeur d'image peut être régée (en cas d'entrée RVB1, 2). : Le degré de flou d'image peut être réglé (en cas d'entrée RGB1, 2). : Le réglage automatique ON/ANNULER peut être réglé pour la position horizontale, la position verticale, l'horloge point, et la phase horloge. : Les réglages d'image peuvent être rétablis à leurs valeurs nominales (réglages d'usine).

Reglage AUTO (ajustement automatique de position)

• REGLAGE AUTO (Ajustement automatique de position) permet d'effectuer le réglage automatique de position horizontale, position verticale, horloge point, et phase horloge.
• REGLAGE AUTO (Ajustement automatique de position) s'effectue quand on sélection
• Une fois mise sous tension et que la lampe s'allume.
• Une fois que le type de signal de la source d'entrée est changé tandis que la lampe est allumée.
• Une fois que l'on appuie sur la touche sélecteur d'entrée tandis que la lampe est allumée.
• L'ajustement automatique de position doit se faire lorsqu'une image est projetée. L'ajustement est impossible, lorsqu'une imageASFRE ou une image ne presentant que du bleu ou du rouge, se trouve projetee.
• L'ajustement automatique n'est seulement possible que si la source d'entrée est RVB1 ou 2. Par contre, il n'est pas possible quand l'indication «PAS DE SIGNAL» est affichée.

1 Appuyez sur la touche Menu. La liste des menus s'affiche. 2 Sélectionnez « IMAGE SETTING » avec les touches Adjust (↑, ↓) et appuyez sur la touche Enter. Le menu de réglage de l'image s'affiche, différent suivant le mode video choisi, RGB ou S-Video. (Voir illustrations page 22 du mode d'emploi en anglais). 3 Sélectionnez un réglage avec les touches Adjust (↑, ↓) et appuyez sur la touche Enter. Le menu des items régibles s'affiche, celui sélectionné s'affichant en surbrillance. 4 Effectuez le réglage voulu avec les touches Adjust (↑, ↓) et appuyez sur la touche Enter. Le réglage choisi se modifie en fonction des pressions sur les touches. Pour procéder au réglage des autres items, recommencez la même procédure 2-4. 5 Lorsque les réglages voulus ont été effectués, appuyez deux fois sur la touche Menu.

Le réglageChoisi se modifie en fonction des pressions sur les touches. Pourrialder au réglage des autres items, recommencez la même procedure 2-4.

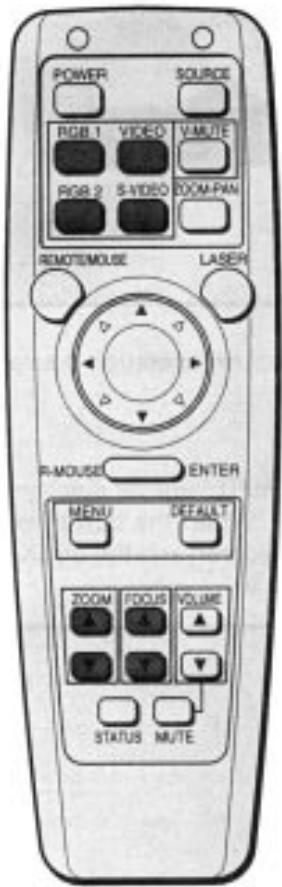

Ce ne sont que des exemples qui sont présentés dans les pages 25 à 30 de la notice en anglais. Utilisez-les simplement pour regarder les touches à utiliser sur la télécommande (touches noircies sur les illustrations).

Réglages de l'écran

REAR: Les côtés gauche et droit de l'image sont inversés (rétroprojection)

INVERTED : Les côtés haut et bas de l'image sont inversés (fixation au plafond)

RESIZING : Les petites images peuvent être agrandies (utilisation de toute la surface des capteurs LCD)

ZOOM & PAN: À chaque pression sur ce bouton, l'image est agrandie d'abord dans une proportion de 4 fois, puis de 16 fois, puis revient à sa taille normale, et ainsi de suite.

VIDEO MUTE : Coupe l'image sur l'écran. Une seconde pression la rétablit.

Réglages de l'affichage

SOURCE STATUS : La source sélectionnée est affichée :

1 « ALL » toujours 2 « NO » juste quelques secondes au moment de la commutation du signal. 3 « NO SOURCE » affiché tant qu'aucun signal n'est présent sur l'entrée sélectionnée.

LANGUAGE : Les textes des menus peuvent être affichés en Anglais, Allemand, Français ou Espagnol.

BLANK SCREEN : La couleur de l'écran sans signal peut être entre le bleu ou le noir.

Macintosh MODE : Permet d'adapter parfaitement le projecteur à un ordinateur Macintosh en sélectionnant la vitesse d'horloge entre MODE 1 et MODE 2.

VIDEO STANDARD : Le standard vidéo utilisé peut être sélectionné selon les CHOIX suivants : AUTO (position normale, avec repérage automatique du standard présent en entrée), NTSC, PAL, SECAM. La position WIDE permet d'obtenir (uniquement en NTSC) un format 16/9. La sélection n'est pas automatique pour les standards M-PAL et N-PAL.

LAMP TIMER : La durée d'utilisation de la lampe est indiquée en heures. Permet de prévoir le remplacement de la lampe.

RETRACT LENS : L'objectif se rétracte automatiquement lorsqu'on éteint le projecteur.

Réglages audio

VOLUME: Règle le volume

MUTE : Coupe temporairement le son

Réglages de l'objectif

FOCUS: Mise au point de l'image sur l'écran

ZOOM: Régle la taille de l'image sur l'écran

SIGNAL d'entrée en RGB (composantes rouge-vert-bleu)

Les graphiques des pages 31 et 32 du mode d'emploi d'origine en anglais montrent quels sont exactement la forme des signaux vidéo suivant le type de moniteur informatique utilisé.

Se reporter aux illustrations des pages 33 à 36 du mode d'emploi d'origine en anglais.

Changement du filtre

1 Débrancher le cordon secteur de la prise murale. 2 Oter le capot du filtre (sous le projecteur). 3 Oter le filtre à air. 4 Nettoyer le filtre à air. Utiliser un aspirateur et un produit liquide nettoyant si nécessaire. 5 Réinstaller le filtre à air. 6 Remettre le couvercle du filtre Ne pas endommager les picots de maintien en plastique).

Changement de la LAMPE

1 Placer l'interrupteur secteur principal sur OFF. 2 Débrancher le cordon secteur de sa prise maje à l'arrière du projecteur. 3 Enlever les deux vis repérées par ↑, et ⊙ter le couvercle de la lampe en appuyant sur la patte bloquant la prise secteur (voir schéma page 35 manuel en anglais, en bas). 4 Enlever les deux vis repérées par ↑, etPTRer la lampe (voir schéma page 36 manuel en anglais, en haut). 5 Remplacer la lampe par une nouvelle. 6 Replacer les deux vis de la lampe, puis le couvercle et ses deux vis en ordre inverse de leur retrait (3 et 4). 7 Rebrancher le cordon secteur, puis remettre l'interrupteur secteur principal sur ON.

Type d'appareil

Modèle

Méthode de projection

Taille des panneaux LCD

Mode LCD

Méthode de conduction LCD

Nombre de pixels

Objectif

Luminance

Lampe de projection

Tension secteur

Fréquence secteur

Consommation

Température de fonctionnement

Température de stockage

Prises : Entrées

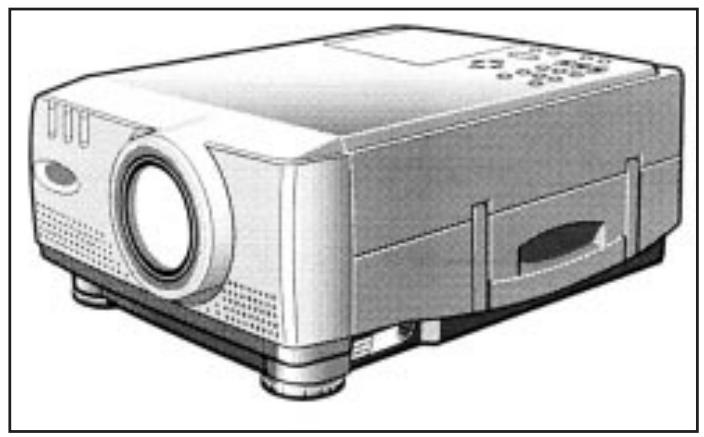

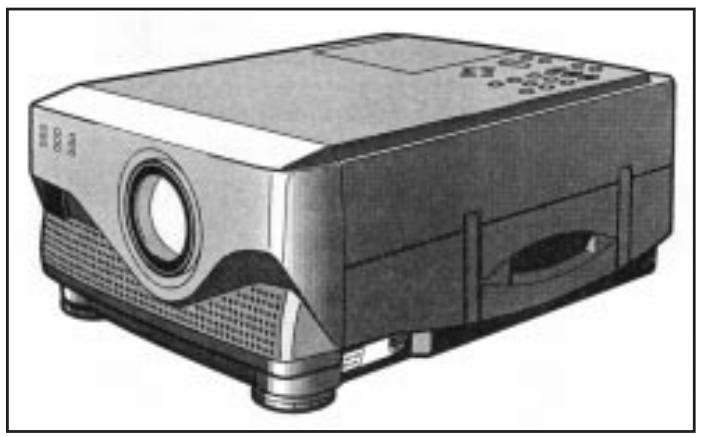

Projecteur LCD

LPF-4700/4700E et LPF-6200/6200E

Trois panneaux LCD

Diagonale 1,3 pouce

Panneaux à cristaux liquides TN

Matrice active P-si TFT (Transistor à film fin)

3 × 786432

Zoomélectrique rapport f = 2,5 - 3,5 F = 47,6 76 mm (LPF4700)

Zoomélectrique rapport f = 1,8 - 2,15 F = 48,4 62,9 mm (LPF6200)

800 Lumens ANSI (LPF-4700) et 1400 Lumens ANSI (LPF-6200)

Type UHP 120 watts

CA 100-240 volts

50/60 Hz

210 maxi

à 40°C

• à 60°C

Vidéo

1 x Cinch-RCA

S-video

1 x mini-DIN 4 broches

RVB 5-BNC

1xBNC

RVB analogue

1 x 15 broches mini-DIN Sub

RS-232C

1 x 9 broches mini-DIN

Audio

3 x Cinch-RCA

Souris/Serie

1 x 9 broches mini-DIN

Vidéo

1 x Cinch-RCA

RVB analogue

Multibroches (15)

Audio

1 x Cinch-RCA

Système haut-parleur

Télécommande, deux piles AA, 2 ferrites, cordon d'alimentation secteur, filtre à air supplémentaire, câble vidéo, câble signal VGA, adaptateur MAC/VGA 13", 3 x câbles pour souris (série, PS/2 et Mac)
