Type de produit	Logiciel de radiocommunication pour échange de courriels par liaison radio HF
Marque	ICOM
Modèle	IF-MAIL
Système d'exploitation requis	Windows XP Professionnel
Configuration minimale du PC	Pentium III, 256 Mo RAM, 500 Mo disque dur, écran 1024x768, port RS232, port USB, modem
Matériel radio requis	Émetteur/récepteur HF ICOM (IC-F7000 ou IC-M700PRO) ou équivalent
Modem nécessaire	Modem HF IF-PTCIIIPRO
Alimentation	200-12 V (via alimentation du PC et de la radio)
Antenne	Large bande ou fouet avec boîte d'accord (pour véhicule)
Fonctions principales	Envoi/réception d'e-mails par radio, chiffrement DES 56 ou AES 256, transfert de fichiers, fonction chat, établissement automatique de liaison (ALE), envoi/réception de fax, position GPS
Chiffrement	Version standard : DES 56 bits ; Version gouvernement : AES 256 bits (message et en-tête)
Transfert de fichiers	Supporté via Outlook ; reprise automatique en cas d'interruption
Mode dialogue (chat)	Oui, avec chiffrement simplifié
Intervention opérateur	Connexion manuelle possible ; interruption possible pour phonie ou CW
Réseau	Fonctionne en réseau radio fermé ou via Internet si une station est connectée
Support fourni	CD-ROM avec logiciel et documentation en français et anglais, dongle de protection
Entretien	Conserver le CD et le dongle en lieu sûr ; mise à jour éventuelle via le fabricant
Sécurité	Chiffrement intégral des messages (entête inclus) ; attention aux pièces jointes volumineuses
Réparabilité	Logiciel : réinstallation à partir du CD ; matériel : pièces standard PC ou radio ICOM

FOIRE AUX QUESTIONS - IF-MAIL ICOM

Comment envoyer un e-mail avec IF-MAIL ?

Installez IF-MAIL sur un PC sous Windows XP, paramétrez-le, puis utilisez Outlook Express normalement. IF-MAIL transmet l'e-mail par radio automatiquement.

Puis-je envoyer des e-mails vers Internet ?

Oui, si au moins une station du réseau radio est connectée à Internet, elle sert de routeur et achemine les messages vers le monde entier.

Quel type de chiffrement IF-MAIL utilise-t-il ?

La version standard utilise le chiffrement DES 56 bits. Une version gouvernementale avec AES 256 bits est disponible.

Le chat est-il sécurisé ?

La fonction chat utilise un chiffrement simplifié, moins fort que celui des e-mails.

Que faire si une transmission est interrompue ?

IF-MAIL reprend la transmission à l'endroit où elle s'est arrêtée lors de la prochaine connexion.

Quel matériel radio est nécessaire ?

Un émetteur-récepteur HF de type ICOM IC-F7000 ou IC-M700PRO, un modem HF IF-PTCIIIPRO, une antenne adaptée, et une alimentation 200-12V.

Puis-je utiliser d'autres radios que ICOM ?

Oui, il est possible d'utiliser d'autres émetteurs-récepteurs, mais il est recommandé de consulter ICOM pour la compatibilité.

Comment fonctionne l'établissement automatique de liaison (ALE) ?

IF-MAIL établit périodiquement le contact avec les autres stations sur un ensemble de fréquences et selon des plages horaires prédéfinies pour optimiser le transfert.

Peut-on envoyer des fax avec IF-MAIL ?

Oui, à condition que le PC soit équipé d'un logiciel et d'un modem fax adaptés.

La position GPS est-elle obligatoire ?

Non, le GPS est facultatif. Si installé, il permet de localiser le véhicule ou la station.

MODE D'EMPLOI IF-MAIL ICOM

IF-MAIL est un logiciel qui permet à des correspondants isolés n'ayant aucune possibilité de se raccorder à un réseau téléphonique filaire, de pouvoir recevoir et envoyer des courriels (mails), à travers une liaison radio, à l'ensemble des stations radio sur le réseau (a).

Si une des stations est reliée à Internet, elle fera office de routeur de façon transparente, ce qui donnera la possibilité à toutes les stations radios d'envoyer et de recevoir des mails dans le monde entier (b).

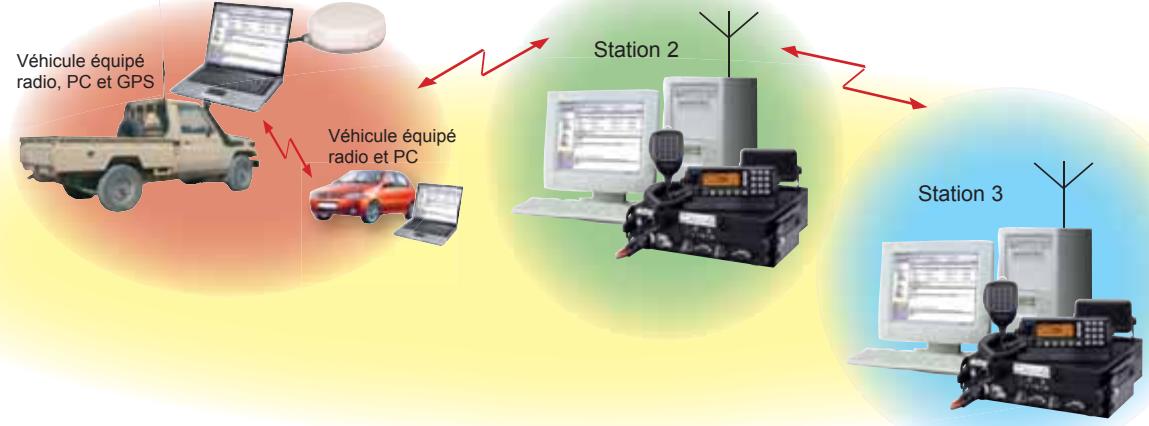

(a) Exemple d'un réseau disposant de communications radio uniquement. Les stations échangent des mails par radio. Un véhicule équipé d'un PC peut également envoyer des mails dans le réseau fermé et même être localisé s'il est équipé d'un GPS.

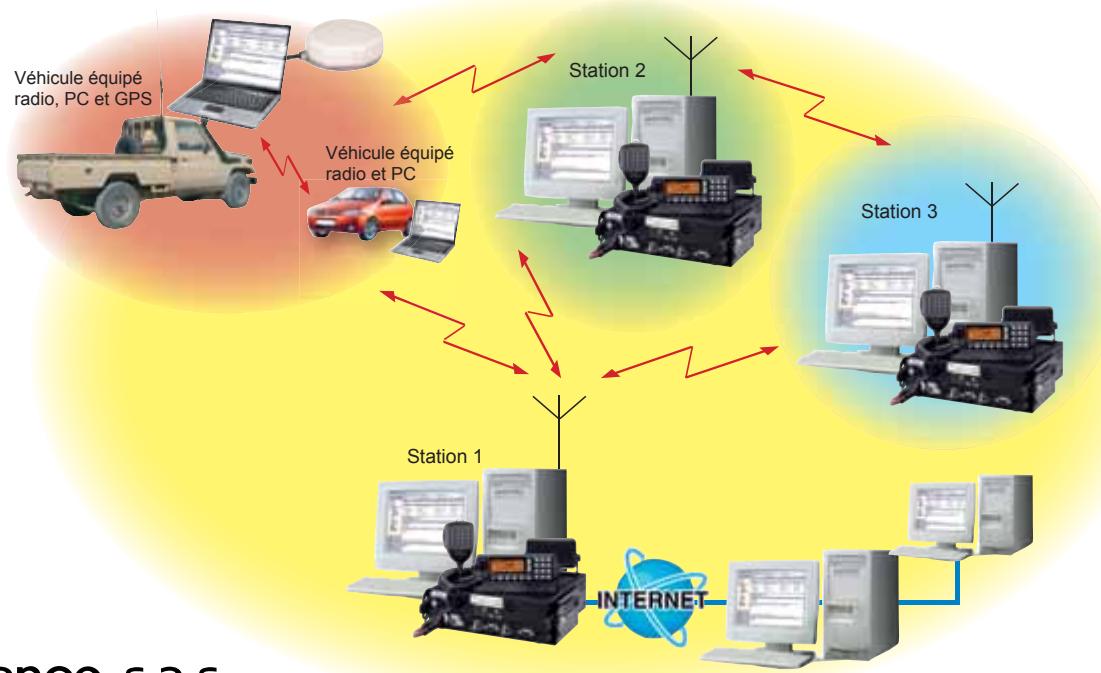

Exemple de trois stations dont une seule (Station1) dispose d'un raccordement à internet. Les stations 2 et 3 qui ont seulement un moyen radio peuvent ainsi échanger de manière automatisée, du traffic avec les abonnés du monde entier ayant une adresse Mail.

Un véhicule equipped d'un PC peut également envoyer des mails dans le monde entier et même être localisé s'il est equipped d'un GPS.

Simple d'utilisation

Pour utiliser IF-MAIL, il faut un PC ou un ordinateur portable équipé de Windows XP pro. Une fois installé et paramétré, IF-MAIL fonctionne en arrêté plan de Windows. L'utilisateur utilisera tout simplement Outlook Express.

Envoi d'email

IF-MAIL permet de transmettre des E-mails par voie radio.

Il permet également d'envoyer des E-mails dans le monde entier en connectant la station principale, qui fera office de routeur, à internet.

Confidentialité

IF-MAIL existe en version standard, avec un chiffrement type DES 56, et en version réservée aux «gouvernements» avec un chiffrement type AES 256.

Le chiffrement est réalisée sur tout le message, entête y compris, assurant ainsi une très bonne confidentialité de vos communications. Le chiffrement est réalisée sur tout le message, en-tête y compris, assurant ainsi une très bonne confidentialité de vos communications.

La fonction « chat » fait l'objet d'un chiffrement simplifié.

Transfert de fichiers

Le transfert de fichiers est supporté de la même façon que pour les échanges traditionnels d'Outlook. Cependant, l'utilisateur devra être vigilant et ne pas attacher de messages trop lourds qui impliqueraient une longue utilisation de la radio.

En cas d'incident, à la connexion suivante, la transmission reprend à la suite de ce qui avait été correctement reçu.

ALE, établissement automatique de la liaison

IF-MAIL établit le contact radio de façon périodique avec les autres stations du réseau sur un ensemble de fréquences et selon des plages horaires prédéfinies afin d'optimiser le transfert de données.

Mode de dialogue « chat

La fonction « chat » permet le dialogue entre deux stations en utilisant des phrases simples directement tapées au clavier.

Intervention opérateur

L'opérateur a la possibilité d'intervenir en provoquant manuellement une connexion avec une station distante.

Sur intervention de l'opérateur, le fonctionnement de la messagerie est susceptible d'être interrompu pour permettre une utilisation phonie ou télégraphique (CW) de la station radio.

Autres possibilités

• Envoi et réception de fax (logiciel et modem installés dans le PC de la station)
• Position GPS

Matériel nécessaire

• Émetteur/Récepteur HF-ICOM type IC-F7000 ou IC-M700PRO (il est possible d'utiliser d'autres émetteurs récepteurs, nous consulter)
• Alimentation 200-12V
• Modem HF IF-PTCIIIPRO
• Antenne large bande ou antenne fouet avec boîte d'accord si l'utilisateur est à bord d'un véhicule
• GPS avec port USB (facultatif)
• Hub USB selon le nombre de ports disponibles sur le PC
• Imprimante et scanner si nécessaire
• Un PC fixe ou PC portable avec configuration minimum : Pentium III (256Mo RAM, 500 Mo de place sur disque dur),1 carte video résolution mini de 1024x768, 1 port RS232 pour la baseport USB, 1 modem. Système d'exploitation windows XP pro.
• Un réseau radio HF

Le logiciel IF-MAIL est fourni sur CD avec un dongle avec sa documentation en français et en anglais.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
