Marque	ICOM
Modèle	IF-F44GSPTIROC
Type de produit	Radio émetteur-récepteur portatif avec fonctions de localisation, rondier et PTI
Alimentation	Batterie rechargeable lithium-ion (non spécifiée)
Fonction principale 1 : Localisation	Système I-LOC par bornes actives (bande ISM 868 MHz, portée 20 m intérieur / 100 m extérieur, autonomie ≈5 ans avec transmission toutes les 30 s)
Fonction principale 2 : Rondier	Lecture de badges électroniques IF-BADGEEURO avec mémorisation jusqu'à 5 points et transmission automatique après passage
Fonction principale 3 : PTI (Protection du Travailleur Isolé)	Double accéléromètre, détection de perte de verticalité et/ou de mouvement, alarme manuelle (bouton rouge) et automatique avec pré-alarme
Modes de fonctionnement PTI	5 modes : perte de verticalité seule, perte de mouvement seul, perte de mouvement ou verticalité, perte de mouvement et verticalité, détection de mouvement (antivol)
Angle d'inclinaison	Programmable au degré près (accéléromètre 2 axes)
Seuil de détection de mouvement	Réglable en continu
Clavier	Modèle sans clavier, antenne courte
Compatibilité logicielle	SOFTGUARD (base IF-BF610TN822600 avec IF-OPCF600, IF-PC600 et micro de table)
Alarme automatique	Déclenchée inclinaison ou immobilité, temporisation pré-alarme paramétrable
Alarme manuelle	Bouton rouge sur le dessus
Sécurité positive	Interrogation base radio à intervalles réguliers, accusé de réception (désactivable), niveau batterie transmis avec logiel SOFTGUARD
Protection arrêt intempestif	Possibilité de contrôle mise sous tension/arrêt par SOFTGUARD
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Informations générales	Notice de 2 pages disponible en téléchargement PDF. Poids et dimensions non spécifiés.

FOIRE AUX QUESTIONS - IF-F44GSPTIROC ICOM

Comment fonctionne le système de localisation I-LOC ?

Le système utilise des bornes actives placées à des points stratégiques. Elles émettent leur identité périodiquement (intervalle programmable de 0, 3 ou 10 secondes). Le portatif reçoit ces signaux lorsqu'il passe à proximité (portée 20 m intérieur, 100 m extérieur) et transmet l'identité à la base radio selon le mode choisi (entrée dans le champ d'une nouvelle balise, alarme PTI ou manuelle).

Comment lire un badge de ronde ?

Présentez simplement le portatif devant le badge IF-BADGEEURO et appuyez sur une touche. L'identité du badge est mémorisée (jusqu'à 5 points) et transmise automatiquement dès que possible (canal libre et couverture radio). Une temporisation évite la double lecture du même badge.

Quels sont les 5 modes PTI disponibles ?

Les modes sont : 1) Perte de verticalité seule (homme mort), 2) Perte de mouvement seul, 3) Perte de mouvement OU verticalité, 4) Perte de mouvement ET verticalité (sécurité max), 5) Détection de mouvement (antivol).

Comment déclencher une alarme manuelle ?

Appuyez sur le bouton rouge situé sur le dessus du portatif pour activer l'alarme manuelle.

L'alarme PTI se déclenche-t-elle automatiquement ?

Oui, elle se déclenche automatiquement lorsque le portatif est incliné au-delà de l'angle programmé ou reste immobile pendant la temporisation paramétrée. Une pré-alarme sonore précède le déclenchement.

Comment programmer l'angle d'inclinaison ?

L'angle d'inclinaison est programmable au degré près via le logiciel SOFTGUARD, grâce à l'accéléromètre 2 axes intégré.

Quelle est la portée des bornes actives ?

La portée est d'environ 20 mètres en intérieur et plus de 100 mètres en extérieur, ajustable selon la puissance d'émission d'environ 10 mW.

Comment connaitre le niveau de pile d'une borne ?

Chaque borne envoie automatiquement une information de 'pile faible' dans son message. Lorsqu'un portatif passe à proximité, il relaie cette info à la base SOFTGUARD, permettant de planifier le remplacement.

Le système peut-il être utilisé en zone sans couverture radio ?

Oui, la fonction rondier permet de mémoriser jusqu'à 5 badges lus dans une zone sans couverture (ex: tunnel). Les identités sont transmises dès que le portatif retrouve la couverture.

Puis-je désactiver la sécurité positive (interrogation par la base) ?

Oui, la fonction d'accusé de réception lors de l'interrogation de la base peut être désactivée via le logiciel SOFTGUARD. Par défaut elle est active pour une sécurité maximale.

MODE D'EMPLOI IF-F44GSPTIROC ICOM

4 Équipements en un !

Émetteur-récepteur radio : Émission réception audio et alphanumérique (“textos”) → Localisation : Système de localisation par borne active (I-LOC) Rondier : Lecteur d'étiquettes électroniques → PTI (Protection du Travailleur Isolé) : Détection de mouvement ou / et perte verticalité

COMPATIBLE

SOFT

GUARD

Modèle sans clavier créé avec antenne courte

Borne active

Badges électroniques

Ces portatifs sont conçus pour des utilisateurs effectuant des rondes et ayant des besoins de localisation en milieux fermés (bâtiments, hangars, etc...), pour lesquels les systèmes de positionnement par GPS ne conviennent pas.

Localisation par borne active : I-LOC

Le système s'articule autour de bornes «actives» placées à des points stratégiques des bâtiments et transmettant leur identité périodiquement. Un récepteur dédié, intégré dans le portatif radio, reçoit les émissions de ces bornes lorsque l'utilisateur du portatif passe à proximité. L'identité reçue par la radio est, selon le mode choisi, transmise à chaque entrée dans le champ d'une nouvelle balise, ou lors d'une alarme automatique (PTI) ou manuelle.

Lecture de badge : rondier

Lecture du point de ronde par simple pression sur une touche lors de la présentation devant les badges. Les identités des badges sont alors mémorisées dans le portatif (jusqu'à 5 points) puis le portatif transmet les informations automatiquement dès que cela est possible (canal libre et couverture radio). Cette fonction mémorisation autorise donc l'installation de badges dans des zones hors couverture (ex: tunnel, parking...).

En cas de modification de ronde, seule la base radio ou le PC doit être reprogrammée (ajout ou suppression de badges).

Dans le cas où l'utilisateur présente par erreur plusieurs fois le portatif devant la même étiquette, la temporisation permet de mémoriser et de transmettre les identités de ce point de ronde une seule fois et de façon totalement sécurisée et inviable grâce à l'accusé de réception radio (ACK).

Fonction PTI et perte de mouvement

Équipe en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre), les portatifs représentent les caractéristiques suivantes.

L'alarme automatique se déclenche lorsque le portatif est incliné ou immobile.

Une pré-alarme sonore avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 Modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seul.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détection de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré après.

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (détection des vibrations du corps).

Le seuil de détection de mouvement est réglable en continu.

Bornes «actives» pour localisation

• Bornes réalisées selon la technologie la plus récente : microprocesseur RISC* à très faible consommation et nouvelle bande ISM à 868 MHz pour un minimum d'interférences avec l'émission propre du portatif.
• Autoalimentée : Version autoalimentée avec pile lithium 3,6 V.
• Puissance d'émission d'environ 10 mW : ce qui autorise une portée de 20 m en intérieur et de plus de 100 m en extérieur (ajustable).
• Grande autonomie : dans le cas d'une transmission des bornes toutes les 30 secondes, la consommation moyenne typique est de 150~ W (50μA sous 3,6 V). Celle-ci peut être encore réduite en augmentant l'intervalle de transmission si la configuration des lieux le permet.

Avec un intervalle de transmission de 30 secondes, les bornes disposent d'une autonomie d'environ 5 ans.

Information automatique de niveau de « pile faible »

Afin de simplifier l'entretien des piles et de sécuriser le système, une information est envoyée automatiquement vers Softguard lorsque la pile d'une borne faiblit et doit être changée. Cette information, qui est contenue dans le message de la borne, sera envoyée à la base par tout portatif passant à proximité. Le système est donc particulièrement fiable puisqu'il est impossible de se couvrir avec des bornes inopérantes (dans la mesure où il y a régulièrement des portatifs en circulation dans les locaux).

• Identité unique de chaque borne

Chaque borne est unique et ne peut pas être reproductive, assurant une parfaite sécurité du système.

L'intervalle d'émission de la borne est facilement programmable parmi les valeurs suivantes : 0, 3, 10 secondes.

Un CRC ajouté à l'identité permet de sécuriser totalement la transmission et d'éviter de « fausses réceptions ».

Reduce Istruction Set Computer. *CRCD cyclic Redundancy Code Le calcul de CRC peut au récepteur d'un message de verifier que les données transmises ne contiennent pas d'erreurs.

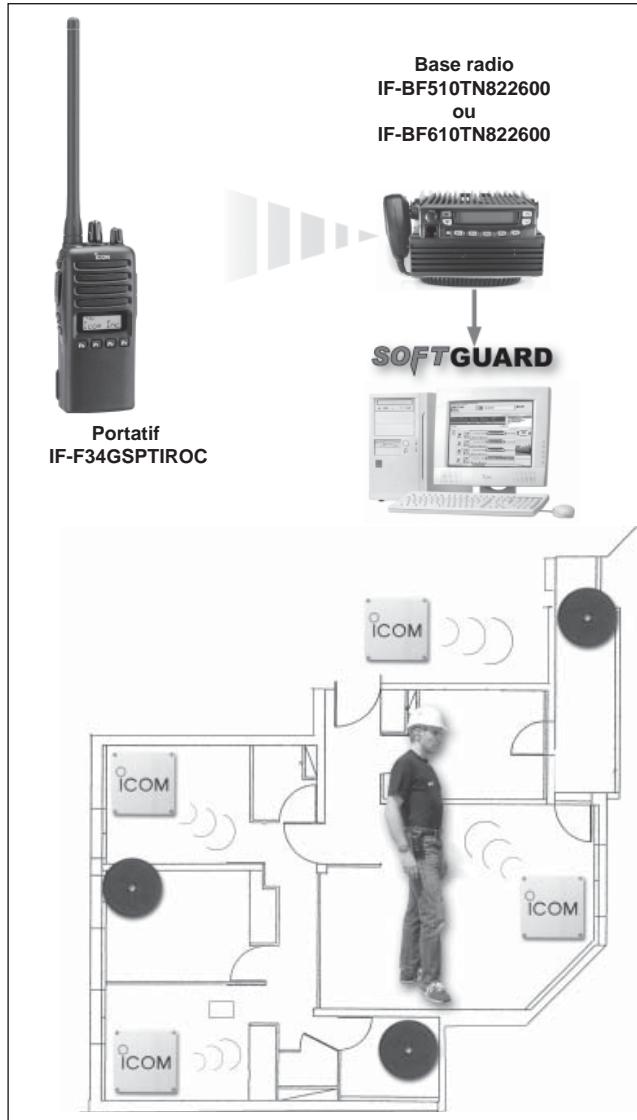

Équipements nécessaires pour le système :

-Un ou plusieurs portatifs de localisation IF-F34GS PTIROC/F44GSPTIROC

-Plusieurs bornes IF-ELTXLOC/BE (nombre à déterminer selon la zone à couvrir) -Plusieurs badges IF-BADGEEURO (nombre à déterminer selon la zone à couvrir) -Suivant configuration : - SOFTGUARD : une base IF-BF610TN822600 avec IF-OPCF600 et logiciel SOFTGUARD plus IF-PC600 et micro de table

Pour une sécurité maximum, l'équipement fixe (base radio) interroge à intervalles réguliers le portatif qui envoie systématiquement un accusé de réception (fonction désactivable). Le PC sécurité surveille ainsi automatiquement l'utilisateur du portatif pour assurer sa protection.

La sécurité positive est activable de façon discrète, c'est-à-dire sans aucune manifestation auditive ni indication sur l'affichage du portatif. Elle renvoie en même temps le niveau de la batterie du portatif (avec le logiciel SOFTWARE).

Possibilité de contrôle la mise sous tension ou l'arrêt du portatif par Softguard. Évite l'arrêt du portatif par erreur pendant une Ronde.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
