Intitulé	Description
Type de produit	VHF marine portable
Caractéristiques techniques principales	Fréquence : 156.000 à 163.425 MHz, 6W de puissance de sortie, 10 canaux météo, 200 canaux programmables
Alimentation électrique	Batterie rechargeable Li-ion 1500 mAh, autonomie jusqu'à 12 heures
Dimensions approximatives	Dimensions : 58 x 130 x 38 mm
Poids	Environ 300 g (avec batterie)
Compatibilités	Compatible avec les accessoires ICOM, tels que les microphones et les supports de charge
Type de batterie	Batterie Li-ion rechargeable
Tension	7.4 V
Puissance	6W (max), 1W (low)
Fonctions principales	Appel d'urgence, fonction de scan, fonction de verrouillage, étanchéité IPX7
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau ICOM
Sécurité	Utiliser uniquement des accessoires homologués, respecter les réglementations maritimes locales
Informations générales utiles	Idéal pour les plaisanciers, les pêcheurs et les professionnels de la mer

FOIRE AUX QUESTIONS - IC-M71 ICOM

Comment allumer l'ICOM IC-M71 ?

Pour allumer l'ICOM IC-M71, appuyez longuement sur le bouton d'alimentation situé sur le dessus de l'appareil jusqu'à ce que l'écran s'illumine.

Que faire si l'ICOM IC-M71 ne reçoit pas de signal ?

Vérifiez que l'antenne est correctement connectée et en bon état. Assurez-vous également que vous êtes sur la bonne fréquence et que le volume est suffisamment élevé.

Comment changer la batterie de l'ICOM IC-M71 ?

Pour changer la batterie, retirez la batterie usagée en faisant glisser le verrou de déverrouillage, puis insérez la nouvelle batterie en vous assurant qu'elle est bien fixée.

Que faire si l'écran de l'ICOM IC-M71 est noir ?

Essayez de redémarrer l'appareil en éteignant puis en rallumant l'ICOM IC-M71. Si le problème persiste, vérifiez l'état de la batterie ou contactez le support technique.

Comment régler le volume sur l'ICOM IC-M71 ?

Utilisez le bouton de volume situé sur le côté de l'appareil pour augmenter ou diminuer le volume audio selon vos préférences.

Comment vérifier la charge de la batterie de l'ICOM IC-M71 ?

L'ICOM IC-M71 affiche l'état de la batterie sur l'écran. Lorsque l'indicateur de batterie est bas, rechargez l'appareil immédiatement.

Comment réinitialiser les paramètres de l'ICOM IC-M71 ?

Pour réinitialiser les paramètres, maintenez enfoncé le bouton de menu pendant environ 5 secondes, puis suivez les instructions à l'écran.

L'ICOM IC-M71 est-il étanche ?

Oui, l'ICOM IC-M71 est conforme à la norme IPX7, ce qui signifie qu'il peut résister à une immersion dans l'eau jusqu'à 1 mètre pendant 30 minutes.

Comment configurer les canaux sur l'ICOM IC-M71 ?

Pour configurer les canaux, accédez au menu de configuration, sélectionnez 'Canaux', puis suivez les instructions pour ajouter ou modifier les canaux souhaités.

Que faire en cas de problème de portée ?

Assurez-vous que l'antenne est correctement installée et qu'il n'y a pas d'obstacles majeurs entre vous et l'autre appareil. Testez également l'appareil dans un environnement ouvert.

MODE D'EMPLOI IC-M71 ICOM

Avec HP externe : 200mA

• Consommation (à 7,4 V DC)
  Tx à 6W
  Tx à 1W
  Rx avec AF max.
  Avec HP interne
• Température d'utilisation
  Impedance de I'antenn
• Poids (approx.)
• Etanchéité

1,7A
0,7A

400mA
200mA
-15°C à +55°C
50Q (SMA)
280g (ayece BP 245)
2009(uv3B1-216)

IP-x8(1,5mpendant1/2h)

Accessoires fournis avec la VHF :

• Batterie Li-Ion BP-245
  Chargeur BC-166
  Alimentation secteur BC-147E
• Clip ceinture MB-103
  Antenne couple
• Dragonne
• Notice en Français

EMISSION

· Puissance (Hi/Mid/Low) 6/3/1W
- Stabilité en fréquence : ± 5,0kHz
Distortion harmonique audio : moins de 10% (à 60%)

Erreur fréquence ±1,5kHz
- Rayonnement non essentiel : moins de 0,25 μW
(< 2 GHz)

moins de 1 W ( >2GHz )

• Puissance du canal adjacent :70dB

RECEPTION

Sensibilité (20dB SINAD) : -2dBμ emf typique
Sensibilité duquelch : -6dBμ emf typique
- Sélectivité du Canal adj. : 70dB
Taux de réjet, réception : 70dB
Taux de rejeet dintermodulation:68dB
Taux de bruit et renflement : 40dB
·Puissance audio

Haut-parleur interne 0,6W
Haut-parleur externe 0,2W

(a 10% de dist. sous 8

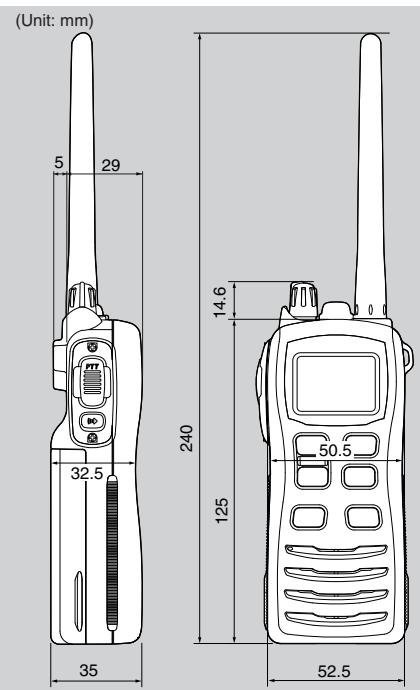

DIMENSIONS

ACCESSIONS

BP-245 PACK BATTERIE
7,4V / 2000mAh batterie Li-Ion. Autonomie + AD-
de 15-16h en utilisen
* Tx (6W) : 5% Rx : 5% veille : 90%
BC-166 CHARGEUR SOCLE
+ BC-147E ALIMENTATION SECTEUR
Pour charger la BP-245 en 10 à 12h environ.

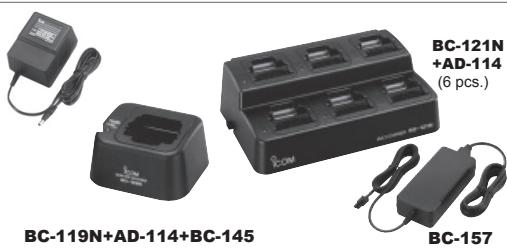

BC-119N CHARGEUR RAPIDE
+AD-114 ADAPTATEUR
+ BC-145E ALIMENTATION SECTEUR
Pour une charge rapide de la batterie (environ 3h).

BC-121N MULTI-CHARGEUR 6 POSTES
+AD-114 ADAPTATEUR
+ BC-157 ALIMENTATION SECTEUR
Pour une charge rapide de 6 portatifs ou
batteries (6 AD-114 sont nécessaires).
(environ 3h).

CP-17L CABLE ALLUME-CIGARE pour
BC-166 ou BC-119N
OPC-515L CABLE ALIMENTATION
Câble de charge 12V pour BC-147 ou BC-119N (12-16V DC)
OPC-656 CABLE ALIMENTATION
Cable de charge 12V pour BC-121
(12-16V DC)
MB-86 CLIP CEINTURE CROCODILE
PIVOT
MB-103 CLIP CEINTURE CROCODILE

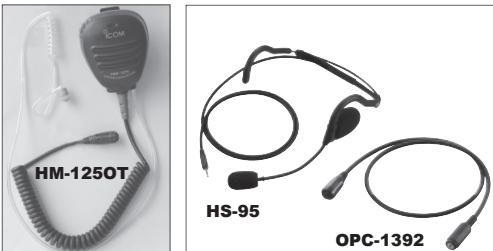

HM-125 MICROPHONE HAUT-PARLEUR

Compact,étanche IP-x7 (1 m/30 min.).

HM-1250T MICROPHONE HAUT

PARLEUR AVEC OREILLETTE TRAN

Attention ces accessoires ne sont pas

étanches :

HS-94 ORELL LETTE MICROPHONE
HS-04 MICROPHERE CASQUE LEG
HS-97* LARYNGOPHONE

• OPG-1392 CABLE ADAPTATEUR POUR

ACCESSIONS AUDIO

Ces accessoires peuvent etre utilisés avec

la fonction VOX (déclenchement du PTT par

la voix).

Autres accessoires disponibles, nous consulter.

Les specifications et informations données dans ce document peuvent etre modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulnais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEBICOM:http://www.icom-france.com

E-mail: [e-mail]

ICOM

CACHEDISTRIBUTEUR

1

Des caractéristiques inégalées pour une VHF marine incontournable !

COM

Une VHF marine d'exception !

VHF MARINE ETANCHE

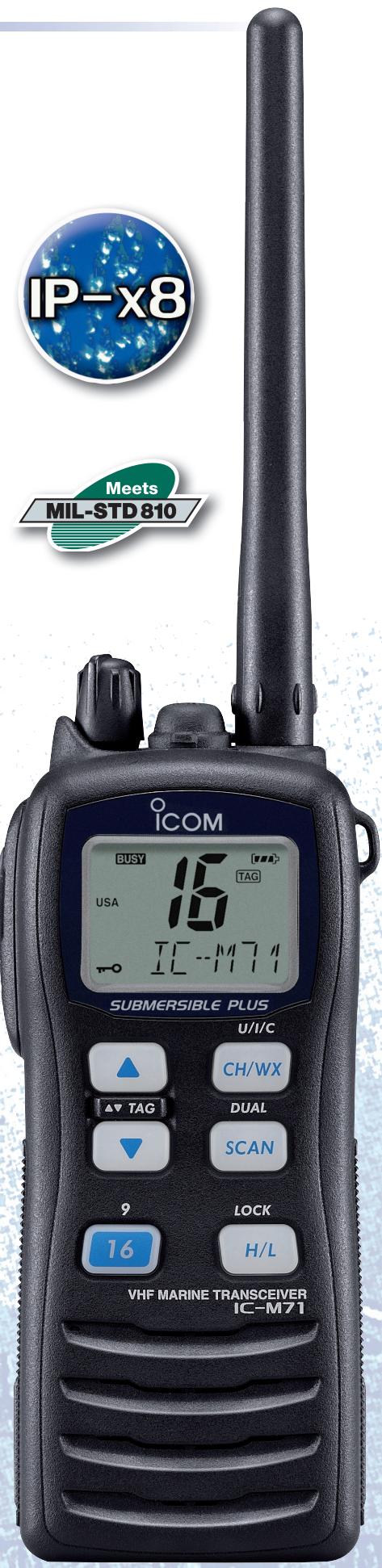

IC-M71

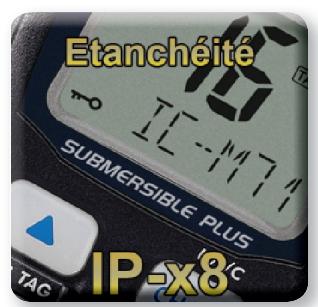

Compacte et 100% étanche

Avec des dimensions de seulement 52.5(L) × 125(H) × 30(P) mm et un poids de 280g (avec BP-245), l'IC-M71 fait partie des VHF marine les plus compactes et les plus légères du marché.

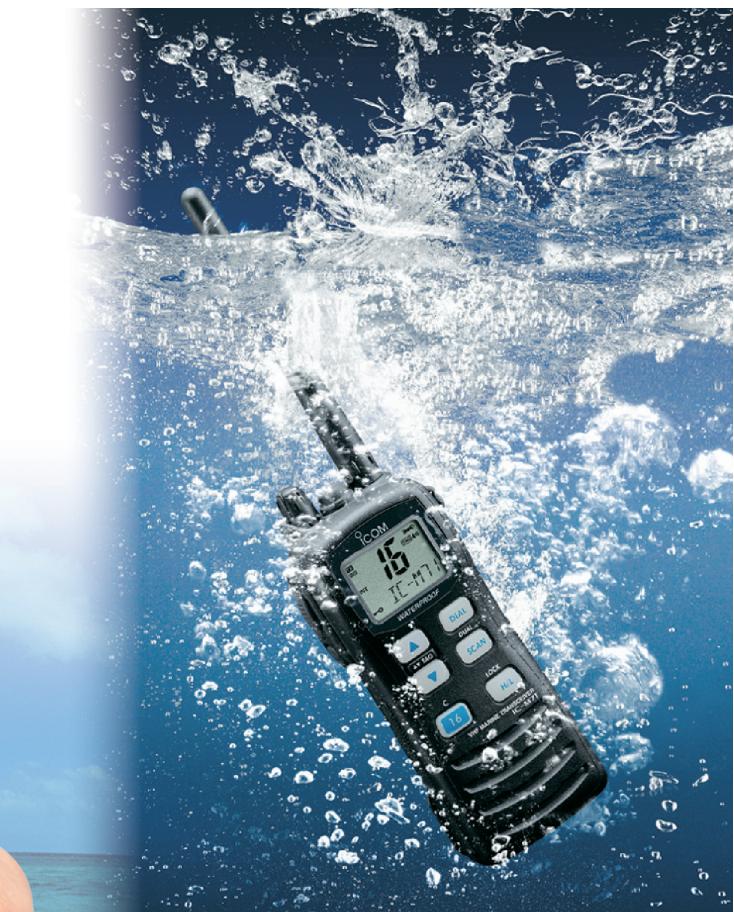

Totalement submersible, elle offre en exclusivite une etanchete IP-X8 (30min à 1,50m de profondeur).

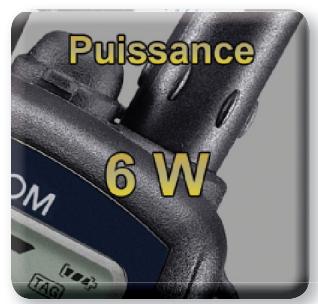

Puissance d'émission : 6W et Puissance audio : 600mW

La puissance exclusive d'émission de 6W de l'IC-M71 permet de réaliser des communications sur une grande distance.

L'ampli BTL intégré double la puissance de l'audio et fournit une acoustique de 600mW pour un son fort et clair même en milieu bruyant.

Grande autonomie

La batterie Lithium-lon de 2000mAh (BP-245) fournie d'origine offre une autonomie de plus de 15h, soit presque deux fois plus qu'une batterie Ni-Cd classique et conserve la charge trois fois plus longtemps (RX : 5% - TX : 5% - Veille : 90%)

Contrairement aux batteries classiques, il n'est plus nécessaire d'attendre une décharge complète de la batterie avant de la mesure en charge (pas d'effet mémoire).

Utilisation simple et intuitive

L'ensemble des fonctions accessibles d'une seule main font de l'IC-M71 une VHF moderne et innovante.

Le clavier et l'écran LCD rétro éclairés facilitent son'utilisation dans toutes les situations y compris les opérations de nuit.

Les fonctions double et triple vielle sont accessibles en une seule manipulation.

Le balayage automatique (Auto scan) permet de veiller tous les canaux, le dispositif Tag permet une gestion aisee de la liste des canaux à balayer.

L'etat de la batterie est visualisé par un indicateur graphique à 4 niveaux. De plus, à l'allumage de l'appareil, l'afficheur indique la tension de batterie (paramétrable par programmation).

La VHF est fournie avec un clip ceinture crocodile (MB-103) évitant tout décrochage accidentel de l'appareil.

ICOM

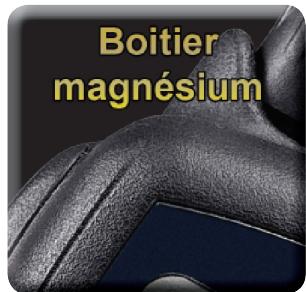

Design ergonomique et boîtier très résistant

Le boîtier effilé de l'IC-M71 permet une prise en main optimale. La coque en magnésium de l'IC-M71 est particulièrement robuste et légère. Des renforts protégent les parties sensibles du poste. Le bouton de volume crante est réservé des chocs par une protection carénée.

La touche de passage en émission (PTT) à action positive est composée d'une structure renforcée.

Fonction «AquaQuake» (éjection d'eau)

Fonction «Auto check» (contrôle automatique)

En cas d'immersion de la radio, un dispositif manuel unique permét l'évacuation de l'eau qui est restée en suspension sur la membrane du haut-parleur et du microphone.

Le système AquaQuake fait vibrer la radio en chassant l'eau par infrason. Avec ce système exclusif, l'utilisateur conserve à tout moment une parfaite qualité de communication.

L'IC-M71 intègre également une fonction "auto check" qui teste à l'allumage de la radio, les fonctions principales : étanchéité, alimentation, température d'utilisation, émission / réception, etc...

Microphone haut-parleur étanche IP-67

Le microphone haut-parleur étanche optionnel HM-125 vous permet de communiquer très facilement en gardant le portatif à la ceinture. Ce microphone est étanche selon la norme d'étanchéité IP-67 (30min à 1m de profondeur).

Un microphone avec oreillette étanche (HM-125OT) est également disponible en option pour les utilisateurs en milieu bruyant (utilisation à proximé d'un moteur...).

Chargeur multi support et charge multiple en option

Le chargeur BC-166 livre avec l'IC-M71 peut être posé sur une table ou fixé sur une paroi (système de blocage de la batterie). Il permet au choix de charger la VHF ou la batterie seule.

Livré d'origine avec l'adaptateur secteur BC-147E, le chargeur peut également être alimenté avec le cable 12V allume-cigares CP-17L pour un branchement à bord du bateau.

Un chargeur multiposte (6 postes) est disponible en option (BC-121N + AD-114 + BC157).

Et plus encore :

• 70 canaux privés programmables
• Mode d'économie d'énergie
• Fonction Vox intégrée
• « Bip » des touches paramétrables
• Verrouillage du clavier
• Touche d'accès direct au canal 16
• Version scrambleur disponible
• Etc.
