Intitulé	Description
Type de produit	Émetteur-récepteur VHF marin
Caractéristiques techniques principales	Fréquence : 156.000 - 163.425 MHz, 25W de puissance d'émission
Alimentation électrique	12V DC
Dimensions approximatives	Dimensions : 155 x 110 x 100 mm
Poids	1.2 kg
Compatibilités	Compatible avec les antennes VHF marines standard
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12V DC
Puissance	25W (max)
Fonctions principales	DSC (Digital Selective Calling), fonction de réception météo
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau ICOM
Sécurité	Conforme aux normes de sécurité maritimes, étanchéité IPX7
Informations générales utiles	Idéal pour les plaisanciers, installation facile sur tableau de bord

FOIRE AUX QUESTIONS - IC-M304 ICOM

Comment allumer l'ICOM IC-M304 ?

Pour allumer l'ICOM IC-M304, appuyez sur le bouton de mise sous tension situé sur le panneau avant de l'appareil.

Pourquoi je n'entends pas de son lorsque je reçois un appel ?

Vérifiez le niveau du volume en tournant le bouton de volume. Assurez-vous également que l'antenne est correctement connectée.

Comment changer de canal sur l'ICOM IC-M304 ?

Utilisez le bouton de sélection de canal pour faire défiler les canaux disponibles. Vous pouvez également entrer directement le numéro du canal à l'aide du clavier.

Que faire si l'écran affiche 'Erreur' ?

Cette erreur peut indiquer un problème de connexion ou de configuration. Vérifiez les câbles et redémarrez l'appareil. Si le problème persiste, réinitialisez l'appareil aux paramètres d'usine.

Comment régler la squelch ?

Pour régler la squelch, tournez le bouton de squelch jusqu'à ce que le bruit de fond disparaisse. Cela vous permettra de recevoir uniquement les signaux forts.

L'ICOM IC-M304 ne se charge pas, que faire ?

Vérifiez que le câble d'alimentation est correctement connecté et que la source d'alimentation fonctionne. Essayez d'utiliser un autre câble si possible.

Comment effectuer un appel de détresse avec l'ICOM IC-M304 ?

Pour effectuer un appel de détresse, maintenez enfoncé le bouton de détresse pendant quelques secondes jusqu'à ce que l'alarme se déclenche.

Comment réinitialiser les paramètres d'usine de l'ICOM IC-M304 ?

Pour réinitialiser, maintenez enfoncé le bouton de menu pendant que vous allumez l'appareil, puis suivez les instructions à l'écran.

Où puis-je trouver le guide d'utilisation de l'ICOM IC-M304 ?

Le guide d'utilisation est disponible sur le site web officiel d'ICOM dans la section support ou documentation.

Comment configurer l'ICOM IC-M304 pour la réception FM ?

Assurez-vous que l'appareil est en mode VHF, puis sélectionnez un canal FM et vérifiez que le mode de modulation est réglé sur FM dans les paramètres.

MODE D'EMPLOI IC-M304 ICOM

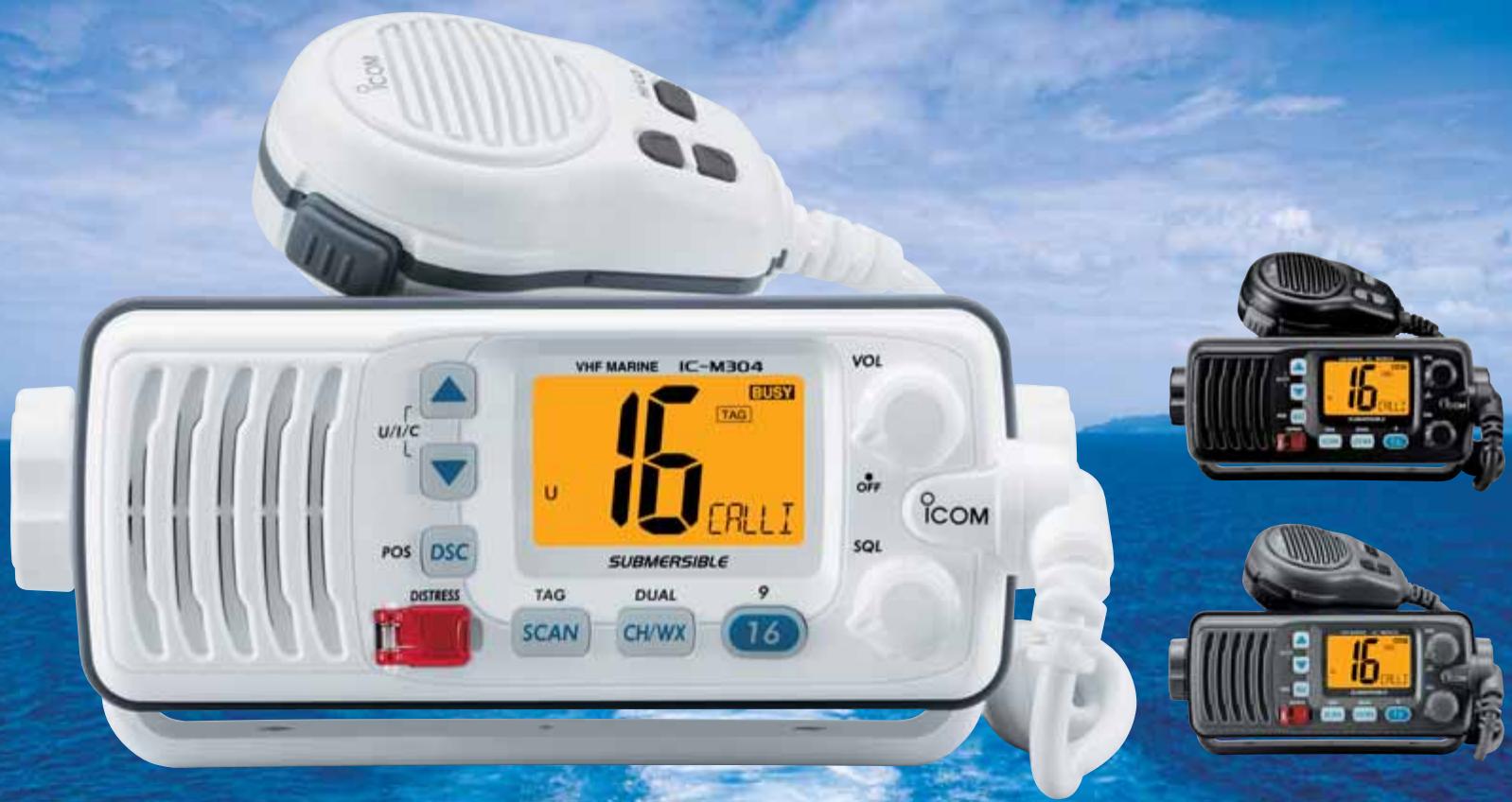

VHF marine étanche avec un grand écran et une audio puissante !

=FORCE5AUDIO

Submersible

Etanche IP-X7 (1m de profondeur pendant 30 minutes, sauf câbles)

Grand écran LCD

Les 4 niveaux de rétro-éclairage permettent de visualiser

l'ecran dans toutes les conditions météorologiques

DSC intégré

Pour les appeals de détrisse, "position request" et "position report"

Nouveau Haut-parleur “Force5Audio™”

Delivre un rendement audio amélioré avec de puissantes basses

Sélection du canal préférentiel

Selection rapide des canaux depuis le microphone

Fonction “AquaQuake”

Ejection de I'eau par infra-sons (seche le haut-parleur)

Canaux météo avec alerte

Ne loupez plus les bulletins météo

Double et Triple veille

Veillez le canal 16 et/ou le canal préférentiel tout en utilisant un autre canal

SPECIFICATIONS

GENERAL
• Fréquences couvertes
Emission	: 156,025–157,425MHz
Réception	: 156,050–163,275MHz
• Canaux utilisables	: USA, CAN, INT, WX
• Type d'émission	: 16K0G3E, 16K0G2B
• Alimentation	: 13,8V DC ±15%
• Consommation à 13,8V DC
Emission	: 5,5A (à 25W)
Réception	: 1,5A (à AF max.)
• Température d'utilisation	: -20°C à +60°C
• Impédance antenne	: 50Ω (SO-239)
• Dimensions	: 153 × 67 × 133mm (L x H x P, hors projections)
• Poids (approx.)	: 825g
• Format NMEA	: NMEA version 2.0 ou 3.01 RMC, GGA, GNS, GLL
• Etanchéité (hors câbles)	: IP-x7 (1m pendant 30 mmn)

Les measures répondent à la norme TIA/EIA 603.

EMISSION
• Puissance	: 25W ou 1W (à 13,8V DC)
• Système de modulation	: modulation de fréquence par variation de réactance
• Excursion maximum	: ±5kHz
• Déviation maximum	: ±10ppm
• Réjection du canal adjacent	: Moins de -70dB (à 25W)
• Puis. du canal adjacent	: Plus de 70dB
• Disto. harmonique audio	: Moins de 10% (à 60% dev.)
• Modulation résiduelle	: Plus de 40dB

RECEPTION

• Fréquence intermédiaire	: 1ère 21,7MHz, 2ème 450kHz
• Sensibilité	: 0,22μV typical à 12dB SINAD
• Sensibilité du Squelch	: moins de 0,22μV
• Sensibilité du canal adj.	: Plus de 70dB
• Réjec. d'émission indésirable	: Plus de 70dB
• Intermodulation	: Plus de 70dB
• Bruit etRonflement	: Plus de 40dB
• Puisance audio	: 4,5W typique à 10% distorsion sous 4Ω

ACCESSIONS

HM-164B/164SW/164G MICROPHONE Disponible en noir, blanc et gris

• MB-69
  KIT DE MONTAGE
  Permet de fixer
  l'IC-M304 en position verticale sur un tableau de bord

• MB-92 CAPOT DE PROTECTION
  Protège l'IC-M304 des embruns et du soleil (lorsqu'il n'est pas utilisé

Couleurs disponibles :
- Noir - Blanc - Gris
Accessories fournis :
- Microphone Câble d'alimentation DC
- Berceau de montage

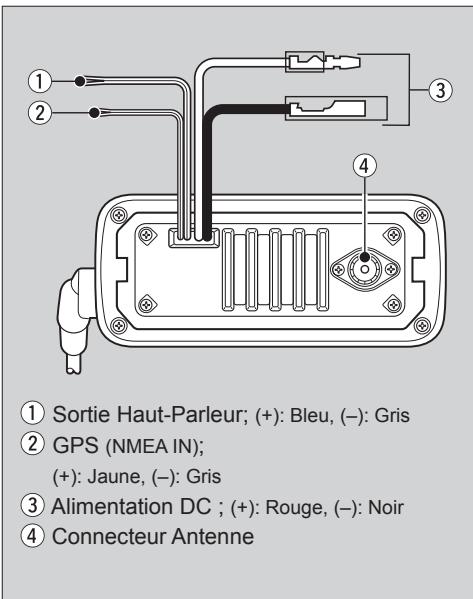

CONNEXIONSARRIERES

le logo FORCE5AUDIO est une marque déposée d'Icom Inc. (Japan) aux Etats-Unis.

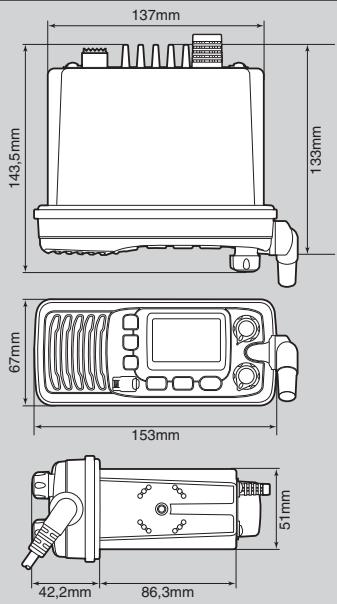

DIMENSIONS

Les specifications et informations données dans ce document peuvent etre modifiées sans préavis.
