Intitulé	Description
Type de produit	Émetteur-récepteur VHF/UHF
Caractéristiques techniques principales	Fréquence : 136-174 MHz (VHF), 400-480 MHz (UHF), 1000 canaux, 12,5/20/25 kHz de largeur de bande
Alimentation électrique	Alimentation 13.8 V CC
Dimensions approximatives	210 x 90 x 40 mm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec les accessoires ICOM, y compris microphones et haut-parleurs externes
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	13.8 V CC
Puissance	Max 50 W (VHF), 45 W (UHF)
Fonctions principales	Fonctionnalités de communication bidirectionnelle, scan des canaux, fonction de verrouillage, réglage de la puissance d'émission
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente ICOM
Sécurité	Respecter les normes de sécurité lors de l'utilisation, éviter l'exposition à l'humidité
Informations générales utiles	Idéal pour les professionnels de la sécurité, les services d'urgence et les applications industrielles

FOIRE AUX QUESTIONS - IC-FR6100 ICOM

Comment configurer les fréquences sur l'ICOM IC-FR6100 ?

Pour configurer les fréquences, utilisez le bouton 'Menu' pour accéder aux paramètres, puis sélectionnez 'Fréquence' pour entrer la valeur souhaitée.

Pourquoi je ne reçois pas de signal sur mon IC-FR6100 ?

Assurez-vous que l'antenne est correctement connectée et que vous êtes sur la bonne fréquence. Vérifiez également les réglages de volume et de squelch.

Comment réinitialiser l'ICOM IC-FR6100 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'Power' tout en appuyant sur le bouton 'Menu' jusqu'à ce que l'écran clignote.

Puis-je utiliser des accessoires tiers avec l'ICOM IC-FR6100 ?

Oui, mais assurez-vous que les accessoires sont compatibles avec le modèle IC-FR6100 pour éviter tout dommage.

Comment mettre à jour le firmware de l'ICOM IC-FR6100 ?

Téléchargez le logiciel de mise à jour depuis le site officiel d'ICOM, puis suivez les instructions fournies pour connecter l'appareil à votre ordinateur.

Quelle est la portée maximale de l'ICOM IC-FR6100 ?

La portée peut varier en fonction des conditions environnementales, mais en général, elle peut atteindre jusqu'à 10 km en terrain dégagé.

Comment régler le squelch sur l'ICOM IC-FR6100 ?

Utilisez le bouton de réglage du squelch pour ajuster le niveau jusqu'à ce que le bruit de fond soit éliminé et que vous puissiez entendre clairement les transmissions.

L'IC-FR6100 ne s'allume pas, que faire ?

Vérifiez que la batterie est chargée et correctement installée. Si le problème persiste, essayez de remplacer la batterie.

Comment activer la fonction de scan sur l'ICOM IC-FR6100 ?

Appuyez sur le bouton 'Scan' pour activer la fonction de scan. Vous pouvez également définir les canaux à scanner via le menu.

Est-ce que l'ICOM IC-FR6100 est étanche ?

L'ICOM IC-FR6100 a une résistance à l'eau, mais il est recommandé de ne pas l'exposer à des conditions extrêmes ou à une immersion prolongée.

MODE D'EMPLOI IC-FR6100 ICOM

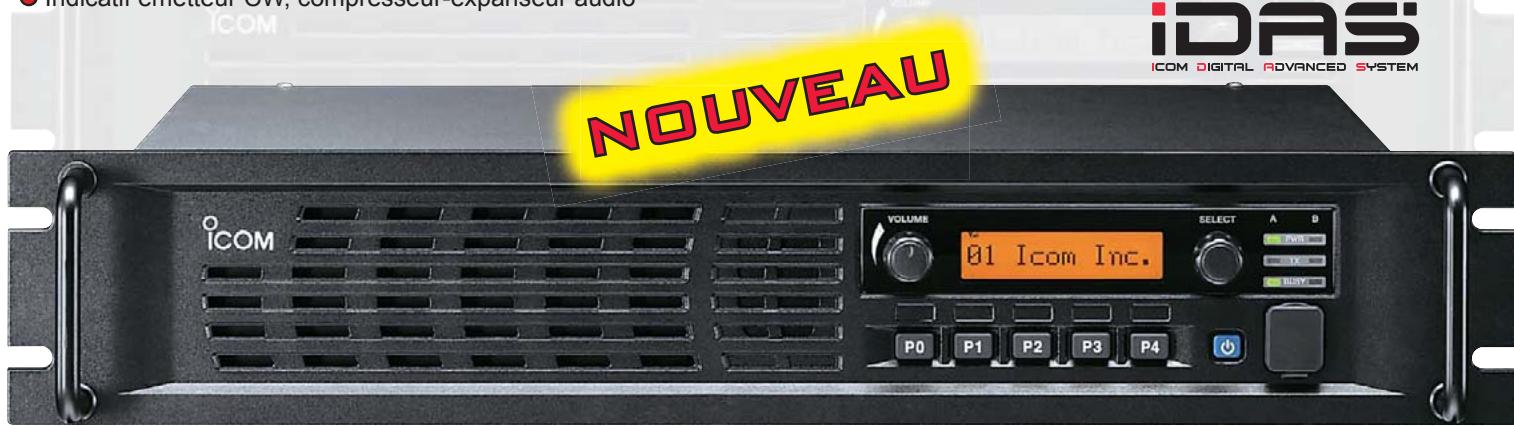

Ce relais de nouvelle génération offre en exclusivité des communications numériques (IDAS).

Pour une migration en douceur, il propose également des fonctions analogiques très complètes.

Caractéristiques

Relais hybride analogique/numérique IDAS - Espacement de bande de fréquence 12,5 kHz (analogique), 6,25 kHz (numérique) - Boîtier compact : hauteur de 2 U pour montage en rack 19 pouces - Signalisations multi-CTCSS, DTCS en analogique et décodeur de code numérique RAN - Encodeur-décodeur 5 tons et DTMF (en analogique) - Mode base / relais - Possibilité d'installer deux modules RF dans le rack pour une configuration 2 canaux (avec option UR-FR5100 ou UR-FR6100, prévoir duplexeur) - Écran 12 caractères à matrice de points et 32 canaux mémoires - Balayage normal et prioritaire - Puissance 25 W (version 50 W réf. : IF-FR5000) - Connecteur d'accessoires (D-sub 25 broches) pour la connexion de périphériques externes - Mode brouillage vocal à inversion intégré et platine optionnelle UT-109R / UT-110R pour une sécurité renforcée (pour le mode FM analogique) - Cryptage intégré en numérique - Indicatif émetteur CW, compresseur-expanseur audio.

Accessoires : Module canal supplémentaire UR-FR5100 (VHF) ou UR-FR6100 (UHF).

Ce relais permet l'installation de deux modules RF (option pour bénéficier de deux canaux de communication).

Général

• Fréquences couvertes

136 à 174 MHz

400 à 470 MHz

450 à 520 MHz

• Nombre de canaux
• Espacement des canaux

25/12,5/6,25 kHz

30/15/7.5 kHz

Impédance Antenne

• Alimentation électrique
• Consommation électrique (approximative)

Tx 50 W

Rx audio. maxi

Veille 500 mA

:15A

:1.9A

: 400 mA (ventilateur coupé)

• Température d'utilisation
• Dimensions (L × H × P) Poids

-30°C à +60°C. 483 × 88 × 260 mm. 5,6 kg (approx.)

Émetteur

• Puissance d'émission
• Erreur de fréquence
• Rayonnement non essentiel : 80 dB typ.
• Niveau de renflement et bruit FM : 50/45 dB typ. (Large/Étroit). Distorsion audio : 1 % typ. (déviation 40 %).

Récepteur

Fréquences intermédiaires : 46,35 MHz / 450 kHz (1ère / 2ème) Sensibilité FM (L, E) : 5 µV - Réception non-sélective Intermodulation Puissance de sortie audio

: 46,35 MHz / 450 kHz (1er / 2e)

: 0,30 µV typ. (à 12 dB SINAD) : 0,25 µV typ. (à taux d'erreurs

: 90 dB typ. (Large/Étroit) : 78 dB typ. (Large/Étroit) : 4 W typ. à 5 % de distorsion

sous une charge de 4 Ω

Livré d'origine sans alimentation 220 V et sans duplexeur (disponible sur demande)

Existe en version avec alimentation et duplexeur (réf. : IF-FR5100D 220 V).
