TSX100-0501IFS - Chauffage électrique ACOVA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage électrique à circulation de fluide, sèche-serviettes
Marque	ACOVA
Modèle	TSX100-0501IFS
Alimentation électrique	230 V ~ 50 Hz, classe II
Protection	Protégé contre les projections d'eau (volume 2 et 3 selon NFC 15.100)
Dimensions de la télécommande	130 x 80 x 16 mm
Alimentation de la télécommande	3 piles alcalines LR03 (AAA) 1,5 V
Portée de la télécommande	8 m en champ libre
Plage de température réglable	Confort: 5°C à 37°C, Économique: 5°C à 37°C, Hors-gel: 0,5°C à 10°C
Fonctions principales	Programmation hebdomadaire, modes Confort/Éco/Hors-gel/Arrêt, boost soufflant, télécommande infrarouge, fil pilote 6 ordres
Entretien et nettoyage	Nettoyer le filtre du soufflant à l'eau tiède ou à l'aspirateur toutes les 200 heures environ ; nettoyer les parois avec de l'eau savonneuse tiède ; ne pas utiliser de produits abrasifs
Sécurité	Barreau chauffant le plus bas à min. 600 mm du sol pour éviter les brûlures des enfants ; détection de surchauffe ; arrêt automatique en cas de défaut ; fil pilote isolé si non utilisé
Pièces détachées et réparabilité	Contacter le service après-vente ou l'installateur ; ne pas ouvrir le réservoir d'huile soi-même
Informations générales	Radiateur livré prêt à l'emploi, rempli d'huile minérale thermique inaltérable ; conforme aux directives CEE et normes EN 60.335

FOIRE AUX QUESTIONS - TSX100-0501IFS ACOVA

Comment régler la température de confort ?

Pour régler la température de confort, accédez au niveau de configuration 1 (appui long de 2 secondes sur la touche de configuration), puis paramétrez U.05. Utilisez les touches + et - pour ajuster la température entre 5°C et 37°C par pas de 0,5°C.

Comment nettoyer le filtre du soufflant ?

Après environ 200 heures de fonctionnement, le voyant orange FILTER s'allume. Éteignez le soufflant, retirez le filtre à l'arrière et nettoyez-le à l'eau tiède ou à l'aspirateur. Remettez-le en place en position haute, puis appuyez 5 secondes sur le bouton de réinitialisation.

La télécommande ne fonctionne plus, que faire ?

Vérifiez d'abord l'état des piles (3 piles alcalines AAA). Si nécessaire, remplacez-les en respectant les polarités. Si l'écran reste éteint, retirez la languette d'isolement lors de la première mise en service. Assurez-vous également qu'aucun obstacle ne bloque le signal infrarouge entre la télécommande et le récepteur sur le radiateur.

Quelle est la portée de la télécommande infrarouge ?

La portée de la télécommande infrarouge est d'environ 8 mètres en visée directe. Pour une transmission optimale, placez la télécommande à 150 cm du sol, à au moins 50 cm du radiateur et de toute source de chaleur.

Comment programmer un programme hebdomadaire ?

Accédez au niveau de configuration 1 (appui de 2 secondes), sélectionnez U.04, puis choisissez U.23 CRÉER. Suivez les étapes pour définir les jalons (heure et mode) pour chaque jour. Utilisez les touches + et -, la touche mode pour choisir le mode (Confort, Éco, etc.) et la touche boost pour activer le soufflant. Terminez en appuyant 2 secondes sur mode.

Que signifie le voyant rouge sur le radiateur ?

Le voyant rouge indique un défaut de surchauffe du soufflant. Éteignez le soufflant, vérifiez que l'entrée d'air n'est pas obstruée et que le filtre est propre. Attendez 10 minutes, puis réinitialisez en appuyant 5 secondes sur le bouton poussoir.

Puis-je utiliser le radiateur sans télécommande ?

Oui, le radiateur peut fonctionner sans télécommande en utilisant le bouton poussoir sur le boîtier électronique. En mode manuel, vous pouvez sélectionner les modes Confort, Éco ou Hors-gel directement sur le radiateur. Cependant, la programmation hebdomadaire nécessite la télécommande.

Comment installer la télécommande au mur ?

Retirez le support mural de la face arrière de la télécommande. Fixez le support au mur à l'emplacement choisi (à environ 150 cm du sol). Encliquetez ensuite la télécommande sur son support.

Le radiateur ne chauffe pas, que vérifier ?

Vérifiez que l'appareil est correctement branché et que l'interrupteur est en position marche (voyant vert allumé). Assurez-vous que la télécommande est en mode marche et qu'elle envoie bien un ordre de chauffe (vérifiez l'affichage). Si le radiateur est relié à une centrale de programmation, consultez sa notice. En cas de persistance, contactez le SAV.

Quelles sont les précautions de sécurité pour les enfants ?

Pour éviter tout risque de brûlure, installez le radiateur de manière à ce que le barreau chauffant le plus bas soit à au moins 600 mm du sol. Surveillez les enfants pour qu'ils ne jouent pas avec l'appareil. Ne couvrez pas entièrement le radiateur et ne placez pas d'objets devant l'entrée d'air du soufflant.

MODE D'EMPLOI TSX100-0501IFS ACOVA

Nous vous remercions d'avoir acheté ce radiateur. Elaboré avec le plus grand soin selon notre charte qualité, nous vous en souhaitons une entière satisfaction.

Pour profiter pleinement de toutes ses possibilités, nous vous invitons à lire attentivement cette notice et à la conserver à proximité de votre appareil.

Merci de votre confiance.

Version électrique

Version électrique fixe

Version électrique pivotant

Version eau chaude

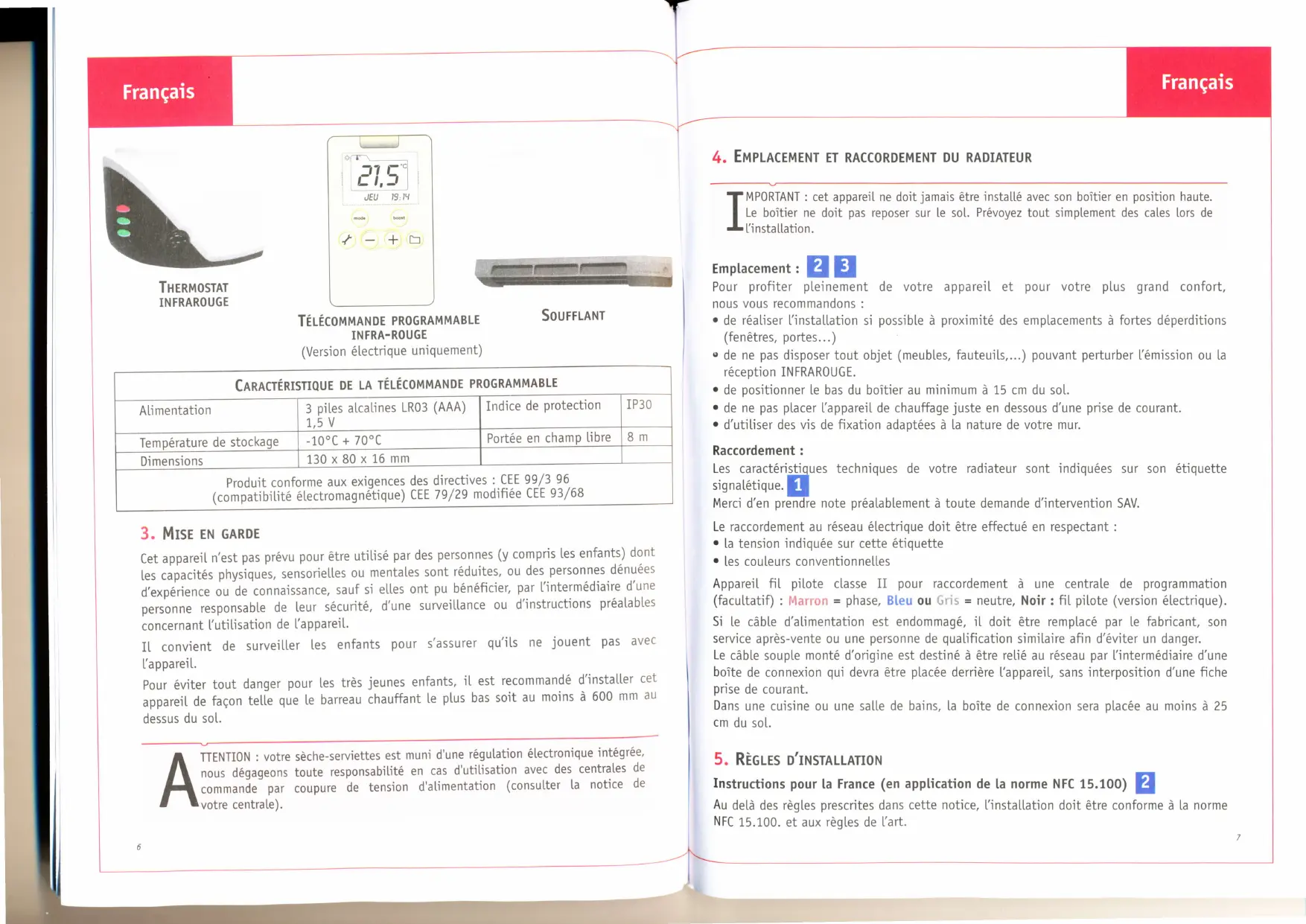

THERMOSTAT INFRAROUGE

TELECOMMANDE PROGRAMMABLE INFRA-ROUGE (Version électrique uniquement)

SOUFFLANT

CHARACTERISTIQUE DE LA TELÉCOMMANDE PROGRAMMABLE

Alimentation	3 piles alcalines LR03 (AAA) 1,5 V	Indice de protection	IP30
Température de stockage	-10°C + 70°C	Portée en champ libre	8 m
Dimensions	130 x 80 x 16 mm
Produit conforme aux exigences des directives : CEE 99/3 96 (compatibilité electromagnétique) CEE 79/29 modifiée CEE 93/68

3. Mise en GARDE

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer cet appareil de façon telle que le barreau chauffant le plus bas soit au moins à 600 mm au-dessus du sol.

ATTENTION : votre sèche-serviettes est muni d'une régulation électronique intégrée, nous dégageons toute responsabilité en cas d'utilisation avec des centrales de commande par coupure de tension d'alimentation (consulter la notice de votre centrale).

4. Emplacement et raccordement du radiateur

IMPORTANT : cet appareil ne doit jamais être installé avec son boîtier en position haute. Le boîtier ne doit pas reposer sur le sol. Prévoyez tout simplement des cales lors de l'installation.

Pour profiter pleinement de votre appareil et pour votre plus grand confort, nous vous recommandons :

• de réaliser l'installation si possible à proximité des emplacements à fortes déperditions (fenêtres, portes...)
• de ne pas disposer tout objet (meubles, fauteuils,...) pouvant perturber l'émission ou la réception INFRAROUGE.
• de positionner le bas du boîtier au minimum à 15 cm du sol.
• de ne pas placer l'appareil de chauffage juste en dessous d'une prise de courant.
• d'utiliser des vis de fixation adaptées à la nature de votre mur.

Raccordement :

Les caractéristiques techniques de votre radiateur sont indiquées sur son étiquette signalétique. 1

Merci d'en prendre note préalablement à toute demande d'intervention SAV.

Le raccordement au réseau électrique doit être effectué en respectant :

• la tension indiquée sur cette étiquette
• Les couleurs conventionnelles

Appareil fil pilote classe II pour raccordement à une centrale de programmation (facultatif) : Marron = phase, Bleu ou Gris = neutre, Noir : fil pilote (version électrique).

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Le câble souple monté d'origine est destiné à être relié au réseau par l'intermédiaire d'une boîte de connexion qui devra être placée dérivée l'appareil, sans interposition d'une fiche prise de courant.

Dans une cuisine ou une salle de bains, la boîte de connexion sera placée au moins à 25 cm du sol.

5. Règles d'installation

Instructions pour la France (en application de la norme NFC 15.100) 2

Au-delà des règles prescrites dans cette notice, l'installation doit être conforme à la norme NFC 15.100 et aux règles de l'art.

Cet appareil est de classe II. Il est protégé contre les projections d'eau et peut être installé dans les volumes 2 et 3, sous réserve que les organes de régulation électrique ne puissent être touchés par une personne utilisant la baignoire ou la douche. Il ne doit pas être raccordé à une borne de terre.

Il est rappelé qu'un dispositif de coupure omnipolaire conformément à la norme NFC 15.100 est obligatoire. Dans une salle de bain ou de douche, veillez à protéguer la ligne électrique par un dispositif différentiel haute sensibilité 30mA.

Instructions pour les autres pays

L'installation doit être conforme aux normes en vigueur et aux règles de l'art du pays dans lequel elle est mise en œuvre.

6. Mise en service et installation de la télécommande

Pour la première mise en service, faites glisser le couvercle et tirez la languette d'isolement des piles.

Pour un changement de piles, mettez les piles en place en respectant les polarités +/-. Ne jamais utiliser de piles rechargeables. Utilisez impératifement des piles - alcalines 1,5 V type AAA LRO3.

Après un changement de piles, l'affichage de la date clignote. Il faut reconfigurer le jour et l'heure.

Voir configuration niveau 1 U.01, U.02 et U.03

Les vieux appareils électroniques et piles usagées ne doivent pas être jetées avec les ordures ménagères. Dans le souci de protéger l'environnement, veuillez les emmener dans un site approprié de récupération ou chez votre revendeur selon les specifications nationales ou locales.

Vous pouvez installer votre télécommande sur son socle posé sur un meuble à une hauteur d'environ 150 cm et hors de la portée d'enfants ou en fixation murale.

7. Fixation MURALE de la télécommande

Retirez le support mural sur la face arrière de la télécommande.

Installez la télécommande sur son support mural.

8. Entretien de la télécommande

Pour le nettoyage de l'écran et du boîtier, utilisez un chiffon doux et légèrement humide. N'utilisez pas de dissolvants ou d'agents abrasifs.

9. Garantie de la télécommande

Avant toute réclamation, veuillez vérifier ou replacer les piles. N'effectuez en aucun cas des réparations par vos propres moyens. Nous déclinons toute responsabilité en cas de manipulation incompétente ou d'ouverture de l'appareil. Ne laissez pas les piles usées séjourner dans l'appareil (la garantie ne couvre pas les dégradations dues à des piles ayant coulé).

Pour toute réclamation, veuillez vérifier la version de votre télécommande (voir configuration niveau 1 --> U.10).

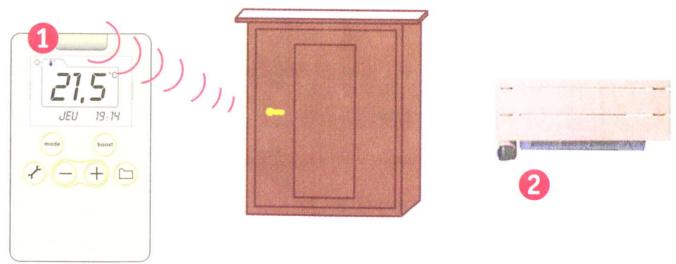

10. Installation de la télécommande

La portée du rayon infrarouge de la télécommande est limitée à environ 8 mètres en visée directe. Nous vous conseillons de vérifier, avant la fixation définitive de la télécommande, que l'emplacement retenu, de préférence sur une cloison interne, permet d'assurer une transmission correcte des rayons infrarouges.

Pour que la sonde du thermostat du radiateur réagisse correctement, la télécommande doit être placée sensiblement à 150 cm du sol, 50 cm minimum du radiateur et de tout élément produit de la chaleur (canalisation d'eau chaude, éclairage, etc.).

Dans tous les cas de figure, veillez à vous assurer que le rayon reliant la cellule infrarouge émettrice 1 à la cellule infrarouge réceptrice 2 placée sur le radiateur ne soit pas interrompu par un obstacle (meuble, drap de bain etc.).

Si le récepteur du radiateur est privé d'informations de la télécommande pour une raison quelconque (piles usées, émetteur masqué, etc.), il fonctionnera avec la dernière information reçue jusqu'à réception d'une nouvelle information.

11. Télécommande programmable à émission infra-rouge

Émetteur infra-rouge Écran d'affichage LCD

Bouton de sélection du mode de fonctionnement et arrêt chauffage.

Bouton de lancement d'une marche force du soufflant, du radiateur ou des deux.

Bouton d'accès aux modes de configuration niveau 1 ou 2.

Bouton d'incrémentation ou décrementation d'une consigne.

Bouton de sélection des onglets. (mode d'affichage).

Pour profiter pleinement de votre télécommande programmable, vous devez la configurer. Reporter-vous au chapitre configuration.

12. Configuration de la télécommande programmable

La télécommande programmable possède deux niveaux de configuration. Configuration niveau 1 (tableau 1), configuration niveau 2 (tableau 2).

Pour accéder aux modes configuration, appuyez sur le bouton

• pendant 2 secondes pour accéder au mode configuration niveau 1
• pendant 7 secondes pour accéder au mode configuration niveau 2

Le symbole clignote pendant toutes les étapes de programmation. Le paramètre U.01 « RÉGLAGE DU JOUR » s'affiche.

Appuyez sur le bouton + ou - pour choisir le paramètre clignotant puis sur la touche valider et passer au réglage suivant.

Choix du paramètre

Choix du paramètre

LUN

LUN

Validator

Validator

Vous pouvez accéder directement à un réglage en appuyant plusieurs fois sur la touche. Vous pouvez également revenir en arrière en appuyant sur la touche. Vous pouvez quitter le mode configuration après le réglage d'un paramètre en appuyant 2 secondes sur la touche de votre télécommande (mise à jour de l'heure et du jour par exemple).

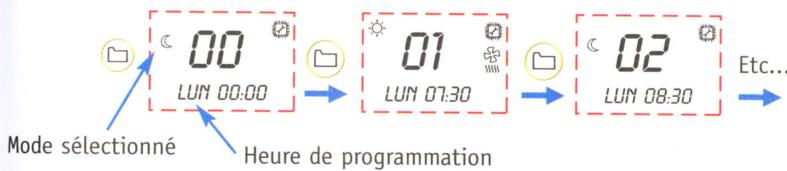

TABLEAU 1 - RÉGLAGES CONFIGURATION NIVEAU 1

N°	TYPE DE RÉGLAGE	PARAMÊTRE
U.01	Réglage du jour	lun - mar - mer - jeu - ven - sam - dim
U.02	Réglage de l'heure	De 0 à 23
U.03	Réglage des minutes	De 0 à 59

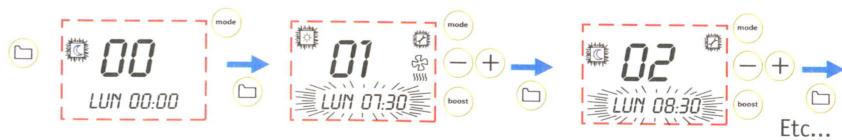

U.04	Programme hebdomàtaireATTENTION : Pour le réglage de ce paramètre reportez vous au paragraphe «Réglage programme hebdomàtaire»
U.05	Réglage température mode comfortsort	De 5°C à 37°C (pas 0,5°C)
U.06	Réglage température mode économique	De 5°C à 37°C (pas 0,5°C)
U.07	Réglage température mode hors-gel	De 0,5°C à 10°C (pas 0,5°C)
U.08	Réglage durée du «boost»	De 10 à 120 minutes (pas de 10 min.)
U.09	Réglage durée de la dérogation	De 0 à 120 minutes (pas de 10 min.)
U.10	Version de la télécommande (SAV)
U.11	Quitter

TABLEAU 2 - RÉGLAGES CONFIGURATION NIVEAU 2

N°	TYPE DE RÉGLAGE	PARAMÈTURE	ICÔNES
C.01	Choix de la langue
C.02	Choix du format horsaire	24 H - 12 H AM PM
C.03	Choix de l'unité de température	CELSIUS - FARHENHEIT	°C F
C.04	Activer - désactiver le verrouillage des commandes	BLOCAGE
C.05	Activer - désactiver le programme hebdomàtaire	HEBD OUI HEBD NON
C.06	Fil pilote standard ou modifiable	FP STAND FP MODIF FP NON
C.07	Activer - désactiver l'absence (Absence réglable de 0 à 44 jours pas 0,5)	ABS NON ABS RETOUR CONFORT ABS RETOUR PROG
C.08	Étalandage
C.09	Activer - désactiver les BOOST	BOOST S (Soufflant BOOST R (Marche forceée radiateur) BOOST SR (Radiateur + soufflant) NO BOOST (pas de BOOST)

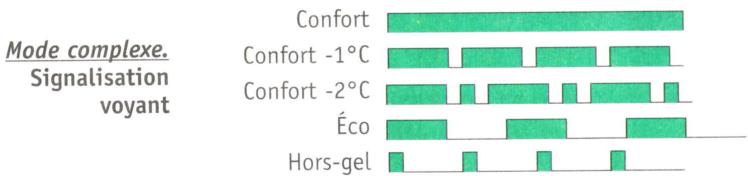

C.10	Mode d'affichage des voyageants du boîtier commande du COMPLEXE radiateur	COMPLEXE STANDARD
C.11	Quitter

13. Écran d'affichage

La télécommande programmable est équipée d'une sonde intégrée permettant l'affichage de la température ambiente. Trois écrans (ou fenêtres) d'affichage sont accessibles en appuyant sur la touche

Ecran 1

Température ambiante et modes de fonctionnement

Écran 2

Modes et consignes

Temps ou absence (Boost - Absence)

14. Selection des MODES d'utilisation de la telécommande

Chaque appui sur la touche mode fait passer d'un mode à l'autre en affichant la consigne en cours.

MANUEL

Code Confort COMFORT

Mode Eco ECONOMIE

Mode Hors-gel HORS GEL

Appuyez à tout moment modifier la consigne en appuyant sur les touches

PROGRAMME

Programme

Vous ne pouvez pas modifier directement la consigne en mode programme mais uniquement dans la configuration niveau 1.

01.0

En mode absence, l'écran affiche le temps d'absence restant, le jour et l'heure de fin d'absence, ainsi que le mode de return. (clignotant selon paramètres configuration niveau 2 C0.7).

Vous pouvez modifier le temps d'absence avec la touche + ou revenir en mode fonctionnement normal avec la touche mode

Pour permettre à votre radiateur d'arrêter l'arrachage, appuyez pendant 3 secondes sur la touche. Appuyez de nouveau 3 secondes sur cette même touche pour remettre en marche votre radiateur.

Icône

arretchauffage

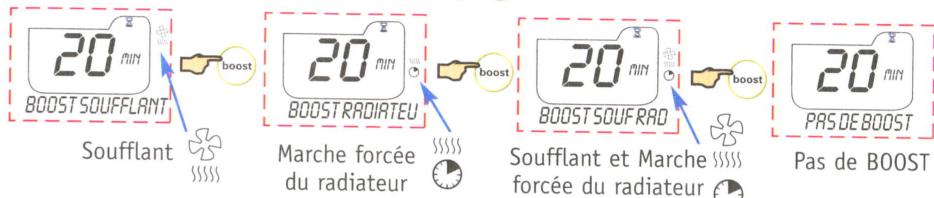

16. Boost

Vousavez à tout moment, sauf en mode absence démarrer une marche forcee temporisée du radiateur, du soufflant ou des deux à l'aide de la touche «BOOST».

Chaque appui sur cette touche fait passer d'un mode BOOST à l'autre.

Sélectionner la durée avec les touches

Pour arrêter le BOOST sélectionné «Pas de BOOST».

1°) Version radiateur électrique

VOYANT VERT : Marche du soufflant

VOYANT ROUGE : Défaut de surchauffe

VOYANT ORANGE : Alerte nettoyage filtre

BOUTON POUSSOIR : Marche - Arrêt - Initialiser

Version radiateur MIXTE

LA VERSION MIXTE DU SOUFFLANT N'EST PAS PREVUE POUR ETRE UTILISÉA VEC UN FIL PIOTE. LE FIL NOIR N'A DONC PAS DE FONCTION ET PAR SÉCURITÉ IL DOIT ETRE ISOLE. IL NE DOIT EN AUCUN CAS ETRES RACCORDE À LA TERRE.

BOUTON POUSSOUR : Marche - Arrêt - Initialiser

VOYANT ORANGE : Alerte nettoyage filtre

VOYANTS VERTS : Marche du soufflant

1 fois : 1/4 d'heure

2 fois : 1/2 heures

3 fois : 1 heure

4 fois : 2 heures

Pour permettre en marche le soufflant, appuyez sur le bouton ① autant de fois selon la durée de marche désirée. Pour l'éteindre appuyez plusieurs fois sur ce même bouton jusqu'à l'extinction des voyants vert.

Lorsque tous les voyants pour la version mixte ou le voyant 2 pour la version électrique clignotent, le soufflant est en surchauffe.

Eteignez le soufflant à l'aide du bouton

• Vérifiez l'état du filtre.
• Vérifie qu'une serviette ou un autre objet quelconque ne vienne pas obstruer l'entrée d'air dans le soufflant.

Attendre une dizaine de minutes avant d'allumer le soufflant, puis appuyez 5 secondes sur le bouton pour réinitialiser.

19. Entretien du soufflant

Après une utilisation en temps réel d'environ 200 heures, le voyant 3 ou 2 s'allume fixe pour vous indiquer la nécessité de nettoyer le filtre.

Eteignez le soufflant à l'aide du bouton

Tirez le filtre situé à l'arrière du soufflant et le nettoyez à l'eau tiède ou à l'aide d'un aspirateur.

REMETTRE EN PLACE LE FILTRE EN VOUS ASSURANT QUE LA GRILLE EST EN POSITION HAUTE.

Après le nettoyage, vous devez réinitialiser le soufflant en appuyant pendant 5 secondes sur le bouton.

IMPORTANT : le soufflant de votre radiateur est muni d'une détection « présence filtré ». Si le filtré est absent ou mal positionné sur le soufflant, celui-ci ne peut pas fonctionner.

1°) Version radiateur electrique

• Indication d'absence ou de mauvais positionnement du filtre

Si le filtre est absent ou mal positionné : le voyant orange FILTER clignote.

Le souffrant est alors en mode sécurité : le voyant rouge clignote.

• Procédure de redémarrage du soufflant - sortie du mode sécurité

1 - Repositionner correctement le filtre propre (décolmaté de toute poussière) jusqu'à l'arrêt du clignotement du voyant orange FILTER 2 - Appuyer 5 secondes sur le bouton jusqu'à l'extinction du voyant rouge

Version chauffage central, MIXTE par soufflerie

• Indication d'absence ou de mauvais positionnement du filtre

Si le filtre est absent ou mal positionné : le voyant orange FILTER clignote.

Remarque : le soufflant n'est pas en mode sécurité dans ce cas.

• Procédure de redémarrage du soufflant - après indication « absence filtre »

1 - Repositionner correctement le filtre propre (décollmaté de toute poussière) jusqu'à l'arrêt du clignotement du voyant orange FILTER 2 - Appuyer sur le bouton pour sélectionner la durée de chauffe souhaitée.

20. Programme hebdomadaire

Allez dans le menu configuration niveau 1, en appuyant pendant 2 secondes sur la touche.

Allez directement dans le paramètre « PROGRAMM HEBDO » U.04 en appuyant plusieurs fois sur la touche □ puis sur - + pour sélectionner.

Appuyez sur et sélectionnez U.23 puis sur + pour valider.

U.23

CREER

1 Appuyez sur + pour entrer dans la programmation

4 Sélectionner le mode (clignotant) avec la touche (mode) et appuyez sur pour passer au jalon 1

2 Appuyez sur pour sélectionner ce jour

5 Appuyez sur + ou - pour choisir l'Heure (clignotant) 6 Choisissez le BOOST avec la touche (boost), le mode avec la touche (mod) 7 Appuyez sur la touche pour valider et passer au jalon 2

Pour terminer la programmation de la journée, appuyer 2 fois sur

Procédez de la même manière pour les jalons suivants.

Une fois le programme terminé, appuyez pendant 2 secondes sur mode pour quitter.

Journee de LUNDI

JALON

JALON 1

JALON

JALON 3

JALON

JALON

JALON

00 LUN 00:00

01 02

02 LUN 08:30

03 LUN 12:00

04 LUN 13:30

05 LUN 17:00

06 LUN 22:30

1. Le mode économique démarre à 00H00
2. Le mode comport et le soufflant démarrent à 07H30
3. Le mode économique sans soufflant démarre à 08H30
4. Le mode comportement et marche force du radiateur démarrtent à 12H00
5. Le mode économique sans soufflant démarre à 13H30
6. Le mode comport et le soufflant démarrtent à 17H00
7. Le mode économique sans soufflant démarre à 22H30 jusqu'à 23H59 (Dernier jalon)

Utilisez le tableau à la fin de cette notice pour établir votre programme.

0	1	2	3	4	5	6	7	8	9	10
Mode
Boost
	00:00	07:30	08:30	12:00	13:30	17:00	22:30

22. Visualiser un programme hebdomadaire

Allez dans le menu configuration niveau 1, en appuyant pendant 2 secondes sur la touche. Allez directement dans le paramètre « PROGRAMHEBDO » U.04 en appuyant plusieurs fois sur la touche l puis sur ^+ pour sélectionner.

Appuyez sur et sélectionnez U.21 VOIR puis validez en appuyant sur + Appuyez sur pour visualiser le programme hebdomadaire.

Pour quitter la visualisation, appuyez pendant 2 secondes sur mode

23. Modifier un programme hebdomadaire

Allez dans le menu configuration niveau 1, en appuyant pendant 2 secondes sur la touche. Allez directement dans le paramètre « PROGRAM HEBDO » U.04 en appuyant plusieurs fois sur la touche + puis sur + pour sélectionner.

Appuyez sur et sélectionnez U.22 MODIFIER puis validez en appuyant sur + Appuyez sur pour modifier le programme hebdomadaire.

Vous pouvez modifier le mode, l'heure, modifier ou supprimer un BOOST de chaque jalon sauf pour le jalon 00 ou l'heure n'est pas modifiable.

Vous pouvez aller directement à un jalon à modifier en appuyant plusieurs fois sur la touche

24. Boitier electronique de régulation du radiateur

Voyant Voyant Voyant Bouton-poussoir

Boutonpoussoir.

Pour éviter les risques d'appuis involontaires, la durée d'appui doit être supérieure à 1 seconde pour être prise en compte.

Mise en fonctionnement ou arrêt chauffage de la régulation du radiateur.

En mode arrêt chauffage, le soufflant reste controllable par la télécommande.

1 VOYANT VERT

Fonction associée au bouton pouvoir : affiche l'objet de la régulation.

Fonctionnement ou arrêt chauffage

• Vert fixe → régulation en marche
• Éteint → régulation en arrêt chauffage

2 VOYANT VERT

Mode standard.

• Vert fixe mode comfort
• Éteint autre mode (Eco dans une utilisation normale)

Mode complexe. (Voir configuration de la télécommande niveau 2 C.10)

Fonction : Affiche le mode comporté reçu par la télécommande ou par une centrale de programmation sur le fil pilote.

3 VOYANT ROUGE

Fonction : indique le fonctionnement de la résistance + sonde

• Rouge fixe → résistance ON
• Éteint → résistance OFF

Signalisation voyant

Enchauffe Daut

25. Programmation par FIL PILOTE 6 ORDRES (facultatif)

Votre radiateur peut être régulé par une centrale de programmation fonctionnant sur le principe suivant :

Les informations de ce tableau correspondant aux valeurs obtenues avec le paramétrage FP 5TRND (configuration de la télécommande niveau 2 C.06)

ORDRES DE FONCTIONNEMENT

Ordres reçus	Signaux	Mode obtenu	Résultats obtenus
Absence de courant	—	confort	La température obtenu est celle qui est régée sur la télécommande
En alternance Absence de courant : 4'57" Phase 230 V : 3"	—	confort - 1°C	La température obtenu est celle qui est régée sur la télécommande - 1°C
En alternance Absence de courant : 4'53" Phase 230 V : 7"	—	confort - 2°C	La température obtenu est celle qui est régée sur la télécommande - 2°C
Alternance complète 230 V	—	Eco	Température économique régée sur la télécommande - 3°C
Demi alternance négative - 115 V	—	Hors gel	Température hors gel d'environ 7°C Peut être utilisé pour le délestage
Demi alternance positive + 115 V	—	ArrêtCHAUFFAGE	Arrêt instantané de l'appareil

NOTA : vous pouvez utiliser l'ordre « Hors Gel » du thermostat électrique équipant votre appareil pour effectuer le délestage (option possible avec certaines centrales de programmation). Lorsque l'on utilise la fonction programmation, il est indispensable, pour obtenir un confort optimum, de posséder des appareils de même technologie.

Si le fil pilote n'est pas raccordé, la sécurité impose de l'isoler. Il ne doit en aucune cas être raccordé à la terre.

26. Pour connaire et profiter au MIEUX de votre radiateur

Cet appareil électrique à circulation de fluide est livré prêt à l'emploi.

Il est bouclé et rempli en usine d'une huile minérale thermique haute performance. Ce fluide, spécialement élaboré pour cet usage, est inaltérable et ne nécessite aucun entretien particulier.

Cet appareil de chauffage est rempli d'une quantité précise d'huile spéciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après-vente qui normalement doit être contacté en cas de fuite d'huile.

Lorsque l'appareil de chauffage est mis au rebut, respecter les réglementations concernant l'élimination de l'huile.

Dès la mise en chauffe de l'appareil, vous constaterez des phénomènes différents de ceux généralement produits par un chauffage électrique conventionnel :

• La résistance électrique réchauffe le fluide qui se met progressivement et de façon naturelle en circulation à l'intérieur du radiateur.
• Les propriétés d'inertie du fluide font que la température de surface du radiateur n'atteint un niveau optimal qu'au bout de 10mn au minimum, ici suivant les modèles et la température d'ambiance de la pièce lors de la mise en chauffe de l'appareil.
• C'est cette inertie qui, à l'inverse, garantit la constance et la durée de la chaleur émise, même lorsque la résistance n'est plus alimentée.
• Il est normal de constater que les parties supérieure et inférieure du radiateur sont moins chaudes que le reste du corps de chauffe. En effet, pour permettre la dilatation nécessaire du fluide lorsqu'il chauffe, le radiateur n'est pas totalement rempli. Le volume d'air se situant naturellement en partie haute, il est normal que certains éléments supérieurs paraissent moins chauds.

D'autre part, en circulant à l'intérieur des éléments, le fluide dissipe sa chaleur et se refroidit, laissant par conséquent les parties basses du radiateur à température moins élevée.

• Voiture radiateur est constitué d'une large surface de chauffe, ce qui permet de façon autorégulée l'adaptation de la quantité de chaleur émise aux besoins. Il est donc normal qu'en intersaison, lors d'un fonctionnement modéré de l'appareil, les écarts de température de surface du radiateur soient plus perceptibles.
• Les radiateurs sèche-serviettes électriques sont conçus pour être recouverts sans danger.

Pour garantir un fonctionnement efficace de votre appareil, il est toutefois recommandé de ne pas le couvrir entièrement. Du fait de l'élevation de température et grâce au coupe-circuit interne, il peut dans ce cas interrompre son fonctionnement.

Si vous souhaitez disposer d'un support porte-serviettes complémentaire, nous vous conseillons d'utiliser de préférence les accessoires prévus à cet effet : barre porte-serviettes, patères...

Renseignez-vous auprès de votre installateur ou revendeur.

Attention de ne pas recouvrir l'entrée d'air du soufflant avec une serviette.

27. Conseils d'entretien

Avant toute opération d'entretien, prenez soin d'arrêter l'appareil.

Le choix des assageurs matières et la qualité du double traitement de surface protègent votre radiateur de la corrosion et des chocs.

Pour garantir par un entretien simple la longévité de votre appareil, nous vous recommandons de suivre les conseils suivants :

• Pour l'entretien des parois extérieures du radiateur, ne pas utiliser de produit abrasif ou corrosif, utilisez de préférence de l'eau savonnée tiède.
• Pour le corps du boîtier de régulation, utiliser un chiffon sec (sans solvant).

En cas de vidange d'un modèle tout électrique, le fluide doit obligatoirement être déposé chez un collecteur d'huile usagée.

28. Verifications en cas de NON fonctionnement ou d'anomalies

En cas de non-fonctionnement de votre appareil, vous pouvez procéder vous-même aux vérifications suivantes, en vous assurant que :

• Voiture radiateur est convenablement connecté et alimenté.
• L'interrupteur est bien en position marche, voyant allumé.
• La télécommande est en mode marche et qu'elle commande bien la mise en chauffe du radiateur (voir page 13 de la notice).

Si votre radiateur est relié à un appareil « maître », une horloge ou une centrale déprogrammation, veuillez vous reporter à la notice du constructeur.

29. SAV (service apres VENTE)

En cas de non fonctionnement persistant, d'incidents répétitifs (fuite, disjonction électrique...) ou besoin de pièces détachées, contactez votre installateur ou votre revendeur.

Au préalable, pour permettre la bonne compréhension et un traitement rapide du problème, assurez-vous d'avoir bien relevé :

• Les éléments figurant sur l'étiquette signalétique de l'appareil

• La référence commerciale de votre radiateur figurant sur votre facture d'achat datée.

30. Garantie

(VOIR CONDITIONS GÉNÉRALES DE VENTE DANS LE PAYS CONCERNE)

Votre radiateur est conforme à la directive 89/336/CEE modifiée par la 92/31/CEE relative à la limitation des perturbations radioélectriques et aux normes européennes EN 60.335.1 / 60.335.2.30 / 60.335.2.43.

Le radiateur ne doit pas être soumis à une humidité ambiantes intensive ou permanente (douche, piscine, etc).

31. Cas d'annulation de la garantie

La garantie ne s'applique pas notamment dans les conditions d'installation ou d'utilisation suivantes :

• Mise en œuvre, installation ou entretien non conforme à la norme en vigueur du pays, aux règles de l'art et à la notice d'utilisation du constructeur.

Pour toute autre question concernant la garantie, contactez votre installateur ou votre revendeur.

"Les radiateurs et sèche-serviettes doivent être utilisés conformément à l'usage auxquels ils sont destinés et non comme console, chaise, jeu, échelle...".

Le radiateur doit être utilisé conformément à la notice d'utilisation et d'entretien fournie avec votre appareil.

Les précautions normales de la vie domestique doivent être prises pour éviter tout dommage aux personnes et notamment celle relative à la surveillance d'âge.

Mise en garde pour l'utilisation des appareils chromés.

Il est conseillé de ne pas s'appuyer sur la façade de l'appareil lorsque celui-ci est en fonctionnement afin d'éviter tout risque de brûlures, notamment sur les finitions chromées.

32. Réglementation environnementale

ROHS: Conforme à la directive 2002/95/CE

DEEE: Conforme à la directive 2002/96/CE

Traitement des appareils électriques et électroniques en fin de vie.

Ce symbole indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié qui se chargera de son recyclage. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
