IC-F25S - Émetteur-récepteur radio portatif ICOM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil IC-F25S ICOM au format PDF.
| Marque | ICOM |
| Modèle | IC-F25S |
| Type de produit | Émetteur-récepteur radio portatif |
| Bande de fréquence | UHF 400-470 MHz |
| Nombre de canaux | 2 canaux |
| Espacement des canaux | 12,5 / 20 / 25 kHz paramétrable |
| Puissance d'émission | 4 W (UHF) |
| Alimentation | Batterie Li-Ion 7,4 V (1150 mAh BP-231 ou 2000 mAh BP-232N) |
| Dimensions (L × H × P) | 53 × 120 × 38 mm |
| Poids (avec BP-231) | 260 g |
| Température d'utilisation | -25 °C à +55 °C |
| Impédance d'antenne | 50 Ω (SMA) |
| Autonomie en veille | Environ 70 mA (réception AF max) |
| Signalisation | CTCSS et 5 tons (compatible réseaux traditionnels) |
| Fonctions principales | Signalisation d'urgence, balayage des canaux, limiteur de temps d'émission, power save, programmation PC |
| Accessoires fournis | Pince crocodile MB-94, batterie BP-231 ou BP-232N |
| Connecteur accessoire | Prise double jack 3,5 / 2,5 mm |
| Récepteur - Sensibilité | -4 dBµV (20 dB SINAD) |
| Récepteur - Puissance audio | 0,5 W (8 Ω, 5 % distorsion) |
| Norme de solidité | Coque et rotacteur renforcés pour usage professionnel |
FOIRE AUX QUESTIONS - IC-F25S ICOM
Questions des utilisateurs sur IC-F25S ICOM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Émetteur-récepteur radio portatif au format PDF gratuitement ! Retrouvez votre notice IC-F25S - ICOM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IC-F25S de la marque ICOM.
MODE D'EMPLOI IC-F25S ICOM
La série IC-F15/F25 est l'équipement idéal pour les professionnels qui recherchent une solution de communication simple et efficace.
4 Faciles d'utilisation
Ces postes sont très simples d'utilisation : appuyez sur un bouton pour parler et relâchez pour écouter. C'est tout !
Un témoin lumineux indique si vous êtes en émission (rouge) ou en réception (vert).
4 Signalisation CTCSS et 5 tons d'origine
Ces terminaux très complets et polyvalents sont compatibles avec tous les réseaux traditionnels. Ils sont notamment dotés de la signalisation 5 tons à l'émission et à la réception permettant de créer des groupes distincts d'utilisateurs.
4 Compacts et légers
Avec un poids de seulement 260g et des dimensions de 53 × 120 × 38mm, ces portatifs sont parfaitement adaptés pour vous accompagner dans votre travail quotidien.
4 Autres caractéristiques
Signalisation d'urgence - Balayage des canaux - Limiteur de temps d'émission (anti-bavard) - Programmation par PC - Power save - Espacement des canaux paramétrable 12,5-25kHz, etc.
4 Nombres accessoires
Ces postes sont équipés d'une prise double jack (3,5 - 2,5mm) sur le côté permettant de connecter toute la gamme d'accessoires ICOM : microphones, haut-parleurs, microphones oreillettes, casques VOX, casques anti-bruit, etc.
4 Grande autonomie avec batterie lithium
Ces portatifs sont livrés d'origine avec une batterie Lithium Ion de 1150mAh (BP-231) ou 2000mAh (BP-232N).
La technologie Lithium permet d'éviter pratiquement tout effet mémoire et de conserver la charge même en cas de non utilisation prolongée.
4 Fréquence de couverture étendue
L'IC-F15/S couvre toute la bande VHF (136 - 174MHz)
L'IC-F25/S couvre toute la bande UHF (400 - 470MHz)
4 Solidité renforcée
Toutes les parties mécaniques de ces appareils ont été spécialement étudiées afin de permettre de répondre aux attentes des professionnels les plus exigeants (coque, rotoracteur, etc.)
- Couverture en fréquences IC-F15/F15S IC-F25/F25S
136-174MHz 400-470MHz
- Nombre de canaux
16 canaux (F15, F25) 2 canaux (F15S, F25)
- Espacement des canaux
: 12,5kHz / 20kHz / 25kHz
Impédance d'antenne
: 50Ω (SMA Type)
- Pas du canal PLL IC-F15/F15S IC-F25/F25S
Émission à 5W à 4W Réception AF max. Veille
1,5A (IC-F15/F15S)
1,6A (IC-F25/F25S) 300mA 70mA
- Température d'utilisation
-25^ a +55°C
- Dimensions (L × H × P) (projections non incluses)
:53×120×38mm
Poids (Avec BP-231)
:260g
Emetteur
- Puissance de sortie
5W (VHF) 4W (UHF)
- Système de modulation
Modulation de fréquence par variation de réactance
- Déviation maximum
: ± 5kHz (large)
± 4kHz (moyen) ± 2,5kHz (étroit)
- Limitation de modulation
60 – 100% au Max. de la déviation
Distorsion harmonique
: 3% typ. (AF 1kHz, 40% déviation)
- Réjection du canal adjacent
:55dB Min.
- Puissance du canal adjacent : 55dB Min. (large)
Recepteur
50dB Min. (étroit) • Sensibilité : -4dBµV (20dB SINAD) • Sensibilité duquelch : -4dBµV • Réjection du canal adjacent : 75dB (large, moyen) 65dB (étroit)
- Réjection fréquence image : 70dB
- Intermodulation : 67dB
- Puissance de sortie audio : 0,5W (distorsion 5% sous 8Ω) Connecteur HP externe : 2 connecteurs 2,5 - 3,5mm / 8Ω
Accessions fournis d'origine
- Pince crocodile MB-94 - Batterie BP-231 ou BP-232N
BP-230N: Batterie Li-Ion 7,4V / 1150mAh
BP-232N Batterie Li-Ion 7,4V / 2000mAh
BP-240: Boîtier piles (6 x AAA non fournies)
CP-17L: Cordon allume cigare fiche coudeé
FA-SC25V: Antenne VHF 136-150MHz
FA-SC55V: Antenne VHF 150-174MHz
FA-SC25U: Antenne UHF 400-430MHz
FA-SC57U: Antenne UHF 430-470MHz
FA-SC56VS : Antenne courte VHF 150-162MHz
FA-SC57VS: Antenne courte VHF 160-174MHz
FA-SC73US : Antenne courte UHF 450-490MHz
FA-SC61VC: Antenne VHF 136-174MHz ajustable
FA-SC61UC : Antenne UHF 380-520MHz ajustable
LC-BF3022CP : Housse en cuir avec clip pivot
LC-BF3022NC : Housse nylon avec clip métal
LC-ERF34GPIVO : Housse cuir avec clip pivot
LC-B2362N: Baudrier couleur noire
LC-B23620: Baudrier couleur orange
MB-93: Clip pince système pivot
MB-94 : Prince crocodile (fournie d'origine)
MB-96N: Passant cuir pour ceinture (utiliser avec
un MB-93)
MB-96F: Passant pour ceinture (à utiliser avec un MB-94)
SP-13 : Oreillette
UT-105 : Carte SmarTrunk II™
UT-108R : Platine ANI et décodage DTMF
UT-109R : Platine scrambler 32 codes à inversion
de fréquence
UT-110R : Platine scrambler 1020 codes tournants
EP-OT1FBL: Oreillette translucide
EP-OT2FNL : Oreillette translucide avec
micro cravate et PTT intégré
EP-OT3FNL : Oreillette translucide avec
micro cravate et PTT séparés

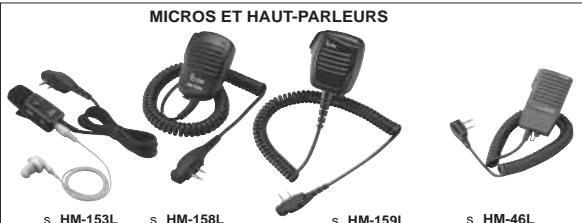

HM-128L : Oreillette avec microphone et
PTT départs prise coulée 2,5-3,5
HM-131L: Micro haut-parleur
HM-153L: Micro casquette avec oreillette
HM-158L : Micro haut-parleur mini avec vis
HM-159L: Microphone haut-parleur IP-54
prise coude 2,5-3,5 avec vis de fixation
HS-OTNAV3: Casque léger avec microphone flexible et prise coude
HS-PESTDL: Casque antibruit professionnel avec microphone connection directe
HS-PEWS : Casque antibruit bluetooth
Bluetooth avec fiche double jack courbée
HS-94 : Oreillette avec micro flexible
HS-95: Casque écouteur micro flexible
HS-97: Casque avec micro laryngophone
coudée (à utiliser avec HS-94, HS-95).
HS-97)
MULTI-CHARGEUR
BC-121N: Multi-chargeur + 6 AD-106 adaptateur secteur
- BC-157 : Adaptateur secteur. Charge rapidement 6 batteries en 2 / 3 h
OPC-656 : Câble secteur pour alimentation en 12V à utiliser à la place du
BC-157 avec un BC-121N
BC-119N : Chargeur de bureau rapide livre avec BC-145E : Adaptateur
secteur à utiliser avec AD-106 : Adaptateur (charge en 2 h approx.)
BC-160 : Chargeur de bureau rapide livré avec BC-145E : Adaptateur
secteur (charge en 2h approx.)
BC-171: Chargeur de bureau BC-147: Adaptateur secteur
(charge en 8h approx.)
OPC-515L: Câble d'alimentation 12V - 16V pour BC-119N ou BC-160
Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
ICOM FRANCE
Zac de la Plaine - 1, Rue Brindejonc des Moulnais
BP 45804 - 31505 TOULOUSE CEDEX 5
Tel: +33 (0)5 61 36 03 03 - Fax: +33 (0)5 61 36 03 00
WEBICOM: http://www.icom-france.com
E-mail: icom@icom-france.com
1507641AAGNE 1997/3074
