Type de produit	Émetteur-récepteur aéronautique VHF
Marque	ICOM
Modèle	IC-A15
Dimensions (L × H × P)	53 × 120 × 36,9 mm
Poids (avec antenne et batterie)	Environ 350 g
Alimentation	Batterie Lithium-Ion 7,4 V CC, 2000 mAh (BP-232N)
Autonomie (veille/max audio)	Environ 18 heures (veille), 500 mA (max audio)
Plage de fréquences (standard)	118-136 MHz (débridable 118-143,975 MHz)
Puissance de sortie (PEP/CW)	5 W / 1,5 W typique
Canaux mémoires	200 (IC-A15) / 100 (IC-A15S)
Étanchéité	IPX4 (projections d'eau)
Norme militaire	MIL-STD-810 (C, D, E, F)
Affichage	Écran LCD avec rétroéclairage
Connecteur antenne	BNC
Température d'utilisation	-20 °C à +55 °C
Accessoires fournis	Batterie BP-232N, antenne FA-B02AR, chargeur BC-179, adaptateur BC-174E, clip ceinture MB-94, dragonne
Fonctions spéciales	Appel d'urgence 121,5 MHz, side tone, ANL, réglage gain micro, bips batterie faible

FOIRE AUX QUESTIONS - IC-A15 ICOM

Quelle est l'autonomie de la batterie de l'IC-A15 ?

Avec la batterie Lithium-Ion BP-232N de 2000 mAh, l'autonomie est d'environ 18 heures en mode veille. En émission à pleine puissance, l'autonomie sera réduite. Un boîtier piles BP-261 (6 piles AA, non fournies) est disponible comme batterie de secours.

Quelles fréquences couvre l'IC-A15 ?

L'IC-A15 couvre la bande aéronautique VHF de 118 à 136 MHz en standard. Il peut être débridé pour couvrir de 118 à 143,975 MHz (usage militaire soumis à autorisation).

L'IC-A15 est-il étanche ?

Oui, il est conforme à la norme IPX4, ce qui signifie qu'il résiste aux projections d'eau. Il est également construit selon les normes militaires MIL-STD-810 pour la résistance aux chocs, vibrations, températures extrêmes et poussière.

Combien de canaux mémoires peut-on programmer ?

L'IC-A15 dispose de 200 canaux mémoires (100 pour l'IC-A15S). Chaque canal peut être identifié avec un nom alphanumérique de 8 caractères et rangé dans 10 banques. Un logiciel de clonage optionnel (CS-A14) permet de gérer les mémoires depuis un PC.

Le chargeur fourni est-il adapté aux véhicules ?

Le chargeur BC-179 fourni est compact et léger, idéal pour un usage dans un véhicule. Il maintient solidement la radio même en cas de turbulences. Un câble allume-cigare CP-22 est disponible en option pour une alimentation 12/24 V.

Quelle est la puissance de sortie audio ?

Grâce à l'amplificateur BTL intégré, la puissance de sortie audio est de 700 mW (haut-parleur interne), offrant une communication claire et forte, même dans des environnements bruyants.

Peut-on utiliser un micro-casque avec l'IC-A15 ?

Oui, l'IC-A15 dispose d'une prise microphone 2,5 mm et haut-parleur 3,5 mm. Des accessoires comme le micro haut-parleur HM-173 ou l'adaptateur OPC-499 pour casque aviation sont disponibles.

Comment accéder à la fréquence d'urgence 121,5 MHz ?

L'IC-A15 possède un bouton dédié « 121.5 » pour accéder instantanément à la fréquence d'urgence. L'IC-A15S dispose également d'une touche spécifique.

L'IC-A15 est-il compatible avec le logiciel de programmation ?

Oui, le logiciel optionnel CS-A14 permet de cloner et programmer les mémoires depuis un PC via un câble adaptateur. Cela facilite la gestion de nombreux canaux.

Quelle est la différence entre l'IC-A15 et l'IC-A15S ?

L'IC-A15 possède un clavier numérique pour la saisie directe des fréquences et un bouton dédié 121,5 MHz. L'IC-A15S est sans clavier, plus simple, destiné au personnel au sol. Les deux versions offrent les mêmes performances audio et robustesse.

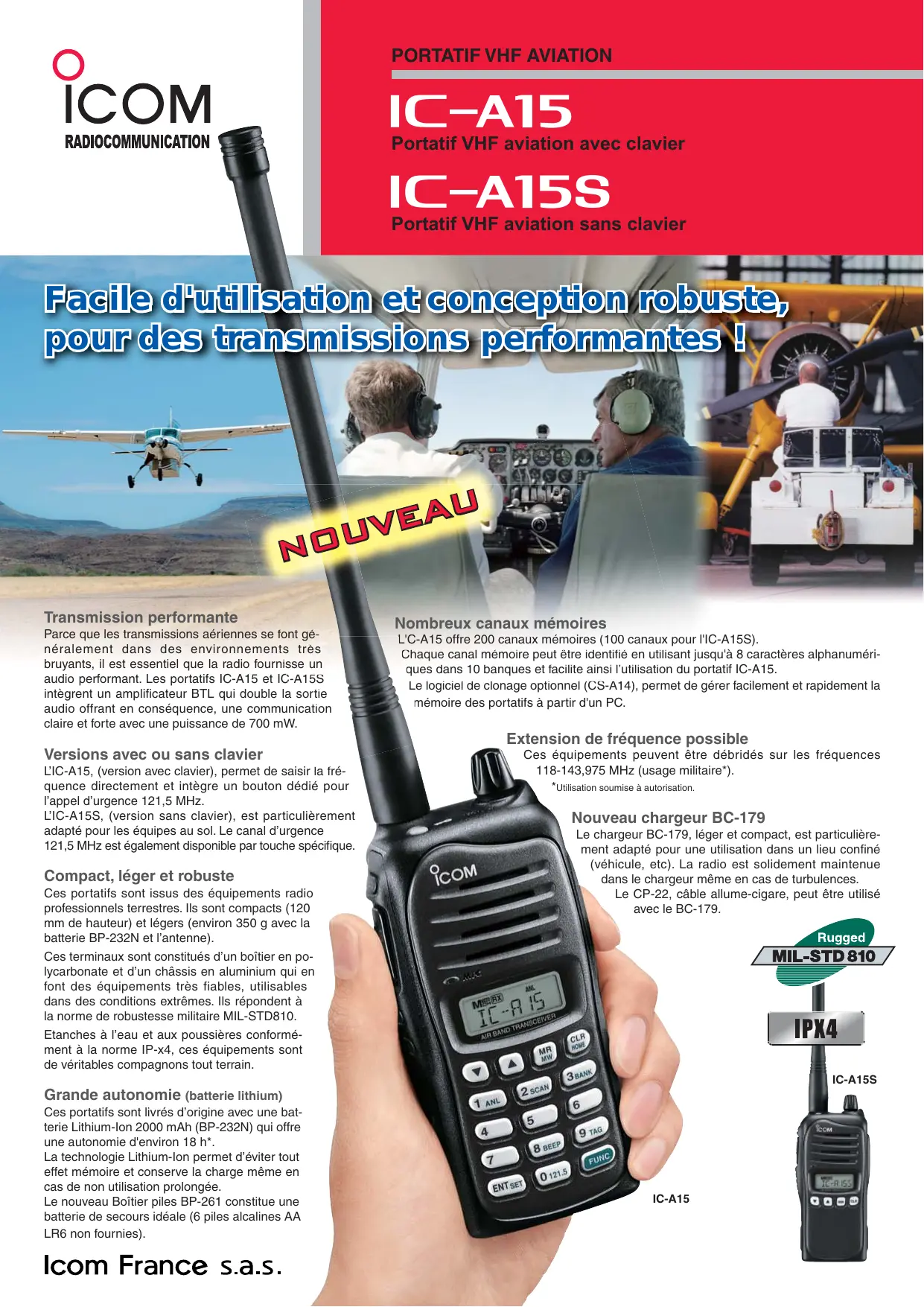

MODE D'EMPLOI IC-A15 ICOM

Facile d'utilisation et conception robuste, pour des transmissions performantes !

NOUVEAU

Parce que les transmissions aériennes se font généralement dans des environnements très bruyants, il est essentiel que la radio fournisse un audio performant. Les portatifs IC-A15 et IC-A15S intègrent un amplificateur BTL qui double la sortie audio, offrant en conséquence une communication claire et forte avec une puissance de 700 mW.

Versions avec ou sans clavier

L'IC-A15, (version avec clavier), permet de saisir la fréquence directement et intègre un bouton dédié pour l'appel d'urgence 121,5 MHz.

L'IC-A15S, (version sans clavier), est particulièrement adapté pour les équipés au sol. Le canal d'urgence

121,5 MHz est également disponible par touche spécifique.

Compact, léger et robuste

Ces portatifs sont issus des équipements radio professionnels terrestres. Ils sont compacts (120 mm de hauteur) et légers (environ 350 g avec la batterie BP-232N et l'antenne).

Ces terminaux sont constitués d'un boîtier en polycarbonate et d'un châssis en aluminium qui en font des équipements très robustes, utilisables dans des conditions extrêmes. Ils répondent à la norme de robustesse militaire MIL-STD810.

Etanches à l'eau et aux poussières conformément à la norme IP-x4, ces équipements sont de véritables compagnons tout terrain.

Grande autonomie (battery lithium)

Ces portatifs sont livrés d'origine avec une batterie Lithium-Ion 2000 mAh (BP-232N) qui offre une autonomie d'environ 18\mathrm{h}^*.

La technologie Lithium-ion permet d'éviter tout effet mémoire et conserve la charge même en cas de non utilisation prolongée.

Le nouveau Boîtier piles BP-261 constitue une batterie de secours idéale (6 piles alcalines AA LR6 non fournies).

Nombreux canaux mémoires

L'IC-A15 offre 200 canaux mémoires (100 canaux pour l'IC-A15S).

Chaque canal mémoire peut être identifié en utilisant jusqu'à 8 caractères alphanumériques dans 10 banques et facilite ainsi l'utilisation du portatif IC-A15.

Le logiciel de clonage optionnel (CS-A14), permet de gérer facilement et rapidement la mémoire des portatifs à partir d'un PC.

Extension de fréquence possible

Ces équipements peuvent être débridés sur les fréquences 118-143,975 MHz (usage militaire*).

*Utilisation soumise à autorisation.

Nouveau chargeur BC-179

Le chargeur BC-179, léger et compact, est particulièrement adapté pour une utilisation dans un lieu confiné (véhicule, etc). La radio est solidement maintenue dans le chargeur même en cas de turbulences.

Le CP-22, câble allume-cigare, peut être utilisé avec le BC-179.

Rugged

MIL-STD810

IPX4

IC-A15S

IC-A15

Autres caractéristiques

• Puissance de sortie 5 W typ. (PEP), 1,5 W (CW)
• Fonction "side tone" Écran LCD
• Réglage de gain micro

ANL (limiteur automatique du bruit) réduit le bruit lié aux parasites - Bips de niveau batterie faible - Connecteur d'antenne type BNC - Débridage possible sur les fréquences 118-143,975 MHz (usage militaire)

• Fréquences couvertes Mode
• Espacement des canaux
• Canaux mémoire

IC-A15 JC-A15S Pédale antenne mentation électrique. Inscription (to 7.4V DC)

Veille

Max. audio

• Températures d'utilisation
• Dimensions (L×H×P) (projections non incluses)
• Poids (approx.)

:1.5A : 50 mA typique : 500 mA -20°C à +55 °C : 53× 120× 36.9mm :350q

(avec antenne et BP-232N)

Emission

• Puissance (à 7,4 V DC) Taux de modulation Distorsion audio

: 5 / 1,5 W typ. (PEP/CW) : 85% : Inférieur à 10 % (à 85% +3 dB mod.)

• Rayonnement non essentiel : inférieur à -36 dBm (sauf bande de fréquence de traffic ±1 MHz)
• Stabilité de fréquence : ±5 ppm Connecteur microphone : 3-conducteurs 2,5 (d) mm / 150Ω

Reception

• Fréquences intermédiaires : 1ère / 2ème 46,35 MHz / 450 kHz Sensibilité

(a 12dB SINAD avec CCITT) Sensibilité Squelch - Sélectivité

• Niveau de ronflement et bruit : Supérieur à 40 dB

(a 90 % modulation)

Accessoires fournis :

• Batterie, BP-232N
• Clip ceinture, MB-94 Antenne, FA-B02AR

Chargeur, BC-179 - Alimentation, BC-174E - Dragonne

• Réjection préqu. indésirables : Supérieur à 70 dB
• Puissance de sortie audio

Haut-parleur interne

Haut-parleur externe

à 10% distortion sous 8, 30% modulation Connecteur microphone : 3-conducteurs 2,5 (d) mm

/150Ω

Normes militaires

Les radios répondent aux normes militaires MIL-STD-810F

mais également aux normes MIL-STD-810-C, D et E.

Standard	MIL 810F
	Method	Proc.
Pres. basse	500.4	I, II
Temp. haute	501.4	I, II
Temp. basse	502.4-3	I, II
Variat. temp.	503.4	I
Radiations solaires	505.4	I
Pluie	506.4	I, II
Humidité	507.4	-
Brume	509.4	-
Poussière	510.4	I
Vibration	514.4	I
Choc	516.5	I, IV

Etanchéité IP-x4 :

Projections d'eau

IPX4

BC-160 Chargeur rapide de bureau

• BC-145 Adaptateur secteur AC

Charge la BP-232N en 3 h (approx.)

BC-119N + AD-106 + BC-145 sont

toujours disponibles

BC-121N+AD-106 (6 pcs.)

BC-121N Chargeur rapide 6 postes + AD-106

Adaptateur + BC-157 Adaptateur secteur

Charge rapidement 6 batteries (Six AD-106 sont nécessaires)

CP-22: Cordon allume-cigare DC-DC avec convertisseur. à utiliser avec BC-171/179. Source 12 ou 24V

OPC-515L: Cordon alimentation 12V avec prise courbée à utiliser avec le BC-119N

OPC-656 : Cordon alimentation 12-20 V pour BC-121N

HM-173: Microphone haut

parleur prise coudeé

2,5-3,5 mm

Adaptateur

OPC-499

OPC-499: Adaptateur pour

casque aviation

MB-94

MB-96F

MB-94: Clip pince crocodile

MB-96F : Passant ceinture en cuir

Antenne

FA-B02AR

FA-B02AR : Antenne flexible VHF 118-136 MHz type

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
