Type de produit	Tour à métaux
Marque	FARTOOLS
Modèle	TDM400B
Puissance du moteur	550 W, 230 V ~ 50 Hz
Vitesses	12 (160-1360 tr/min)
Poids	179,50 kg
Capacité du mandrin de tour	∅ 100 mm
Entrepointes	420 mm
Hauteur de pointe sur le banc	210 mm
Filetage métrique	0,2-3 mm
Filetage anglais (Withworth)	8-120 TPI
Changement de vitesse	Par courroie
Dimensions de la table	200 x 150 mm
Course longitudinale du chariot	380 mm
Course transversale du chariot	110 mm
Capacité de tournage intérieur/extérieur	∅ 3-90 mm (int) / ∅ 30-80 mm (ext)
Cône Morse poupée fixe	CM3 (MT3)
Passage de broche	∅ 20 mm
Avance automatique longitudinale	Oui
Accessoires inclus	Jeu de pignons, 2 pointes sèches, mandrin 100 mm avec mors
Dimensions hors tout (L x P x H)	920 x 480 x 470 mm
Sécurité	Lisez la notice avant utilisation. Portez des équipements de protection (lunettes, gants).
Entretien et nettoyage	Nettoyez régulièrement les copeaux et lubrifiez les glissières.
Pièces détachées et réparabilité	Contactez le service client FARTOOLS pour les pièces détachées.

FOIRE AUX QUESTIONS - TDM400B FARTOOLS

Comment régler la vitesse du tour TDM400B ?

Le tour FARTOOLS TDM400B dispose de 12 vitesses allant de 160 à 1360 tr/min. Pour changer la vitesse, déplacez la courroie sur les différentes gorges des poulies conformément au schéma de la notice.

Quelle est la capacité de filetage du tour ?

Le TDM400B peut réaliser des filetages métriques de 0,2 à 3 mm et des filetages anglais (Withworth) de 8 à 120 TPI. Il est livré avec un jeu de pignons pour ces deux types de filetage.

Comment changer la courroie de vitesse ?

Pour changer la courroie, ouvrez le capot de protection du moteur, desserrez la tension de la courroie, placez-la sur la combinaison de poulies souhaitée, puis retendez-la avant de refermer le capot.

Quel lubrifiant utiliser pour les glissières ?

Utilisez une huile de coupe ou une huile machine légère pour lubrifier les glissières du chariot et les vis de translation. Appliquez régulièrement pour réduire l'usure.

Comment centrer une pièce dans le mandrin ?

Placez la pièce dans le mandrin, serrez légèrement les mors, puis faites tourner le mandrin à la main pour vérifier le centrage. Ajustez les mors jusqu'à ce que la pièce tourne sans battement, puis serrez fermement.

Que faire en cas de vibrations excessives ?

Vérifiez que la pièce est bien centrée et serrée. Assurez-vous que le tour est stable sur son socle et que toutes les vis de fixation sont serrées. Réduisez la vitesse de rotation si nécessaire.

Comment installer le mandrin de tournage ?

Nettoyez le cône morse de la broche et l'alésage du mandrin. Engagez le mandrin sur la broche en alignant les détrompeurs, puis serrez à l'aide de la clé fournie. Vérifiez la concentricité.

Quelle est la tension d'alimentation requise ?

Le tour FARTOOLS TDM400B fonctionne sous 230 V ~ 50 Hz. Assurez-vous que la prise secteur est adaptée et que le câble d'alimentation est en bon état.

Comment utiliser l'avance automatique longitudinale ?

Engagez l'avance automatique en enclenchant le levier correspondant. La vitesse d'avance dépend de la combinaison de pignons montée. Réglez les butées de fin de course pour éviter les collisions.

Où trouver des pièces détachées pour le TDM400B ?

Les pièces détachées sont disponibles auprès du service client FARTOOLS ou sur des sites spécialisés. Consultez la notice pour les références des pièces.

MODE D'EMPLOI TDM400B FARTOOLS

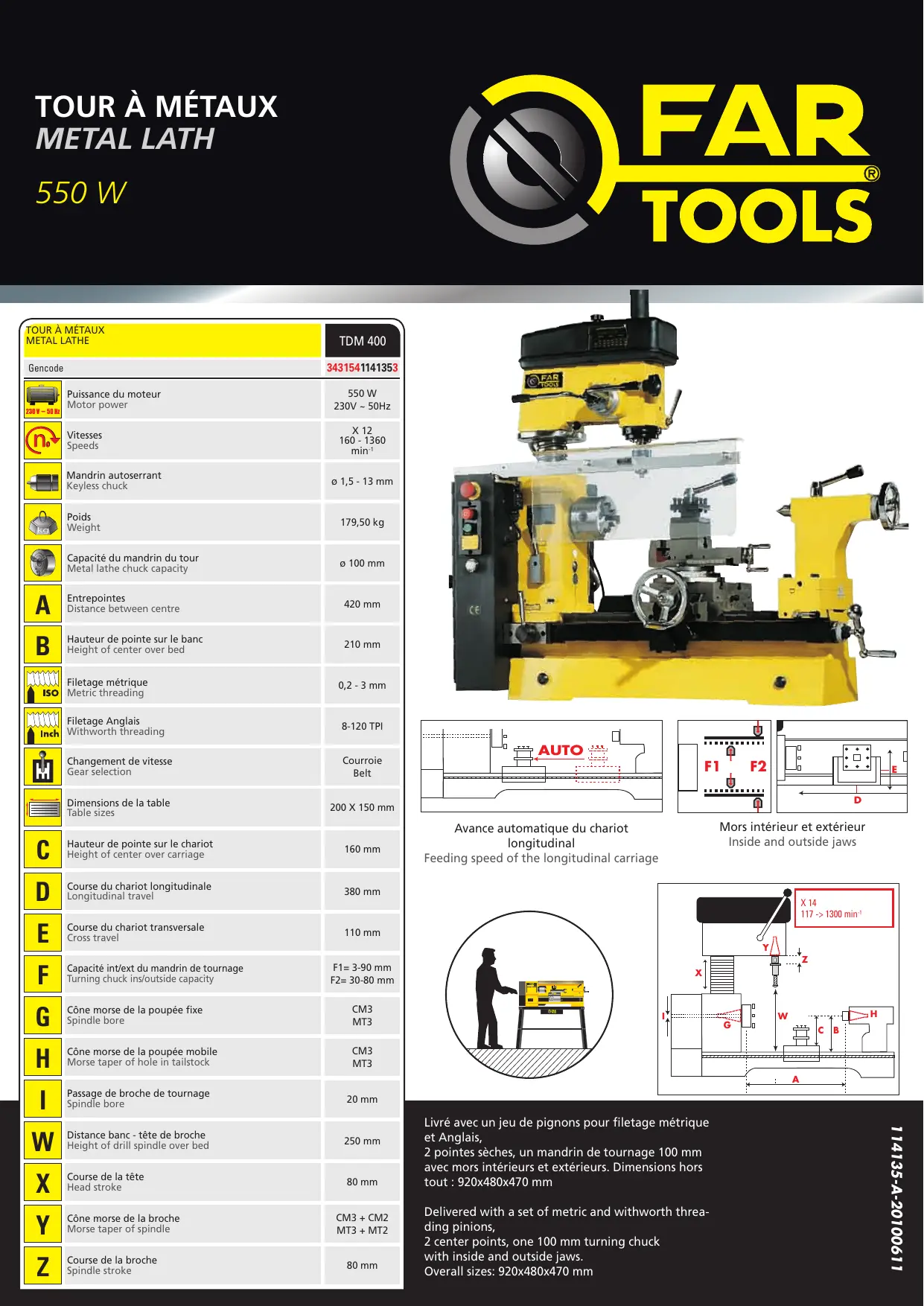

TOUR À MÉTAUX METAL LATHE	TDM 400
Gencode	3431541141353
Puisance du moteur Motor power	550 W 230V ~ 50Hz
Vitesses Speeds	X 12 160 - 1360 min-1
Mandrin autoserrant Keyless chuck	ø 1,5 - 13 mm
Poids Weight	179,50 kg
Capacité du mandrin du tour Metal lathe chuck capacity	ø 100 mm
Entrepointes Distance between centre	420 mm
Hauteur de pointe sur le banc Height of center over bed	210 mm
Filetage métrique Metric threading	0,2 - 3 mm
Filetage Anglais Withworth threading	8-120 TPI
Changement de vitesse Gear selection	Courroie Belt
Dimensions de la table Table sizes	200 X 150 mm
Hauteur de pointe sur le chariot Height of center over carriage	160 mm
Course du chariot longitudinale Longitudinal travel	380 mm
Course du chariot transversale Cross travel	110 mm
Capacité int/ext du mandrin de tournée Turning chuck ins/outside capacity	F1= 3-90 mm F2= 30-80 mm
Cône Morse de la poupee fixe Spindle bore	CM3 MT3
Cône Morse de la poupee mobile Morse taper of hole in tailstock	CM3 MT3
Passage de broche de tournée Spindle bore	20 mm
Distance banc - tête de broche Height of drill spindle over bed	250 mm
Course de la tête Head stroke	80 mm
Cône Morse de la broche Morse taper of spindle	CM3 + CM2 MT3 + MT2
Course de la broche Spindle stroke	80 mm

Mors intérieur et extérieur Inside and outside jaws Avance automatique du chariot longitudinal

Livre avec un jeu de pignons pour filetage métrique et Anglais,

2 pointes sèches, un mandrin de tournage 100 mm avec mors internes et extérieurs. Dimensions hors tout : 920x480x470 mm
