FARTOOLS ML 400 - Tour à métaux

ML 400 - Tour à métaux FARTOOLS - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil ML 400 FARTOOLS au format PDF.

📄 1 pages Français FR ⬇ Télécharger 💬 Question IA ❓ 12 questions ⚙️ Specs

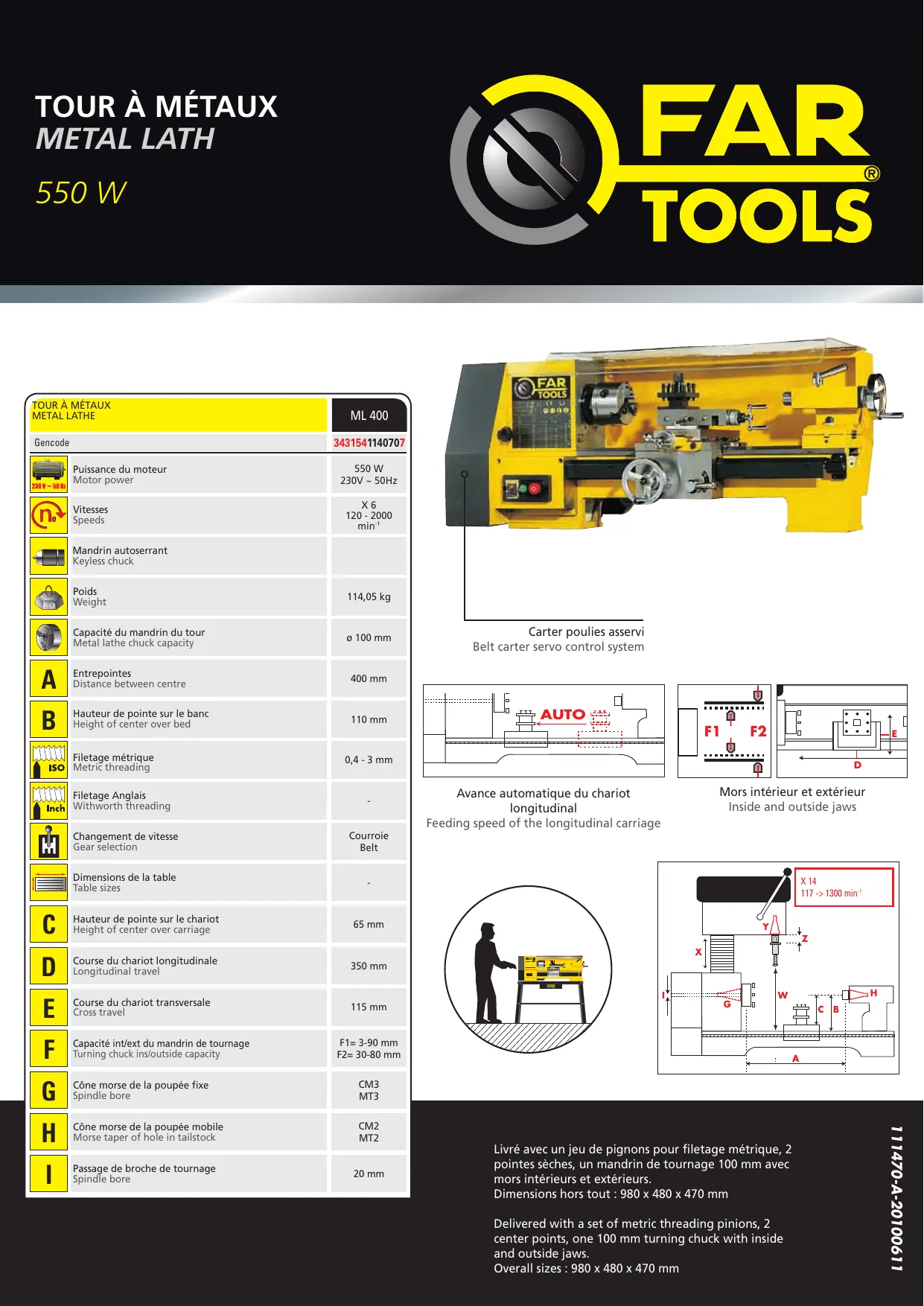

Notice FARTOOLS ML 400 - page 1
1 / 1
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Tour à métaux
Marque FARTOOLS
Modèle ML 400
Alimentation électrique 230 V, 50 Hz
Puissance du moteur 550 W
Nombre de vitesses 6
Plage de vitesses 120 - 2000 tr/min
Mandrin Autoserrant, capacité dia. 100 mm
Poids 114,05 kg
Entrepointes 400 mm
Hauteur de pointe sur le banc 110 mm
Hauteur de pointe sur le chariot 65 mm
Course longitudinale du chariot 350 mm
Course transversale du chariot 115 mm
Filetages métriques 0,4 à 3 mm
Cône Morse poupée fixe CM3 (MT3)
Cône Morse poupée mobile CM2 (MT2)
Passage de broche 20 mm
Dimensions (L x l x h) 980 x 480 x 470 mm
Capacité de tournage extérieur/intérieur Intérieur 3-90 mm, extérieur 30-80 mm
Mécanisme de changement de vitesse Par courroie
Accessoires inclus Jeu de pignons métriques, 2 pointes sèches, mandrin 100 mm avec mors intérieurs et extérieurs
Code-barres 3431541140707

FOIRE AUX QUESTIONS - ML 400 FARTOOLS

Comment régler la vitesse sur le tour ML 400 ?
Le changement de vitesse s'effectue par déplacement de la courroie sur les poulies. Consultez le tableau de vitesses sur la machine pour choisir la combinaison adaptée à votre travail.
Quel type de lubrifiant utiliser pour le tour ?
Utilisez une huile de coupe adaptée au métal pour refroidir et lubrifier l'outil de coupe. Pour les glissières et vis, appliquez une huile de machine légère régulièrement.
Comment changer le mandrin autoserrant ?
Débranchez l'appareil. Retirez la vis de fixation centrale avec une clé Allen. Dévissez le mandrin en tournant dans le sens antihoraire. Nettoyez le cône avant d'installer le nouveau mandrin.
Comment sélectionner le filetage métrique ?
Utilisez le jeu de pignons fourni. Remplacez les pignons sur la boîte d'avance selon le pas souhaité (0,4 à 3 mm). Consultez le tableau de correspondance dans la notice.
Quelles précautions de sécurité observer ?
Portez des lunettes de protection, retirez bijoux et vêtements amples. Utilisez un écran de protection et ne portez pas de gants près des parties tournantes. Débranchez avant tout réglage.
Comment entretenir le tour ML 400 ?
Nettoyez les copeaux après chaque utilisation. Lubrifiez les glissières et vis avec de l'huile légère. Vérifiez la tension des courroies et l'état du câble d'alimentation. Stockez dans un endroit sec.
Que faire en cas de vibrations excessives ?
Vérifiez que la pièce est correctement centrée et serrée dans le mandrin. Assurez-vous que l'outil de coupe est bien affûté et que la vitesse est adaptée. Serrez les fixations du tour au sol.
Peut-on usiner des pièces en acier dur ?
Oui, avec des outils en carbure et une vitesse adaptée. Utilisez une avance modérée et un lubrifiant adéquat. Évitez les passes trop profondes pour ne pas surcharger le moteur de 550 W.
Comment ajuster le jeu du chariot longitudinal ?
Les chariots sont équipés de contre-écrous réglables. Serrez ou desserrez les vis de réglage situées sous le chariot après avoir desserré les vis de blocage. Faites un test de serrage sans jeu excessif.
Où trouver des pièces de rechange pour le ML 400 ?
Contactez le service après-vente FARTOOLS via le site internet ou votre revendeur. Les pièces courantes comme les courroies, pignons et mandrins sont disponibles. Gardez le numéro de modèle pour les commandes.

Questions des utilisateurs sur ML 400 FARTOOLS

2 questions sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Où se situe la plaque signalétique du FARTOOLS ML 400 ?
FAQ fréquente - 4 j
Réponse Notice-Facile

La notice du FARTOOLS ML 400 ne précise pas explicitement l'emplacement physique de la plaque signalétique sur la machine. Cependant, sur les tours à métaux de ce type, la plaque constructeur se trouve généralement sur le bâti ou la base de la machine, souvent près du moteur ou sur les côtés du châssis.

Pour identifier votre tour, voici les informations techniques de votre FARTOOLS ML 400 :

  • Tension : 230 V - 50 Hz
  • Puissance moteur : 550 W
  • Vitesses de broche : 6 vitesses, 120 - 2000 min-1
  • Code-barres : 3431541140707

Si vous ne trouvez pas la plaque directement sur votre machine, inspectez attentivement le socle et les parois latérales du bâti. Pour une localisation précise, vous pouvez contacter le support FARTOOLS en mentionnant votre numéro de modèle ML 400 et le code-barres 3431541140707.

Répondre (soyez le premier)
Comment remplacer le bloc commande électrique du FARTOOLS ML 400 lorsque les couleurs des fils ne correspondent pas à l'arrivée 220 V ?
FAQ fréquente - 29/11/2025
Réponse Notice-Facile

Lorsque vous remplacez le bloc commande électrique de votre FARTOOLS ML 400 et que les couleurs des fils ne correspondent pas à celles de l'arrivée 220 V, il est important de procéder avec prudence pour assurer une installation correcte et sécurisée.

Étapes à suivre pour un remplacement sécurisé :

  1. Coupez l'alimentation électrique : Avant toute intervention, assurez-vous que l'appareil est débranché ou que le disjoncteur correspondant est coupé pour éviter tout risque d'électrocution.
  2. Identifiez les fils électriques :
    • Les couleurs standard sont généralement : marron ou rouge pour la phase, bleu pour le neutre, et vert/jaune pour la terre.
    • Si les couleurs des fils ne correspondent pas, ne vous fiez pas uniquement à la couleur. Utilisez un multimètre pour tester la continuité ou la tension afin d'identifier précisément chaque fil (phase, neutre, terre).
  3. Consultez le schéma de câblage :
    • Vérifiez si votre bloc commande électrique ou le FARTOOLS ML 400 dispose d'un schéma de câblage spécifique. Ce document est essentiel pour comprendre les connexions exactes à réaliser.
  4. Raccordez les fils en respectant leur fonction :
    • Connectez chaque fil du bloc commande à son homologue fonctionnel (phase, neutre, terre), même si les couleurs diffèrent.
  5. Vérifiez les connexions : Assurez-vous que tous les fils sont bien fixés, sans parties dénudées visibles, pour éviter les courts-circuits.
  6. Testez le fonctionnement : Rétablissez l'alimentation et vérifiez que l'appareil fonctionne correctement.

Conseils importants :

  • Si vous avez un doute sur l'identification des fils ou le câblage, il est fortement recommandé de faire appel à un électricien professionnel.
  • Ne jamais se fier uniquement à la couleur des fils si elle ne correspond pas aux standards, car cela peut entraîner un branchement dangereux.
Répondre (soyez le premier)

Téléchargez la notice de votre Tour à métaux au format PDF gratuitement ! Retrouvez votre notice ML 400 - FARTOOLS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ML 400 de la marque FARTOOLS.

MODE D'EMPLOI ML 400 FARTOOLS

TOUR À MÉTAUX METAL LATHEML 400
Gencode3431541140707
230 V - 50 HzPuissance du moteur Motor power550 W 230V ~ 50Hz
noVitesses SpeedsX 6 120 - 2000 min-1
Mandrin autoserrant Keyless chuck
Poids Weight114,05 kg
Capacité du mandrin du tour Metal lathe chuck capacityø 100 mm
AEntrepointes Distance between centre400 mm
BHauteur de pointe sur le banc Height of center over bed110 mm
ISOFiletage métrique Metric threading0,4 - 3 mm
InchFiletage Anglais Withworth threading-
Changement de vitesse Gear selectionCourroie Belt
Dimensions de la table Table sizes-
CHauteur de pointe sur le chariot Height of center over carriage65 mm
DCourse du chariot longitudinale Longitudinal travel350 mm
ECourse du chariot transversale Cross travel115 mm
FCapacité int/ext du mandrin de tournée Turning chuck ins/outside capacityF1= 3-90 mm F2= 30-80 mm
GCône Morse de la poupee fixe Spindle boreCM3 MT3
HCône Morse de la poupee mobile Morse taper of hole in tailstockCM2 MT2
IPassage de broche de tournée Spindle bore20 mm

Mors intérieur et extérieur Inside and outside jaws

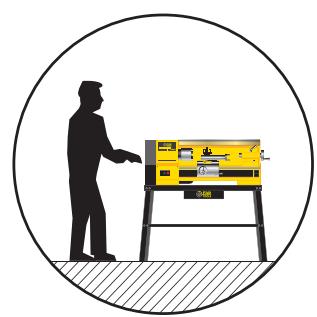

FARTOOLS ML 400 - 1

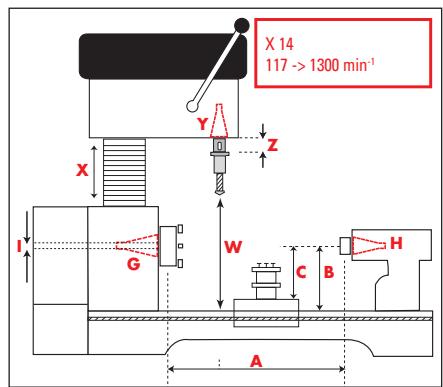

FARTOOLS ML 400 - 2

Livre avec un jeu de pignons pour filtre métrique, 2 pointes sèches, un mandrin de tournage 100mm avec mors internes et extérieurs.

Dimensions hors tout : 980 x 480 x 470 mm
