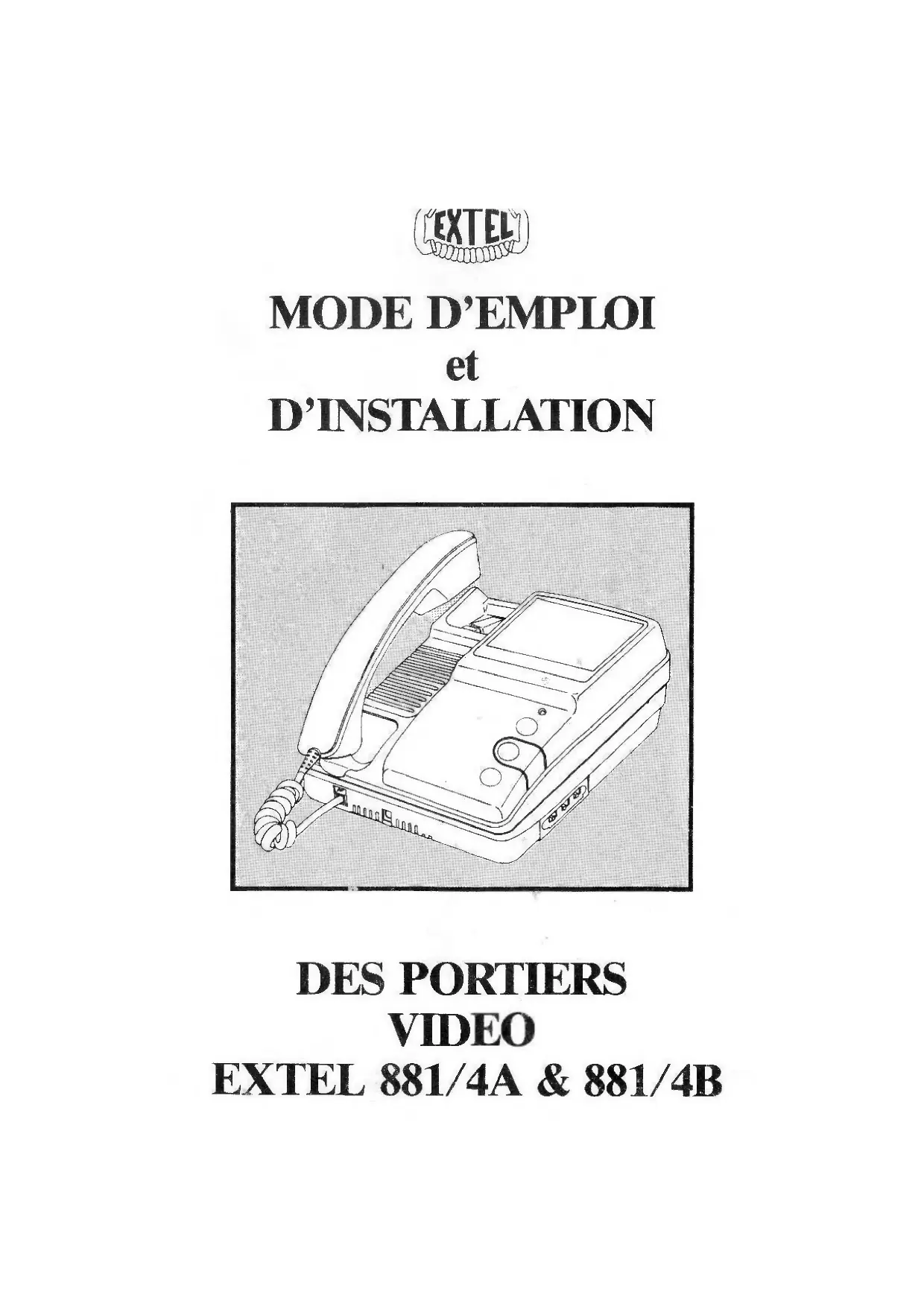

MODE D'EMPLOI 881 EXTEL

1.Eclaté du produit 2
2. Nomenclature

a) Moniteur 4
b)Platine exterieure 5

1. Installation

a) du moniteur 6
b) de laamera 7
c) réglage de l'angle de vue de laamera 8

1. Câblage Kit «881/4 A» 9

Câblage Kit «881/4 A» + Ecran supplémentaire «881/4 B»

10

5.Mode d'emploi 11
6.Pannes 12
7.Maintenance 12

( 3× 30mm)

SUPPORT MURAL

INSTALLATION

Le portier video EXTEL «881/4 A» est composé d'un poste de réponse interieur avec écran video et d'une platine extérieure avec interphone etamera permettant de voir et communiquer avec le visitor qui a sonné. Il est facile d'installation puisque seulement deux fils ou un cable coaxial sont nécessaires pour relier laamera au moniteur.

Pour un usage efficace, veuilles dire attentivement ce manuel d'instructions.

CABLAGE KIT «881/4 A» SANS ECRAN SUPPLEMENTAIRE

DISTANCE de la camera au monteur	OUVRE PORTE	CABLE à utiliser	OBSERVATIONS
1 à 25 m.	SANS gâche ou serrure électrique	2 fils 6/10°(ou 2 fils 1,5mm²)
	AVEC gâche ou serrure électrique	4 fils 6/10°(ou 4 fils 1,5mm²)	Prévoir une serrure ou une gâche électriqueEXTEL - un transfo EXTEL 145 ou 146
	AVEC un automatisme de portailEXTEL 8000 AG	4 fils 6/10°(ou 4 fils 1,5mm²)	Raccorder les 2 bornes D1 et D2 du monieur directement sur les bornes «commande extérieure» du Kit EXTEL 8000 AG
25 m. à 50 m.	SANS gâche ou serrure électrique	2 fils 9/10°(ou 2 fils 1,5mm²)
	AVEC gâche ou serrure électrique	4 fils 9/10°(ou 4 fils 1,5mm²)	Prévoir une serrure ou une gâche électriqueEXTEL - un transfo EXTEL 145 ou 146
	AVEC un automatisme de portailEXTEL 8000 AG	4 fils 9/10°(ou 4 fils 1,5mm²)	Raccorder les 2 bornes D1 et D2 du monieur directement sur les bornes «commande extérieure» du Kit EXTEL 8000 AG
50 m. à 100 m.MAXI	SANS gâche ou serrure électrique	1 cable coaxial75 Ohms
	AVEC gâche ou serrure électrique	1 cable coaxial75 Ohms + 2 fils1,5mm² pour l'ouvre-porte	Prévoir une serrure ou une gâche électriqueEXTEL + un transfo EXTEL 145 ou 146
	AVEC un automatisme de portailEXTEL 8000 AG	1 cable coaxial75 Ohms + 2 fils6/10°pour la commande de l'automatisation	Raccorder les 2 bornes D1 et D2 du monieur directement sur les bornes «commande extérieure» du Kit EXTEL 8000 AG

KIT «881/4 A» + 1 ECRAN SUPPLEMENTAIRE «881/4 B»

DISTANCE de la camera au monieur	OUVRE-PORTE	CABLE à utiliser	OBSERVATIONS
1 à 70 m. MAXI	SANS gâche ou serrure électrique	Câble coaxial 75 Ohms	Dans tous les cas, cable coaxial sur: C1/B2 = Masse de cable C2/B1 = Ame du cable
	AVEC gâche ou serrure électrique	Câble coaxial 75 Ohms + 2 fils 1,5mm²	Prévoir une serrure ou une gâche électrique EXTEL - un transfo EXTEL 145 ou 146
	AVEC un automatisme de portail EXTEL 8000 AG	Câble coaxial 75 Ohms + 2 fils 6/10°	Raccorder les 2 bornes D1 et D2 du ler monieur directement sur les bornes « commande extérieure» du Kit EXTEL 8000 AG
	Liaison entre les 2 moniteurs
Entre les 2 moniteurs 1 à 30 m. MAXI	DANS TOUS LES CAS	Câble coaxial 75 Ohms + 3 fils 9/10°	Câble coaxial sur: G = Masse du cable V1 = Ame du cable

2. NOMENCLATURE

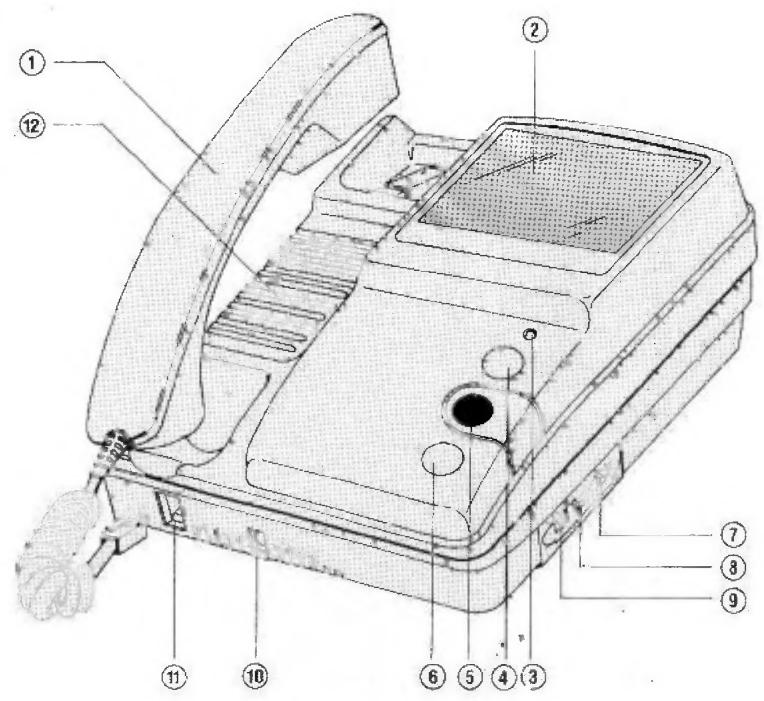

a) Moniteur

① Combiné de réponse
② Ecran de contrôle sur lequel apparaît le visage du visiteur
③ Témoin lumineux:
- «eteint»: - moniteur en attente d'un appel ou moniteur débranché.
- «rouge»: - mémorisation (30 s) d'un appel de l'extérieur. ou combiné décroché. en communication avec un appel de l'extérieur.
- «vert»: - intercommunication entre les 2 moniteurs.
- «orange»: - memorisation d'un appel de l'extérieur pendant une intercommunication.
④ Bouton d'appoint de l'autre moniteur.
⑤ Bouton de mise en fonction du moniteur sans décrocher le combiné de réponse
6 Commande d'ouverture de porte (gache ou serrure electrique)
⑦ Bouton de reglage du volume de I'appe et du son provenant de la platine extérieure (combine raccroche)
⑧ Réglage du contraste de l'écran de contrôle
⑨ Reglage de la luminosité de l'écran de contrôle
Prise jack perpetant l'alimentation a partir de I'adaptateur AC/DC
Prise jack pour relier le combiné au moniteur
Haut parleur pour receivevoir l'appeil et la communication

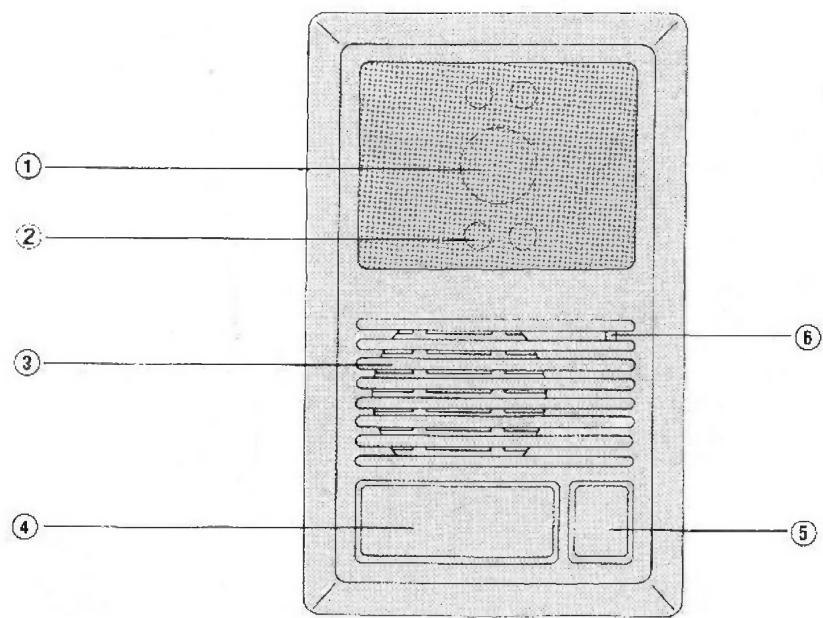

b) Platine extérieure

① Objectif de laamera CCD avec obturateur automatique
② Eclairage infra-rouge (4 leds): permet de voir le visiteur même dans une ambiance peu éclairée
③ Haut parleur: permet d'entendre le visiteur
④ Porte-étiquette
⑤ Bouton d'appoint: lorsqu'on appuie sur ce bouton, l'appoint se fait entendre à l'intérieur, l'écran et laamera se mettent en fonction, et l'on peut entendre les personnes se trouvant à la porte.
Micro:permet de converser avec le visiteur

3. INSTALLATION

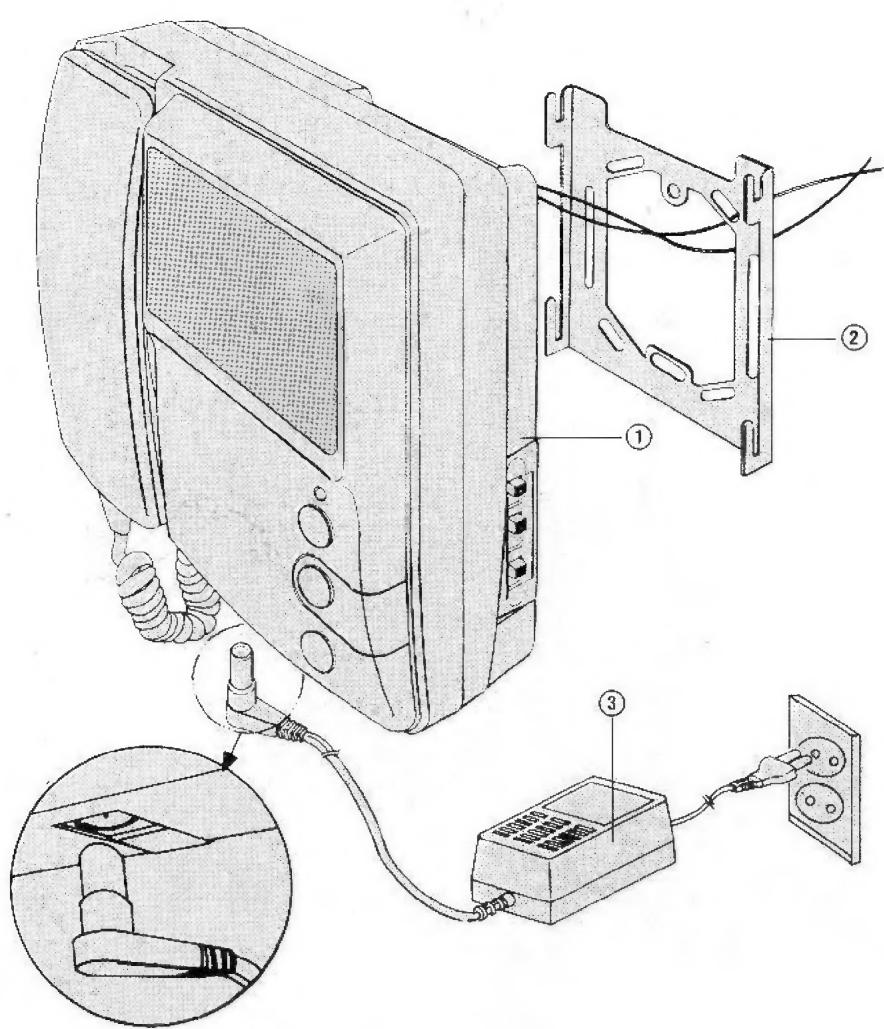

a) Installation du poste de réponse

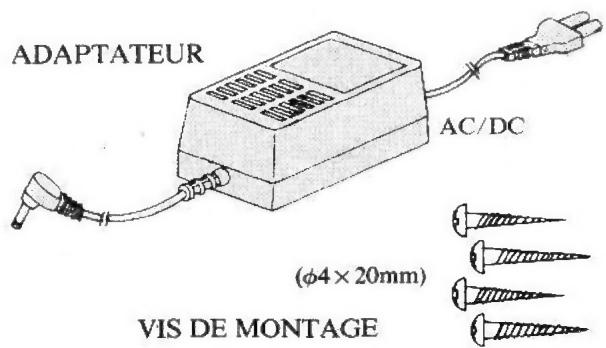

① Fixer le support mural ② avec les vis fournies
② Raccorder les fils venant de la platine extérieure suivant le schéma de cablage ci-après
(3) Mettre en place le moniteur video sur le support mural
(4) Brancher l'alimentation secteur (3)

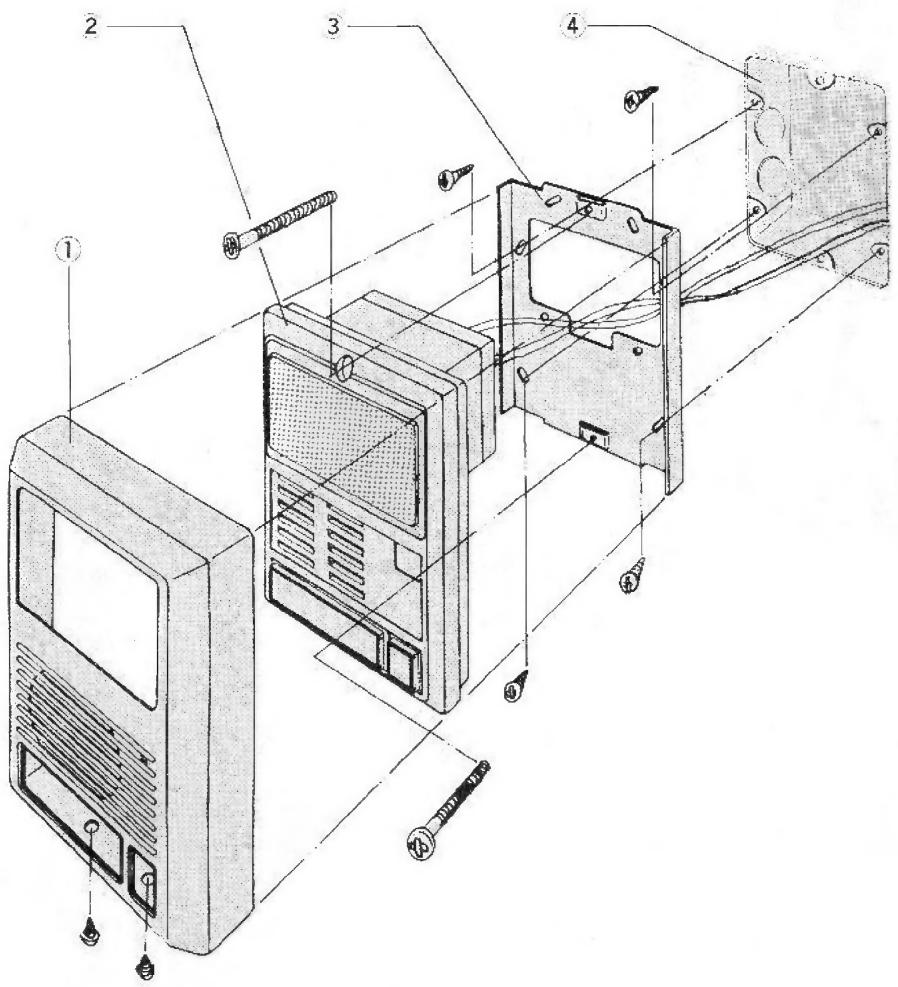

b) Installation de la platine extérieure

① Encastrer le boîtier ④ dans le mur ennant soin de protégger les trouss des vis de fixation du support
Fixer le support métallique ③ sur la boîte d'encastrement à l'aide des 4 vis ( 4× 20mm)
③ Raccorder le cable de liaison en respectant le schéma de câblage(page 9 ou 10)
Fixer la platine au support metallique avec les vis filétées prévues à cet effet (de 3 × 22mm )
⑤ Replacer la face avant ① sur la platine avec les vis de 4 × 10mm (engager la partie supérieure de la face avant en premier)

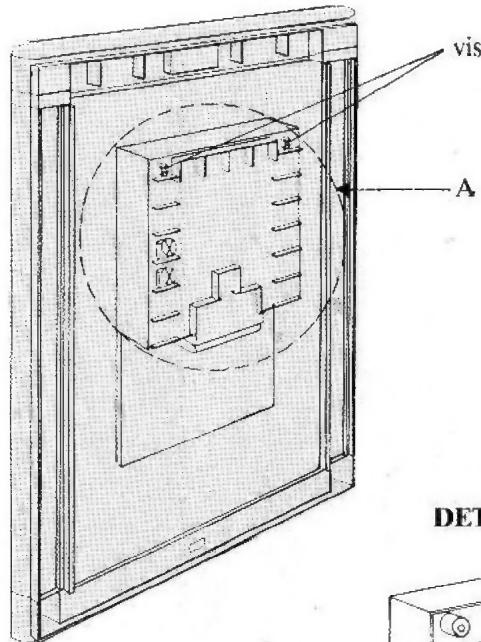

c) Réglage de l'orientation de l'objet

① Ouvrir le boitier A (deux vis)

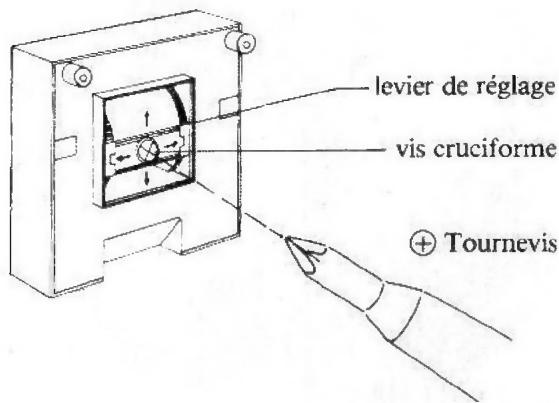

② Pour modifier l'ajustement vertical: déplacer le levier de réglage vers le haut ou vers le bas
Pour modifier l'ajustement horizontal: dévisser la vis cruciforme (sans l'enlever). déplacer le levier de réglage sur la droite ou sur la gauche, revisser modérément la vis cruciforme.
④ Refermer le boitier A

DETAIL "A"

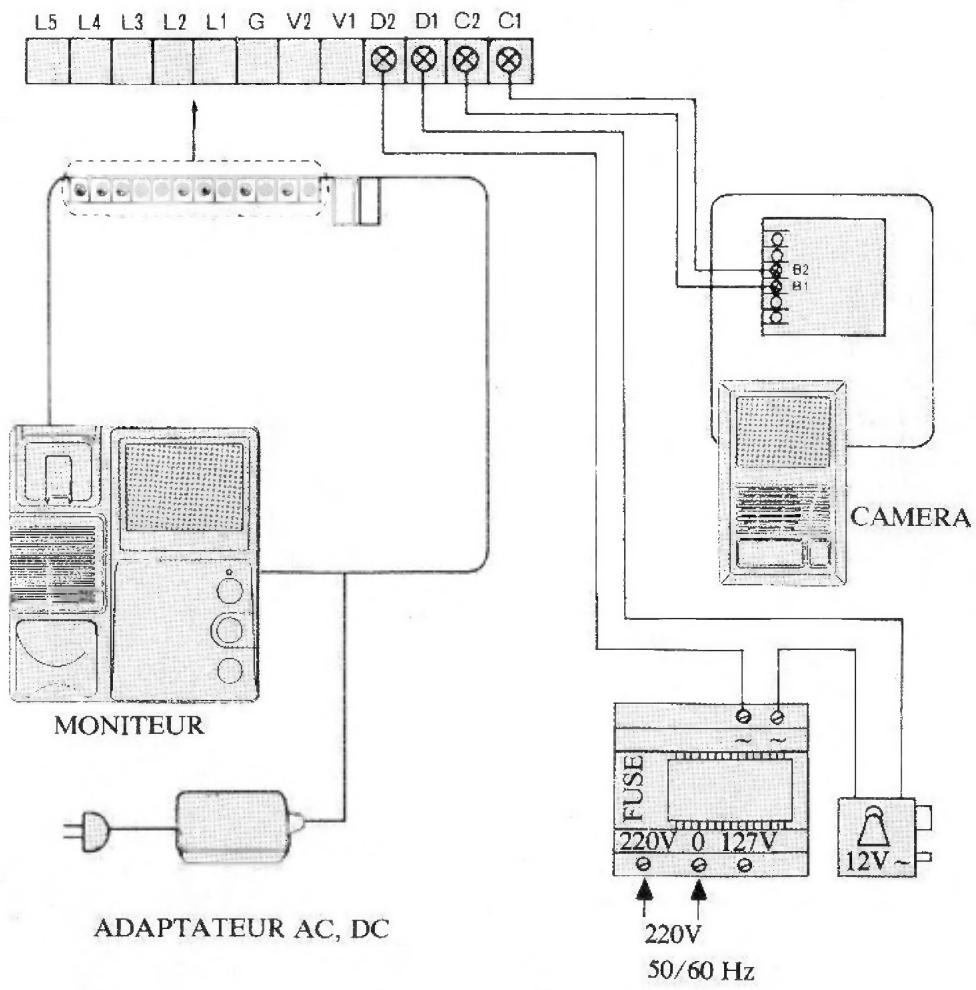

4. CABLAGE

Raccordement

1. Bien raccorder les fils selon le schema de cablage.
2. Deux fils seulement sont nécessaires pour relier la platine extérieure au moniteur.
3. Lorsque l'installation est complétée d'une gâche ou d'une serrure électrique, il est nécessaire de prévoir deux fils supplémentaires pour relier la serrure ou la gâche au monitér.

Attention: l'alimentation de la gâte ou de la serrure électrique est assurée par un transformateur indépendant (non fourni dans le kit) - Type EXTEL 145 ou EXTEL 146.

1. Uneamera peut etre connectee avec deux moniteurs en parallele.

2. La distance des cables maximum doit etre:

3. entre laamera et le premier moniteur: 70m MAXI (cable coaxial + 2 fils si ouvre-porte)

4. entre le premier monitér et le deuxième monitér: 30m . MAXI (1 cable coaxial + 3 fils sont nécessaires)

5. Chaque moniteur a besoin d'un adaptateur AC/DC sépare (fourni)

1. Lorsqu'une personne appuie sur le bouton extérieur, l'appeil se fait entendre, l'écran s'illumine et le visage du visiteur apparait pendant quelques secondes. Une fois le visiteur identifié, décrochez le combiné du moniteur et conversez avec celui-ci pendant environ 3 min avant que l'image ne disparaisse automatique. Pour continuer la conversation, appuyer à nouveau sur le bouton "moniteur" (bouton n° 5).
2. Vous pouvez à tout moment surveiller l'extérieur, sans décrocher le combiné, en appuyant sur le bouton "moniteur" (bouton n° 5).

3. Temporisation

Appel: le signal sonore se fait entendre-l'image apparait sur l'écran et disparait après 30 secondes si personne ne répond.

Conversation: des que le combiné est décroché, l'image et la conversation sont utilisables pendant environ 3 min. L'image disparaît des que le combiné est raccroché.

Surveillance: lorsqu'on appuie sur le bouton "moniteur" pour surveiller l'extérieur, sans décrocher le combiné, l'image apparait sur l'écran et disparait automatiquement au bout de 30 secondes.

4. Ouverture de porte

La gache ou la serrure électrique se déclenchent lorsqu'on appuie sur le bouton "ouverture", à condition que l'écran soit allumé (après appel ou en mode surveillance).

1. Sélectionner avec précaution l'emplacement réservé à la platine extérieure, afin d'éviter qu'elle ne soit pas directement exposée en plein vent, en pleine pluie, en plein soleil, ou en pleine poussière.

2. Intercommunication avec un 2ème monitreur (option EXTEL «881/4 B»)

3. Decrocher l'un des 2 combinés.

4. Appuyer sur le bouton «intercom», (le témoin passe du rouge au vert; en même temps, un signal d'appeil retentit sur l'autre moniteur).
5. Decrocher le 2ème combiné: l'intercommunication est alors possible (l'intercom, n'est pas audible sur la platine de rue).
6. Si un appel de l'extérieur intervient pendant une intercommunication, le témoin passé du vert à l'orange; l'image apparait sur les deux moniteurs.
7. Pour dialoguer avec l'extérieur, il faut raccrocher les deux combinés et redécrocher celui qui va répondre au visiteur.

6. PANNES

• PAS D'IMAGE: Vérifier les branchements de l'adaptateur
• MAUVAISE IMAGE: Lumière et contraste au minimum sur le côte du moniteur
• SON FAIBLE: Reglage du volume sur le cote du moniteur

7. MAINTENANCE

• Pas d'entretien particulier, nettoyer les apparciels avec un chiffon doux sans détergent.
