VF230611 - Friteuse électrique GAGGENAU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Friteuse électrique encastrable
Marque	GAGGENAU
Modèle	VF230611
Dimensions (L x P x H)	288 x 510 x 198,5 mm
Puissance totale	2300 W
Tension / Fréquence	120 V / 60 Hz
Fusible nécessaire	10 A
Capacité d'huile / graisse	3 à 3,5 L d'huile ou 3 kg de graisse
Plage de température	270 °F à 380 °F (132 °C à 193 °C)
Minuteur	1 à 90 minutes
Fonction fonte de la graisse	Oui, sélectionnable par bouton
Sécurité enfants	Oui, verrouillage des commandes
Coupure de sécurité automatique	Après 4 heures sans intervention
Protection thermique	Intégrée, contre la surchauffe
Vidange	Par robinet intégré (seau de 10 L nécessaire)
Accessoires inclus	Panier (FK 023-000), couvercle en inox
Type d'installation	Encastrable dans un plan de travail
Matériau de la cuve	Acier inoxydable
Raccordement électrique	Fiche NEMA 6-15P ou raccordement fixe
Service après-vente	Gaggenau USA : 877.4GAGGENAU

FOIRE AUX QUESTIONS - VF230611 GAGGENAU

Comment faire fondre de la graisse solide dans la friteuse ?

Tournez le bouton Température vers la gauche jusqu'au symbole de fonte de la graisse solide. La graisse fond lentement sans surchauffe. Le symbole de fonte s'affiche. Une fois fondue, réglez la température souhaitée.

Que faire si l'écran affiche le symbole limiteur (Ⓞ) ?

Cela signifie que l'appareil a été mis en marche à vide ou que la résistance est dépliée. Tournez le bouton Température sur 0, ajoutez de l'huile ou de la graisse, puis laissez refroidir complètement avant de réutiliser.

Comment activer et désactiver la sécurité enfants ?

Pour activer : maintenez le bouton Minuteur sur -, tournez Température sur une valeur, ramenez à 0, puis remettez Minuteur sur 0. Pour désactiver : même manipulation, le symbole sécurité enfants disparaît.

Pourquoi ma friteuse s'éteint-elle automatiquement avec des traits clignotants ?

La coupure de sécurité s'est activée après 4 heures sans intervention. Tournez le bouton Température sur 0 pour réinitialiser, puis vous pouvez la redémarrer normalement.

Quelle quantité d'huile ou de graisse dois-je mettre dans la friteuse ?

Le niveau doit se situer entre les deux repères à l'arrière de la cuve. La capacité est d'environ 3 à 3,5 litres d'huile ou 3 kg de graisse.

Comment nettoyer la cuve après usage ?

Laissez refroidir, puis rabattez la résistance vers le haut. Versez 4 L d'eau chaude avec du liquide vaisselle, faites chauffer en mode fonte, puis vidangez par le robinet. Rincez à l'eau claire et séchez. N'utilisez jamais de nettoyeur vapeur.

Comment vidanger l'huile usagée ?

Attendez que l'appareil soit froid. Faites fondre la graisse si nécessaire. Placez un seau résistant à la chaleur d'au moins 10 L sous le robinet. Dévissez le bouchon en plastique, ouvrez le robinet en tournant la manette vers le bas.

Puis-je utiliser la friteuse avec le couvercle fermé ?

Non, ne posez pas le couvercle pendant la cuisson. Utilisez-le uniquement après refroidissement complet pour protéger la graisse des impuretés.

Que faire si les aliments ne sont pas cuits à l'intérieur ?

La température est trop élevée. Abaissez la température et augmentez la durée de cuisson. Consultez le tableau de cuisson dans la notice pour des réglages précis.

Comment remplacer l'huile ou la graisse usagée ?

Changez-la lorsqu'elle noircit, dégage une odeur désagréable ou fume prématurément. Il est conseillé de la remplacer complètement pour éviter les risques d'incendie.

MODE D'EMPLOI VF230611 GAGGENAU

Notice d'utilisation et de pose

VF 230 611

Friteuse électrique

GAGGENAU

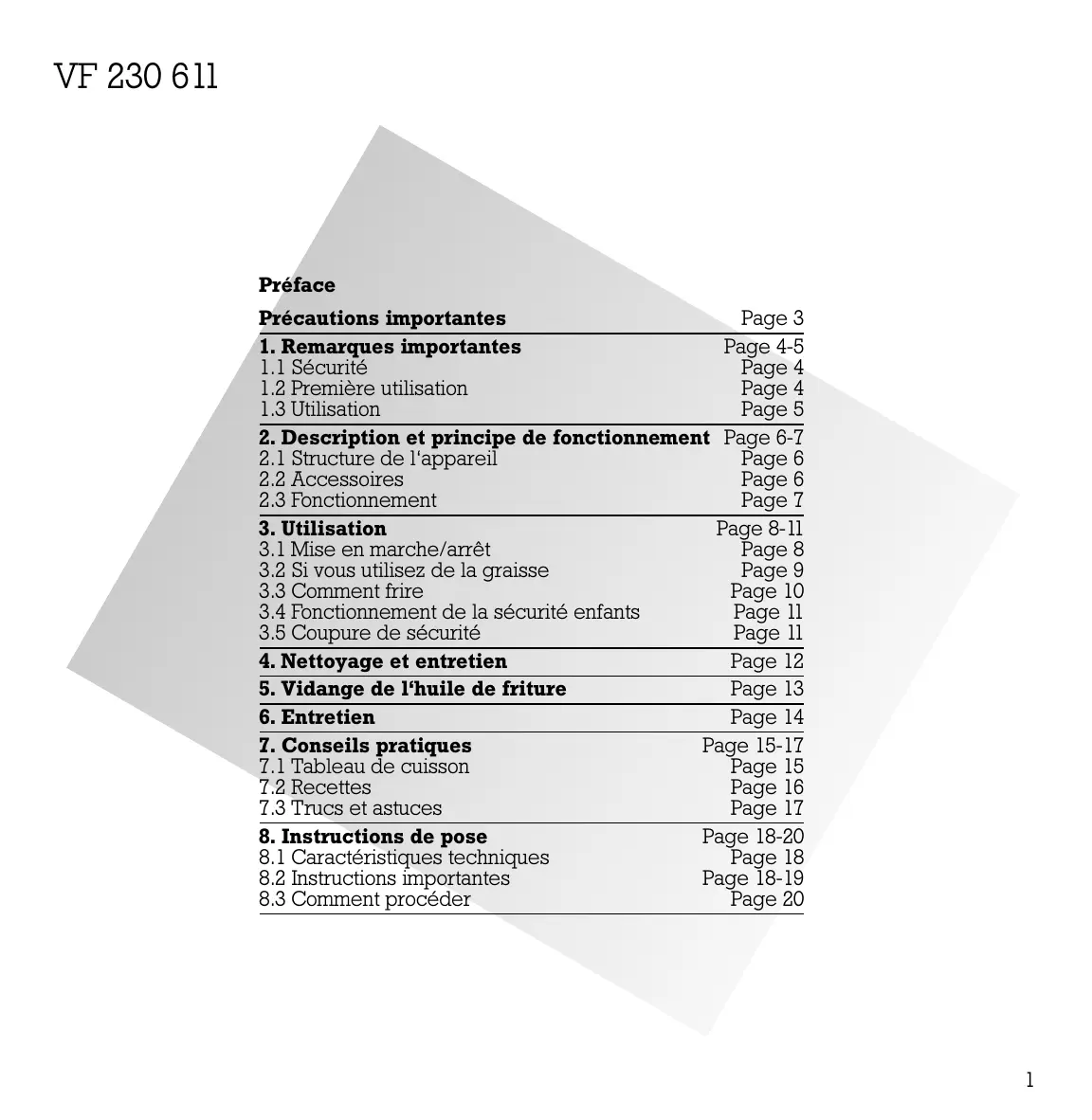

Préface

1. Remarques importantes Page 4-5

1.1 Sécurité Page 4 1.2 Première utilisation Page 4 1.3 Utilisation Page 5

2. Description et principe de fonctionnement Page 6-7

2.1 Structure de l'appareil Page 6 2.2 Accessoires Page 6 2.3 Fonctionnement Page 7

1. Utilisation Page 8-11 3.1 Mise en marche/arrêt Page 8 3.2 Si vous utilisez de la graisse Page 9 3.3 Comment fire Page 10 3.4 Fonctionnement de la sécurité enfants Page 11 3.5 Coupure de sécurité Page 11

4. Nettoyage et entretien Page 12 5. Vidange de l'huile de friture Page 13 6. Entretien Page 14 7. Conseils pratiques Page 15-17 7.1 Tableau de cuisson Page 15 7.2 Recettes 7.3 Trucs et astuces 8. Instructions de pose Page 18-20 8.1 Caractéristiques techniques Page 18 8.2 Instructions importantes 8.3 Comment professionnel Page 20

Avec notre nouvelle friteuse, frire ne sera plus une corvée!

L'appareil présente entre autres les avantages suivants :

• une fonction pratique pour faire fondre la graisse
• le contrôle exact (électronique) de la température permet de saisir vos préparations en surface si rapidement que l'huile ou la graisse ne peut pas pénétrer dans le produit. Proteines, vitamines et minéraux sont réservés.
• grâce à une nouvelle méthode, le montage est d'une extrême simplicité!

Afin de pouvoir utiliser cet appareil de manière optimale, lisez attentivement les instructions d'utilisation et de montage avant la première utilisation. Elles contiennent des remarques importantes sur l'utilisation, l'installation et l'entretien de l'appareil.

Les consignes à respecter avant la première utilisation figurent page 3.

Les chapitres « Structure et fonctionnement » et « Utilisation » décrivent toutes les fonctions possibles de votre friteuse et expliquent comment utiliser l'appareil.

Grâce au chapitre « Nettoyage et entretien », vous saurez comment faire pour que votre appareil reste beau longtemps.

Si vous ne parvenez pas à régler une fonction, consultez la rubrique « Trucs et conseils pratiques ». Si cela ne suffit pas, adressez-vous au service après-vente Gaggenau.

1. Lisez toutes les instructions.

1. Pour éliminer tout risque de brûlures et d'incendie, il est déconseillé d'installer des éléments de rangement au-dessus de l'appareil. Si des éléments doivent être posés, vous pouvez réduire le risque en installant un capot dépassant horizontalement d'au moins 5" (127 mm) de la base des éléments.

3. Instructions importantes

a) Assurez-vous que l'appareil est correctement installé et mis à la terre par un électricien qualifié. b) N'utilisez jamais cet appareil pour chauffer une pièce. c) Ne laissez pas les enfants seuls - Il ne faut pas laisser des enfants seuls ou sans surveillance dans une zone où des appareils sont en service. Il ne faut jamais les laisser s'asseoir ou se tenir sur une partie quelconque de l'appareil. Lorsque les enfants sont assez grands pour utiliser l'appareil, il est de la responsabilité des parents ou tuteurs légaux de vérifier que leurs enfants ont reçu de personnes qualifiées les informations nécessaires pour respecter les règles de sécurité. d) Portez des vêtements appropriés - Il ne faut jamais porter de vêtements amples ou qui pendent quand on utilise l'appareil. e) Dépannage - Ne réparez pas vous-même l'appareil ou ne remplacez pas une pièce quelconque sauf si le manuel le conseille spécifiquement. Il convient de faire toutes les autres interventions par un technicien qualifié. f) Rangement dans ou sur l'appareil - Il est déconseillé de ranger des matières inflammables dans un four ou près des appareils.

g) Pas d'eau sur les graisses enflammées - Éteignez le feu ou les flammes ou utilisez un extincteur de type à mousse ou produit chimique sec. h) Utilisez uniquement des maniques sèches - Les maniques humides ou mouillées sur une surface chaude dégagent de la vapeur qui peut provoquer des brûlures. Ne mettez pas les maniques en contact avec la surface chaude de l'appareil. N'utilisez ni torchon ni autre linge volumineux. i) Ne laissez jamais les appareils sans surveillance à feu vif - Une casserole qui déborde provoque de la fumée et des retombées graisseuses qui peuvent prendre feu. k) Faites extrêmement attention lorsque vous manipulez des marmites de graisse ou lorsque vous jetez de la graisse chaude.

1. NE TOUCHEZ NI LES PLAQUES CHAUFFANTES, NI LES ZONES VOISINES - Les plaques chauffantes peuvent être chaudes même si elles sont redevenues noires. Les zones proches des plaques peuvent avoir chauffé suffisamment pour provoquer des brûlures. Pendant et après l'utilisation, ne touchez ni les plaques ni les zones voisines, et ne laissez pas des tissus ni des matériaux inflammables entrer en contact avec ces zones avant qu'elles n'aient eu le temps de refroidir.

5. Attention :

Ne rangez pas dans les éléments situés au-dessus d'une table de cuisson des objets susceptibles d'intéresser les enfants. Un enfant grimpant sur la cuisinière pour les attraper pourrait se blesser grièvement.

1. Attention - Ne nettoyez jamais cet appareil avec un nettoyeur à vapeur ou avec de l'eau sous pression - risque de court-circuit!

1.1 Sécurité

Ne faites pas fonctionner l'appareil s'il est endommagé.

L'appareil doit être raccordé uniquement par un technicien agréé, en conformité avec toutes les règles des entreprises de distribution d'électricité et les réglementations sur la construction.

Respectez les instructions de montage!

Si des appareils électriques sont branchés à proximité de la friteuse, faites en sorte que les cordons électriques ne soient pas en contact avec des surfaces très chaudes!

L'utilisateur est responsable du bon usage et du parfait entretien de l'appareil.

Ne laissez pas fonctionner l'appareil sans surveillance.

Ne faites pas fonctionner l'appareil à vide! Dès que le niveau de liquide est inférieur au minimum, rajoutez de l'huile ou de la graisse! Risque de brûlure!

Attention! L'appareil chauffe pendant la marche. Maintenez les enfants à distance!

Ne nettoyez pas l'appareil avec un nettoyeur à vapeur ou à pression d'eau : risque de court-circuit !

A chaque opération de maintenance, il faut isoler l'appareil du secteur, soit en débranchant la fiche d'alimentation, soit en désactivant le fusible concerné.

Afin que la sécurité électrique soit garantie, les réparations doivent être confiées à des techniciens agrées.

Aucune garantie ne peut être assurée pour les dommages générés par le non-respect de la présente notice.

Attention! Les graisses et huiles s'enflammment facilement en cas de surchauffe. Ne pas faire de feu non couvert à proximité de l'appareil.

Risque d'incendie!

Faites particulièrement attention lorsque vous travaillez avec de l'eau à proximité de l'appareil chaud. Risque d'explosion!

Ne laissez pas des aliments cuire sans surveillance continue dans de la graisse ou de l'huile (frites par exemple) !

Attention! Si l'appareil se trouve sous une hotte ou près d'un aérateur de plan de cuisson, risque d'incendie du aux filtres surcharges en graisse!

Ne posez pas le couvercle sur l'appareil chaud.

Risque de brûlure!

Sous réserve de modifications techniques!

1.2 Première utilisation

Avant d'utiliser l'appareil pour la première fois, respectez les consignes suivantes :

• Lisez attentivement la notice d'utilisation et de montage.
• Faites impérativement poser et brancher l'appareil par un spécialiste.
• La plaquette d'identification de l'appareil est fournie sur un feuillet séparé de la notice. Conservez-la au même endroit que votre notice d'utilisation et de pose!
• Sortez l'appareil de l'emballage et éliminez ce dernier de manière conforme! L'emballage se compose de films plastiques et de carton.

Remarque : des accessoires se trouvent au fond de l'emballage ! Ne laissez pas les enfants jouer avant l'emballage !

• Avant la première utilisation, nettoyez soigneusement l'appareil et ses accessoires. Cela permet de supprimer les odeurs de neuf éventuelles et les impuretés (voir chapitre Nettoyage et entretien).
• Avant la mise en service, assurez-vous que la prise secteur est en bon état.

1.3 Utilisation

L'appareil est uniquement destiné à un usage domestique et ne doit pas être utilisé à d'autres fins.

Utilisez-le uniquement pour vos préparations alimentaires. L'appareil n'est pas destiné à chauffer la pièce dans laquelle il est installé.

Maintenez les possibilités d'aération ouvertes (portes, bouches d'aération, fenêtres).

Ne conservez pas de petits objets combustibles dans l'appareil. Pendant le fonctionnement, laissez uniquement les objets nécessaires dans l'appareil.

Utilisez uniquement des ustensiles de friture (paniers) prévus à cet effet.

Le symbole (préchauffage) situé sur le tableau de commande s'éteint dès que la température réglée est atteinte.

Une fois la friture terminée, tournez le bouton « Température » sur « 0 »

L'appareil ne doit jamais être branché à vide (remplissez-le d'huile ou de graisse, jamais d'eau)! Dans le cas contraire, l'appareil se désactive automatiquement et le système (limitectur) apparait à l'écran. Le cas échéant, tournez le bouton « Température » sur la position 0. Attende que le symbole (limitectur) s'efface.

Remarque: Si le symbole (limiteur) apparait à l'écran, cela peut être dû à plusieurs causes (voir Structure et fonctionnement).

Ajoutez de l'huile ou de la graisse lorsque le niveau passe au-dessous de la marque inférieure.

Attention lors de l'ajout d'huile ou de graisse. Ceux-ci surchauffent facilement et il y a risque de brûlure. La graisse usagée/sale doit être changée lorsqu'elle noircit, lorsqu'elle dégage une odeur désagréable et/ou lorsqu'elle fume prématurément. Risque d'incendie!

Si un incendie se déclare, débranchez l'appareil et posez le couvercle sur la friteuse. N'utilisez jamais d'eau pour l'éteindre!

Arrêtez immédiatement la hotte aspirante, car le tirage attise l'incendie!

Si vous mettez dans la friteuse des aliments trop humides ou si vous faites frire une trop grande quantité d'aliments, l'huile ou la graisse de friture tendront à mousser exagérément. Risque de brûlure !

En cas d'anomalies de fonctionnement, vérifie tout d'abord les fusibles de la maison. Si cela ne provient pas de l'alimentation électrique, contactez votre revendeur ou le service après-vente GAGGENAU compétent.

Une protection thermique intégrée empêche la surchauffe de la friteuse.

Nettoyez l'appareil à intervalles réguliers et remplacez régulièrement l'huile ou la graisse de friture, les impuretés qu'elle contient la rendant plus facilement inflammable.

N'utilisez pas le couvercle pendant que la friteuse est en marche. Posez le couvercle en verre sur la friteuse seulement lorsque cette dernière a entièrement refroidi.

Attention : n'utilisez jamais sur la friteuse le couvercle en verre du cuiseur à vapeur.

Attention : de l'eau peut s'accumuler dans la zone froide lorsque l'huile ou la graisse sont utilisées plusieurs fois et que l'aliment à frire est humide (produits surgelés, légumes). Le versement d'aliments supplémentaires dans la friteuse peut provoquer une importante et soudaine formation de mousse. Risque de brûlure ! Avant de préchauffer, videz une petite partie (1 tasse environ) du liquide de la zone froide.

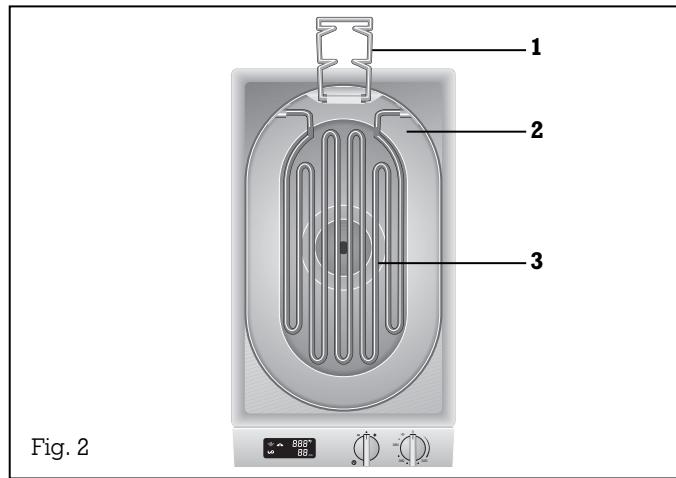

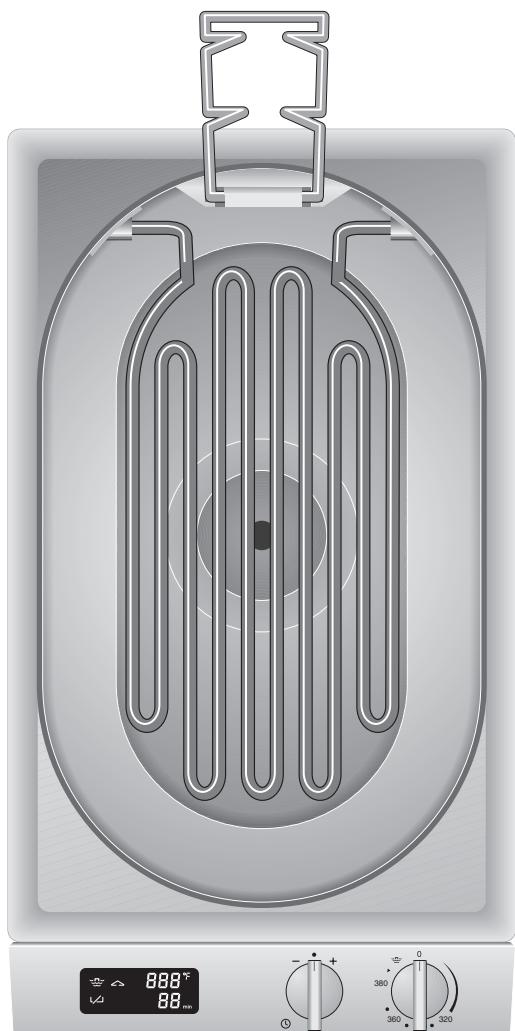

2.1 Structure de l'appareil

1 Suspension du panier 2 Bord antimousse 3 Résistance électrique (2300 W)

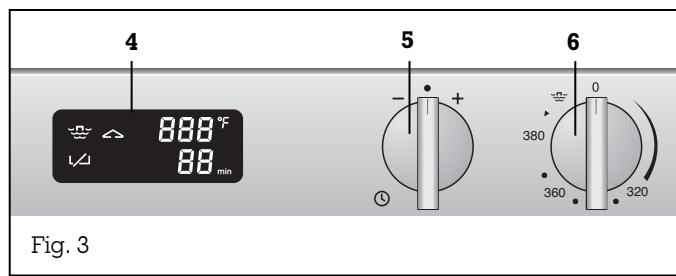

Panneau de commande:

4 Ecran avec les possibilités d'affichage suivantes: - Symbole (chauffage) - Affichage de la température régée - Affichage du temps de cuisson régé - Symbole (liquéfaction de la graisse solide en cours) - Symbole (limiteur) 5 Bouton « minuteur » avec les possibilités de sélection + et - (plage de réglage 1 à 90 minutes) 6 Bouton « température » (plage de réglage 270 à 380°F) avec fonction fonte de la graisse

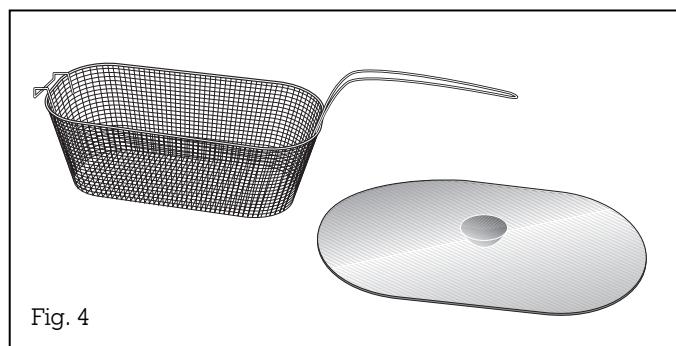

Equipement en série de votre friteuse (Fig. 4):

Panier (FK 023-000) - Couvercle inox

Accessoires en option:

VV 200-000 profilé de jonction pour associer la friteuse à d'autres appareils Vario

VD 201-010 Couvercle

2.3 Fonctionnement

Si le symbole (limiteur) ne s'éteint pas au bout de quelques minutes, consultez votre service après-vente Gaggenau compétent.

Pendant la cuisson, la chaleur dégagée par l'appareil est transmise aux aliments via la graisse. Grâce à ce processus de cuisson rapide, une croûte savoureuse se forme autour du produit. La plage de température pendant la cuisson est comprise entre 320 et 360°F. La température maximale est de 380°F. Une température supérieure provoquerait le changement de consistance de la graisse ou de l'huile.

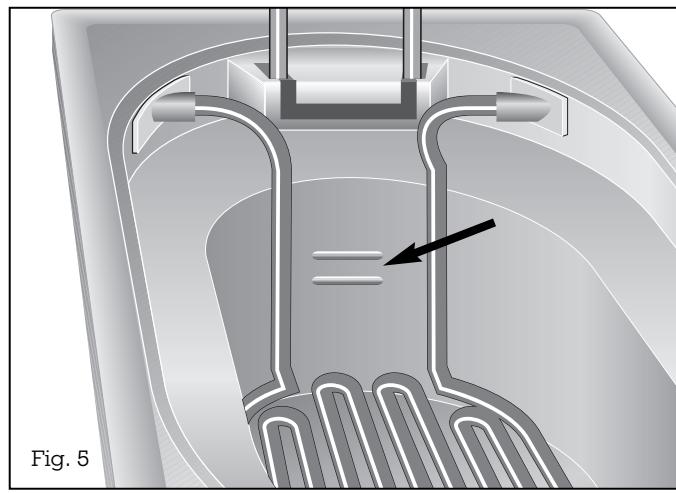

Deux traits se trouvent sur la face arrière de la friteuse; ils indiquent le niveau maximum et minimum de l'huile ou de la graisse à friture. Le niveau d'huile/de graisse doit toujours se couvrir entre les deux marques (Fig. 5).

Les aliments à frire devraient toujours être complètement recouverts d'huile ou de graisse à friture; sinon, les tournez à mi-cuisson (par ex. poulet). L'eau contenue dans les produits à frire se dépose dans la zone froide du bas de la friteuse (voir 1 / Fig. 6). Ceci empêche dans une large mesure que l'huile ne mousse. Les particules qui tombent du panier lors de la cuisson descendent également dans cette zone. Les températures plus basses de cette zone évitent leur calcination et le temps d'utilisation de l'huile ou de la graisse s'en trouve considérablement prolongé.

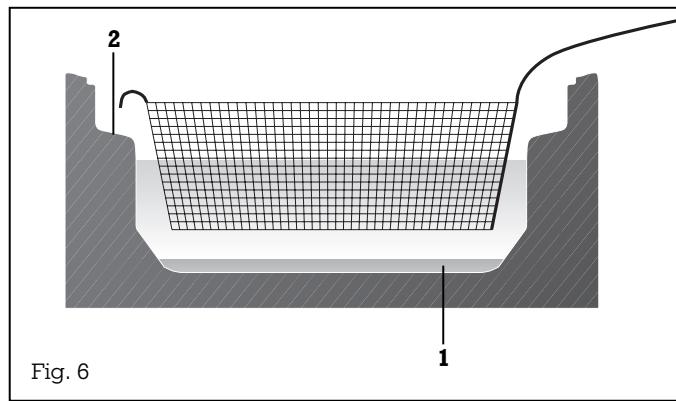

Le bord de moussage (voir 2 / Fig. 6) reçoit la mousse générée par la cuisson.

Vous êtes protégé par de nombreux dispositifs de protection. Si le symbole (limiteur) apparaît à l'écran, tournez le bouton « Température » sur 0.

Causes possibles:

• Pas assez ou pas du tout d'huile ou de graissé dans la cuve.
• La friteuse a été mise en marche alors que la résistance tubulaire était dépliée.

Tournez le bouton «Température » en position 0. Mettez la graisse ou l'huile dans la cuve de la friteuse. Laissez l'appareil refroidir entièrement avant de le remettre en marche.

Bouton « température

La température peut être régée entre 270 et 380°F. Vous pouvez également opter pour la fonction fonte de la graisse.

Bouton « minuteur

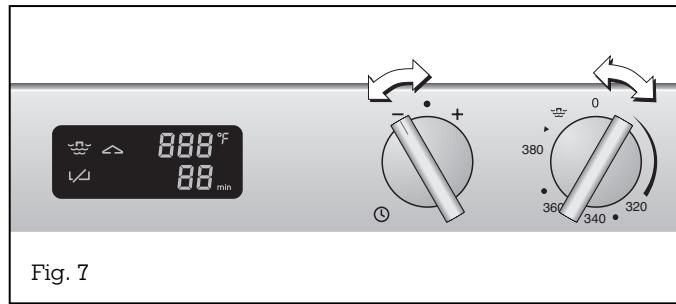

Le temps de cuisson peut être réglé entre 1 et 90 minutes. (Fig. 7). Le minuteur ne provoque pas l'arrêt de l'appareil.

Mise en route:

Réglez le bouton « Température » sur la température souhaitée. Celle-ci s'affiche à l'écran. Pendant le préchauffage de l'appareil, le symbole (préchauffage) s'affiche à l'écran. (Fig. 8)

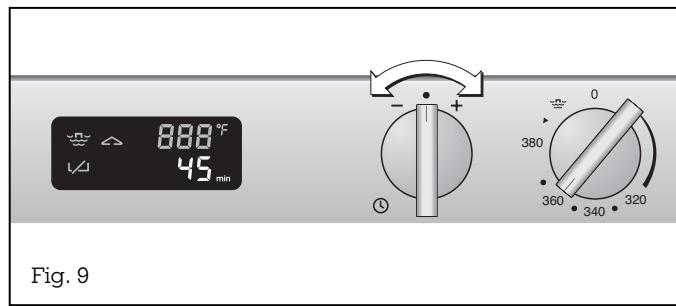

Tournez le bouton « Minuteur » vers la gauche ou vers la droite afin de régler le temps de cuisson souhaité (Fig. 9) (entre 1 (01) et 90 (90) minutes). Le temps réglé s'écoule à l'écran. Tournez le bouton vers la gauche : 90 s'affiche. Après quelques secondes, la valeur sélectionnée est confirmée par un signal acoustique.

Remarque: le minuteur ne provoque l'arrêt de l'appareil. À l'inverse, vous pouvez l'utiliser même lorsque l'appareil est éteint.

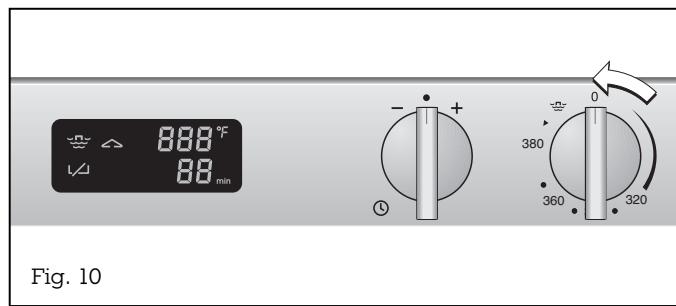

Arrêt:

Tournez le bouton « Température » sur la position 0. (Fig. 10). Aucun symbole n'est affiché à l'écran. (exception: symbole (limiteur))

3.2 Si vous utilisez de la graisse

• Mettez dans la friteuse environ 3kg de graisse solide coupée en petits morceaux.
• Tournez le bouton « Température » vers la gauche jusqu'à la position (liquefaction de laGRAISSESolide). Dans cette position, laGRAISSESolide fond lentement, empêchant toute surchauffe de la résistance chauffante. Le symbole s'allume sur l'afficheur (liquefaction de laGRAISSESolide). Un signal sonore déclenche après quelques secondes.
• Une fois que le niveau de liquéfaction de laGRAISSE n'est plus actif, l'indication 210°F s'affiche. Vous pouvez maintenant désirer la température voulue.

• Tournez le bouton « Température » vers la gauche jusqu'à la position (liquefaction de la graisse solide). Dès qu'un signal sonore retentit, tournez le bouton vers la gauche (sans passer par la position 0!) jusqu'à la température voulue. -Pendant la liquefaction de la graisse, l'indication (liquefaction active) s'affiche. Ensuite, l'appareil chauffe de lui-même à la température préselectionnée.

Important!

De la graisse non fondue peut rester dans la zone froide en raison de la température basse. Mettez les aliments à frire uniquement lorsque le symbole (préalable) est éteint.

Remarque :

Le niveau de liquefaction de la GRAISSE solide ne peut être activé que lorsque l'appareil est à une température inférieure à 120°F

Lorsque le niveau de liquéfaction est activé à une température supérieure à 120°F, le symbole (préchauffage) s'affiche avec l'indication 210°F. L'appareil préchauffe à 210°F.

3.3 Comment frire

(voir aussi 7.1)

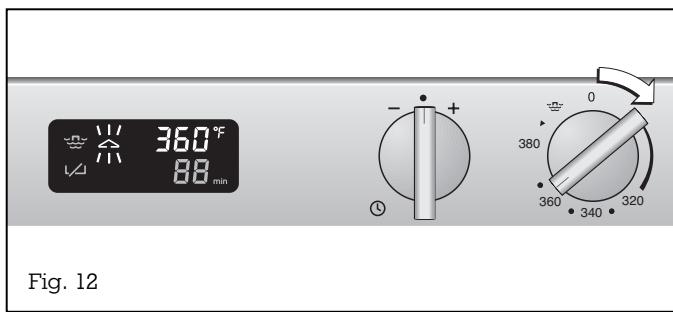

• Réglez la température souhaitée à l'aide du bouton correspondant. Dès que le symbole (préchauffage) s'éteint, la température souhaitée est atteinte.

Important :

Ne mettez l'appareil en marche qu'après avoir rempli la cuve d'huile ou de graisse. La graisse doit être fondue (voir page 9) !

• Plongez brièvement le panier dans laGRAISSÉ ou l'huile chaude. La quantité optimale est de 3 à 3,51 d'huile (ou 3 kg de GRAISSÉ).

Les produits humides tels que poissons, crustacés, morceaux de viande, de légumes ou de fruits doivent toujours être préalablement bien essuyés.

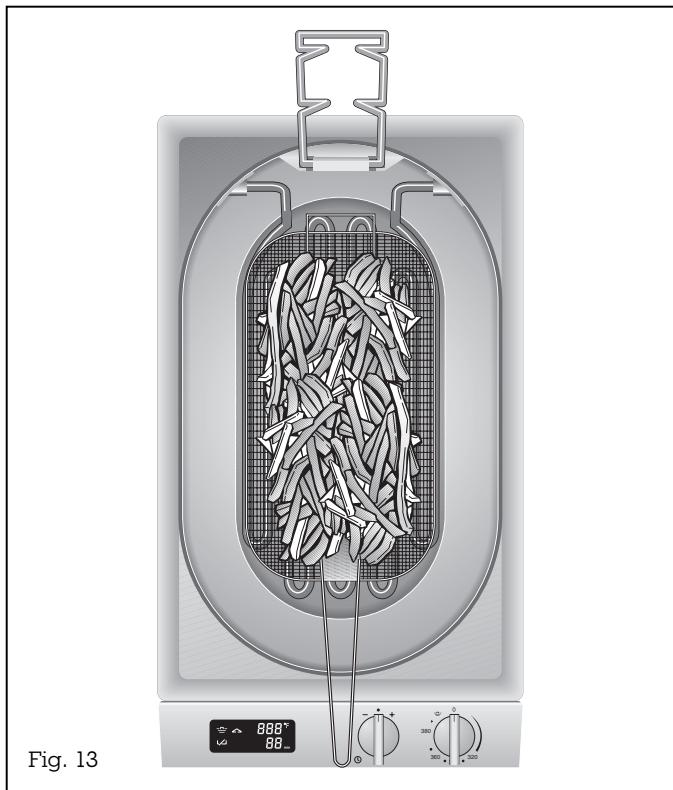

• Placez les aliments à frire dans le panier et faites-les frire. La capacité du panier est de 500 g.
• Lorsque les aliments sont cuits (voir tableau 7.1), sortez le panier et secouez-le légèrement pour égoutter plus rapidement les aliments.

Remarque :

Les temps de friture indiqués sont des temps approximatifs car il faut plus ou moins d'énergie et de temps en fonction de l'état et du goût des aliments à frire.

Important!

Ne pas saler et assaisonner au-dessus de la friteuse car l'huile ou la graisse prendrait le goût et le transmettrait aux aliments que l'on ferait frire la fois suivante.

Veuillez respecter nos trucs et conseils pratiques!

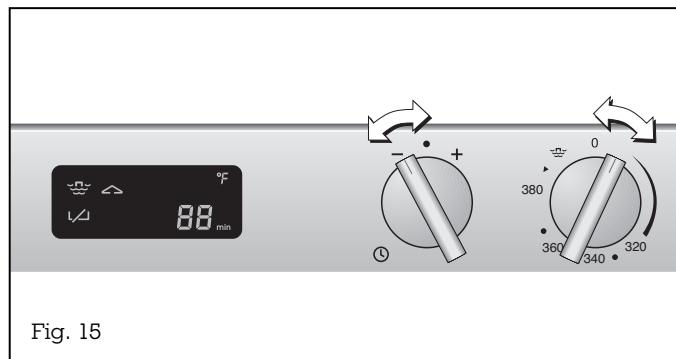

Activation

• Tournez le bouton « Minuteur » vers la gauche, jusqu'à la position moins et maintenez-le dans cette position.
• Tournez le bouton « Température » vers la droite, sur une température quelconque.
• Ramenez le bouton « Température » en position 0.
• Ramenez le bouton « Minuteur » en position 0. L'indication apparait sur l'afficheur (sécurité enfants) (fig. 14). Vous pouvez maintenant tourner le bouton température dans une position quelconque sans que l'appareil CHAUFFE.

Désactivation

• Tournez le bouton « Minuteur » vers la gauche, en position moins et maintenez-le dans cette position.
• Tournez le bouton « Température » vers la droite, sur une température quelconque.
• Tournez le bouton « Minuteur » en position 0.
• Tournez le bouton « Température » en position 0. Le symbole sécurité enfants apparaît sur l'afficheur (Fig. 15).

L'appareil peut maintenant fonctionner.

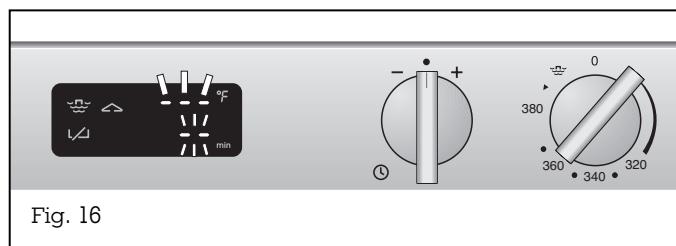

Pour votre protection, l'appareil est équipé d'une coupure de sécurité. L'appareil allumé s'éteint automatiquement au bout de 4 heures si pendant ce laps de temps, aucune intervention de l'utilisateur sur une commande n'a eu lieu. Des traits clignotants apparaissent sur l'afficheur (fig. 16). Tournez le bouton « Température » en position 0, afin de pouvoir remettre l'appareil normalement en marche.

Attention: risque de brûlure!

Ne nettoyez pas l'appareil avant qu'il soit parfaitement refroidi.

Ne mettez jamais la friteuse en marche lorsque la résistance est rabattue vers le haut.

Remarque: ne pas l'appliquer avec un nettoyeur haute pression ou avec de l'eau sous pression! Risque de court-circuit!

Avant la première mise en service, procédez à un nettoyage minutieux.

Nettoyage de la cuve :

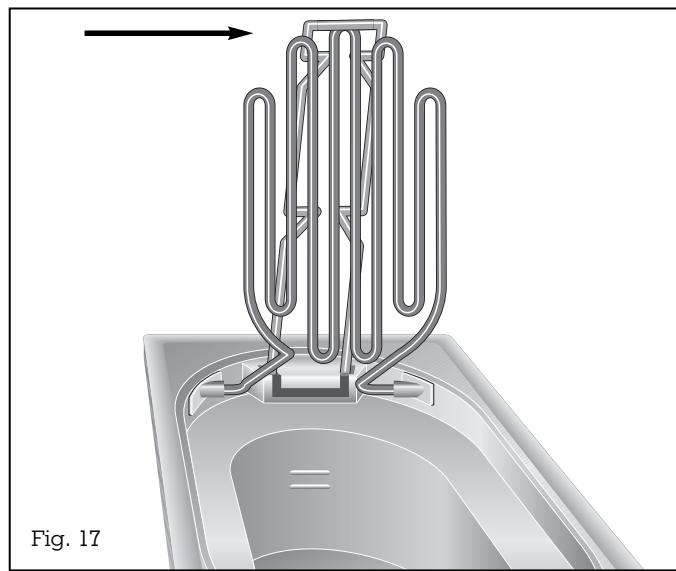

-Sortez le panier et rabattez la résistance électrique vers le haut. Coincez la résistance dans la suspension de la friture (Fig. 17). - Versez dans la cuve vide environ quatre litres d'eau additionnée de produit à vaisselle. - Remettez la résistance en place dans la cuve et faites préchauffer l'appareil au niveau « fonte de la graisse ». - Pour vider l'eau, utilisez le robinet de vidange qui se trouve sous le fond en entonnoir de la cuve, en procédant de la manière suivante : dévissez le bouchon en plastique du robinet et ouvrez le robinet en tournant la manette vers le bas (Fig. 18). - Pour recueillir l'eau, utilisez un seau résistant à la température, d'au moins 10 litres de contenance. - Rincez à l'eau chaude et frottez pour sécher. Refermez le robinet de vidange (tournez la manette vers le haut) et revissez le bouchon en plastique.

Remarque : ne pas traiter la curve avec des nettoyants ou ustensiles de nettoyage pour inox qui sont le plus souvent pas agréés pour l'alimentaire.

Avant la première mise en service et après chaque utilisation, nettoyez le couvercle et la suspension du panier à l'eau de vaisselle chaude. Nettoyez le panier à l'eau de vaisselle chaude.

Nettoyez les organes et le bandeau de commande en les essuyant avec un chiffon humide et un peu d'eau de vaisselle et séchez avec un chiffon doux sec. N'utilisez jamais d'éponges à gratter, ni de nettoyants agressifs! N'utilisez pas non plus de nettoyants pour inox du commerce, car ils peuvent attaquer l'impression.

Attention! risque de brûlure!

Ne pas verser d'eau dans la graisse chaude!

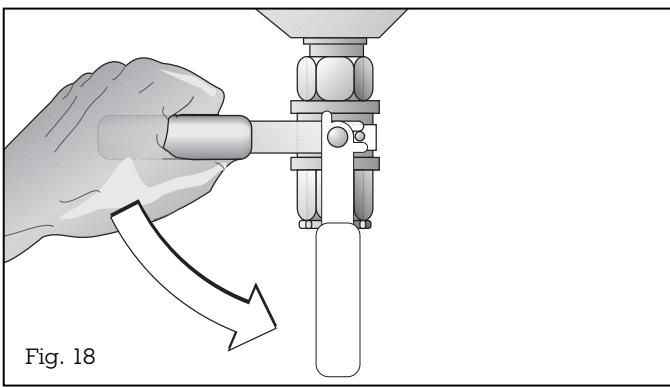

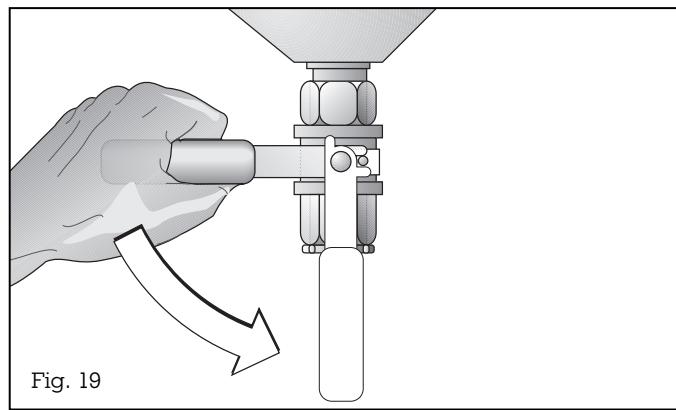

Vidange de l'huile et de la graisse de friture :

Pour vidanger l'huile usagée, attendez impérativement que l'appareil soit froid.

Faites fondre la graisse en sélectionnant le niveau «fonte». Dans la zone froide, la graisse fond lentement.

Pour recueillir l'huile et la graisse, utilisez un seau résistant à la température, d'au moins 10 litres de contenance.

Vous pouvez également vider par ce robinet l'eau qui s'est accumulée dans la zone froide.

L'huile ou la graisse de friture s'évadent au moyen du robinet qui se trouve sous le fond en entonnoir de la cuve. Dévissez d'abord le bouchon en plastique, puis ouvrez le robinet en tournant la manette vers le bas (Fig. 19).

Éliminez les huiles et graisses usagées conformément aux réglementations locales.

6. Entretien

	Avant toute réparation, séparezimpérativement l'appareil du secteur.En cas d'anomalie de fonctionnement, vérifierd'abord les fusibles.Si l'alimentation électrique est correcte, mais que l'appareil ne fonctionne pas, aviser le distributeurGaggenau qui indiquera l'adresse et le numéro de téléphone de l'agent de service agréé le plusproche ou bien prendre contact avecGaggenau USA,TEL. 877.4GAGGENAU.Les réparations doivent être faites uniquemypar des spécialistes agrésés afin que la suture de l'appareil soit garantie.Les interventions non conformes entraînent la pertede la garantie!N'utilise que des pièces de rechange d'origine.
Que faire si ...	La solution !
... l'appareil ne chauffe pas et Ⓞ est allumé surl'afficheur ?	La sécurité enfants a été activée.Désactiver la sécurité enfants.
... l'appareil s'éteint et des traits clignotentsur l'afficheur ?	La coupure de sécurité a été activée.Eteignez l'appareil. Vous pouvez ensuite lem REMETTE en marche.
... un message d'erreur (F1, F2, F3, etc.) s'affiche ?	Contactez le service après-vente de Gaggenau.
... le symbole ↓ (limueur) s'affiche ?	L'appareil a été mis en marche à vide. Éteignezl'appareil. Versez l'huile ou la graisse. Laissezl'appareil refroidir entièrement.Si le symbole ↓ (limueur) est toujours présenteàs après allumage bien que l'appareil soittotalement froid, contactez le serviceaprès-vente de Gaggenau.
... l'aliment à frire n'est pas cuit à l'intérieur ?	Abaissez la température et allongezladurée de cuisson.
... l'aliment à frire brunit sans être aussi croustillantque d'habitude ?	Huile ou graisse trop vieilles. Utilisez de l'huileou de la graisse fraîches.

7. Conseils pratiques

7.1 Tableau de cuisson

Aliment	Température (°F)	Quantité	Durée de cuisson (mn)	Remarques
Amuse-gueule et entrées
Camembert, pané	320	4	3
Rouleaux de printemps	320 - 340	4 - 6	4 - 6	suivant dimension
Poires fournies au roquefort	310	2	8	tourner souvent
Petits chaussons en pâte feuilletée (fournés aux championons, à la vande hachée, au fromage de brebis, etc.)	360 - 370	4 - 6	5 - 7	suivant dimension
Légumes
Légumes divers en beignets (exemple : tranches d'aubergines et de courgettes, pleurotes, choux de Bruxelles*, tranches de céleri*, bouquets de chou-fleur*, championons de Paris) *blanchis al dente	350 - 360	-	3 - 6	frire sans panier, suivant état de cuisson et dimension
Rondelles d'oignons	340	200 g	1 - 2
Julienne de légumes (carottes, pommes de terre, poivre, etc.)	350	100 - 200 g	1 - 2
Croquettes de pommes de terre, faites maison	350	10	3 - 4
Viandes
Boulettes de viande hachée	340	10	6 - 10
Escalopes de veau panées à la viennoise	360	2	1-2 par côté
Cordon bleu, porc	360	2	3-4 par côté
Cuiisses de poulet panées	330	4	25	tourner une fois
Cubes de jambon en pâte au champagne	360	150 g	3 - 4
Poisson et fruits de mer
Fritto Misto	320 / 360	-	2 - 3	frire sans panier, poissons à 320 °F, viandes à 360 °F
Filets de poisson panés	320	2	3 - 5	suivant dimension et type de poisson
Beignets de gambas	360	10	4 - 5
Aliments sucrés
Beignets de pommes	360	5 - 6	3 - 4	frire sans panier
Beignets	360	5 - 6	3 par côté
Doughnuts	340	5 - 6	2 par côté
Croquettes de quetsches	350	4 - 6	5
Beignets de fruits (poires, raison, abricots, fraises, ananas en tranches, bananes, cerises, oreillons de pêches et moitiés de kiwis, etc.)	360	-	2 - 3	frire sans panier
'Schlosserbuben' (plum doughnuts)	320	10	6
Churros	360	6	3 par côté
Il s'agit de valeurs individuates qui peuvent varier suivant la nature des mets et les goûts de chacun. Préparer les alimentés surgelés selon les indications de l'emballage.

Boulettes de poisson en aumonière de chou

Ingrédients

400 g de filet de cabillaud

4 gambas

l chou chinois

2 cu. à soupe de sauce soja

2 oeufs

2 oignons de printemps

80 g de maïzena

100 ml de crème

sel, poivre

Préparation

Laver le filet, l'essuyer et le couper en petits dés. Presser le citron vert. Arroser les dés de poisson du jus de citron et de la sauce soja, mélanger et mettre au frais.

Prépare les oignons. Les hacher finement. Faire blanchir 1 minute la tige verte de l'oignon, puis rafraîchir.

Détacher du chou 6 belles feuilles, les laver, les faire blanchir 2 à 3 minutes, puis les rafraîchir.

Mixer le filet, en ajoutant petit à petit la crème froide. Assaisonner de sel et de poivre et réserver au frais.

Décortiquer les gambas, retirer l'intestin. Les hacher grossièrement, les incorporer avec les oignons hachés à la farce de poisson, puis remettre au frais.

Enlever les grosses côtes des feuilles du chou et les couper en deux dans le sens de la longueur.

Former 12 boulettes de farce et les poser sur les feuilles. Former de petites aumonières et les attacher avec des lanières d'oignons.

Préchauffer la friteuse à 330°F

Battre les œufs, passer les aumonières d'abord dans l'œuf, puis dans la maizena.

Faire frire 4 à 6 minutes à 330°F

Brochettes de gibier

Pour 4 brochettes :

Ingrédients

300 g de filet de lièvre

300 g de filet de chevreuil

12 échalotes

12 petites têtes de champignon de Paris

Sel, poivre

Préparation

Préchauffer la friteuse à 350°F.

Couper en dés égaux la viande préparée. Les piquer sur les brochettes, en alternant avec les légumes et les fruits.

Faire frire 3 à 4 minutes à 350°F. Saler et poivrer.

7.3 Trucs et astuces

• En cas de quantités importantes, il est recommandé de sortir le panier de la cuve après 1 ou 2 minutes afin que l'huile ou la graisse atteigne de nouveau rapidement la température présélectionnée. Les aliments n'en seront que plus croustillants.
• Après chaque friture, enlevez les résidus éventuels du bain d'huile ou de graisse.
• Remplacez l'huile ou la GRAISSE en totalité lorsque les aliments ne sont plus croustillants alors que la température réglée est correcte ou lorsque la GRAISSE ou l'HUILE noircit.
• Pour friture, utilisez uniquement de la graisse sans eau ni albumine car ces graisses présentent un point de fumée élevé. Il s'agit ainsi d'une graisse résistante à la chaleur.
• Les aliments suivants sont adaptés à la friture : petits morceaux de viande et de poisson, légumes, pommes de terre, pâtes, fruits, aliments panés.
• Ne faites pas frire des quantités trop importantes en une fois car la graisse refroidirait trop rapidement.
• À propos refroidissement, fermez le couvercle. Cela est nécessaire pour des raisons de sécurité et cela évite que des impuretés tombent dans laGRAISSE.

Le saviez-vous?

• Vous pouvez préparer des plats savoureux avec votre friteuse, sans perdre les précieux éléments nutritifs et bons pour la santé des aliments.
• Avec ce mode cuisson (à partir de 340°F ), l'huile et la graisse être enlevés.
• Lors de l'utilisation de produits congelés, enlevez le givre. Remplissez le panier hors de la friteuse. -Laissez le poisson congelé dégeler légèrement. La durée de la cuisson en sera réduite et le poisson sera bien doré. -Epluchez les courgettes et les aubergines avant de les paner. La panure adhérera mistrs.
• Entailliez les cotelettes en plusieurs endroits au niveau de l'os avant de les faire frire afin d'obtenir une cuisson plus uniforme. -Lorsque vous plongez des produits humides ou congelés dans la friture, la graisse mousse fortement. Penchez doucement le panier plein à plusieurs reprises. Cela évite que la graisse déborde.
• Posez les aliments frits sur du papier absorbant.
• Réglez la température recommandée. Si la GRAISSE est trop chaude, une croûte se forme trop rapidement en surface et l'intérieur ne cuit pas. -Si la GRAISSE n'est pas assez chaude, les aliments absorbent la GRAISSE.
• Lorsque la graisse est à bonne température, les pores de l'aliment se referment rapidement lorsque celui-ci est plongé dans la friture et les protéines forment une croûte protectrice. Ainsi, seule une faible quantité de graisse peut pénétrer! Égoutez les aliments frits sur du papier absorbant afin de réduire encore la teneur en graisse.
• Grâce au temps de cuisson réduit, les aliments conservent leurs précieux éléments nutritifs comme les vitamines et les minéraux.

8.1 Caractéristiques techniques

Puissance raccordée totale : 2.3kW

Fusible : 10 ampères

Cotes de l'appareil :

288 x 510 x 198.5 mm

11^5 / 16×20^1 / 16×7^13 / _16

8.2 Instructions importantes

L'installateur est responsable du parfait fonctionnement de l'appareil sur le lieu où il est monté. Il doit en expliquer le fonctionnement à l'utilisateur, à l'aide de la notice d'utilisation, et lui dire comment isoler l'appareil du secteur électrique si nécessaire.

Aucune garantie ne peut être assurée pour les dommages générés par le non-respect de la présente notice.

Si après installation, l'appareil ne peut pas être isolé de tous les pôles du secteur au moyen d'une fiche, il faut prévoir sur l'installation électrique un dispositif de sectionnement (fusible par exemple) dont les contacts sont écartés d'au moins 3 mm.

Remarque : n'installez pas l'appareil juste à côté d'un cuiseur à vapeur !

La pose de la friteuse dans des cuisines intégrées en bois ou autre matériel inflammable similaire est possible sans dispositions additionnelles.

Lisez les « Instructions importantes » (chapitre 1). L'élément bas doit avoir une porte permettant la manoeuvre du robinet de vidange.

Sous réserve de modifications techniques.

Branchement électrique

L'appareil doit être raccordé uniquement par un électricien agréé, dans le respect de toutes les réglementations en vigueur.

La fiche doit être conforme aux normes NEMA POUR FICHES ET PRISES DE COURANT.

La fiche ne doit pas être d'un type inférieur à 6-15 P (2 pôles 3 fils terre).

Ce dispositif doit être posé uniquement par un électricien qualifié.

Respectez les indications de la plaquette d'identification. L'appareil peut être branché au moyen d'une fiche ou d'un raccordement fixe.

Le cordon d'alimentation secteur doit être au moins du type SJTO 3x16 AWG 105^ (résistant à l'huile).

Nous conseillons de poser derrière l'appareil une prise de courant à contact de protection, à environ 70 cm (27^1 / 2^ ) au-dessus du sol accessible après installation de l'appareil.

Si le cordon d'alimentation électrique est endommagé, il faut le remplacer par un câble spécial que seul le fabricant ou son service après-vente sont autorisés à raccorder.

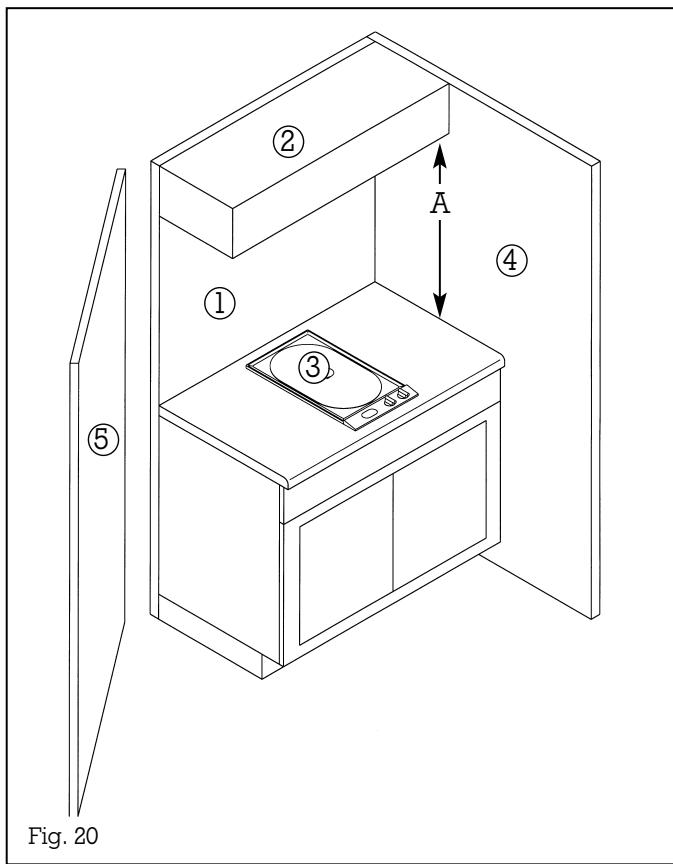

Les distances minimales à respecter entre la surface de cuisson et la surface horizontale située au-dessus du plan de cuisson doivent être :

A = 30 pouces (762~mm) minimum entre le dessus de la surface de cuisson et le fond d'un meuble non protégé en bois ou en métal, ou bien A = 24 pouces (600~mm) minimum si le fond du meuble en bois ou en métal est protégé par un panneau de carton retardateur de flamme d'une épaisseur d'au moins 1 / 4 de pouce, revêtu d'une feuille de tôle d'acier non inférieure à la ref. 28 MSG, d'acier inoxydable de 0.015 pouce d'épaisseur, d'aluminium de 0.024 pouce d'épaisseur ou de cuivre de 0.020 pouce d'épaisseur.

1. mur de fond 2. meuble supérieur 3. plan de cuisson 4. mur latéral 5. mur latéral

8.3 Comment professionnel

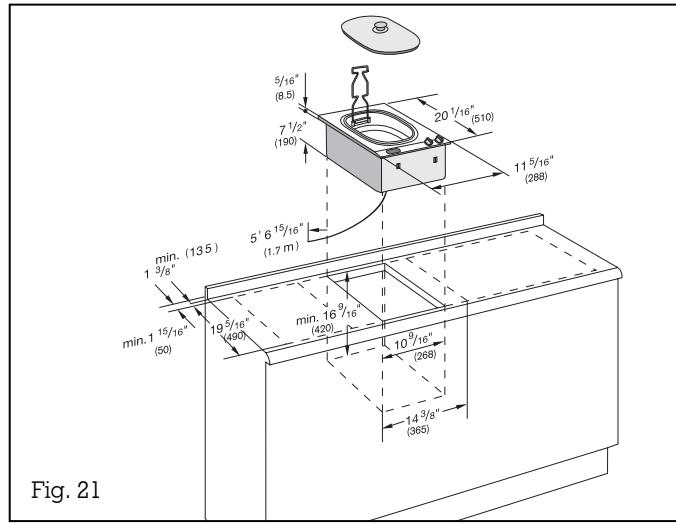

• Réalisez la découpe dans votre plan de travail pour un ou plusieurs appareils Vario. Pour ce faire, basez-vous sur le schéma de pose et le tableau des cotes. Ce dernier indique l'encombrement de la barrette de jonction entre les appareils. Important! L'angle entre la surface de coupe et le plan de travail doit être de (Fig. 21).

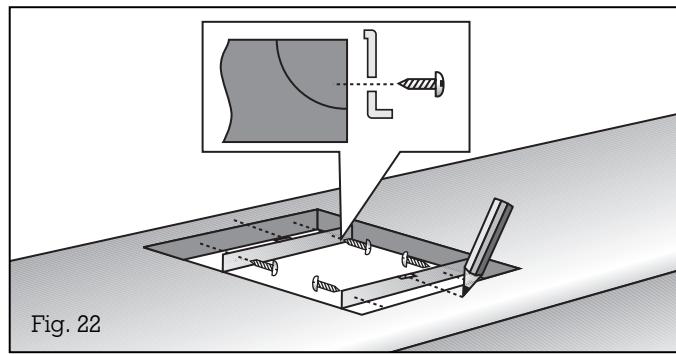

• Repérez avec précision le milieu de la découpe. Fixez les rails de fixation sur les bords avant et arrière de la découpe. Vérifiez que les ergots du rail de fixation reposent sur le plan de travail et que la marque du milieu des rails coincide exactement avec la marque du milieu de la découpe (Fig. 22).

Fixez le couvercle sur l'appareil avant de déposer l'ensemble (voir Instructions de montage VD 201-010).

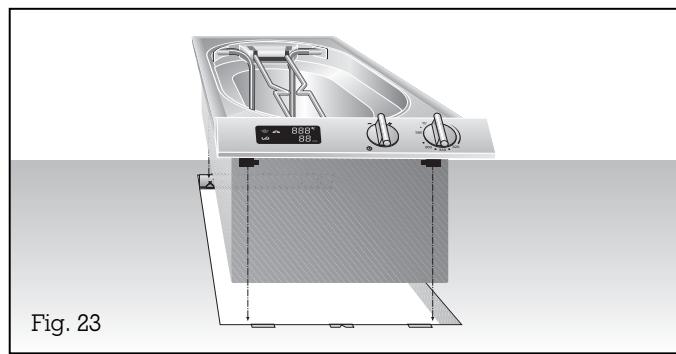

• Placez l'appareil dans le plan de travail en faisant attention à ce que les ergots de l'appareil reposent exactement sur les ressorts de blocage. Enforcez fermement l'appareil dans le plan de travail : les ergots se verrouillent dans les ressorts (Fig. 23).

Remarque : En cas de pose dans un plan de travail en granit ou en marbre, faire réaliser les trous par un spécialiste ou coller les rails de fixation avec une colle à 2 composantes (métal sur pierre) résistant à la température.

Remarque :

Il est possible d'encastrer plusieurs appareils dans des découpes individuelles, en respectant une distance latérale minimale de 40mm (1^9 / 16^ ) entre les appareils.

GAGGENAU HAUSGERÄTE GMBH CARL-WERY-STR. 34·81739 MUNCHEN GERMANY (089) 45 90-03 FAX [phone]

5551 McFADDEN AVENUE HUNTINGTON BEACH, CA 92649 USA 877.4GAGGENAU www.gaggenau-usa.com
