MODE D'EMPLOI STUDIOPHILE AV 20 M-AUDIO

ATTENTION! - Veuillez vérifier que le bouton "AC Select" situé au dos de l'enceinte gauche est réglé sur 220V avant d'allumer vos enceintes.

Merci d'avoir besoin les enceintes audio multimédias de bureau Stadiophile AV 20. Les enceintes M-Audio sont utilisées par ingénieurs du son et producteurs du monde entier. Avec les enceintes Stadiophile AV 20, vous pouvez maintainant bénéficier du même niveau professionnel de qualité audio sur votre bureau.

Les Stadiophile AV 20 ont été conçues et testées par des ingénieurs du son chevronnés afin de répondre à vos besoins de monitoring audio de bureau. Des caissons personnalisés, une conception de haut-parleur optimisée et une technologie de crossover avancée fournissant le meilleur son qui puisse être obtenu avec des enceintes de ces dimensions. Complets, incluant un blindage magnétique pour une utilisation de bureau, les Stadiophile AV 20 fournissant des expériences audio supérieures à partir de votre musique et de vos applications multimédia. L'enceinte Stadiophile AV 20 a un amplificateur intégré, qui accepte directement un signal niveau ligne provenant de sources variées.

Contenu de l'emballage

2

L'emballage de vos Stadiophile AV 20 contient :

Deux haut-parleurs Stadiophile AV 20 (Gauge et Droit)

Gauge : amplificateur intégré et alimentation; commande de volume; entree stéreo RCA principale et sortie du signal vers le canal droit sur l'arrière

Droite : connexion audio du haut-parleur gauche sur l'arrière

Un cable audio mini-jack vers RCA stereo pour utiliser avec diverses sources
Cable d'alimentation standard (adapté) à 2 conducteurs
Cable audio transparent pour envoyer l'audio du canal droit sur le haut-parleur droit
Pads acoustiques/antidérapants pour les enceintes
Manuel de l'utilisateur

Fonctionnalités des Stadiophile AV 20

3

1. Le woofer

Le woofer a un diamètre de 2^ (6 cm) et est magnétiquement blindo pour protégier votre écran d'ordinateur de toute interférence. Il inclut une bobine mobile à haute température et un cône en papier traité polypropylène de 6 cm. Le woofer fournit une ↔ponse équilibrée en basses et moyennes fréquences.

2. Le tweeteter

Gráce à son diaphragme de 1" (2,5 cm) en Mylar spécialement concu avec blindage magnétique, le tweeter offre une réponse extrément naturelle. Il réduit la résonance en adaptant une technologique d'amortissement interne unique.

3. Port "Bass Reflex"

Le trou sur l'arrière correspond au port Bass Reflex. Il est concu pour décharger les signaux très basses fréquences et améliorer la réponse des basses d'ensemble.

4. Caisson

Combé avec les autres composants, le caisson des Stadiophile AV 20 joue un role important. Il est constitué d'une fibre de moyenne densité (MDF) spéciale et d'un renforcement interieur exceptionnel, concu pour absorber les vibrations et les impacts dans des conditions extrêmes. De plus, notre caisson d'enceinte innovant inclut un matériel acoustique soigneusement placé, de façon à ce que les Stadiophile AV 20 donnent l'impression d'être plus grands - offrant une réponse de basses plus naturelle et douce.

5. "Crossover" et amplificateurs de puissance

Les "crossovers" (= diviseurs de fréquences) et les amplificateurs de puissance des Stadiophile AV 20 ont été spécialement mis au point pour le woofer et le tweeter employés. Le diviseur distribue les fréquences basses, moyennes et hauteux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son équilibré.

Installation

4

our que les performances des Stadiophile AV 20 soient optimales, veuillez dire attentivement ce qui suit avant de proceder à leur installation.

Précautions à prendre

ATTENTION! - L'utilisation d'une tension inappropriée peut entraîner une situation de danger et/ou de dommage aux composants des haut-parleurs non couverts par leur garantie.

Veuillez vérifier que le bouton "AC Select" situé au dos de l'enceinte gauche est régle sur 220V avant d'allumer vos enceintes.

Connexions : Vos Stadiophile AV 20 possèdent une paire d'entrée RCA pour y brancher divers apparéils. Utilisé le cable fourni pour brancher, par exemple, la sortie mini-jack stéreo de la carte son interne de votre ordinateur sur les entrées RCA situées au dos de l'enceinte gauche. Si vous carte son ou autre apparéil possède un connecteur de sortie audio autre que mini-jack stéreo (par exemple sorties RCA sur la M-Audio Delta Audiophile 24/96), il vous faudra vous procurer soit le ou les adaptateurs de connexions nécessaires, soit un cable avec connecteurs RCA d'un côté et les connecteurs adaptations à votre apparéil de l'autre (RCA aussi sur la M-Audio Delta Audiophile 24/96).

Assurez-vous que les enceintes Stadiophile AV 20 sont eteintes avant de réaliser les branchements.

Fonctionnement correct de l'alimentation : Les Stadiophile AV 20 intégrant leur propre amplificateur, elles doivent être connectés à une prise de courant à l'aide du cable d'alimentation secteur fourni. Avant la mise sous tension, veuillez vous assurer que le bouton "on/off" situé à l'arrière des Stadiophile AV 20 est sur "Off".

Pads acoustiques/antidérapants

Afin de réduire les vibrations et de renforcer la stabilité, nous vous recommendons d'utiliser les pads acoustiques/antidérapants fournis sur le fond des enceintes.

Connexions du cable de haut-parleur ①

Utilisez le cable transparent inclu dans l'emballage des Stadiophile AV 20 pour brancher les haut-parleurs entre eux via les prises clip à ressort noir et rouge à l'arrière de chaque enceinte.

Connexion à une carte son ou autre apparéil de sortie audio ②

Avant de brancher les enceintes Stadiophile AV 20, assurez-vous que l'alimentation provenant du dispositif de sortie est eteinte et que le système Stadiophile AV 20 l'est etelement.

Connectez les entrées RCA aux connecteurs de sortie correspondants de votre carte son, lecteur de musique portable, etc.

①

Placement des Stadiophile AV 20

5

Le placement de vos enceintes modifie leur sonorité. Il est important de placer vos moniteurs de références Studiophile AV 20 de sorte que les tweeters soient dirigés vers vos oreilles.

Les moniteurs habituels nécessitent généralement d'être surélevés pour que leurs tweeters soient à la même hauteur que les oreilles de l'auditeur. Cependant, grâce à la conception courbee des AV 20, l'angle idéal entre les tweeters et vos oreilles est obtenu en les plaçant simplement à plat sur votre bureau.

1. Les deux enceintes et l'auditeur doivent être situés de façon à former un triangle équilatéral.

Enceinte gauche Enceinte droite

1. Placez les AV 20 de sorte que les tweeters soient diriges vers vos oreilles.

Votre garantie Studiophile AV 20

6

Termes de la garantie

M-Audio garantit que les produits sont dépourvus de définuts de matérielux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistrré. Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit.

Enregistrement de la garantie

Si vous le faites immédiatement, vous bénéficierez d'une couverture complète de la garantie, en même temps que vous aiderez M-Audio à développer et à fabriquer les produits de la(Meilleure qualité qu'il soit. Inscrivez-vous sur www.m-audio.fr/register

Annexes

7

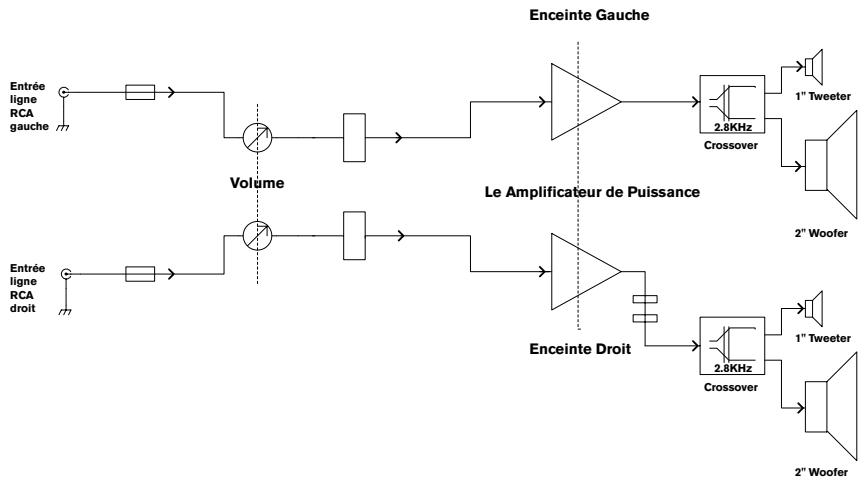

Annexe A - Schéma fonctionnel

Annexe B : Caractéristiques techniques

Type :	enceinte de bureau à deux voies
Woofer :	Haut parleur 2 pouces à cône composite en papier et fibre de verre avec blindage magnétique
Tweeter :	Tweeter à dôme de 1 pouce refroidi par Ferrofluid avec membrane en Mylar
Réponse en fréquence :	120Hz-20kHz ±3 dB
Fréquence de crossover :	2.8 kHz
RMS SPL :	90dB @ 1 mètre
Rapport signal-bruit	>80dB (typique, pondéré A)
Connecteurs d'entrée :	Entrée ligne RCA gauche et droit
Polarité :	le branchement d'un signal positif sur l'entrée “+” provoque un déplacement du woofer vers l'extérieur
Puissance dynamique :	Ampli classe D de 10 watts sous 4 ohms par voie
Impédance d'entrée :	10 k ohm asymétrique
Sensibilité d'entrée :	Un bruit rose de 100mV en entrée produit 84dBA de pression acoustique (SPL) à 1m avec le volume au maximum
Protection :	interférence RF, limitation du courant de sortie, surchauffe, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique
Indicateur :	Anneau LED lumineux bleu autour du bouton volume sur la façade avant
Alimentation requisite :	Pré-réglage usine en 100-120V/~60Hz ou 220~240V/~50Hz
Caisson :	pannaaux MDF plaqués vinyle
Dimensions :	198mm (hauteur) x 99mm (largeur) x 156mm (profondeur)
Poids :	4,6 kg

Les caractéristiques techniques peuvent être modifiées sans averissement
