BX8 - Enceintes de monitoring M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type	Moniteur de studio deux voies biamplifié
Woofer	8 pouces (203 mm), cône en polypropylène blindé avec charge minérale, bobine mobile haute température, suspension en caoutchouc
Tweeter	Dôme en soie naturelle avec blindage magnétique
Bande passante	37 Hz – 20 kHz
Fréquence de coupure	1,8 kHz
Puissance amplificateur graves	65 W
Puissance amplificateur aigus	65 W
Rapport signal/bruit	> 100 dB (pleine puissance, bande 20 kHz)
Entrées audio	1 x XLR symétrique, 1 x TRS symétrique/asymétrique
Impédance d'entrée	20 kΩ symétrique, 10 kΩ asymétrique
Contrôles	Volume, Acoustic Space (0/-2/-4 dB), Low Cutoff (37/47/80 Hz), Mid-Range (Flat/Presence), High Freq (0/-2/-4 dB)
Alimentation	115 V~60 Hz ou 230 V~50 Hz (sélectionnable par interrupteur)
Dimensions (H x L x P)	380 x 250 x 300 mm
Poids unitaire	9,2 kg
Matériau du coffret	Panneaux MDF plaqués vinyle
Protections	Parasites RF, limitation courant de sortie, surchauffe, transitoires marche/arrêt, filtre subsonique, fusible externe
Indicateur	Voyant lumineux d'alimentation (face arrière)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de liquides. Débrancher avant nettoyage.
Sécurité	Vérifier la position du sélecteur de tension avant branchement. Ne pas ouvrir l'appareil. Confier toute réparation à un technicien qualifié.
Pièces détachées	Fusible externe remplaçable. Pour toute autre pièce, contacter le service après-vente M-AUDIO.
Informations générales	Marque : M-AUDIO. Modèle : BX8. Catégorie : Enceintes de monitoring.

FOIRE AUX QUESTIONS - BX8 M-AUDIO

Quels câbles utiliser pour connecter les enceintes BX8 ?

Utilisez des câbles XLR symétriques ou des câbles TRS symétriques/asymétriques. Les connexions XLR et TRS peuvent être utilisées simultanément. Assurez-vous que les enceintes sont éteintes et le volume au minimum avant de brancher.

Comment régler l'interrupteur Acoustic Space ?

L'interrupteur Acoustic Space compense la réponse en basses fréquences selon l'emplacement : 0 dB (Half Space) si les enceintes sont contre un mur, -2 dB (Three-Quarter Space) si elles sont près d'un mur ou dans un coin, -4 dB (Full Space) si elles sont éloignées du mur.

Que signifient les réglages d'égalisation disponibles ?

- Low Cutoff : 37 Hz (pas d'atténuation), 47 Hz (performance normale), 80 Hz (simule un petit système).
- Mid-Range : Flat (courbe plate) ou Presence (renforce les médiums pour une image sonore plus proche).
- High Freq : 0 dB (plat), -2 dB ou -4 dB (atténuation des aigus à partir de 5 kHz).

Comment placer correctement les moniteurs BX8 ?

Placez les enceintes et votre position d'écoute de manière à former un triangle équilatéral. Le haut du woofer doit être au niveau de vos oreilles. Installez les enceintes en position verticale, woofer en bas. Évitez d'obstruer la circulation d'air et éloignez les surfaces réfléchissantes (miroirs, verre, métal).

Quelles précautions prendre lors de la manipulation des BX8 ?

Ne tenez jamais les enceintes par les cônes. Retirez-les de l'emballage avec précaution en les tenant par les deux côtés. Évitez de toucher les cônes pour ne pas les endommager.

Comment sélectionner la bonne tension d'alimentation ?

Utilisez l'interrupteur de sélection de tension sur la face arrière : position 115 V pour les États-Unis et 230 V pour la plupart des pays européens. Un mauvais réglage peut endommager les enceintes et annuler la garantie.

Quelle est la différence entre une connexion XLR et TRS ?

Les deux acceptent des signaux symétriques ou asymétriques. L'entrée XLR utilise un connecteur à 3 broches, tandis que l'entrée TRS utilise une fiche jack 6,35 mm à 3 conducteurs (pointe, bague, corps). Les deux entrées sont mixées en interne.

Que faire si les enceintes ne s'allument pas ?

Vérifiez que le câble d'alimentation est correctement branché et que le sélecteur de tension est sur la bonne position. Vérifiez le fusible externe dans le porte-fusible (remplacez-le si nécessaire). Si le problème persiste, contactez le support technique.

Comment nettoyer les enceintes BX8 ?

Débranchez les enceintes avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs qui pourraient endommager la finition.

La garantie couvre-t-elle les dommages causés par une mauvaise sélection de tension ?

Non, les dommages résultant d'un réglage incorrect du sélecteur de tension ne sont pas couverts par la garantie. Assurez-vous toujours de régler la tension correcte avant de brancher les enceintes.

MODE D'EMPLOI BX8 M-AUDIO

Qu'y a-t-il dans la boîte ? 2

Caractéristiques des moniteurs Studiophie BX 8 2

Description des panneaux avant et arrêté 4

Face arrière 4

Face avant 6

Installation 6

Précautions à prendre 6

Connexion XLR symétrique 7

Connexion TRS symétrique/asymétrique 8

Connexion aux sorties d'un préamplificateur, d'un ordinateur ou d'une console 8

Réglage des interrupteurs d'égalisation 8

Réglage de l'interrupteur Acoustic Space 10

Placement des moniteurs BX8 11

Annexe A - Caractéristiques techniques 12

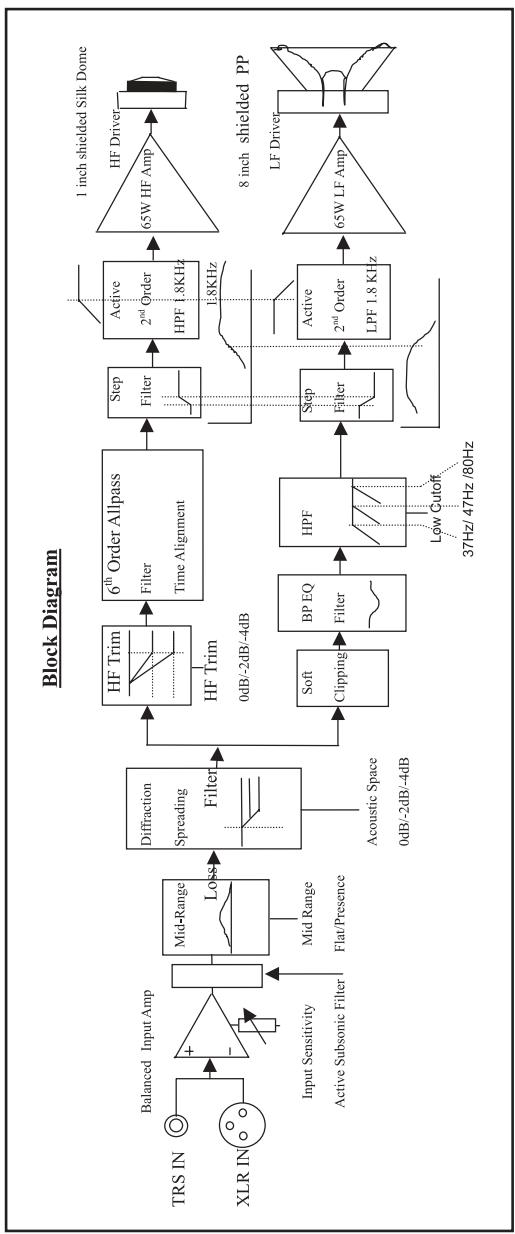

Annexe B - Schéma fonctionnel 13

Merci d'avoir besoin des moniteurs de studio biamplifiés Studioophile BX8. M-Audio est célèbre pour sa technologie d'interface audio-numérique, pour ses convertisseurs numériques ainsi que ses mélangeurs et ses préamplificateurs audio. Fruits de longues années de recherche et développement, les BX8 Studioophile sont nés pour révolutionner le concept de monitoring de référence.

Ils ont été conçus et testés par des ingénieurs du son chevronnés afin qu'elles répondent à vos besoins de monitorage en studio. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs BX8 disposent de leur propre système d'amplification, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variées.

Les moniteurs Stadiophile BX8 ont été mis au point pour éliminer toutes les restrictions inhérentes aux enceintes de référence à champ direct classiques en environnement audionumérique. Grâce à l'exceptionnelle qualité de ses unités de graves et d'aigus ainsi qu'à sa technologie exclusive de crossover, les BX8 fournissent une réponse en fréquence remarquablement large. Les Stadiophile BX8 offrent en effet une réponse en fréquences basses-moyennes stable et équilibrée ainsi qu'une réponse très définie dans les fréquences moyennes et hautes. Les unités de graves et d'aigus des BX8 sont munies d'un blindage magnétique les rendant idéales pour l'utilisation avec des systèmes de production musicale basés sur ordinateur.

Pour les utilisateurs aussi bien professionnels qu'amateurs, les enceintes Stadiophile BX8 définissant un nouveau standard en matière de monitoring de studio, caractérisé par leur excellente qualité et leur prix abordable.

Qu'y a-t-il dans la boîte ?

L'emballage de vos Stadiophile BX8 contient :

• Deux moniteurs BX8
• Deux câbles d'alimentation CA
• Ce manuel
• Données d'essai réelles des BX8 que vous avez acquises.

1. Le woofer

Le woofer a un diamètre de 8 pouces et est constitué d'un cône blindé de polypropylène garni de minéral, équipé d'une bobine mobile à haute température,

et entouré d'un amortisseur en caoutchouc. Il est donc capable de fournir une réponse en fréquences moyennes et basses équilibrée. Le polypropylène réagit avec exactitude au signal d'entrée et fournit une réponse de haute précision, même avec des entrées de niveau très bas.

2. Le tweeter

Grâce au dôme en soie avec blindage magnétique spécialement conçu pour les BX8, le tweeter offre un son original sans distorsion ainsi qu'une réponse extrêmement naturelle. Il minimise le temps de réaction au moyen de sa structure en soie et réduit également la résonance grâce à sa technologie d'amortissement interne unique.

3. Port de sous-fréquences

L'orifice situé sur la face arrière est appelé port de sous-fréquences et est conçu pour émettre des fréquences extrêmement basses, inférieures à 30 Hz.

4. Contrôles d'égalisation et acoustic space

Les contrôles de la face arrière des BX8 compensent les caractéristiques acoustiques de la pièce ou les moniteurs sont installés. Ils compensent également la sortie des moniteurs en fonction de l'emplacement de ces derniers dans la pièce. Les contrôles d'augus, des fréquences moyennes et le filtré coupe-bas offrent un large contrôle du son et de la présence des BX8, tandis que les réglages "Acoustic Space" permettent d'adapter la réponse des moniteurs à un grand nombre d'emplacements.

5. Le cabinet

Le cabinet joue un rôle aussi important que les autres composants. Le cabinet des BX8 a été créé pour supporter les impacts contre ses parois internes dans des conditions extrêmes. Il est constitué de panneaux MDF et d'un renforcement interne exceptionnel permettant d'assurer des performances plus stables.

6. Diviseur de fréquences et amplificateurs de puissance

Le diviseur de fréquences et les amplificateurs de puissance des BX8 ont été spécialement mis au point pour leur woofer et leur tweeter. Le diviseur distribue les fréquences basses, moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son naturel et équilibré.

De manière à produire une qualité de son puissant et ultra pur, les moniteurs BX8 intègrent deux amplificateurs distincts, pilotant respectivement le woofer et le tweeter dans une architecture biampifiée haut de gamme. La puissance fournie à distorsion nominale est de 65W pour le woofer et de 65W pour le tweeter.

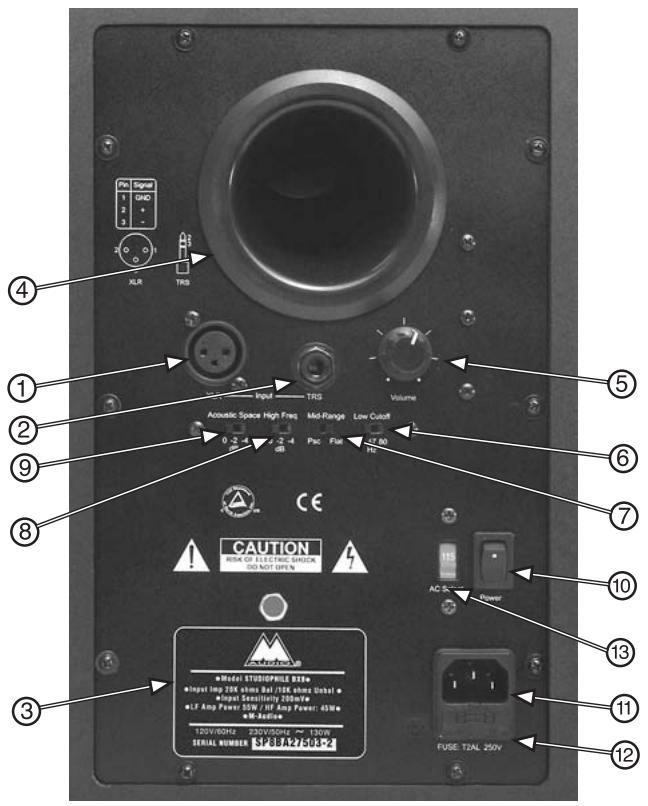

Face arrière

I. ENTREE XLR: Cette prise accepte des entrées XLR avec des câbles aussi bien symétriques qu'asymétriques. Le signal à l'entrée XLR est ajouté au signal à l'entrée TRS par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux entrées. Les spécifications d'entrée s'appliquent aux deux entrées. Le câblage du connecteur XLR d'entrée devra être le suivant :

BROCHE XLR I

Masse/Blindage

BROCHE XLR 2

Point chaud (+)

BROCHE XLR 3

Point froid (-)

1. ENTREETRS : Cette prise accueille des connecteurs TRS, câblés en symétrique ou en asymétrique. En cas de câblage symétrique, une fiche symétrique à trois conducteurs est nécessaire. Le câblage du connecteur TRS d'entrée devra le suivant :

POINT

Point chaud (+)

BAGUE

Pointfroid(-)

CORPS

Masse/Blindage

Le câblage asymétrique peut être réalisé avec des connecteurs TRS à deux ou trois conducteurs. Les fiches TRS à deux conducteurs connectent automatiquement le signal négatif à la masse tandis que les fiches symétriques à trois conducteurs câblées de façon asymétrique offrent la possibilité de laisser ouvert le signal négatif ou de le connecter à la masse. Nous vous recommandons de connecter à la masse l'entrée non utilisée.

L'entrée TRS est ajoutée à l'entrée XLR par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux entrées. Les spécifications d'entrée s'appliquent aux deux entrées.

1. CODE À BARRES: cette étiquette présente les codes à barres du produit et du numéro de série.
2. PORT DE SOUS-FRÉQUENCES: ce port aide à réproduire les fréquences inférieures à 30 Hz.
3. CONTROLE DE VOLUME : utilisez la commande de volume pour régler le niveau de pression sonore des moniteurs BX8.
4. LOW CUTTOF (Filtre coupe-bas) : cet interrupteur à 3 positions permet de régler la fréquence de coupure du filtre coupe-bas. Le réglage le plus faisible, 37Hz, est essentiellement un bypass du filtre coupe-bas ne produit ancune atténuation de la réponse en fréquence des BX8. 47Hz et 80Hz sont les deux autres régages possibles..
5. MID-RANGE (Contrôle fréquences moyennes) : deux sélections sont à votre disposition : “Flat” et “Presence”. Le réglage Flat génère une courbe “plate”, tandis que le réglage Presence optimise les fréquences moyennes.
6. HIGH FREQ (Contrôle de hautes fréquences): trois réglages sont possibles: 0dB, -2dB et -4dB. 0dB est un réglage "plat" sans atténuation. -2dB et -4dB atténuent quant à eux les hautes fréquences (allant jusqu'à 5kHz) de 2dB et 4dB respectivement.
7. ACOUSTIC SPACE: cet interrupteur à trois positions sert à optimiser les performances, quel que soit l'emplacement des enceintes. Pour plus d'informations, veuillez consulter la section "Réglage de l'interrupteur Acoustic Space".
8. INTERRUPEUR D'ALIMENTATION : il permet d'allumer et d'eteindre les enceintes. La position allumée est indiquée par la lecture "I". II. PRISE D'ALIMENTATION : Permet la connexion d'un cable d'alimentation triphase.
9. PORTE-FUSIBLE: contient le fusible externe principal.
10. INTERRUPEUR DE SELECTION DE LA TENSION : deux positions sont disponibles : 115VCA et 230VCA. Elles doivent être seLECTIONNees en fonction de la tension de secteur du lieu où les enceintes sont utilisées. Si vous vous trouvez aux Etats-Unis, placez l'interrupteur en position 115V; dans la plupart des pays européens vous devrez seLECTIONner la position 230V.

Face avant

Sur la face avant figure le voyant d'alimentation indiquant si les enceintes (c'est-à-dire leur amplificateur) sont allumées ou éteintes.

Installation

Pour que les performances des moniteurs BX8 soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation.

Précautions à prendre

Manipulation : veillez à ne pas tenir les moniteurs par les cônes. Les moniteurs BX8 étant emballés de façon très serrée, retirez-les de la boîte avec précaution. Afin d'éviter que les moniteurs ne soient endommagés, tenez-les toujours par les deux côtés lorsque vous les retirez de la boîte. Même lorsque les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer.

Connexions : connectez l'entrée XLR symétrique ou l'entrée TRS symétrique/asymétrique de chaque BX8 aux sorties d'un préamplificateur, d'un ordinateur, d'une console, etc. Pour les connexions aux entrées, nous vous recommendons d'utiliser des cables symétriques ou asymétriques haute qualité. Avant d'effectuer les connexions nécessaires, mettez les moniteurs BX8 hors tension et réduisez leur volume au minimum.

Alimentation requise : les BX8 intégrant son propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant de les relier au secteur, veuillez vous assurer que l'interrupteur de sélection de tension situé sur la face arrière des moniteurs est réglé sur la position appropriée (comme indiqué plus haut dans ce manuel dans la liste des caractéristiques de la face arrière).

AVERTISSEMENT ! Un mauvais réglage de l'interrupteur de sélection de tension peut donner lieu à des situations dangereuses et/ou provoquer des dommages au niveau des composants des moniteurs. Ces situations et ces dommages ne sont pas couverts par la garantie des moniteurs.

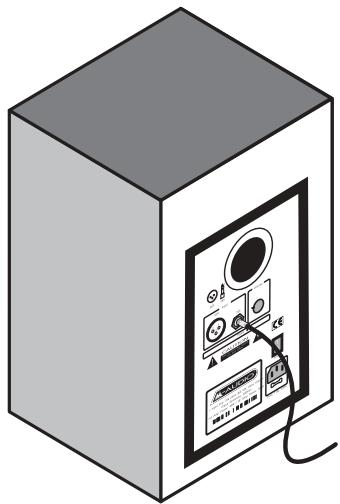

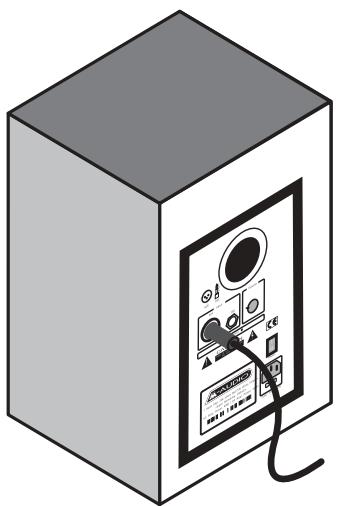

Connexion XLR symétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes BX8 est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez l'extrémité male d'un cable XLR symétrique à l'entrée symétrique des moniteurs BX8 (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion symétrique).

Connexion symétrique XLR

Connexion TRS symétrique ou asymétrique

Connexion TRS symétrique/asymétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes BX8 est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez un cable TRS symétrique ou asymétrique à l'entrée TRS des moniteurs BX8 (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion TRS).

Connexion aux sorties d'un préamplificateur, d'un ordinateur ou d'une console

Avant d'effectuer la connexion, assurez-vous que l'alimentation des dispositifs de sortie est coupée.

Branchez un câble symétrique XLR, un câble TRS symétrique, ou encore un câble TS asymétrique aux connecteurs de sortie d'un préamplificateur, d'un ordinateur ou d'une console

Réglage des interrupteurs d'égalisation

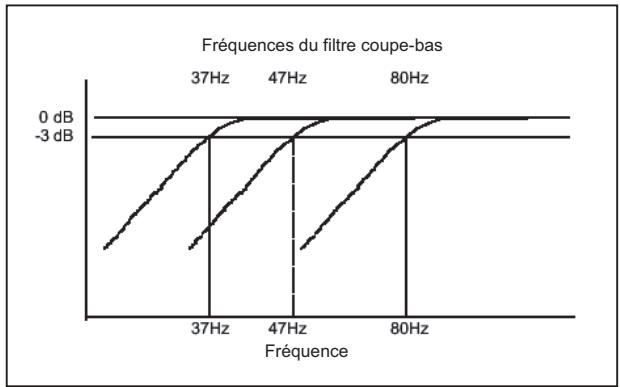

Low Cutoff (Filtre coupe-bas) : cet interrupteur permet de sélectionner 3 fréquences de coupure de filtre coupe-bas : 37Hz, 47Hz et 80 Hz. Utilisez le réglage 80Hz pour émuler la réponse d'un système de monitoring de petite taille, le réglage 47Hz pour obtenir une performance normale au niveau des basses fréquences et le réglage 37Hz pour des performances étendues en basses fréquences.

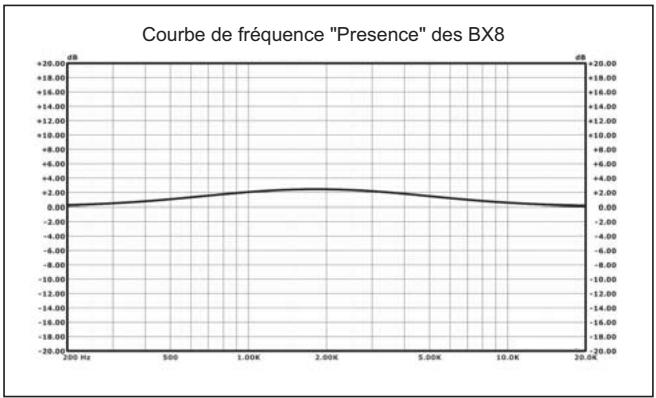

Mid-Range (Fréquences moyennes) : cet interrupteur à 2 positions permet de choisir entre le réglage "Flat" et le réglage "Presence". Flat correspond aux conditions de monitoring normales. Le réglage Presence "déplace" l'image sonore vers votre emplacement d'écoute.

High-Freq (Contrôle d'aigus) : cet interrupteur à 3 positions permet de choisir entre 3 valeurs de compensation d'aigus : 0dB, -2dB et -4dB. 0dB (position normale) donne une réponse en fréquence plate adaptée à la plupart des applications. Si lorsque vous écoutez vos mixages sur un autre système ils sont "étouffés" et ils manquent d'aigus utilisez les réglages -2dB ou -4dB.

Réglage de l'interrupteur acoustic space

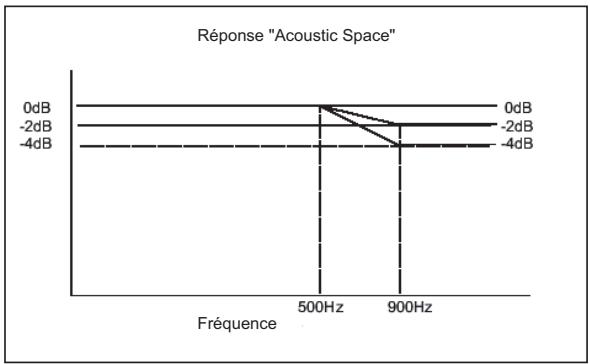

L'interrupteur Acoustic Space dispose de 3 positions et permet de sélectionner l’espace acoustique dans lequel est placé le moniteur : Half Space (moniteurs contre un mur, position 0dB), Three-Quarter Space (moniteurs un coin ou à proximité d'un mur, position -2dB) ou Full Space (moniteurs éloignés du mur, position -4dB). Les avantages de cet interrupteur sont détaillés dans les paragraphes qui suivent.

La réponse en basses fréquences de tous les haut-parleurs dépend de leur emplacement. Les basses sont beaucoup plus fortes lorsqu'ils sont contre un mur que lorsqu'ils sont placés sur un pied. Diffraction est le terme technique désignant ce phénomène. Ce dernier peut être expliqué de la façon suivante : en-dessous d'une certaine fréquence, le diagramme de diffusion des haut-parleurs commence à changer de 180 degrès à 360 degrès. Lorsqu'un haut-parleur est placé contre un mur, son énergie ne peut être diffusée que vers l'avant, ce qui limite le diagramme de diffusion à 180 degrès. Lorsqu'un haut-parleur est placé sur un pied, l'énergie basses fréquences peut être diffusée dans un rayon de 360 degrès. Si, en théorie, la différence de réponse en basses fréquences de ces deux situations est d'environ 6dB, la perte constatée en pratique est d'environ 4dB.

Remarque: Avec les fréquences hautes et moyennes, il ne se produit aucune perte due au phénomène de diffraction car l'écran acoustique du haut-parleur conditionne la diffusion des basses fréquences de façon semblable à une grande surface (par exemple un mur). Ainsi, avec les fréquences moyennes et hautes, le diagramme de diffusion est toujours limité à 180 degrés.

L'interrupteur Acoustic Space compensate les pertes de basses fréquences (diffraction) par l'intermédiaire d'un filtre correcteur offrant trois réglages différents (0dB, -2dB et -4dB). Ceci vous permet de placer les moniteurs BX8 contre un mur, sur un pied ou à tout autre emplacement (sur une petite table par exemple) et d'obtenir la même sortie en basses fréquences dans chacun des cas.

Placement des moniteurs BX8

Le placement des enceintes joue un rôle très important dans le monitoring de haute précision. Pour que les performances des BX8 soient optimales, un environnement d'écoute approprié et une disposition correcte des moniteurs sont indispensables.

Veuillez vous référer à ce qui suit pour placer correctement vos BX8.

I. En principe, les deux unités et l'auditeur doivent être placés de manière à former un triangle équilatéral. Référez-vous au schéma suivant :

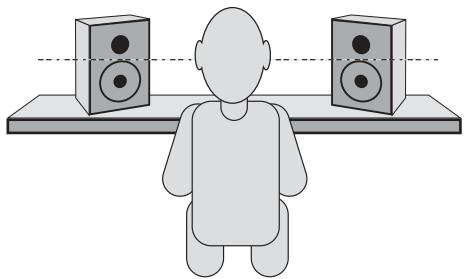

1. Positionnez les enceintes de manière à ce que le haut des woofers soit au même niveau que vos oreilles dans un environnement d'écoute normal. Référez-vous au schéma suivant :

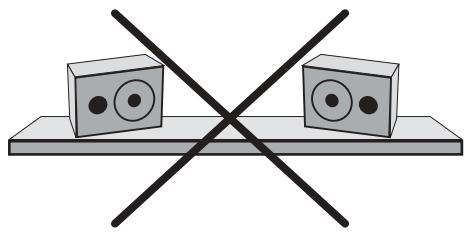

1. Placez les BX8 en position verticale, avec le woofer en bas. Il n'est pas conseillé de placer les BX8 en position horizontale.

Remarques : NE BLOQUEZ PAS la circulation d'air devant ou entre les moniteurs. De plus, éliminez de l'environnement d'écoute miroirs et objets en verre ou métal car ils ont des propriétés réflectives. ELOIGNEZ CES MATERIALIAUX DU CHAMP SONORE DES BX8.

Annexe a - caractéristiques techniques

Type : moniteur de studio deux voies

Woofer: cône blindé 8" de polypropylène garni de minéral, équipé d'une bobine mobile à haute température et entouré d'un amortisseur en caoutchouc

Tweeter : dôme en soie naturelle avec blindage magnétique

Bande passante : 37Hz - 20kHz

Fréquence de crossover: 1,8kHz

Puissance de l'amplificateur de graves : 65W

Puissance de l'amplificateur d'aigus: 65W

Rapport S/B: > 100dB en-dessous de la pleine puissance pour une largeur de bande de 20kHz

Connecteurs d'entrée : un connecteur d'entrée XLR symétrique ; un connecteur d'entrée TRS symétrique/asymétrique

Polarité : le branchement d'un signal positif sur l'entrée + provoque un déplacement du woofer vers l'extérieur

Impédance d'entrée : 20k Ohm symétrique, 10k Ohm asymétrique

Sensibilité d'entrée : une entrée de bruit rose de 85 mV produit en sortie une valeur SPL de 90dBA à une distance d'un mètre avec le volume au maximum

Contrôle Acoustic Space : 0dB, -2dB, -4dB

Contrôle des fréquences basses : 0dB, -2dB, -4dB

Contrôle des fréquences moyennes : Presence, Flat

Fréquences du filtré coupe-bas : 37Hz, 47Hz, 80Hz

Protection : interférences RF, limitation du courant de sortie, surchauffe, fréquences transitoires à la mise sous tension et hors tension, filtrage subsonique, fusible principal externe

Indicateur : voyant lumineux d'alimentation sur la face arrière

Alimentation requise : deux tensions possibles (à sélectionner à l'aide d'un interrupteur sur la face arrière) : 115V/~60Hz et 230V/~50Hz. Alimentation par câble d'alimentation triphase.

Cabinet: panneaux MDF plaqués vinyle

Dimensions : 380 mm (Hauteur) × 250 mm (Largeur) × 300 mm (Profondeur)

Poids: 9,2 kg/unité (sans l'emballage)

• Les caractéristiques techniques ci-dessus sont susceptibles d'être modifiées sans avertissement préalable.
