BX5 - Enceintes de monitoring M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de monitoring studio biamplifiée deux voies
Marque	M-AUDIO
Modèle	BX5
Dimensions (H x L x P)	250 mm x 166 mm x 200 mm
Poids	5 kg par unité
Alimentation	115V/60Hz ou 230V/50Hz (sélectionnable sur le panneau arrière)
Consommation électrique	76 W (2 × 38 W)
Réponse en fréquence	56 Hz - 20 kHz
Fréquence de crossover	3.0 kHz
Woofer	5 pouces (127 mm), cône en polypropylène chargé minéral blindé
Tweeter	1 pouce (25 mm), dôme en soie naturelle blindé magnétiquement
Puissance de l'amplificateur (grave)	38 W
Puissance de l'amplificateur (aigu)	38 W
Rapport signal/bruit	100 dB (en dessous de la pleine puissance dans une bande de 20 kHz)
Impédance d'entrée	20 kΩ symétrique, 10 kΩ asymétrique
Sensibilité d'entrée	85 mV pour 90 dB SPL à 1 m (volume au maximum)
Connecteurs d'entrée	XLR symétrique et TRS symétrique/asymétrique (Jack 6,35 mm)
Contrôles et réglages	Volume, Low Cutoff (56/80/100 Hz), Mid-Boost (In/Out), High Freq (-2/0/+2 dB), Acoustic Space (0/-2/-4 dB)
Protection	RF, limitation de courant de sortie, surchauffe, transitoires marche/arrêt, filtre subsonique, fusible externe
Indicateur lumineux	Voyant d'alimentation (face avant)
Matériau du boîtier	Panneaux MDF plaqués vinyle, avec renforts internes
Blindage magnétique	Oui (woofer et tweeter blindés)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs. Ne pas obstruer le port d'évent arrière.
Sécurité	Sélectionner la tension correcte (115V ou 230V) avant de brancher. Ne pas exposer à l'humidité. Éteindre avant toute connexion. Fusible principal accessible sur le panneau arrière.
Pièces détachées et réparabilité	Fusible externe remplaçable. Pour toute réparation ou pièce, contacter le service après-vente M-AUDIO ou un technicien agréé.

FOIRE AUX QUESTIONS - BX5 M-AUDIO

Comment connecter les enceintes BX5 à une source audio ?

Utilisez un câble XLR symétrique ou un câble TRS (symétrique ou asymétrique) sur le panneau arrière. Branchez l'autre extrémité à la sortie de votre préamplificateur, console ou interface audio. Avant toute connexion, mettez les enceintes hors tension et réduisez le volume au minimum.

Que signifient les réglages de l'interrupteur Acoustic Space ?

L'interrupteur Acoustic Space compense les pertes de basses fréquences selon la position de l'enceinte : 0 dB (Half Space) contre un mur, -2 dB (Three-Quarter Space) dans un coin ou proche d'un mur, -4 dB (Full Space) éloignée du mur. Cela normalise la réponse en graves.

Comment régler le filtre coupe-bas (Low Cutoff) ?

Le filtre coupe-bas offre trois fréquences : 56 Hz (bypass), 80 Hz pour une utilisation normale ou avec un subwoofer, 100 Hz pour simuler un petit système ou avec un subwoofer réglé à cette fréquence. Sélectionnez selon votre configuration.

L'interrupteur Mid-Boost a deux positions, à quoi servent-elles ?

La position Out donne une courbe plate naturelle. La position In accentue les fréquences moyennes pour améliorer la présence sonore, utile si vous mixez dans une pièce aux caractéristiques particulières.

Comment compenser les aigus avec le contrôle High Freq ?

Le contrôle High Freq propose trois positions : 0 dB (réponse plate), +2 dB pour un son plus brillant, -2 dB pour un son plus doux. Utilisez +2 dB si vos mixages sonnent trop aigus sur d'autres systèmes, ou -2 dB s'ils manquent d'aigus.

Quel est l'avantage du blindage magnétique sur les BX5 ?

Le blindage magnétique sur le woofer et le tweeter permet de placer les enceintes à proximité d'écrans d'ordinateur ou de disques durs sans risquer d'interférences magnétiques, idéal pour les studios informatiques.

Comment brancher correctement le câble d'alimentation ?

Vérifiez d'abord que l'interrupteur de tension (115V/230V) correspond à votre secteur. Branchez le câble d'alimentation fourni sur la prise secteur de l'enceinte, puis sur une prise murale. Allumez ensuite l'interrupteur d'alimentation.

Quelle est la polarité des entrées XLR et TRS ?

Pour l'entrée XLR : broche 1 = masse, broche 2 = point chaud (+), broche 3 = point froid (-). Pour l'entrée TRS : pointe = chaud (+), bague = froid (-), corps = masse. Un signal positif sur l'entrée + fait sortir le cône du woofer.

Comment positionner les enceintes pour une écoute optimale ?

Placez les deux enceintes et votre position d'écoute en triangle équilatéral. Les tweeters doivent être au niveau de vos oreilles. Ne bloquez pas le port arrière et évitez les surfaces réfléchissantes (miroirs, verre) dans le champ sonore.

Que faire si les enceintes ne s'allument pas ?

Vérifiez que le câble d'alimentation est bien branché et que l'interrupteur de tension est correct. Contrôlez le fusible externe sur le panneau arrière : dévissez le porte-fusible et remplacez-le si nécessaire. Si le problème persiste, contactez le SAV.

MODE D'EMPLOI BX5 M-AUDIO

Qu'y a-t-il dans la boîte ? 2

Caractéristiques des moniteurs Studiophie BX 5 2

Description des panneaux avant et arrêté 4

Face arrière 4

Face avant 6

Installation 6

Précautions à prendre 6

Connexion XLR symétrique 7

Connexion TRS symétrique/asymétrique 7

Connexion aux sorties d'un préamplificateur, d'un ordinateur ou d'une console 8

Réglage des interrupteurs d'égalisation 8

Réglage de l'interrupteur Acoustic Space 10

Placement des moniteurs BX5 11

Annexe A - Caractéristiques techniques 12

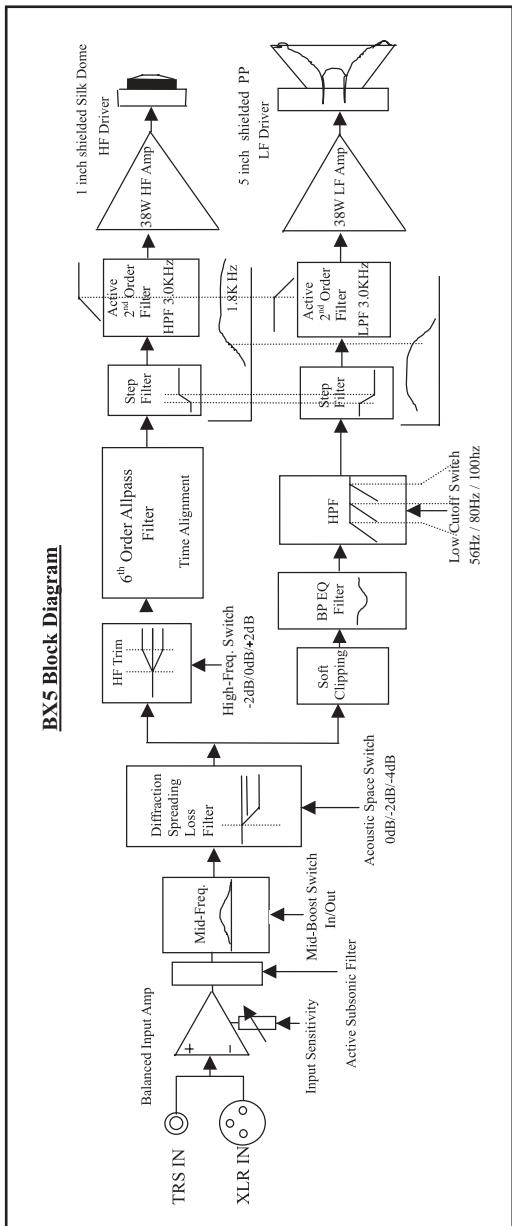

Annexe B - Schéma fonctionnel 13

Merci d'avoir besoin des moniteurs de studio biamplifiés Stadiophile BX5. M-Audio est célèbre pour sa technologie d'interface audio-numérique, pour ses convertisseurs numériques ainsi que ses mélangeurs et ses préamplificateurs audio. Fruits de longues années de recherche et développement, les BX5 Stadiophile sont nés pour révolutionner le concept de surveillance de référence.

Ils ont été conçus et testés par des ingénieurs du son chevronnés afin qu'ils répondent à vos besoins de monitorage en studio. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs BX5 disposent de leur propre système d'amplification, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variées.

Les moniteurs Stadiophile BX5 ont été mis au point pour éliminer toutes les restrictions inhérentes aux enceintes de référence à champ direct classiques en environnement audionumérique. Grâce à l'exceptionnelle qualité de ses unités de graves et d'aigus ainsi qu'à sa technologie exclusive de crossover, les BX5 fournissent une réponse en fréquence remarquablement large. Les Stadiophile BX5 offrent en effet une réponse en fréquences basses-moyennes stable et équilibrée ainsi qu'une réponse très définie dans les fréquences moyennes et hautes. Les unités de graves et d'aigus des BX5 sont munies d'un blindage magnétique les rendant idéales pour l'utilisation avec des systèmes de production musicale basés sur ordinateur.

Pour les utilisateurs aussi bien professionnels qu'amateurs, les enceintes Stadiophile BX5 définissant un nouveau standard en matière de monitoring de studio, caractérisées par leur excellente qualité et leur prix abordable.

Qu'y a-t-il dans la boîte ?

L'emballage de vos Stadiophile BX5 contient :

• Deux moniteurs BX5
• Deux câbles d'alimentation CA
• Ce manuel
• Données d'essai réelles des BX5 que vous avez acquises.

I. le woofer

Le woofer a un diamètre de 5 pouces et est constitué d'un cône blindé de polypropylène garni de minéral, équipé d'une bobine mobile à haute température, et entouré d'un amortisseur en caoutchouc. Il est conçu pour

fournir une réponse en fréquences moyennes et basses équilibrée. Le polypropylène réagit avec exactitude au signal d'entrée et fournit une réponse de haute précision, même avec des entrées de niveau très bas.

2. Le tweeter

Grâce au dôme en soie avec blindage magnétique spécifique conçu pour les BX5, le tweeter offre un son original sans distorsion ainsi qu'une réponse extrêmement naturelle. Il minimise le temps de réaction au moyen de sa structure en soie et réduit également la résonance grâce à sa technologie d'amortissement interne unique.

3. Port de sous-fréquences

L'orifice situé sur la face arrière est appelé port de sous-fréquences et est conçu pour émettre des fréquences extrêmement basses, inférieures à 60 Hz.

4. Contrôles d'égalisation et acoustic space

Les contrôles de la face arrière des BX5 compensent les caractéristiques acoustiques de la pièce ou les moniteurs sont installés. Ils compensent également la sortie des moniteurs en fonction de l'emplacement de ces derniers dans la pièce. Les contrôles d'augus, des fréquences moyennes et le filtre coupe-bas offrent un large contrôle du son et de la présence des BX5, tandis que les réglages "Acoustic Space" permettent d'adapter la réponse des moniteurs à un grand nombre d'emplacements.

5. Le cabinet

Le cabinet des BX5 joue un rôle aussi important que les autres composants. Il est constitué de panneaux MDF de haute densité et d'un renforcement interne exceptionnel permettant d'assurer des performances plus stables. Le cabinet des BX5 a été créé pour absorber les vibrations et les impacts dans des conditions extrêmes.

6. Diviseur de fréquences et amplificateurs de puissance

Les diviseurs de fréquences actifs et les amplificateurs de puissance des BX5 ont été spécialement mis au point pour leur woofer et leur tweeter. Le diviseur distribue les fréquences basses, moyennes et hautes à différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son naturel et équilibré.

De manière à produire une qualité de son puissant et ultra pur, les moniteurs BX5 intègrent deux amplificateurs distincts, pilotant respectivement le woofer et le tweeter dans une architecture biamplifiée haut de gamme. La puissance fournie à distorsion nominale est de 38W pour le woofer et de 38W pour le tweeter.

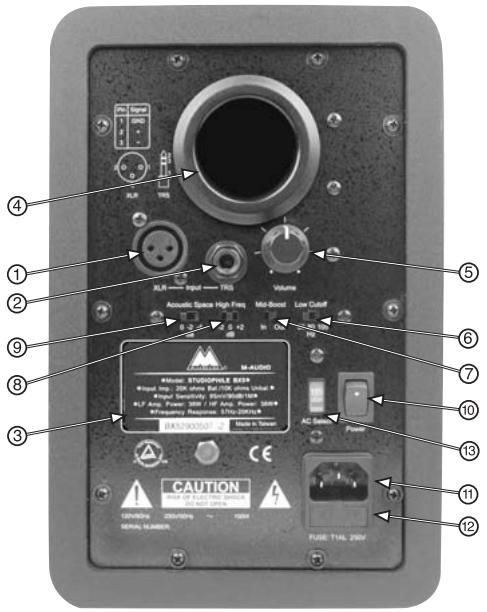

Face arrière

I. ENTREE XLR: Cette prise accepte des entrées XLR avec des cables aussi bien symétriques qu'asymétriques. Le câblage du connecteur XLR d'entrée devra être le suivant :

BROCHE XLR 1 Masse / Blindage

BROCHE XLR 2 Point chaud (+)

BROCHE XLR 3 Point froid (-)

1. ENTREE TRS: Cette prise accepte des jacks 6,35mm avec des cables aussi bien symétriques qu'asymétriques. En cas de câblage symétrique, une fiche symétrique à trois conducteurs est nécessaire. Le câblage du connecteur TRS d'entrée devra être le suivant :

Point chaud (+)

Bague Point froid (-)

CORPS Masse / Blindage

Le câblage asymétrique par jack 6,35 mm peut être réalisé avec des connecteurs à deux ou trois conducteurs (TS ou TRS). Les fiches TS à deux conducteurs connectent automatiquement le signal négatif à la masse tandis que les fiches

symétriques à trois conducteurs câblées de façon asymétrique offrent la possibilité de laisser ouvert le signal négatif ou de le connecter à la masse. Nous vous recommandons de connecter à la masse le signal négatif non utilisé. Pour ce faire, il suffit de relier la bague (signal négatif) au corps (masse) du connecteur TRS.

L'entrée TRS est ajoutée à l'entrée XLR par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux entrées. Les spécifications d'entrée s'appliquent aux deux entrées.

1. CODEA BARRES: Cette étiquette présente les codes à barres du produit et du nombre de série.
2. PORT DE SOUS-FRÉQUENCES : ce port aide à réproduire les fréquences inférieures à 60 Hz.
3. CONTROLE DE VOLUME : Utilisez la commande de volume pour régler le niveau de pression sonore des moniteurs BX5.
4. LOW CUTOFF (Filtre coupe-bas): cet interrupteur à 3 positions permet de régler la fréquence de coupure du filtre coupe-bas. Le réglage le plus faible, 56Hz, est essentiellement un bypass du filtre coupe-bas ne produisant aucune atténuation de la réponse en fréquence des BX5. 80Hz et 100Hz sont les deux autres réglages possibles.
5. MID-BOOST (Contrôle fréquences moyennes) : deux sélections sont à votre disposition : “In” et “Out”. Le réglage In génère une courbe “plate”, tandis que le réglage Out optimise les fréquences moyennes.
6. HIGH FREQ (Contrôle de hautes fréquences): trois réglages sont possibles: -2dB, 0dB et +2dB. 0dB est un réglage "plat" sans atténuation. Quant à eux les réglages -2dB et +2dB atténuent ou augmentent les hautes fréquences (3kHz) de -2dB et +2dB respectivement.
7. ACOUSTIC SPACE: cet interrupteur à trois positions sert à optimiser les performances, quel que soit l'emplacement des enceintes. Pour plus d'informations, veuillez consulter la section "Réglage de l'interrupteur Acoustic Space".
8. INTERRUPEUR D'ALIMENTATION : il permet d'allumer et d'éteindre les enceintes. La position allumée est indiquée par la marque “:” (un point blanc). PRISE D'ALIMENTATION : Permet la connexion d'un câble d'alimentation triphase.
9. PORTE-FUSIBLE: Contient le fusible externe principal.
10. INTERRUPEUR DE SELECTION DE LA TENSION : deux positions sont disponibles : - 115VCA et 230VCA. Elles doivent être seLECTIONNees en fonction de la tension de secteur du lieu où les enceintes sont utilisées. Si vous vous trouvez aux Etats-Unis, placez l'interrupteur en position 115V; dans la plupart des pays européens vous devrez seLECTIONner la position 230V.

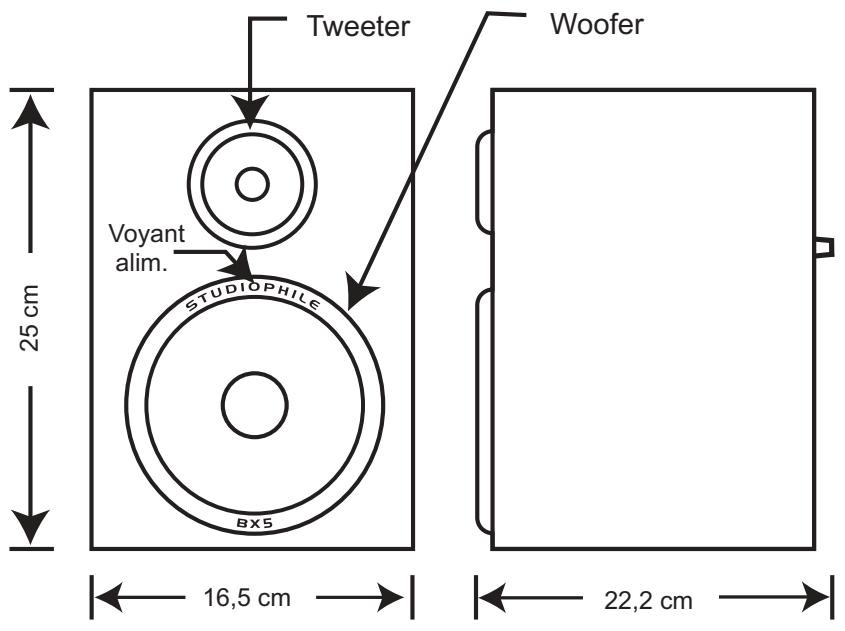

Face avant

Sur la face avant figure le voyant d'alimentation indiquant si les enceintes (c'est-à-dire leur amplificateur) sont allumées ou éteintes

Installation

Pour que les performances des moniteurs BX5 soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation.

Précautions à prendre

Manipulation: veillez à ne pas tenir les moniteurs par les cônes. Les moniteurs BX5 étant emballés de façon très serrée, retirez-les de la boîte avec précaution. Afin d'éviter que les moniteurs ne soient endommagés, tenez-les toujours par les deux côtés lorsque vous les retirez de la boîte. Même lorsque les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer.

Connexions : connectez l'entrée XLR symétrique ou l'entrée TRS symétrique/asymétrique de chaque BX5 aux sorties d'un préamplificateur, d'un ordinateur, d'une console, etc. Pour les connexions aux entrées, nous vous recommendons d'utiliser des câbles symétriques ou asymétriques haute qualité. Avant d'effectuer les connexions nécessaires, mettez les moniteurs BX5 hors tension et réduisez leur volume au minimum.

Alimentation requise : Les BX5 intégrant son propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant de les relier au secteur, veuillez vous assurer que l'interrupteur de sélection de tension situé sur la face arrière des moniteurs est réglé sur la position appropriée (comme indiqué plus haut dans ce manuel dans la liste des caractéristiques de la face arrière).

AVERTISSEMENT ! - Un mauvais réglage de l'interrupteur de sélection de tension peut donner lieu à des situations dangereuses et/ou provoquer des dommages au niveau des composants des moniteurs. Ces situations et ces dommages ne sont pas couverts par la garantie des moniteurs.

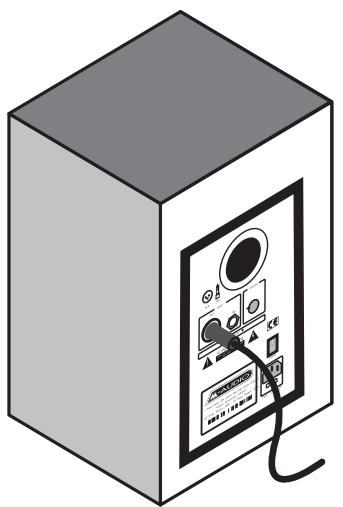

Connexion XLR symétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes BX5 est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez l'extrémité mâle d'un câble XLR symétrique à l'entrée symétrique des moniteurs BX5 (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion symétrique).

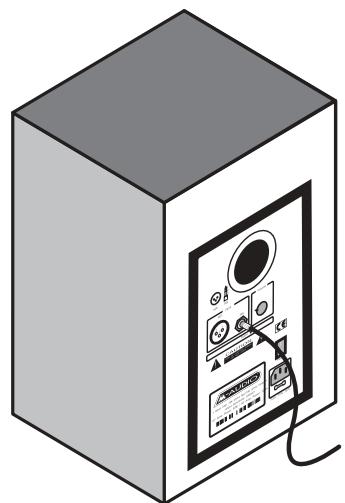

Connexion TRS symétrique/asymétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes BX5 est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez un câble TRS (symétrique) ou TS (asymétrique) à l'entrée TRS des moniteurs BX5 (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion TRS).

Connexion symétrique XLR

Connexion TRS symétrique ou asymétrique

Connexion aux sorties d'un préamplificateur, d'un ordinateur ou d'une console

Avant d'effectuer la connexion, assurez-vous que l'alimentation des dispositifs de sortie est coupée.

Branchez un câble symétrique XLR, un câble TRS symétrique, ou encore un câble TS asymétrique aux connecteurs de sortie d'un préamplificateur, d'un ordinateur ou d'une console.

Réglage des interrupteurs d'égalisation

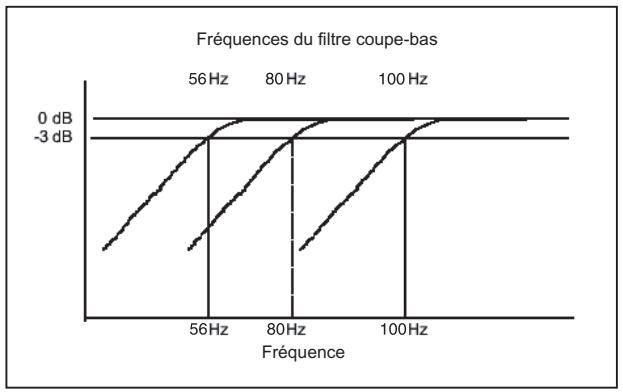

Low Cutoff (Filtre coupe-bas) : cet interrupteur permet de sélectionner 3 fréquences de coupure de filtre coupe-bas : 56Hz, 80Hz et 100 Hz. Utilisez le réglage 100Hz pour émuler la réponse d'un système de monitoring de petite taille, le réglage 80 Hz pour obtenir une performance normale au niveau des basses fréquences et le réglage 56 Hz pour des performances étendues en basses fréquences. Les réglages 80Hz et 100Hz sont à conseiller lorsque vous utilisez les BX5 avec un subwoofer. En ce cas vous devrez régler le subwoofer de façon à ce qu'il reçoive les fréquences situées en dessous de 80Hz et 100Hz respectivement.

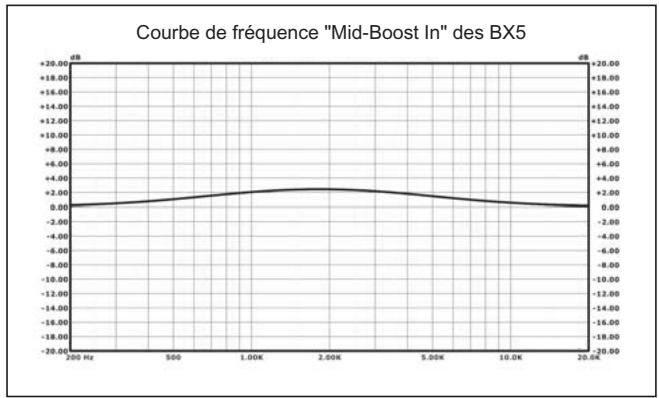

Mid-Boost (Contrôle des fréquences moyennes) : cet interrupteur à 2 positions permet de choisir entre les modes de contrôle des fréquences moyennes "In" et "Out". Le réglage Out génère une courbe "plate" qui correspond aux conditions de monitoring normales, tandis que le réglage In "déplace" l'image sonore vers votre emplacement d'écoute.

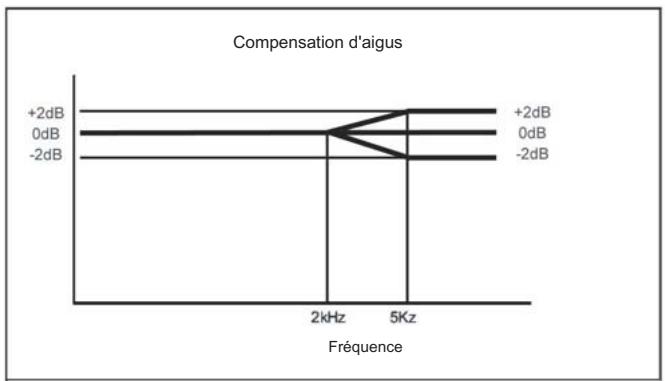

High-Freq (Contrôle d'aigus): cet interrupteur à 3 positions permet de choisir entre 3 valeurs de compensation d'aigus: -2dB, -0dB et +2dB. 0dB (position normale) donne une réponse en fréquence plate adaptée à la plupart des applications. Si lorsque vous écoutez vos mixages sur un autre système ils sont "éteints" et ils manquent d'aigus utiliser le réglage -2dB. De cette façon vous aurez tendance à utiliser davantage d'aigus pendant le mixage. Si vous désirez obtenir de votre système de monitoring une tonalité plus "brillante" ou si vos mixages seront trop aigus utiliser le réglage +2dB.

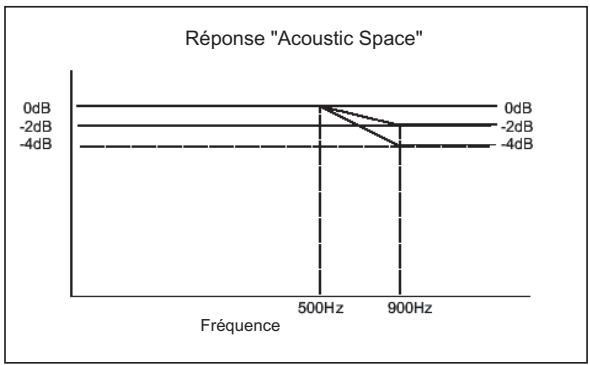

Réglage de l'interrupteur acoustic space

L'interrupteur Acoustic Space dispose de 3 positions et permet de sélectionner l'espace acoustique dans lequel est placé le moniteur : Half Space (moniteurs contre un mur, position 0dB), Three-Quarter Space (moniteurs en coin ou à proximité d'un mur, position -2dB) ou Full Space (moniteurs éloignés du mur, position -4dB). Les avantages de cet interrupteur sont détaillés dans les paragraphes qui suivent.

La réponse en basses fréquences de tous les haut-parleurs dépend de leur emplacement. Les basses sont beaucoup plus fortes lorsqu'ils sont contre un mur que lorsqu'ils sont placés sur un pied. Diffraction est le terme technique désignant ce phénomène. Ce dernier peut être expliqué de la façon suivante :

en-dessous d'une certaine fréquence, le diagramme de diffusion des haut-parleurs commence à changer de 180 degrés à 360 degrés. Lorsqu'un haut-parleur est placé contre un mur, son énergie ne peut être diffusée que vers l'avant, ce qui limite le diagramme de diffusion à 180 degrés. Lorsqu'un haut-parleur est placé sur un pied, l'énergie basses fréquences peut être diffusée dans un rayon de 360 degrés. Si, en théorie, la différence de réponse en basses fréquences de ces deux situations est d'environ 6dB, la perte constatée en pratique est d'environ 4dB.

Remarque: Avec les fréquences hautes et moyennes, il ne se produit aucune perte due au phénomène de diffraction car l'écran acoustique du haut-parleur conditionne la diffusion des basses fréquences de façon semblable à une grande surface (par exemple un mur). Ainsi, avec les fréquences moyennes et hautes, le diagramme de diffusion est toujours limité à 180 degrés.

L'interrupteur Acoustic Space compensate les pertes de basses fréquences (diffraction) par l'intermédiaire d'un filtre correcteur offrant trois réglages différents (0dB, -2dB et -4dB). Ceci vous permet de placer les moniteurs BX5 contre un mur, sur un pied ou à tout autre emplacement (sur une petite table par exemple) et d'obtenir la même sortie en basses fréquences dans chacun des cas.

Placement des moniteurs BX5

Le placement des enceintes joue un rôle très important dans le monitoring de haute précision. Pour que les performances des BX5 soient optimales, un environnement d'écoute approprié et une disposition correcte des moniteurs sont indispensables. Veuillez vous référer à ce qui suit pour placer correctement vos BX5.

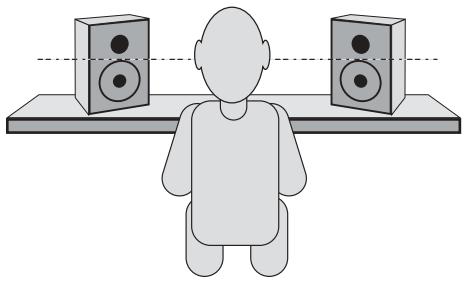

I. En principe, les deux unités et l'auditeur doivent être placés de manière à former un triangle équilatéral. Référez-vous au schéma suivant :

1. Positionnez les enceintes de manière à ce que le haut des woofers soit au même niveau que vos oreilles dans un environnement d'écoute normal. Référez-vous au schéma suivant :

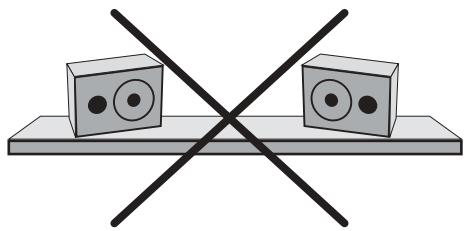

1. Placez les BX5 en position verticale, avec le woofer en bas. Il n'est pas conseillé de placer les BX5 en position horizontale.

Remarques : NE BLOQUEZ PAS la circulation d'air devant ou entre les moniteurs. De plus, éliminez de l'environnement d'écoute miroirs et objets en verre ou métal car ils ont des propriétés réfléctives. ELOIGNEZ CES MATERIALIAUX DU CHAMP SONORE DES BX5.

Annexe a - caractéristiques techniques

Type: moniteur de studio deux voies

Woofer : cône blindé 5" de polypropylène garni de minéral, équipé d'une bobine mobile à haute température et entouré d'un amortisseur en caoutchouc.

Tweeter : dôme 1" en soie naturelle avec blindage magnétique

Bande passante : 56Hz - 20kHz

Fréquence decrossover:3.0kHz

Puissance de l'amplificateur de graves : 38W

Puissance de l'amplificateur d'aigus : 38W

Rapport S/B : > 100dB en-dessous de la pleine puissance pour une largeur de bande de 20kHz

Connecteurs d'entrée : un connecteur d'entrée XLR symétrique; un connecteur d'entrée TRS symétrique/asymétrique.

Polarité : le branchement d'un signal positif sur l'entrée + provoque un déplacement du woofer vers l'extérieur.

Impédance d'entrée : 20k Ohm symétrique, 10k Ohm asymétrique

Sensibilité d'entrée : une entrée de bruit rose de 85 mV produit en sortie une valeur SPL de 90dBA à une distance d'un mètre avec le volume au maximum

Contrôle Acoustic Space: 0dB, -2dB, -4dB

Contrôle des aigus : -2dB, 0dB, +2dB

Contrôle fréquences moyennes : In, Out

Fréquences du filtré coupe-bas : 56Hz, 80Hz, 100Hz

Protection : interférence RF, limitation du courant de sortie, surchauffage, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique, fusible principal externe.

Indicateur : voyant lumineux d'alimentation sur la face arrière.

Alimentation requise : deux tensions possibles (à sélectionner à l'aide d'un interrupteur sur la face arrière) : 115V/~60Hz et 230V/~50Hz. Alimentation par câble d'alimentation triphasé.

Cabinet: panneaux MDF plaqués vinyle.

Dimensions : 250 mm (Hauteur) x 166 mm (Largeur) x 200 mm (Profondeur)

Poids: 5 kg/unité (sans l'emballage)

• Les caractéristiques techniques ci-dessus sont susceptibles d'être modifiées sans avertissement préalable.
