PRO88 - Clavier maître MIDI M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier MIDI avec interface audio intégrée
Caractéristiques techniques principales	88 touches sensibles à la vélocité, 16 pads rétroéclairés, 8 faders assignables, 8 boutons de contrôle
Alimentation électrique	Alimentation par USB ou adaptateur secteur (non inclus)
Dimensions approximatives	135 cm x 30 cm x 10 cm
Poids	Environ 12 kg
Compatibilités	Compatible avec les principaux logiciels de production musicale (Ableton Live, Pro Tools, Logic Pro, etc.)
Type de batterie	Non applicable (fonctionne sur secteur ou USB)
Tension	5V via USB
Puissance	Consommation faible via USB
Fonctions principales	Contrôle MIDI, enregistrement audio, édition de son, intégration avec DAW
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées limitée, consulter le service après-vente pour réparations
Sécurité	Ne pas exposer à l'humidité, éviter les chocs, respecter les normes électriques
Informations générales utiles	Vérifier la compatibilité avec votre système d'exploitation avant l'achat

FOIRE AUX QUESTIONS - PRO88 M-AUDIO

Comment puis-je connecter le M-AUDIO PRO88 à mon ordinateur ?

Vous pouvez connecter le M-AUDIO PRO88 à votre ordinateur via un câble USB. Assurez-vous que votre ordinateur reconnaît l'appareil après la connexion.

Le M-AUDIO PRO88 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté et que le câble USB est bien connecté. Essayez un autre port USB ou un autre câble si nécessaire.

Pourquoi mon M-AUDIO PRO88 ne fonctionne-t-il pas avec mon logiciel DAW ?

Assurez-vous que le M-AUDIO PRO88 est sélectionné comme périphérique d'entrée et de sortie dans les paramètres audio de votre logiciel DAW. Vérifiez également que les pilotes sont installés.

Comment installer les pilotes pour le M-AUDIO PRO88 ?

Rendez-vous sur le site officiel de M-AUDIO pour télécharger les derniers pilotes pour votre système d'exploitation. Suivez les instructions d'installation fournies.

Le son est déformé lorsque je joue, que puis-je faire ?

Vérifiez les niveaux de gain et assurez-vous qu'ils ne sont pas trop élevés. Réduisez le volume de sortie sur votre DAW et essayez de régler la latence dans les paramètres audio.

Comment utiliser les fonctions MIDI du M-AUDIO PRO88 ?

Assurez-vous que le M-AUDIO PRO88 est connecté à votre ordinateur et que les pilotes sont installés. Dans votre DAW, sélectionnez le PRO88 comme contrôleur MIDI et assignez les touches ou les commandes selon vos besoins.

Mon M-AUDIO PRO88 ne reçoit pas de signal MIDI, que faire ?

Vérifiez que le câble MIDI est correctement connecté et que le canal MIDI est correctement configuré dans votre DAW. Assurez-vous également que le PRO88 est sélectionné comme périphérique MIDI dans les paramètres.

Comment mettre à jour le firmware du M-AUDIO PRO88 ?

Visitez le site de M-AUDIO pour télécharger l'outil de mise à jour du firmware. Suivez les instructions pour installer la mise à jour sur votre appareil.

Le M-AUDIO PRO88 est-il compatible avec mon système d'exploitation ?

Vérifiez la section des spécifications sur le site de M-AUDIO pour confirmer la compatibilité avec votre système d'exploitation. Le PRO88 est généralement compatible avec Windows et macOS.

Où puis-je trouver le manuel d'utilisation du M-AUDIO PRO88 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de M-AUDIO dans la section 'Support' ou 'Téléchargements' pour votre produit.

MODE D'EMPLOI PRO88 M-AUDIO

Table des matieres :

1 Demarrage
2 Terminologie

3 Fonctionnementpendant le jeu du Keystation Pro

• Envoi de changements de programme pendant le jeu
• Envoi de changements de banque pendant le jeu
• Envoi d'un Snap Shot (instantane)
• Desactivation de tous les contrôleurs
  Mode tirette
• Changement de zones

4 Programmation du Keystation Pro 88

Introduction aux possibilites de programmation
- Selection d'un contrôleur pour la programmation
- Assignment un CC MIDI (Control Change)
- Assignation d'un canal MIDI individuel
- Changement du canal MIDI global
- Assignations de valeurs bascules aux boutons
- RPN/NRPN, SysEx et autres messages avances
- Assignation de contrôle MMC à un bouton
- Assignation de RPN/NRPN à un curseur / réglage rotatif
- Assignation d'une note à un bouton
- Sur les messages SysEx et le Device ID
Memoire non volatile
- Dump memoire
- Assignation du Device ID
- Rétabillisement de la configuration d'usine
- Enregistrement/rappel de groupes individuels de contrôleurs
- Programmation de zones
Comment transposer ou changer l'octave d'une zone
Le Program LSB, Bank LSB et Bank MSB d'une zone
- Choisir le canal d'une zone
- Contrôleurs du groupe A

5 Evolution Librarian

• Sur le logiciel Librarian

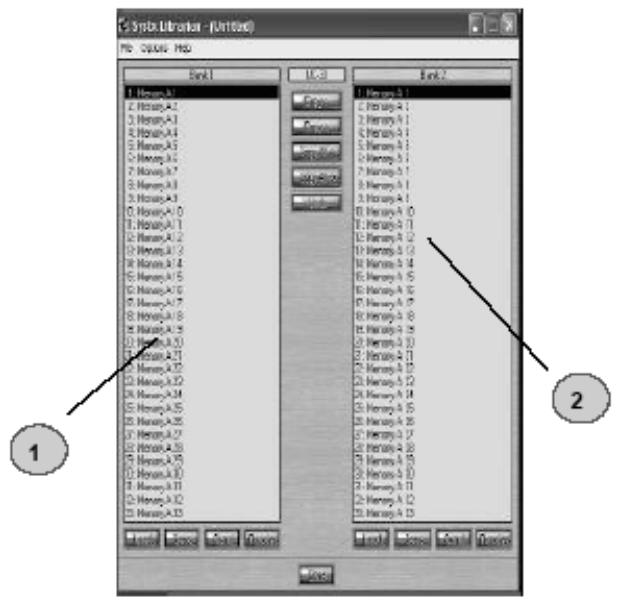

  Installation du logiciel Librarian
• Configuration du logiciel Librarian
  Apercu de Librarian
• Organisation des predefinitions recues d'un apparéil
• Visualisation du contenu d'une memoire
• Enregistrement d'une configuration
• Chargement d'une configuration

6 Explication des entrees/sorties MIDI et des messages MIDI

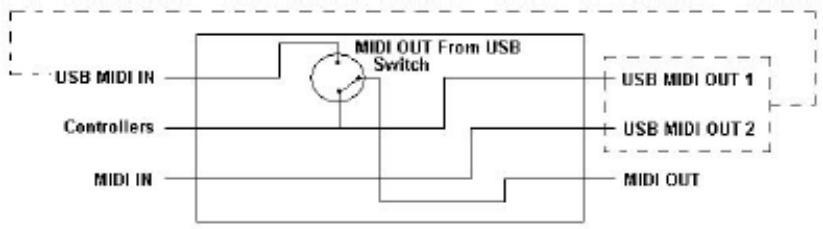

• Schema de circulation des signaux MIDI entrants et sortants
• Sur le port MIDI In (entree)
• Sur le port MIDI Out (sortie)
• Changements de programme et de banque
• Explication de RPN / NRPR
• Explication de SysEx

7 Annexes

Annexe A - Tableau d'implementation MIDI
Annexe B1 - CC MIDI assignables (curseurs et reglages rotatifs)
Annexe B2 - CC MIDI assignables (boutons)
Annexe C - Tableau de conversion hexadecimal
Annexe D1 - Instruments General MIDI
Annexe D2 -Numero de notes MIDI
Annexe E - Numeros de contrôleurs MIDI standard (CC MIDI)

1 Demarrage

Avant de commencer la lecture de ce guide avance, nous vous suggerons de prendre le temps de vous familiariser avec le Guide de demarrage, un manuel imprime accompagnant votre Keystation Pro 88. (Vous pouvez également telecharger le Guide de demarrage a l'adresse: www.m-audio.com)

Le Guide de demarrage décrit le Keystation Pro 88 et explique ses fonctions de base. Ce manuel prend la suite du Guide de demarrage, et vous donne une comprehension complete des caractéristiques puissantes du Keystation Pro 88.

2 Terminologie

Pour tirer le meilleur de ce Guide, nous vous invitons à vous familiariser avec les termes suivants :

Mode de programmation :

Le mode de programmation est le bref intervalle de temps (3 secondes) après qu'un bouton de fonction a ete presse, pendant lequel les parametres de cette fonction peuvent etre modifies avec le pave numerique. Aucune donnee n'est envoyee au Keystation Pro 88 lorsqu'il est en mode programmation, a part les changements de programme et de banque. Les symboles LCD qui s'affichent en mode de programmation indiquent qu'un parametre particulier peut etre modifie. Si un nombre est partiellement entre et un nouveau contrôleur est deplace, le nombre devient le numero de parametre pertinent pour le nouveau contrôleur et la periode de programmation de trois secondes sera redemarree.

Mode par default :

Le mode par default décrit l'etat du Keystation Pro 88 quandaucun bouton de fonction n'a été presse pendant les trois dernières secondes. Dans le mode par default, le LCD montre le symbole de contrôleur, et un affichage de deux chiffres montre le dernier contrôleur selectionné. L'affichage a trois chiffres indique le numero de CC MIDI actuellement assigne.

Mode de programmation de zone

Le mode de programmation de zone est l'intervalle de temps entre la pression sur le bouton Zone Range (ou la selection d'un contrôleur du groupe A) et la terminaison de l'opération. Pendant cet intervalle de temps, les diodes au-dessus des boutons de zone clignoteront pour indiquer que les zones a programmer peuvent etre selectionnees. Les zones selectionnées pour etre programmées clignoteront également sur I'ecran.

3 Fonctionnementpendant le jeu du Keystation Pro

Envoi de changements de programme pendant le jeu

Vous pouvez envoyer un message de changement de programme a votre module son, un instrument ou n'importe quel autre dispositif qui recoit des messages MIDI standard. Le changement de programme sera envoye aux zones actives au moment de l'envoi.

1. Appuyez sur le bouton PROGRAM.
2. Selectionnez les zones sur lesquelles le changement de programme doit être envoyé. Sans indication de votre part, le changement de programme sera envoye à toutes les zones actives.
3. Entre le numero de programme que vous pouze envoyer en utilisant le pave numérique ou les touches +/-

Exemple : l'écran LCD affiche le symbole PROG, indiquant que le bouton PROGRAM a été pressé. La valeur de programme envoyee est 00 et elle est envoyee sur le canal MIDI global 01. La zone 1 clignote, indiquant que le changement de programme affecte la zone 1.

Vous pouze aussi programmer les boutons programmables pour envoyer des messages de programme fixes aux canaux MIDI individuels. Pour davantage d'informations sur cette methode, reportez-vous à la section "Programmation" de ce manuel.

Envoi de changements de banque pendant le jeu

Si vous dispositif recepteur a plus de 128 predefinitions, il se peut que vous puissiez acceder aux banques supplémentaires en envoyant des messages Bank Change LSB et MSB.

1. Pressez le bouton DATA LSB ou DATA MSB.
2. Selectionnez les zones sur lesquelles le changement de programme doit être envoyé. Sans indication de votre part, le changement de banque sera envoye à toutes les zones actives.
3. Entrez le numero de banque que vous poulez envoyer en utilisant le pave numérique ou les touches +/-

Remarque: reportez-vous à la documentation de votre dispositif MIDI recepteur pour vous assurer qu'il répondra à ces messages. Pour plus d'informations sur les messages Data LSB et Data MSB, reportez-vous à la section "Explication des changements de programme et de banque" de ce guide.

Envoi d'un Snap Shot (instantane)

Un instantane envoie les assignations du contrôle courant et leurs valeurs a un dispositif recepteur. Pour envoyer un instantane, pressez simultanement les deux boutons +/- du pave numérique.

Quand vous envoyez un instantané, l'écran LCD affichera le symbole Snap Shot (cidessous), et les données de chaque contrôle individuel seront transmises sur le canal auquel le contrôle a été assigne.

La fonctionnalite Snap Shot est une excellente manière de synchroniser le dispositif recepteur avec votre clavier et elle peut être utilisé comme outil créé. Les données envoyées quand SNAP SHOT est presse peuvent être visualises dans l'éditeur de listedes de votre sequenceur. Mettez votre sequenceur en mode d'enregistrement et pressez sur SNAP SHOT. Ouyrez alors l'éditeur de listedes et assurez-vous qu'il est configre de façon a afficher les données de contrôleur.

Desactivation de tous les contrôleurs

La fonction "Controller Mute" vous permet de modifier la position d'un contrôleur MIDI sans affecter les réglages de votre logiciel. Pour annuler la sortie de tous les curseurs et réglages rotatifs, pressez les boutons CTRL MUTE.

La fonction Control Mute n'afecte pas les boutons. Si un bouton programmable, un bouton de fonction ou une touche sont presses, les contrôleurs sont reactives et la fonction Control Mute est terminée, jusqu'à ce que les boutons Control Mute soient a nouveau presses. Vous pouvez aussi, pour désactiver la fonction Control Mute, presser les boutons CTRL MUTE une deuxième fois, ce qui reactivera les contrôleurs.

Quand vous pressez pour la première fois les boutons Ctrl Mute, vous verrez que la liste de l'écran LCD est "OFF". Ceci indique que le Keystation Pro 99 n'envoise pas de données MIDI vers l'exterieur. C'est une fonction tres utile si vous decide de changer de predefinition sur le Keystation Pro 88 lorsque les contrôleurs ne sont pas dans la bonne position. Control Mute vous permettra de déplacer le contrôleur dans une position relative a la valeur de contrôleur du logiciel, plutot que d'entraîner un saut dans la valeur de contrôleur du logiciel.

Vouss pouvez aussi utiliser cette fonctionnalite pour un mixage créé ou le jeu live. Si vous utilisez le Keystation Pro 88 comme table mixage conventionnelle, activez la fonction Controller Mute, augmentez ou diminuez le volume sur certains canaux et pressez les boutons Snap Shot. Cette forme de mixage est très dynamique et ne peut pas etre réalisee avec un mixeur conventionnel.

En mode tirette, les curseurs du Keystation Pro 88 seront inverses, en sorte que le 0 sera au sommet, et le 127 en bas.

Pour entrer en mode tirette, pressez simultanement les boutons CHANNEL ASSIGN et PROGRAM.

Quand le mode tirette est activite, l'écran LCD montre le symbole de curseur (ci-dessous). Pressez les boutons du mode tirette une nouvelle fois pour sortir de ce mode de fonctionnement.

Le mode tirette est concu pour etre utilise avec les synthetiseurs Hammond qui ont des tireettes.

Remarque : quand vous rappelez une predefinition, le mode tirette est seulement rappelez dans le cadre du groupe C. Pour plus d'informations sur les groupes, reportez-vous à la section "Programmation" de ce guide.

Changement de zones

Les 4 zones du Keystation Pro 88 peuvent etre utilisees pour diviser le clavier en sections.

Par exemple, rappelez la predefinition 2 (le mixeur GM) :

1. Appuyez sur le bouton RECALL
2. Pressez 2 sur le pave numérique, ou utilisez les boutons +/- pour entrer 2.

Sur cette predefinition, la zone 1 contrôle un son de piano, la zone 2 contrôle un son de corde, la zone 3 contrôle un son de basse et la zone 4 contrôle un son d'orgue.

Voues pouvez changer la zone selectionnee en pressant le bouton de zone correspondant. Les diodes au-dessus des boutons de zone indiquent quelles zones sont actives. Pour activer une zone, pressez le bouton de cette zone et la diode au-dessus du bouton s'allumera. Pour desactiver une zone, pressez le bouton de cette zone une deuxieme fois et la diode au-dessus du bouton s'eteindra.

Dans l'exemple de predefinition donne plus haut, les zones couvrent toutes l'ensemble du clavier. Ceci signifie que toutes les zones sont actives et que vous pourrez jouer les quatre instruments simultanement.

Il est possible de limiter la portion du clavier correspondant à chaque zone, ou de diviser le clavier en plusieurs zones. Ceci vous permettra d'assigner une portion distincte du clavier à chaque instrument. Vous pouze même changer l'octave, transposer le clavier, ou selectionner un instrument différent pour chaque zone individuellement.

Pour plus d'informations sur les fonctionnalités de programmation et de zones, reportez-vous a la section "Programmation" de ce manuel.

4 Programmation du Keystation Pro 88

Introduction aux possibilites de programmation

Chacun des 60 contrôleurs du Keystation Pro 88 peut envoyer des messages MIDI CC, RPN/NRPN, GM 1 et 2 ou SysEx. Les contrôleurs peuvent également être assignés à des canaux MIDI individuels. Les nombres de CC (contrôleurs continus) MIDI font parties de la norme MIDI et sont typiquement utilisés pour contrôler des changements en temps reel dans les paramétres de l'equipement musical MIDI.

Pour une liste complet de nombres de contrôleurs MIDI standard de 0 à 131, reportez-vous à l'Annexe E.

N'importe lequel des 60 contrôleurs temps reel du Keystation Pro 88 peuvent etre assignes a un numero de CC MIDI. Cependant, les options d'assignation pour les 22 boutons assignables different de celles pour les 9 curseurs et les 24 reglages rotatifs.

Les deux tableaux ci-dessous montrent les messages de transmission MIDI que vous pouvez programmermer pour chacun des curseurs, réglages rotatifs et boutons MIDI. Reportez-vous a ce tableau pour pouvoir suivre les principes de programmation des contrôleurs dans les instructions et les exemples presents dans le texte.

MIDI CC	Description	Data Lsb (Press Twice)	Data Msb (Press Twice)
0-119	Standard MIDI CC's	-	-
120-127	Channel Mode Messages	-	-
128	Pitch Bend Sensitivity	-	-
129	Channel Fine Tune	-	-
130	Channel Coarse Tune	-	-
131	Channel Pressure	-	-
132	RPN coarse	RPN LSB	RPN MSB
133	RPN fine	RPN LSB	RPN MSB
134	NRPN coarse	NRPN LSB	NRPN MSB
135	NRPN fine	NRPN LSB	NRPN MSB
136	Master Volume GM*	Volume LSB	Volume MSB
137	Master Pan GM*	Pan LSB	Pan MSB
138	Master Coarse Tune GM*	Tuning LSB	Tuning MSB
139	Master Fine Tune GM*	Tuning LSB	Tuning MSB
140	Chorus Mod rate GM2*	Mod rate	-
141	Chorus Mod Depth GM2*	Mod depth	-
142	Feedback GM2*	Feedback level	-
143	Send to Reverb GM2*	Reverb send level	-
144	Pitch Bend	Pitch shift LSB	Pitch shift MSB
255	Controller Off***	-	-

Assignable MIDI Buttons
ASSIGN	Description	Program(Press Twice)	Bank LSB (Press Twice)	Data Msb (Press Twice)
0-119	Standard MDI CC's	-	Toggle Value 2	Toggle Value 1
120-127	Channel Mode Messages	-	Toggle Value 2	Toggle Value 1
128	Pitch Bend Sensitivity	-	Sensitivity value	-
129	Channel Fine Tune	-	Tuning amount	-
130	Channel Coarse Tune	-	Tuning amount	-
131	Channel Pressure	-	Pressure amount	-
132	RPN Coarse	Value	RPN LSB	RPN MSB
133	RPN Fine	Value	RPN LSB	RPN MSB
134	NRPN Coarse	Value	NRPN LSB	NRPN MSB
135	NRPN Fine	Value	NRPN LSB	NRPN MSB
136	Master Volume*	-	Volume LSB	Volume MSB
137	Master Pan*	-	Pan LSB	Pan MSB
138	Master Coarse Tune*	-	Tuning LSB	Tuning MSB
139	Master Fine Tune*	-	Tuning LSB	Tuning MSB
140	Chorus Mod rate**	-	Mod rate	-
141	Chorus Mod Depth**	-	Mod depth	-
142	Feedback**	-	Feedback level	-
143	Send to Reverb**	-	Reverb send level	-
144	Pitch Bend	-	Pitch shift LSB	Pitch shift MSB
145	Program/Bank Preset	Program	Bank LSB	Bank MSB
146	MIDI CC (on/off)	MIDI CC	Button release value	Button press value
147	Note (on/off)	Note	Velocity off	Velocity on
148	Note (on/off toggle)	Note	Velocity off	Velocity on
149	MMC Command***	-	Command select.	-
150	Reverb type**	-	Type	-
151	Reverb time**	-	Time	-
152	Chorus type**	-	Type	-
153	Decrement MIDI CC	MIDI CC	Start Value	End Value
154	Increment MIDI CC	MIDI CC	Start Value	End Value
255	Controller Off****	-	-	-

Nous vous invitons à porter une attention particulière aux différences entre la façon de programmer les curseurs ou les reglages rotatifs d'un côte, et les boutons de l'autre. Une fois que le contrôleur que vous VOULEZ programmerma r a ete selectionne, vous pouze modifier le numero du CC MIDI assigne de la façon indiquee dans les sections qui suivent.

Selection d'un contrôleur pour la programmation

Avant de pouvoir assigner un CC MIDI a un des contrôleurs programmables du Keystation Pro 88, vous devrez selectionner le contrôleur pour le programmer. Il y a deux methodes pour selectionner un contrôleur :

1. Pressez les boutons CONTROL SELECT (GLOBAL CHANNEL + CHANNEL ASSIGN). L'écran LCD affichera le symbole CONTROLLER. Le symbole LCD clignotera pour indiquer que les reglages du contrôle peuvent être modifiés (mode de programmation). L'affichage a 3 chiffres montrera le numero du contrôle actuellément selectionne.

2. Entrez le numero du contrôleur en utilisant le pave numérique ou les touches +/-.

3. Deplacez simplement un curseur ou un reglage rotatif ou pressez un bouton programmable.

1. Pressez sur CONTROL ASSIGN. Le symbole CC clignotera sur l'ecran, LCD et l'affichage a trois chiffres indiquera le numero du CC MIDI actuellement assigne.
2. Entre une nouvelle valeur CD MIDI en utilisant le pave numérique et les boutons + et -. Le numero du contrôleur MIDI que vous selectionnez sera assigné au contrôleur actuellément selectionne, montre par le numero sur le petit affichage a deux chiffres.

Remarque: si vous avez selectionne un contrôleur du groupe A, il est possible d'assigner des CC MIDI differents pour chaque zone. Pour plus d'informations sur les contrôleurs du groupe A, reportez-vous a la section de ce guide consacree aux contrôleurs du groupe A.

Assignnation d'un canal MIDI individuel

1. Selectionnez le contrôle que vous poulez programmermer, selon les indications données ci-dessus.
2. Pressez sur CHANNEL ASSIGN. L'écran LCD affichera le symbole CHAN et l'affichage à 3 chiffres montrera l'assignation de canal actuelle pour le contrôleur selectionne. Ceci sera precede d'un "c" (pour canal) ou d'un "z" si le contrôleur est assigné à un canal de zone globale.* Le petit affichage a 2 chiffres montrera le numero du contrôleur actuellément selectionne (chaque curseurs, replage rotatif et bouton a son propre numero de contrôleur indique a cote de lui), permettant son assignation.
3. Entrez le numero du canal, MIDI (00-20) sur lequel vous pouze que le contrôleur s'applique en utilisant le pave numérique ou les touches +/-.

Remarque: si vous selectionnez les canaux 17-20, le contrôleur est assigne au canal de zone globale pour les zones 1, 2, 3 ou 4 respectivement.

Changement du canal MIDI global

Si un des contrôleurs est assigné au canal 00, il transmettra sur le canal MIDI global. Le canal MIDI global du Keystation Pro 88 affecte uniquement les contrôleurs qui ont le canal MIDI individuel assigné à la valeur 00, comme précrit dans la section precedente.

Pour changer le canal MIDI global :

1. Pressez une fois le bouton Global Channel. L'écran LCD affichera les symboles KEYBOARD et CHAN. L'affichage a 3 chiffres montrera le canal global actuel, precede par un "c".
2. Entrez le numero du canal MIDI (01-16) en utilisant le pave numérique ou les touches +/-.

Exemple : le canal MIDI 01 est assigne en tant que canal MIDI global.

L'utilisation d'une combinaison de canal MIDI global et de canaux MIDI assigns individuellement peut être une façon efficace de naviguer dans le système. Avec des instruments multitimbraux comme Reason, il peut être plus facile de changer le reglage de canal MIDI global sur votre Pro 88 pour sauter au dispositif suivant, plutot que de réaliser les changements dans le logiciel.

Assignnations de valeurs bascules aux boutons

Les 22 boutons assignables peuvent chacun etre assignes pour basculer entre deux valeurs. Par exemple, il se peut que vous vouliez envoyer la valeur 15 quand vous pressez le bouton pour la première fois, puis la valeur 74 si vous pressez une seconde fois.

Pour définiir les valeurs de bascule pour les boutons

1. Pressez deux fois le bouton de fonction libre DATA MSB.
2. Entrez 15 en utilisant le pave numérique ou les touches +/-
3. Pressez deux fois le bouton de fonction libre DATA LSB.
4. Entrez 74 en utilisant le pave numérique ou les touches +/-. Si vous poulez que le bouton envoie la même valeur à chaque fois que vous le pressez, entrez la même valeur pour les deux pas ci-dessus.

RPN/NRPN, SysEx et autres messages avances

Comme nous l'avons indique, les contrôleurs MIDI standard s'etendent de 0 à 131. Pour le Keystation Pro 88, la liste des CC MIDI qui peuvent être assignes aux contrôleurs a été etendue de façon à inclure les messages RPN/NRPN, MMC et SysEx General MIDI 1 et 2. Ces messages MIDI avances sont aussi facies à programmer qu'une instruction CC MIDI normale, en entrant les valeurs 132 à 154 quand vous programmEZ les CC MIDI. Les tableaux dans I'Annexe B vous montrent quel nombre correspond à chaque type de message MIDI.

Pour programmer les valeurs pour ces messages avances, le Keystation Pro 88 nécessite que vous pressiez deux fois chacun des boutons PROGRAM, DATA LSB et DATA MSB. Une pression unique enverra les instructions de changement de programme et de banque pendant le jeu comme décrit precedemment.

Reportez-vous aux exemples ci-dessous pour voir comment cela fonctionne. Reportez-vous également au tableau dans l'Annexe B pour des informations completes.

Assignnlation de contrôle MMC a un bouton

1. Sélectionnez le bouton dont vous poulez qu'il contrôle le message MMC.
2. Pressez le bouton CONTROL ASSIGN sur le Keystation Pro 88.
3. Entrez 149 sur le pave numérique. 149 est le numero qui correspond a l'instruction MMC, comme indiquedans le tableau de I'Annexe B.
4. Pressez une fois le bouton Global Channel.
5. Entrez 127 sur le pave numérique. Ceci garanti que le message est défini sur tous les nombres ID de dispositifs. Pour plus d'informations à ce sujet, lisez "Sur les messages SysEx et le Device ID" dans la section "Programmation" de ce manuel.
6. Pressez le bouton DATA LSB deux fois.
7. Entre un numero du tableau suivant pour selectionner le message MMC que vous poulez :

Number	MMC Command
01	STOP
02	PLAY
03	DEFERRED PLAY
04	FAST FORWARD
05	REWIND
06	RECORD STROBE
07	RECORD EXIT
08	RECORD PAUSE
09	PAUSE
10	EJECT
11	CHASE
12	COMMAND ERROR RESET
13	MMC RESET

Assignnlation de RPN/NRPN a un curseur / reglage rotatif

1. Pressez sur CONTROL SELECT (GLOBAL CHANNEL + CHANNEL ASSIGN) et déplacez le contrôleur desire.

1. Pressez sur le bouton CONTROL ASSIGN deux fois et, tandis que l'affichage clignote, entrez le contrôleur 132 pour RPN grossier, 133 pour RPN fin, 134 pour NRPN grossier ou 135 pour NRPN fin.

1. Pressez le bouton DATA MSB deux fois pour assigner le numero pour le MSB RPN/NRPN.

1. Pressez le bouton DATA LSB deux fois pour assigner le numero pour le LSB RPN/NRPN.

1. Pressez le bouton CHANNEL ASSIGN pour assigner le canal MIDI sur lequel le message doit être envoye.

Vouverrez que la plupart des fiches techniques de synthetiseurs utilisant les NRPN donneuront les valeurs MSB et LSB que vous devez enter dans les DATA MSB et DATA LSB.

Certain manuels peuvent ne donner que les valeurs hex (hexadécimales). Avec le Keystation Pro 88, vous doivent entre la valeur sous forme decimal, et non hexadecimal, mais vous pouvez facilement réalier la conversion d'hexadecimal a decimal avec la calculette de Windows. (Selectionnez simplement le Mode scientifique, puis selectionnéz "Hex" et entrez la valeur hexadecimal que vous doivent convertir. Pressez le bouton "Dec" pour la convertir en valeur decimal.) Entrez cette valeur decimal convertie dans le Keystation Pro 88. Le tableau de l'Annexe C peut aussi vous aider dans la conversion de valeurs hexadecimal.

Assignnation d'une note a un bouton

Voici comment configurer un bouton pour qu'il transmette un message Note On quand il est presse, et un message Note Off quand il est relaché.

1. Pressez sur le bouton CONTROL SELECT puis sur le bouton libelle A41 ou STOP sur le transport (les boutons de transport sont les boutons assignables en bas a gauche du Pro 88, pres des molettes de pitch et de modulation). L'affichage montrera que vous avez selectionné le contrôleur A41.

1. Pressez le bouton CONTROL ASSIGN et entreprises, 147. Il s'agit du numero CC MIDI qui correspond au mode Note On/Off, comme indique dans l'Annexe B.

1. Pressez deux fois le bouton DATA MSB et entrez une valeur de 100. Quand vous pressez le bouton, un message Note On sera envoye avec une velocite de 100.

1. Pressez le bouton DATA LSB deux fois, et entrez une valeur de 000. Quand vous relâchez le bouton, un message Note Off sera envoyé.

1. Pressez deux fois le bouton PROGRAM et entrez 064. Ceci enverra la note MIDI 64, ou mi-4 (E4), a chaque fois que vous presserez le bouton. Les nombres de note MIDI sont données dans l'Annexe D.

Ce mode a de nombreuses utilisations ; utilisez-le par exemple pour declencher des samples, contrcler l'equipement d'éclairage ou jouer des notes du clavier.

Remarque: quand vous pressez le bouton en mode note, l'ecran LCD affiche brievement la velocite de la note.

Sur les messages SysEx et le Device ID

Lors de la transmission de messages SysEx, le numero de canal pour un contrôle individuel ne définit pas un canal de transmission, mais un Device ID. Quand vous pressez le bouton CHANNEL ASSIGN, le symbole CC ne sera pas affché et il n'y aura pas de "c" dans l'affichage a trois chiffres.

Les Device ID sont dans l'intervalle 00-127. Dans la plupart des cas, vous doivent prendre 127 comme Device ID. Avec ce réglage, le message SysEx sera recu par tous les dispositifs.

Remarque: le Device ID pour un message SysEx qui est assigné à un contrôleur ne peut pas être change en utilisant les boutons Device ID. Ces boutons sont utilisés pour modifier le Device ID global du Keystation Pro 88.

Le Keystation Pro 88 utilise de la mémoire non volatile qui vous permet de conserver vos reglages d'une session à l'autre. Le contrôleur courant du clavier et les assignations de canal sont stockées même si vous ne les avez pas enregistrres dans un emplacement mémoire. Également stocks : le mode tirette (on/off), les données DATA LSB et DAT MSB, le réglage de canal global, les reglages de zone et la première prédefinition memoire utilise.

Dump memoire

Une pression sur les boutons Memory Dump (RECALL + STORE) enverra un certain nombre de paquets SysEx représentant les 10 emplacements memoire que vous avez dans votre Pro 88. Ceci vous permet de stocker le contenu de vos predefinitions memoire à l'extérieur et peut être utilise en combinaison avec le logiciel Librarian SysEx de M-Audio.

Vous pouvez enregistrer le dump mémoire complet dans un sequenceur MIDI normal. Pour rappeler le dump mémoire sur le clavier, jour la piste MIDI qui contient le dump mémoire vers le clavier, en vous assurant que le clavier est selectionné comme dispositif de sortie pour cette piste.

Un dump memoire, ou un envoi memoire, n' affecte pas les assignations actuelles des contrôleurs au Keystation Pro 88. Une fois que le dump memoire, a ete envoy au Keystation Pro 88, vous devrez rappeler une predefinition pour acceder aux nouveaux reflages memoire.

Assignnlation d'un Device ID

Une pression sur les boutons DEVICE ID (STORE + GLOBAL CHANNEL) vous permettra d'assigner un Device ID au Keystation Pro 88. Le Device ID par default est 127. Quand un dump memoire est réalisé, il peut être recu par n'importequel Keystation Pro 88.

Si un Device ID (identificateur de dispositif) est assigné à un nombre autre que 127, le dump memoire sera spécifique au Keystation Pro 88 ayant le même Device ID. Si le Device ID du Keystation Pro 88 diffère du Device ID qui a été enregistré avec le dump memoire, les données seront ignorees. Le Device ID est une manière de différencier entre differents claviers Keystation Pro 88. Nous vous recommendons de garder 127 comme valeur de Device ID.

Quand vous pressez les boutons de Device ID, le petit affichage a deux chiffres affiche "id". L'écran a trois chiffres représenté le Device ID assigné. Entrez une nouvelle valeur Device ID en utilisant le pave numérique ou les boutons + et -.

Pour plus d'informations sur les messages SysEx et le Device ID, reportez-vous a la section "Explication des entrees/sorties MIDI et des messages MIDI" de ce manuel.

Rétabillisement de la configuration d'usine

Le Keystation Pro 88 est livre avec 10 predefinitions stockées dans sa memoire (pour une liste complete, voyagez l'Annexe H). Vous pouvez rétabrir la configuration d'usine du Keystation Pro 88 en gardant les boutons +/- presses. Ceci reinitialisera tous les contrôleurs, leurs paramétres et les predefinitions qui viennent d'être enregistrées, qui retrouveront leur état par défaut.

Remarque: le retablissement des predefinitions d'usine effacera toutes les configurations de contrôleur stockées dans la memoire.

Enregistrement et rappel de groupes individuels de contrôleurs

Les contrôleurs du Keystation Pro 88 sont divisés en trois groupes.

Groupe A :

Molette de pitch

Molette de modulation

Boutons de transport (5 boutons au dessus des molettes)

Pedales de sustain 1 et 2 (non incluses)

Pedale d'expression (non incluse)

Reglages pour toutes les zones

Groupe B :

24 reglages rotatifs

8 boutons au-dessous des reglages rotatifs

Groupe C :

9 curseurs

9 boutons sous les curseurs

Pour permettre de savoir aquel groupe un contrôleur appartient, chaque contrôleur assignable a ete libelle avec une lette un et numero. La lette indique le groupe dont fait partie le contrôleur. Quand vous pressez sur STORE ou RECALL, vous verrez les diodes au-dessus des boutons ZONE/GROUP clignoter. Le mode groupe est automatiquement selectionne, et les diodes clignotantes representent les groupes auxquels les MEMORY STORE/RECALL s'appliqueont. Quand vous pressez STORE, tous les groupes sont automatiquement selectionnes. Si vous pressez RECALL, les reglages de groupe pour le dernier rappel sont retrouvés et selectionnes.

Exemple 1 : stockage des seuls curseurs (sur la predefinition 3) :

1. Appuyez sur le bouton STORE.
2. Appuyez sur les boutons "Groupe A" et "Groupe B". Seul GROUP devrait clignoter sur l'ecran LCD.
3. Entrez 03 en utilisant le pave numérique ou les boutons +/-

Exemple 2 : rappel des seuils régages de zone (de la predefinition 2) :

1. Appuyez sur le bouton RECALL.
2. Assurez-vous que les groupes B et C ne sont pas selectionnés. En pressant les boutons de groupe pour les groupes B et C, l'ecran LCD ne devrait pas les afficher.
3. Assurez-vous que le groupe A est selectionné en pressant le bouton "Groupe A" jusqu'à ce que le groupe A soit affiche sur l'écran LCD.
4. Entrez 02 en utilisant le pave numérique ou les boutons +/-

Programmation de zones

Comme indiqué dans le guide de démarrage, il est possible de diviser votre clavier en quatre zones. Chaque zone peut se voir attribuer une limite supérieure et une limite inferieure pour specifier la portion du clavier qui lui correspond.

Ceci est réalisé en mode d'edition de zone, en pressant sur le bouton Zone Range*. Chaque zone peut être activée ou desactiver en pressant le bon bouton de zone. Quand vous programmez des zones, la selection du canal est importante. Il n'est pas possible de contrer des instruments multiples si les zones sont assignees au même canal.

Rappelons le groupe A, dans la predefinition 2, en guise d'exemple. Dans cette predefinition, les zones 1 et 4 ont ete definies pour controller un piano, des cordes, uneasse et un orgue dans voire sequenceur. Cependant, chaque zone a recu un canal MIDI different, de façon a garder separees les donnees pour chaque instrument.

L'assignation de plusieurs zones au même canal vous permet de produit d'intéréssants effets harmoniques. Il n'est possible de contrôler qu'un seul instrument dans ce cas.

Par exemple, rappelez le groupe A, predefinition 3. Dans cette predefinition, toutes les zones couvent l'ensemble du clavier, mais sont transposées de différentes valeurs. Si vous activez les quatre zones, vous entendrez un accord de septieme quand vous pressez une seule touche.

• Pour plus d'informations sur la plage de zone, voyagez la page 13 du Guide de démarriage.

** Pour des informations sur la définition du canal de zone, voyagez la page 17.

Comment transposer ou changer l'octave d'une zone

Pour modifier les reglages d'octave ou de transposition d'une zone, pressez sur le bouton Zone Range, et selectionnez la zone desiree. Modifiez ensuite le relage d'octave ou de transposition comme decrit dans le Guide de demarrage.

Remarque: le mode de modification de zone restera actif après la modification du paramètre. Pressez a nouveau le bouton Zone Range pour sortir du mode de modification de zone.

Exemple : comment transposer la zone 1 de 5 demi-tons :

1. Appuyez sur le bouton ZONE RANGE.
2. Appuyez sur les boutons de zone jusqu'a ce que la zone 1 soit selectionnee. Ceci sera indique par l'ecran LCD, la zone 1 seule clignotant.
3. Pressez les deux boutons d'octave pour selectionner TRANSPOSE.
4. Pressez le bouton "d'octave -" 5 fois pour transposer de 5 demi-tons vers le bas. L'ecran LCD affichera "-5".
5. Pressez a nouveau le bouton Zone Range pour sortir du mode de modification de zone.

Le Program LSB, Bank LSB et Bank MSB d'une zone

Chaque zone peut se voir assigner des messages Program LSB, Bank LSB et Bank MSB individuels. Ceci vous permet de contrôler quatresons ou instruments différentsimultanement.

Si, un changement de programme n'est pas envoyé, l'application MIDI hote utilisera généralement par défaut le programme et la banque 00. L'application MIDI hote doit receivevoir un message de programme ou de banque pour effectuer un changement. Les zones selectionnées sont seulement affectees quand vous envoyez un changement de programme LSB, de banque LSB ou de banque MSB.

Quand vous pressez un des boutons correspondant à ces changements, le mode zone est automatiquement active. Tout changement de valeur pour une assignation de programme ou de banque s'appliquera à toutes les zones actives. Ceci signifie que le changement de programme se produit sur le canal MIDI auquel chaque zone active est assignee.

Utilisez les boutons de zone pour activer une zone spécifique (ou plusieurs) dont vous poulez qu'elle recoive les changements de programme ou de banque. Quand une predefinition est rappelee avec le groupe A selectionne, les données de LSB programme/banque ou MSB banque pour chaque zone active sont immediatement envoyes. Ces messages sont seulement envoyes pour les zones qui sont actives dans la predefinition selectionnee.

Remarque: si vous poulez faire usage des reglages de programme pour des zones dans une predefinition, assurez-vous que toutes les zones requisies sont actives quand vous enregistrez une predefinition.

Choisir le canal d'une zone

Le Keystation Pro 88 a quatre canaux de zone globaux et chaque zone peut transmettre sur un canal MIDI different. Les canaux de zone globaux sont les canaux MIDI sur lesquels chaque zone (1-4) va transmettre.

Les contrôleurs assignables du Keystation Pro 88 peuvent être assignés à n'importe lequel des quatre canaux de zone globaux. Ceci liera le contrôleur assigné à la zone qui transmet sur le même canal MIDI. Prendre 0 comme valeur du canal global de zone assignée cette zone au canal global.

Pour changer le canal de zone global :

1. Pressez le bouton Global Channel deux fois.
2. Selectionnez la zone pour laquelle vous poulez définir le canal. L'écran LCD fera clignoter le canal de zone global qui va être modifie.
3. Entrez l'assignation du canal (01-16) en utilisant le pave numérique ou les touches +/-

Remarque: il n'est pas possible de définir un canal pour des zones multiples.

Contrôleurs du groupe A

Les contrôleurs du groupe A peuvent avoir des assignations de CC MIDI differentes pour chaque zone. Ceci signifie que la pedale de sustain peut être configuerée pour fonctionner avec la zone 1, mais desactivee dans la zone 2, ou la molette de pitch peut etre activee pur la zone 3, mais desactivee dans la zone 1.

Pour que les contrôleurs du groupe A transmettent sur toutes les zones, les assignations de canaux doivent avoir la valeur 0 (le canal de zone global) pour ces contrôleurs. Si un contrôleur de groupe A est assigné à n'importe qu'elle zone autre que 0, il ne transmettra pas dans des zones multiples.

Si un contrôleur du groupe A est selectionné quand vous pressez le bouton CONTROL ASSIGN, le mode de definition de zone sera automatiquement enclenché. Une fois rentree la valeur desiree pour le contrôleur de groupe A grace au pave numérique, l'assignation de CC MIDI affectera uniquement les zones actives. Ceci signifie que le CC MIDI que vous ave assigne au contrôleur de groupe A sera transmis sur tous les canaux auxquels les zones selectionnées ont ete assignees.

Pour eviter qu'un contrôleur du groupe A transmette sur plus d'une zone, assignez le contrôleur du groupe A au même canal que la zone désirée. Ceci évitera que le contrôleur du groupe A affecte d'autres zones qui ne sont pas assignées au même canal MIDI.

Si vous ne voulez pas qu'un contrôleur du groupe A affecte certaines zones :

1. Pressez sur CONTROL SELECT (GLOBAL CHANNEL + CHANNEL ASSIGN) et déplacez le contrôleur desire du groupe A.
2. Appuyez sur le bouton CONTROL ASSIGN.
3. Pressez les boutons de zone correspondant aux zones dont vous ne pouze pas que le contrôleur les affecte.
4. Entrez 255 pourCHOISIR Off. Ceci est realise en entrant 000 sur le pave numerique et en pressant le bouton "-".

Remarque: vous doivent activer une zone pour qu'un contrôleur du groupe A transmette les données à cette zone.

5 Le logiciel Evolution Librarian

Sur le logiciel Evolution Librarian

Le logiciel Evolution Librarian est un programme de bibliothèque Windows développement pour les produits M-Audio. Le programme ne fonctionne pas seulement avec le clavier Keystation, Pro 88, il est également compatible avec d'autres contrôleurs USB de M-Audio dans la série Evolution. Librarian vous permet d'échanger des patches entre les produits Evolution pris en charge par Librarian, de façon a ce que vous n'ayez jamais a créé le même patch deux fois.

Librarian you permit d'envoyer et de receivevoir 10 patches, de charger et d'enregistrer des banques de memoire, de visualiser comment des patches individuels ont ete programmes,

et de manipuler des patches à la souris pour creer de nouvelles combinaisons dans les 10 emplacements memoire.

Installation du logiciel Librarian

1. Inserez le CD d'installation du Keystation Pro 88 dans le lecteur CD de votre PC.
2. Cliquez sur "Librarian Installer" (Programme d'installation de Librarian).
3. Suivez les instructions à l'écran pour réaliser la procedure d'installation. Une fois que l'installation est terminée, vous pouvez demarrer le programme. Ci-dessous, une capture d'écran de ce que vous devriez voir à l'écran.

Configuration du logiciel Librarian

Avant que vous commenciez à utiliser le Librarian, vérifie que le Keystation Pro 88 a été selectionné comme dispositif d'entree et de sortie.

1. Selectionnez "MIDI Setup" dans le menu Options.
2. Assurez-vous que le pilote USB du Keystation Pro 88 est selectionné dans la colonne "Inputs". Si vous utilisez des pilotes natifs, ceux-ci sont peut être nommés "USB Audio Device".
3. Dans la colonne "Outputs", selectionnez le pilote USB pour votre Keystation Pro 88. Si vous utilisez des pilotes natifs, ceux-ci sont peut'être nommes "USB Audio Device". Vous pouvez maintainant utiliser le logiciel Librarian avec votre clavier Evolution.

Apercu de Librarian

Comme il apparait dans la capture d'écran du Librarian, vous pouvez enregistrer, charger, receiveoir ou envoyer le contenu complet de et vers n'importe qu'elle colonne banque.

Pour transmettre le contenu complet de votre clavier vers Librarian, pressez le bouton "Receive" sur le logiciel Librarian. Cette procedure ne peut se terminer avec succès que si les pilotes USB de votre clavier ont ete correctement selectionnes, comme decrit plus haut. Une fois que vous avez recu les donnees du clavier, les emplacements memoire sont affiches dans la colonne.

Organisation des predefinitions recues d'un apparéil

Vous pouvez nommer et renomer les predefinitions comme vous le souhaitez. Pour renomer une memoire, double-cliquez dessus. Vous pouvez aussi deplacer des mémoires avec la souris, ou en utilisant les boutons Copy.

Ces boutons sont définis ci-dessous:

Pour copier la memoire selectionnee dans la banque 1 vers la banque 2 :

Pour copier la memoire selectionnee dans la banque 2 vers la banque 1 :

Pour copier toutes les mémoires de la banque 2 dans la banque 1 :

Pour copier toutes les mémoires de la banque 1 dans la banque 2 :

Pour annuler la derniere copie que vous avez réalisée (seule la derniere copie peut etre annulée).

Conseil : nous vous recommendons de désigner une colonne comme étant la colonne maitresse. Ceci pourra vous aider a éviter la confusion et la perte d'heures de travail.

Visualisation du contenu d'une memoire

Cliquez du bouton croit sur une memoire, pour afficher son contenu. Notez qu'il n'est pas possible de modifier le contenu d'une memoire. SysEx Librarian vous permet seulement de rearranger l'ordre des memoires ou de copier des memoires entre plusieurs dumps.

Enregistrement d'une configuration

Une fois que vous nomme toutes vos predefinitions et que vous les avez organises dans l'ordre desire, cliquez sur "Save" pour enregistrer le contenu. Vous pouze aussi cliquer sur le menu "File" et désirir "Save" pour enregistrer le fichier avec le nom precedemment assigne, ou "Save Às" pour attribuer un nouveau nom au dump memoire. Le raccourci clavier pour enregistrer la banque 1 est CTRL+S. Assurez-vous que vous donner au fichier un nom qui vous permette d'identifierrapidementvoretreensemble de configurations.

Chargement d'une configuration

Pour charger une configuration mémoire dans le logiciel, cliquez sur le bouton "Load" et selectionnez le fjichier concerne. Les predefinitions chargees apparaîtrens dans la fenetre Bank. Vous pouvez ensuite soit l'envoyer directement dans l'appareil Evolution en cliquant Send, soit le modifier.

Voupez eajment choir Open dans le menu File. Le raccourci pour le chargement est CTRL+O.

Pensez à consulter www.m-audio.com ou www.evolution.com pour les mises à jour à partir du logiciel Librarian.

6 Explication des entrees/sorties MIDI et des messages MIDI

Schema de circulation des signaux MIDI entrants et sortants

Les ports MIDI In (entree) et MIDI Out (sortie) ont des utilisations differentes selon la façon dont vous souhaitez connecter et alimenter le Keystation Pro 88. Le schema ci-dessous montre les différentes possibilites d'acheminement.

Sur le port MIDI In (entree)

Le port MIDI In peut être utilisé pour interfacer un dispositif MIDI avec votre ordinateur via le port USB. Les données recues par MIDI In seront transmises à l'ordinateur par le Keystation Pro 88.

Quand vous selectionnez les/disposits MIDI de votre hote MIDI, vous verrez deux entrees MIDI de votre clayier. La première entrée midi dans votre hote MIDI est utilisee pour receivevoir les données de contrôleur du Keystation Pro 88. La deuxieme entrée MIDI dans

votre hâte MIDI est utilisé pour receivevoir des données d'appareils MIDI connectés à la prise MIDI IN de votre clavier. De cette façon, votre clavier fonctionne comme interface MIDI-vers-USB pour un autre apparéil MIDI.

Sur le port MIDI Out (sortie)

Le Keystation Pro 88 peut aussi offrir une interface avec d'autres apparéils MIDI. Par défaut ( quand vous allumez le clavier), toutes les données de contrôle sont envoyées par la sortie MIDI en plus de la sortie USB.

Pour que la sortie MIDI fonctionne comme interface USB-vers-MIDI, presse les boutons "MIDI Out from USB" (PROGRAM + DATA LSB) pour activer le mode sortie MIDI depuis USB.

Si vous utilisez une application hote MIDI qui peutCHOISIR des pilotes d'entree multiples,
vous pourrez utiliser I'entree MIDI et la surface de controle du Pro 88 pour enregister des
données MIDI et les envoyer par la sortie MIDI du Pro 88.

Remarque: le Keystation Pro 88 n'est pas un apparéil MIDI Thru. Les données MIDI reçues sur l'entree MIDI du Keystation Pro 88 ne peuvent jamais etre envoyes directement au port de sortie MIDI du Pro 88. Cependant, si voitre clavier est connecte a un ordinateur par USB, les données reçues par le port MIDI In peuvent etre transmises au port MIDI Out parce que les donnees sont envoyes vers I'ordinateur puis returnees par celui-ci. Le mode "MIDI Out From USB" doit etre enclenche pour que cela se produise.

Changements de programme et de banque

Les changements de banque ont ete concus pour etendre l'ensemble des son GM. Chaque banque contient 128 patches, accessibles par un changement de programme. Il y a un total de 16 384 banques disponibles par le message de changement de banque 14 bits. Les premiers 7 bits de ce message sont envoyes dans un octet unique appele Bank LSB. Les derniers 7 bits sont specifies par un autre octet appele Bank MSB. Le Bank LSB est le message le plus communement utilise, et permet de désir parmi 128 banques.

La plupart des dispositifs MIDI réagissant aux changements de programme. Les dispositifs MIDI qui ne se conforment pas à l'ensemble de son GM peuvent utiliser les messages de changement de programme dans d'autres buts. De nombreux instruments VST permettent à un changement de programme de changer le patch d'instrument.

Les changements de banque sont moins souvent utilisés. Les changements de banque sont utiles dans des extensions de la specification MIDI, comme la specification GS de Roland, ou la specification XG de Yamaha. Ces deux specifications exigent que vous spécifiiez un changement de banque pour acceder auxsons supplémentaires que ces specifications fournissent.

Le Keystation 88 Pro simplifie le processus d'envoi de données Program LSB, Bank LSB et Bank MSB. Pressez les boutons PROGRAM, DATA LSB ou DATA MSB et entrez les changements de programme ou de banque que vous pouze envoyer.

Explication des RPN/NRPN

Les nombres de paramètre non enregistres (NRPN) sont des messages spécifique à un dispositif qui permettent le contrôle de synthetiseurs par MIDI. La specification MIDI définit des nombres de paramétres pour permettre aux fabricants de specifier leurs propres contrôleurs. Les plus courants parmi ceux-ci ont été enregistres par l'associations de fabricants MIDI et font partie de la specification MIDI (d'ou le terme de nombres de parametes enregistres, RPN). Reportez-vous à l'Annexe F pour davantage d'informations.

Les contrôleurs MIDI 98 et 99 représentent les LSB NRPN et MSB NRPN. Les contrôleurs MIDI 100 et 101 représentent les LSB RPN et MSB RPN. (Voyez la liste des contrôleurs MIDI dans l'Annexe D.)

Un message de contrôle NRPN ou RPN est envoyé avec une valeur spécifique par l'utilisateur. Un message et une valeur de contrôle supplémentaires doivent être envoyes pour specifier l'ajustement de valeur. La valeur est spécifique par le numero de contrôle 6 (Data entry) pour les ajustement grossiers, et par le numero 38 pour les ajustements fins.

Pour transmettre les NRPN sur le Keystation Pro 88, entrez les LSB NRPN appropriés en pressant le bouton LSB/DATA deux fois, ou entrez les MSB NRPN en pressant le bouton MSB/DATA deux fois. Tâdis que vous déplacez le contrôleur du Keystation Pro 88, un message NRPN approprié sera envoye. Assignez le NRPN grossier pour faire de grands changements, ou le NRPN fin pour des changements plus réduits.

Explication de SysEx

Les messages System Exclusive (SysEx) ont ete definis dans la Specification MIDI pour permettre a des dispositifs individuels d'avoir un contrôle individuel par MIDI. Le format des messages SysEx permit a presque n'importe quelle fonction d'etre realizee par MIDI, pour autant que le dispositif recepteur soit capable de traduire le message SysEx. Ceci permit a des dispositifs d'envoyer notamment des donnees de memoire de samples audio, des dumps memoires, des reglages de contrôleurs. Cela permit egalement aux controleurs d'un dispositif d'etre controles par un autre dispositif.

Il n'est pas possible de programmermer votre propre message SysEx dans le Keystation Pro 88. Cependant, vous pouvez acceder a des messages SysEx préprogrammes en assignant les CC MIDI appropries a un contrôleur (voir Annexe B).

Il est a noter qu'un message SysEx n'est pas transmis sur un canal spécifique. Tous les messages SysEx contiennent un Device ID utilise pour identifier les dispositifs qui repondent a un message SysEx ; tous les autres dispositifs sont ignores. Si vous utilisez un message SysEx sur le Keystation Pro 88, le canal global est ignore. Quand vous pressez CHANNEL, au lieu d'entrée un canal pour le contrôleur, vous entrerez un Device ID a la place. Ceci est indique par l'absence de symbole CC.

Les Device ID sont dans l'intervalle 00 a 127. 127 est le réglage de numéro de dispositif par défaut sur le Keystation Pro 88. Ce réglage transmet le message SysEx à tous les dispositifs. Bien qu'il ne soit pas possible de programmer les contrôleurs du clavier avec vos propres messages SysEx, il existe des applications qui peuvent recevoir un signal d'entree MIDI et transmettre un message différent, définir par l'utilisateur. Selon le

contrôleur que vous utilisez, il se peut que vous puissiez programmeer vos propres messages SysEx dans le logiciel de traduction, puis traduire les données entrantes en provenance du clavier dans des données SysEx.

7 Annexes

Annexe A - Tableau d'implémentation MIDI

(curseurs et reglages rotatifs)

MIDI CC	Description	Data Lsb (Press Twice)	Data Msb (Press Twice)
0-119	Standard MIDI CC's	-	-
120-127	Channel Mode Messages	-	-
128	Pitch Bend Sensitivity	-	-
129	Channel Fine Tune	-	-
130	Channel Coarse Tune	-	-
131	Channel Pressure	-	-
132	RPN coarse	RPN LSB	RPN MSB
133	RPN fine	RPN LSB	RPN MSB
134	NRPN coarse	NRPN LSB	NRPN MSB
135	NRPN fine	NRPN LSB	NRPN MSB
136	Master Volume GM*	Volume LSB	Volume MSB
137	Master Pan GM*	Pan LSB	Pan MSB
138	Master Coarse Tune GM*	Tuning LSB	Tuning MSB
139	Master Fine Tune GM*	Tuning LSB	Tuning MSB
140	Chorus Mod rate GM2*	Mod rate	-
141	Chorus Mod Depth GM2*	Mod depth	-
142	Feedback GM2*	Feedback level	-
143	Send to Reverb GM2*	Reverb send level	-
144	Pitch Bend	Pitch shift LSB	Pitch shift MSB
255	Controller Off***	-	-

Annexe B2 - CC MIDI assignables (boutons) (Boutons)

MIDI CC	Description	Program(Press Twice)	Data Lsb(Press Twice)	Data Msb(Press Twice)
0-119	Standard MIDI CC's	-	Toggle Value 2	Toggle Value 1
120-127	Channel ModeMessages	-	Toggle Value 2	Toggle Value 1
128	Pitch Bend Range	-	Sensitivity value	-
129	Channel Fine Tune	-	Tuning amount	-
130	Channel Coarse Tune	-	Tuning amount	-
131	Channel Pressure	-	Pressure amount	-
132	RPN Coarse	Value	RPN LSB	RPN MSB
133	RPN Fine	Value	RPN LSB	RPN MSB
134	NRPN Coarse	Value	NRPN LSB	NRPN MSB
135	NRPN Fine	Value	NRPN LSB	NRPN MSB
136	Master Volume GM*	-	Volume LSB	Volume MSB
137	Master Pan GM*	-	Pan LSB	Pan MSB
138	Master Coarse TuneGM*	-	Tuning LSB	Tuning MSB
139	Master Fine TuneGM*	-	Tuning LSB	Tuning MSB
140	Chorus Mod rateGM2*	-	Mod rate	-
141	Chorus Mod DepthGM2*	-	Mod depth	-
142	Feedback GM2*	-	Feedback level	-
143	Send to Reverb GM2*-	-	Reverb sendlevel	-
144	Pitch Bend	-	Pitch shift LSB	Pitch shift MSB
145	Program/Bank Preset Program	-	Bank LSB	Bank MSB
146	MIDI CC (on/off)	MIDI CC	Button pressvalue	Button releasevalue
147	Note (on/off)	Note	Velocity off	Velocity on
148	Note (on/off toggle)	Note	Velocity off	Velocity on
149	MMC Command**	-	Command select.	-
150	Reverb type GM2*	-	Type	-
151	Reverb time GM2*	-	Time	-
152	Chorus type GM2*	-	Type	-
153	Decrement MIDI CC	MIDI CC	Start value	End value
154	Increment MIDI CC	MIDI CC	Start value	End value
255	Controller Off***	-	-	-

Annexe C - Tableau de conversion hexadecimal

Hexadeci-mal value	Decimal Value	Hexadeci-mal value	Decimal Value	Hexadeci-mal value	Decimal Value
0	0	2B	43	56	86
1	1	2C	44	57	87
2	2	2D	45	58	88
3	3	2E	46	59	89
4	4	2F	47	5A	90
5	5	30	48	5B	91
6	6	31	49	5C	92
7	7	32	50	5D	93
8	8	33	51	5E	94
9	9	34	52	5F	95
0A	10	35	53	60	96
0B	11	36	54	61	97
0C	12	37	55	62	98
0D	13	38	56	63	99
0E	14	39	57	64	100
0F	15	3A	58	65	101
10	16	3B	59	66	102
11	17	3C	60	67	103
12	18	3D	61	68	104
13	19	3E	62	69	105
14	20	3F	63	6A	106
15	21	40	64	6B	107
16	22	41	65	6C	108
17	23	42	66	6D	109
18	24	43	67	6E	110
19	25	44	68	6F	111
1A	26	45	69	70	112
1B	27	46	70	71	113
1C	28	47	71	72	114
1D	29	48	72	73	115
1E	30	49	73	74	116
1F	31	4A	74	75	117
20	32	4B	75	76	118
21	33	4C	76	77	119
22	34	4D	77	78	120
23	35	4E	78	79	121
24	36	4F	79	7A	122
25	37	50	80	7B	123
26	38	51	81	7C	124
27	39	52	82	7D	125
28	40	53	83	7E	126
29	41	54	84	7F	127
2A	42	55	85

Piano	Bass	Reed	Synth Effects
D Acoustic Grand Piano	32 Acoustic Bass	64 Soprano Sax	96 SFX Rain
1 Bright Acoustic Piano	33 Electric Fingered	65 Alto Sax	97 SFX Soundtrack
2 Electric grand Piano	Bass	66 Tenor Sax	98 SFX Crystal
3 Honky Tonk Piano	34 Electric Picked Bass	67 Baritone Sax	99 SFX Atmosphere
4 Electric Piano 1	35 Fretless Bass	68 Oboe	100 SFX Brightness
5 Electric Piano 2	36 Slap Bass 1	69 English Horn	101 SFX Goblins
6 Harpsichord	37 Slap Bass 2	70 Bassoon	102 SFX Echoes
7 Clavinet	38 Syn Bass 1	71 Clarinet	103 SFX Sci-Fi
	39 Syn Bass 2
Chromatic Percussion	Strings/Orchestra	Pipe	Ethnic
8 Celesta	40 Violin	72 Piccolo	104 Sitar
9 Glockenspiel	41 Viola	73 Flute	105 Banjo
10 Music Box	42 Cello	74 Recorder	106 Shamisen
11 Vibraphone	43 Contrabass	75 Pan Flute	107 Koto
12 Marimba	44 Tremolo Strings	76 Bottle Blow	108 Kalimba
13 Xylophone	45 Pizzicato Strings	77 Shakuhachi	109 Bag Pipe
14 Tubular bells	46 Orchestral Harp	78 Whistle	110 Fiddle
15 Dulcimer	47 Timpani	79 Ocarina	111 Shanai
Organ	Ensemble	Synth Lead	Percussive
16 Drawbar Organ	48 String Ensemble 1	80 Syn Square Wave	112 Tinkle Bell
17 Percussive Organ	49 String Ensemble 2	81 Syn Sawtooth Wave	113 Agogo
18 Rock Organ	(Slow)	82 Syn Calliope	114 Steel Drums
19 Church Organ	50 Syn Strings 1	83 Syn Chiff	115 Woodblock
20 Reed Organ	51 Syn Strings 2	84 Syn Charang	116 Taiko Drum
21 Accordion	52 Choir Aahs	85 Syn Voice	117 Melodic Tom
22 Harmonica	53 Voice Oohs	86 Syn Fifths Sawtooth	118 Syn Drum
23 Tango Accordion	54 Syn Choir	Wave	119 Reverse Cymbal
	55 Orchestral Hit	87 Syn Brass & Lead
Guitar	Brass	Synth Pad	Sound Effects
24 Nylon Acoustic	56 Trumpet	88 New Age Syn Pad	120 Guitar Fret Noise
25 Steel Acoustic	57 Trombone	89 Warm Syn Pad	121 Breath Noise
26 Jazz Electric	58 Tuba	90 Polysynth Syn Pad	122 Seashore
27 Clean Electric	59 Muted Trumpet	91 Choir Syn Pad	123 Bird Tweet
28 Muted Electric	60 French Horn	92 Bowed Syn Pad	124 Telephone Ring
29 Overdrive	61 Brass Section	93 Metal Syn Pad	125 Helicopter
30 Distorted	61 Syn Brass 1	94 Halo Syn Pad	126 Applause
31 Harmonics	62 Syn Brass 2	95 Sweep Syn Pad	127 Gun Shot

Annexe D2 -Numero de notes MIDI

Octave (n)	Note Numbers
	Cn	C#n	Dn	D#n	En	Fn	F#n	Gn	G#n	An	A#n	Bn
-1	0	1	2	3	4	5	6	7	8	9	10	11
0	12	13	14	15	16	17	18	19	20	21	22	23
1	24	25	26	27	28	29	30	31	32	33	34	35
2	36	37	38	39	40	41	42	43	44	45	46	47
3	48	49	50	51	52	53	54	55	56	57	58	59
4	60	61	62	63	64	65	66	67	68	69	70	71
5	72	73	74	75	76	77	78	79	80	81	82	83
6	84	85	86	87	88	89	90	91	92	93	94	95
7	96	97	98	99	100	101	102	103	104	105	106	107
8	108	109	110	111	112	113	114	115	116	117	118	119
9	120	121	122	123	124	125	126	127

Annexe E - Numeros de contrôleurs MIDI standard (CC MIDI)

00 Bank Select	46 Controller 46	92 Tremelo Depth
01 Modulation	47 Controller 47	93 Chorus Depth
02 Breath Control	48 Gen Purpose 1 LSB	94 Celeste (De-tune)
03 Controller 3	49 Gen Purpose 2 LSB	95 Phaser Depth
04 Foot Control	50 Gen Purpose 3 LSB	96 Data Increment
05 Porta Time	51 Gen Purpose 4 LSB	97 Data Decrement
06 Data Entry	52 Controller 52	98 Non-Reg Param LSB
07 Channel Volume	53 Controller 53	99 Non-Reg Param MSB
08 Balance	54 Controller 54	100 Reg Param LSB
09 Controller 9	55 Controller 55	101 Reg Param MSB
10 Pan	56 Controller 56	102 Controller 102
11 Expression	57 Controller 57	103 Controller 103
12 Effects Controller 1	58 Controller 58	104 Controller 104
13 Effects Controller 2	59 Controller 59	105 Controller 105
14 Controller 14	60 Controller 60	106 Controller 106
15 Controller 15	61 Controller 61	107 Controller 107
16 Gen Purpose 1	62 Controller 62	108 Controller 108
17 Gen Purpose 2	63 Controller 63	109 Controller 109
18 Gen Purpose 3	64 Sustain Pedal	110 Controller 110
19 Gen Purpose 4	65 Portamento	111 Controller 111
20 Controller 20	66 Sostenuto	112 Controller 112
21 Controller 21	67 Soft Pedal	113 Controller 113
22 Controller 22	68 Legato Pedal	114 Controller 114
23 Controller 23	69 Hold 2	115 Controller 115
24 Controller 24	70 Sound Variation	116 Controller 116
25 Controller 25	71 Resonance	117 Controller 117
26 Controller 26	72 Release Time	118 Controller 118
27 Controller 27	73 Attack Time	119 Controller 119
28 Controller 28	74 Cut-off Frequency
29 Controller 29	75 Controller 75	Channel Mode Messages:
30 Controller 30	76 Controller 76	120 All Sound off
31 Controller 31	77 Controller 77	121 Reset all Controllers
32 Bank Select LSB	78 Controller 78	122 Local Control
33 Modulation LSB	79 Controller 79	123 All Notes Off
34 Breath Control LSB	80 Gen Purpose 5	124 Omni Off
35 Controller 35	81 Gen Purpose 6	125 Omni On
36 Foot Control LSB	82 Gen Purpose 7	126 Mono On (Poly Off)
37 Porta Time LSB	83 Gen Purpose 8	127 Poly On (Mono Off)
38 Data Entry LSB	84 Portamento Control
39 Channel Volume LSB	85 Controller 85	Extra RPN Messages:
40 Balance LSB	86 Controller 86	128 Pitch Bend sensitivity
41 Controller 41	87 Controller 87	129 Fine Tune
42 Pan LSB	88 Controller 88	130 Coarse Tune
43 Expression LSB	89 Controller 89	131 Channel Pressure
44 Controller 44	90 Controller 90
45 Controller 45	91 Reverb Depth
