KEY49E - Clavier maître MIDI M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier MIDI 49 touches
Caractéristiques techniques principales	49 touches sensibles à la vélocité, 8 pads rétroéclairés, 8 potentiomètres assignables, connectivité USB
Alimentation électrique	Alimentation par USB, pas besoin d'alimentation externe
Dimensions approximatives	780 mm x 250 mm x 70 mm
Poids	1,5 kg
Compatibilités	Compatible avec Windows et macOS, fonctionne avec la plupart des logiciels de musique
Type de batterie	Pas de batterie, fonctionne uniquement sur alimentation USB
Tension	Non applicable (fonctionne par USB)
Puissance	Non spécifié, alimenté par USB
Fonctions principales	Contrôle MIDI, enregistrement de séquences, intégration avec logiciels DAW
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le fabricant pour les réparations
Sécurité	Utiliser dans un environnement sec, éviter les chocs électriques en ne l'utilisant pas près de l'eau
Informations générales utiles	Idéal pour les musiciens, les producteurs et les compositeurs, léger et portable

FOIRE AUX QUESTIONS - KEY49E M-AUDIO

Comment connecter le M-AUDIO KEY49E à mon ordinateur ?

Utilisez un câble USB pour connecter le M-AUDIO KEY49E à un port USB disponible sur votre ordinateur. Le clavier sera automatiquement reconnu par le système.

Le clavier ne fonctionne pas, que faire ?

Vérifiez que le clavier est correctement connecté à l'ordinateur. Assurez-vous également que les pilotes nécessaires sont installés et que le logiciel de musique est configuré pour utiliser le KEY49E.

Comment utiliser les fonctions de modulation et de pitch bend ?

Le KEY49E est équipé de roues de modulation et de pitch bend. Pour les utiliser, appuyez sur la roue de pitch bend pour modifier la hauteur du son, et faites tourner la roue de modulation pour ajouter des effets de modulation.

Le son est déformé ou de mauvaise qualité, que faire ?

Vérifiez les réglages de votre logiciel de production musicale. Assurez-vous que les niveaux de volume ne sont pas trop élevés et que les effets appliqués ne distordent pas le son.

Comment personnaliser les touches de mon M-AUDIO KEY49E ?

Vous pouvez personnaliser les touches via le logiciel fourni ou un logiciel de musique compatible. Consultez le manuel d'utilisation pour des instructions spécifiques sur la personnalisation.

Le clavier ne s'allume pas, que faire ?

Vérifiez le câble USB pour toute défaillance. Essayez de le connecter à un autre port USB ou à un autre ordinateur pour déterminer si le problème vient du clavier ou de la connexion.

Comment mettre à jour le firmware du M-AUDIO KEY49E ?

Visitez le site web de M-AUDIO pour télécharger les dernières mises à jour de firmware. Suivez les instructions fournies pour installer la mise à jour sur votre clavier.

Puis-je utiliser le M-AUDIO KEY49E avec des appareils iOS ?

Oui, vous pouvez utiliser le KEY49E avec des appareils iOS en utilisant un adaptateur USB vers Lightning. Assurez-vous que l'application de musique est compatible avec les claviers MIDI.

MODE D'EMPLOI KEY49E M-AUDIO

Nos you ficitons d'avoir acheté le Keystation 49e de M-Audio, un clvier USB dynamique de 49 touches (taille standard) conqu pour une integration facile avec voire ordinateur PC ou Macintosh. Idal pour de tres nombreuses applications de creation et d'education musicales, le Keystation 49e you offre des molettes de modulation et de pitch, des boutons programmables et un curseur pour un controle a portee de main. Bien que le Keystation 49e offre un fonctionnement reallement plug-and-play sous Windows XP et Mac OS X, nous you recomandons de consacrer quelsques minutes à l'examen de ce manuel pour apprendre comment utiliser correctement le clvier, ses fonctionnalités avancées, et sa programmation.

Charactéristiques

Clavier :

■ clavier dynamique de 49 touches
molettes de pitch et de modulation
curseur volume/controlle
bouton de fonction avancée pour la programmation
entreepourpedale sustain
boutons d'octave +/- pour etendre la tessiture du clavier
une sortie MIDI séparée envoie les signaux MIDI de votre ordinateur pour contrôle des appareils externes
alimenté par le port USB ou par adaptateur 9 V CC (en option)
constitue également une interface MIDI USB autonome
■ fonctionnalité plug-and-play grâce au support natif dans Windows XP et Mac OS X

Ports :

MIDI OUT
USB MIDIN/OUT

Alimentation :

parlebusUSB
DC IN pour bloc d'alimentation externe

Contenu de la boîte

L'emballage de votre Keystation 49e M-Audio devrait contenir les éléments suivants ;

Clavier USB Keystation 49e M-Audio
■ Manuel d'utilisation
Cable USB

Si l'un des éléments indiqués ci-dessus ne se trouve pas dans votre emballage, veuillez contacter le détaillant chez qui vous avez acheté le produit.

Sur ce manuel

Ce manuel d'utilisation concerne le fonctionnement du clavier USB Keystation 49e. Bien que nous ne donnions pas d'explications détaillées sur la façon dont notre clavier peut être employé avec les divers logiciels musicaux du marché, la plupart de ces logiciels fonctionneront sans la moindre difficulté avec le clavier Keystation 49e.

Connexion de votre clavier

Avant de réaliser la connexion

Vouss poez alimenter le clavier, soit par le port USB, soit par une alimentation exter en option. Le Keystation 49e a une tres faible consommation, en sorte qu'une alimentation externne ne devrait pas etre nécessaire. Nous you recommandons de brancher le Keystation 49e directement sur le port USB de suaive ordinateur ou dutiliser un concentrateur USB alimentete.

Alimentation et connexion par le port USB

Vérifiez que le commutateur de mise en marche sur la face arrière du clavier soit reglé sur "OFF". Branchez ensuite le cable USB fourni avec le clavier Keystation 49e dans un port USB libre de votre ordinateur. Enfin, branchez l'autre bout du cable USB à l'entrée USB sur le Keystation 49e. Le cable USB à lui seul alimenté le clavier et envoie/reçoit les données MIDI vers/de votre ordinateur.

Utilisation d'une alimentation externe

Vouss pouze aussi utiliser un adaptateur d'alimentation (non inclus) avec les specifications suivantes : sortie 9 V en courant continu, 250-300 mA, polarité centre = positif. Assurez-vous que le clavier Keystation 49e n'est pas déjà alimenté par le port USB : si vous receivez l'alimentation du port USB, aucune alimentation exter n'est nécessaire. Si le clavier n'est pas alimenté par le port USB, alors branchez simplement l'alimentation dans l'entrée "DC 9V" et mettez le clavier en marche avec le commutateur.

Remarque: ne laissiez pas l'adaptateur branché pendant de longues périodes si le clavier n'est pas utilisé.

Windows XP et Mac OS X

Si vous utilise Windows XP ou Mac OS X, il suffira désormais de placer le commutateur de mise en marche sur la position "ON".
Comme le clavier Keystation 49e est pris en charge natively, il fonctionnera sans nécessiter d'installation supplémentaire.

Autres systèmes d'exploitation

Si vous utilisez un système d'exploitation autre qu'OS X ou Windows XP, veuillez vous reporter au site de M-Audio à www.m-audio.com pour couver des pilotes Keystation 49e à jour pour les systèmes Macintosh et Windows.

Installation sous Mac OS9

Si OMS n'est pas installé, veuillez commencer par exécuter le programme d'installation OMS. Si OMS est déjà installé, passes à "Installation du pilote OMS".

Installation du programme OMS

Assurez-vous que toutes les applications soient fermées avant de commencer l'installation. Assurez-vous également que vous ayez rétié d'eventuels dongles (dispositifs de protection contre la copie) que vous utiliseriez.

1. Insérez le CD-ROM d'installation du Keystation 49e.
2. Double-cliquez sur l'icone du CD d'installation du Keystation 49e sur notre bureau.
3. Double-cliquez sur le dossier OS 9.
4. Double-cliquez sur Install OMS 2.3.8.
5. Suivez les instructions qui s'affichent à l'écran. Veuillez patienter pendant que le programme installe OMS sur votre disque dur. Quand il a terminé, il vous demandera de redémarrer votre ordinateur ; cliquez sur Redémarrer.

Installation du pilote OMS

1. Faites glisser le USB Drivers Installer (installation de pilotes USB), depuis la fenetre OS 9 où il se trouve, en direction du bureau.
2. Double-cliquez sur I'icone. Si une fenetre apparait, cliquez sur "Open" (Ouvrir).
3. Double-cliquez sur Iicone d'installation de pilotes USB que you venez de creer sur your bureau.
4. Cliquez sur "Install" (Installer). Le programme d'installation placera automatiquement les pilotes dans les dossiers système appropriés.
5. Une fois que le programme d'installation a fini d'installer les pilotes, cliquez sur Redémarrer.
6. Allumez le Keystation 49e.

Configuration OMS

Voudeveezmaintenantexecuterleprogramme deconfigurationOMS：

1. Ovrez le disque dur, puis le dossier "Opcode", le dossier "OMS Applications", puis "OMS Setup" (Configuration OMS).
2. Si vous receivez un message vous disant d'activer ou de désactiver Appletalk, choisissez n'importequelle option.À ne fera aucune différence dans la configuration OMS.
3. Dans la fenêtre suivante, cliquez sur "OK".
4. Cliquez sur "Search" (Rechercher).
5. Cliquez sur "OK".
6. Puis "OK" à nouveau.
7. Cliquez sur "Save" (Enregisterr).
8. Si on vous le demande, cliquez sur "Replace" (Remplacer).

Vous devriez maintainant obtenir une fenêtre finale qui vous montre votre configuration de studio actuelle. Si "Quicktime Music" est barre, double-cliquez dessus, puis cliquez sur le cercle "on" pour l'activer. Cliquez sur "OK". Vous pouvez maintainant utiliser notre clavier. Assurez-vous seulement que votre clavier Keystation 49e est selectionné en tant qu'entrée MIDI dans votre logiciel musique.

Installation sous Windows 98 ou ME

1. Allumez vous PC.
2. Insérez le CD-ROM d'installation du Keystation 49e.
3. Ouvrez le Poste de travail ou l'Explorateur Windows pour acceder à votre lecteur CD-ROM. Cliquez sur le dossier Keystation 49e.
4. Ouvrez le dossier Keystation 49e et cliquez sur I'icone du programme d'installation.
5. Suivez les instructions qui s'affichent à l'écran.
6. Quand vous avez terminé, quitteze le programme d'installation.
7. Allumez le Keystation 49e.

Windows poursuivra l'installation du pilote USB et d'un pilote MIDI. Une fois terminé, vous pouvez utiliser le clavier. Il se peut que Windows vous demande de redémarrer votre ordinateur; si c'est le cas, cliquez sur Redémarrer.

Installation sous Windows 2000

1. Allumez contre PC.
2. Insérez le CD-ROM d'installation du Keystation 49e. Ouvrez le Poste de travail ou l'Explorateur Windows pour acceder à votre lecteur CD-Rom. Cliquez sur le dossier Keystation 49e.
3. Ouvrez le dossier Keystation 49e et cliquez sur Iicone du programme d'installation.
4. Suívez les instructions qui s'affichent à l'écran.
5. Une fois terminé, quitterze le programme d'installation.
6. Allumez le clavier Keystation 49e. Windows reconnaître automatiquement le clavier et demandera le CD-ROM d'installation du Keystation 49e.
7. Sélectionnez le lecteur CD-ROM et cliquez sur "OK". Windows vous demandera alors de selectionner à nouveau le lecteur de CD-ROM pour le pilote MIDI.
8. Si Windows indique que les pilotes n'ont pas ete signes numeriequement, cliquez sur Poursuivre l'installation.
9. Sélectionnez une nouvelle fois le lecteur.
10. Cliquez sur OK et vous pourrez utiliser cette clavier (il se peut que Windows vous demande de redémarrer votre ordinateur; dans ce cas, cliquez sur Redémarrer.

Démarrage

Bien que vous ayez conclus avec succes le processus d'installation, veuillez notes que, lorsque vous appuyez sur une touche, vous n'entendrez aucun son. La raison est que la pression d'une touche entraîne l'envoi de données MIDI vers l'extérieur. Les données MIDI spécifient comment un son doit être joué. Pour réellement entendre un son, vous devrez configurer votre logiciel musique afin qu'il mise les données MIDI envoyées depuis le Keystation 49e et joue le son en fonction de ces données. Cette configuration considera très probablement à vous render dans un menu Options ou Configuration péripériques (Device Setup) dans votre logiciel musique, et à selectionner le péripérisque approprié. Le Keystation 49e devrait apparaitre sous le nom "USB Audio Device" (Péripérisque audio USB) pour Windows XP ou, pour d'autres systèmes d'exploitation, sous le nom "eKeys-49 USB MIDI Keyboard" (Clavier MIDI USB eKeys-49) dans la partie réservée aux péripériques MIDI de votre logiciel. Veuillez consultier le manuel livre avec ce dernier pour connaître la procédure de configuration.

Nom des touches

Chaque touche blanche du Keystation 49e comporte une dette et un chiffre. La dette représentée la note que vous jouez, et le chiffre représenté l'octave (le concept "d'octave" est expliqué dans la section suivante).

Bien que les touches noires ne soient pasétiquétées,elles ont égarlement des noms.Par exemple,le nom d'une touche noir peut etre quelques chose comme F#4 ou Eb2.

Si un nom de touche (noire) comporte un signe #, il s'agit de la touche noire placée au-dessus de la touche blanche dont le nom est formé par la même lecture. F#3, par exemple, désigne la touche noire au-dessus de (la touche blanche) F3. Si un nom de touche comporte un signe b, il s'agit de la touche noire placée au-dessous de la touche blanche dont le nom est formé par la même lecture. Eb3, par exemple, désigne la touche noire au-dessous de (la touche blanche) E3. Il s'ensuit que le nom de la touche noire entre C3 et D3 est à la fois C#3 et Db3.

Boutons d'octaves

Une octave contient 12 notes. Chaque octave est mise en évidence clairement sur toute Keystation 49e, par des zones noires et blanches commençant sur C (Do). Chaque octave reçoit un numéro.

Le Keystation 49e peut decaler la hauteur de ses touches d'une ou de plusieurs octaves vers le haut ou vers le bas. Quand les octaves du clavier ne sont pas decalées (le décalage d'octave est réglé sur 0), les deux tímoins au-dessus des boutons de décalage d'octave "+" et "--" seront allumés (le décalage d'octave 0 est le décalage par défaut, que vous retrouvrez à chaque fois que vous allumez le clavier).

Si vous pressez le bouton de décalage d'octave "+" une fois, le témoin au-dessus du bouton "-" s'éteindra, indiquant que le clavier joue Maintenant une octave plus haut. Si vous pressez le bouton de décalage d'octave "+" encore un fois, le clavier sera décalé de deux octaves vers le haut, et ainsi de suite. Le décalage du clavier vers le haut peut aller jusqu'à 4 octaves. Pour décaler le clavier vers le bas, pressez sur le bouton de décalage d'octave "-" de la même façon, en pressant une fois pour une octave, deux fois pour deux octaves, et ainsi de suite. Le décalage du clavier vers le bas peut aller jusqu'à 3 octaves.

Pour revenir à un décalage d'octave de 0, pressez simultanément les boutons de décalage d'octave "+" et "-". Les deux diodes s'allumeront, indiquant que le décalage d'octave est à nouveau de 0. Si seule la diode au-dessus du bouton "+" est allumée, alors le clavier est décalé vers le haut; si seule la diode au-dessus du bouton "-" est allumée, alors le clavier est décalé vers le bas.

La molette de pitch

Comme son nom l'indique, la molette de pitch est généralement utilisé pour modifier vers le haut ou vers le bas le "pitch", c'est-à-dire la hauteur tonale, des notes jouées par le clavier. Ceci vous permet de jour des phrases musicales qui ne sont pas normalement associées à un jeu au clavier, comme des riffs de guitare.

C'est toute source sonore qui déterminé de combien le pitch est modifié par cette molette. Le réglage habituel est de deux demi-tons mais peut aller jusqu'à 2 octaves + ou -.

La molette de modulation

La molette de modulation est généralement utilisée pour modifier le son que vous jouez. Ce type de contrôle temporis-reel a eté introduit à l'origine sur les claviers électroniques pour offrir des options au musicien, comme l'ajout de vibrato, permettant d'imiter le travail d'un musicien qui joue un instrument acoustique. Exactement comme dans le cas de la molette de pitch, la molette de modulation est pleinement programmable par MIDI.

Le curseur de volume

Le curseur de volume envoie un message MIDI qui contrôle le volume des notes que vous jouez.

On peut aussi assigner au curseur de volume différents effets comme le panoramaque (balance), l'attaque, la reverb, le chorus, et bien d'autres. (Voir la section "Fonctions avances.)

Utilisation d'une pédale

Vou pouvez brancher une pédale (non incluse) utiliser n'importe qu'elle polarité dans l'entrée de pédale (foot switch) de votre clavier M-Audio. Le clavier détectera automatiquement la polarité correcte à la mise en marche. Si vous voulez inverser la polarité, assurez-vous seulement que la pédale est pressée quand vous allumez votre clavier.

La pédale est normalement utilisée pour le sustain (soutien du son que vous jouez sans avoir à garder les mains sur le clavier, exactement comme pour un piano).

Le bouton de fonctions avancées

Le bouton "Advanced Functions" (fonctions avancées) à gauche des touches est utilisé pour acceder à toutes les fonctions restantes ("avancées") du clavier.

Quand ce bouton est pressé, le clavier entre en mode de programmation. En ce mode, les touches du clavier peuvent etre utilisées pourCHOIR des fonctions et entrer des donnees.

Les temoins au-dessus du bouton "Advanced Functions" indiquent si le clavier est ou non en mode de programmation. En mode de programmation, les touches noires du clavier sont utilisées pour désirir des fonctions, tandis que les touches blanches sont utilisées pour l'entrée de données et le choix des canaux.

Votr clvier sortira du mode de programmation lorsqu'une des conditions suivantes est remplie : une fonction est choise, ou la touche CANCEL ou ENTER est pressee (le témoin au-dessus du bouton Advanced Functions s'eteindra). Le clvier peut alors a nouveau etre utilise pour jouer des notes.

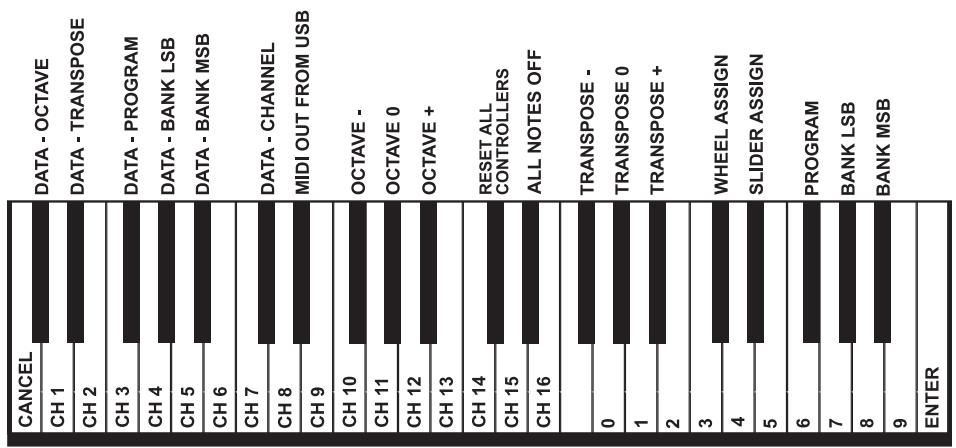

Le schéma suivant indique ce que chaque touche du clavier représenté en mode de programmation.

Fonctions avancées

En plus du réglage du décalage d'octave, les deux boutons de décalage d'octave "+" et "-" décrits plus haut (section "Boutons d'octaves") peuvent également être utilisés pour contröler une fonction MIDI parmi cinq.

Dans le schéma ci-dessus, vous voyagez que les 6 premières touches noires sont libellées “DATA = ______”. Ces touches sont utilisées pour désigner la fonction alternative désirée des boutons d’octaves. Certaines des fonctions correspondant à ces touches ne peuvent pas envoyer une valeur plus petite que 0. Lorsque les boutons d’octave sont utilisés pour contrôler de telles fonctions, les deux tímoins au-dessus des boutons resteront allumés indépendamment de la valeur actuelle de la fonction.

PourCHOISIR une fonction alternative :

• Pressez le bouton Advanced Functions (fonctions avances), faisant entre le clavier en mode de programmation.
• Pressez la touche noire représentant la fonction désirée. Le clavier sortira du mode de programmation dés que vous aurezcision la fonction, et vous pourrez à nouveau jouer des notes.

Les cinq fonctions alternatives disponibles assignables aux boutons d'octaves sont décrites ci-dessous :

Décalage d'octave

Les touches de décalage d'octave "+" et "-"

Une autre méthode permettant de décaler les octaves du Keystation 49e est d'utiliser les touches libellées octave "+" et "-". Une fois que le bouton Advanced Functions a été pressé, plaçant le clavier en mode de programmation, ces touches décaleront la hauteur du clavier d'une ou plusieurs octaves vers le haut ou vers le bas (une octave pour chaque pression sur la touche). Le décalage d'octave par défaut est "0" est c'est le réglage par défaut que vous retrouvrez à chaque fois que vous allumerez le clavier. Les témoinss audressus des boutons d'octaves indiquent que le décalage d'octave est de 0 lorsqu'ils sont tous les deux allumés.

Pour programmer les touches "+" et "-" afin qu'elles contrôlent l'octave :

• Pressez le bouton Advanced Functions, faisant entrer le clavier en mode de programmation.
• Pressez la touche noire au-dessus de C1 (appelée C#1), qui représenté DATA = OCTAVE. Le clavier sortira du mode de programmation dés que C#1aura été pressé.

Il existe aussi une méthode pour réaliser un changement rapide d'octave, qui peut être utile lorsqu les boutons d'octaves sont utilisés pour contrcler une autre fonction MIDI. Cette méthode est la suivante :

• Pressez le bouton Advanced Functions pour placer le clavier en mode de programmation.
  ■ Enforcez la touche noire au-dessous de B2 (Bb2). En mode de programmation, cette touche fonctionne comme "OCTAVE +", augmentant l'octave d'une unité (vous peuvent l'enforcer à nouveau pour augmenter l'octave de 2, et ainsi de suite).
  ■ Enforcez la touche noire au-dessus de F2 (F#2) (en mode de programmation, cette touche fonctionne comme "OCTAVE -", diminuant l'octave d'une unité, ou de plusieurs si vous l'enforcez plusieurs fois) OU presse la touche noire au-dessus de G2 (G#2) (en mode de programmation, cette touche fonctionne comme "OCTAVE 0", réglant le décalage d'octave sur 0).
  Quand you ave chosi voire decalage d'octave, presze C5, qui represe "ENTER", pour quitter le mode de programmation.

Transposition

Dans certains cas, il est utile de réduire ou d'augmenter le ton d'un certain nombre de demi-tons只不过 que d'une octave entière. Par exemple, il se peut que vous accompagniez un chanteur ou une chanteuse et qu'il ou elle ait de la difficulté à atteindre les notes les plus haute. Dans ce cas, il peut être approprié de réduire le ton d'un ou deux demi-tons.* Vous pouvez réaliser cela en utilisant une fonction MIDI appelée "Transpose". Transpose fonctionne de la même façon que le décalage d'octave décrit ci-dessus, à ceci pris que le décalage est de +/- 12.

Comme dans le décalage d'octave, il y a deux manières de transposer votre clavier. Vous pouze utiliser les boutons de décalage d'octave "+" et "-" ou les touches noires F#3, G#3 et Bb3. Ces touches noires représentent respectivement les fonctions MIDI "TRANSPOSE -", "TRANSPOSE 0" et "TRANSPOSE +".

Pour programmer les boutons d'octaves "+" et "- pour qu'ils réalisent une transposition :

• Pressez le bouton Advanced Functions, faisant entrer le clavier en mode modification.
  ■ Enoncez la touche noire au-dessus de D1 (D#1), représentant "DATA = TRANSPOSE".
  Le clavier sortira du mode de programmation des que D#1 aura ete enfoncée.
  ■ Pressez la touche "+" et vous entendrez monter le ton de la note que vous jouez.

*Un demi-ton représenté le changement de ton d'une note à la suivante. Un changement de deux demi-tons revient donc à jour une note deux notes plus haut.

Canal

Les données MIDI en provenance du clavier peuvent être envoyées sur n'importe lequel de 16 canaux MIDI. Cependant, certains périhériques MIDI et certains logiciels MIDI ont besoin que le clavier envoie les données sur un canal spécifique. Si c'est le cas, vous pouvez modifier le canal sur lequel les données sont envoyées en utilisant la méthode suivante :

• Pressez le bouton Advanced Functions, faisant entrer le clavier en mode de programmation.
  ■ Enoncez une des 16 touches de canal de D1 à E3, enCHOISnant celle correspondant au canal desirede.

Par exemple, si un périhérique spécifique que vous doivent envoyer les données sur le canal 10, pressez le bouton Advanced Functions, puis la touche F2 pourCHOISIR LE CANAL 10.

Le canal peut également être assigné aux boutons d'octaves "+" et "-". Les boutons permettront alors de passer d'un canal à l'autre. Quand le canal 16 est atteint et que "+" est pressé, le canal 1 sera selectionné. Si les touches d'octaves "+" et "-" sont selectionnées pour modifier le canal, les témoins au-dessus des boutons ne changeront pas, puisqu'il n'est pas possible d'avoir un canal avec une valeur négative. En pressant simultanément sur les boutons "+" et "-", le canal 1 sera à nouveau selectionné.

Changement de programme

Les changements de programme (Program Changes) sont utilisés pour changer l'instrument ou le "patch" que vous utilisez. Par exemple, changeons l'instrument et choisissons un son de basse. Pour cela, nous devons envoyer un changement de programme de valeur 32, qui selectionnera une basse acoustique dans la liste d'instruments General MIDI (voir Annexe). Il y a deux méthodes pour envoyer un changement de programme :

1. Changement de programme +/-

Appuyez sur le bouton Advanced Functions.
Enforcez la touche noire au-dessus de F1 (appelee F#1).
■ Les touches d'octave "+" et "-" peuvent Maintenant être utilisées pour changer le programme.
Enoncez "+" et continuez à jour quelques notes jusqu'à ce que vous entendiez l'instrument désiré.

1. Changement de programme en sélection rapide

Appuyez sur le bouton Advanced Functions.
■ Enoncez la touche noire au-dessus de F4 (appelee F#4), libellée "program".
■ Enforcez les touches C4, puis E3 puis C5. Ceci entre la combinaison : "3", "2", "ENTER". Vous pouvez aussi utiliser les boutons "+" et "-" pour modifier la valeur, puis appuyer sur ENTER.

Le clavier est maintainant regle pour jouer le son de basse GM n° 32 (de la liste standard d'instruments General MIDI). La liste complète des instruments disponibles par changement de programme est donnée dans l'annexe à la fin de ce document.

La méthode 1 est utile si vous poulez faire le tour des instruments pour voir lequel sonne le moyen dans votre morceau, tandis que la méthode 2 est plus utile si vous pouze selectionner un "patch" donné, comme c'est le cas ici.

Si les touches d'octaves "+" et "-" sont sélectionnées pour modifier le nombre de programme (methode 1), les témoin au-dessus des boutons ne changeront pas, puisqu'il n'est pas possible d'avoir un programme avec une valeur négative. En pressant simultanément sur les boutons "+" et "-" le programme 0, correspondant à un son de piano, sera à nouveau sélectionné.

Messages Bank LSB et Bank MSB

Les messages de changement de programme sont les plus couramment utilisés pour modifier les instruments et les "patch". Cependant, le nombre d'instruments accessibles par changement de programme est limité à 128. comme certains dispositifs disposent de plus de 128 programmes, ils nécessit une méthode différente pour acceder à ces voix supplémentaires. En général, ces dispositifs utilisent les messages "Bank LSB" et "Bank MSB". Le Keystation 49e peut réaliser ces changements de deux façon qui sont décrites ci-dessous:

1. Changements Bank LSB et Bank MSB +/- :

Appuyez sur le bouton Advanced Functions.
Enoncez la touche noire au-dessus de G1 (appelee G#1).
- Les touches d'octave "+" et "-" peuvent rester utilisées pour changer le programme.
■ Enoncez "+" et continuez à jour quelques notes jusqu'à ce que vous trouviez l'instrument désiré.

1. Sélection rapide :

Appuyez sur le bouton Advanced Functions.
■ Enoncez la touche noire au-dessus de G4 (appelee G#4) ou de A4 (appelee A#4), représentant respectivement les messages Bank LSB ou Bank MSB.
■ Enforcez les touches C4, puis E3 puis C5. Ceci entre la combinaison : "3", "2", "ENTER". Vous pouvez aussi utiliser les boutons "+" et "-" pour modifier la valeur, puis presser ENTER.

Comme avec le changement de programme, si les touches d'octaves "+" et "-" sont sélectionnées pour modifier le nombre de Bank LSB ou MSB (méthode 1), les témoin au-dessus des boutons ne changeront pas, puisqu'il n'est pas possible d'avoir un Bank avec une valeur négative. En pressant simultanément sur les boutons "+" et "-" le Bank 0 sera à nouveau sélectionné.

Les autres dispositifs de commande présents sur le Keystation 49e peuvent également être utilisés pour réaliser des fonctions avancées, selon les procédures suivantes :

La molette de modulation

Il est possible d'assigner des effets MIDI à la molette de modulation. Certains effets utiles sont :

01 Modulation
07 Volume
10 Pan (panoramaque, balance)
05 Portamento

Il y a en tout 131 effets ; cependant, pour que ces effets affectent le son, le dispositif MIDI récepteur doit être capable de dire et d'interpréter ces messages d'effets MIDI. La plupart des dispositifs interpréteront au moins les données de volume, de modulation et de panoramaique (pan). (Laiste complète des effets est donnée au dos du manuel.)

Pour assigner un effet à la molette de modulation :

• Pressez le bouton Advanced Functions, faisant entrer le clavier en mode de programmation.
  ■ Enoncez la touche au-dessus de C4 (appelee C#4), représentant "WHEEL ASSIGN".
  Utilisez les touches de saisie numérique G3 à B4 pour saisir le nombre correspondant à l'effet que vous pouze assigner à la molette de modulation.

You pouvez également utiliser les boutons "+" et "-" pour modifier la valeur.

Enoncez la touche ENTER (C5).
■ Faites glisser la molette de modulation vers le haut pour augmenter la valeur de l'effet.

Si vous faites une erreur en entrant la valeur numérique, vous pouvez enforcer la touche CANCEL (annuler) (C1) pour sortir du mode de programmation sans changer l'effect assigné à la molette de modulation.

(Prenez note qu'à chaque fois que le clavier est étèint, les assignations à la molette de modulation seront perdues. À chaque fois que le clavier est allumé, la molette de modulation reprendra son assignation par défaut, dans laquelle elle contrôle l'effet de Modulation, qui est l'effet n° 1.)

À titre d'exemple, assignons l'effet n° 10 à la molette de modulation. Ceci signifie que la molette de modulation contrôlera le Pan (panoramaque, ou balance). Pour réaliser cela :

• Pressez le bouton Advanced Functions, faisant entrer le clavier en mode modification.
  ■ Enoncez la touche au-dessus de C4 (appelee C#4), représentant "WHEEL ASSIGN".
  Enoncez A3 pour entree "1".
  Pressez G3 pour entrer "0", ce qui nous donne "10".
  Pressez C5 ("ENTER").

Le curseur de volume

Comme pour la molette de modulation, on peut assigner au curseur de volume n'importe lequel des 131 effets donnés dans la liste au dos de ce manuel.

Pour assigner un effet au curseur de volume :

• Pressez le bouton Advanced Functions, faisant entre le clavier en mode modification.
  ■ Enoncez la touche noire au-dessus de D4 (appelee D#4), représentant "SLIDER ASSIGN".
  Utilisez les touches de saisie numérique G3 à B4 pour saisir le nombre correspondant à l'effet que vous poulez assigner au curseur de volume.

Voussoupiezegalementutiliser lesboutons" ^+ et"- pour modifier la valeur.

Enforcez la touche ENTER (C5).
■ Faites glisser le curseur de volume vers le haut pour augmenter la valeur de l'effet.

Si vous faites une erreur en entrant la valeur numérique, vous pouvez enforcer la touche CANCEL (annuler) (Cl) pour sortir du mode

de programmation sans changer l'effet assigné au curseur de volume.

(Prenez note qu'a chaque fois que le clavier est eteint, les assignations au cursor de volume seront perdues. A chaque fois que le clavier est allumé, le cursor de volume reprendra son assignation par défaut, dans laquelle il contrôle le volume, qui est l'effet n° 07.)

Sensibilité de la molette de pitch

Il est possible de modifier la sensibilité de la molette de pitch en assignant l'effet n° 128 à la molette de modulation ou au curseur de volume. Ceci vous permettra de modifier la portée du changement de pitch jusqu'à 1 octave vers le haut et vers le bas.

MIDI : en dernier recours

Le Keystation 49e a ete conu pour rendre le travail MIDI sur voire ordinateur aussi simple que possible. Cependant, il peut arriver que quelque chose se passe mal. Dans de nombreux cas, ca n'est pas un probleme au niveau du clavier, mais au niveau du dispositif recepteur. Pour resoudre un tel probleme, il y a deux fonctions MIDI utiles :

All Notes Off

Utilisez ici si vous avez des notes bloquées qui ne peuvent pas etre arretees. Pour envoyer un message MIDI "All notes off" (interruption de toutes les notes) :

• Pressez le bouton Advanced Functions, faisant entre le clavier en mode modification.
  ■ Enoncez la touche noire au-dessus de D3 (appelee D#3), représentant le message "ALL NOTES OFF".
  Le clavier sortira du mode de programmation, et il n'y aura plus de note bloquée.

Reset All Controllers

Si vous vous apercevez qu'il y a un effet sur une voix que vous ne voulez pas, vous pouze, plutilt que de vous soucie de savoir dequel effet il s'agit, envoyer un message MIDI "Reset All Controllers" (reinitialiser tous les contrôleurs) pour que chaque effet prenne la valeur 0. Pour envoyer un message Reset All Controllers :

• Pressez le bouton Advanced Functions, faisant entre le clavier en mode modification.
  ■ Pressez la touche noire au-dessus de C3 (appelee C#3), représentant le message "RESET ALL CONTROLLER".
  Le clavier sortira du mode modification, et il n'y aura plus aucun effet applique à la voix, ce qui vous permettra de repartir à zéro.

MIDI Out (sortie MIDI)

Sur la face arriere du clavier, vous trouvez le port de sortie MIDI, que vous pouze connecter à un module de son externe ou à un clavier MIDI. Par défaut ( quand vous allumez le clavier), toutes les données de contrôleurs sont envoyées par la sortie MIDI en plus de la sortie USB.

Si vous poulez que la sortie MIDI fonctionne comme une interface classique "USB vers MIDI", entrez dans le mode "Sortie MIDI à partir de l'USB" en suivant cette procédure :

• Pressez le bouton Advanced Functions pour placer le clavier en mode de programmation.
  ■ Enoncez la touche noire au-dessus de D2 (appelée D#2), représentant le message "MIDI OUT FROM USB".
  Leclaviersortirdu mode deprogrammation.
  Le clavier peut maintainant envoyer les données en provenance de l'ordinateur sur sa sortie MIDI (MIDI Out) en direction de n'importe quel periphérique qui y serait connecté.
  Vouce nez selectionner la sortie MIDI USB du Keystation 49e en tant que dispositif de sortie dans voitre sequencer pour utilise la sortie MIDI.

Dépannage

Voici les solutions à quelques problèmes pouvant survenir dans l'utilisation de votre Keystation 49e :

Problme 1: Mon appareil M-Audio a soudainement cese de fonctionner après un fonctionnement sans probleme depuis l'installation.

Solution 1: Éteignez l'appareil et laissez-le éteint 10 secondes. Redémarrez ensuite votre ordinateur et essayez à nouveau. Si le problème persististe, il se peut que vous deviez réinstaller les pilotes de l'appareil.

Problème 2: J'ai branché une pédale de sustain dans mon clavier M-Audio, mais elle fonctionne à l'envers.

Solution 2: La polarité de la pédale de sustain est calculée par le clavier quand il est allumé. Quand vous allumez le clavier, celui-ci fait l'hypothèse que la pédale est en position "inactive". Donc, si vous voulez que la pédale soit inactive lorsqu'elle est l'achée, assurez-vous que la pédale est l'achée au moment où vous allumez le clavier.

Problème 3: Quand j'enforce une touche, il y a un-delai avant que j'entende un son.

Solution 3: Ce décai est appelé "latence". La latence liée aux signaux MIDI est due au synthétiseur logiciel que vous utilisez. Les données MIDI sont juste des données de contrôle. Elles sont lues par le synthétiseur logiciel. Celui-ci réalise alors une grand nombre de calculs complexes de façon à produit le son que vous entendez, et ces calculs prennten du temps.

Nous you recommend s vemment une carte son adeque. Consultez www.m-audio.com pour decouvir une selection de cartes audio USB,PCI et Firewire. Si you avez deaune carte son adequate,essayez de reinstaller les derniers pilotes pour la carte son, ou essayez de reduire la taille des mémoires tampons du pilote audio.

Garantie

Termes

M-Audio garantit que les produits sont dénués de defaults de matériel et de fabrication, pour un usage normal et pourvu que le produit soit en possession de l'utilisateur original et enregistré. Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit.

Enregistrement

Merci d'avoir enregistré votre nouveau produit M-Audio. Le faire immédiatement vous permetd'obtenir la couverture complète de la garantie et aide M-Audio à développer et à fabriquer des produits de qualité inégalée. Enregistrez-vous en ligne à www.m-audio.fr/register pour receivevoir des mises à jour GratisITES du produit et pour avoir une chance de=gagner un équipement Gratisuit M-Audio.

Specifications

Attention : Des décharges électrostatiques, des brefs parasites électriques temporaires et des perturbations radio transmises par conduction peuvent enrayer le bon fonctionnement de l'appareil. Si vous rencontres ce problème, débranchez l'appareil et rebranchez-le pour rétabrir un fonctionnement normal.

Remarque : Notre Keystation 49e a eté testé pour assurer sa conformité avec les normes FCC POUR L'UTILISATION DOMESTIQUE OU PROFESSIONNELLE. Des modifications non autorisées par le fabricant peuvent annuler l'autorisation des utilisateurs de faire fonctionner cet apparéil.

Remarque: Cet équipement a ete teste et s'est avere conforme aux limites pour la classe B des appareils numériques, selon les termes de la partie 15 des regles FCC. Ces limits sont conues pour offrir une protection raisonnable contre les interfrences dommageables dans une installation domestique. Cet équipement produit, utilise et peut entrainer un rayonnement d'energie de frquence radio et, s'il n'est pas utilise conformement aux instructions, peut cause des interfrences dommageables au communications radio. Cependant, il n'y a aucune garantie que des interfrences ne se produiront pas dans une installation particuliere. Si cet équipement produit en effet des interfrences dommageables à la reception radio ou télévisuelle, ce qui peut etre établi en eteignant et rallumant l'équipment, l'utiliseur est encouragé à essayer de corriger les interfrences en appliquant les mesures suivantes :

Réorientez ou déplacez l'antenne réceptrice.
Augmentez la séparation entre l'équipement et le récepteur.
Connectez l'equipement sur une prise apparant an a un circuit differen de celui auquel le recepteur est connecte.
■ Consultez le vendeur ou un technicien experimenté dans le domaine radio/TV pour obtenir une assistance.

ASIO est une marque déposée de Steinberg Soft- und Hardware GmbH.

VST est une marque déposée de Steinberg Soft- und Hardware GmbH.

M-AUDIO Keystation 49e

Piano	Basse	Instruments à chané	Effets synthé
0 Piano acoustique	32 Basse acoustique	64 Saxo soprano	96 FX 1 (pluie)
1 Piano mécanique	33 Basse électrique Basse jouée aux doigs	65 Saxo alto	97 FX 2 (bande son)
2 Piano électrique		66 Saxo ténor	98 FX 3 (cristal)
3 Piano Honky-tonk	34 Électrique (médiator)	67 Saxo baryton	99 FX 4 (atmosphère)
4 Piano Rhodes	35 Basse Fretless	68 Hautbois	100 FX 5 (brilliance)
5 Piano avec chorus	36 Basse slappée 1	69 Cor angeis	101 FX 6 (farfadets)
6 Clavecin	37 Basse slappée 2	70 Basson	102 FX 7 (échos)
7 Clavicorde	38 Synthé Basse 1	71 Clarinette	103 FX 8 (science-fiction)
	39 Synthé Basse 2
Percussions chromatiques		Tuyaux	Ethnique
8 Célesta	Cordes / orchestre	72 Piccolo	104 Sitar
9 Glockenspiel	40 Violon	73 Flûte traversière	105 Banjo
10 Boîte à musique	41 Viole	74 Flûte à bac	106 Shamisen
11 Vibraphone	42 Violoncelle	75 Flûte de Pan	107 Koto
12 Marimba	43 Contrebasse	76 Bris de verre	108 Kalimba
13 Xylophone	44 Trémolo (cordes)	77 Shakuhachi	109 Cornemuse
14 Résonateurs tubulaires	45 Pizzicato (cordes)	78 Siflet	110 Violon populaire
15 Dulcimer	46 Harpeorchestrale	79 Ocarina	111 Shanai
	47 Timbales
Orgue		Lead synthé	Percussifs
16 Orgue Hammond	Ensemble	80 Lead 1 (carré)	112 Tintement de cloche
17 Orgue percussif	48 Ensemble à cordes 1	81 Lead 2 (dents de scie)	113 Agogo
18 Orgue Rock	49 Ensemble à cordes 2 (lent)	82 Lead 3 (calliope)	114 Cymbales
19 Orgue d'église	50 Synthé Cordes 1	83 Lead 4 (suspense)	115 Percussion bois
20 Orgue à anches	51 Synthé Cordes 2	84 Lead 5 (charango)	116 Percussion Taiko
21 Accordéon	52 Aaah enchoeur	85 Lead 6 (voix)	117 Tom mélodique
22 Harmonica	53 Oooh enchoeur	86 Lead 7 (quintes)	118 Batterie électronique
23 Accordéon de Tango	54 Voix de synthèse	Onde dents de scie	119 Cymbales inversée
	55 Succès d'orchestre	87 Lead 8 (lead+cuivres)
Guitare			Effets sonores
24 Acoustique (cordes nylon)	Cuivres	Pad synthé	120 Frettes (guitare)
25 Acoustique (cordes acier)	56 Trompette	88 Pad 1 (new age)	121 Respiration
26Electrique (jazz)	57 Trombone	89 Pad 2 (chaud)	122 Ressac
27 Electrique (clean)	58 Tuba	90 Pad 3 (polysynthé)	123 Gazouillis
28 Electrique (muted)	59 Trompette muette	91 Pad 4 (choeur)	124 Sonnerie téléphone
29 Overdrive (guitare)	60 Cor français	92 Pad 5 (courbe)	125 Hélicoptère
30 Distorsion (guitare)	61 Section de cuivres	93 Pad 6 (métallique)	126 Applaudissements
31 Harmoniques (guitare)	62 Synthé Cuivre 1	94 Pad 7 (halo)	127 Coup de feu
	63 Synthé Cuivre 2

00 Bank Select	46 Controller 46	92 Tremelo Depth
01 Modulation	47 Controller 47	93 Chorus Depth
02 Breath Control	48 Gen Purpose 1 LSB	94 Celeste (De- tune)
03 Controller 3	49 Gen Purpose 2 LSB	95 Phaser Depth
04 Foot Control	50 Gen Purpose 3 LSB	96 Data Increment
05 Porta Time	51 Gen Purpose 4 LSB	97 Data Decrement
06 Data Entry	52 Controller 52	98 Non- Reg Param LSB
07 Channel Volume	53 Controller 53	99 Non- Reg Param MSB
08 Balance	54 Controller 54	100 Reg Param LSB
09 Controller 9	55 Controller 55	101 Reg Param MSB
10 Pan	56 Controller 56	102 Controller 102
11 Expression	57 Controller 57	103 Controller 103
12 Effects Controller 1	58 Controller 58	104 Controller 104
13 Effects Controller 2	59 Controller 59	105 Controller 105
14 Controller 14	60 Controller 60	106 Controller 106
15 Controller 15	61 Controller 61	107 Controller 107
16 Gen Purpose 1	62 Controller 62	108 Controller 108
17 Gen Purpose 2	63 Controller 63	109 Controller 109
18 Gen Purpose 3	64 Sustain Pedal	110 Controller 110
19 Gen Purpose 4	65 Portamento	111 Controller 111
20 Controller 20	66 Sostenuto	112 Controller 112
21 Controller 21	67 Soft Pedal	113 Controller 113
22 Controller 22	68 Legato Pedal	114 Controller 114
23 Controller 23	69 Hold 2	115 Controller 115
24 Controller 24	70 Sound Variation	116 Controller 116
25 Controller 25	71 Resonance	117 Controller 117
26 Controller 26	72 Release Time	118 Controller 118
27 Controller 27	73 Attack Time	119 Controller 119
28 Controller 28	74 Cut- off Frequency
29 Controller 29	75 Controller 75	Channel Mode Messages:
30 Controller 30	76 Controller 76	120 All Sound off
31 Controller 31	77 Controller 77	121 Reset all Controllers
32 Bank Select LSB	78 Controller 78	122 Local Control
33 Modulation LSB	79 Controller 79	123 All Notes Off
34 Breath Control LSB	80 Gen Purpose 5	124 Omni Off
35 Controller 35	81 Gen Purpose 6	125 Omni On
36 Foot Control LSB	82 Gen Purpose 7	126 Mono On (Poly Off)
37 Porta Time LSB	83 Gen Purpose 8	127 Poly On (Mono Off)
38 Data Entry LSB	84 Portamento Control
39 Channel Volume LSB	85 Controller 85	Extra RPN Messages:
40 Balance LSB	86 Controller 86	128 Pitch Bend sensitivity
41 Controller 41	87 Controller 87	129 Fine Tune
42 Pan LSB	88 Controller 88	130 Coarse Tune
43 Expression LSB	89 Controller 89	131 Channel Pressure
44 Controller 44	90 Controller 90
45 Controller 45	91 Reverb Depth

M-Audio USA

Watford-WD17 ILA, Royaume-Uni

Rensignements commerciaux :

tel: .[phone]

e-mail: [e-mail]
