FAST TRACK USB - Interface audio USB M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Interface audio USB
Caractéristiques techniques principales	2 entrées combo XLR/TRS, 2 sorties TRS, résolution jusqu'à 24 bits/96 kHz
Alimentation électrique	Alimentation par USB
Dimensions approximatives	22,86 x 15,24 x 5,08 cm
Poids	1,2 kg
Compatibilités	Compatible avec Windows et macOS, fonctionne avec la plupart des logiciels de production musicale
Fonctions principales	Enregistrement audio, monitoring direct, contrôle de niveau, sortie casque
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant ou de revendeurs agréés
Sécurité	Ne pas exposer à l'eau, utiliser dans un environnement sec, respecter les normes électriques
Informations générales utiles	Idéal pour les musiciens, podcasteurs et producteurs, inclut un logiciel d'enregistrement

FOIRE AUX QUESTIONS - FAST TRACK USB M-AUDIO

Comment installer le M-AUDIO FAST TRACK USB sur mon ordinateur ?

Pour installer le M-AUDIO FAST TRACK USB, branchez l'appareil à un port USB de votre ordinateur. Ensuite, téléchargez et installez les pilotes disponibles sur le site officiel de M-AUDIO. Suivez les instructions à l'écran pour terminer l'installation.

Pourquoi mon M-AUDIO FAST TRACK USB ne fonctionne-t-il pas ?

Assurez-vous que le périphérique est correctement connecté et que les pilotes sont installés. Vérifiez également que votre logiciel de musique est configuré pour utiliser le M-AUDIO FAST TRACK USB comme périphérique audio.

Comment régler le niveau d'entrée sur le M-AUDIO FAST TRACK USB ?

Utilisez le bouton de gain situé sur le M-AUDIO FAST TRACK USB pour ajuster le niveau d'entrée. Assurez-vous que le niveau du signal ne dépasse pas la zone rouge sur les indicateurs LED pour éviter la distorsion.

Le son grésille, que faire ?

Le grésillement peut être causé par une latence trop faible ou des interférences. Augmentez la taille du tampon dans les paramètres de votre logiciel audio ou essayez de débrancher d'autres appareils USB pour réduire les interférences.

Mon M-AUDIO FAST TRACK USB est-il compatible avec mon système d'exploitation ?

Le M-AUDIO FAST TRACK USB est compatible avec la plupart des systèmes d'exploitation, y compris Windows et macOS. Vérifiez la page de support de M-AUDIO pour les versions spécifiques de système d'exploitation et les pilotes requis.

Comment résoudre un problème de déconnexion fréquente du M-AUDIO FAST TRACK USB ?

Vérifiez que le câble USB est en bon état et bien connecté. Essayez de le brancher sur un autre port USB ou sur un autre ordinateur pour voir si le problème persiste. Si nécessaire, mettez à jour vos pilotes.

Comment utiliser le M-AUDIO FAST TRACK USB avec un logiciel DAW ?

Pour utiliser le M-AUDIO FAST TRACK USB avec un logiciel DAW, ouvrez votre DAW et accédez aux paramètres audio. Sélectionnez le M-AUDIO FAST TRACK USB comme périphérique d'entrée et de sortie, puis configurez les pistes audio comme souhaité.

Où trouver le manuel d'utilisation du M-AUDIO FAST TRACK USB ?

Le manuel d'utilisation du M-AUDIO FAST TRACK USB est disponible en téléchargement sur le site officiel de M-AUDIO dans la section support ou produits.

MODE D'EMPLOI FAST TRACK USB M-AUDIO

Guide de l'utilisateur

François

Introduction

Merci d'avoir besoin le Fast Track USB de M-Audio. Le Fast Track USB est une solution audio compacte et professionnelle pour tous les systèmes d'exploitation Windows ou Macintosh.* Il offre le comport d'une connectivite USB, et il vous est donc inutile de démonter votre ordinateur ou de vous enconnber d'un bloc d'alimentation externe. Le Fast Track USB vous procure tout ce dont vous avez besoin pour une configuration d'enregistrement instantanee, complete et de qualite professionnelle. Avec son entree micro XLR, son entree ligne/instrument TRS, ses sorties stereo RCA et ses sorties casque, le Fast Track USB vous apporte tout l'audio numérique 16 ou 24 bits, tout en supportant les fréquences d'échantillonnage les plus fréquentes de 44,1 kHz et de 48 kHz. Grace à sa forme légère et compacte, vous pouvez l'emporter partout.

Veuillez consacrer quelques minutes à la lecture de ce bref manuel de l'utiliser. Il vous expliquera comment installer le Fast Track USB sur leur ordinateur, et vous indiquera comment tirer les dernières performances de votre interface audio Fast Track USB.

• doit être conforme aux exigences système minimales.

Contenu de la boite

Votre boite Fast Track USB contient les articles suivants :

Une interface audio Fast Track USB
Un cable USB standard
Un CD pilote M-Audio (inclut le logiciel d'installation)

■ Manuel de l'utilisateur et Carte de garantie
Le logiciel de creation sociale Session, pour Windows

Caracteristiques du Fast Track USB

• Connexion USB I.1 en entrée/sorting
  Entree de niveau micro XLR symétrique
  Entree ligne/instrument TRS I/4 po symétrique
  Commutateur de niveau ligne/instrument pour entrée TRS
  Deux sorties niveau ligne RCA
  Preamplificateur micro haute qualite, procurant un gain de 50 dB

■ Afficheurs d'entrées à voyants pour les signaux et les crétes
Sortie casque pratique sur la face avant
Pilotes ASIO 2,WDM et Core Audio inclus
Boitier en plastique lisse ultra-mince à DEL bleue
Enticipation alimenté par USB (aucune autre alimentation n'est nécessaire)
Garantie d'un an

Exigences système

Windows

Au minimum :

Pentium II 350 MHz
64 MB de RAM
WindowsXP
Un lecteur CD-ROM
Un port USB I.1 libre

Macintosh

Au minimum :

G3,G4,iMac,iBook ou PowerBook avec un support USB natif
64 MB de RAM
un lecteur CD-ROM
Mac OS X version 10.2.8 "Jaguar" ou une version ultérieure, OS X version 10.3.4 "Panther" ou une version ultérieure

Recommende:

Pentium III 500 MHz ou plus rapide
128 MB de RAM ou plus
Un port USB I.1 libre
WindowsXP

Recommendé :

G3,G4,iMac,iBook ou Powerbook avec un support natif USB (les concentrateurs USB ne sont pas的支持es)
128 MB de RAM
Mac OS X "Jaguar" version 10.2.8 ou une version ultérieure

M-Audio suggè égarlement de vérifier la configuration système minimale requise pour le logiciel, celle-ci pouvant être supérieure à celle indiquée ci-dessus.

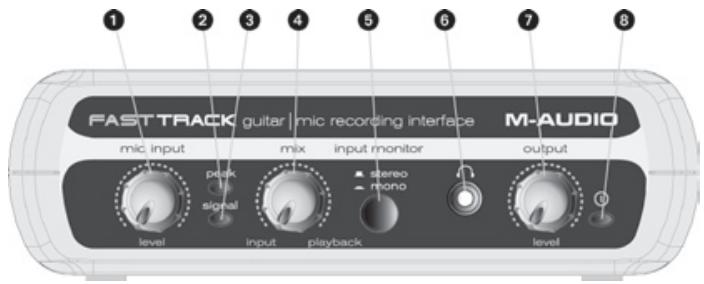

Commandes de la face avant

1. "Input level" - Ajuste le niveau de gain de l'entrée XLR de la face arrêté (14).
2. Voyant "peak"- Indique la presence d'un niveau d'entrée elevé depuis l'entrée XLR. S'allume quand le signal approche -3 dB avant le seuil d'échéage.

3. Voyant "signal" - Indique la presence d'un signal d'entrée en provenance de l'entrée XLR. S'allume quand le niveau du signal d'entrée approche -40 dB.

4. Commande "mix input/playback" - Commande le rapport signal d'entrée/signal de lecture en provenance de votre poste de travail audio-numérique (DAW). (Lors de l'enregistrement, il est préférent demettre la piste que vous enregistrez en sourdine. Sinon, vous entendrez en même temps le signal d'entrée analogue ET le signal enregistré retardé par la retardence.)

5. Commutateur "Mono" - Quand il est enforcé, ce commutateur met les signaux d'entrée en position mono pour un monitoring direct.
6. Sortie casque - Sortie casque stéreo 1/8 po standard.
7. "Output level" - Ajuste le niveau général de sortie du volume. Cette commande est liée aussi bien aux sorties RCA (11) sur la face arrirée qu'aux sorties casque (6).
8. Voyant marche/arrêt - S'allume lorsque l'appareil est en marche.

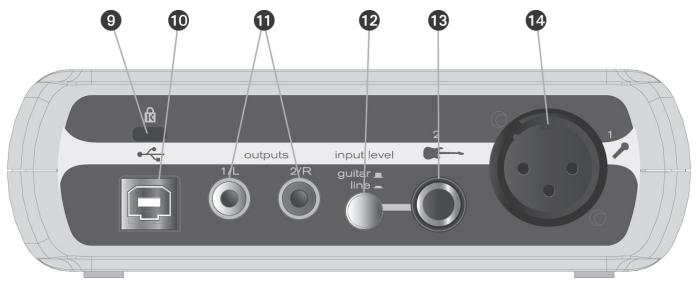

Commandes de la face arrière

1. Kensington Lock Connector - Pour connecter un cable standard d'ordinateur portable de façon à protégger votre Fast Track USB contre le vol ou les dommages accidentels.
2. Connecteur USB - Connectez le cable USB joint dans l'emballage à ce connecteur, et connectez l'autre bout au port USB de votre ordinateur.
   I I. Sorties de ligne - sorties stéreo gauche et droite. Connectez ces sorties à des enceintes alimentées telles que les M-Audio DX4, ou aux entrées de votre amplificateur ou récepteur stéreo.
3. Commutateur "Input Level" - Sélecteur du niveau d'entrée pour l'entrée TRS I/4 po (13). Le commutateur doit être en position LINE lorsque vous y connectez une entrée nivea ligne symétrique. Le commutateur doit être en position GUITAR lorsque vous y connectez un instrument.
4. Entrée guitare - Entrée TRS I/4 po pour entrée niveau ligne/instrument. Le niveau d'entrée est déterminé par le commutateur ligne/instrument (12).
5. Entrée micro - Entrée XLR symétrique pour connecter un microphone dynamique.

Installation du logiciel

Votr Fast Track USB s'accommode facilement a Mac OS X (10.3.4 ou version ulterieure) en offrant une vraie fonction plug-and-play (pret a l'emploi). Branchez-le simplement, et vous estes déjà pret a enregister.

Votr Fast Track USB est accompagne d'un logiciel pilote pour Windows XP a faible latence exclusive M-Audio qui permet une communication plus rapide avec le systeme d'exploitation de votre ordinateur.

Votr Fast Track USB est accompagne d'un cable USB standard. Le bout carré du cable se branche au Fast Track USB le bout plat se branche au port USB de votre ordinateur.

Si vous utilise Windows XP, installez d'abord le logiciel en suivant les instructions ci-dessous: (Ne reliez pas le Fast Track USB à votre ordinateur tant que vous n'y avez pas été invité.)

Windows XP

I. Mettez le CD du Fast Track USB dans votre lecteur CD-ROM. Ne reliez pas le Fast Track USB au port USB de votre ordinateur à ce moment. Un menu s'affichera automatiquement. Si "Autoplay" est désacté, parcourez le content du CD et double-cliquez sur le dossier Fast Track USB. Puis double-cliquez sur l'icone d'installation du Fast Track USB.
2. L'écran d'installation M-Audio du Fast Track USB s'affichera en vous demandant de confirmer que vous souhaitez installer le Fast Track USB. Cliquez sur "Next" (suivant) pour continuer.
3. Le programme d'installation commencerà copier les fichiers du Fast Track USB sur le disque dur de votre ordinateur.
4. Sous Windows XP, la fenêtre d'installation du logiciel peut s'afficher une fois ou plus pour vous avertir que le logiciel pilote a échoué au test Windows Logo. Cliquez sur "Continue Anyway"
5. Pendant le redemarriage, l'icone du panneau de configuration du Fast Track USB M-Audio apparaitra dans la zone de notification. Reliez le Fast Track USB au port USB de votre ordinateur. Windows affichera le dialogue "Nouveau matériel detecté" et ouvrare l'assistant Ajout de nouveau matériel.
6. Choisissez la sélection par défaut "Installer le logiciel automatiquement" et cliquez sur "Suvivant".
7. L'assistant Ajout de nouveau matériel copiera les fichiers restants sur toute système. Il se peut que l'advertissement signalant que le logiciel pilote ait échoué au test Windows Logo s'affiche à nouveau; cliquez sur "Continue Anyway" et laissez l'installation se terminer. Cliquez sur "Fin".
8. Une fois l'installation terminée, vous pouvez double-cliquer sur l'icone du panneau de configuration du Fast Track USB M-Audio pour ouvrir le panneau de configuration. Reportez-vous à la section "Fast Track USB Control Panel" pour de plus amples informations sur les caractéristiques et les fonctions du panneau de configuration.

Mac OS X

I. Reliez le Fast Track USB au port USB de votre ordinateur.
2. Allez dans "Preférences système" dans le menu Apple. Sélectionnez le panneau de préférences "Son" et cliquez sur l'onglet "Sortie". Sélectionnez le Fast Track USB M-Audio. Puis sélectionnez l'onglet "Entrée" et ensuite "M-Audio Fast Track USB".

Le panneau de configuration du Fast Track USB

Sous Windows, you pouze ouvr le panneau de configuration du Fast Track USB en double-cliquant sur l'icone M-Audio dans la zone de notification. Si vous ave plusieurs interface M-Audio installées, cliquez avec le bouton droit sur l'icone M-Audio dans la barre des tâches et choisissez "Ouvré le panneau de configuration M-Audio Fast Track USB".

ATENTION : Les modifications de réglages du panneau de configuration ne prennt effet que si toutes les applications audio sont fermées au préalable.

Page "About"

Cette page vous permet d'afficher le panneau de configuration actuel du Fast Track USB et les versions du firmware et pilote, et vous permettra de vous connecter au site internet de M-Audio pour les mises à jour, l'assistance technique en ligne, les manuels d'utilisation, la base de connaissance et l'enregistrement du produit.

Page "Latency"

Cette page vous permet d'ajuster la taille de la mémoire tampon du Fast Track USB pour atteindre un équilibre optimal entre stabilité du système et latence audio.

La latence est une mesure du décalage entre le moment où le son est produit et le moment où l'ordinaire enregistre (ou monitor) ce son. Ici l'unité de mesure de la latence est le nombre d'échantillons que le pilote collecte avant de les envoyer à l'entrée audio d'une application. Une faible latence permet un enregistrement plus aisé et précis mais certains ordinateurs ne peuvent pas fonctionner à la plus faible latence sans introduire de bruit dans le son. Si vous observez des bruits et craquements non désirés, augmentez la latence. Pour ce faire, déplacez le curseur du panneau de configuration vers le haut et pour diminuer la latence, déplaceze-le vers le bas.

La latence par défaut est régée sur “256”. Ce réglage devrait convenir, mais vous pouvez essayer des paramètres plus bas si vous le désirez.

Fast Track USB et les pilotes Windows Media

WDM/MME

Les pilotes Windows du Fast Track USB supportent la norme native WDM/MME, ce qui vous permet d'utiliser Fast Track USB comme votre péripérisque audio par défaut. Si Fast Track USB est le seul péripérisque audio installé sur votre ordinateur, Windows le sélectionnera automatiquement. Si vous avez d'autres péripérisques audio installés sur votre ordinateur, vous devrez peut-être le sélectionner en tant que péripérisque par défaut :

1. Cliquez sur le menu Demarrer, puis choisissez Parametres/Panneau de configuration.
2. Ouvrez le panneau de configuration audio. Ce dernier s'appeille "Sons et périhériques audio" sous Windows XP.
3. Dans Lecture et Enregistrement, Sélectionnez le Fast Track USB à partir de la liste déroulante. Cliquez sur "Appliquer", puis sur "OK" pour quitter le panneau de configuration.

ASIO

Sous Windows XP, le Fast Track USB supporte aussi la norme ASIO de Steinberg, utilisee dans des logiciels tels que Session, Cubase, Reason, Live, Logic et autres. Les pilotes ASIO du Fast Track USB sont installés à partir du CD-ROM pilote Fast Track USB de M-Audio. Si vous avez d'autres péripériques installés sur toute ordinateur, vous devrez peut-etre selectionner Fast Track USB en tant que péripérisque ASIO dans toute logiciel audio. Reportez-vous aux instructions de toute logiciel audio pour plus de détails. Si vous utilisez Session avec le Fast Track USB et Fast Track USB est la seule interface M-Audio installee sur toute ordinateur, Session chosesira le pilote Fast Track USB ASIO automatiquement.

Fast Track USB et le système audio de Macintosh

Mac OS X

Le Fast Track USB supporte les normes Mac OS X Core Audio. Pour selectionner le Fast Track USB en tant que péripérisque audio de votre système :

I. Dans le menu Apple, Sélectionnez Préférences système / Son.
2. Sélectionnez le Fast Track USB sous les ontlets Entrée et Sortie pour désirir le Fast Track USB comme péripérisque audio par défaut.

Lors de l'enregistrement avec un poste de travail audio numérique standard, l'entrée micro du Fast Track USB est désignée en tant que ENTREE I et l'entrée guitare/ligne, en tant que ENTREE 2.

Garantie Fast Track USB

Termes de la garantie

M-Audio garantit que les produits sont depourvus de defaults de materiaux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquereur original et que celui-ci soit enregistré. Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit.

Enregistrement de la garantie

Merci d'avoir enregistré votre nouveau produit M-Audio. Si vous le faites immédiatement, vous bénéficierez d'une couverture complète de la garantie, en même temps que vous aiderez M-Audio à développer et à fabriquer les produits de la meilleure qualité qui soit. Enregistrrez-vous en ligne sur www.m-audio.fr/register pour être tenu au courant des dernières mise à jour produits et avoir une chance de gagner des caveaux M-Audio!

Fiche technique

Entrée micro (symétrique) :

Niveau d'entree maximal: -2,2 dBu

Rapport signal/bruit: 100 dB (Pondéré A)

Plagedynamique: 100 dB (PondereA)

Rapport THD+N: 0,005 (-86dB) à-1 dBFS

Gain variable: 50 dB

Réponse en fréquence: 20 Hz - 20 kHz, +/-0,2 dB à 48 kHz

Entrée instrument (asymétrique):

Niveau d'entrée maximal: +3,2 dBV

Rapport signal/bruit: 96 dB (Pondere A)

Plage dynamique: 96 dB (Pondere A)

Rapport THD+N: 0,005 % (-86 dB) à -1 dBFS

Réponse en fréquence: 20 Hz - 20 kHz, +/-0,2 dB à 48 kHz

Entree ligne (symétrique) :

Niveau d'entree maximal: +2,1 dBV

Rapport signal/bruit: 98 dB (Pondere A)

Plage dynamique: 98 dB (Pondere A)

Rapport THD+N: 0,004% (-8 dB) à -1 dBFS

Réponse en fréquence: 20 Hz - 20 kHz, +/-0,2 dB à 48 kHz

Sortie ligne (asymétrique):

Niveau de sortie maximal: +2,0 dBV

Rapport signal/bruit: 104 dB (Pondere A)

Plagedynamique:104dB(PondereA)

Rapport THD+N: 0,004% (-88 dB) à -1 dBFS

Réponse en fréquence: 20 Hz - 20 kHz, +/-0,2 dB à 48 kHz

Casque (impédance 32 Ohm):

Niveau de sortie maximal : . . . 2,1 Vpp (-2,5 dBV)

Rapport signal/bruit: 103 dB (Pondere A)

Rapport THD+N: 0,075 % à -2 dBFS

Fréquences

d'echantillonnage (k) : 44,1 kHz, 48 kHz
