680117 LIBOURNE - Poêle à bois GODIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 680117 LIBOURNE GODIN au format PDF.
| Type de produit | Poêle à bois |
| Marque | GODIN |
| Modèle | 680117 LIBOURNE |
| Matériau | Acier |
| Intègre un insert à bouilleur | Oui (réf. 5152) |
| Diamètre de buse | 180 mm (interne) / 200 mm (externe) |
| Alimentation | Bois |
| Garantie | 2 ans (sauf pièces spécifiques) |
| Garantie du corps de chauffe (acier) | 3 ans |
| Garantie de l'insert bois | 5 ans |
| Pièces sous garantie réduite (1 an) | Plaques décor, grilles, déflecteurs, chicanes, clapets, etc. |
| Pièces exclues de la garantie | Vitres vitrocéramiques, joints d'usure |
| Installation | Par un professionnel qualifié, respect DTU 24-1 et 24-2 |
| Entretien | Utiliser exclusivement des pièces d'origine GODIN |
| Réparabilité | Pièces de rechange disponibles via le revendeur ou un professionnel agréé |
| Documentation jointe | Notice de l'insert à bouilleur 5152 |
| Fabricant | GODIN S.A. - 532 rue Sadi Carnot - 02120 GUISE - France |
FOIRE AUX QUESTIONS - 680117 LIBOURNE GODIN
Questions des utilisateurs sur 680117 LIBOURNE GODIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Poêle à bois au format PDF gratuitement ! Retrouvez votre notice 680117 LIBOURNE - GODIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 680117 LIBOURNE de la marque GODIN.
MODE D'EMPLOI 680117 LIBOURNE GODIN
REMARQUE : Cette notice a pour objet l'aide au montage de l'Osmose et du Libourne. Pour les renseignements techniques concernant le fonctionnement de la « chaudière », les conditions de garantie,... prière de se reporter à la notice de l'insert à bouteur ↔ évidence 5152 jointe à l'appareil.
OSMOSE ref. 680116
L'osmose et le Libourne sont des poêles réalisés en acier intégrant l'insert à bouilleur référence 5152. La buse est de diamètre 180mm en interne ou 200mm en externe. Les règles d'installation sont les mêmes que celles à appliquer pour tout appareil de chauffage, c'est-à-dire les DTU 24-1 et 24-2. Tout manquement aux règles de l'art et aux recommandations de cette notice entraîne la responsabilité de l'installateur : un professionnel ou une personne qualifiée.
Installation de l'osmose
1 Positionner le support de foyer à l'endroit désiré.
2 Placer l'insert référence 5152 sur le support. Raccorder les canalisations « aller-retour » du chauffage ainsi que le coude et le tube fournis sur la soupape de sécurité.
3 Raccorder l'appareil au conduit de fumée comme montré ci-dessus dans le cas d'un départ arrêté.
4 Raccorder l'appareil au conduit de fumée comme montré ci-dessus dans le cas d'un départ arrêté.
5 Positionner l'habillage comme montré ci-dessus.
6 Mettre en place le dessus et le tampon dans le cas d'un départ arrêté.
7 Mettre en place le dessus sans le tampon dans le cas d'un départ dessus.
Installation du libourne
1 Positionner le support de foyer à l'endroit désiré.
2 Placer l'insert référence 5152 sur le support. Raccorder les canalisations « aller-retour » du chauffage ainsi que le coude et le tube fournis sur la soupape de sécurité.
3 Raccorder l'appareil au conduit de fumée comme montré ci-dessus dans le cas d'un départ arrière.
4 Fixe au mur la tôle support de rehausse.
5 Placer le haut de la rehausse, le fixe de chaque côté.
6 Placer l'habillage bas côté droit et côté gauche.
7 Placer le reste de l'habillage.
Pièces de remplacement
Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRÊT DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.
Ne jamais utiliser de pièces de remplacement qui n'aient pas été fournies par la société GODIN.
Ne jamais apporter de modifications à l'appareil sans autorisation.
Responsabilité
Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.
Afin d'améliorer constamment la qualité de ses produits, la société GODIN S. A. se réserve le droit de modifier ses appareils sans préavis.

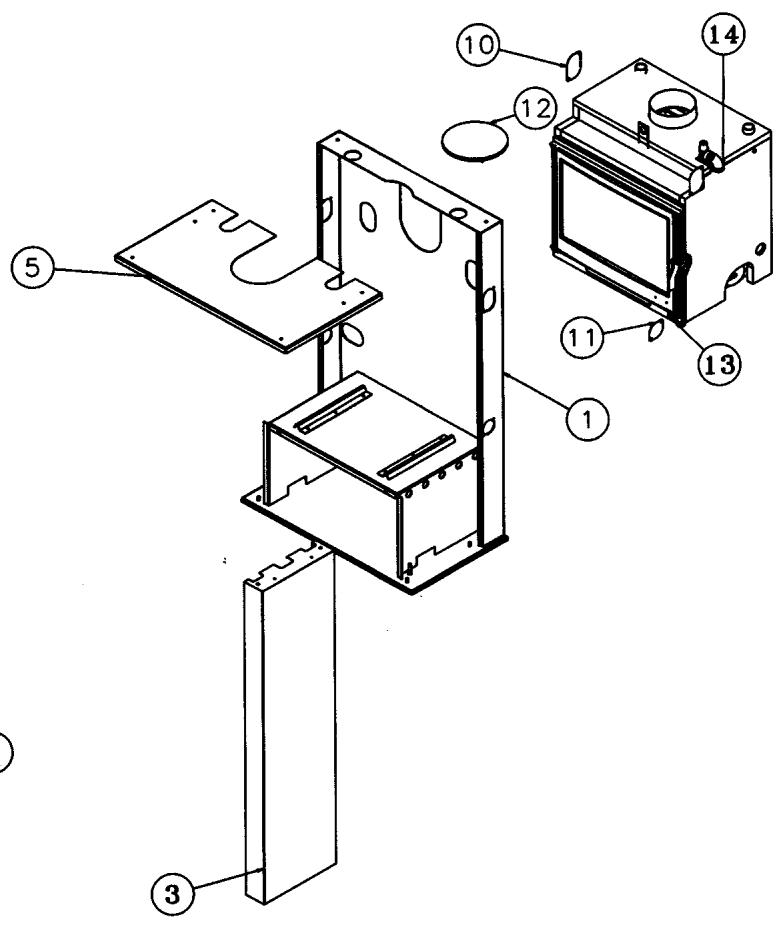

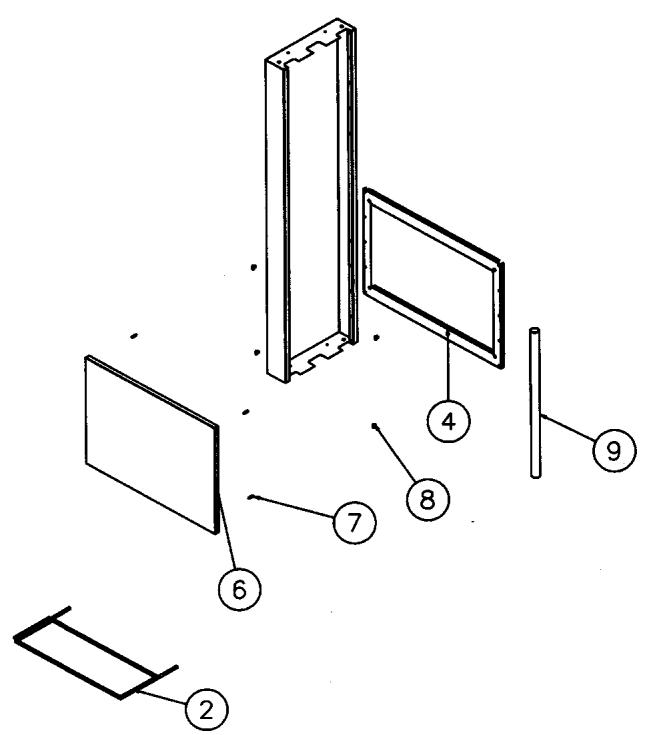

Nomenclature et éclaté
OSMOSE ref. 680116
| No | Nbre | Désignation | Codification |
| 01 | 1 | Support corps de chauffe | - |
| 02 | 1 | Ramasse cendres | - |
| 03 | 2 | Panneau de côte long | - |
| 04 | 1 | Support panneau | 1 1947 680116 |
| 05 | 1 | Dessus | 1 1101 680116 |
| 06 | 1 | Panneau devant | 1 2115 680116 |
| 07 | 4 | Goujon rapid R 6964 | 00001305682 |
| 08 | 4 | Attache rapid 4434 3 | 00001306005 |
| 09 | 1 | Tube évacuation | 1 3873 680116 |
| 10 | 2 | Bouchon chaudière | 1 3535 680116 |
| 11 | 1 | Bouchon | 1 8641 680116 |
| 12 | 1 | Tampon dessus | 1 1431 680116 |
| 13 | 1 | Insert 5152 | - |
| 14 | 1 | Coude 1” m/f | - |

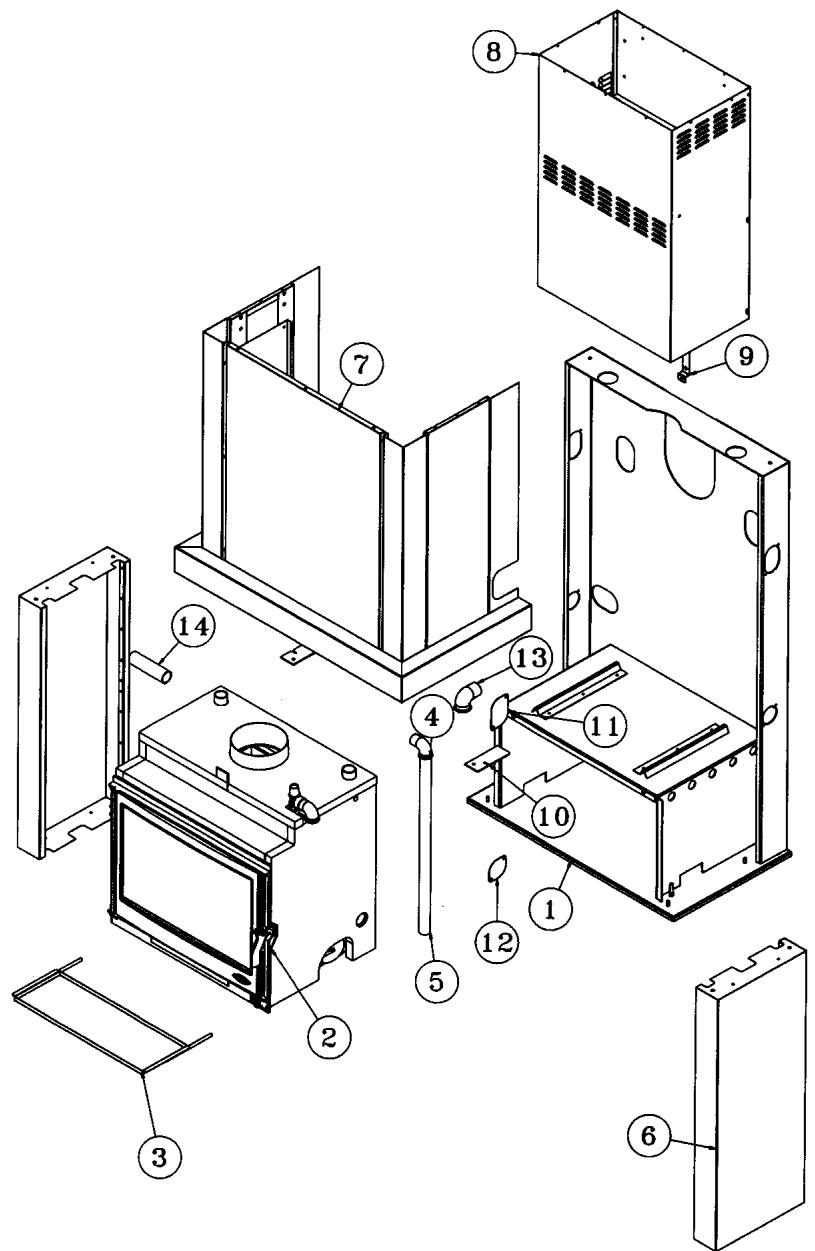

Eclaté général
| N° | Nbre | Désignation | Codification |
| 01 | 1 | Support corps de chauffe | - |
| 02 | 1 | Insert 5152 | - |
| 03 | 1 | Ramasse cendres | - |
| 04 | 1 | Coude 1” m/f | - |
| 05 | 1 | Tube évacuation | 1 3873 680116 |
| 06 | 2 | Panneau de côté court | - |
| 07 | 1 | Hotte chaudière | - |
| 08 | 1 | Réhausse | - |
| 09 | 1 | Patte fixation derrière | 1 2485 680117 |
| 10 | 2 | Fixe côté extérieur | 1 2371 680117 |
| 11 | 2 | Bouchon chaudière | 1 3535 680116 |
| 12 | 1 | Bouchon | 1 8641 680116 |
| 13 | 1 | Coude 1” 1/4 m/f | - |
| 14 | 1 | Tuyau 33x42 lg 150 | - |

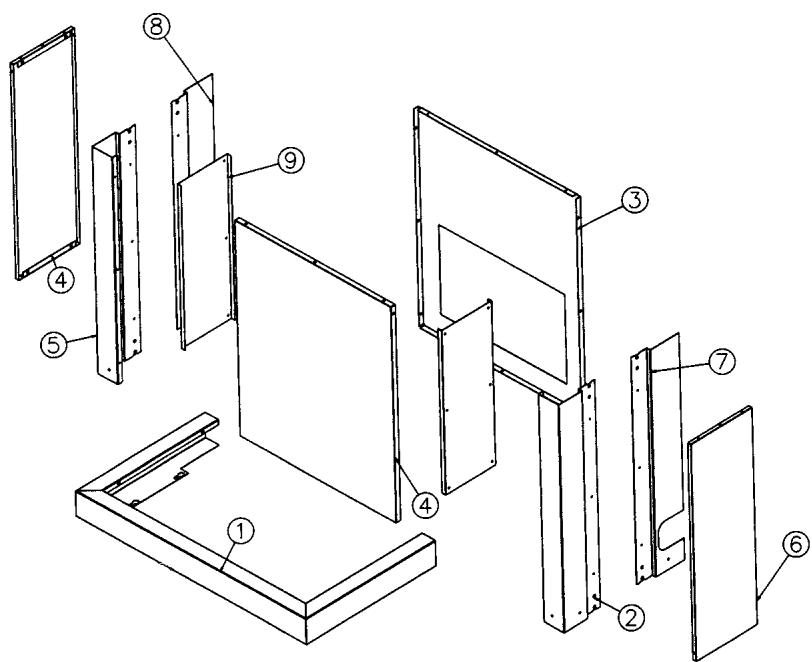

| N° | Nbre | Désignation | Codification |
| 09 | 2 | Entretoise)côté | 1 2359 680117 |
| 08 | 1 | Côté de bâtî gauche | 1 0520 680117 |
| 07 | 1 | Côté de bâtî droit | 1 0519 680117 |
| 06 | 1 | Panneau côté haut | - |
| 05 | 1 | Côté extérieur gauche | 1 0589 680117 |
| 04 | 1 | Panneau devant | 1 2115 680117 |
| 03 | 1 | Devant caisson foyer | 1 2595 680117 |
| 02 | 1 | Côté extérieur droit | 1 0588 680117 |
| 01 | 1 | Bandeau décoratif | 1 0548 680117 |
Garantie contractuelle GODIN
Tous nos appareils bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifiées sur la notice livrée avec l'appareil.
À l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :
les plaques décor, les plaques de côtés, les grilles et soles foyerées, les déflecteurs, les chicanes, les clapets, les chenets, le dendrier, les briques réfractaires, les mécanismes d'articulation, (charnières de porte four des cuisinières, poignées, etc.) les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie, les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz électrique. les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul, les bouilleurs des cuisicentrales bois charbon.
Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.
Certaines pièces bénéficient d'une garantie de durée supérieure :
3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.
Les inserts bois (foyers fermés bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure énumérées ci-dessus qui sont garanties 1 an).
Notre garantie se limite à l'échange de l'élément reconnu défectueux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'œuvre et transport.
Au cas où la réparation ou l'échange s'avérait trop onereux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au service après vente.
Ne sont pas couverts par la garantie : LES VITRES DE NOS APPAREILS
En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.
De même que les joints qui sont considérés comme pièces d'usure sont exclus de la garantie.
La garantie ne prendra pas effet lorsque :
- Les avaries qui résulteraient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices.
- Les détériorations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, choc thermique, etc.);
- Les anomalies, déteriorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur :
- L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit ; c'est le cas par exemple du non-respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.). Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non agréées par la S. A. GODIN ou réalisées par des pièces de rechanges non d'origine ou non agréées par le constructeur ;
L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S. A. GODIN.
En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).
Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.
En cas d'appel en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.
Chaudières - Cuisinières - Appareils de chauffage - Fonderie
GODIN S. A. - 532, rue Sadi Carnot - 02120 GUISE - France
Nous vous rappelons que le Service Après-Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.
Tout client particulier s'adressant directement à notre société sera renvoyé automatiquement chez son revendeur et devra s'adresser auprès de lui pour tout problème de Service Après Vente ou commercial.
FICHE De control
| Nom et adresse du distributeur | BENEFICIAIRE DE LA GARANTIE : | |
| ADRESSE : | ||
| Tél. :Date de mise à disposition : | Date d'installation : | |
| Tél : | Le : à : | |
| Signature : | ||
| LIBELLÉ DES PIEÇES À REMPLACER | ||
| Désignation : | Référence : | Observations : |
| Certificat de contrôle :Type d'Appareil :Version :Contrôleur : | FICHE DE CONTRÔLÉVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture porte(s)Vérification des registres allumagePrésence plaque signalétiquePrésence et notice bon de garantie | |
| N° de Plaque Signalétique :N° de Garantie : | Présence cendrierPrésence buse départPrésence main froidePrésence étiquette mise en garde | |
| GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE | Date création du document : 19/10/06RéVISION : .//.. | |
Service 02120 Guise 07/2007
