630117 CITRUS - Poêle à bois GODIN - Notice d'utilisation et mode d'emploi gratuit

Marque	GODIN
Modèle	630117 CITRUS
Type	Poêle à bois
Puissance nominale	10,5 kW
Volume chauffé	180 à 420 m³
Rendement	58,1 %
Combustible recommandé	Bûches de bois sec (2 ans d'abattage minimum)
Diamètre de buse	Ø 180 mm intérieur / Ø 200 mm extérieur
Départ des fumées	Dessus
Chargement	Façade (bûches jusqu'à 57 cm)
Foyer	Fonte
Vitres	Grandes vitres panoramic (résistent jusqu'à 750 °C)
Réglage de l'allure	Manuel
Durée à allure normale	1 heure (avec 4,8 kg de bois)
Durée à allure ralentie	6 heures 30 minutes
Consommation normale	4,8 kg/h
Consommation ralentie	0,74 kg/h
Température moyenne des fumées	386 °C
Taux de CO dans les fumées (à 13% O2)	0,16 %
Distances de sécurité (matériaux combustibles)	Arrière 150 cm, côtés 35 cm, avant 150 cm
Entretien	Ramonage mécanique au moins 2 fois par an, nettoyage vitre avec produit spécifique (réf. 0009), décendrage tous les 2-3 jours
Pièces détachées	Disponibles via revendeur Godin (voir notice pour liste complète)
Garantie	2 ans (hors pièces d'usure et vitres)

FOIRE AUX QUESTIONS - 630117 CITRUS GODIN

Comment allumer correctement le poêle ?

Ouvrez la porte, introduisez les matières d'allumage, allumez et faites un chargement modéré en laissant l'entrée d'air complètement ouverte. Pour faciliter l'allumage, vous pouvez laisser la porte entrouverte quelques minutes sous surveillance. Une fois le feu bien pris, chargez la quantité désirée et réglez la combustion à l'aide du registre d'air situé à l'arrière droite.

Quel type de bois utiliser ?

Utilisez du bois sec ayant au moins 2 ans d'abattage (de préférence 36 mois). Les bois durs sont recommandés pour leur densité et leur faible humidité. Évitez le bois humide qui réduit le rendement et encrasse la cheminée. Le bois labellisé NF bois de chauffage est conseillé.

Pourquoi mon poêle chauffe-t-il mal ?

Deux causes possibles : la quantité de combustible brûlé est trop faible, ou le combustible n'a pas suffisamment d'énergie (bois humide). Vérifiez aussi le tirage de la cheminée (doit être entre 12 et 15 Pa en allure normale). Un conduit obstrué ou mal dimensionné peut également réduire les performances.

Comment régler la combustion ?

Utilisez le registre d'air manuel (situé à l'arrière droite). Pour l'allure normale, chargez 3 ou 4 bûches et réglez le registre en position 2 ou 3. Pour l'allure ralentie, attendez que les braises soient bien formées, chargez 1 ou 2 grosses bûches puis réglez le registre au minimum. Ne chargez pas plus de 25 cm de hauteur de combustible.

À quelle fréquence faut-il ramoner le conduit ?

Faites ramoner votre cheminée par un professionnel au moins deux fois par an, dont une pendant la saison de chauffe. Le ramonage mécanique est obligatoire. Vous pouvez aussi utiliser un produit d'entretien, mais cela ne remplace pas le ramonage mécanique.

Comment nettoyer la vitre du poêle ?

Utilisez le produit spécifique GODIN NET spécial vitre (réf. 0009). N'utilisez jamais de produits abrasifs. Nettoyez régulièrement pour éviter l'accumulation de suie.

Que faire en cas de feu de cheminée ?

Fermez immédiatement le registre d'air pour limiter l'arrivée d'oxygène et appelez les pompiers. N'essayez pas d'éteindre le feu avec de l'eau. Après l'incident, faites vérifier l'installation par un professionnel.

Comment entretenir la fonte et l'acier du poêle ?

Après chaque hiver, appliquez de la pâte à fourneau noire (réf. 0012) à froid sur les parties en fonte, puis lustrez avec un chiffon doux. Pour l'acier, utilisez de la peinture haute température gris fonte (réf. 0001) après avoir enlevé toute trace d'oxydation avec une toile émeri fine.

Quelles sont les distances de sécurité à respecter ?

Respectez les distances minimales suivantes par rapport aux matériaux combustibles : arrière 150 cm, côtés latéraux 35 cm, avant 150 cm. Le plafond doit être à au moins 80 cm au-dessus de l'appareil. Le sol combustible doit être protégé par une plaque incombustible dépassant de 40 cm devant l'appareil.

Où trouver des pièces de rechange pour mon poêle ?

Adressez-vous à votre fournisseur ou à tout professionnel de la marque Godin. Indiquez les références de la plaque signalétique située à l'arrière de l'appareil. La notice contient une liste détaillée des pièces avec leurs codifications. Utilisez uniquement des pièces d'origine Godin.

MODE D'EMPLOI 630117 CITRUS GODIN

Poêle BOIS le CITRUS réf. 630117

Cet appareil a été testé selon les critères de la norme Européenne NF EN 13240 : 2001 et A2 : 2005.

Diamètre de buse	Ø 180 mm int / Ø 200 mm ext.
Départ des fumées sur le dessus
Combustible recommends	Bois en bouches
Chargement en façade, admettant des bouches jusqu'è	57 cm
Grandes vitres à vision panoramicique (résistant jusqu'à 750 °C)
Foyer en fonte
Réglage de l'allure	manuel
Puisance	10,5 kW
Volume chauffé corrigé	180 à 420 m3
Durée de fonctionnement à allure normale*	1 heures
Durée de fonctionnement à allure ralentie*	6 heures 30 minutes
Débit massique des fumées	17,89 g/s
Rendement de l'appareil	58,1 %
Taux de CO dans les fumées à 13% de 02	0,16 %
Taux de CO2 dans les fumées	7,04 %
Consommation à allure normale	4,8 Kg/h
Consommation à allure ralentie	0,74 Kg/h
Température moyenne des fumées	386 °C
Distance minimale aux matériaux combustibles adjacents	150 cm / arrière
	35 cm / côtets latéraux
	150 cm / avant
APPAREIL INTERMITTENT

• avec un chargement de 4,8 kg de bois à 12 % d'humidité et d'un pouvoir calorifique de 15,69 MJ/kg.

Instructions destinées à l'installateur

• Toujours respecter les régles en vigueur dans le pays où l'appareil est installé. En France, le système d'évacuation des produits de combustion doit être réalisé en conformité avec le DTU 24.1 de Février 2006. S'assurer de la bonne qualité du conduit de cheminée. C'est primordial. Va conditionner le résultat final en assurant l'alimentation du foyer en air primaire et extraire les gaz de combustion.

La plupart des désagréments que vous pourriez rencontrer à l'utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point...

Il ne faut pas se contenter de se référer aux résultats obtenus avec un précédent appareil dont les besoins en air pouvaient être très différents...

• Une bonne cheminée doit être construite en matériel peu conducteur de la chaleur et ne pas se refroidir facilement. Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le dimensionnement du conduit de fumée suivant la norme EN 13384.1 autorise cette dimension. Dès que cela est possible, nous conseillons l'utilisation d'un conduit ayant un diamètre intérieur de 180 mm. Toute diminution de cette section, même en sortie, ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait des refoulements dans la pièce au moment de l'ouverture de la porte. La cheminée doit avoir son origine dans la pièce où est installé l'appareil.
• Les clapets de tirage sont interdits. Le conduit doit être parfaitement étanche. Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c'est-à-dire résistants au feu de cheminée. Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la température déclarée pour l'appareil, quel que soit le mode de raccordement. Sa hauteur ne doit pas être inférieure à 5 mètres et il doit déboucher convenablement à l'air libre à 0,40 m au moins au-dessus du faîte ou de tout autre obstacle situé à moins de 8 mètres du conduit.
• Les dévoiements éventuels doivent être très couverts. Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement médiocre.

Si la dépression est trop importante, prévoir la pose d'un modérateur de tirage. Si la dépression est insuffisante, respecter les caractéristiques du conduit prescrites dans ce paragraphe.

Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s'établit pas normalement. Dans ce cas, il y a lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon.

Tout tubage doit être conforme au DTU 24.1. Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que seul un professionnel est apte à définir.

• Supprimer les poteries qui ne doivent pas une section de sortie d'au moins 2,5dm² Il est recommandé qu'une trappe de ramonage bien etanche soit placée 50 cm environ au dessous de l'axe du tuyau de fumée.
• Avant d'envisager le raccordement, il convient de s'assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un ramonage.
• Les appareils doivent être installés conformément aux specifications des D. T. U en vigueur, l'installation par un professionnel qualifié est recommandée. Toutes les règlementations nationales et locales doivent être respectées.
• Les extracteurs utilisés dans la même pièce ou dans le même espace que l'appareil peuvent perturber dangereusement le fonctionnement de celui-ci. Le fonctionnement simultané d'autres appareils dans le même espace que l'appareil peut générer des perturbations de tirage.
• Ne jamais obstruer les entrées d'air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l'appareil utilise de l'air qu'il préleve dans la pièce et il convient d'assurer son alimentation par un apport extérieur suffisant.
• Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple.

Important :

Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire, placer une plaque de répartition de charge, ou prendre toute mesure ajustée nécessaire. Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement à l'aide d'une plaque incombustible dépassant la face de l'appareil d'au moins 40 cm.

Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le tirage. Le mur arrière ne doit pas compter d'éléments combustibles. Dans le cas contraire, il convient de le protéger efficacement (utilisation de matériaux classes Mo ou A2-s1, d'o). Une distance de sécurité aux matériaux combustibles arrière de 150 cm au moins doit être respectée. - Les murs situés à gauche ou à droite de l'appareil doivent être écartés de l'appareil de 35 cm au moins, s'ils sont constitués de matériaux combustibles. - Dans le cas d'un poêle traditionnel, le plafond doit être situé au moins à 80 cm du dessus de l'appareil. L'appareil rayonne naturellement et nous vous conseillons d'éloigner tout matériel combustible (chaises en bois, canapés,...) se trouvant face à l'avant de l'appareil au minimum de 150 cm.

Il convient de raccorder l'appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de raccordement et du conduit de cheminée de tout matériel combustible (A) doivent être conformes aux exigences de cette norme. Elles dépendent notamment du type de conduit, de sa résistance thermique, de sa classe de température. Aucune fonction ne doit se situer dans l'épaisseur du plancher (prévoir le déport B).

Exemple d'un raccordement au conduit de cheminée

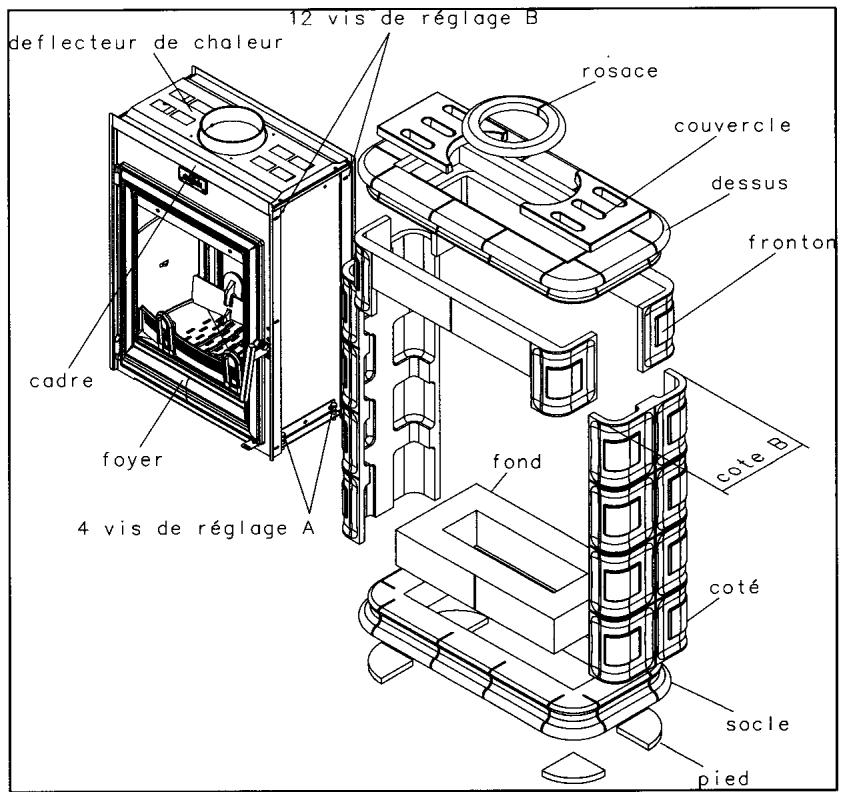

Montage du POELE

• Tracer au sol l'axe de la buse (au crayon de bois). Coller les pieds au silicone sous le socle.
• Positionner le socle dans l'axe de la buse, vérifier sa stabilité et son emplacement. (L'ensemble de l'appareil étant très lourd). Coller le fond sur le socle et vérifier son emplacement.
• Positionner le foyer sur le fond, régler sa stabilité et son aplomb au moyen des 4 vis de réglage A. Positionner le déflecteur de chaleur sur le dessus du foyer
• Vérifier la cote B sur les côtés et régler les cadres à la cote intérieure de B + 4 mm environ avec les vis de réglage B. Coller les côtés sur le socle (attention à la stabilité de l'ensemble). Pour les frontons, avant collage, vérifier l'alignement et caler les frontons. Coller ensuite les frontons entre les côtés en respectant un joint vertical. Coller le dessus sur l'ensemble.
• Avant de réaliser les joints avec la colle, vérifier l'aspect général de l'appareil.
• Placer la rosace avec les couvercles et raccorder le foyer au conduit de cheminée.

Instructions destinées à l'utilisateur

• Avant d'utiliser l'appareil, lire la notice et les recommandations avec attention. L'appareil doit être installé dans le respect des réglementations nationales en vigueur dans le pays où est réalisée l'installation. L'installation par un professionnel est vivement recommandée.
• Ne jamais obstruer les entrées d'air prévues. L'appareil doit être raccordé à un conduit de cheminée ne desservant pas d'autres appareils. Il est inadapté pour le fonctionnement sur conduit multiple.
• Ne jamais apporter de modification non autorisée sur l'appareil. L'appareil n'est pas prévu pour fonctionner porte ouverte. Toutes les surfaces de l'appareil sont des surfaces actives (chaudes) ; il est impératif de prendre toutes précautions pour éviter les brûlures.
• Prendre toutes précautions pour tenir les enfants et les personnes âgées suffisamment à l'écart pour éviter les accidents.

Allumage - réglage

Ouvrir la porte. - Introduire les matières auxuels d'allumage, allumer et faire un chargement modéré en laissant l'entrée d'air complètement ouverte. Pour aider à l'allumage, il est possible de laisser la porte entrebaillée quelques minutes, et ce, sous une surveillance constante. - Quand le feu est bien pris, charger la quantité désirée et régler la combustion à l'aide du registre d'air ou du thermostat situé en règle générale à l'arrière et à droite de l'appareil si celui-ci en est pourvu.

Remarque :

• Pendant le fonctionnement, éloigner de l'appareil toute matière pouvant être altérée par la chaleur: mobilier, papier, vêtements.

• En fonctionnement en allure normale, la poignée ne doit pas être manœuvrée à la main. Utiliser le gant pour effectuer l'opération. De plus, la chambre de combustion et le compartiment du cendrier doivent rester fermés pour éviter le refoulement des fumées, sauf lors de l'allumage, du rechargement ou de l'enlèvement des résidus.
• Pendant le fonctionnement, tenir la porte toujours fermée. Le chargement s'effectue par la porte avant ou par la porte latérale si l'appareil en est équipé. Pour l'allure normale, utiliser 3 ou 4 buches et régler à la position 2 ou 3.

Pour l'allure au ralenti, laisser le feu jusqu'à ce que le lit de braises soit bien tombé, charger ensuite 1 ou 2 grosses buches puis régler le registre d'air ou le thermostat au minimum si l'appareil en est pourvu.

NOTA : La durée du ralenti va dépendre du bois utilisé et du tirage. Ne pas charger plus de 25 cm de hauteur de combustible.

Conduite de l'appareil

• Toujours suivre les instructions. Lors des premiers allumages, n'effectuer que des chargements limites pour vérifier la bonne marche de l'ensemble. Augmenter graduellement les charges de bois et ce, sur plusieurs jours.
• Ne pas utiliser l'appareil comme un incinérateur. N'utiliser que le combustible recommandé.
• Ne pas faire fonctionner si la vitre est cassée ou fêlée. Faire procéder à son remplacement avant toute réutilisation. Nous vous recommendons de contacter votre revendeur pour le remplacement de la vitre contre facturation. Nous insistons sur la nécessité de remplaçer en même temps les joints de porte et de vitre et de ne pas la serrer trop fort au remontage afin de permettre sa dilatation.
• Après une longue période d'arrêt, s'assurer que le conduit n'est pas obstrué, ainsi que le tuyau de raccordement et les passages des fumées dans l'appareil.

Chargement : recommandation très importante

Pour effectuer un chargement, il convient que le feu soit suffisamment bas. Ne pas ouvrir la porte si des flames hautes sont visibles, car lors de l'ouverture de la porte ces risqueraient d'être appelées.

Toujours ouvrir la porte très doucement pour laisser le tirage s'établir et éviter ainsi le refoulement de fumée.

Mise en garde : Il est formellement interdit de poser sur l'appareil en fonctionnement ou encore chaud des objets de quelque nature que ce soit (bouilloires, casseroles,...).

Importance du combustible

Cet appareil doit vous donner entière satisfaction. Cependant il ne faut pas oublier qu'un appareil quel qu'il soit ne peut que libérer l'énergie contenue dans le combustible qu'il brûle.

S'il vous semble que votre appareil chauffe mal, on peut affirmer que :

• Soit la quantité de combustible brûlé est trop faible.
• Soit le combustible brûlé n'a pas suffisamment d'énergie disponible.

Ne brûler que du bois sec ayant au moins 2 ans d'abatage (36 mois seraient encore nouveaux). Nous vous conseillons fortement l'utilisation de bois labellisé NF bois de chauffage.

En principe, tous les bois ont le même pouvoir calorifique pour le même poids. Le bois dur sera intéressant parce qu'il est plus dense et souvent moins humide.

L'humidité contenue dans le bois varie de 15% pour du bois sec à 50% pour du bois humide. Penser qu'il faudra beaucoup d'énergie pour vaporiser cette eau.

L'énergie disponible pour le chauffage sera de 4,16 kWh par kilogramme de bois sec. Elle ne serait plus que de 1,73 kWh pour du bois à 50% d'humidité.

L'utilisation du bois humide entraînerait, de plus, des condensations dans la cheminée, ce qui l'encrasserait rapidement et risquerait, à terme, de produire des yeux de cheminée.

Decendrage

Vider le cendrier au moins tous les 2 à 3 jours suivant l'utilisation. Cette opération doit se faire avec précaution, en prenant bien soin d'utiliser le gant pour transporter le cendrier et la clé à crochet pour manœuvrer le tiroir. - Ne jamais laisser les cendres s'amonceler dans le cendrier jusqu'au contact de la grille. Celle-ci ne serait plus refroidie et se déteriorerait rapidement.

Ramonage

Faire ramonerer voire cheminée par un professionnel par un moyen mécanique au moins deux fois par an, dont un pendant la saison de chauffe. Un certificat doit vous être remis par l'entrepreneur. Il est également possible d'entretien les conduits avec un produit adapté. Toutefois, cela n'exclut en rien le ramonage mécanique obligatoire. Vérifier l'appareil et assurez-vous que les joints de porte sont en bon état, les replacer si nécessaire. Nettoyer complètement l'intérieur de l'appareil sans oublier les carreaux de passage des fumées. Nettoyer le hublot avec le GODIN NET spécial vitre (réf. 0009). - En cas de feu de cheminée fermer le registre d'air et appeler les pompiers.

Entretien

Faire vérifier l'appareil par une personne compétente au moins une fois par an.

Attention

LORS DES PREMIERS ALLUMAGES IL EST NÉCESSAIRE DE FAIRE FONCTIONNER L'APPAREIL À ALLURE MODÉRÉE, AFIN DE PERMETTRÉ AUX PIEÇES DE SE DILATER NORMALEMENT. - LES POIGNÉES SONT CHAUDES PENDANT LE FONCTIONNEMENT. UTILISER LE GANT (si fourni). - LE GANT NE DOIT ETRE UTILISÉ QUE POUR MANEUVRER LA POIGNée. IL N'EST PAS ADAPTE POUR LA MANIPULATION D'OBJETS EN IGNITION. IL N'EST PAS ÉTANCHE AUX LIQUIDES. NE PAS UTILISER CONTRE LES RISQUES CHIMIQUES. VEILLER A DEPOSER VOTRE GANT APRES CHAQUE UTILISATION A UN ENDROIT DEPOURVU DE RESIDUS DE COMBUSTION (Cendres) ET NON CHAUD.

Ne pas s'inquiéter si des émissions de fumée et une odeur un peu âcre se manifestent aux premiers allumages, ici étant du à la peinture des différentes pièces. Ces phénomènes peuvent persistier plusieurs jours.

Entretien de la fonte et de l'acier

Tout poêle acier ou fonte nécessite un minimum d'entretien, après chaque hiver, pendant la saison chaude, afin de préserver sa tenue dans le temps. En effet, lorsqu'un poêle fonctionne, il n'y a aucune possibilité d'oxydation des pièces constituant l'appareil. Elle n'a lieu que pendant un arrêt prolongé.

Les pièces font s'entretiennent régulièrement à l'aide de pâte à fourneau noire (réf 0012). Celle-ci s'applique à froid, tel un cirage et ne nécessite, depuis qu'elle est sèche, un lustrage avec un chiffon doux.

De la peinture haute température (gris fonte ref 0001) aérosol peut aussi être utilisée pour obtenir une finition plus nette sur les parties extérieures du poêle. Veiller, avant l'application de la peinture, à enlever toute trace d'oxydation à l'aide d'une toile émeri de faible grain.

Les poêles tout fonte avec une finition extérieure émaillée nécessitant l'entretien intérieur du foyer.

L'entretien est d'autant plus indispensable dans le cas d'appareils installés dans des maisons occupées occasionnellement.

Tous nos produits d'entretien sont répertoriés dans notre catalogue général (pâte à fournaux, peinture, nettoyage des vitres, produits de ramonage, etc.). Vous pouvez vous les procurer par l'intermédiaire de nos revendeurs.

Mise en garde particulière concernant la porte foyer :

Nos portes sont équipées sur leurs axes de vis pointeau ou de rondelles freins.

ATTENTION : Lors du démontage éventuel de la porte par votre installateur (remplacement de la vitre,...) il est important de REPLACER sur les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d'origine.

PIECES De remplacement

Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.

Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRÊRE DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.

En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.

Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN S. A. Ne jamais apporter de modifications à l'appareil sans autorisation.

Responsabilite

Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.

Afin d'améliorer constamment la qualité de ses produits, la société GODIN S. A. se réserve le droit de modifier ses appareils sans préavis.

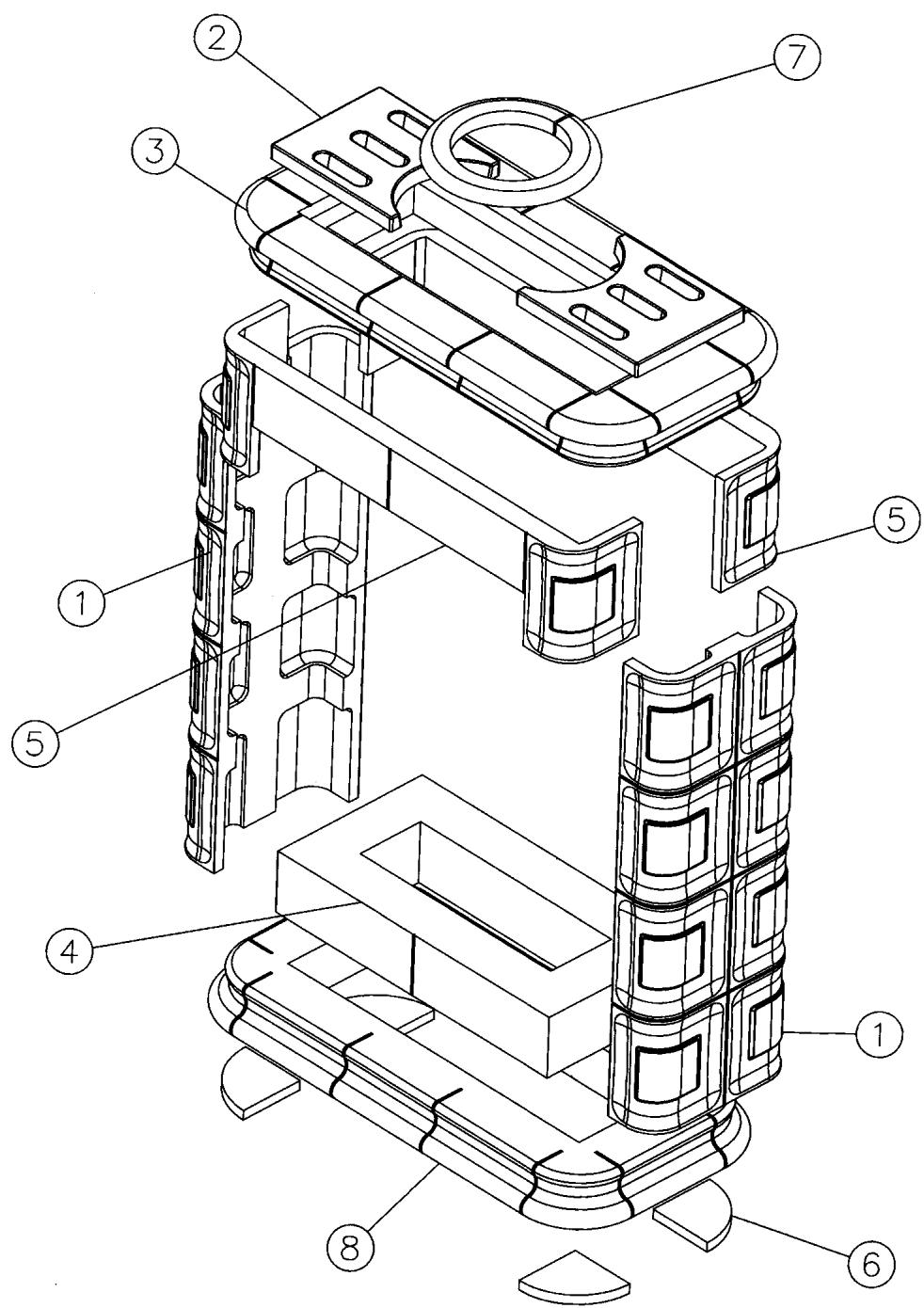

N°	Nbre	Désignation	Codification
01	2	Côte extérieur	1 2304 630117
02	2	Couvercle	1 1201 630117
03	1	Dessus	1 1101 630117
04	1	Fond	1 2205 630117
05	2	Fronton	1 2112 630117
06	4	Pied	1 2208 630117
07	1	Rosace dossier	1 1323 630117
08	1	Socle	1 2215 630117

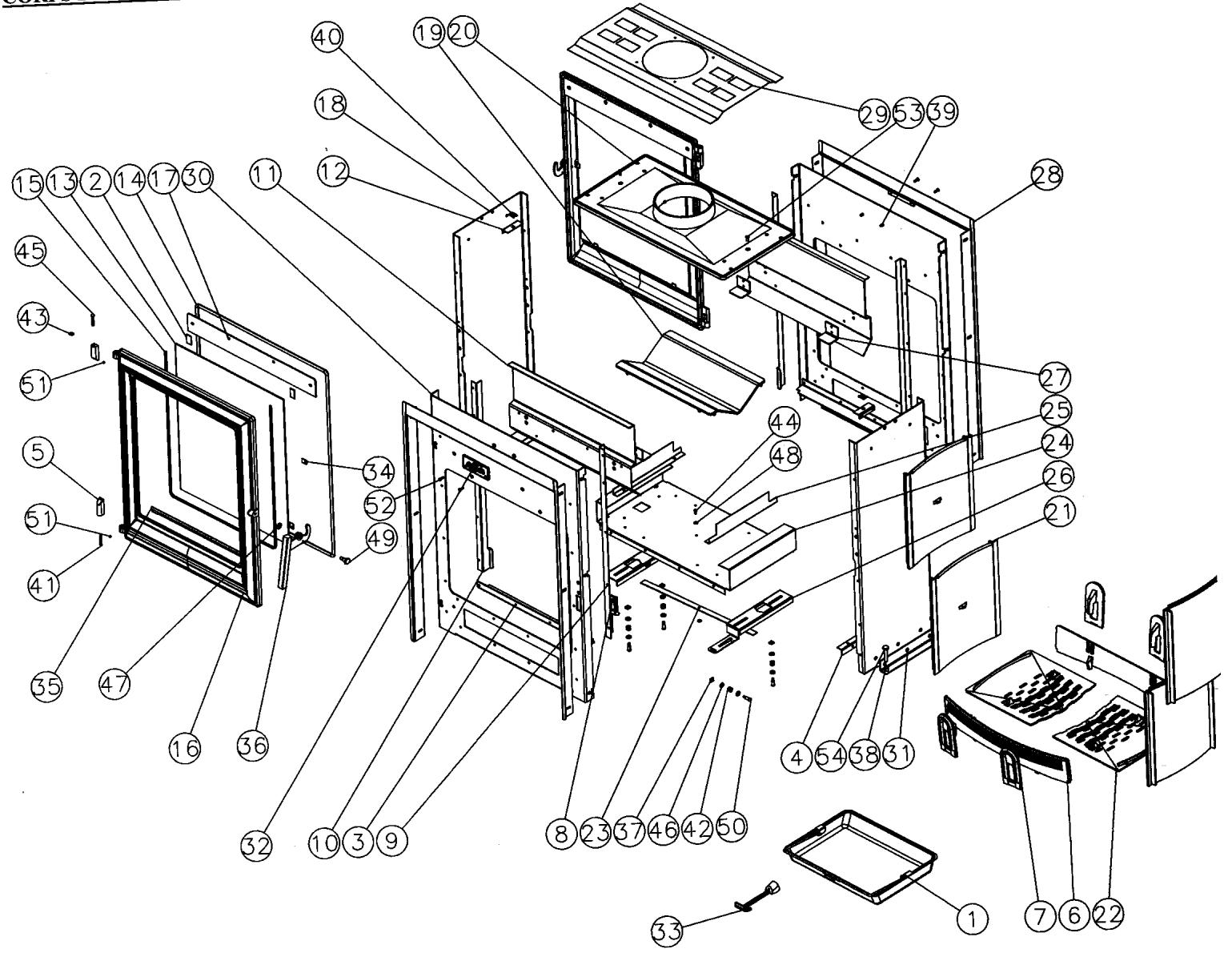

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	1	Tiroir cendres	1 3315 3260 96	28	2	Encadrement façade	1 2085 364127 97
02	4	Joint plat autocollant	1 8841 3260	29	1	Déflecteur chaleur	1 1943 364127
03	2	Equerre de façade	1 2145 32601	30	2	Façade	1 2101 364127
04	2	Joint fond	1 2255 3260	31	2	Support pied	1 2660 364127
05	4	Chape porte foyer	1 2867 364101	32	2	Écusson	1 8501 369104
06	2	Chenet	1 0306 364102	33	1	Clé à crochet	1 4101 3720
07	7	Clenche grille devant	1 0315 364102	34	8	Fixe vitre	1 2071 660101
08	2	Loquet fermeture	1 0848 364102	35	2	Élement applique inf.	1 2819 996004
09	2	Equerre joint façade droite	1 2089 364102	36	2	Poignée foyer	1 2878 996109 97
10	2	Equerre joint façade gauche	1 2088 364102	37	4	Ecrou carré brut M6	00001300270
11	2	Renfort façade	1 2175 364102	38	4	Ecrou M10 euosert	00001307166
12	2	Patte fixation dessus	1 1160 364103	39	4	Écrou M5 eurosert	9408 2517
13	2	Verre réfractaire	1 .8690 364104	40	2	Écrou rapid nut 0956 M6	00001305442
14	2	Ficelle tressee porte foyer	1 8855 364104	41	2	Goupille cannelée 6x40	00001305127
15	2	Ficelle tressee verre réfractaire	1 8826 364104	42	4	Ressort 691	00001301991
16	2	Porte foyer	1 2861 364104	43	0	Ressort seul RS6	00001307254
17	2	Conduit supérieur air	1 4173 364104	44	1	Rivet acier TP 4mm8x13	00001304695
18	2	Côté intérieur	1 0404 364108	45	2	Rivet acier TR 6x40	00001305507
19	1	Déflecteur	1 0131 364114	46	8	Rondelle 16x8.2x1.5	00001300885
20	1	Dessus	1 1101 364114	47	2	Rondelle inox élastique	00001307752
21	4	Plaque foyer	1 0164 364114	48	2	Rondelle JZC 12x5x1	00001300899
22	2	Support foyer	1 0367 364114	49	2	Vis épaulement acier ZN noir	00001307191
23	1	Bielle	1 9124 364114	50	4	Vis épaulement G4 1026 ZN noir	00001304686
24	1	Double fond	1 2206 364114	51	4	Vis HC M5x6	00001304206
25	2	Pare cendres	1 3306 364114	52	4	Vis TF M5x16	00001305315
26	2	Registre réglage air	1 4120 364114	53	2	Vis TF M6x16	00001305965
27	4	Support déflecteur	1 5124 364114	54	4	Vis TH 10x50	00001305974

Garantie contratulelle GODIN

Tous nos appareils bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifique sur la notice livrée avec l'appareil. À l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :

• les plaques décor, les plaques de côtés, les grilles et sols foyères,
• les déflecteurs, les chicanes, les clapets, les chenets, le dendrier,
• les briques réfractaires,
• les mécanismes d'articulation, (charnières de porte four des cuisinières, poignées, etc...)
• les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie,
• les organes de contrôle de températures, thermostats de four, résistances, ventilateurs, chaleur tournante des cuisinières gaz, électricité,
• les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul,
• les brûleurs des catalyseurs bois charbon.

Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.

Certaines pièces bénéficient d'une garantie de durée supérieure :

3 ans sur le corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.

Les inserts bois (foyer fermé bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure énumérées ci-dessus qui sont garanties 1 an).

Notre garantie se limite à l'échange de l'objet reconnu défectueux par notre service après-vente.

Elle exclut toute indemnité, dommages et intérêts, frais de main-d'œuvre et transport.

Au cas où la réparation ou l'échange s'avérait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au service après-vente.

Ne sont pas couverts par la garantie : les VITRES de nos appareils

En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de la garantie.

De même que les joints, qui sont considérés comme pièces d'usure, sont exclus de la garantie.

La garantie NE prendra PAS EFFET lorsque :

• Les avaries qui résultaient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices;
• Les dépréciations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, choc thermique, etc.);
• Les anomalies, déteriorations ou accidents provenant de chute, choc latent, défaut de surveillance ou d'entretien de l'acheteur;
• L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit; c'est le cas par exemple du non-respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.).
• Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non agrées par la S. A. GODIN ou réalisées par des pièces de rechanges non d'origine ou non agrées par le constructeur;

L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S. A. GODIN.

En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).

Dans un souci constant d'améliorer nos fabrications, nous nous réservons de modifier sans préavis nos appareils.

Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.

En cas d'appoint en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.

Chaudières - Cuisinières - Appareils de chauffage - Fonderie GODIN S. A. - 532, rue Sadi Carnot - 02120 GUISE - France

Nom et adresse du distributeur	BENEFICIAIRE DE LA GARANTIE :
	ADRESSE :
	Tél. :Date de mise à disposition :Date d'installation :
Tél :	Le : à :Signature :
LIBELLÉ DES PIEÇES À REMPLACER
Désignation :	Référence :	Observations :
Certificat de contrôle:Type d'Appareil :Version :Contrôleur :	FICHE DE CONTRÔLÉVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture porte(s)Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantie
N° de Plaque Signalétique :N° de Garantie :	Présence cendrierPrésence buse départPrésence main froidePrésence étiquette mise en garde
GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE		Date création du document : 19/10/06RéVISION : ./. .

Imprimerie GRAFIPRIM 02110 Bohain - 09/2009
