Type de produit	Poêle à bois
Marque	GODIN
Modèle	630104 LAVANDIN
Diamètre de buse	180 mm
Départ des fumées	Dessus
Chargement	Façade (bûches jusqu'à 63 cm)
Vitre	Vitrocéramique, résiste à 750°C
Foyer	Fonte
Réglage allure	Manuel
Habillage	Faïence
Poids (moteur thermique seul)	136 kg
Poids total (faïence + foyer)	500 kg
Puissance calorifique	11 kW
Durée fonctionnement à allure normale	1 heure (avec 3,5 kg de bois)
Durée fonctionnement à allure réduite	4 heures
Température moyenne des fumées (allure normale)	389 °C
Rendement à allure normale	71 %
Taux de CO (allure normale)	0,6 %
Taux de CO2 (allure normale)	12,52 %
Consommation à allure normale	3,5 kg/h
Distances minimales aux matériaux combustibles	Arrière 40 cm, côtés 40 cm, avant 150 cm
Alimentation en air	Air ambiant (prévoir arrivée d'air extérieur)
Norme	NF EN 13240
Entretien	Ramonage mécanique 2 fois/an, décendrage régulier
Pièces détachées	Disponibles (voir nomenclature dans la notice)

FOIRE AUX QUESTIONS - 630104 LAVANDIN GODIN

Quelles sont les distances de sécurité à respecter autour du poêle ?

Les distances minimales aux matériaux combustibles sont : arrière 40 cm, côtés 40 cm et avant 150 cm. Le sol doit être protégé par une plaque incombustible dépassant d'au moins 40 cm devant l'appareil.

Comment effectuer le premier allumage ?

Après l'installation, attendre 8 jours pour permettre le séchage des ciments. Le premier allumage doit être modéré pendant la première semaine. Utiliser un chargement léger, porte entrouverte quelques minutes, puis fermer et régler l'air.

Quel type de bois utiliser ?

Utiliser du bois sec avec au moins 2 ans d'abattage (idéalement 36 mois) et une humidité inférieure à 15%. Le bois dur est préférable car plus dense et moins humide. Ne pas brûler de bois humide (condensations, encrassement).

Comment régler la combustion ?

Le réglage s'effectue manuellement via le registre d'air sur la porte. Pour l'allure normale, utiliser 3 à 4 bûches. La poignée est chaude en fonctionnement, utiliser l'outil fourni (main froide).

Quelle est la durée de garantie et que couvre-t-elle ?

Garantie contractuelle de 2 ans (sauf inserts bois : 5 ans sur le corps de chauffe). Les pièces d'usure (vitres, joints, plaques, grilles, etc.) sont garanties 1 an. L'installation non conforme ou l'utilisation de bois non recommandé annule la garantie.

Comment entretenir les vitres et la faïence ?

Nettoyer la vitre avec le produit GODIN NET spécial vitre (réf. 0009). La faïence se nettoie avec un chiffon doux ; ne pas utiliser de produits abrasifs. Les tressaillures sont normales (dilatation). Protéger la faïence des chocs.

Faut-il une arrivée d'air extérieur ?

L'appareil prélève l'air dans la pièce. Il est nécessaire de compenser par une grille d'aération extérieure pour assurer un apport d'air suffisant, surtout si la pièce est bien isolée.

Que faire en cas de feu de cheminée ?

Fermer immédiatement le registre d'air et appeler les pompiers. Ne pas tenter d'éteindre avec de l'eau. Un ramonage mécanique régulier (2 fois/an) réduit les risques.

Quels sont les diamètres de conduit recommandés ?

Le conduit doit avoir un diamètre minimal de 150 mm, mais 180 mm est conseillé. Il doit être parfaitement étanche, résistant au feu de cheminée (désignation G), et déboucher à au moins 40 cm au-dessus du faîte. Hauteur minimale 5 mètres.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès du revendeur ou d'un professionnel agréé GODIN. Toujours utiliser des pièces d'origine. La notice contient une nomenclature complète avec codifications.

MODE D'EMPLOI 630104 LAVANDIN GODIN

Diamètre de buse	180 mm
Départ des fumées sur le dessus
Chargement en façade, admettant des bûches jusqu'....	63 cm
Grande vitre à vision panoramicique en vitrocérôme (résistant jusqu'à 750°C)
Foyer en fonte
Réglage de l'allure	Manuel
Habillage fonctionnel en faïence
Poids du moteur thermique seul.	136 kg
Poids total (faïcence + foyer).	500 kg
Puisance calorifique.	11 kW
Durée de fonctionnement à allure normale.	1 heures*
Durée de fonctionnement à allure réduite.	4 heures*
Température moyenne des fumées à allure normale.	389 °C
Débit massique des fumées.	8,52 g/s
Rendement allure normale.	71 %
Taux de CO dans les fumées.	0,6 %
Taux de CO2.	12,52 %
Consommation à allure normale.	3,5 kg/h
Distance minimale aux matériaux combustibles adjacents	40 cm / arrière
	40 / côtés
	150 / avant
Appareil intermittent

*avec un chargement d'environ 3,5 kg de bois à 12% d'humidité et d'un pouvoir calorifique inférieur à 15,7 MJ/kg.

Cet appareil est conforme à la norme NF EN 13240.

L'appareil n'est pas prévu pour fonctionner « porte ouverte ». Le chauffage de la pièce est assuré par « convection ». C'est-à-dire que l'air à réchauffer circule entre le corps de chauffe et l'habillage extérieur de l'appareil. La vitre permet un rayonnement « infra-rouge ». L'appareil fonctionne en « combustion à travers la masse ».

Alimentation en air

L'appareil prélève l'air dont il a besoin dans la pièce où il se trouve. Aussi faut-il toujours s'assurer que celui-ci peut être en quantité suffisante. La quantité d'air utilisée pour la combustion doit être compensée par de l'air extérieur (prévoir une grille d'aération si nécessaire).

Instructions destinées à l'installateur

• Tout toujours respecter les règles en vigueur dans le pays où l'appareil est installé. En France, le système d'évacuation des produits de combustion doit être réalisé en conformité avec le DTU 24.1 de Férrior 2006. Sasser dabd de la bon qualite du conit de cheminée. Son rôle est primordial. Il va conditionner le résultat final en assurant l'alimentation du foyer en air primaire et extraire les gaz de combustion.

La plupart des désagréments que vous pourriez rencontrer à l'utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point...

Il ne faut pas se contenter de se reférer aux résultats obtenus avec un précédent appareil dont les besoins en air pouvaient être très différents...

• Une cheminée doit être construite en matériaux peu conducteurs de la chaleur et ne pas se refroidir facilement. Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le dimensionnement du conduit de fumée suivant la norme EN 13384.1 autorise cette dimension. Dès que cela est possible, nous conseillons l'utilisation d'un conduit ayant un diamètre intérieur de 180 mm. Toute diminution de cette section, même en sortie, ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait des refoulements dans la pièce au moment de l'ouverture de la porte. La cheminée doit avoir son origine dans la pièce où est installé l'appareil.
• Les clapets de tirage sont interdits. Le conduit doit être parfaitement étanche. Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c'est-à-dire résistant au feu de cheminée. Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la température déclarée pour l'appareil, quel que soit le mode de raccordement.

Sa hauteur ne doit pas être inférieure à 5 mètres et il doit déboucher convenablement à l'air libre à 0,40 m au moins au-dessus du faîte ou de tout autre obstacle situé à moins de 8 mètres du conduit. - Les déviements éventuels doivent être très couverts. Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement médiocre.

Si la dépression est trop importante, prévoir la pose d'un modérateur de tirage. Si la dépression est insuffisante, respecter les caractéristiques du conduit prescrites dans ce paragraphe.

Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s'établit pas normalement. Dans ce cas, il y a lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon.

Tout tubage doit être conforme au DTU 24.1. Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que seul un professionnel est apte à définir.

• Supprimer les poteries qui ne doivent pas une section de sortie d'au moins 2,5dm². Il est recommandé qu'une trappe de ramonage bien étanche soit placée 50 cm environ au-dessous de l'axe du tuyau de fumée. Avant d'envisager le raccordement, il convient de s'assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un ramonage.
• Les appareils doivent être installés conformément aux specifications des D. T. U en vigueur, l'installation par un professionnel qualifié est recommandée. Toutes les règlementations nationales et locales doivent être respectées.
• Les extracteurs utilisés dans la même pièce ou dans le même espace que l'appareil peuvent perturber dangereusement le fonctionnement de celui-ci. Le fonctionnement simultané d'autres appareils dans le même espace que l'appareil peut générer des perturbations de tirage. Ne jamais obstruer les entrées d'air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l'appareil utilise de l'air qu'il préleve dans la pièce et il convient d'assurer son alimentation par un apport extérieur suffisant.
• Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple. La buse est montée en usine, fixe à l'arrière (si raccordement arrière possible). Vous pouvez raccorder directement au conduit par l'intermédiaire d'un tuyau horizontal. Vous pouvez également raccorder par le dessus et dans ce cas, permuter la buse et le tampon.

Important :

Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire placer une plaque de répartition de charge, ou prendre toute mesure adéquate nécessaire. Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement à l'aide d'une plaque incombustible dépassant la face de l'appareil d'au moins 40 cm. Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le tirage. Le mur arrière ne doit pas comporter d'éléments combustibles. Dans le cas contraire, il convient de le protéger efficacement (utilisation de matériaux classés Mo ou A2-s1, d0). Une distance de sécurité aux matériaux combustibles arrière de 40 cm au moins doit être respectée. - Les murs situés à gauche ou à droite de l'appareil doivent être écartés de l'appareil de 40 cm au moins, s'ils sont constitués de matériaux combustibles. - Dans le cas d'un poêle traditionnel, le plafond doit être situé au moins à 80 cm du dessus de l'appareil. L'appareil rayonne naturellement et nous vous conseillons d'éloigner tout matériel combustible (chaises en bois, canapés,...) se trouvant face à l'avant de l'appareil au minimum de 150 cm.

Avertissements :

L'habillage de l'appareil est constitué de carreaux de faïence décorés à la main puis cuits à 800°C environ :

Les décors ne sont donc pas parfaitement identiques et des nuances sur les teintes des carreaux sont tout à fait normales.

Les « tressaillures » visibles sur les carreaux ne sont pas des causes de dépréciation; elles sont dues à la différence de dilatation entre la faïence et l'émail.

La faience est une matière sensible aux chocs. Il est très important de manipuler les différents composants avec une EXTRE MPRECAUTION. Tous chocs pendant la mise en place de l'appareil pourrait entrainer des dégats irrémédiables.

Mise en PLACE de l'appareil

IMPORTANT Vérifier la qualité de votre plancher d'habitation. Au besoin, réaliser un appui supplémentaire.

Mise en PLACE générale

1. Positionner le socle, la tablette avant et les 2 supports insert avec un écart d'environ 55 cm

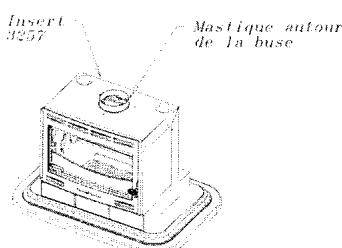

1. Poser l'insert en le centrant sur la tablette avant et en alignant la face arrêtée de la façade avec les carreaux de la tablette.

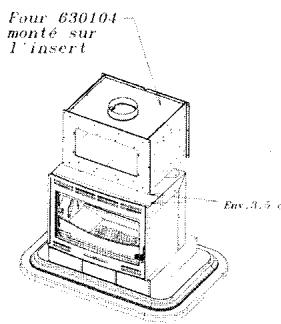

1. Mastiquer le tour de la buse de l'insert, poser le four en emboitant les buses l'une dans l'autre et mettre au moins le four de niveau à l'aide des vis et des contre-écrous situés dessous (du dessus de l'insert au dessous de la façade four environ 3,5cm)

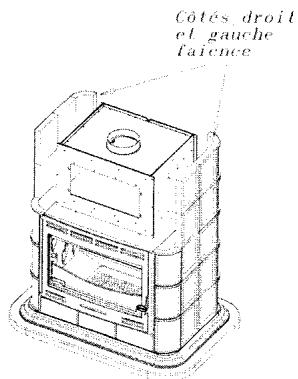

1. Poser les côtes faience droit et gauche (ils doivent passer derrière la façade de l'insert). Accrocher les fils de fer pour les maintenir.

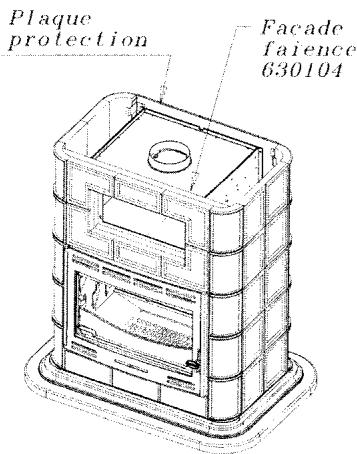

1. Positionner la façade, aligner les faïences au moins et accrocher les fils de fer. Assembler les deux tôles formant la plaque protection derrière et la coulisser entre les côtes faïence.

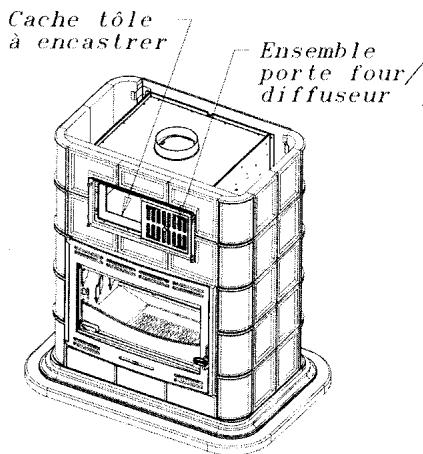

1. Mettre en place l'ensemble porte-four/diffuseur à l'aide des quatre vis par l'intérieur du four. Encastrer le cache en tôle noir devant le four en bas.

1. Poser le dessus et les côtes crois et gauche en faisant attention que le trou de passage du tuyau soit plus à l'avant.

Le raccordement au conduit de cheminée doit s'effectuer à l'aide d'un tuyau, de préférence émaillé, de diamètre 180 mm.

Raccordement au plafond

Raccordement arrêté avec départ vertical

Instructions destinées à l'utilisateur

Les composants en faience sont reliés avec du ciment refractaire. À la livraison, ceux-ci contiennent une quantité d'humidité.

L'installateur a lui aussi utilisé du mastic contenant de l'eau.

C'est pourquoi il est nécessaire d'attendre 8 jours après l'installation avant d'effectuer l'allumage.

Ce premier allumage devra être suivi d’un chargement de bois très modéré pendant la première semaine d’utilisation, ceci pour assurer un séchage très lent et progressif des ciments réfractaires.

L'utilisation normale de l'appareil dès le début de son installation pourrait entraîner la rupture des liaisons en béton réfractaire.

En fonctionnement en allure normale, la poignée ne doit pas être manœuvrée à la main. Utiliser une main froide pour effectuer cette opération.

Pendant le fonctionnement, toujours tenir les portes fermées.

Le chargement s'effectue par la porte avant.

Le réglage de l'allure de combustion s'effectue à l'aide du registre situé sur la porte du brûleur.

• Avant d'utiliser l'appareil, lire la notice et les recommandations avec attention. L'appareil doit être installé dans le respect des réglementations nationales en vigueur dans le pays où est réalisée l'installation. L'installation par un professionnel est vivement recommandée.
• Ne jamais obstruer les entrées d'air prévues. L'appareil doit être raccordé à un conduit de cheminée ne desservant pas d'autres appareils. Il est inadapté pour le fonctionnement sur conduit multiple.
• Ne jamais apporter de modification non autorisée sur l'appareil. L'appareil n'est pas prévu pour fonctionner porte ouverte. Toutes les surfaces de l'appareil sont des surfaces actives, il est impératif de prendre toutes précautions pour éviter les brûlures.
• Prendre toutes précautions pour tenir les enfants et les personnes âgées suffisamment à l'écart pour éviter les accidents.

Allumage - réglage

Ouvrir la porte. - Introduire les matériaux usuels d'allumage, allumer et faire un chargement modéré en laissant l'entrée d'air complètement ouverte. Pour aider à l'allumage, il est possible de laisser la porte entrebaillée quelques minutes. - Quand le feu est bien pris, charger la quantité désirée, fermer la porte et régler la combustion à l'aide du registre de porte.

Remarque:

• Pendant le fonctionnement, éloigner de l'appareil toute matière pouvant être altérée par la chaleur: mobilier, papier, vêtements.

En fonctionnement en allure normale, la poignée ne doit pas être manœuvrée à la main. Utiliser l'outil fourni pour effectuer cette opération. - Pendant le fonctionnement, tenir la porte toujours fermée. Le chargement s'effectue par la porte avant. Le réglage de l'allure de combustion s'effectue à l'aide du thermostat situé à l'arrête droit de l'appareil. Pour l'allure normale, utiliser 3 ou 4 bûches.

Conduite de l'appareil

• Toujours suivre les instructions. Lors des premiers allumages, n'effectuer que des chargements limites pour vérifier la bonne marche de l'ensemble. Augmenter graduellement les charges de bois et ce, sur plusieurs jours.
• Ne pas utiliser l'appareil comme un incinérateur. N'utiliser que le combustible recommandé.
• Ne pas faire fonctionner si la vitre est cassée ou fêlée. Faire procéder à son remplacement avant toute réutilisation.

Après une longue période d'arrêt, s'assurer que le conduit n'est pas obstrué, ainsi que le tuyau de raccordement et les passages des fumées dans l'appareil.

Chargement: recommandations très importantes

Pour effectuer un chargement, il convient que le feu soit suffisamment bas. Ne pas ouvrir la porte si des flammes hautes sont visibles, car lors de l'ouverture de la porte elles risqueraient d'être appelées.

Toujours ouvrir la porte très doucement pour laisser le tirage s'établir et éviter ainsi le refoulement de fumée.

Importance du combustible

Cet appareil doit vous donner entière satisfaction.

Cependant, il ne faut pas oublier qu'un appareil, quel qu'il soit, ne peut que libérer l'énergie contenue dans le combustible qu'il brûle. S'il vous semble que votre appareilCHAUFFE mal, on peut affirmer :

soit que la quantité de combustible brûlé est trop faible,

• soit que le combustible brûlé n'a pas suffisamment d'énergie disponible.

Ne brûler que du bois sec ayant au moins 2 ans d'abatage (36 mois seraient encore nouveaux).

En principe, tous les bois ont le même pouvoir calorifique pour le même poids. Le bois dur sera plus intéressant parcequ'il est plus dense et souvent moins humide.

L'humidité contenue dans le bois varie de 15% pour du bois sec à 50% pour du bois humide. Penser qu'il faudra beaucoup d'énergie pour vaporiser cette eau. Les calories disponibles pour le chauffage seront de 3600 par kilo de bois sec à 15% d'humidité. Elles ne seraient plus que de 1500 par kilo pour du bois à 50% d'humidité.

L'utilisation du bois humide entraînerait, de plus, des condensations dans la cheminée, ce qui l'encrasserait rapidement et risquerait, à terme, de produire des yeux de cheminée.

Decendrage

Vider le cendrier au moins tous les 2 à 3 jours suivant l'utilisation. - Ne jamais laisser les cendres s'amonceler dans le cendrier jusqu'au contact de la grille. Celle-ci ne serait plus refroidie et se déteriorerait rapidement.

Ramonage

Faire ramoner votre cheminée par un professionnel par un moyen mécanique au moins deux fois par an, dont un pendant la saison de chauffe. Un certificat doit vous être remis par l'entrepreneur. Il est également possible d'entretenir les conduits avec un produit adapté. Toutefois, cela n'exclut en rien le ramonage mécanique obligatoire. Vérifier l'appareil et assurez-vous que les joints de porte sont en bon état, les remplacer si nécessaire. Nettoyer complètement l'intérieur de l'appareil sans oublier les carreaux de passage des fumées. Nettoyer le hublot avec le GODIN NET spécial vitre (ref. 0009). - En cas de feu de cheminée fermer le registre d'air et appeler les pompiers.

Entretien

Faire vérifier l'appareil par une personne compétente au moins une fois par an.

Attention

LORS DES PREMIERS ALLUMAGES IL EST NÉCESSAIRE DE FAIRE FONCTIONNER L'APPAREIL À ALLURE MODÉRÉE, AFIN DE PERMETTRÉ AUX PIEÇES DE SE DILATER NORMALEMENT. - LES POIGNÉES SONT CHAUES PENDANT LE FONCTIONNEMENT. UTILISER UNE MAIN FROIDE. - LE GANT NE DOIT ETRE UTILISÉ QUE POUR MANEUVRER LA POIGNée. IL N'EST PAS ADAPTÉ POUR LA MANIPULATION D'OBJETS EN IGNITION.

Ne pas s'inquiéter si des émissions de fumée et une odeur un peu acre se manifestent aux premiers allumages, ceci étant dû à la peinture des différentes pièces. Ces phénomènes peuvent persister plusieurs jours.

Entretien de la fonte

Tout poèle fonte nécessite un minimum d'entretien, après chaque hiver, pendant la saison chaude, afin de préserver sa tenue dans le temps. En effet, lorsqu'un poèle fonctionne, il n'y a aucune possibilité d'oxydation des pièces constituant l'appareil. Elle n'a lieu que pendant un arrêt prolongé. Les pièces fonte s'entretiennent régulièrement à l'aide de pâté à fourneau noir (réf 0012). Celui-ci s'applique à froid, tel un cirage et nécessite, dès qu'il est sec, un lustrage avec un chiffon doux. De la peinture haute température (gris fonte réf 0001) aérosol peut aussi être utilisée pour obtenir une finition plus nette sur les parties extérieures du poèle.

Les poêles tout fonte avec une finition extérieure émaillée nécessitant l'entretien intérieur du foyer.

L'entretien est d'autant plus indispensable dans le cas d'appareils installés dans des maisons occupées occasionnellement.

Tous nos produits d'entretien sont répertoriés dans notre catalogue général (patte à fournaux, peinture, nettoyage des vitres, produits de ramonage, etc.). Vous pouvez vous les procurer par l'entremise de nos revendeurs.

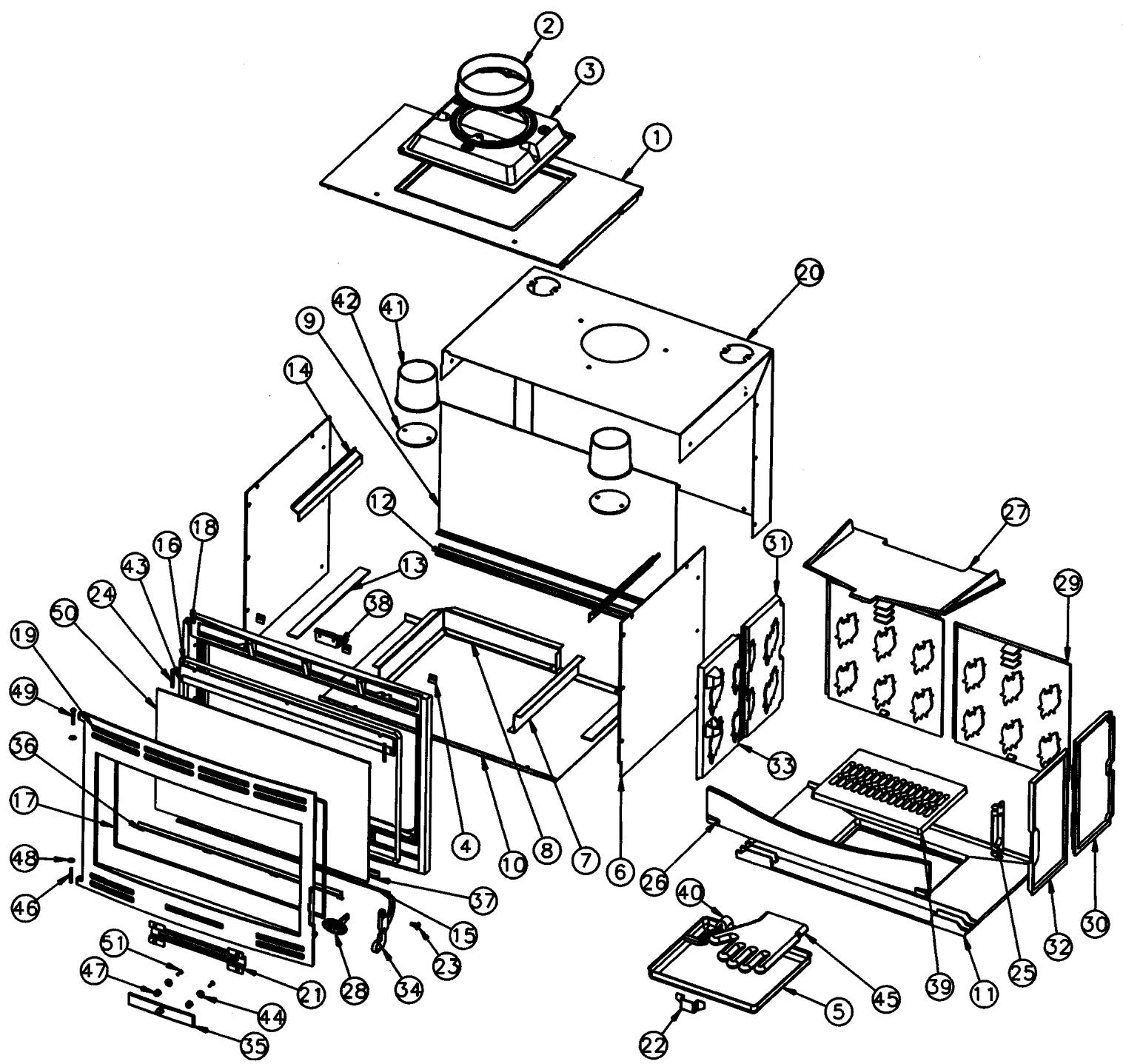

Nomenclature et PIECES détachées

MOTEUR THERMIQUE

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	1	Dessus	2 1101 3151	27	1	Déflecteur	1 0131 3258
02	1	Buse 180 mm	2 4312 3152	28	1	Ecusson	1 8501 3258
03	1	Taque	1 1413 3152	29	2	Plaque arrière foyer	1 0160 3258
04	3	Fixe vitre	1 2071 3152	30	1	Plaque foyer arrière droite	1 0168 3258
05	1	Bac cendres	1 3304 3157	31	1	Plaque foyer arrière gauche	1 0167 3258
06	2	Côté	1 2317 3157	32	1	Plaque foyer avant droite	2 0166 3258
07	1	Côté droit tiroir cendres	1 1337 3157	33	1	Plaque foyer avant gauche	1 0165 3258
08	1	Côté gauche tiroir cendres	1 3338 3157	34	1	Poiignée porte chargement	1 2839 3258
09	1	Derrière	1 2401 3157	35	2	Volet réglage air	3 4137 3258
10	1	Fond socle	1 2240 3157	36	1	Elément applique inférieur	1 2819 3258
11	1	Support foyer	2 0367 3158	37	1	Fixe vitre	1 2008 3258
12	1	Equerre arrêté sup. foyer	1 0307 3158	38	1	Support déflecteur avant	1 0129 3268
13	2	Joint côté	1 2343 3158	39	1	Grille	1 0214 366102
14	2	Patte fixation côté interieur	1 2375 3158	40	1	Clé à crochet	1 4101 3720
15	1	Tresse contre porte	1 8850 3257	41	2	Buse ronde dia. 97 mm	1 4312 3726
16	1	Tresse façade	1 8836 3257	42	2	Trappe de nettoyage	1 4230 3736
17	1	Ficelle tresse verre réfrac.	1 8826 3257	43	1	Conduit supérieur air	1 4173 996003
18	1	Façade	3 2101 3257	44	2	Cuvette à vis	00001307833
19	1	Porte chargement	3 2831 3257	45	1	Gant bouclette T10	00001307770
20	1	Boite conduit air	1 3906 3257	46	1	Goupille cannelée 6*40	00001305127
21	1	Guide sécurité	2 4175 3257	47	2	Ressort 961	00001301991
22	1	Naille dendrier	1 3370 3257	48	2	Ressort seul RS6 Starlock	00001307254
23	1	Vis épaulement	1 9250 3258	49	1	Rivet acier TR 6*40	00001305507
24	2	Tresse conduit air	1 8817 3258	50	1	Verre ep4 360*617	00001306042
25	1	Carter droit	1 2778 3258	51	2	Vis TRL 4*16	00001305474
26	1	Chenet	1 0306 3258

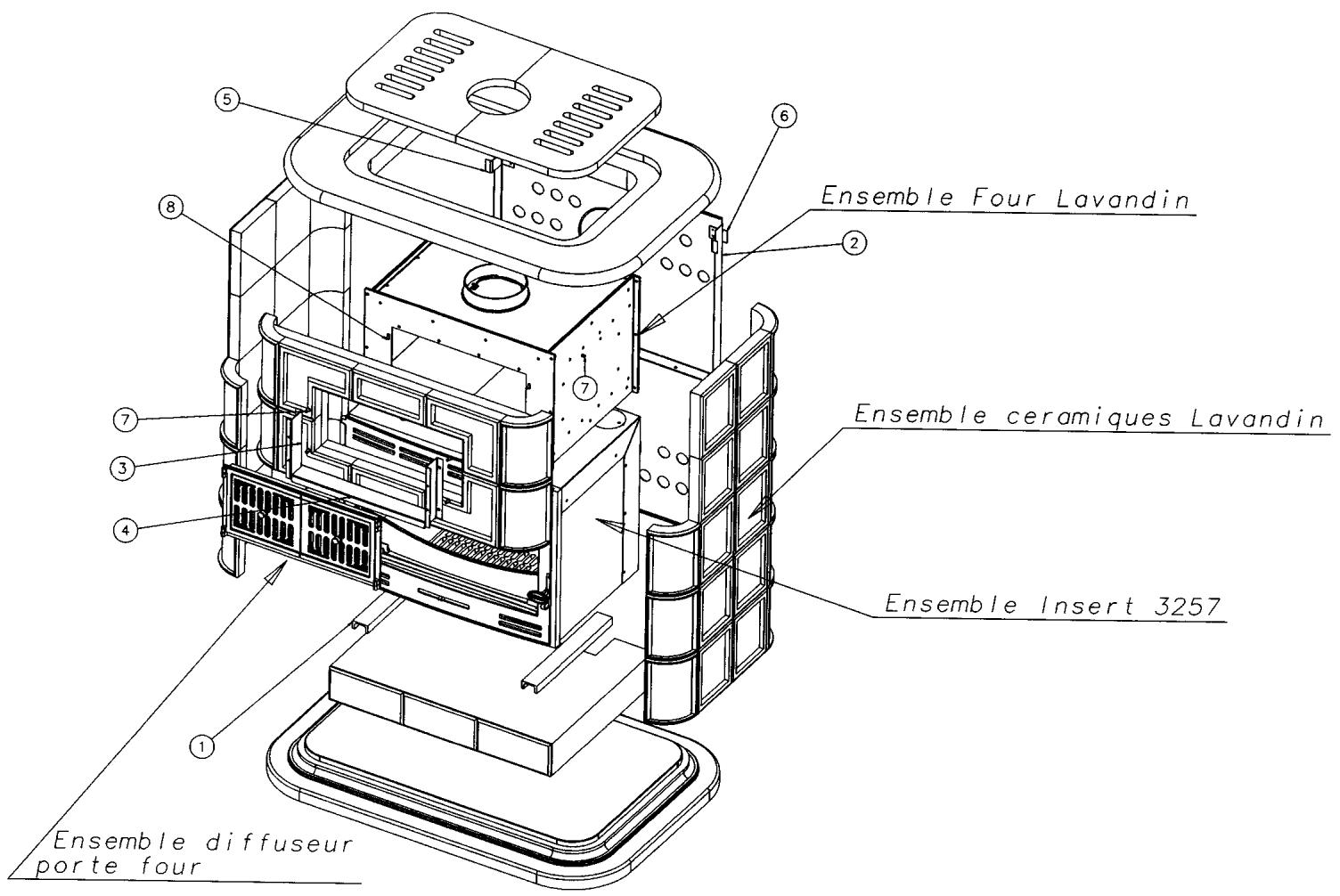

Habillage fonctionnel

N°	Nbre	Désignation	Codification
1	2	Support caisson foyer	1 2590 630104
2	2	Plaque protection derrière	1 2420 630104
3	2	Support de coffre four	1 2584 630104
4	1	U devant de four	1 3103 630104
5	4	Patte fixation derrière	1 2485 630105
6	4	Raccord arrière	1 2455 630105
7	8	Ecrou M5 eurosert (9408 2517)	00001306629
8	4	Vis TH M5x16	00001305960

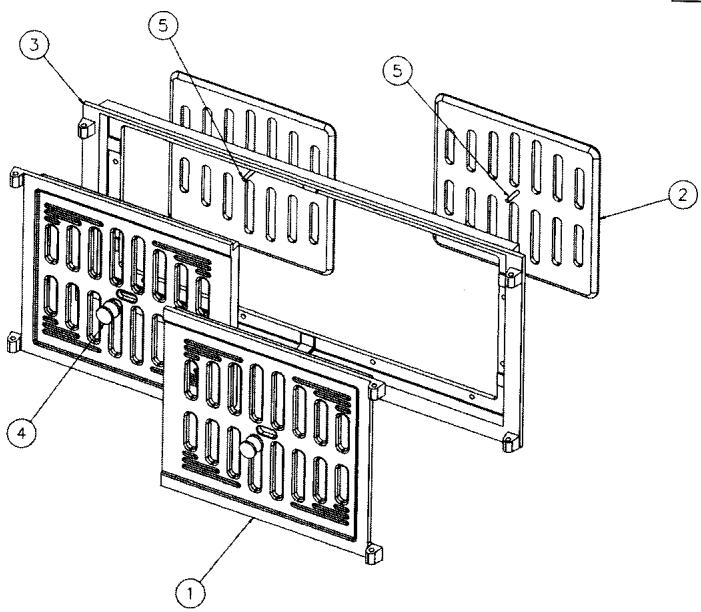

Diffuseur

N°	Nbre	Désignation	Codification
1	2	Diffuseur	L_6538
2	2	Obturator de diffuseur	L_6537
3	1	Support diffuseur	L_6539
4	2	Bouton prise air 18 mm	00001304007
5	2	Vis TH M4x20	0000130

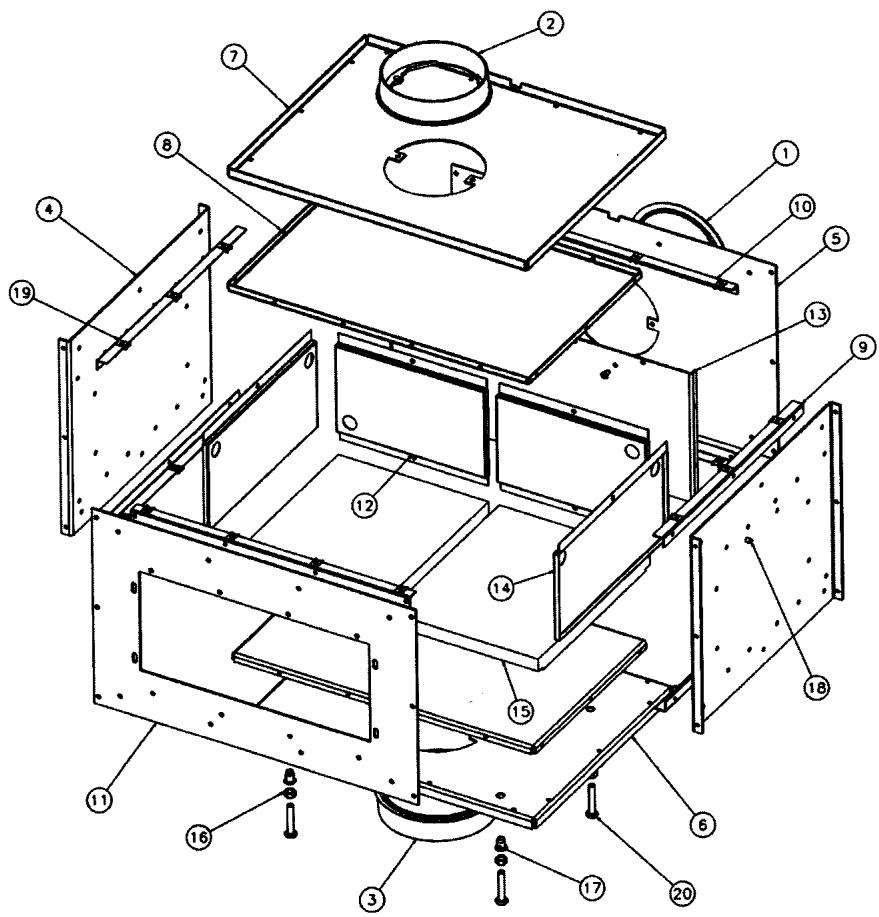

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	1	Trappe de nettoyage	1 4230 3147	11	1	Façade	1 2101 630104
02	1	Buse 180 mm	2 4312 3152	12	2	Fond de four mobile	1 3110 630104
03	1	Buse	2 4312 3168	13	1	Fond four	1 3123 630104
04	2	Côté de four	1 3105 630104	14	2	Plaque côté	1 5920 630104
05	1	Derrière de four	1 1817 630104	15	2	Brique	0000130757
06	1	Dessous four	1 3124 630104	16	4	Ecrou 6 pans 10 brut	00001305036
07	1	Dessus four	1 3111 630104	17	4	Ecrou M10 eurosert	00001307166
08	2	Dessus four interieur	1 3127 630104	18	4	Ecrou M5 eurosert	00001306629
09	4	Equerre côté four	1 3165 630104	19	28	Ecrou rapid nut 0955 M5 (1mm5)	00001304496
10	4	Equerre fond four	1 1816 630104	20	4	Vis TH 10x55/55 ZN noir	00001305244

PIECES De remplacement

Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre

PROFESSIONNEL DE NOTRE MARQUE. Precisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRÊTÉ DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver imperativement même après la date de péremption.

GARANTIE, a conserver impérativement même après la date de péremption. En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.

Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN.

Ne jamais apporter de modifications à l'appareil sans autorisation.

Responsabilite

Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.

Afin d'améliorer constamment la qualité de ses produits, la société GODIN S. A. se réserve le droit de modifier ses appareils sans préavis.

Garantie contratueille GODIN

Tous nos apparels bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifiées sur la notice livrée avec l'appareil. À l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :

• les plaques décor, les plaques de côtés, les grilles et sols foyers,
• les déflecteurs, les chicanes, les clapets, les chenets, le dendrier,
• les briques réfractaires,
• les mécanismes d'articulation, (charnières de porte four des cuisinières, poignées, etc...)
• les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie,
• les organes de contrôle de températures, thermostats de four, résistances, ventilateurs, chaleur tournante des cuisinières gaz, électricité,
• les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul,
• les brûleurs des catalyseurs bois charbon.

Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.

Certaines pièces bénéficient d'une garantie de durée supérieure :

3 ans sur le corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.

Les inserts bois (foyer fermé bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure numérotées ci-dessus qui sont garanties 1 an).

Notre garantie se limite à l'échange de l'objet reconnu défectueux par notre service après-vente.

Elle exclut toute indemnité, dommages et intérêts, frais de main-d'œuvre et transport.

Au cas où la réparation ou l'échange s'avérait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au service après-vente.

Ne sont pas couverts par la garantie : les VITRES de nos appareils

En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de la garantie.

De même que les joints, qui sont considérés comme pièces d'usure, sont exclus de la garantie.

La garantie NE prendra PAS EFFET lorsque :

• Les avaries qui résultataient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices;
• Les détériorations de piè épression non conforme, choc thermique, etc.);
• Les anomalies, déteriorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur;
• été construit; c'est le cas par exemple du non respect de nos notices techniques (mauvais raccordement électrique, fontiennent à sec d'une chaudière, etc.).
• Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non agréées par la S. A. GODIN ou réalisations par des pièces de rechanges non d'origine ou non agréées par le constructeur;

L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S. A. GODIN.

En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).

Dans un souci constant d'améliorer nos fabrications, nous nous réservons de modifier sans préavis nos appareils.

Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.

En cas d'appoint en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.

Chaudières - Cuisinières - Appareils de chauffage - Fonderie GODIN S. A. - 532, rue Sadi Carnot - 02120 GUISE - France

Nous vous rappelons que le Service Après-Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers. Tout client particulier s'adressant directement à notre société, sera renvoyé automatiquement chez son revendeur, et devra s'adresser après lui, pour tout problème de Service Après-Vente ou commercial.

FICHE De control

Nom et adresse du distributeur	BENEFICIAIRE DE LA GARANTIE :
	ADRESSE :
	Tél. :Date de mise à disposition :Date d'installation :
Tél :	Le : à :Signature :
LIBELLÉ DES PIEÇES À REMPLACER
Désignation :	Référence :	Observations :
Certificat de contrôle :Type d'Apparéil :Version :Contrôleur :	FICHE DE CONTROLLEVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture porte(s)Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantie
N° de Plaque Signalétique :N° de Garantie :	Présence dendrierPrésence buse départPrésence main froidePrésence étiquette mise en garde
GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE		Date création du document : 19/10/06Révision : ././/.

Imprimerie GRAFIPRIM 02110 Bohain - 11/2008
