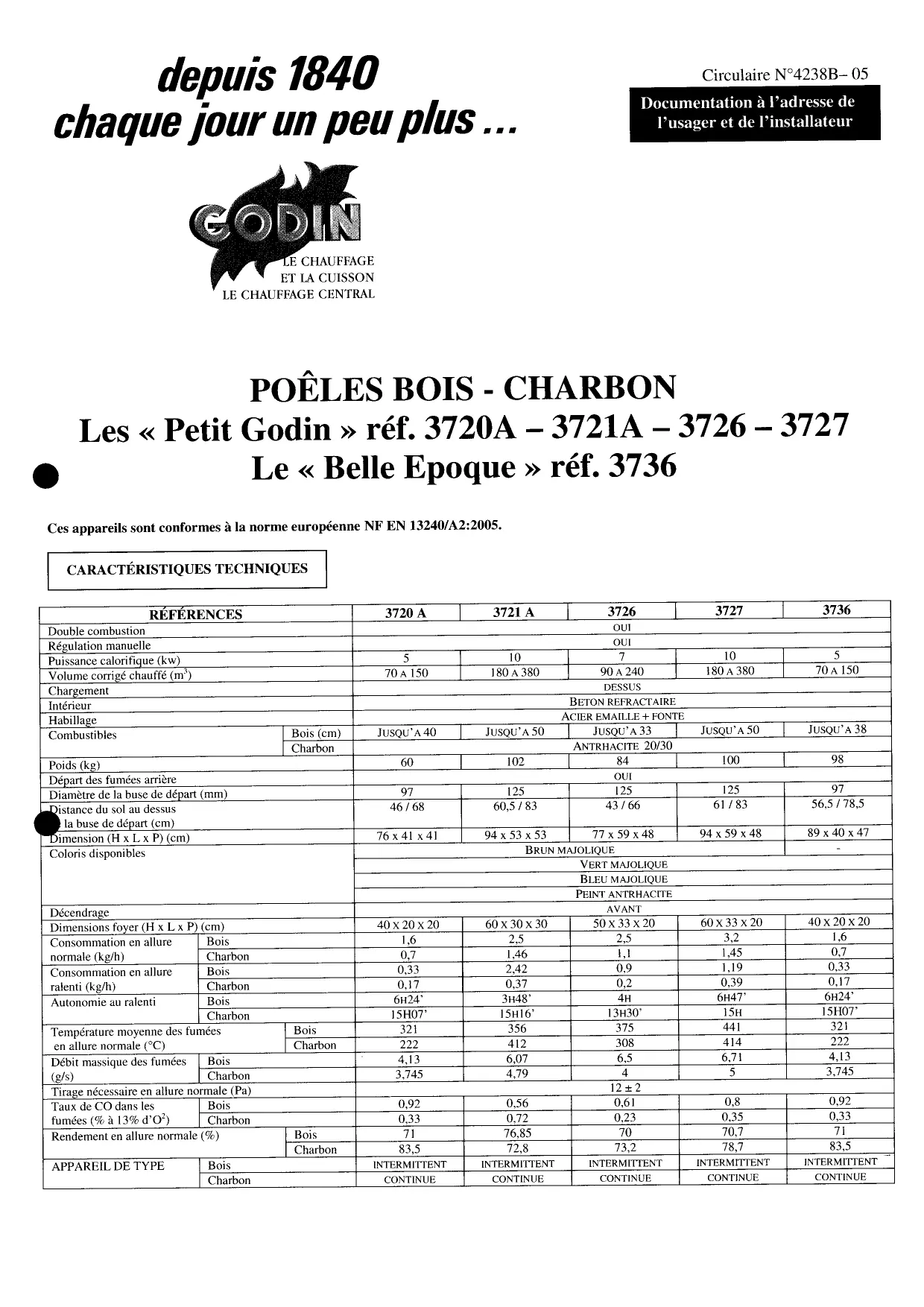

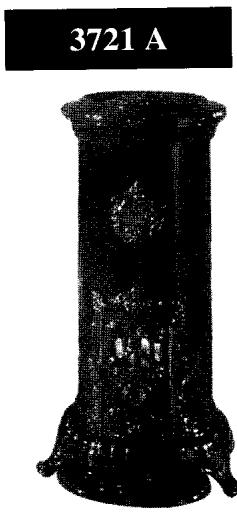

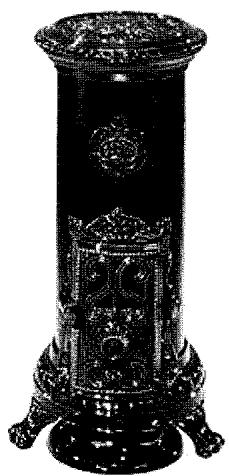

MODE D'EMPLOI 3721A PETIT GODIN

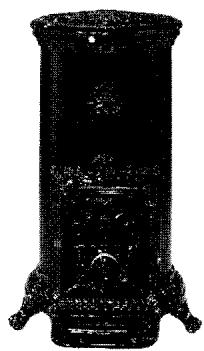

Le « belle époque » ref. 3736
Ces appareils sont conformes à la norme européenne NF EN 13240/A2:2005.
CHARACTERISTIQUES TECHNIQUES
| RÉFERENCES | 3720 A | 3721 A | 3726 | 3727 | 3736 |
| Double combustion | OUI |
| Régulation manuelle | OUI |
| Puissance calorifique (kw) | 5 | 10 | 7 | 10 | 5 |
| Volume corrigé chauffé (m3) | 70 A 150 | 180 A 380 | 90 A 240 | 180 A 380 | 70 A 150 |
| Chargement | DESSUS |
| Intérieur | BETON REFRACTAIRE |
| Habillage | ACIER EMAILLE + FONTE |
| Combustibles | Bois (cm) | JUSQU'A 40 | JUSQU'A 50 | JUSQU'A 33 | JUSQU'A 50 | JUSQU'A 38 | |
| Charbon | ANTRHACITE 20/30 |
| Poids (kg) | 60 | 102 | 84 | 100 | 98 | |
| Départ des fumées arrêté | OUI |
| Diamètre de la buse de départ (mm) | 97 | 125 | 125 | 125 | 97 | |
| Distance du sol au dessusla buse de départ (cm) | 46 / 68 | 60,5 / 83 | 43 / 66 | 61 / 83 | 56,5 / 78,5 | |
| Dimension (H x L x P) (cm) | 76 x 41 x 41 | 94 x 53 x 53 | 77 x 59 x 48 | 94 x 59 x 48 | 89 x 40 x 47 | |
| Coloris disponibles | BRUN MAJOLIQUE | - | |
| VERT MAJOLIQUE |
| BLEU MAJOLIQUE |
| PEINT ANTRHACITE |
| Décendrage | AVANT |
| Dimensions foyer (H x L x P) (cm) | 40 x 20 x 20 | 60 x 30 x 30 | 50 x 33 x 20 | 60 x 33 x 20 | 40 x 20 x 20 | |
| Consommation en allurenormale (kg/h) | Bois | 1,6 | 2,5 | 2,5 | 3,2 | 1,6 | |
| Charbon | 0,7 | 1,46 | 1,1 | 1,45 | 0,7 | |
| Consommation en allureralenti (kg/h) | Bois | 0,33 | 2,42 | 0,9 | 1,19 | 0,33 | |
| Charbon | 0,17 | 0,37 | 0,2 | 0,39 | 0,17 | |
| Autonomie au ralenti | Bois | 6H24' | 3H48' | 4H | 6H47' | 6H24' | |
| Charbon | 15H07' | 15H16' | 13H30' | 15H | 15H07' | |
| Température moyenne des fuméesen allure normale (°C) | Bois | 321 | 356 | 375 | 441 | 321 | |
| Charbon | 222 | 412 | 308 | 414 | 222 | |
| Débit massique des fumées(g/s) | Bois | 4,13 | 6,07 | 6,5 | 6,71 | 4,13 | |
| Charbon | 3,745 | 4,79 | 4 | 5 | 3,745 | |
| Tirage nécessaire en allure normale (Pa) | 12 ± 2 |
| Taux de CO dans lesfumées (% à 13% d'O2) | Bois | 0,92 | 0,56 | 0,61 | 0,8 | 0,92 | |
| Charbon | 0,33 | 0,72 | 0,23 | 0,35 | 0,33 | |
| Rendement en allure normale (%) | Bois | 71 | 76,85 | 70 | 70,7 | 71 | |
| Charbon | 83,5 | 72,8 | 73,2 | 78,7 | 83,5 | |
| APPAREIL DE TYPE | Bois | INTERMITTENT | INTERMITTENT | INTERMITTENT | INTERMITTENT | INTERMITTENT | |
| Charbon | CONTINUE | CONTINUE | CONTINUE | CONTINUE | CONTINUE | |
Instructions destinées à l'installateur
- Toujours respecter les règles en vigueur dans le pays où l'appareil est installé. En France, le système d'évacuation des produits de combustion doit être réalisé en conformité avec le DTU 24.1 de Février 2006. Sasser dabd de la bonne qualité du conduit de cheminée. Son rôle est primordial. Il va conditionner le résultat final en assurant l'alimentation du foyer en air primaire et extraire les gaz de combustion.
La plupart des désagréments que vous pourriez rencontrer à l'utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point...
Il ne faut pas se référer aux résultats obtenus avec un précédent appareil dont les besoins en air pouvaient être très différents...
- Une bonne cheminée doit être construite en matériau peu conducteur de la chaleur et ne pas se refroidir facilement. Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le dimensionnement du conduit de fumée suivant la norme EN 13384.1 autorise cette dimension. Dès que cela est possible, nous conseillons l'utilisation d'un conduit ayant un diamètre intérieur de 180 mm. Toute diminution de cette section, même en sortie, ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait des refoulements dans la pièce au moment de l'ouverture de la porte. La cheminée doit avoir son origine dans la pièce où est installé l'appareil.
- Les clapets de tirage sont interdits. Le conduit doit être parfaitement étanche. Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c'est-à-dire résistant au feu de cheminée. Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la température déclarée pour l'appareil, quel que soit le mode raccordement. Sa hauteur ne doit pas être inférieure à 5 mètres et il doit déboucher convenablement à l'air libre à 0,40 m au moins au-dessus du faîte ou de tout autre obstacle situé à moins de 8 mètres du conduit.
- Les dévoiements éventuels doivent être très couverts. Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement médiocre.
Si la dépression est trop importante, prévoir la pose d'un modérateur de tirage. Si la dépression est insuffisante, respecter les caractéristiques du conduit prescrites dans ce paragraphe.
Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s'établit pas normalement. Dans ce cas, il y a lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon.
Tout tubage doit être conforme au DTU 24.1. Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que seul un professionnel est apte à définir.
- Supprimer les poteries qui ne doivent pas une section de sortie d'au moins 2,5dm² Il est recommendé qu'une trappe de ramonage bien etanche soit placée 50 cm environ au dessous de l'axe du tuyau de fumée.
- Avant d'envisager le raccordement, il convient de s'assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un ramonage.
- Les appareils doivent être installés conformément aux specifications des D. T. U en vigueur, l'installation par un professionnel qualifié est recommandée. Toutes les règlementations nationales et locales doivent être respectées.
- Les extracteurs utilisés dans la même pièce ou dans le même espace que l'appareil peuvent perturber dangereusement le fonctionnement de celui-ci. Le fonctionnement simultané d'autres appareils dans le même espace que l'appareil peut générer des perturbations de tirage.
- Ne jamais obstruer les entrées d'air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l'appareil utilise de l'air qu'il préleve dans la pièce et il convient d'assurer son alimentation par un apport extérieur suffisant.
- Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple. La buse est montée en usine, fixe à l'arrière (si raccordement arrêté possible). Vous pouvez raccorder directement au conduit par l'intermédiaire d'un tuyau horizontal. Vous pouvez également raccorder par le dessus et dans ce cas, permuter la buse et le tampon.
Important :
Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire, placer une plaque de répartition de charge, ou prendre toute mesure adéquate nécessaire. Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement à l'aide d'une plaque incombustible dépassant la face de l'appareil d'au moins 40 cm. Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le tirage. Le mur arrière ne doit pas comporter d'éléments combustibles. Dans le cas contraire, il convient de le protéger efficacement (utilisation de matériaux classés Mo ou A2-s1, d0). Une distance de sécurité aux matériaux combustibles arrêtée de 30 cm au moins doit être respectée. - Les murs situés à gauche ou à droite de l'appareil doivent être écartés de l'appareil de 30 cm au moins, s'ils sont constitués de matériaux combustibles. Dans le cas d'un poêle traditionnel, le plafond doit être situé au moins à 80 cm du dessus de l'appareil. L'appareil rayonne naturellement et nous vous conseillons d'éloigner tout matériel combustible (chaises en bois, canapés,...) se trouvant face à l'avant de l'appareil au minimum de 150 cm.
Raccordement au CONDUT de cheminée
Il convient de raccorder l'appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de raccordement et du conduit de cheminée de tout matériel combustible (A) doivent être conformes aux exigences de cette norme. Elles dépendent notamment du type de conduit, de sa résistance thermique, de sa classe de température. Aucune jonction ne doit se situer dans l'épaisseur du plancher (prévoir le déport B).
Exemple d'un raccordement au conduit de cheminée
Principe de raccordement général pour buse dessus ou arrière (si possible)
Instructions destinées à l'utilisateur
- Avant d'utiliser l'appareil, lire la notice et les recommandations avec attention. L'appareil doit être installé dans le respect des réglementations nationales en vigueur dans le pays où est réalisée l'installation. L'installation par un professionnel est vivement recommandée.
- Ne jamais obstruer les entrées d'air prévues. L'appareil doit être raccordé à un conduit de cheminée ne desservant pas d'autres appareils. Il est inadapté pour le fonctionnement sur conduit multiple.
Ne jamais apporter de modification non autorisée sur l'appareil.
L'appareil n'est pas prévu pour fonctionner porte ouverte. Toutes les surfaces de l'appareil sont des surfaces actives (chaudes), il est impératif de prendre toutes précautions pour éviter les brûlures. - Prendre toutes précautions pour tenir les enfants et les personnes âgées suffisamment à l'écart pour éviter les accidents.
Alimentation en air
L'appareil prélevé l'air dont il a besoin dans la pièce où il se trouve. Aussi faut-il toujours s'assurer que celui-ci peut être prélevé en quantité suffisante. - Une partie de cet air est utilisée en « air primaire » tandis qu'une autre partie est canalisée sur l'avant pour être utilisée en « air secondaire » et parachever la combustion et limiter l'encrassement de la vitre. La quantité d'air utilisée pour la combustion doit être compensée par un apport d'air extérieur (prévoir une grille d'aération).
Allumage - réglage
Bien nettoyer l'appareil. Ouvrir la porte du foyer. S'assurer que la grille de fond et la grille de face sont bien en place.
Introduire les matières aux usuals d'allumage par le tampon d'allumage.
Allumer par la grille de face et placer la valve de réglage d'air en ouverture complète.
Lorsque le bois est bien enflammé, mettre dessus 2 ou 3 kg de combustible. - Après 15 à 20 minutes, charger l'appareil, puis au bout de 20 à 30 minutes, ramener la valve de réglage au repère choisi.
Pour les 3720A, 3721A, 3726 et 3727, le réglage s'effectue par la valve qui se trouve sur la porte foyer-cendrier, à savoir :
1½ à 1 tour : ralenti - 2 à 4 tours : allure normale - 4 à 7 tours : vif et très vif.
Pour le 3736, le réglage s'effectue par le volet situé sur la porte de distributeur :
1/4 : allure ralenti - 1 à 2 : allure normale - 2 à 4 tours : allure vivo.
- Avant le chargement pour la nuit, constituer une réserve de braise de 8 à 10 cm de hauteur donnant un feu clair.
- Charger ensuite environ jusqu'à 2/3 de la hauteur du foyer. et faire un chargement modéré en laissant l'entrée d'air complètement ouverte.
Remarque:
Pendant le fonctionnement, éloigner de l'appareil toute matière pouvant être altérée par la chaleur: mobilier, papier, vêtements.
- En fonctionnement en allure normale, la poignée ne doit pas être manœuvrée à la main. Utiliser le gant pour effectuer l'opération. De plus, la chambre de combustion et le compartiment du cendrier doivent rester fermés pour éviter le refoulement des fumées, sauf lors de l'allumage, du rechargement ou de l'enlèvement des résidus.
- Pendant le fonctionnement, tenir la porte toujours fermée.
NOTA : La durée du ralenti va dépendre du bois utilisé et du tirage. Ne pas charger plus de 25 cm de hauteur de combustible.
Conduite de l'appareil
- Toujours suivre les instructions. Lors des premiers allumages, n'effectuer que des chargements limites pour vérifier la bonne marche de l'ensemble. Augmenter graduellement les charges de bois et ce, sur plusieurs jours.
- Ne pas utiliser l'appareil comme un incinérateur. N'utiliser que le combustible recommandé.
- Ne pas faire fonctionner si la vitre est cassée ou fêlée. Faire procéder à son remplacement avant toute réutilisation. Nous vous recommandons de contacter votre revendeur pour le remplacement de la vitre contre facturation. Nous insistons sur la nécessité de remplacer en même temps les joints de porte et de vitre et de ne pas la serrer trop fort au remontage afin de permettre sa dilatation.
- Après une longue période d'arrêt, s'assurer que le conduit n'est pas obstrué, ainsi que le tuyau de raccordement et les passages des fumées dans l'appareil.
Chargement : recommandation très importante
Pour effectuer un chargement, il convient que le feu soit suffisamment bas. Ne pas ouvrir la porte si des flames hautes sont visibles, car lors de l'ouverture de la porte elles risqueraient d'être appelées.
Toujours ouvrir la porte très doucement pour laisser le tirage s'établir et éviter ainsi le refoulement de fumée.
Importance du combustible
Cet appareil doit vous donner entière satisfaction. Cependant il ne faut pas oublier qu'un appareil quel qu'il soit ne peut que libérer l'énergie contenue dans le combustible qu'il brûle.
S'il vous semble que votre appareil chauffe mal, on peut affirmer que :
- Soit la quantité de combustible brûlé est trop faible.
- Soit le combustible brûlé n'a pas suffisamment d'énergie disponible.
Ne brûler que du bois sec ayant au moins 2 ans d'abatage (36 mois seraient encore). Nous vous conseillons fortement l'utilisation de bois labellisé NF bois de chauffage.
En principe, tous les bois ont le même pouvoir calorifique pour le même poids. Le bois dur sera intéressant parce qu'il est plus dense et souvent moins humide.
L'humidité contenue dans le bois varie de 15% pour du bois sec à 50% pour du bois humide. Penser qu'il faudra beaucoup d'énergie pour vaporiser cette eau.
L'énergie disponible pour le chauffage sera de 4,16 Wh par kilo de bois sec. Elle ne serait plus que de 1,73 Wh pour du bois à 50% d'humidité.
L'utilisation du bois humide entraînerait, de plus, des condensations dans la cheminée, ce qui l'encrasserait rapidement et risquerait, à terme, de produire des yeux de cheminée.
Decendrage
Vider le cendrier au moins tous les 2 à 3 jours suivant l'utilisation. Cette opération doit se faire avec une précaution, en prenant bien soin d'utiliser le gant pour transporter le cendrier et la clé à crochet pour manœuvrer le tiroir. - Ne jamais laisser les cendres s'amonceler dans le cendrier jusqu'au contact de la grille. Celle-ci ne serait plus refroidie et se déteriorerait rapidement.
Ramonage
Faire ramoner le réervoir et la cheminée par un professionnel par un moyen mécanique au moins deux fois par an, dont un pendant la saison de chauffe. Un certificat doit être remis par l'entrepreneur. Il est également possible d'entretenir les conduits avec un produit adapté. Toutefois, cela n'exclut en rien le ramonage mécanique obligatoire. Vérifier l'appareil et assurez-vous que les joints de porte sont en bon état, les remplaçer si nécessaire. Nettoyer complètement l'intérieur de l'appareil sans oublier les carreaux de passage des fumées. Nettoyer le hublot avec le GODIN NET spécialiste (réf. 0009). - En cas de feu de cheminée, fermer le registre d'air et appeler les pompiers.
Entretien
Faire vérifier l'appareil par une personne compétente au moins une fois par an.
Attention
LORS DES PREMIERS ALLUMAGES IL EST NÉCESSAIRE DE FAIRE FONCTIONNER L'APPAREIL À ALLURE MODÉRÉE, AFIN DE PERMETTRÉ AUX PIEÇES DE SE DILATER NORMALEMENT. - LES POIGNÉES SONT CHAUDES PENDANT LE FONCTIONNEMENT. UTILISER LE GANT (si fourni). - LE GANT NE DOIT ÉTRE UTILISÉ QUE POUR MANEUVRER LA POIGNée. IL N'EST PAS ADAPTE POUR LA MANIPULATION D'OBJETS EN IGNITION. IL N'EST PAS ÉTANCHE AUX LIQUIDES. NE PAS UTILISER CONTRE LES RISQUES CHIMIQUES. VEILLER A DEPOSER VOTRE GANT APRES CHAQUE UTILISATION A UN ENDROIT DEPOURVU DE RESIDUS DE COMBUSTION (Cendres) ET NON CHAUD.
Ne pas s'inquiéter si des émissions de fumée et une odeur un peu acre se manifestent aux premiers allumages, ici étant du à la peinture des différentes pièces. Ces phénomènes peuvent persister plusieurs jours.
Le fut des appareils PETIT GODIN est recouvert d'une couche d'email vitrifié, ne nécessitant pas d'entretien particulier.
Il faut cependant prendre garde à ne jamais opérer le nettoyage lorsquell'appareil est chaud.
Il convient de contrôler au moins une fois par saison l'état des briques de foyer. Toutefois, nous insistons sur le fait qu'une fente très fine ne perturbe en rien le bon fonctionnement de l'appareil. Le changement s'impose dès que la brique se détériore.
Les couvercles écrous des 3720A et 3721A, ainsi que les joints de foyer des 3726 et 3727 sont des pièces d'usure.
La vérification de leur bon état doit être effectuée après chaque saison de chauffe.
L'émail craquelé ou fendillé n'est pas reconnu comme étant une cause de dépréciation de l'appareil. Il est en effet impossible dans certains cas, d'éviter ces craquelures (tressaillures en terme de métier) qui sont dues à une différence de dilatation entre le métal et l'émail.
Ces prescriptions vous aideront à obtenir du matériel le rendement maximal dans les conditions d'emploi habituelles.
Si des problèmes particuliers relatifs à votre appareil venaient à se poser, n'hésitez pas à faire appel à votre fournisseur qui, comme lors de la mise en place, vous donnera tous les conseils nécessaires.
Les pièces en fonte peint anthracite doivent être entretenues à l'aide de pâte à fournaux type GODIN/NET pâté réf. 0013. Celle-ci s'applique à froid, tel un cirage et nécessite, dès qu'elle est sèche, un lustrage avec un chiffon doux.
Cet entretien doit être fait au moins une fois par an, notamment lorsque l'appareil n'est pas utilisé pendant un certain laps de temps (pendant la période estivale par exemple).
Les pièces en fonte émaillée sont à entretenir avec une éponge douce et le GONDIN/NET émail ref. 0014.
Mise en garde particulière concernant la porte foyer :
Nos portes sont équipées sur leurs axes de vis pointeau ou de rondelles freins.
ITTENTION : Lors du démontage évientuel de la porte par votre installateur (remplacement de la vitre,...) il est important de REPLACER sur les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d'origine.
Démontage des pièces susceptibles de remplacement
GRILLE DE FACE :
Soulever légerement pour la dégager du crochet et abaisser horizontalement pour l'enlever, soulever la partie gauche pour dégager le tourillon et dégager ensuite le tourillon de droite. Au remontage, engager d'abord le tourillon de droite.
GRILLE DE FOND:
Abaisser la grille de face. Enlever l'anneau de la tirette de grille en le dévissant. Soulever la grille en l'inclinant et tourner pour dégager la tige de descendrage. Sortir la grille et la tige par l'ouverture de la porte de foyer.
JOINT DE FOYER:
Lors du remontage, noyer le joint de foyer et les vis dans du mastic refractaire. Laisser sécher 48 heures.
GRILLE DE BUSE:
3720A et 3736: Démonter la boîte à fumée qui est fixée par 4 vis. Sortir la grille de buse. Bien remastiquer au remontage.
PIECES De remplacement
Pare de longues années le remplacement de certaines pièces s'avère nécessaire; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRIÈRE DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement tout pièce de remplacement et procéder aux réparations nécessaires.
Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN S. A.
Ne jamais apporter de modifications à l'appareil sans autorisation.
Responsabilite
Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.
Afin d'améliorer constamment la qualité de ses produits, la société GODIN S. A. se réserve le droit de modifier ses appareils sans préavis.

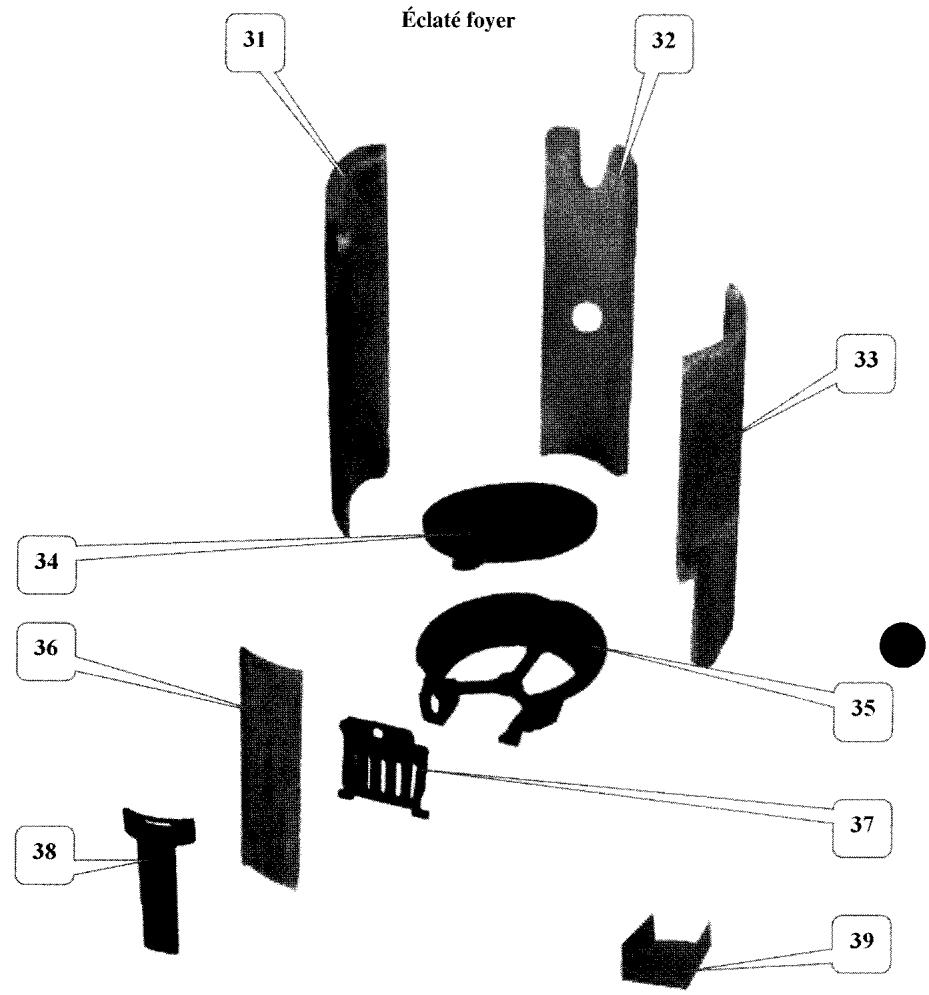

3720 A
| Repère | Désignation | Codification |
| 31 | Brique côte gauche | 00001306165 |
| 32 | Brique arrière | 00001306163 |
| 33 | Brique côte droit | 00001306164 |
| 34 | Grille charbon | 10218373653 |
| 35 | Support foyer | 10367373653 |
| 36 | Brique avant | 00001306166 |
| 37 | Grille devant | 10221372053 |
| 38 | Conduit d'air | 14112212200 |
| Ficelle céramique trésseée conduit d'air | 18817372000 |
| 39 | Tiroir cendres | 13315372053 |

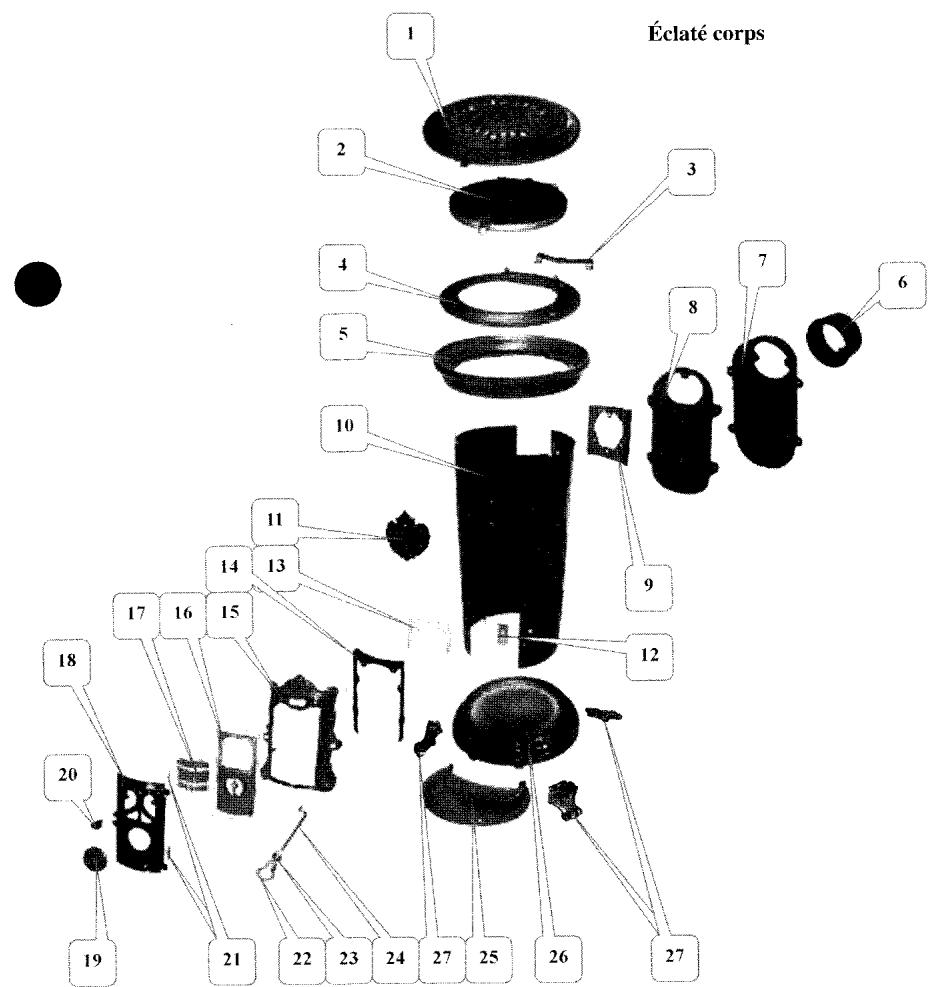

Eclaté corps
| Repère | Désignation | Codification |
| 1 | Couvercle (préciser la couleur) | 212012122.. |
| 2 | Tampon de chargement | 11440372053 |
| 3 | Crapaudine porte chargement | 11147212253 |
| 4 | Dessus foyer | 11113373053 |
| 5 | Pare combustible | 10356373601 |
| 6 | Chapiteau (préciser la couleur) | 111103730.. |
| 7 | Fût | 10336372061 |
| 8 | Devant boîte à fumée | 14383373601 |
| 9 | Grille boîte à fumée | 14305373600 |
| 10 | Semelle boîte à fumée | 14303373653 |
| 11 | Boîte à fumée | 14301373653 |
| 12 | Trappe de nettoyage | 14230373653 |
| 13 | Buse ronde D : 97 | 14312372653 |
| 14 | Ecussion (préciser la couleur) | 185013730.. |
| 15 | Couvre écoul | 10319212201 |
| 16 | Pieds (préciser la couleur) | 126152122.. |
| 17 | Patte de fixation | 19185372097 |
| 18 | Raccord devant de foyer | 10359212253 |
| 19 | Devant de foyer (préciser la couleur) | 103263720.. |
| Ficelle céramique tressée devant foyer | 18818372000 |
| 20 | Semelle porte foyer | 12866372053 |
| 21 | Jeu de verre G4 984 | 00001304568 |
| 22 | Goupille 6x40 | 00001305127 |
| 23 | Porte foyer (préciser la couleur) | 128613720.. |
| Ficelle céramique tressée porte foyer | 18814372000 |
| 24 | Valve réglage d'air (préciser la couleur) | 141363730.. |
| 25 | Vis de fermeture TM | 00001301165 |
| 26 | Anneau dégrillage | 10301212153 |
| 27 | Guide tige décendrage | 00001304477 |
| 28 | Tige de descendrage | 10377212200 |
| 29 | Bavette (préciser la couleur) | 122012122.. |
| 30 | Fond (préciser la couleur) | 122053730.. |

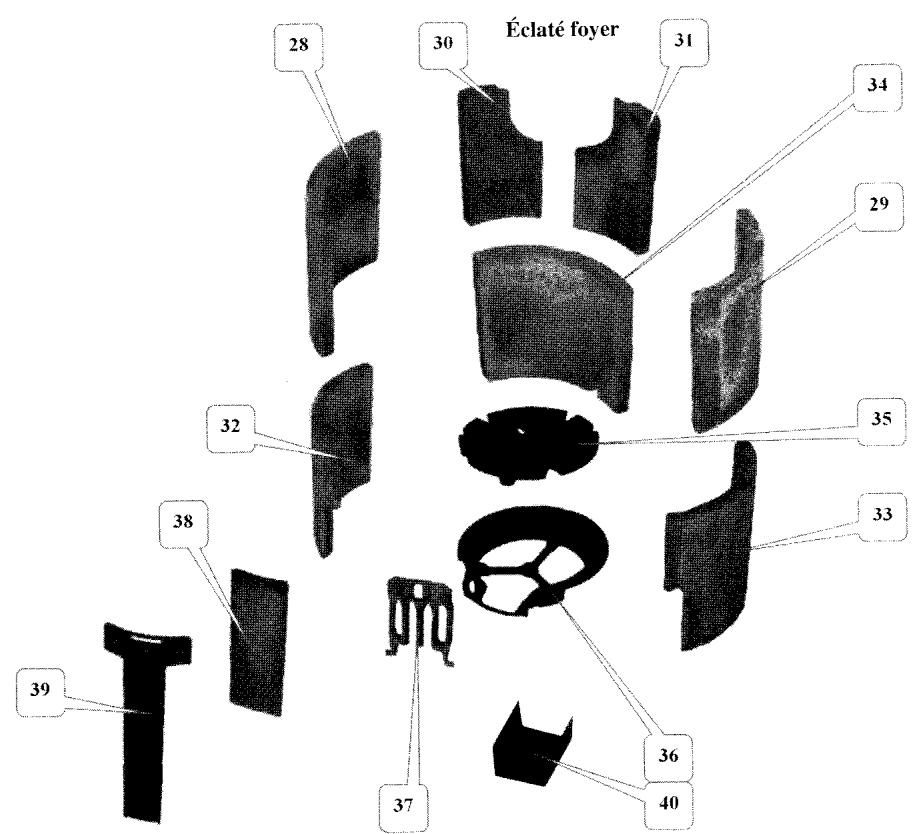

| Repère | Désignation | Codification |
| 8 | Brique côte gauche supérieure | 00001306171 |
| 9 | Brique côte droit supérieure | 00001306172 |
| 30 | Brique arrière supérieure gauche | 00001306176 |
| 31 | Brique arrière supérieure droite | 00001306175 |
| 32 | Brique côte gauche inférieure | 00001306173 |
| 33 | Brique côte droit inférieure | 00001306174 |
| 34 | Brique arrière inférieure | 00001306170 |
| 35 | Grille charbon | 10218372153 |
| 36 | Support foyer | 10367372153 |
| 37 | Grille devant | 10221372153 |
| 38 | Brique conduit air supérieur | 00001306177 |
| 39 | Conduit d'air | 14121372100 |
| Ficelle céramique tressée conduit d'air | 18817372100 |
| 40 | Tiroir à cendres | 13315372153 |

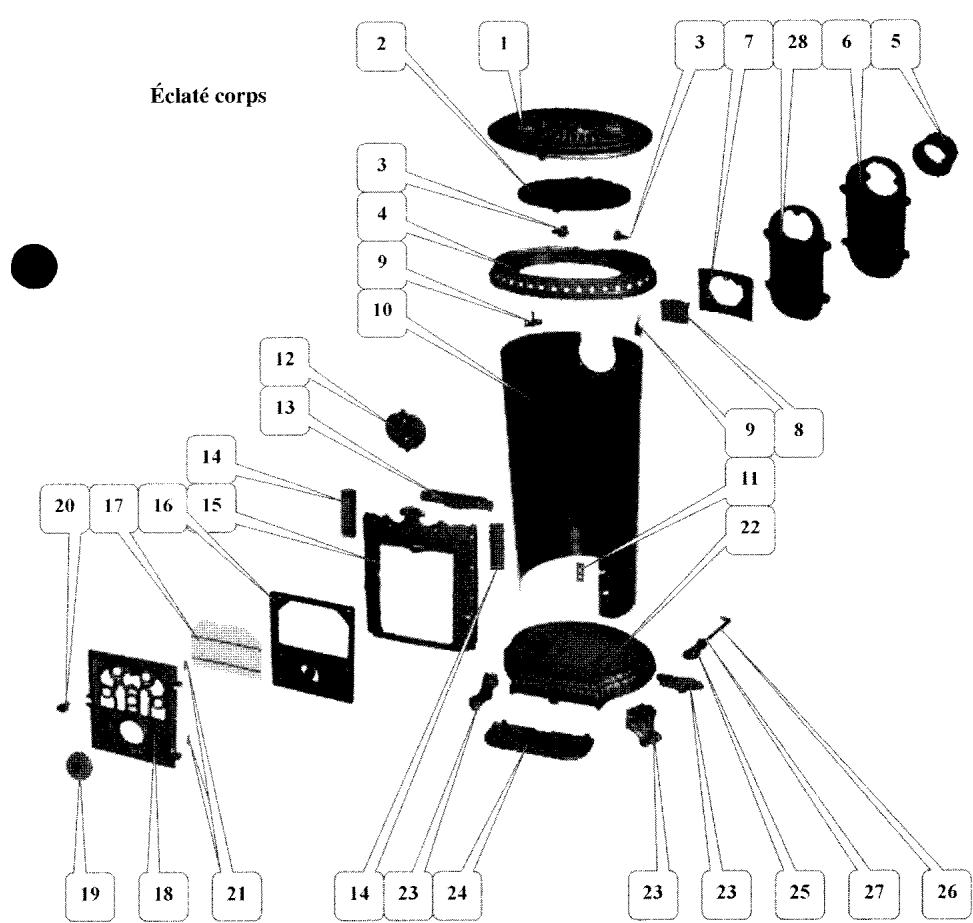

| Repère | Désignation | Codification |
| 1 | Couvercle (préciser la couleur) | 212013721.. |
| 2 | Tampon de chargement | 21440373153 |
| 3 | Crapaudine porte chargement | 11147373100 |
| 4 | Dessus foyer | 11113373153 |
| 5 | Chapiteau (préciser la couleur) | 111103731.. |
| 6 | Buse ronde à oreilles | 14312372153 |
| 7 | Boîte à fumée | 14301372153 |
| 8 | Semelle boîte à fumée | 24303372153 |
| 9 | Raccord boîte à fumée | 14367372153 |
| 10 | Fût | 10336372161 |
| 11 | Ecusson (préciser la couleur) | 185013721.. |
| 12 | Patte de fixation | 19185372096 |
| 13 | Couvre écoul | 10319012453 |
| 14 | Raccord devant foyer | 10359012453 |
| 15 | Devant de foyer | 103263721.. |
| 16 | Semelle portefoyer | 12866372153 |
| 17 | Jeu de verreFicelle céramique tressée verre réfractaire | 0000130460018816372100 |
| 18 | Porte foyer (préciser la couleur)Ficelle céramique tressée portefoyer | 128613721..18814372100 |
| 19 | Valve réglage air (préciser la couleur) | 141363721.. |
| 20 | Vis de fermeture | 00001301165 |
| 21 | Goupille cannelée 6x40 | 00001305127 |
| 22 | Anneau dégrillage | 10301212153 |
| 23 | Guide tige décene drainage | 00001304477 |
| 24 | Tige décene drainage | 10377373600 |
| 25 | Bavette (préciser la couleur) | 122013721.. |
| 26 | Fond (préciser la couleur) | 122053721.. |
| 27 | Pieds (préciser la couleur) | 126152122.. |
Eclatedoyer
| Repère | Désignation | Codification |
| 71 | Brique arrêté supérieur gauche | 00001306180 |
| 72 | Brique arrêté supérieur droit | 00001306179 |
| 73 | Brique gauche inférieure | 00001306182 |
| 74 | Brique avant | 00001306178 |
| 75 | Brique croîte inférieure | 00001306181 |
| 76 | Corbeille | 10201373453 |
| 77 | Grille charbon ovale | 10218372753 |
| 78 | Support foyer ovale | 10367372753 |
| 79 | Conduit d'air | 14112372600 |
| 80 | Grille de devant | 20221372753 |
| 81 | Tiroir cendres | 13315372653 |
Eclatedoyer

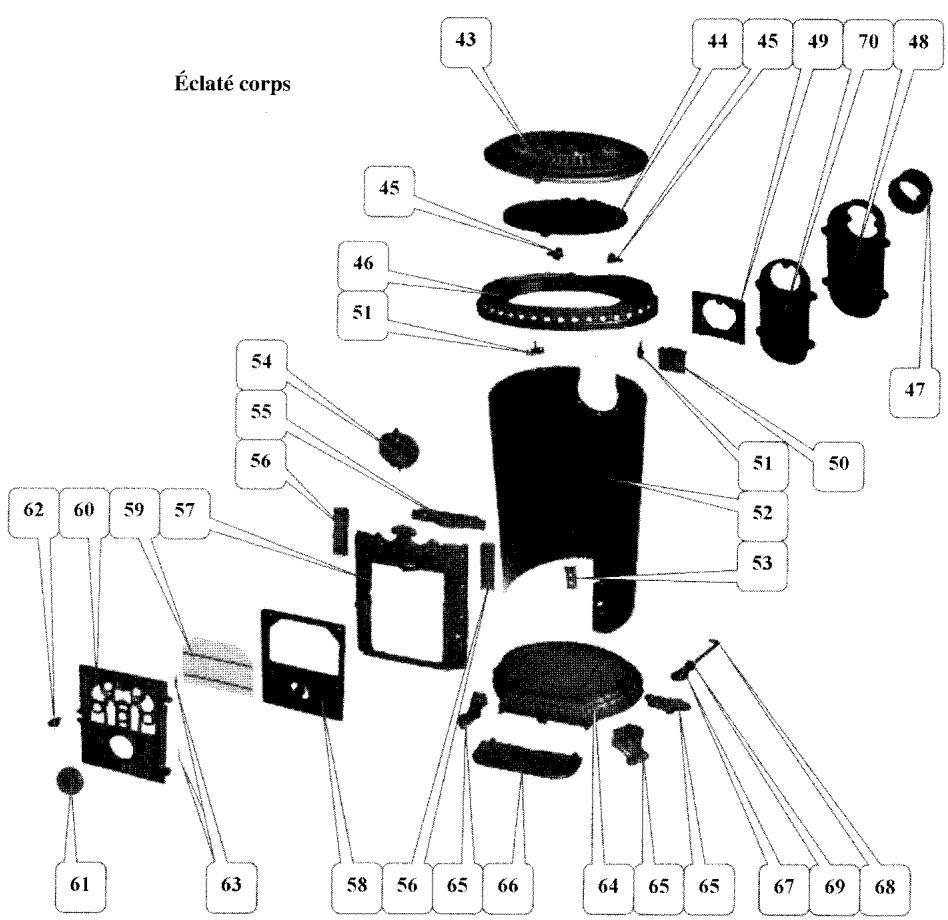

| Repère | Désignation | Codification |
| 43 | Couvercle (préciser la couleur) | 212013726.. |
| 44 | Tampon de chargement | 12832372753 |
| 45 | Crapaudine porté chargement | 12838372653 |
| 46 | Chapiteau | 111103727.. |
| 47 | Buse ronde D : 125 | 14312372153 |
| 48 | Boîte à fumée | 14301372153 |
| 49 | Raccord boîte à fumée | 14367372700 |
| 50 | Pare combustible | 10356373601 |
| 51 | Patte de fixation | 19185372096 |
| 52 | Fût | 10336342661 |
| 53 | Equerre support foyer | 10355372000 |
| 54 | Écusson (préciser la couleur) | 185013726.. |
| 55 | Joint de foyer | 20346372600 |
| 56 | Couvre écrou | 10319372600 |
| 57 | Devant de foyer (préciser la couleur) | 303263726 |
| 58 | Semelle de porte foyer | 12866372653 |
| 59 | Jeu de verre A3 720 | 00001304427 |
| 60 | Porte foyer (préciser la couleur) | 128613726.. |
| 61 | Valve réglage d'air (préciser la couleur) | 141363730.. |
| 62 | Vis de fermeture | 00001301165 |
| 63 | Goupille cannelée 6x40 | 00001305127 |
| 64 | Socle (préciser la couleur) | 122153726.. |
| 65 | Pieds (préciser la couleur) | 126152122.. |
| 66 | Bavette (préciser la couleur) | 122013726.. |
| 67 | Anneau de dégrillage | 10301212153 |
| 68 | Tige de descendrage | 10377372700 |
| 69 | Guide de descendrage | 00001304477 |
| 70 | Semelle boîte à fumée | 24303372753 |
| Repère | Désignation | Codification |
| 29 | Brique arrière inférieure | 00001306187 |
| 0 | Brique arrière supérieure gauche | 00001306180 |
| 31 | Brique arrière supérieure droite | 00001306179 |
| 32 | Brique droite supérieure | 00001306188 |
| 33 | Brique gauche inférieure | 00001306182 |
| 34 | Brique avant | 00001306186 |
| 35 | Brique droite inférieure | 00001306181 |
| 36 | Brique gauche supérieure | 00001306189 |
| 37 | Corbeille | 10201373453 |
| 38 | Grille charbon ovale | 10218372753 |
| 39 | Support foyer ovale | 10367372753 |
| 40 | Conduit d'air | 14112372700 |
| 41 | Grille de devant | 20221372753 |
| 42 | Tiroir cendres | 13315372653 |
Eclatedoyer
| Repère | Désignation | Codification |
| 1 | Couvercle (préciser la couleur) | 212013726.. |
| 2 | Tampon de chargement | 12832372753 |
| 3 | Crappaudine portec changement | 12838372653 |
| 4 | Chapiteau | 111103727.. |
| 5 | Buse ronde D : 125 | 14312372153 |
| 6 | Boîte à fumée | 14301372153 |
| 7 | Raccord boîte à fumée | 14367372700 |
| 8 | Pare combustible | 10356373601 |
| 9 | Patte de fixation | 19185372096 |
| 10 | Fût | 10336372798 |
| 11 | Equerre support foyer | 10355372000 |
| 12 | Ecusson (préciser la couleur) | 185013727.. |
| 13 | Joint de foyer | 20346372600 |
| 14 | Couvre écoul | 10319372600 |
| 15 | Devant de foyer (préciser la couleur) | 303263726.. |
| 16 | Semelle de porte foyer | 12866372653 |
| 17 | Jeu de verre A3 720 | 00001304427 |
| 18 | Porte foyer (préciser la couleur) | 128613726.. |
| 19 | Valve réglage d'air (préciser la couleur) | 141363730.. |
| 20 | Vis de fermeture | 00001301165 |
| 21 | Goupille cannelée 6x40 | 00001305127 |
| 22 | Socle (préciser la couleur) | 122153726.. |
| 23 | Pieds (préciser la couleur) | 126152122.. |
| 24 | Bavette (préciser la couleur) | 122013726.. |
| 25 | Anneau de dégrillage | 10301212153 |
| 26 | Tige de décendrage | 10377372700 |
| 27 | Guide de décendrage | 00001304477 |
| 28 | Semelle boîte à fumée | 24303372753 |
| Repère | Désignation | Codification |
| 34 | Brique arrêté | 00001306163 |
| 35 | Brique avant | 00001306198 |
| 36 | Grille charbon | 10218373653 |
| 37 | Support foyer | 10367373653 |
| 38 | Conduit d'air secondaire | 14112373600 |
| 39 | Grille devant | 10221373653 |
| 40 | Devant de foyer | 10340373653 |
| 41 | Raccord devant foyer | 10359373653 |
| 42 | Joint de cendrier | 13363373653 |
| 43 | Guide cendres | 13361373653 |
| 44 | Cendrier | 13316373653 |
| 45 | Encadrement de portecendrier | 12805373653 |
| 46 | Chape porte cendrier | 12807373653 |
| 47 | Brique gauche | 00001306197 |
| 48 | Brique droite | 00001306196 |
| 49 | Tiroir à cendres | 13315373653 |
Eclatedoyer

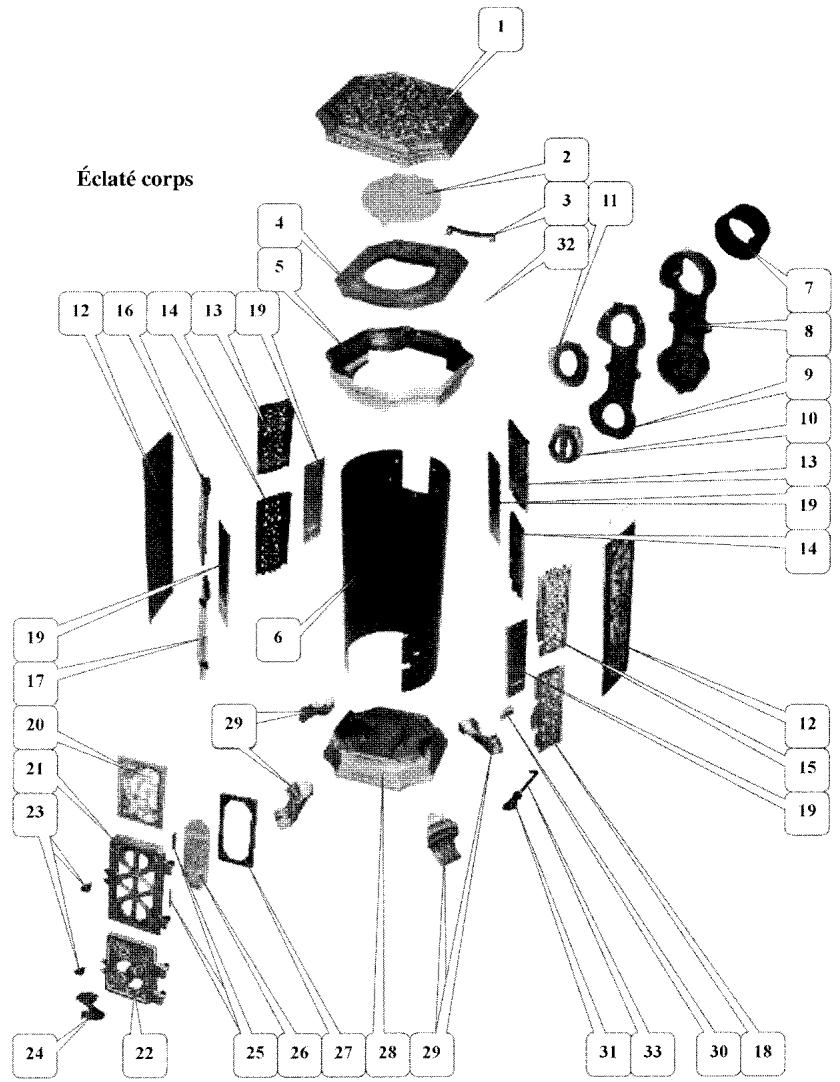

| Repère | Désignation | Codification |
| 1 | Couvercle (préciser la couleur) | 111153736.. |
| 2 | Tampon de chargement | 11440372053 |
| 3 | Crapaudine porte chargement | 12838212201 |
| 4 | Dessus de foyer | 11113373653 |
| 5 | Chapiteau (préciser la couleur) | 111103736.. |
| 6 | Fût | 10336373653 |
| 7 | Buse ronde D : 97 | 14312372653 |
| 8 | Boîte à fumée | 14301373653 |
| 9 | Semelle boîte à fumée | 14303373653 |
| 10 | Grille boîte à fumée | 14305373600 |
| 11 | Devant boîte à fumée | 14383373600 |
| 12 | Panneau de décor côtés (préciser la couleur) | 113523736.. |
| 13 | Colonne arrière supérieure (préciser la couleur) | 226953736.. |
| 14 | Colonne arrière inférieure (préciser la couleur) | 226963736.. |
| 15 | Colonne avant droite supérieure (préciser la couleur) | 226913736.. |
| 16 | Colonne avant gauche supérieure (préciser la couleur) | 226933736.. |
| 17 | Colonne avant gauche inférieure (préciser la couleur) | 226943736.. |
| 18 | Colonne avant droite inférieure (préciser la couleur) | 226923736.. |
| 19 | Raidisseurs de colonne | 12392373600 |
| 20 | Panneau de décor avant (préciser la couleur) | 113513736.. |
| 21 | Porte foyer (préciser la couleur) | 228613736.. |
| 22 | Porte cendrier (préciser la couleur) | 128013736.. |
| 23 | Vis de fermeture | 00001301165 |
| 24 | Volet réglage air | 24137373653 |
| 25 | Goupille cannelée 6x40 | 00001305127 |
| 26 | Jeu de verre réfractaire | 00001304459 |
| 27 | Contré porte foyer | 12865373653 |
| 28 | Socle (préciser la couleur) | 122153736.. |
| 29 | Pieds (préciser la couleur) | 126153736.. |
| 30 | Guide tige de décaderage | 20397373600 |
| 31 | Anneau tige de dégrillage | 10301212153 |
| 32 | Pare combustible | 10356373600 |
| 33 | Tige de décaderage | 10377373600 |
Garantie contractuelle GODIN
Tous nos appareils bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifique sur la notice livrée avec l'appareil.
À l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :
les plaques décor, les plaques de côtés, les grilles et soles foyères, les déflecteurs, les chicanes, les clapets, les chenets, le dendrier, les briques réfractaires, les mécanismes d'articulation, (Charnières de porte four des cuisinières, poignées, Etc.) les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie, les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz électricité, les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul, les bouilleurs des cuiscentrales bois charbon.
Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.
Certaines pièces bénéficient d'une garantie de durée supérieure :
3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.
Les inserts bois (foyers fermés bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure énumérées ci-dessus qui sont garanties 1 an).
Notre garantie se limite à l'échange de l'élément reconnu défectueux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'œuvre et transport.
Au cas où la réparation ou l'échange s'avérait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au service après vente.
Ne sont pas couverts par la garantie : LES VITRES DE NOS APPAREILS
En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.
De même que les joints qui sont considérés comme pièces d'usure sont exclus de la garantie.
La garantie ne prendra pas effet lorsque :
Les avaries qui résulteraient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices.
Les déteriorations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, choc thermique, etc.);
Les anomalies, déteriorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur;
L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit; c'est le cas par exemple du non-respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.)
Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non agréées par la S. A. GODIN ou réalisations par des pièces de rechanges non d'origine ou non agréées par le constructeur;
L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S. A. GODIN.
En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).
Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.
En cas d'appel en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.
Chaudières - Cuisinières - Appareils de chauffage - Fonderie
GODIN S. A. - 532, rue Sadi Carnot - 02120 GUISE - France
Nos vous rappelons que le Service Après Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.
Tout client particulier s'adressant directement à notre société sera renvoyé automatiquement chez son revendeur et devra s'adresser auprès de lui pour tout problème de Service Àpre S Vente ou commercial.
FICHE De control
| Nom et adresse du distributeur | BENEFICIAIRE DE LA GARANTIE : |
| Tél.: | ADRESSE : |
| Tél. :Date de mise à disposition : | Date d'installation : |
| Le : à : | |
| Signature : |
| LIBELLÉ DES PIEÇES À REMPLACER |
| Désignation : | Référence : | Observations : |
| | |
| Certificat de contrôle :Type d'Apparil :Version :3720A 3726 3721A 3726 3736 3736 Contrôleur : | FICHE DE CONTROLLEVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture portes(Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantiePrésence cendrierPrésence buse départPrésence main froidePrésence étiquette mise en garde |
| N° de Plaque Signalétique :N° de Garantie : |
| GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE | Date création du document : 19/10/06Révision :/../.. |
