MODE D'EMPLOI 366101 CARVIN GODIN

Référence de l'appareil :	366101 / 366103	366701
Foyer (L x h x P)	69 x 32 x 30 cm	54 x 25 x 25 cm Sans trémie
Diamètre de buse	180 mm	139 mm int / 153 mm ext
Départ des fumées sur le dessus ou à l'arrière	oui	oui
Combustible recommandé	Bois en bûches	Anthracite 20/30
Chargement en façade, admettant des bûches jusqu'	65 cm	50 cm
Grandes vitres à vision panoramicque (résistant jusqu'à 750 °C)	oui	oui
Dimension de l'ouverture de chargement en façade (L x h )	65 x 25 cm	55 x 25 cm
Foyer en fonte	oui	oui
Réglage de l'allure	thermostatique	thermostatique
Poids	165 Kg / 167 Kg	230 Kg
Puissance	13 kW	12 kW
Volume chauffé corrigé	200 à 500 m³	200 à 470 m³
Durée de fonctionnement à allure normale	50 min*	4 h**
Durée de fonctionnement à allure ralentie	N.A.	15 h**
Débit massique des fumées	12,44 g/s	11,05 g/s
Rendiment de l'appareil	73 %	73,9 %
Taux de CO dans les fumées à 13% de O₂	0,19 % **	0,09 %
Consommation à allure normale	4 kg/h	1.93 Kg/h
Température moyenne des fumées	335 °C	361 °C
Distance minimale aux matériaux combustibles adjacents	30 cm / arrière de l'appareil	30 cm / arrière de l'appareil
	30 cm / côts latéraux gauche et droit	30 cm / côts latéraux gauche et droit
	150 cm / avant de l'appareil	150 cm / avant de l'appareil
Précision	APPAREIL INTERMITTENT	APPAREIL CONTINU

• avec un chargement de 3,44 kg de bois à 18,15 % d'humidité et d'un pouvoir calorifique de 14,02 MJ/kg.
  avec un chargement de 7,7 kg de charbon anthracite calibre 20/30 à 1,9 % d'humidité et d'un pouvoir calorifique de32.979 MJ/kg
  * (CO2:10.33%)

INSTRUCTIONS DESTINÉES À L'INSTALLATEUR

• Toujours respecter les règles en vigueur dans le pays ou l'appareil est installé. En France, le système d'évacuation des produits de combustion doit être réalisé en conformité avec le DTU 24.1 de Férrier 2006.
  Sassurer t dabd de la bonne qualite du conduit de cheminee. Son role est primordial. Il va conditionner le rsiutat final en assurant l'alimentation du foyer en air primaire et extraire les gaz de combustion.

La plupart des désagrements que vous pourriez rencontres à l'utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point...

Il ne faut pas se contenter de se référer aux résultats obtenus avec un précédent apparéil dont les besoin en air pouvaient être très différents...

• Une bonne cheminée doit être construite en matérielieu peu conducteur de la chaleur et ne pas se refroidir facilement.
  Le diametre minimal du conduit pour le fonctionnement en porte fermée peut etre de 150 mm sous reserve que le dimensionnement du conduit de fumee suivant la norme EN 13384.1 autorise cette dimension.Des que cela est possible, nous conseillons l'utilisation d'un conduit ayant un diametre interieur de 180 mm.
  Toute diminution de cette section, meme en sortie ne doit etre tolere, sous peine de reduire le debit de fumee, ce qui entrainerait des refoulements dans la piece au moment de I'ouverture de la porte.
  La cheminée doit avoir son origine dans la pierce ou est installé l'appareil.
• Les clapets de tirage sont interdits.
  Le conduit doit être parfaitement étanche.
  Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c'est-à-dire résistant au feu de cheminée). Les apparéils doivent être raccordés à des conduits désignés de 50^ de plus que la température déclarée pour l'appareil,quel que soit le mode raccordement.
  Sa hauteur ne doit pas etre inferieure a 5 metres et il doit deboucher convenablement a l'air libre a 0,40 m au moins au-dessus du faitage ou de tout autre obstacle situé a moins de 8 metres du conduit.
• Les dévoiements éventuels doivent être très couverts.
  Le tirage doit etre compris entre 12 et 15 pascals en allure normale et doit chuter a 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement medicoe.

Si la dépression est trop importante, prévoir la pose d'un moderation de tirage. Si la dépression est insuffisante, respecter les caractéristiques du conduit prescrites dans ce paragraphe.

Si la section du conduit est surdimensionnee, le volume a rechauffer est trop grand et le tirage ne s'établit pas normalement. Dans ce cas, il y lieu de prévoir le tubage du conduit avec un produit agreé bois/charbon.

Tout tubage doit être conformes au DTU 24.1. Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que celui un professionnel est apte à définir.

• Supprimer les poteries qui ne doivent pas une section de sortie d'au moins 2,5dm^2
  Il est recommendé qu'une trappe de ramonage bien etanche soit placée 50 cm environ au dessous de l'axe du tuyau de fumée.

• Avant d'envisager le raccordement, il convient de s'assurer de laarpaite propriete du conduit. Si nécessaire, effectuer un ramonage.

• Les appareils doivent être installés conformément aux specifications des D.T.U en vigueur, l'installation par un professionnel qualifié est recommendée. Toutes les règlementations nationales et locales doivent être respectées.

• Les extracteurs utilisés dans la même pièce ou dans le même espace que l'appareil peuvent perturber dangereusement le fonctionnement de celui-ci.
  Le fonctionnement simultané d'autres apparèils dans le même espace que l'appareil peut générer des perturbations de tirage.
• Ne jamais obstruer les entrées d'air prévues dans la piece. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l'appareil utilise de l'air qu'il préleve dans la piece et il convient d'assurer son alimentation par un apport extérieur suffisant.
• Ces appeareils ne sont pas prévus pour être raccordés à un conduit multiple.
  La buse est montée en usine, fixe à l'arrière (si raccordement arrêté possible). Vous pouvez raccorder directement au conduit par l'intémédiaire d'un tuyau horizontal. Vous pouvez également raccorder par le dessus et dans ce cas, permuter la buse et le tampon.

IMPORTANT :

Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire placer une plaque de répartition de charge, ou prendre toute mesure adéquate nécessaire.
Si le sol est constitué de matériaux combustibles, il convient de le protégger convenablement à l'aide d'une plaque incombustible dépassant la face de l'appareil d'au moins 40 cm.
Utiliser des tuyaux du diametre prevu de préference émailles, car leur résistance à la corrosion est remarquable. Leur longueur devra etti courte que possible aifn que la chaleur qu conservent les fumées soit, comme il se doit, utilisee pour etablr le tirage.
Le mur arriere ne doit pas composer d'éléments combustibles. Dans le cas contraire, il convient de le protégger efficacement (utilisation de matériaux classés Mo ou A2-s1,do). Une distance de sécurité aux matériaux combustibles arrêté de 30 cm au moins doit être respectée pour les appareils version bois et de 30 cm pour la version charbon.
- Les murs situés à gauche ou à droite de l'appareil version bois doivent être écarts de l'appareil de 30 cm au moins, s'ils sont constitués de matériaux combustibles et de 30 cm pour la version charbon.
- Dans le cas d'un poèle traditionnel, le plafond doit être situé au moins à 80 cm du dessus de l'appareil.
- Les apparêls rayonnent naturellement et nous vous conseillons d'éloigner tout matériel combustible (chaises en bois, canapes,...) se trouvant face à l'avant des apparêls au minimum de 150 cm.

Il convient de raccorder l'appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de raccordement et du conduit de cheminée de tout matériel combustible (A) doivent être conformes aux exigences de cette norme. Elles dépendent notamment du type de conduit, de sa résistance thermique, de sa classe de température. Aucune jönction ne doit se situe dans l'épaissur du plancher (prévoir le déport B).

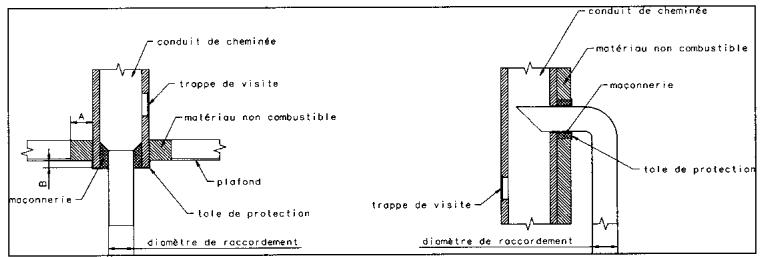

Exemple d'un raccordement au conduit de cheminée

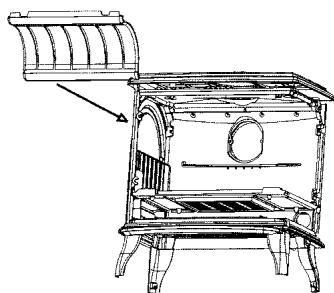

MISE EN PLACE DU DÉFLECTEUR

(366101-366103)

1_Placer le deflecteur sur la nervure et a droite
2_Le faire couilisser vers la gauche jusqu'à ce que le déflecteur bute sur la nervure
3_Laisser la partie avant se placer sur les taquets

1

2

3

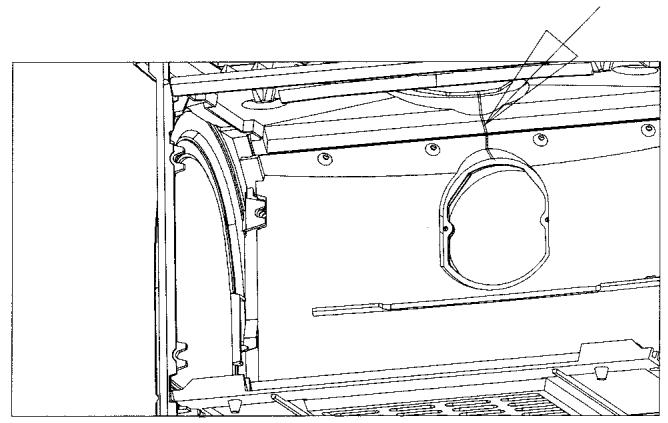

Note : La fente visible de l'intérieur du foyer entre les orifices de sortie est normale : il s'agit d'un joint de dilatation dont le but est de laisser travailler librement les pieces à la chaleur.

Joint de dilatation

INSTRUCTIONS DESTINÉES A L'UTILISATEUR

• Avant d'utiliser l'appareil, dire la notice et les recommendations avec attention.
  L'appareil doit etre installedans le respect des reglementations nationales en vigueur dans le pays ou est realisede l'installation.
• L'installation par un professionnel est vivement recommandée.
• Ne jamais obstruer les entrées d'air prévues.
  L'appareil doit etre raccorded a un conduit de cheminee ne desservant pas dautres appareils. Il est inadaptepour le fonctionnement sur conduit multiple.
• Ne jamais apporter de modification non autorisée sur l'appareil.
  L'appareil n'est pas prévu pour fonctionner porte ouverte.
  Toutes les surfaces de l'appareil sont des surfaces actives (chaudes), il est impératif de prendre toutes précautions pour éviter les brûlures.
• Prendre toutes précautions pour tener les enfants et les personnes âgées suffisamment à l'écart pour éviter les accidents.

ALLUMAGE - RÉGLAGE

Ouvrir la porte.
- Introduire les matieres auxuels d'allumage, allumer et faire un chargement moderé en laissant l'entrée d'air complètement ouverte.
Pour aider a l'allumage, il est possible de laisser la porte entrebaillée quelques minutes, et ce, sous une surveillance constante.
Quand le feu est bien pris, charger la quantite dedesirée et regler la combustion a I'aide du registre d'air ou du thermostat situé en rgle general a l'arriere et a droite de I'appareil si celui-ci en est pourvu.

REMARQUE :

• Pendant le fonctionnement, éloigner de l'appareil toute matière pouvant être alterée par la chaleur : mobilier, papier, vêtements.

ATTENTION :

En fonctionnement en allure normale, la poignee ne doit pas etre manoeuvree a la main. Utiliser le gant pour efectuer I'opération. De plus, la chambre de combustion et le compartment du cendrier doivent rester fermes pour eviter le refoulement des fumees, sauf lors de l'allumage, dur rechargement ou de I'enlvement des résidus.
- Pendant le fonctionnement tener la porte toujours fermée.
Le chargement s'effectue par la porte avant ou par la porte laterale (366101 - 366103), il s'effectue par la taque supérieure pour le charbon (366701).
Pour l'allure normale (au bois), utiliser 3 ou 4 buches et régler à la position 2 ou 3.

Pour l'allure au ralenti, laisser le feu jusqu'à ce que le lit de braises soit bien tombé, charger ensuite 1 ou 2 grosses buches puis reglen le registre d'air ou le thermostat au minimum si l'appareil en est pourvu.

NOTA : La durée du ralenti va dépendre (pour les versions bois) du bois utilisé et du tirage. Ne pas charger plus de 25 cm de hauteurs de combustible.

CONDUITE DE L'APPAREIL

• Toujours suivre les instructions.
  Lors des premiers allumages, n'effectuer que des chargesements limites pour vérifier la bonne marche de l'ensemble. Augmented.
• Ne pas utiliser l'appareil comme un incinérateur.
  N'utiliser que le combustible recommandé.
• Ne pas faire fonctionner si la vitre est cassée ou fêlée. Faire procéder à son remplacement avant toute réutilisation. Nous vous recommendons de contacter votre revendeur pour le remplacement de la vitre contre facturation. Nous insistons sur la nécessité de remplaçer en même temps, les joints de porte et de vitre etURT de ne pas la serrer trop fort au remontage afin de permettre sa dilatation.
• Àpres une longue période d'arrêt, s'assurer que le conduit n'est pas obstrué, ainsi que le tuyau de raccordement et les passages des fumées dans l'appareil.

Chargement : RECOMMANDATION TRÉS IMPORTANTE

Pour effectuer un chargement, il convient que le feu soit suffisamment bas. Ne pas ouvrir la porte si des flammes haute sont visibles, car lors de l'ouverture de la porte elles risqueraient d'être appelées.

Toujours ouvr la porte tres doucement pour laisser le tirage s'étabrir et éviter ainsi le refoulement de fumée.

Fonctionnement au bois du 366701 : Enlever les réservoirs de combustible rep. 33 sur l'éclaté. Il reste alors possible de brûler du charbon mais ne pas charger plus de 10 cm.

Note : La porte de chargement latérale n'est utilisé que lorsque les réservoirs de combustible sont enlevés.

IMPORTANCE DU COMBUSTIBLE

Cet appeareil doit you donor entiere satisfaction. Cependant il ne faut pas oublier qu'un appeareil quel qu'il soit ne peut que libere l'energie contenue dans le combustible qu'il brule.

S'il vous semble que votre apparéilCHAUFFE mal, on peut affirmer que :

• Soit la quantité de combustible brûlé est trop faible.
• Soit le combustible brûlé n'a pas suffisamment d'énergie disponible.

Ne brûler que du bois sec ayant au moins 2 ans d'abatage (36 mois seraient nouveaux encore). Nous vous conseillons fortement l'utilisation de bois labellé NF bois de chauffage.

En prince, tous les bois ont le même pouvoir calorifique pour le même poids. Le bois dur sera intereessant parce qu'il est plus dense et souvent moins humide.

L'humidité contenue dans le bois varie de 15% pour du bois sec à 50% pour du bois humide. Penser qu'il faudra beaucoup d'énergie pour vaporiser cette eau.

L'énergie disponible pour le chauffage sera de 4,16 Wh par Kilo de bois sec. Elle ne serait plus que de 1,73 Wh pour du bois à 50% d'humidité.

L'utilisation du bois humide entrainerait, de plus, des condensations dans la cheminée, ce qui l'encrasserait rapidement et risquerait, a terme, de produit des yeux de cheminée.

DECENDRAGE

Vider le cendrier au moins tous les 2 a 3 jours suivant l'utilisation. Cette operation doit se faire avec une précaution, en prenant bien soin d'utiliser le gant pour transporter le cendrier et la clé à crochet pour manœuvrer le tiroir.
- Ne jamais laisser les cendres s'amonceler dans le cendrier jusqu'àu contact de la grille. Celle-ci ne serait plus refroidie et se déteriorerait rapidement.

RAMONAGE

Faire ramonerer voire cheminée par un professionnel par un moyen mécanique au moins deux fois par an, dont un pendant la saison de chauffe. Un certificat doit vous etre remis par I'entrepreneur. Il est egalament possible d'entretenir les conduits avec un produit adapté. Toutefois, cela n'exclut en rien le ramonage mécanique obligatoire.
Vérifier l'appareil et assurez-vous que les joints de porte sont en bon état, les remplaçer si nécessaire.
Nettoyer complètement l'intérieur de l'appareil sans oublier les carneaux de passage des fumées.
Nettoyer le hublot avec le GODIN NET spécial vitre (réf. 0009).
- En cas de feu de cheminée fermer le registre d'air et appeler les pompiers.

Faire vérifier l'appareil par une personne compétente au moins une fois par an.

ATTENTION

LORS DES PREMIERS ALLUMAGES IL EST NÉCESSAIRE DE FAIRE FONCTIONNER L'APPAREIL À ALLURE MODÉRÉE, AFIN DE PERMETTRÉ AUX PIEÇES DE SE DILATER NORMALEMENT.
- LES POIGNÉES SONT CHAUDES PENDANT LE FONCTIONNEMENT. UTILISER LE GANT (si fourni).
- LE GANT NE DOIT ÉTRE UTILISÉ QUE POUR MANEUVRER LA POIGNEE. IL N'EST PAS ADAPTE POUR LA MANIPULATION D'OBJETS EN IGNITION. IL N'EST PAS ÉTANCHE AUX LIQUIDES. NE PAS UTILISER CONTRE LES RISQUES CHIMIQUES.
VEILLER A DEPOSER VOTRE GANT APRES CHAQUE UTILISATION A UN ENDROIT DEPOURVU DE RESIDUS DE COMBUSTION (Cendres) ET NON CHAUD.

Ne pas s'inquieter si des émissions de fumée et une odeur un peu-acre se manifestent aux premiers allumages, ici étant d'à la peinture des différentes pieces. Ces phénomènes peuvent persistier plusieurs jours.

Entretien de la fonte et de l'acier

Tout poèle acier ou fonte nécessite un minimum d'entretien, après chaque hiver, pendant la saison chaude, afin de préserver sa tenue dans le temps. En effet, lorsqu'un poèle fonctionne, il n'y a aucune possibilité d'oxydation des pieces constituent l'appareil. Elle n'a lieu que pendant un arrêt prolongé.

Les pieces fonte s'entretiennent regulierement à l'aide de pate à fournveau noire (réf 0012). Celle-ci s'applique à froid, tel un cirage et nécessite, des qu'elle est seche, un lustrage avec un chiffon doux.

De la peinture haute température (gris fonte ref 0001) aérosol peut aussi être utilisée pour obtenir une finition plus nette sur les parties extérieures du poèle. Veiller, avant l'application de la peinture, à enlever toute trace d'oxydation à l'aide d'une toile émeri de faible grain.

Les poëles tout fonte avec une finition extérieure émailée nécessitant l'entretien interieur du foyer.

L'entretien est d'autant plus indispensable dans le cas d'appareils installés dans des maisons occupées occasionnellement.

Tous nos produits d'entretien sont répertoriés dans notre catalogue général (pâté à fournaux, peinture, nettoyage des vitres, produits de ramonage, etc.). Vous pouvez vous les procurer par l'intérimédiaire de nos revendeurs.

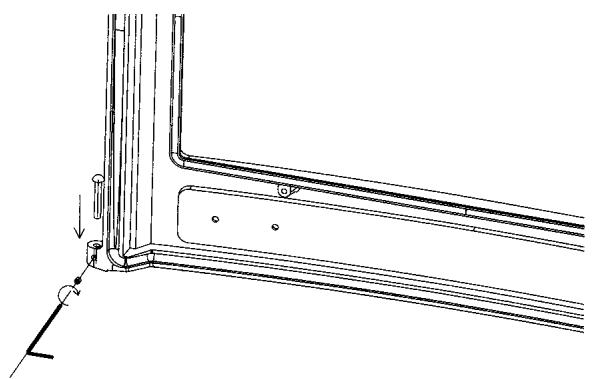

Mise en garde particuliere concernant la porte foyer :

Nos portes sont équipées sur leurs axes de vis pointeau ou de rondelles freins.

ATTENTION : Lors du démontage évientuel de la porte par votre installer (replacement de la vitre,...) il est important de REPLACER sur les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d'origine.

PIECES DE REMPLACEMENT

Si après de longues années le remplacement de certaines pieces s'avere nécessaire ; adressez-vous à votre FOURNISSEUR ou a tout autre PROFESSIONNEL DE NOTRE MARQUE.

Precisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRIÈRE DE L'APPAREIL ou sur le BOND DE GARANTIE, à conserver impératifement même après la date de péremption.

En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute piece de remplacement et procéder aux réparations nécessaires.

Ne jamais utiliser de pieces de remplacement qui n'auiient pas ete fournies par la societe GODIN S.A.

Ne jamais apporter de modifications à l'appareil sans autorisation.

RESPONSABILITÉ

Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.

Afin d'améliorer constamment la qualité de ses produits, la société GODIN S.A. se réserve le droit de modifier ses apparèils sans préavis.

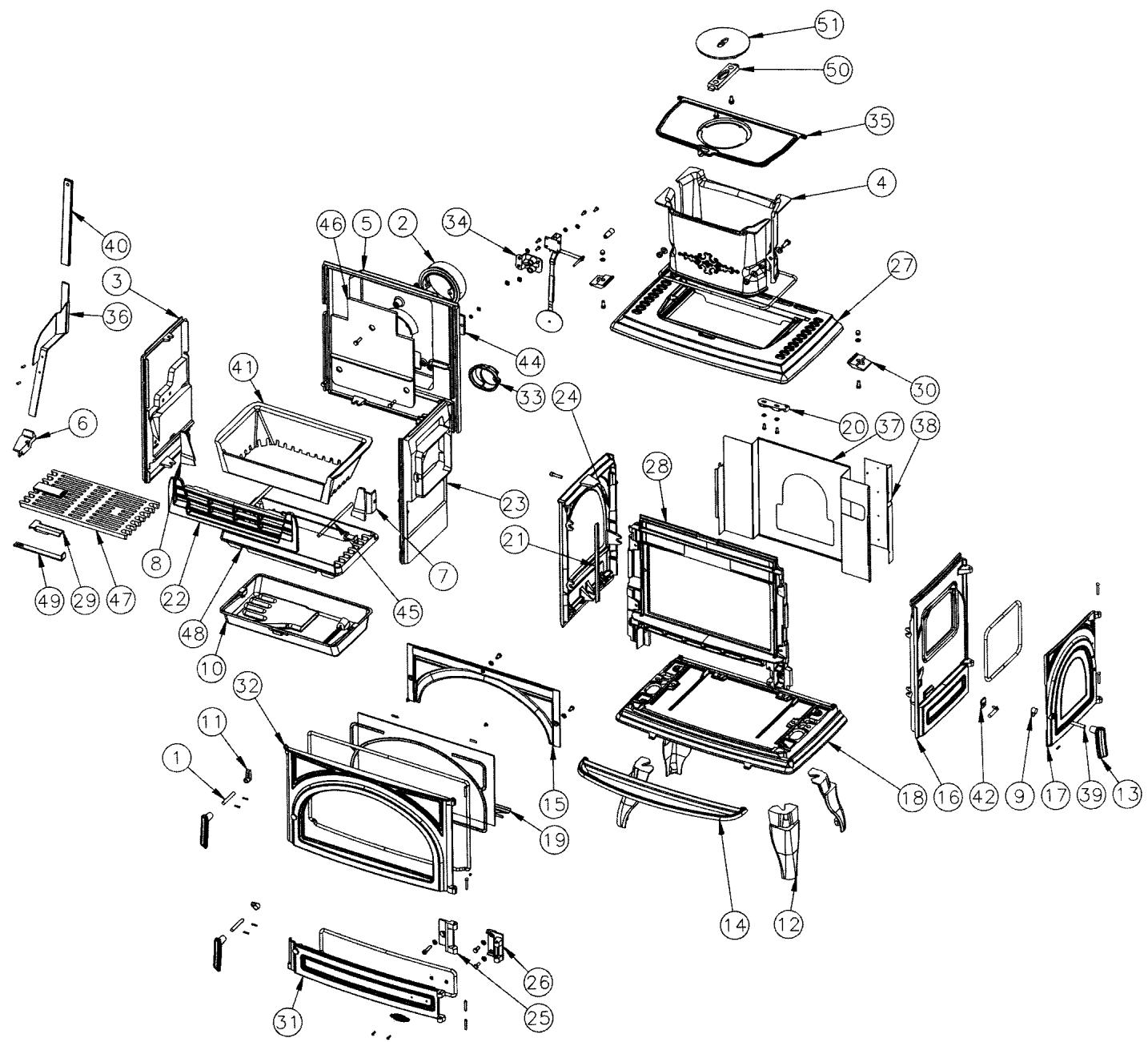

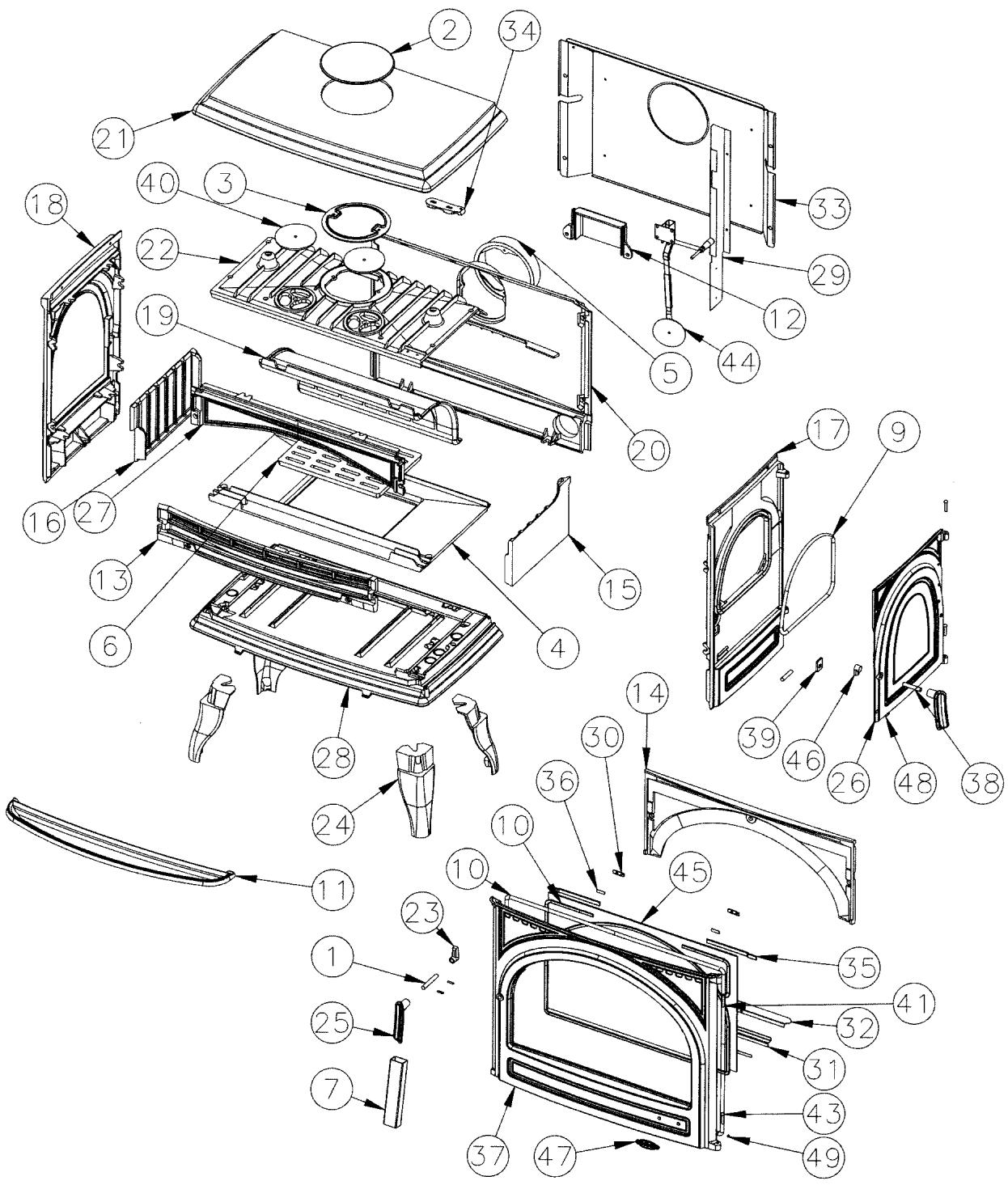

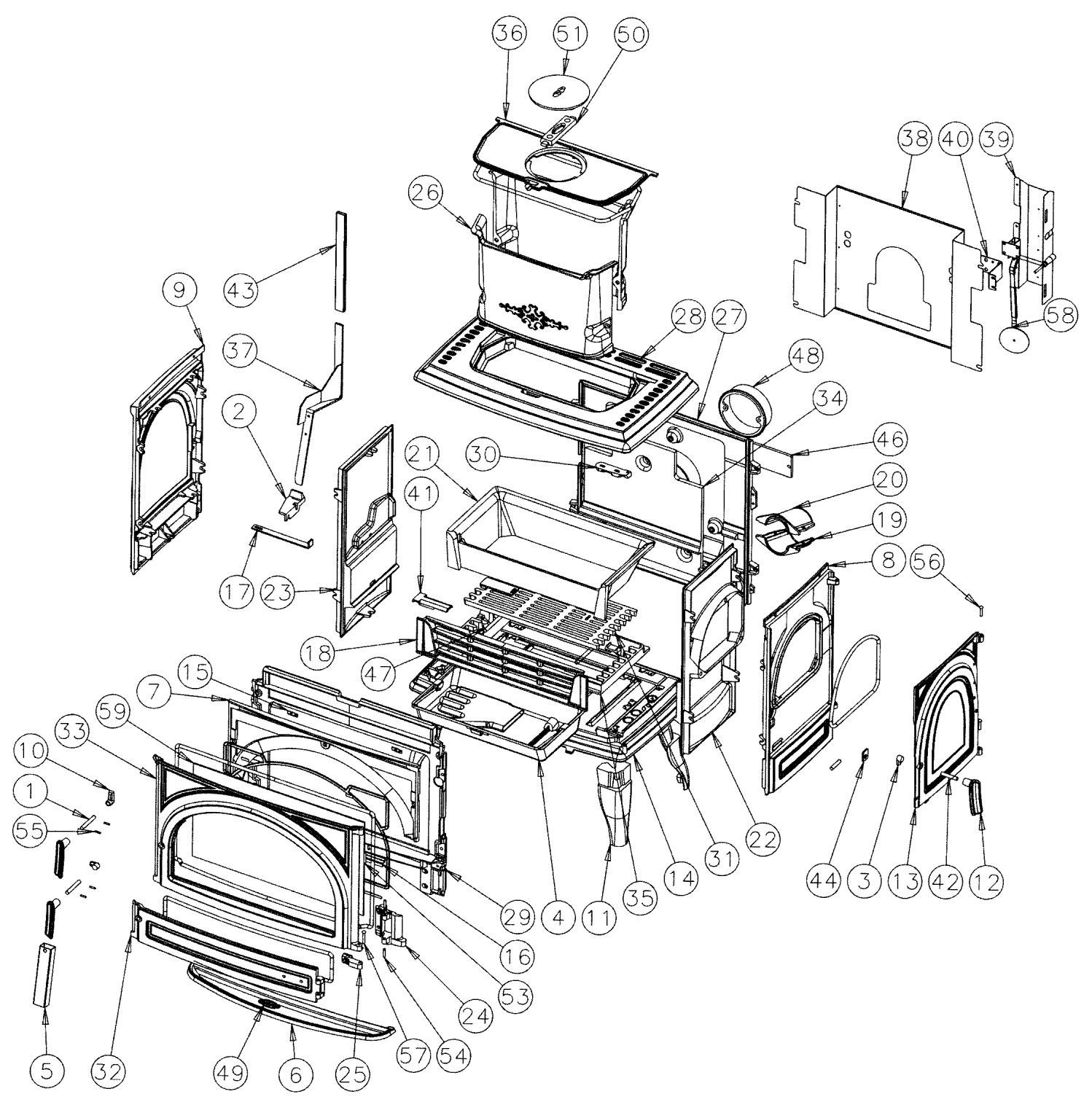

Éclaté CARVIN ref. 366101 - 366103

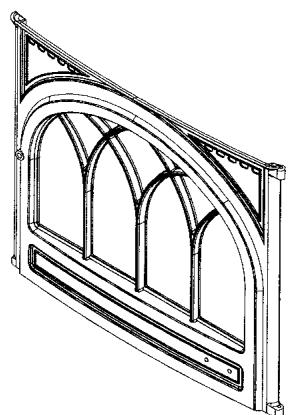

NOTA: Le CARVIN référence 366103, la porte de chargement exceptée est en tout point identique au carvin référence 366101. Ci-contre la porte de chargement du carvin référence 366103.

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	1	Axe de fermeture porte chargt	1 2814 310701	26	1	Porte chargement	1 2831 366101
02	1	Obturator de dessus	1 1154 3147	27	1	Raccord devant foyer	1 0359 366101
03	1	Trappe de nettoyage	2 4230 3147	28	1	Socle	1 2215 366101
04	1	Support foyer	3 0367 3151	29	1	Écran de chaleur	1 3311 366101
05	1	Buse Ø180 mm	2 4312 3152	30	2	Fixe vitre	1 2078 366101
06	1	Grille fond	2 0214 3155	31	1	Fixe vitre inférieur	1 2071 366101
07	1	Clé de manèuvre	1 4144 364102	32	1	Joint de façade	1 2080 366101
08	1	Fic. céram. tresse. porte chrgt	1 8814 366101	33	1	Plaque protection derrière	1 2420 366101
09	1	Fic. céram. tresse porte foyer	1 8855 366101	34	1	Gond supérieur	2 2932 366701
10	1	Fic. céram. tresse verre réfractaire	1 8826 366101	35	2	Fic. céram. tresse conduit air	1 8817 366801
11	1	Bavette	1 2201 366101	36	1	Joint plat autocollant lg verre	1 8842 366801
12	1	Boite conduit air	1 3906 366101	37	1	Porte foyer	1 2861 366801
13	1	Chenet	1 0306 366101	38	1	Axe fermeture porte chargt	1 2814 3701
14	1	Conduit air secondaire	1 4112 366101	39	1	Platine verrouillage	1 2729 3701
15	1	Côté droit foyer	1 0121 366101	40	2	Clapet	1 4166 3829
16	1	Côté gauche foyer	1 0122 366101	41	1	Goupille cannelée 6x40	00001305127
17	1	Côté droit extérieur	1 2302 366101	42	2	Goupille mecanindus 4x18 série	00001307762
18	1	Côté extérieur	1 2304 366101	43	3	Rivet acier TR 6x30 noir	00001301998
19	1	Déflecteur	2 0131 366101	44	1	Thermostat 3102 clapet 90	00001307155
20	1	Derrière foyer	2 0130 366101	45	1	Verre ep. 4 mm 380 x 590	00001307196
21	1	Dessus	2 1101 366101	46	1	Mentonnet fermeture	-
22	1	Dessus foyer	2 1112 366101	47	1	Ecusson	1 8501 6726
23	1	Mentonnet fermeture	1 2146 366101	48	2	Goupille mecanindus 4x18	00001307762
24	4	Pied	1 2208 366101	49	1	Vis HC M5x6 pointu	00001304206
25	2	Poignée	1 2839 366101

Éclaté CARVIN réf. 366701

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	2	Axe fermeture portechargt	1 2814 310701	31	1	Grille charbon	1 0218 366701
02	1	Guide tige décenegrage	1 0397 310701	32	1	Porte cendrier	1 2801 366701
03	2	Mentonnet fermeture	1 2146 3119	33	1	Porte foyer	1 2861 366701
04	1	Tiroir cendres	1 3315 3275 96	34	1	Semelle boite à fumée	1 4303 366701
05	1	Clé de manœuvre	1 4144 364102	35	1	Support foyer	1 0367 366701
06	1	Bavette	1 2201 366101	36	1	Taque	1 1401 366701
07	1	Conduit air secondaire	1 4112 366101	37	1	Levier grille charbon	-
08	1	Côté droit extérieur	1 2302 366101	38	1	Plaque protection derrière	1 2420 366701
09	1	Côté extérieur	1 2304 366101	39	1	Protège thermostat	1 3921 366701
10	1	Mentonnet fermeture	1 2146 366101	40	1	Support thermostat	1 4477 366701
11	4	Pied	1 2208 366101	41	1	Pare combustible	1 0356 366702
12	3	Poignée	1 2839 366101	42	1	Axe fermeture portechargt	1 2814 3701
13	1	Porte chargement	1 2831 366101	43	1	Clé de manœuvre	1 4144 3701
14	1	Socle	1 2215 366101	44	1	Platine verrouillage	1 2729 3701
15	2	Fixe vitre	1 2075 366101	45	1	Clé à crochet	1 4101 3720
16	1	Fixe vitre inférieur	1 2071 366101	46	1	Trappe de nettoyage	1 4230 3737
17	1	Tige décenegrage	1 0377 366701	47	2	Axe grille charbon	1 0302 3738
18	1	Chenet	1 0306 366701	48	1	Buse ronde Ø 153 ext	1 4312 5743
19	1	Conduit inférieur air	1 4174 366701	49	1	Ecusson	1 8501 6726
20	1	Conduit supérieur air	1 4173 366701	50	1	Fixe tampon	1 1447 6753
21	1	Corbeille	1 0201 366701	51	1	Tampon volant chaleur	1 1434 6753
22	1	Côté droit foyer	1 0121 366701	52	1	Gant bouclette T10	00001307770
23	1	Côté gauche foyer	1 0122 366701	53	1	Goupille cannelée 6x40	00001305127
24	1	Crappaudine portec cendrier	1 2802 366701	54	2	Goupille cannelée 6x28	00001300459
25	1	Crappaudine portec chargement	1 2841 366701	55	6	Goupille mecanindus 4x18 série	00001307762
26	2	Demi réservoir combustible	1 0324 366701	56	2	Rivet acier TR 6x30 noir	00001301998
27	1	Derrière foyer	1 0130 366701	57	1	Rivet acier TR 6x40	00001305507
28	1	Dessus	1 1101 366701	58	1	Thermostat 3102 clapet 90	00001307155
29	1	Façade	1 2101 366701	59	1	Verre ep. 4 336x590	00001307701
30	1	Gond supérieur	2 2932 366701

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	2	Axe fermeture pte chargt	1 2814 310701	42	1	Platine verrouillage	1 2729 3701
02	1	Buse ronde à oreilles	1 4312 310701	43	1	Clé à crochet	1 4101 3720
03	1	Côté gauche interieur	1 2307 310701	44	1	Trappe de nettoyage	1 4230 3737
04	2	Demi réservoir combustible	1 0324 310701	45	2	Axe grille charbon	1 0302 3738
05	1	Derrière	2 2411 310701	46	1	Chicane boite à fumée	2 4308 3738
06	1	Guide tige décendrage	1 0397 310701	47	1	Grille charbon	3 0125 3738
07	1	Joint côté droit foyer	1 0345 310701	48	1	Support foyer	2 0367 3738
08	1	Joint côté gauche foyer	1 0344 310701	49	1	Tige décendrage	2 0377 3739
09	2	Mentonnet fermeture	1 2146 3119	50	1	Fixe tampon	1 1447 6753
10	1	Tiroir cendres	1 3315 3275 96	51	1	Tampon volant chaleur	1 1434 6753
11	1	Mentonnet fermeture	1 2146 366101	52	2	Ecrou 6 pans 5 ZN noir	00001305950
12	4	Pied	1 2208 366101	53	3	Ecrou 6 pans 8 ZN noir	00001305951
13	3	Poignée	1 2839 366101	54	2	Ecrou borgne acier M8 ZN noir	00001306724
14	1	Bavette	1 2201 366102	55	2	Ecrou carré brut M4	00001305225
15	1	Conduit d'air secondaire	1 4112 366102	56	2	Ecrou carré brut M5	00001300269
16	1	Côté droit extérieur	2 2302 366102	57	2	Ecrou carré brut M6	00001300270
17	1	Porte chargement	1 2831 366102	58	1	Gant bouclette T10	00001307770
18	1	Socle	2 2215 366102	59	3	Goupille cannelée 6x40	00001305127
19	1	Fixe vitre inférieur	1 2171 366102	60	6	Goupille mecanindus 4x18	00001307762
20	1	Gond supérieur	2 2932 366701	61	2	Goupille mecanindus 6x20	00001304322
21	1	Joint côte gauche	1 8883 366702	62	3	Rivet acier TR 6x40	00001305507
22	1	Chenet	1 0306 366702	63	6	Rondelle 14x6.3x1.2	00001301784
23	1	Côté droit intérieur	1 2303 366702	64	8	Rondelle 16x8.2x1.5	00001300885
24	1	Côté extérieur gauche	1 2306 366702	65	4	Rondelle 22x10mm5x2	00001300886
25	1	Crapaudine chargt charbon	1 2841 366702	66	2	Rondelle JZC5 12x5x1	00001300899
26	1	Crapaudine porte cendrier	2802 366702	67	1	Thermostat 3102 clapet 90	00001307155
27	1	Dessus	1 1101 366702	68	1	Verre réfractaire ep 4 529x287.5	00001307905
28	1	Façade	1 2101 366702	69	1	Vis HC M5x6 pointeau	00001304206
29	1	Pare combustible	1 0356 366702	70	2	Vis M8THx20 avec rondelle	00001301145
30	2	Patte fixation dessus	1 1160 36672	71	2	Vis TCHC M8x53 ZN noir	00001307910
31	1	Porte cendrier	1 2801 366702	72	2	Vis TF90M4x16 fendue laiton	00001307385
32	1	Porte foyer	1 2861 366702	73	2	Vis TF M5x25	00001301188
33	1	Siège clapet	1 4868 366702	74	1	Vis TF M6x16	00001305965
34	1	Support thermostat	1 4168 366702	75	2	Vis TH 10x30 ZN noir	00001306903
35	1	Taque	1 1401 366702	76	6	Vis TH M6x16	00001305947
36	1	Levier grille charbon soude	1 0353 366702	77	3	Vis TH M8x15	00001306106
37	1	Plaque protection derrière	1 2420 366702	78	4	Vis TH M8x20 ZN noir	000001301145
38	1	Protège thermostat	1 3921 366702	79	1	Ecusson	1 8501 6726
39	1	Axe fermeture porte chargt	1 2814 3701	80	2	Ecrou 6 pans 10 brut	00001305036
40	1	Clé de manœuvre	1 4144 3701	81	3	Vis TH M8x30 ZN noir	00001301241
41	1	Corbeille	1 0201 3701	82	4	Vis TRL M5x8 ZN noir	00001305955

GARANTIE CONTRACTUELLE GODIN

Tous nos apparéils bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifique sur la notice livrée avec l' apparéil.

A l'exclusion des pieces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :

les plaques decor, les plaques de cotés, les grilles et soles foyères,

les deflecteurs, les chicanes, les clapets, les chenets, le dendrier,

les briques réfractaires,

les mecanismes d'articulation, (Charnieres de portefour des cuisinières, poignées, Etc.) les ventilateurs, les thermostats de surchauffe de nos apparils équipés d'une soufflerie

les organes de controle de temperatures, thermostats de four, resistances, ventilateurs chaleur tournante des cuisinières gaz électricité.

• les brûleurs, les catalyseurs, les anneaux de brûleur des apparéils fioul,
• les bouilleurs des cusicentrales bois charbon.

Nos appareils sont concus specialment pour que ces pieces puissant etre remplacées dans le cadre de l'entretien de votre apparieil. Certaines pieces beneficient d'une garantie de durée supérieure :

3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.

Les inserts bois (foyers fermés bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pieces en contact direct avec les températures importantes et soumises à usure enumeratedes ci-dessus qui sont garanties 1 an). Notre garantie se limite à l'échéance de l'élement reconnu défectueux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'oeuvre et transport.

Au cas ou la réparation ou l'échange s'avérait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil, apparient seule au service après vente.

. Ne sont pas couvert par la garantie : LES VITRES DE NOS APPAREILS

En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de 750^ . Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.

De même que les joints qui sont considérés comme pieces d'usure sont exclus de la garantie.

La garantie ne prendra pas effet lorsque :

• Les avaries qui résultataient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices.
• Les détiérations de pieces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, chic thermique, etc.);
• Les anomalies, détiériorations ou accidents provenant de chute, chocolagence, défaut de surveillance ou d'entretien de l'acheteur ;
  L'utilisation ou usage anormal de l'appareil dans des conditions differentes de celles pour lesquelles il a ete construit; c'est le cas par exemple du non respect de nos notices techniques (mauvais raccordement electrique, fonctionnement a sec d'une chaudiere, etc.)
  Toutes modifications, toutes transformations ou toutes interventions effectuees par un personnel ou une entreprise non agreeees par la S.A. GODIN ou realiseses par des pieces de rechanges non d'origine ou non agreeees par le constructeur ;

L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S.A. GODIN.

En conséquence, la S.A. GODIN ne peut tenu être responsable des dégats matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).

Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans prévis nos apparciels. Toutes les dimensions et caractéristiquesannonées sont sujéttes à variation en fonction des impératifs techniques.

En cas d'applen en garantie, veuillez you munir obligatoirement d'une copie de la facture, du bon de garantie comportant les refecences de l'appareil, le cachet du revendeur, la date de mise en service de I'appareil, et de contacter voe revendeur pour toute reclamation.

Chaudières - Cuisinières - Appareils de chauffage - Fonderie GODIN S.A. - 532, rue Sadi Carnot - 02120 GUISE - France

Nous vous rappelons que le Service Avres Vente doit etre assured par le revendeur, ou linstallateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.

Tout client particulier s'adressant directement à notre société, sera renvoyé automatiquement chez son revendeur, et devra s'adresser auprès de lui, pour tout problème de Service ÀpreS Vente ou commercial.

FICHE DE CONTRÔLÉ

Nom et adresse du distributeur	BENEFICIAIRE DE LA GARANTIE :
	ADRESSE :
	Tél. :Date de mise à disposition :Date d'installation :
Tél :	Le : à :
	Signature :
LIBELLÉ DES PIEÇES À REMPLACER
Désignation :	Référence :	Observations :
Certificat de contrôle :Type d'Apparéil :Version : 366101 366701 366103 Contrôleur :	FICHE DE CONTRÔLLEVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture porte(s)Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantie
N° de Plaque Signalétique :N° de Garantie :	Présence cendrierPrésence buse départPrésence main froidePrésence étiquette mise en garde
GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE		Date création du document : 19/10/06Révision :././.
