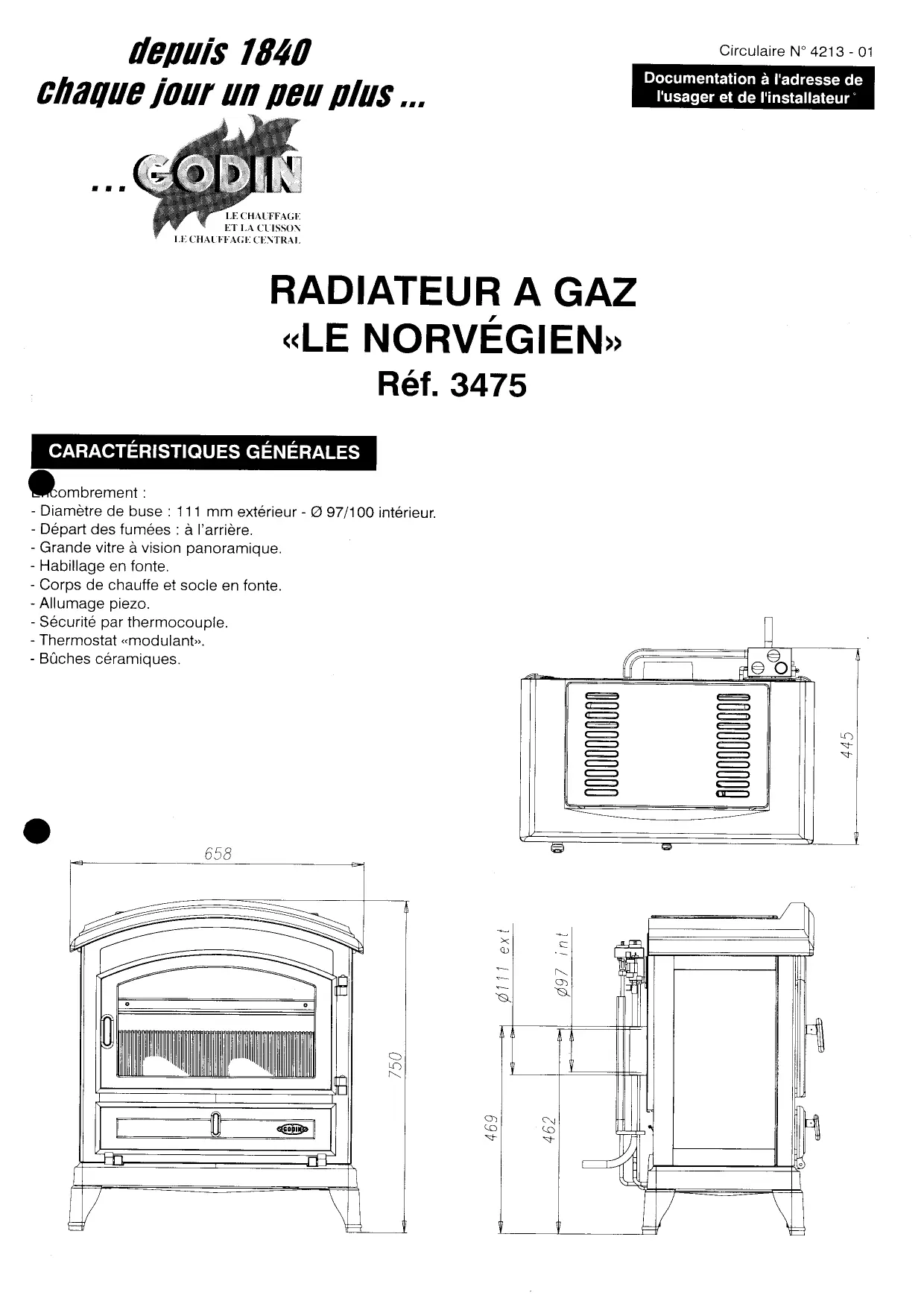

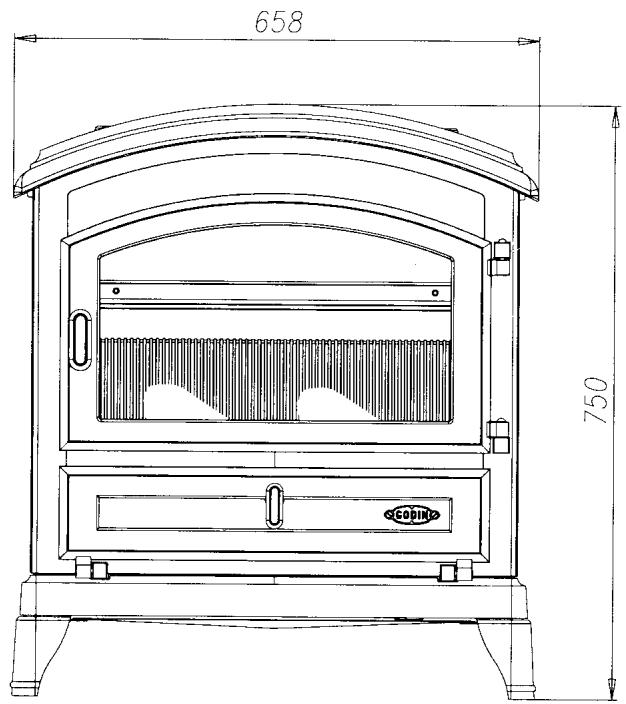

MODE D'EMPLOI 3475 NORVEGIEN GODIN

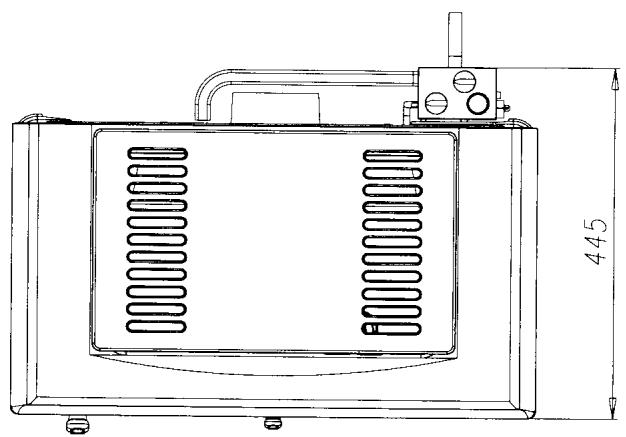

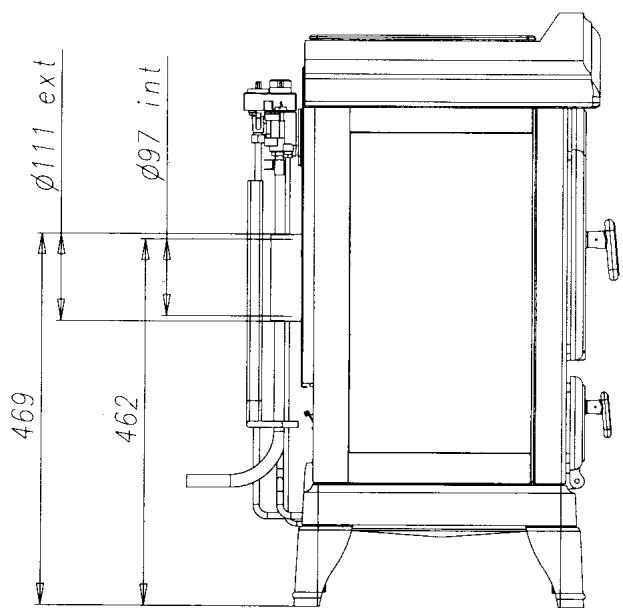

- Diamètre de buse : 111 mm extérieur - Ø 97/100 intérieur.
- Départ des fumées : à l'arrière.
- Grande vitre à vision panoramique.
- Habillage en fonte.
- Corps de chauffe et socle en fonte.
- Allumage piezo.
- Sécurité par thermocouple.
- Thermostat «modulant»,
- Buches céramiques.
| GAZ UTILISÉ | PRESSION mbar | INJECTEUR | DéBIT NOMINAL | DéBIT RÉDUIT | PUISSANCE TOTALE |
| Entrée | Brûleur | Ralenti | 3475 | 3475 | 3475 | 3475 |
| Gaz naturel G 20 | 20 | 17,5 | 2 | 7 x 1,04 | 1050 l/h | 315 l/h | 10 kW |
| Gaz naturel G 25 | 25 | 22,5 | 2,5 | 7 x 1,04 | 1165 l/h | 350 l/h | 10 kW |
| Gaz propane | 37 | 32 | 3 | Ø 1,6 | 395 l/h | 118 l/h | 9,5 kW |
Installation
La mise en place de l'appareil, le raccordement au conduit de fumée, le branchement sur le gaz, ou éventuellement un changement de gaz ou même un réglage doivent être réalisés par un spécialiste qualifié.
Les règles de l'art doivent être scrupuleusement respectées, notamment :
- Les brasures placées sur le tuyau d'alimentation de gaz doivent être du type "brasures fortes" (point de fusion supérieur à C).
- L'aération du local doit être suffisante pour alimenter correctement l'appareil.
- Le conduit de fumée doit assurer une bonne évacuation des produits de la combustion.
- Le raccordement doit être réalisé de façon rigide.
- Une vanne d'arrêt doit être placée sur la conduite gaz, près de l'appareil.
NOTA : Respecter impérativement les prescriptions du DTU 61-1 (pour la France).
- Débit d'air nécessaire à la combustion: 20 m³/h.
- L'installation doit toujours répondre à la législation en vigueur du pays où celle-ci est réalisée.
Recommandations
- L'appareil doit obligatoirement être raccordé à un conduit d'évacuation.
- Utiliser un tuyau neuf.
- En employer la plus petite longueur possible.
- Éviter les changements de direction du tuyau et veiller à ce que le parcours soit aussi vertical que possible.
- Ne jamais placer de clé de réglage sur l'évacuation.
- Ne pas raccorder l'appareil à un conduit desservant un autre appareil.
- Pour le raccordement du gaz, utiliser un tuyau de 12mm de diamètre.
Important :
- Ne jamais faire fonctionner l'appareil si une vitre est fendue, la remplacer avant la mise en service.
- Si le mur arrêté est constitué de matériel combustible, il est nécessaire de le protégerr avec une tôle de 60 × 60 cm minimum sur laquelle on aura percé au milieu un trou pour le passage de la buse.
Detecteur d'anomalie de TIRAGE
L'appareil est muni d'un détecteur d'anomalies de tirage qui mettrait le brûleur en sécurité si les produits de combustion ne sont pas totalement évacués. Une défaillance du conduit de cheminée entraîne l'arrêt du brûleur et de la veilleuse.
En cas de mise en sécurité, il convient d'attendre 30 minutes au moins avant de pouvoir remettre l'appareil en marche. Si le phénomène se produit trop souvent, il est nécessaire de prévenir votre installateur.

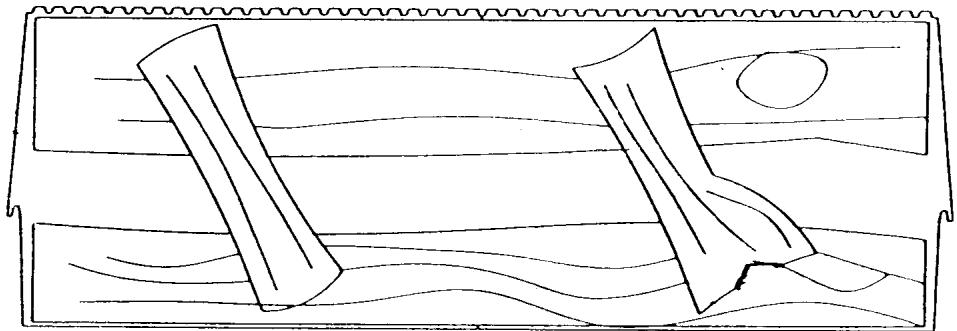

Les bûches en céramique doivent être placées comme indiqué sur le schéma ci-contre. La plus grosse bûche doit être appliquée sur l'arrière du foyer, la bûche avant appliquée sur la façade et les deux petites bûches doivent être placées dans les échancrures prévues.
Vuede dessus.
PARTIE réservée à l'utilisateur
Votre installateur doit mettre en service Notre appareil et s'assurer du bon fonctionnement de celui-ci.
N'hésitez pas à lui demander toute information dont vous auriez besoin. Ses conseils pour la conduite de votre appareil vous sont dispensables.
Fonctionnement
L'appareil est équipé d'un bloc gaz combiné regroupant les 3 fonctions suivantes :
- allumage (piézo électrique)
- régulation thermostatique : adaptation de l'allure selon la température,
- sécurité par thermocouple : coupure de l'arrivée du gaz en cas d'absence de flamme.
Le thermostat règle automatiquement le débit du gaz au brûleur selon la température désirée.
Les marques de 1 à 7 figurant sur la manette sont des repères. À l'aide d'un thermomètre placé dans la pièce, il est facile de déterminer le repère qui donne la température désirée.
Après un certain temps d'utilisation, la correspondance entre les positions de la manette et les températures obtenues sera acquise.
Si la température extérieure venait à s'élever, le thermostat arrêterait l'alimentation en gaz au brûleur et seule la veilleuse resterait allumée.
Allumage
- Ouvrir le robinet d'arrêt placé sur la conduite de gaz,
- Tourner la manette d'allumage légèrement vers la gauche et vers la droite par intermittence. Lâcher lorsque la veilleuse est allumée, puis placer l'index en regard de la grande flamme.
REMARQUE : Lors de l'allumage et notamment si la cheminée est froide, il peut s'écouler un peu d'eau de condensation par le coupe-tirage. Ne pas s'inquiéter, le phénomène s'arrête en quelques minutes.
IMPORTANT : En cas d'extinction accidentelle du brûleur, attendre 5 minutes avant de reprendre les manoeuvres d'allumage.
Organes de commande
VANNE HONEYWELL : vanne duo

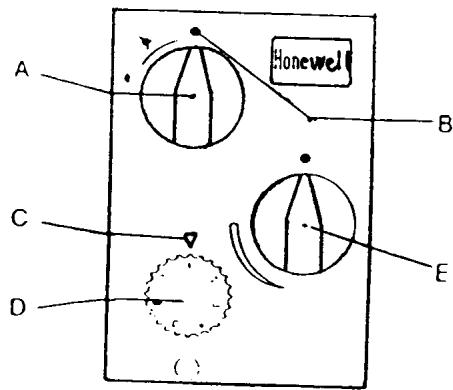

A : manette d'allumage et d'arrêt B : point d'arrêt C : index D : manette de thermostat E : manette robinet DUO
VANNE DUO
L'appareil 3475 est équipéd d'une vanne "DUO" permettant de régler une flamme "Ambiance" que le thermostat ne pourra contrôler.
contrôler. Si vous fermez ce robinet, le thermostat contrôle alors, complètement, le fonctionnement de l'appareil et arrête le brûleur si la température est assez élevée.
EXTINCTION: Ramenez la manette d'allumage au point arrêt. En cas d'arrêt prolongé, il est recommandé de fermer la vanne située sur la tuyauterie d'alimentation gaz.
Cet appareil compte des zones chaudes, éloigner les jeunes enfants et les personnes âgées.
REMARQUE: Si vous estimez que le brûleur réduit trop rapidement son allure, il est possible de placer l'élément sensible du thermostat le long du mur fixe à 15 cm du sol environ, ou le fixer sur le tuyau d'alimentation du gaz.
Entretien
Nous rappelons que cette opération doit être effectuée par un spécialiste au moins une fois par an.
Le bon fonctionnement de l'allumage, de la veilleuse, et l'allumage du brûleur dans toutes les allures doivent être vérifiés.
Pour éviter tout désagrément durant la saison de chauffe, il est vivement recommandé de réaliser cette opération durant.
Pièces de remplacement
Si après de longues années le remplacement de certaines pieces s'avere nécessaire; adressez-vous à votre FOURNISSEUF ou à tout autre PROFESSIONNEL DÉTENTEUR DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée SOUS L'HABILLAGE ou sur le BON DE GARANTIE, à conserver impérativement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement tout pièce de remplacement et procéder aux réparations justiciables de ses compétences.
Responsabilité
Nos vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.
Afin d'améliorer constamment la qualité de ses produits, la Société GODIN se réserve le droit de modifier ses appareils sans préavis.
Nomenclature des PIECES détachées

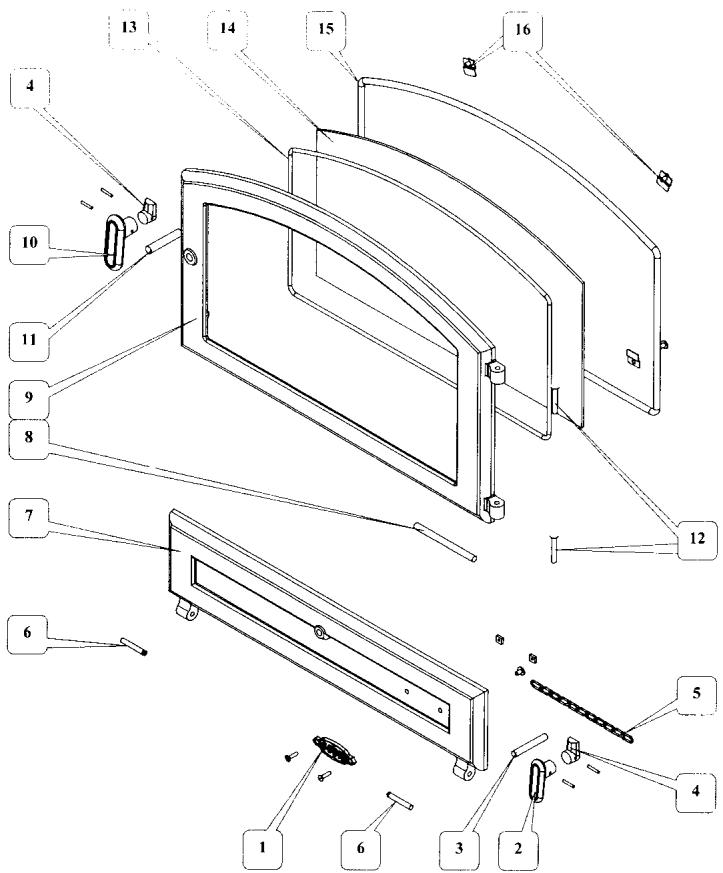

Eclaté des portes
| Repère | Désignation | Codification |
| 1 | 6726 F écusson | 18501672611 |
| 2 | 3882 F poignée portecendrier | 12815388211 |
| 3 | 3701 AF axe portecendrier | 12266370100 |
| 4 | 3119 F mentionnet de fermeture | 12146311901 |
| 5 | 3701 AF chainette | 19123370100 |
| 6 | AA goupille cannelée 6 x 40 | 00001305127 |
| 7 | 3701 F portecendrier (précisser la couleur) | 128013701.. |
| 8 | 3801 AF ficelle céramique tressée portecendrier | 18815380100 |
| 9 | 3882 F portechargement (précisser la couleur) | 128313882.. |
| 10 | 3882 F poignée portechargement | 12839388211 |
| 11 | 3701 AF axe fermeture portechargement | 12814370100 |
| 12 | AA rivet acier TR 6 x 40 | 00001305507 |
| 13 | 3882 AF ficelle céramique tressée verre réfractaire | 18826388200 |
| 14 | 3882 AA verre réfractaire | 18690388268 |
| 15 | 3882 AF ficelle céramique tressée portechargement | 188143882000 |
| 16 | 3152 T fixe vitre | 12071315218 |

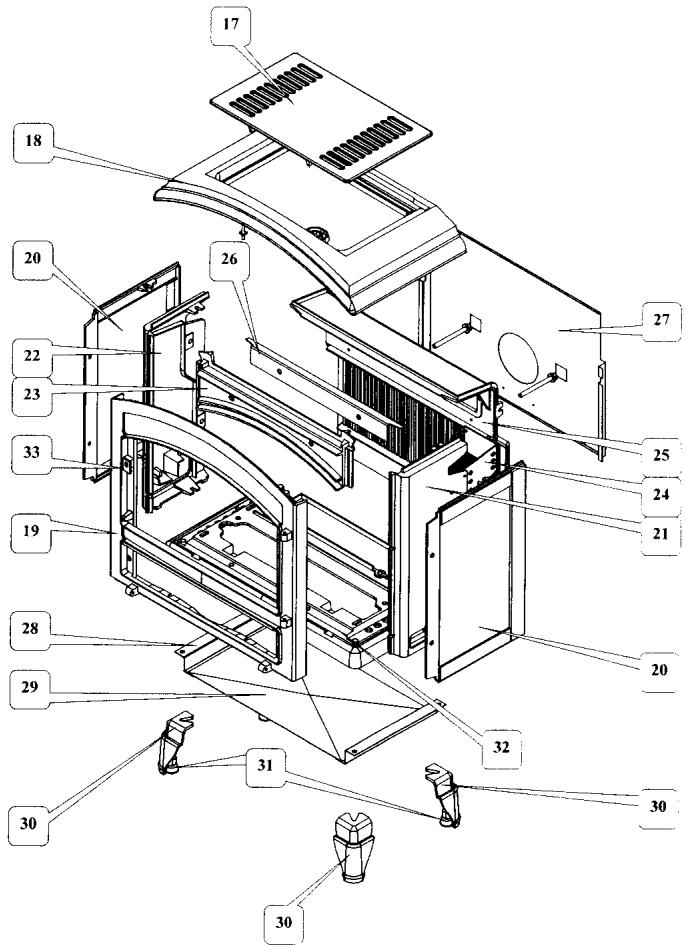

Éclaté du corps
| Repère | Désignation | Codification |
| 17 | 3475 F taque (préciser la couleur) | 114013475.. |
| 18 | 3878 F dessus (préciser la couleur) | 111013878.. |
| 19 | 3878 F façade (préciser la couleur) | 121013878.. |
| 20 | 3878 F côtes extérieurs (préciser la couleur) | 123043878.. |
| 21 | 3475 F côté droit interieur | 12303347501 |
| 22 | 3475 F côté gauche interieur | 12307347501 |
| 23 | 3275 F renfort façade | 12175327501 |
| 24 | 3475 T support bloc sécurité | 14770347553 |
| 25 | 3475 F derrière foyer | 10130347501 |
| 26 | 3475 T joint de façade | 12080347500 |
| 27 | 3475 T plaque de protection | 12420347500 |
| 28 | 3878T support bac propre | 12506387800 |
| 29 | 3475 T écran de chaleur | 13311347500 |
| 30 | 3878 F pieds (préciser la couleur) | 122083878.. |
| 31 | AA vérin à vis D30 M10 L30 | 00001306750 |
| 32 | 3475 F socle (préciser la couleur) | 122153475.. |
| 33 | 3701 AF platine de verrouillage | 12729370100 |
| Repère | Désignation | Codification |

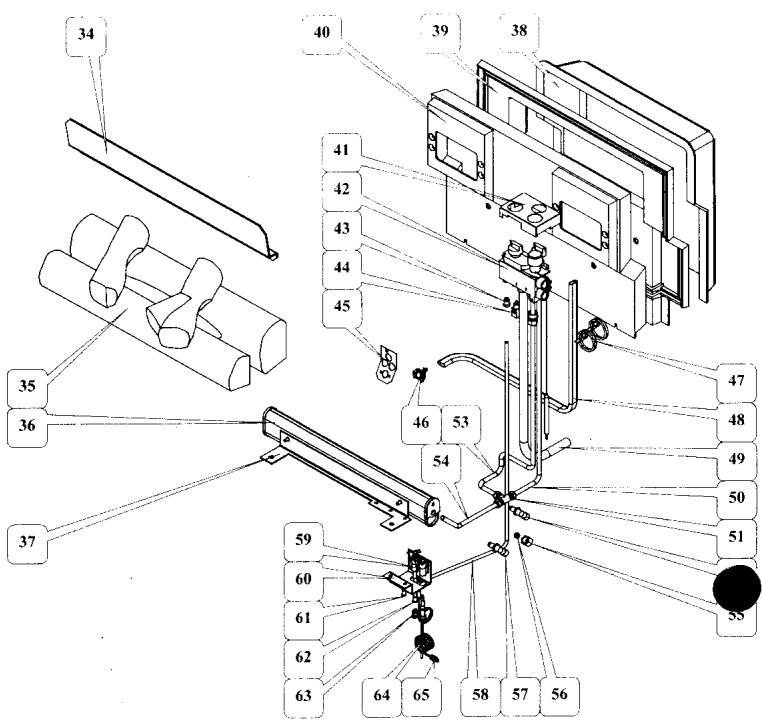

| 34 | 3417 T déflecteur | 24008341753 |
