MODE D'EMPLOI 3170 FOYER GODIN
Attention pour éviter tout risque d'incendie, cet appareil doit être installé dans les règles de l'art (D. T. U. 24.2.2) et conformément aux règles techniques rappelées dans la notice obligatoirement jointe à l'appareil. Son installation doit être effectuée par un professionnel ou une personne qualifiée.
- Définition
- Environnement du foyer
- Préparation du foyer
- Utilisation
- Entretien

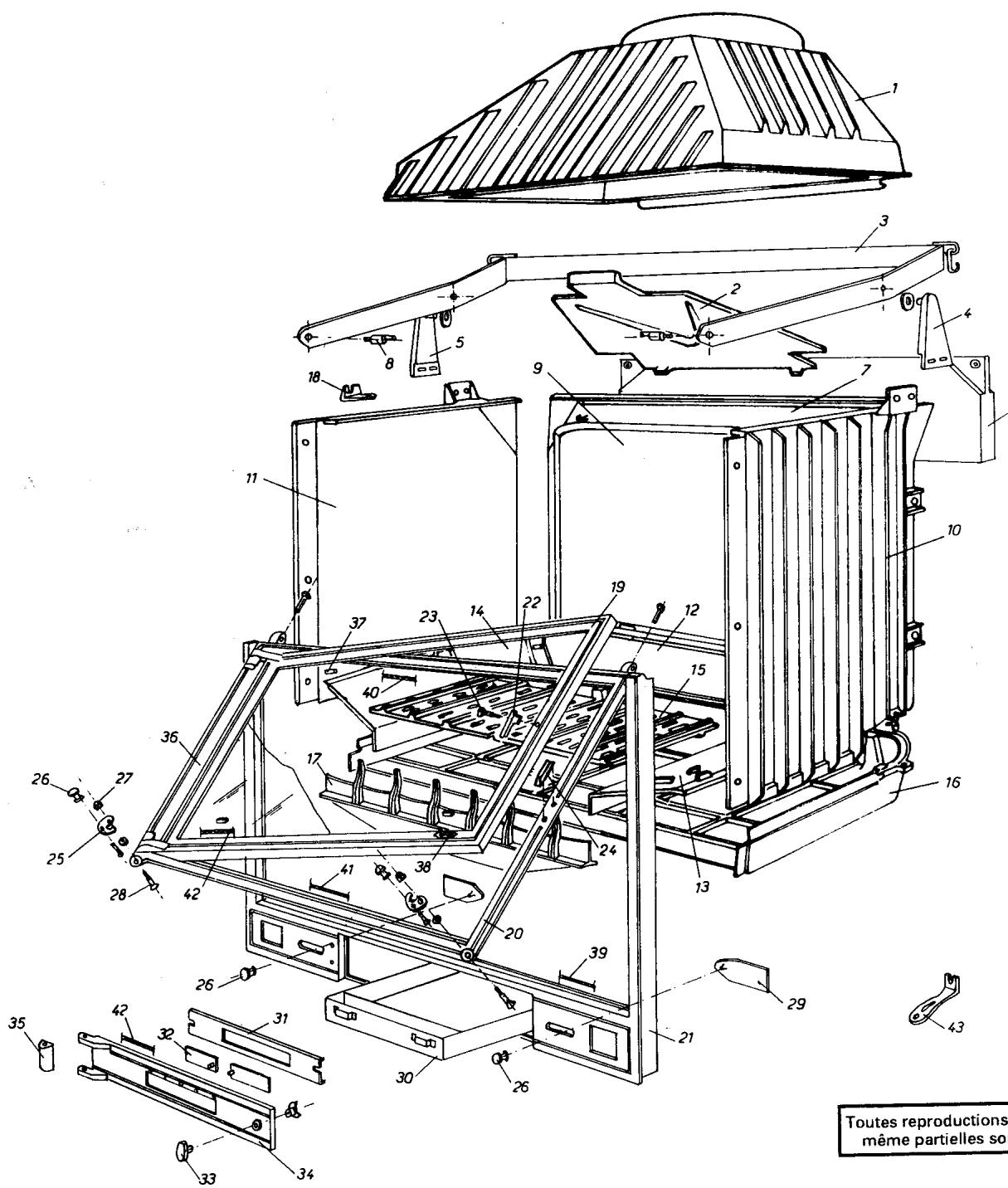

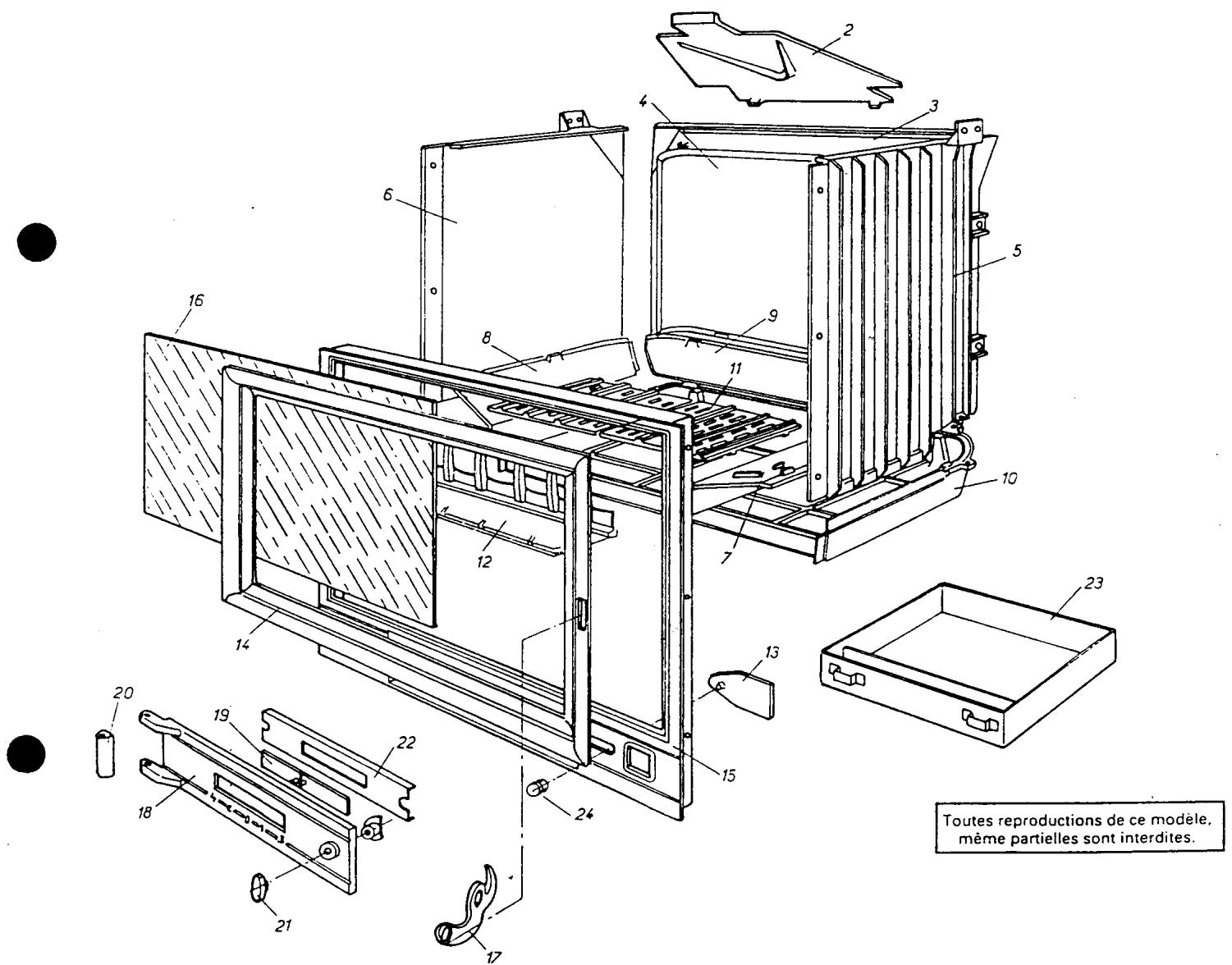

- Pièces de rechange
- Garantie
Destiné à l'installateur
Vous venez d'acquérir un foyer de cheminée fonctionnant au bois. Nous vous félicitons d'avoir fait confiance à notre marque.
1. Définition :
Les foyers "Réf. 3170 et 3182" disposent d'une chambre de combustion de type fermé, pouvant fonctionner en continu. Ils brûlent du bois de chauffage en système "combustion sur grille".
Le foyer "Réf. 3175" dispose d'une chambre de combustion fermée, fonctionnant en intermittent. Il brûle du bois de chauffage en système "Combustion sur grille". Ils sont destinés à être habillés avec des éléments en maçonnerie. Ils se raccordent au conduit de fumée pratiquement dans tous les cas avec un kit de raccordement "Réf. 0205 INOX", conçu à cet effet, disponible chez nos distributeurs.
La classification normalisée de ces appareils se désigne
1.1. Caractéristiques :
- Poids net de l'appareil : Réf. 3170 : 205 kg Réf. 3175 : 207 kg Réf. 3182 : 220 kg
- Puissance nominale : Réf. 3170, 3182 : 17KW - Réf. 3175 : 15KW
- Buse de départ fumée : 0 200
- Combustible recommandé : bois en bûches de longueur 50 cm
- Combustibles de remplacement: briquettes de lignite.
- Combustibles interdits : tous les autres
- La dépression du conduit de fumée nécessaire au bon fonctionnement et au développement de la meilleure puissance calorifique de l'appareil est de 1 mm de CE (colonne d'eau) mais peut être comprise entre 1,5 et 2 mm CE.
IMPORTANT : CES FOYERS NE PEUVENT ETRE
RACCORDES QUE SUR UN SEUL CONDUIT UNITAIRE.

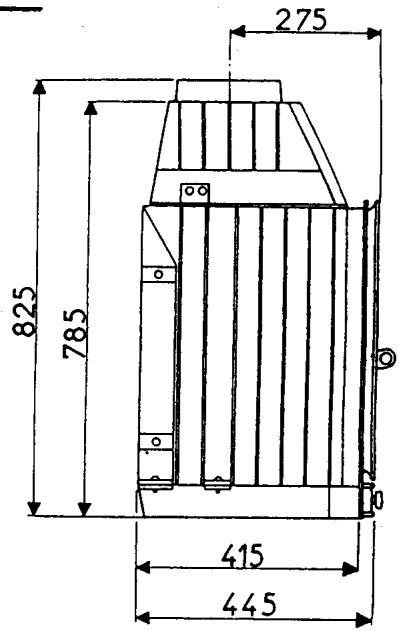

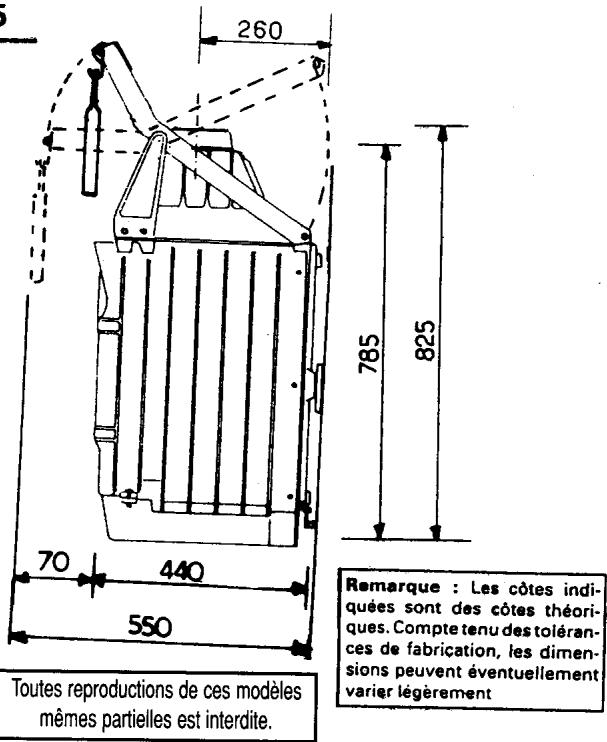

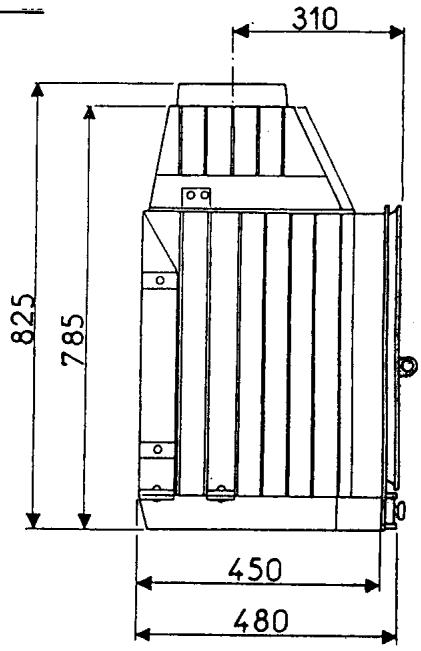

1.2. Encombrements :
Voir figure N° 1
2. Environnement de l'appareil :
Le rayonnement calorifique important du foyer à travers les vitres en vitrocéramique demande l'éloignement de toute matière pouvant être déteriorée ou algéree par la chaleur (mobilier, papier peint, boiserie, etc...).
2.2. Avant tous travaux
Il y aura lieu de s'assurer de la conformité et de la compatibilité du conduit sur lequel le foyer sera raccordé suivant les règles en vigueur pour l'usage auquel il servira.
Quelques exemples :
Vérifier :
- Son parfait état d'étanchéité, de vacuité et de stabilité. Sa section doit être constante et de même forme sur toute la hauteur.
- Sa nature et sa compatibilité.
- Que sa face intérieure se situe à 16 cm au moins de tout élément bois (charpente, plancher,...) ou autres produits combustibles.
- Qu'aucune installation électrique ne soit approximée.
- Que le ramonage ait été réalisé.
- Que le tirage soit correct.
- Que les joints d'assemblage pour les boisaux soient exécutés au mortier de ciment alumineux ou au mortier bâtard, et ne soient pas situés au droit des traversées de plancher.
La section minimale nécessaire du conduit doit être de 400 cm2 ou d'une section équivalente de diamètre hydraulique de 20 cm minimum. Un diamètre de 18 cm peut être toléré dans le cas de bonnes conditions de tirage.
NATURE du conduit :
Il sera réalisé :
- soit à l'aide de boisaux de terre cuite conformes à la norme NFP 51 311 ou de boisaux béton conformes à la norme NFP 51 321,
- soit à l'aide de conduits métalliques composites ayant un avis technique compatible pour cet usage,
- soit à l'aide de briques de terre cuite conformes à la norme NFP 51 301 ou de briques réfractaires conformes à la norme NFP 51 302.
Dans tous les cas, le conduit devra déboucher dans la pièce où seront installés le foyer et la cheminée.
Les conduits de fumée doivent être verticaux. Toutefois, ils peuvent exceptionnellement pour les boisaux, être déviés dans les conditions suivantes : - Un conduit ne doit pas composer plus de deux déviements
(c'est-à-dire plus d'une partie non verticale).
- L'angle de ces dévoiements avec la verticale ne doit pas excéder. Toutefois, s'il s'agit d'un conduit sans rugosité et de moins de 5 m de haut, cet angle peut être supérieur à, mais sans excéder.
Si le conduit de fumée n'est pas compatible, ou dans le cas d'une réjection, il y aura lieu de réaliser un tubage réglementaire à l'aide d'un procédé justifiable d'un avis technique favorable à cet usage ou de le replacer par un nouveau conduit conformé et adapté au foyer. Ces travaux doivent être réalisés par un professionnel qualifié.
Dans tous les cas, le conduit doit permettre un ramonage mécanique.

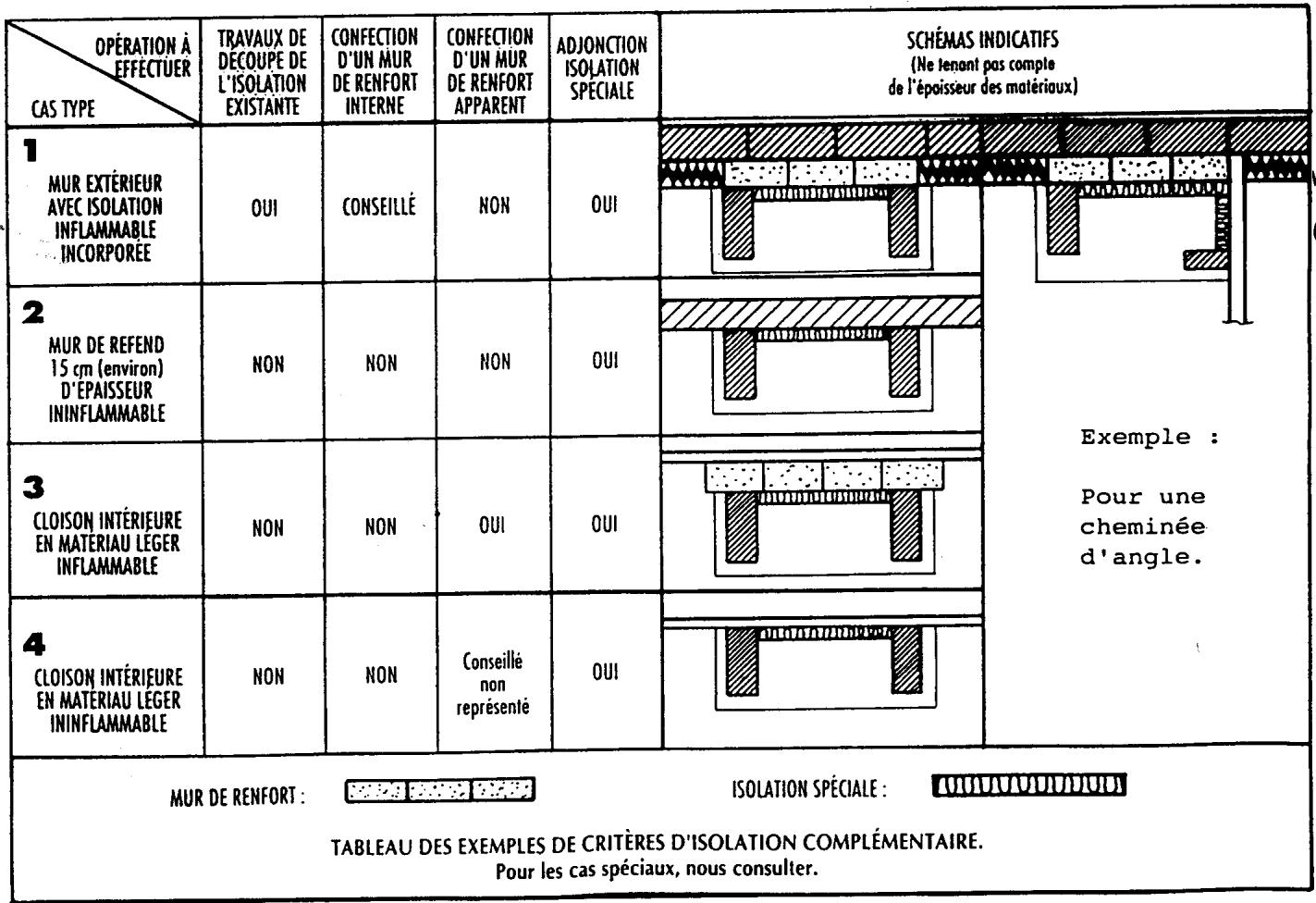

Vérifier l'environnement dans lequel la cheminée et le foyer seront installés. Il doit être procédé à l'enlèvement de tous les matériaux combustibles, ou dégradables sous l'action de la température, sur les parois ou à l'intérieur de celles-ci (sols, murs et plafonds), à l'emplacement de la cheminée, si celle-ci est en contact avec ces parois.
La température superficielle de ces parois ne devra pas excéder 50^, en parties accessibles.
Vérifier si le sol ou le plancher peut admettre les charges de l'édifice.
En cas de sols inflammables, il faut prévoir des protections; exemple: avec un plancher bois, il est nécessaire de réaliser une découverte et de couler une dalle en béton sous l'emprise de la cheminée.
Pour les murs avec isolation combustible incorporée, comme le placo-polystyrène, il faut obligatoirement procéder au décollement du complexe isolant sur toute la hauteur sous plafond, sur une largeur au moins égale à celle entre extérieurs
piliers de la cheminée. Dans le cas de coffrage, cette découverture sera égale au moins à la largeur de ce dernier. D'une façon générale, le complexe isolant inflammable ne doit pas se couvrir dans l'espace intérieur de la cheminée et de la hotte.
La réservation ainsi créée sera comblée par un mur de renfort en matériel incombustible ayant une bonne isolation thermique et une bonne tenue mécanique (exemple : béton cellulaire). Il faudra veiller à bien rejoindre jointoyer tous les éléments qui composent ce mur. Ensuite, la largeur intérieure de la cheminée sur toute la hauteur sera tapissée à l'aide de l'isolation spéciale. Voir tableau 1er cas et croquis n°2.
NOTA : Dans le cas de murs comportant une ventilation, il y aura lieu, lors de l'édification du mur de renfort, de respecter cette caractéristique.
Pour les murs en matériel incombustible, il faut obligatoirement, sur toute la largeur intérieure de la cheminée et sur toute la hauteur, appliquer l'isolation spéciale. Voir tableau 2e cas, et croquis N°2
Pour les cloisons légères inflammables, il y aura lieu d'édifier obligatoirement sur toute la hauteur sous plafond, un mur de renfort en matériel incombustible classé MO, de bonne stabilité et dépaissuré adequate, qui assurera la protection thermique. Exemple : béton cellulaire épaisseur 10 cm. N'ayant la place pour l'intégrer à l'intérieur de l'habillage, il sera donc exécuté sur toute la largeur de la cheminée, plus un débord de 5 à 10 cm de chaque côté. (Exemple : largeur hors tout, poutre, tablette ou coffrage, 160 cm, le doublage en béton cellulaire aura une largeur de 170 à 180 cm). Ensuite, la largeur intérieure de la cheminée sur toute la hauteur sera tapissée à l'aide de l'isolement spéciale. Voir tableau 3e cas et croquis N^ 2.
NOTA : Dans le cas où le conduit en attente est très pres
de la cloison légère inflammable ne permettant pas le passage du mur de renfort ; si l'écart au feu n'est pas respecté (16 cm), nous vous conseillons de vous rapprocher du maître d'œuvre et du constructeur qui ont réalisé ce conduit. Dans l'impossibilité, il sera nécessaire de découvrir et retirer la cloison légère inflammable du point haut jusqu'à un niveau situé plus bas que celui du mur de renfort et la remplacer par un matériel incombustible ; et ce, sur la largeur totale de la hotte plus le débord de 5 à 10 cm. Puis appliquer l'iso1ation spéciale comme expliqué plus haut. Voir croquis N°3
Dans le cas extrême, si les garanties de sécurité et de stabilité ne peuvent être obtenues, cette cloison légère sera remplacée purement et simplement par un matériel du type béton cellulaire qui sera ensuite recouvert de l'isolation spéciale.
Pour les cloisons intérieures en matériel léger incombustible, nous conseillons le mur de renfort apparent tel que dans le 3e cas. Il sera obligatoire si la stabilité de la cloison n'est pas satisfaisante. Pour l'une ou l'autre de ces solutions, la largeur intérieure et toute la hauteur de la cheminée seront tapissées avec l'isolation spéciale. Voir tableau 4e cas et croquis N°2
Dans le cas d'une cheminée d'angle, les précautions sont identiques aux cheminées standard (Voir Croquis).
IMPORTANT : Dans tous les cas, la face laine de roche de l'implant spécial doit être appliquée sur le mur d'adossement alors que la face aluminium doit être tournée vers l'intérieur de la cheminée. Pour l'isolement du plafond, voir "CONCEPTION DE LA HOTTE ET ISOLATION PLAFOND" au chapitre 2.3.5.
L'isolation spéciale est disponible chez nos distributeurs.
2.3. Recommandations concernant l'habillage:
Voir plan de détails et de montage de l'habillage.
2.3.1. Lorsque les éléments sont liaisonnés mécaniquement, leur pose à sec est autorisée. Lorsque la liaison est effectuée par jointoiement, les éléments à joints larges seront assemblés entre eux au mortier et dans le cas de joints minces, au ciment colle ou au plâtre. Leur liaison avec le mur d'adossement et le sol sera réalisée au plâtre à modeler et à la filasse.
3.2. Cloison d'adossement :
En cas de montage de corbeaux en console avec scellement dans la paroi de soutien, celle-ci doit posséder des caractéristiques mécaniques suffisantes (pas de scellement dans les cloissons légères ou béton cellulaire, dans ce cas, il y aura lieu d'utiliser des plaques de répartition).
2.3.3. Soubassement de cheminée :
Lorsque le soubassement est destiné à répartir les charges de la cheminée sur le sol, il doit être conçu et réalisé pour supporter l'édifice en toute stabilité. La pose à sec est interdite.
2.3.4. Habillage du foyer.
L'habillage du foyer doit être réalisé en matériel incombustible.

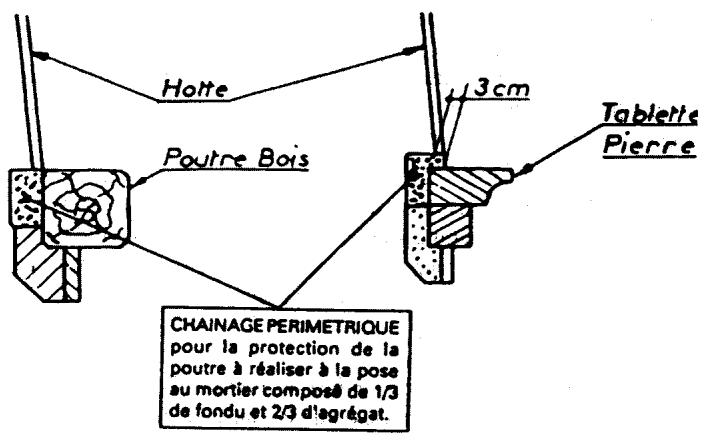

Lorsque la poutre est en matériel combustible (bois), il est nécessaire de la protéger par un matériel incombustible classé MO, par le fronton ou par un déflecteur. Suivant l'habillage, un chainage périmétrique est à couler à la pose à l'aide d'un mortier de ciment alumineux, il sera ancré dans la cloison d'adossement, quand la nature de cette dernière le permet (Voir croquis ci-dessous). Il assurera la stabilité de l'ensemble et la protection de la poutre. Il ne devra pas être en contact avec le foyer. Un passage doit être aménagé entre ce dernier et le chainage. Lorsque la partie supérieure de la cheminée (poutre, tablette
pierre, linteau, chaînage) est en porte-à-faux, un ou des tirants seront fixés solidement dans le mur d'adossement afin d'éviter tous risques d'affaissement.
Un couloir de convection doit être respecté entre les isolants et le foyer.

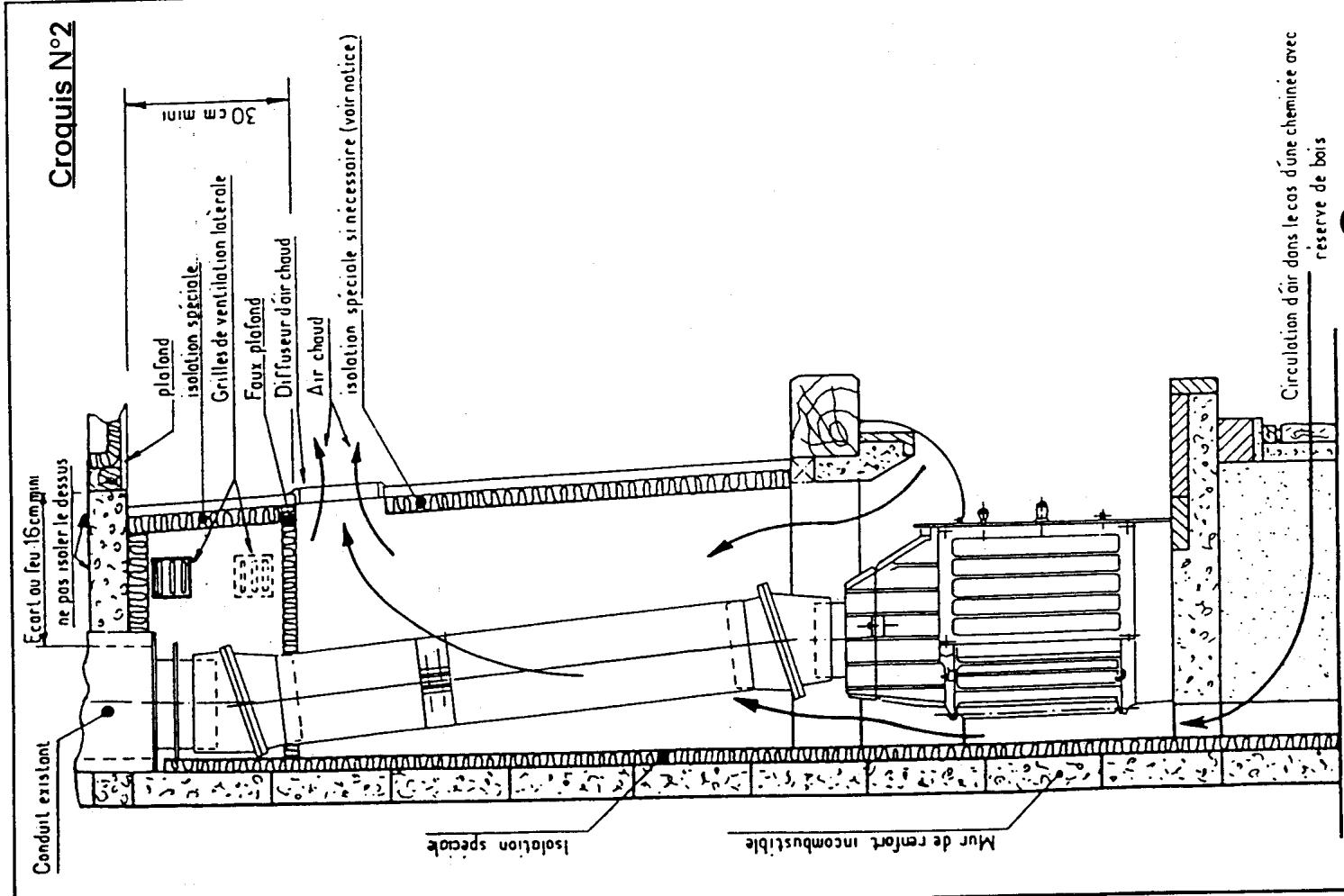

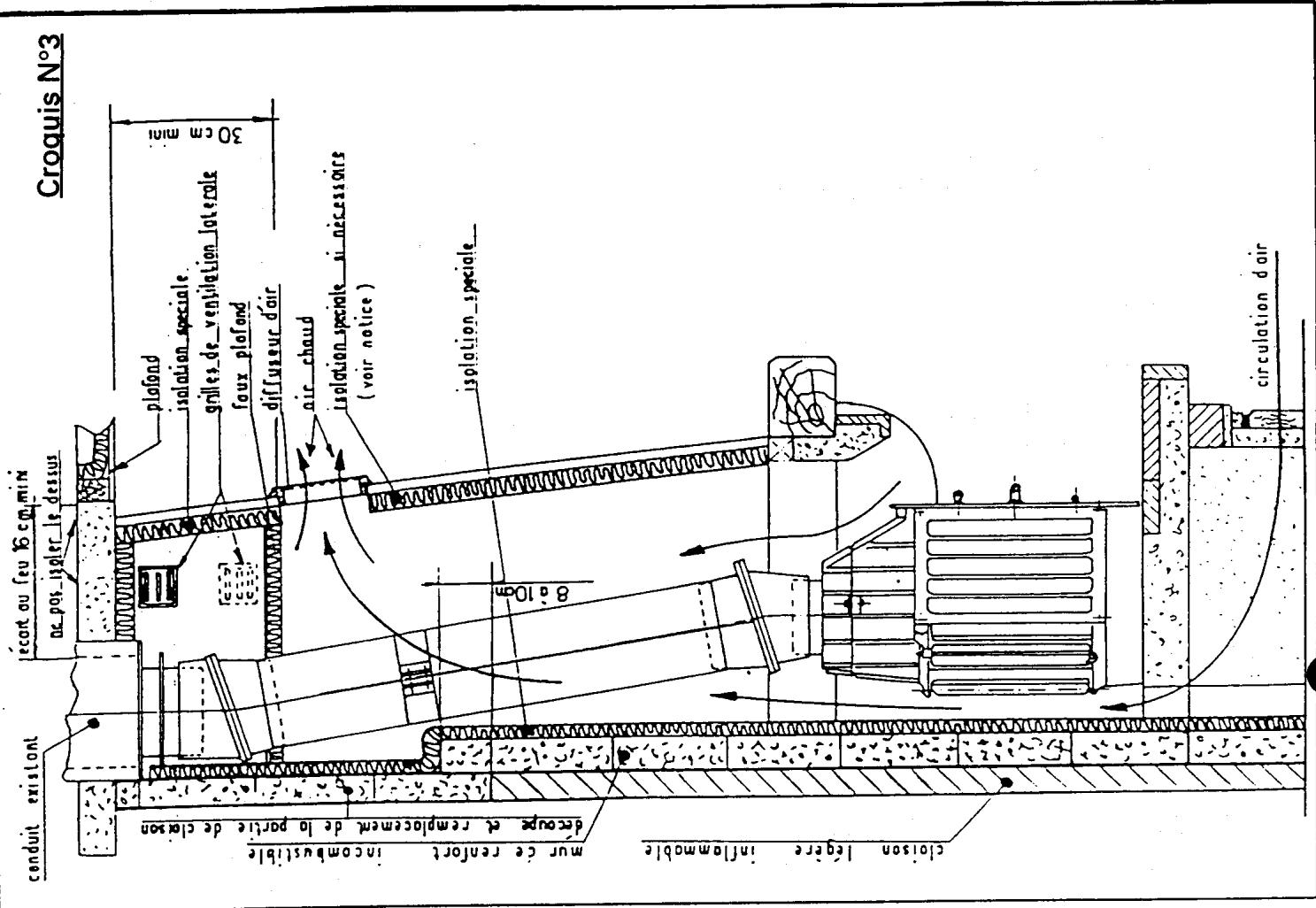

2.3.5. Conception de la hotte et isolation plafond.
Vous reporter au croquis N° 2.
L'emploi de matériaux incombustibles se dégradant au-dessus de 90°C (le plâtre par exemple), est autorisé sous réserve d'exécuter une isolation thermique des surfaces soumises au rayonnement direct du conduit de raccordement ou de l'avoir.
Lors de l'emploi de STAFF, par exemple, pour réaliser la hotte, il sera obligatoire de tapisser toutes les faces internes de cette dernière avec l'isolation spéciale face laine de roche, contre les panneaux de la hotte.
Dans la partie supérieure de la hotte, il sera réalisé un faux-plafond servant de déflecteur en matériel incombustible et d'une bonne tenue mécanique, revêtu avec l'isolant spécial et situé à 30 cm minimum du plafond. La mise en place de ce bouclier thermique évitera les montées en température du plafond et permettra de récupérer un maximum d'air chaud par l'intermédiaire du ou des diffuseurs situés juste au-dessous de ce bouclier.
Dans la partie de la hotte se trouvant au-dessus du déflecteur, les quatre côtés du volume intérieur et la partie plafond, en dehors de la surface occupée par le boisseau, seront également tapissés avec l'isolant spécial, toujours avec la face laine de roche contre les parois.
Une aération sera réalisée dans ce volume par la pose des deux grilles, en les plaçant si possible, d'une façon opposée sur les côtés de la hotte, à un niveau différent (une haute, une basse).
Dans le cas d'une cheminée située dans un angle, placer l'une des grilles en façade (toujours à l'opposé).
La hotte doit reposer sur le chaînage périmétrique et non sur la poutre. Dans le cas d'une tablette pierre, le chaînage sera réalisé en surepaisseur sur cette dernière, afin d'en assurer la stabilité. Voir croquis ci-dessus.
NOTA : TOUS LES MATERIALIAUX INCOMBUSTIBLES UTILISÉS POUR LA MISE EN OÉVRE DE CES TRAVAUX SERONT CLASSES MO.
2.3.5.1. Trappe de visite :
Nos préconisons, lors de l'installation de votre cheminée, de procéder à la pose d'une trappe de visite. Cette trappe permet l'accès à l'intérieur de la hotte afin de pouvoir effectuer les
éventuelles opérations de contrôle et d'entretien (notamment sur le raccordement et la partie supérieure du foyer fermé).
Le D. T. U. 24.2.2. précise, par ailleurs, que l'intérieur de la hotte doit être visible afin de permettre le contrôle du conduit de raccordement. La trappe de visite permet cette visibilité (néanmoins possible par les diffuseurs), mais, en plus, laisse la possibilité d'intervenir, par exemple, pour l'entretien sur cet élément.
La trappe de visite peut éventuellement se substituer à un diffuseur de chaleur quand elle permet le passage de l'air chaud contenu dans la hotte, lorsque la cheminée fonctionne.
2.3.6. Diffuseur d'air chaud :
D'une section totale réelle de 400cm² minimum, il(s) ne doit(doivent) être, en aucun cas, situé(s) à moins de 30 cm du plafond.
2.3.7. Arrivée d'air de convection :
Dans la base de la cheminée, il est impératif de laisser libres les entrées d'air de convection d'une section de 400 cm², sauf prescription spécifiée sur le plan de la cheminée.
- soit par le bucher ou réserves à bois (respecter un passage d'air lors de la mise en place des bûches),
- soit par des grilles, situées dans les piliers, le coffrage ou le soubassement.
Dans certains cas, en supplément, des joues latérales en métal perforé disposées de chaque côté du foyer contribuant à cette convection.
La circulation d'air de convection à l'intérieur de la cheminée est indispensable et doit être la plus importante possible pour éviter une accumulation d'air chaud trop importante.
Dans le cas où l'arrivée d'air de convection participe en plus, en partie à l'air de combustion du foyer, il faut veiller à aménager un espace libre de tous obstacles jusqu'aux entrées d'air de l'appareil. (S'aider d'une gaine flexible incombustible 080mm minimum, s'il y a lieu.) Cette disposition est indispensable dans le cas d'une extraction d'air chaud afin de ne pas créer une dépression au niveau des entrées d'air du foyer, qui pourrait entraîner des fumées dans les pièces desservies.
2.4. AMENEE D'air FRAIS dans la piece:
Lorsque l'admission d'air de la pièce est insuffisante, par exemple : cas d'une habitation équipée d'un système d'extraction mécanique (V. M. C.), une amende d'air supplémentaire propre à la cheminée est obligatoire. La prise d'air doit être située soit directement à l'extérieur, soit dans un local ventilé sur l'extérieur et être équipée d'une grille.
La sortie d'air (à l'intérieur de la pièce) doit être située directement dans la cheminée, soit le plus près possible de l'appareil et doit être obturable. La section de cette entrée d'air doit être au minimum égale au quart de la section du conduit de fumée avec un minimum de 200 cm².
2.5. Conduit de raccordement :
Nous vous conseillons le kit de raccordement "Réf. 0205 INOX", disponible chez nos distributeurs. Il s'adapte sur le plupart des conduits en attente. Dans ce cas, se référer à la notice spécifique du kit.
2.5.1. Autres raccordements.
Dans le cas d'un tubage sur conduit non compatible, le tuyau peut être raccordé directement sur l'appareil, il doit être justifiable d'un avis technique favorable à cet usage.
Pour les raccordements, il y aura lieu d'être vigilant sur leur mise en œuvre, le choix des composants, le respect : des spécifications
fications des fabricants, des règles de l'art et de la conformité, suivant la législation en vigueur.
Dans le cas d'une extraction mécanique (décentralisation d'air chaud) qui crée une dépression dans la hotte, le raccordement de l'appareil au conduit de fumée doit être suffisamment étanche afin qu'il ne puisse y avoir d'aspiration de fumée dans l'extracteur.
Tous les raccordements doivent partager une très bonne tenue mécanique, doivent permettre le ramonage et doivent être contrôlés régulièrement. Profiter des deux ramonages dans l'année.
La liaison de l'extrémité haute du raccordement avec le conduit existant doit toujours se faire, dans le cas de sections différentes, avec des pentes à minima formant un entonnoir afin d'éviter les accumulations de suies.
Pour les éléments métalliques, se servir des accessoires de liaison spécifiques du fabricant. Les emboîtements pour les tuyaux métalliques simple paroi doivent être au moins de 80 mm et 40 mm lorsqu'ils sont équipés de joints.
2.5.2. Modérateur de tirage (dans le cas de tirage trop important)
Il doit être raccordé au conduit de raccordement et installé dans le local où se trouve le foyer (à l'extérieur de la hotte ou à l'intérieur s'il est facilement visible et accessible). Il ne doit pas entraîner l'air chaud de convection du foyer. Voir notice du modérateur.
Avant d'installer le foyer dans l'habillage, il faudra l'examiner afin de déceler une éventuelle anomalie qui pourrait être due au transport, au déchargement, etc. ; ce qui permettrait d'intervenir plus facilement avant de l'intégrer dans la cheminée.
Le non-respect des instructions de montage implique la responsabilité de celui qui l'effectue.

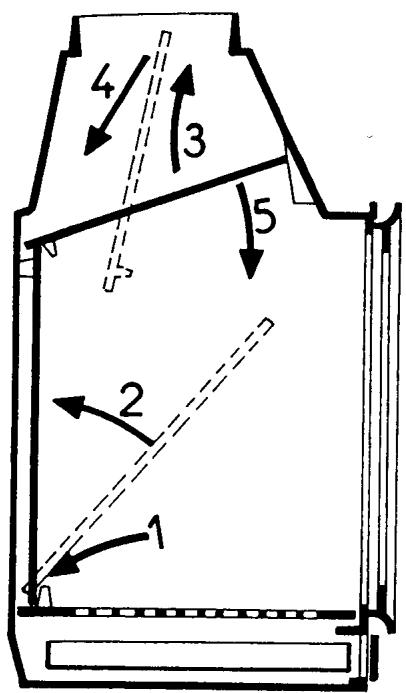

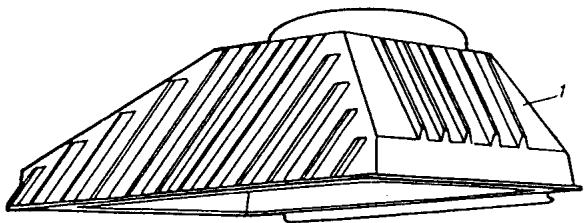

3.1. Montage de la plaque décor et du déflecteur :
Voir croquis N°4

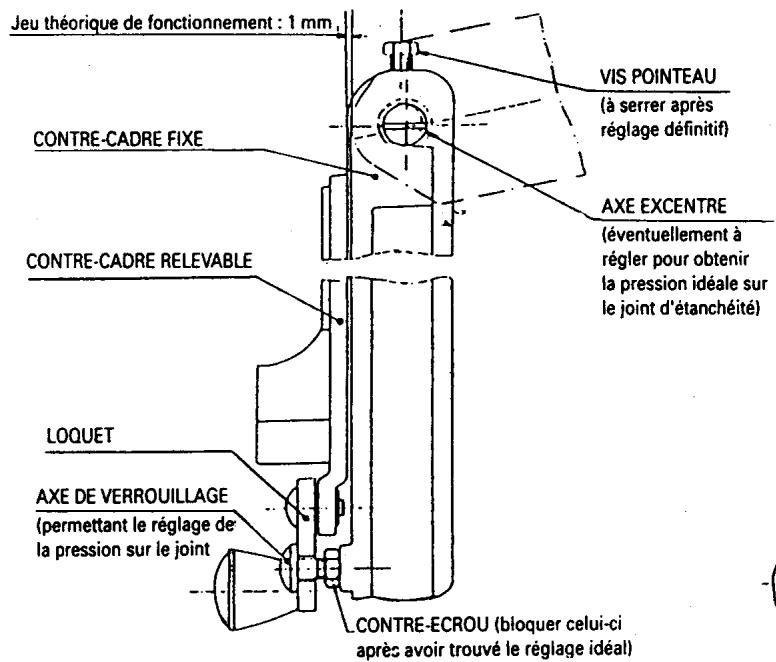

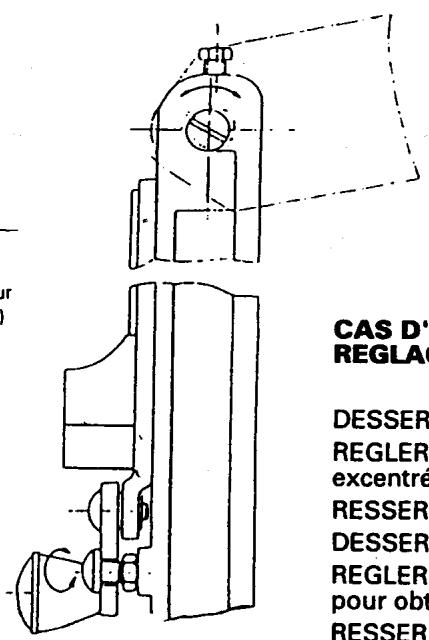

3.2. Réglage eventuel :
Voir Croquis N° 5
3.3. Étanchéité :
Un pot de mastic réfractaire est livré avec chaque foyer, pour les retouches éventuelles.
4.1. Organe d'utilisation :
Voir Croquis N° 6.
4.2. Avant l'emploi de votre appareil :
Il y a lieu de respecter un temps de séchage de 4 semaines, afin que l'humidité, emmagasinée dans certaines parties de la mise en œuvre, s'évapore (raccordement, conduit de cheminée, assemblage pierres, hotte, etc.).
Ce délamancement écoulé, vous pourrez procéder au premier allumage en chargeant modérément en bois et en réduisant l'ouverture des registres d'aération d'air, pour limiter l'intensité du feu; ce
qui permettra une montée en température progressive de l'ensemble foyer et éléments façonnés, pour éviter les dilatations rapides et les chocs thermiques. Effectuez ces petites flambées sur 10 jours pour parachever le séchage de l'ouvrage.
Pendant les premières utilisations, une odeur peut émaner de l'appareil, provoquée par un éventuel excédent de peinture, il faudra réaliser après le temps de séchage, quelques flammes soutenues pour les supprimer.
4.3. Combustibles :
L'appareil est donc pour fonctionner avec du bois. Interdiction d'utiliser du charbon ou autre combustible similaire.
L'utilisation de briquettes de lignite est tolérée; elles permettent des allures ralenties importantes (ne pas mettre plus de 10 briquettes pour le chargement).
Préférez le bois dur au bois tendre (chêne, hêtre, charme, châtaignier, etc...) très sec, 20% d'humidité maximum, ce qui correspond à un bois stocké sous abri pendant 18 à 24 mois; l'emploi de bois avec un taux d'humidité trop important entraînera une mauvaise combustion en encrassant prématurément l'appareil, les vitres et le conduit.
Ne brûlez pas de déchets ménagers, matières plastiques (bouteilles) ou dérivés, caoutchouc, produits gras (chiffons imbibés d'huile) etc... qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit.
4.4. Allumage :
Pour bien démarrer un feu : évitez les feuilles de papier glacé, étalez du papier journal froissé ou de la paille sur la sole foyère, placez dessus des brindilles puis des petites branches bien sèches ou du bois fendu finement, ensuite des branches ou du bois fendu de section plus importante, équivalente à 3 cm de diamètre environ. Enflammez le papier, fermez la porte du foyer et ouvrez entièrement les registres d'admission d'air. Ensuite, lorsque le feu est bien pris, procédez au chargement.
Ne jamais allumer votre feu avec de l'essence, de l'alcool, etc. même pour l'activer.
Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille et la sole foyère qui, par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air).
4.5. Fonctionnement :
Pour profiter du meilleur rendement de votre appareil, il faudra être très vigilant sur sa conduite.
Il est conseillé de charger en plusieurs fois que de charger d'une façon excessive.
Après chaque chargement, faites fonctionner l'appareil à une allure assez vive pendant un certain temps, ainsi les vapeurs condensables qui se dégagent en général au début de la combustion seront évacuées en partie.
Les utilisations de longue durée à une allure très ralentie sont déconseillées, surtout au début et à la fin de l'hiver et pendant les périodes de redoux, elles entraînent une combustion incomplète qui favorise les dépôts de bistre et de goudron sur la vitre et dans le conduit.
Ne laissez pas emballer le feu avec des admissions d'air entièrement ouvertes et une charge de bois excessive ; de même, ne faites pas fonctionner l'appareil en laissant la porte du dendrier ouverte, afin d'éviter une élévation de température excessive qui risquerait de déterminer les éléments fonte de l'appareil, le raccordement et le conduit de fumée.
4.6. Réglage d'admission d'air:
Votre appareil est pourvu :
- d'un réglage d'admission d'air primaire, situé sur le bas de la façade de chaque côté de la porte du déshumidificateur, agissant directement sur la braise en activant de façon sensible le feu et d'un réglage d'air secondaire situé sur la porte du déshumidificateur.
NOTA : Au niveau des registres :
- le Repère 0 correspond à la position fermée,
- Le Repère 4 correspond à la position ouverte (puissance nominale).
4.7. Chargement - puissance :
- La puissance calorifique dégagée par le foyer est tributaire principalement du chargement en bois.
Suivant l'essence et l'humidité du bois, une bûche de 50 cm de long, de diamètre :
6 cm pèse environ 1 kg, 10 cm pèse environ 3 kg, 15 cm pèse environ 7 kg.
Pour un chauffage soutenu, utiliser des buches de petit diamètre en grand nombre (ex. : 6 à 8 buches de 6 cm de diamètre sur un bon lit de braises).
Pour un chauffage plus long, utiliser des buches de gros diamètre (ex: 3 buches de 13 à 15 cm de diamètre sur un lit de braises moyen).
NOTA : le fonctionnement normal est tributaire du lit de braise ; empêcher qu'il disparaisse complètement en fin de combustion, afin d'éviter les reprises difficiles qui favorisent le bistrage de la vitre. Relancer avec du petit bois s'il y a lieu.
4.8. Précautions au rechargement :
Lors de l'ouverture de la porte, déverrouiller la poignée de fermeture, entrouvrir en observant un temps d'arrêt puis ouvrir lentement. Ces précautions vous éviteront le désignalment d'un refoulement éventuel.
4.9. Avertissement :
Ne jamais jeter d'eau pour éteindre le feu.
La vitre peut atteindre des températures élevées en dégagant, par rayonnement, une source de chaleur importante; nous vous conseillons de ne pas placer à proximité des meubles ou objets y étant sensibles. Attention aux risques de brûlures, notamment pour les enfants en bas âge.
Si votre cheminée est équipée d'une ou deux réserves à bois, il y aura lieu de ne pas les obstruer (ex. par une porte, par un stockage excessif de bois, etc...) afin de laisser le libre passage de l'air servant à la convection. De même, ne pas y loger des matières facilement inflammables (ex. papier, boîtes d'allumettes, etc...).
Constatations
Dégagement de fumée à l'ouverture des vitres.
-Voir ci-dessus "Précautions au rechargement".
- Vérifier si l'arrivée d'air frais dans la pièce est suffisante (ouvrir une porte ou une fenêtre pour vérifier).
- Faites vérifier votre cheminée (dépression, étanchéité du conduit, du raccordement et du foyer).
| Peu de chauffage, le feu couve ou s'éteint | - Recharger sur un bon lit de braithes, relancer avec du petit bois, s'il le faut. - Utiliser du bois plus sec (15 à 20% d'humidité. - Faites vérifier votre chemi-née (dépression, étanchéité du conduit, du raccordement et du foyer). |
| Peu de chauffage mais le feu qui s'emballe | - Vérifier l'étanchéité du foyer. - Charger de préférence avec des grosses buches. - Faites vérifier le tirage de votre cheminée (pose d'un réducteur de tirage en souche ou pose d'un modéréur de tirage). |
| La vitre se salit très vite | - Utiliser un bois plus sec. - Eviter les allures ralenties trop fréquentes. - Ouvrir tous les registres d'air secondaire. |
| La vitre se salit partiellement par trainées | - Nettoyer l'admission d'air secondaire sur le haut du cadre. |
NOTA: Le fonctionnement du foyer est tributaire des conditions atmosphériques. Il est conseillé d'être très vigilant, par exemple lors de vents violents (trop de tirage) ou de brouillard (pas de tirage).
5. Entretien :
Deux ramonages mécaniques à effectuer par an, dont un pendant la période de chauffe, lors desquels vous ferez contrôler le raccordement et le conduit de cheminée pour vous assurer du bon état de l'ensemble. Un certificat doit vous être remis par l'entrepreneur. Le déflecteur de l'appareil, qui peut être chargé de suies sur le dessus, doit être enlevé. Les différents éléments constituant l'appareil et l'étanchéité doivent être vérifiés; si nécessaire, il y aura lieu de procéder au remplacement des joints de porte et de vitre.
Dans le cas d'anomalies, il est interdit d'utiliser votre appareil. Il y aura lieu de procéder à la réjection avant toute remise en marche. Faites contrôler leur installation par un professionnel.
La période de chauffe terminée, procédez au nettoyage de tous les éléments intérieurs en fonte de votre appareil, grattez les éventuels agrégats de goudron et brossez toutes les par
tiers; pour vous faciliter la tâche, déposez tous les éléments amovibles (grille foyère, chenet, fond décoré,...). Puis après ce décrassage, frottez tous les éléments en fonte avec une pâte appropriée (zebraline); cette opération redonnera l'éclat à votre appareil et le préservera de la rouille (renouveler l'opération si nécessaire). Nous vous conseillons également, pendant cette période, de laisser les arrivées d'air ouvertes pour permettre une circulation d'air dans l'appareil et dans le conduit. À ce sujet, une attention toute particulière sera apportée pour les foyers qui fonctionnent d'une façon discontinue (résidence secondaire). En effet, cette utilisation perpétue les phénomènes de condensation, qui accélèrent le phénomène d'oxydation.
Pour les appareils munis de grilles perforées sur une partie de leur contour, nettoyez-les en passant l'aspirateur afin de dégager les perforations d'éventuelles poussières qui nuiraient à la circulation d'air de convection.
Videz régulièrement le cendrier pour éviter une accumulation de cendres qui pourrait obstruer la grille foyère et l'endommager. Attention aux braises incandescentes jetées négligemment : elles peuvent enflammer tous matériaux combustibles.
Nettoyage de la vitre : lorsque la vitre est froide, la frotter avec une éponge humide ou mousse, un chiffon imbibé d'un produit d'entretien à base de soude caustique. Suivre les instructions et les précautions d'emploi des notices des différents produits.
6. PIECES De rechange:
Pour toute demande de pièces détachées ou renseignements, il est indispensable de rappeler le numéro de fabrication figurant sur la plaquette signalétique qui se trouve sur l'embase du foyer en dessous du dendrier.
7. Garantie :
La garantie de l'installation sera effective dans le cadre du respect des règles de l'art, de la législation en vigueur, de la notice d'installation et d'utilisation des foyers, de nos prescriptions concernant le montage du kit de raccordement et de l'isolation, ainsi que celles concernant l'installation et l'utilisation de la cheminée et du foyer.
Il y aura lieu d'être vigilant sur : la mise en œuvre des différents composants, le choix des matériaux, le respect des règles de l'art et de conformité, ce qui permettra d'assurer une installation de toute sécurité.
Ce document n'a pas la prétention de reprendre tous les cas de figure, ainsi que l'intégralité des documents normatifs existants et ne vous exempte pas de vous référer à ces derniers.
Pour les cas spéciaux, nous consulter.
IMPORTANT : "La Société GODIN" décline toute responsabilité concernant toute modification de l'appareil et toute modification de son installation par l'utilisateur.
Afin d'améliorer constamment la qualité de ses produits, la Société GODIN se réserve le droit de modifier ses appareils sans préavis.
Fig. N° 1
FOYERReF.3182
413 hauteur vitrée
FOYERReF.3175
1- Placer la plaque décor entre les taquets et le fond du foyer. 2- Positionner la plaque décor sur le fond du foyer. 3-4- Passer le déflecteur suivant les flèches, tout en maintenant la plaque décor. 5- Rabattre le déflecteur vers l'avant de l'avaloir.
IMPORTANT : S'assurer que la plaque décor est bien retenue par le déflecteur.
Réglage de la fermeture du CADRE relevable réf. 3175
Croquis N°5
Cas d'un mauvais reglage
DESSERRER la vis pointeau REGLER le jeu grâce à l'axe excentré RESSERRER la vis pointeau DESSERRER le contre-écrou REGLER l'axe de verrouillage pour obtenir un jeu régulier RESSERRER le contre-écrou
APRÈS LES PREMIERS FEUX, VEILLEZ À RÉGLER L'ÉTANCHÉITE DU FOYER.
Ref.: 3175
* ATTENTION: Ne pas manutentionner le foyer en le prenant par les bras oscillants.
Ref.: 3170/3182 OUVERTURE DE LA PORTE
Réf.: 3170/3182/3175 PREHENSION DU CENDRIER
Ref. 3182
| N° | DESIGNATION | CODE | N°1 | DESIGNATION | CODE | N° | DESIGNATION | CODE |
| 1 | AVALOIR | 1.1137-3170 | 13 | REGISTRE D'AIR SECONDAIRE | 1.3901-3170 | 22 | CONTRE-PORTE DE CENDRIER | 1.2805-3170 |
| 2 | DéFLECTEUR | 1.0131-3170 | 14 | PORTE FOYER (pour Foyer Réf. 3170) | 1.2861-3170 | 23 | CENDRIER | 1.3316-3170 |
| 3 | FOND | 1.2401-3170 | PORTE FOYER (pour Foyer Réf. 3182) | 1.2861-3182 | 24 | BOUTON PRISE D'AIR | 0.0001-3040 | |
| 4 | PLAQUE DÉCOR | 1.0160-3170 | 15 | FAÇADE (pour Foyer Réf. 3170) | 1.2101-3170 | MAIN-FROIDE EN FONTE | 1000-33 | |
| 5 | CÔTE LATERAL DROIT | 1.2301-3170 | FAÇADE (pour Foyer Réf. 3182) | 1.2101-3182 | MAIN-FROIDE EN FIL D'ACIER | 3859 | ||
| 6 | CÔTE LATERAL GAUCHE | 1.2305-3170 | 16 | VITRE (pour Foyer Réf. 3170 : 633 x 431 x 4) | ||||
| 7 | COULOIR LATERAL DROIT | 700-48 TF | VITRE (pour Foyer Réf. 3182 : 733 x 431 x 4) | |||||
| 8 | COULOIR LATERAL GAUCHE | 700-50 TF | 17 | POIGNÉE PORTE DE CHARGEMENT | 1.2839-3170 | |||
| 9 | COULOIR CENTRAL | 700-51 TF | 18 | PORTE DE CENDRIER | 1.2801-3170 | |||
| 10 | EMBASE | 700-41 TF | 19 | VOLET RÉGLAGE D'AIR | 1.4137-3158 | |||
| 11 | GRILLE FOYÈRE | 700NM10 | 20 | PAUMELLE | 700-60 TF | |||
| 12 | CHENÉT | 1.0306-3170 | 21 | LOQUET PORTE DE CENDRIER | 1.2808-3170 |
Ref. 3175
| N° | DESIGNATION | CODE | N° | DESIGNATION | CODE | N° | DESIGNATION | CODE |
| 1 | AVALOIR | 1.1137-3170 | 16 | EMBASE | 700-41 TF | 31 | CONTR-PORTE DE CENDRIER | 1.2805-3170 |
| 2 | DéFLECTEUR | 1.0131-3170 | 17 | CHENET | 1.0306-3170 | 32 | VOLET REGLABLE D'AIR | 1.4137-3158 |
| 3 | BRAS OSCILLANT | 3471 A | 18 | ATTACHE-BARBECUE | 700-61 TF | 33 | LOQUET PORTE DE CENDRIER | 1.2808-3170 |
| 4 | ATTACHE-BRAS OSCILLANT DROIT | 1.5810-3175 | 19 | PORTE | 1.2831-3175 | 34 | PORTE CENDRIER | 1.2801-3175 |
| 5 | ATTACHE-BRAS OSCILLANT GAUCHE | 1.5811-3175 | 20 | CONTRE-CADRE RELEVABLE | 1.2101-3175 | 35 | PAUMELLE | 700-60 TF |
| 6 | CONTRE-POIDS | 700-49 TF | 21 | CONTRE-CADRE FIXE | 1.2085-3175 | 36 | VITRE 660x457x4 | — |
| 7 | FOND | 1.2401-3170 | 22 | LOQUET DE PORTE | 1.2890-3175 | 37 | CLAME DE VITRE | 3021 R 3021 B |
| 8 | EXCENTRIQUE SUPERIEURE PERCE | 3040 C | 23 | AXE ARTICULATION PENE | 30-10-2 | 38 | ECUSSON LAITON | 1.8501-3451 |
| 9 | PLAQUE DECOR | 1.0160-3170 | 24 | GACHE | 700-7 NM | 39 | JOINT CADRE FIXE TRESSE DE VERRE Ø 8 GRIS (en) | |
| 10 | COTE LATERAL DROIT | 1.2301-3170 | 25 | LOQUET DROIT GAUCHE | 700-15 NM 700-14 NM | 40 | JOINT CADRE FIXE TRESSE CERAMIQUE Ø 9 TYPE V (en) | |
| 11 | COTE LATERAL GAUCHE | 1.2305-3170 | 26 | BOUTON | 0.0001-3040 | 41 | JOINT CADRE RELEVABLE TRESSE CERAMIQUE Ø 8 TYPE V (en) | |
| 12 | COULOIR CENTRAL | 700-51 TF | 27 | ECROU BORGNE EB5.ZN | — | 42 | JOINT PORTE CENDRIER ET VITRE FAÇADE TRESSE DE VERRE | Ø 8 GRIS (en) |
| 13 | COULOIR LATERAL DROIT | 700-3548 C | 28 | VIS D'ARTICULATION | 3119 | 43 | MAIN-FROIDE | 1000-33 |
| 14 | COULOIR LATERAL GAUCHE | 700-3549 C | 29 | REGISTRE D'AIR SECONDAIRE | 1.3901-3170 | |||
| 15 | GRILLE FOYERE | 700NM10 | 30 | BAC A CENDRES | 1.3315-3170 |
