3164.A FOYER - Cheminée GODIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 3164.A FOYER GODIN au format PDF.
| Type de produit | Foyer fermé pour cheminée, modèle GODIN 3164.A FOYER |
| Marque | GODIN |
| Modèle | 3164.A FOYER |
| Poids net | 98 kg (version standard) |
| Puissance nominale | 8,5 kW |
| Volume de chauffe corrigé | 300 m³ |
| Combustible recommandé | Bois en bûches de 50 cm de longueur (bois dur, humidité < 20%) |
| Combustibles tolérés | Briquettes de lignite (max 10 par chargement) |
| Combustibles interdits | Charbon, déchets ménagers, plastiques, caoutchouc, produits gras |
| Diamètre de buse de fumée | 200 mm |
| Dépression nécessaire | 1,5 à 1,8 mm CE (colonne d'eau) |
| Section minimale du conduit | 400 cm² (diamètre hydraulique 20 cm minimum) |
| Distance de sécurité aux matériaux combustibles | 16 cm minimum |
| Température maximale des parois accessibles | 50 °C |
| Type de combustion | Combustion sur grille, chambre fermée, fonctionnement continu |
| Entretien obligatoire | Ramonage mécanique 2 fois par an, dont un en période de chauffe |
| Nettoyage de la vitre | À froid, avec éponge humide ou produit à base de soude caustique |
| Protection antirouille | Frotter les éléments en fonte avec de la pâte zébraline après la saison |
| Pièces de rechange | Disponibles chez le fournisseur ou professionnel agréé GODIN |
| Garantie | Garantie sous réserve de respect des règles d'installation et d'utilisation |
| Classe de l'appareil | C. G. B. f. Em. 8,5 kW NFD 35.376 |
FOIRE AUX QUESTIONS - 3164.A FOYER GODIN
Questions des utilisateurs sur 3164.A FOYER GODIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cheminée au format PDF gratuitement ! Retrouvez votre notice 3164.A FOYER - GODIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 3164.A FOYER de la marque GODIN.
MODE D'EMPLOI 3164.A FOYER GODIN
Attention pour éviter tout risque d'incendie, cet appareil doit être installé dans les règles de l'art (D. T. U. 24.2.2) et conformément aux règles techniques rappelées dans la notice obligatoirement jointe à l'appareil. Son installation doit être effectuée par un professionnel ou une personne qualifiée.
- Définition
- Environnement du foyer
- Préparation du foyer
- Utilisation
- Entretien
- Pièces de remplacement
- Garantie
Destiné à
I'installateur
Destiné à
l'utilisateur
Vous venez d'acquérir un foyer de cheminée fonctionnant au bois. Nous vous félicitons d'avoir fait confiance à notre marque.
1. Définition :
Le foyer "Réf. 3164. A" dispose d'une chambre de combustion de type fermé, pouvant fonctionner en continu. Il brûle du bois de chauffage en système "combustion sur grille". Destiné à être habillé avec des éléments en maçonnerie, il se raccorde au conduit de fumée pratiquement dans tous les cas avec un kit de raccordement "Réf. 0205" INOX, conçu à cet effet, disponible chez nos distributeurs.
La classification normalisée de cet appareil se désigne par : C. G. B. f. Em. 8.5 kW NFD 35.376.
1.1. Caractéristiques :
- Poids net de l'appareil :
Version Standard, 98kg
Puissance nominale: 8,5kW
Volume de chauffe corrigé: 300m³
Buse de départ fumée : 0 200
- Combustible recommandé : bois en boucles de longueur 50 cm
- Combustibles de remplacement : briquettes de lignite.
- Combustibles interdits : tous les autres
- La dépression du conduit de fumée nécessaire au bon fonctionnement et développement la(Meilleure puissance calorifique de l'appareil est de 1.5mm de CE (colonne d'eau) mais peut être comprise entre 1,5 et 1,8 mm CE.
1.2. Encombrements:
Voir figure 1.
2. Environnement de l'appareil :
Le rayonnement calorifique important du foyer passe travers les vitres en vitrocéramique, demande l'éloignement de toute matière pouvant être déteriorée ou altérée par la chaleur (mobilier, papier peint, boiserie, etc...).
2.2. Avant tous travaux
Il y aura lieu de s'assurer de la conformité et de la compatibilité du conduit sur lequel le foyer sera raccordé suivant les règles en vigueur pour l'utilisation auquel il servira.
Quelques exemples :
Vérifier :
- Son parfait état d'étanchéité, de vacuité et de stabilité. Sa section doit être constante et de même forme sur toute la hauteur.
- Sa nature et sa compatibilité.
- Que sa face intérieure se situe à 16 cm au moins de tout élément bois (charpente, plancher,...) ou autres produits combustibles.
- Qu'aucune installation électrique ne soit approximée.
- Que le ramonage ait été réalisé.
- Que le tirage soit correct
- Que les joints d'assemblage pour les boisaux soient exécutés au mortier de ciment alumineux ou au mortier bâtard, et ne soient pas situés au droit des traversées de plancher.
La section minimale nécessaire du conduit doit être de 400 cm² ou d'une section équivalente de diamètre hydraulique de 20 cm minimum.

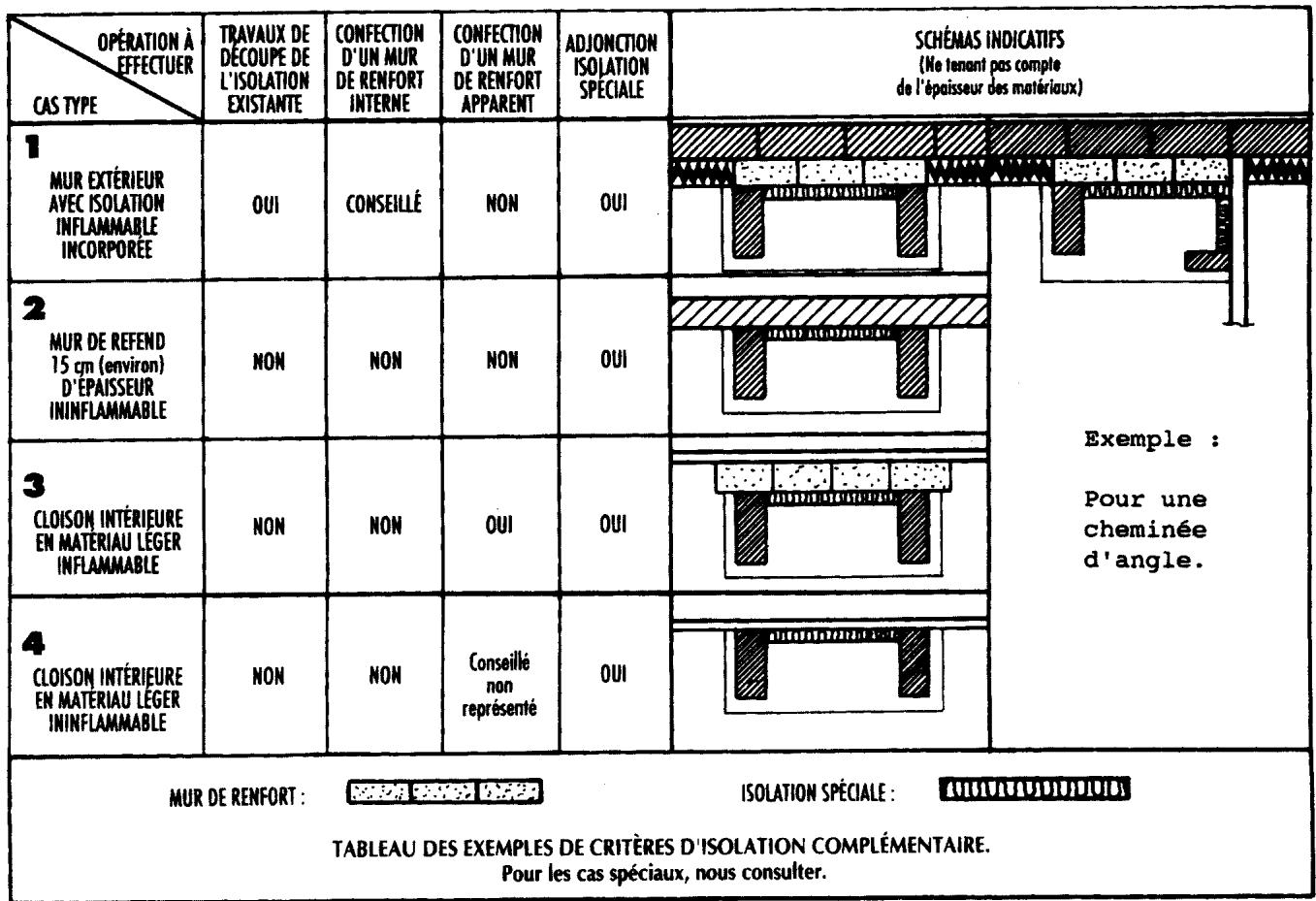

NATURE du conduit :
Il sera réalisé :
- soit à l'aide de boisseaux de terre cuite conformes à la norme NFP 51 311 ou de boisseaux béton conformes à la norme NFP 51 321.
- soit à l'aide de conduits métalliques composites ayant un avis technique compatible pour cet usage,
- soit à l'aide de briques de terre cuite conformes à la norme NFP 51 301 ou de briques réfractaires conformes à la norme NFP 51 302.
Dans tous les cas, le conduit devra déboucher dans la pièce où seront installés le foyer et la cheminée.
Les conduits de fumée doivent être verticaux. Toutefois, ils peuvent exceptionnellement pour les boisaux, être dévoyés dans les conditions suivantes :
- Un conduit ne doit pas comporter plus de deux dévoiements (c'est-à-dire plus d'une partie non verticale).
- L'angle de ces dévoiements avec la verticale ne doit pas excéder. Toutefois, s'il s'agit d'un conduit sans rugosité et de moins de 5m de haut, cet angle peut être supérieur à, mais sans excéder.
Si le conduit de fumée n'est pas compatible, ou dans le cas d'une reféction, il y aura lieu de réaliser un tubage réglementaire à l'aide d'un procédé justifiable d'un avis technique favorable à cet usage ou de le replacer par un nouveau conduit conforme et adapté au foyer. Ces travaux doivent être réalisés par un professionnel qualifié.
Dans tous les cas, le conduit doit permettre un ramonage mécanique.
Vérifier l'environnement dans lequel la cheminée et le foyer seront installés. Il doit être procédé à l'enlèvement de tous les
matériaux combustibles, ou dégradables sous l'action de la température, sur les parois ou à l'intérieur de celles-ci (sols, murs et plafonds), à l'emplacement de la cheminée, si celle-ci est en contact avec ces parois.
La température superficielle de ces parois ne devra pas excéder 50°C, en parties accessibles.
Vérifier si le sol ou le plancher peut admettre les charges de l'édifice.
En cas de sols inflammables, il faut prévoir des protections; exemple: avec un plancher bois, il est nécessaire de réaliser une découverte et de couler une dalle en béton sous l'emprise de la cheminée.
Pour les murs avec isolation combustible incorporée, comme le placo-polystyrène, il faut obligatoirement procéder à la découverte du complexe isolant sur toute la hauteur sous plafond, sur une largeur au moins égale à cette entre extérieurs piliers de la cheminée. Dans le cas de coffrage, cette découverte sera égale au moins à la largeur de ce dernier. D'une façon générale, le complexe isolant inflammable ne doit pas se trouver dans l'espace intérieur de la cheminée et de la hotte.
La réservation ainsi créée sera comblée par un mur de renfort en matériel incombustible ayant une bonne isolation thermique et une bonne tenue mécanique (exemple : béton cellulaire). Il faudra veiller à bien rejoindre jointoyer tous les éléments qui composent ce mur. Ensuite, la largeur intérieure de la cheminée sur toute la hauteur sera tapissée à l'aide de l'isolation spéciale. Voir tableau 1^er cas et croquis ^2.
NOTA : Dans le cas de murs comportant une ventilation, il y aura lieu, lors de l'édification du mur de renfort, de respecter cette caractéristique.
Pour les murs en matière incombustible, il faut obligatoirement, sur toute la largeur intérieure de la cheminée et sur toute la hauteur, appliquer l'isolation spéciale. Voir tableau cas, et croquis N°2
Pour les cloisons légères inflammables, il y aura lieu d'édifier obligatoirement sur toute la hauteur sous plafond, un mur de renfort en matériel incombustible classé MO, de bonne stabilité et épaisseur ajustée, qui assurera la protection thermique. Exemple : béton cellulaire épaisseur 10cm. N'ayant
pas la place pour l'intégrer à l'intérieur de l'habillage, il sera donc exécuté sur toute la largeur de la cheminée, plus un débord de 5 à 10 cm de chaque côté. (Exemple : largeur hors tout, poutre, tablette ou coffrage, 160 cm, le doublage en béton cellulaire aura une largeur de 170 à 180 cm). Ensuite, la largeur intérieure de la cheminée sur toute la hauteur sera tapissée à l'aide de l'isolation spéciale. Voir tableau 3^e cas et croquis N^ 2.
NOTA : Dans le cas où le conduit en attente est très près de la cloison légère inflammable ne permettant pas le passage du mur de renfort ; si l'écart au feu n'est pas respecté (16 cm), nous vous conseillons de vous rapprocher du maître d'œuvre et du constructeur qui ont réalisé ce conduit. Dans l'impossibilité, il sera nécessaire de découvrir etsteroler la cloison légère inflammable du point haut jusqu'à un niveau situé plus bas que celui du mur de renfort et la replacer par un matériel incombustible ; et ce, sur la largeur totale de la hotte plus le débord de 5 à 10 cm. Puis appliquer l'isolation spéciale comme expliqué plus haut. Voir croquis N^ 3.
Dans le cas extrême, si les garanties de sécurité et de stabilité ne peuvent être obtenues, cette cloison légère sera remplacée purement et simplement par un matériel du type béton cellulaire qui sera ensuite recouvert de l'isolation spécifique.
Pour les cloisons intérieures en matière léger incombustible, nous conseillons le mur de renfort apparent tel que dans le 3e cas. Il sera obligatoire si la stabilité de la cloison n'est pas satisfaisante. Pour l'une ou l'autre de ces solutions, la largeur intérieure et toute la hauteur de la cheminée seront tapissées avec l'iso1ation spéciale. Voir tableau 4e cas et croquis N° 2.
Dans le cas d'une cheminée d'angle, les précautions sont identiques aux cheminées standard (Voir Croquis).
IMPORTANT : Dans tous les cas, la face laine de roche de l'isolant spécial doit être appliquée sur le mur d'adossement alors que la face aluminium doit être tournée vers l'intérieur de la cheminée. Pour l'isolement du plafond, voir "CONCEPTION DE LA HOTTE ET ISOLATION PLAFOND" au chapitre 2.3.5.
L'isolation spéciale est disponible chez nos distributeurs.
2.3. Recommandations concernant l'habillage :
Voir plan de détail et de montage de l'habillage.
2.3.1. Lorsque les éléments sont liaisonnés mécaniquement, leur pose à sec est autorisée. Lorsque la liaison est effectuée par jointoiement, les éléments à joints larges seront assemblés entre eux au mortier et dans le cas de joints minces, au ciment colle ou au plâtre. Leur liaison avec le mur d'adossement et le sol sera réalisée au plâtre à modeler et à la filasse.
2.3.2. Cloison d'adossement :
En cas de montage de corbeaux en console avec scellement dans la paroi de soutien, celle-ci doit posséder des caractéristiques mécaniques suffisantes (pas de scellement dans les cloisons légères ou béton cellulaire, dans ce cas, il y aura lieu d'utiliser des plaques de répartition).
2.3.3. Soubassement de cheminée :
Lorsque le soubassement est destiné à répartir les charges de la cheminée sur le sol, il doit être conçu et réalisé pour supporter l'édifice en toute stabilité. La pose à sec est interdite.

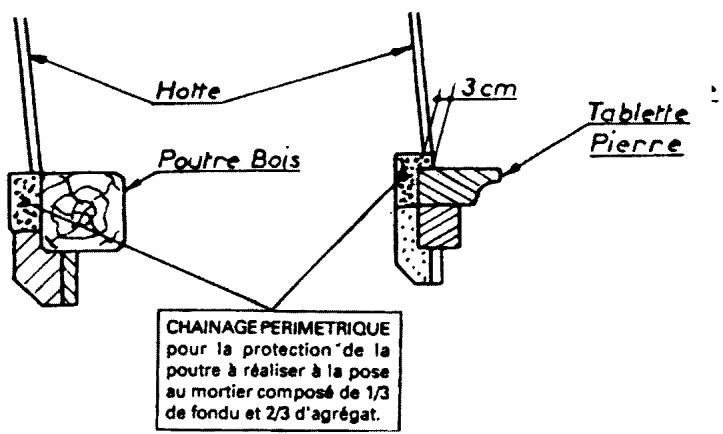

2.3.4. Habillage du foyer.
L'habillage du foyer doit être réalisé en matériel incombustible.
Lorsque la poutre est en matériel combustible (bois), il est nécessaire de la protéger par un matériel incombustible classé MO, par le fronton ou par un déflecteur. Suivant l'habillage, un chaînage périmétrique est à couler à la pose à l'aide d'un mortier de ciment alumineux, il sera ancré dans la cloison d'adossement, quand la nature de cette dernière le permet (Voir croquis ci-dessous). Il assurera la stabilité de l'ensemble et la protection de la poutre. Il ne devra pas être en contact avec le foyer. Un passage doit être aménagé entre ce dernier et le chaînage. Lorsque la partie supérieure de la cheminée (poutre, tablette pierre, linteau, chaînage) est en porte-à-faux, un ou des tirants seront fixés solidement dans le mur d'adossement afin d'éviter tous risques d'affaissement.
Un couloir de convection doit être respecté entre les isolants et le foyer : voir distance minimale de 500mm par rapport au mur d'adossement sur la Fig. N°1
NOTA : Attention au passage de porte du foyer. Il y aura lieu, lors de la pose, de l'ouvrir avant de sceller les éléments supérieurs de la cheminée, afin de vous assurer de son libre passage.
2.3.5. Conception de la hotte et isolation plafond.
Vous reporter au croquis N° 2.
L'emploi de matériaux incombustibles se dégradant au-dessus de 90°C (le plâtre par exemple), est autorisé sous réserve d'exécuter une isolation thermique des surfaces soumises au rayonnement direct du conduit de raccordement ou de l'avoir.
Lors de l'emploi de STAFF, par exemple, pour réaliser la hotte, il sera obligatoire de tapisser toutes les faces internes de cette dernière avec l'isolation spéciale face laine de roche, contre les panneaux de la hotte.
Dans la partie supérieure de la hotte, il sera réalisé un faux-plafond servant de déflecteur en matériel incombustible et d'une bonne tenue mécanique, revêtu avec l'isolant spécial et situé à 30 cm minimum du plafond. La mise en place de ce bouclier thermique évitera les montées en température du plafond et permettra de récapérer un maximum d'air chaud par l'intermédiaire du ou des diffuseurs situés juste au-dessous de ce bouclier.
Dans la partie de la hotte se trouvant au-dessus du déflecteur, les quatre côtés du volume intérieur et la partie plafond, en dehors de la surface occupée par le boisseau, seront également tapissés avec l'isolant spécial, toujours avec la face laine de roche contre les parois.
Une aération sera réalisée dans ce volume par la pose des deux grilles, en les plaçant si possible, d'une façon opposée sur les côtés de la hotte, à un niveau différent (une haute, une basse).
Dans le cas d'une cheminée située dans un angle, placer l'une des grilles en façade (toujours à l'opposé).
La hotte doit reposer sur le chainage périmétrique et non sur la poutre. Dans le cas d'une tablette pierre, le chainage sera réalisé en surpaisseur sur cette dernière, afin d'en assurer la stabilité. Voir croquis ci-dessus.
NOTA: TOUS LES MATERIALAUX INCOMBUSTIBLES UTILISÉS POUR LA MISE EN ŒUVRE DE CES TRAVAUX SERONT CLASSES MO.
2.3.6. Diffuseur d'air chaud :
D'une section totale réelle de 400cm² minimum, il(s) ne doit(doivent) être, en aucun cas, situé(s) à moins de 30cm du plafond.
2.3.7. Arrivée d'air de convection :
Dans la base de la cheminée, il est impératif de laisser libres les entrées d'air de convection :
- soit par le bûcher ou réserves à bois (respecter un passage d'air lors de la mise en place des bûches),
- soit par des grilles, situées dans les piliers, le coffrage ou le soubassement.
Dans certains cas, en supplément, des joues latérales en métal perforé disposées de chaque côté du foyer contribuant à cette convection.
La circulation d'air de convection à l'intérieur de la cheminée est indispensable et doit être la plus importante possible pour éviter une accumulation d'air chaud trop importante.
Dans le cas où l'arrivée d'air de convection participe en plus, en partie à l'air de combustion du foyer, il faut veiller à aménager un espace libre de tous obstacles jusqu'aux entrées d'air de l'appareil. (s'aider d'une gaine flexible incombustible)
80 ~mm minimum, s'il y a lieu). Cette disposition est indispensable dans le cas d'une extraction d'air chaud afin de ne pas creer une dépression au niveau des entrées d'air du foyer, qui pourrait entraîner des fumées dans les pieces desservies.
2.4. AMENEE D'air FRAIS dans la piece:
Lorsque l'admission d'air de la pièce est insuffisante, par exemple : cas d'une habitation équipée d'un système d'extraction mécanique (V. M. C.), une admission d'air supplémentaire propre à la cheminée est obligatoire. La prise d'air doit être située soit directement à l'extérieur, soit dans un local ventilé sur l'extérieur et être équipée d'une grille.
La sortie d'air (à l'intérieur de la pièce) doit être située directement dans la cheminée, soit le plus près possible de l'appareil et doit être obturable. La section de cette entrée d'air doit être au minimum égale au quart de la section du conduit de fumée avec un minimum de 200 cm².
2.5. Conduit de raccordement :
Nous vous conseillons le kit de raccordement "Réf. 0205" INOX, disponible chez nos distributeurs.
Il s'adapte sur la plupart des conduits en attente. Dans ce cas, se référer à la notice spécifique du kit.
2.5.1. Autres raccordements.
Dans le cas d'un tubage sur conduit non compatible, le tuyau peut être raccordé directement sur l'appareil, il doit être justifiable d'un avis technique favorable à cet usage.
Pour les raccordements, il y aura lieu d'être vigilant sur leur mise en œuvre, le choix des composants, le respect : des spécifications des fabricants, des règles de l'art et de conformité, suivant la législation en vigueur.
Dans le cas d'une extraction mécanique (décentralisation d'air chaud) qui crée une dépression dans la hotte, le raccordement de l'appareil au conduit de fumée doit être suffisamment étanche afin qu'il ne puisse y avoir d'aspiration de fumée dans l'extracteur.
Tous les raccordements doivent partager une très bonne mécanique, doivent permettre le ramonage et doivent être contrôlés régulièrement. Profiter des deux ramonages dans l'année.
La liaison de l'extrémité haute du raccordement avec le conduit existant doit toujours se faire, dans le cas de sections différentes, avec des pentes à minima formant un entonnoir afin d'éviter les accumulations de suies.
Pour les éléments métalliques, se servir des accessoires de liaison spécifiques du fabricant. Les emboîtements pour les tuyaux métalliques simple paroi doivent être au moins de 80 mm et 40 mm lorsqu'ils sont équipés de joints.
2.5.2. Modérateur de tirage (dans le cas de tirage trop important)
Il doit être raccordé au conduit de raccordement et installé dans le local où se trouve le foyer (à l'extérieur de la hotte ou à l'intérieur s'il est facilement visible et accessible). Il ne doit pas entraîner l'air chaud de convection du foyer. Voir notice du modérateur.
Avant d'installer le foyer dans l'habillage, il y aura lieu de l'examiner afin de déceler une éventuelle anomalie qui pour-
rait être due au transport, au déchargement, etc... ce qui permettrait d'intervenir plus facilement avant de l'intégrer dans la cheminée.
Le non-respect des instructions de montage implique la responsabilité de celui qui l'effectue.

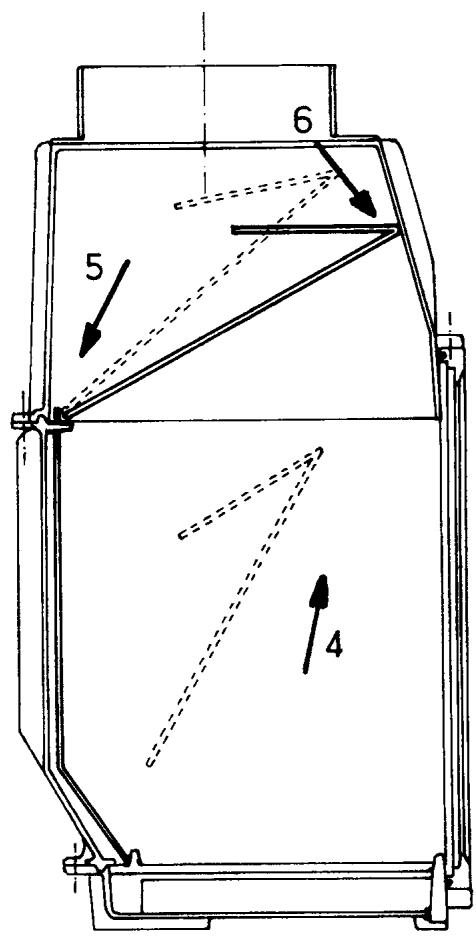

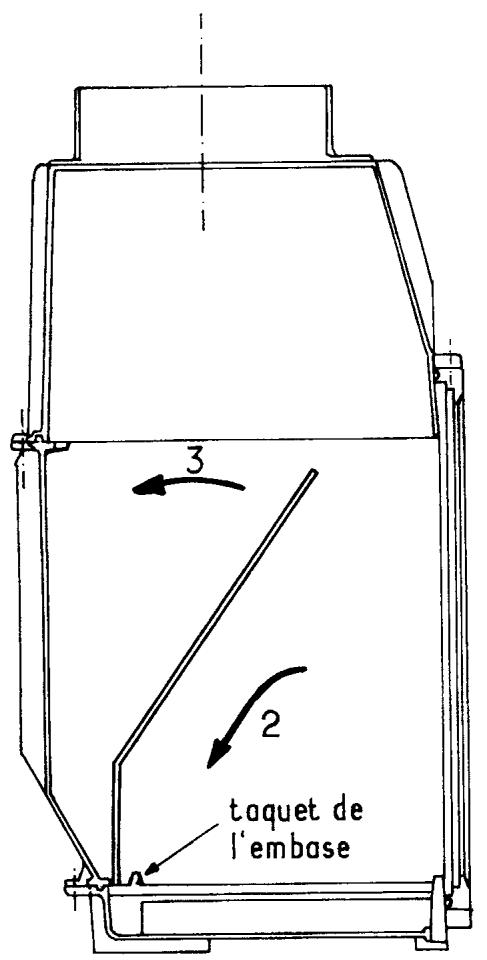

3.1. Montage de la plaque décor et des déflecteurs :
Voir croquis N°4
3.2. Réglages eventuels :
Voir croquis N° 5.
3.3. Étanchéité :
Un pot de mastic réfractaire est livré avec chaque foyer, pour les retouches éventuelles.
4.1. Organe d'utilisation :
Voir croquis N° 6.
4.2. Avant l'emploi de votre appareil :
Il y a lieu de respecter un temps de séchage de 4 semaines, afin que l'humidité, emmagasinée dans certaines parties de la mise en œuvre, s'évapore (raccordement, conduit de cheminée, assemblage pierres, hotte, etc...).
Ce délambda écoulé, vous pourrez procéder au premier allumage en chargeant modérément en bois et en réduisant l'ouverture des registres d'arrivée d'air, pour limiter l'intensité du feu ; ce qui permettra une montée en température progressive de l'ensemble foyer et éléments façonnés, pour éviter les dilatations rapides et les chocs thermiques. Effectuez ces petites flambées sur 10 jours pour parachever le séchage de l'ouvrage.
Pendant les premières utilisations, une odeur peut émaner de l'appareil, provoquée par un éventuel excédent de peinture, il faudra réaliser après le temps de séchage, quelques flambées soutenues pour les supprimer.
4.3. Combustibles :
L'appareil est conçu pour fonctionner avec du bois. Interdiction d'utiliser du charbon ou autre combustible similaire.
L'utilisation de briquettes de lignite est tolérée; elles permettent des allures ralenties importantes (ne pas mettre plus de 10 briquettes pour le chargement).
Préférez le bois dur au bois tendre (chêne, hêtre, charme, châtaignier, etc...) très sec, 20% d'humidité maximum, ce qui correspond à un bois stocké sous abri pendant 18 à 24 mois; l'emploi de bois avec un taux d'humidité trop important entraînera une mauvaise combustion en encrassant prématurément l'appareil, la vitre et le conduit.
Ne brûlez pas de déchets ménagers, matières plastiques (bouteilles) ou dérivés, caoutchouc, produits gras (chiffons imbibés d'huile) etc... qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit.
4.4. Allumage :
Pour bien démarrer un feu : évitez les feuilles de papier glacé, étalez du papier journal froissé ou de la paille sur la sole du foyer, placez dessus des brindilles puis des petites branches
bien sèches ou du bois fendu finement, ensuite des branches ou du bois fendu de section plus importante, équivalente à 3 cm de diamètre environ. Enflammez le papier, fermez la porte du foyer et ouvrez entièrement les arrivées d'air; éventuellement, dans le cas de démarrage difficile, laissez la porte légèrement entrouverte quelques instants. Ensuite, lorsque le feu est bien pris, procédez au chargement.
Ne jamais allumer votre feu avec de l'essence, de l'alcool etc... même pour l'activer.
Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille et la sole foyère qui seront, par la même occasion, réservées (sans trop obstruer les trous de passage d'air).
4.5. Fonctionnement :
Pour profiter du meilleur rendement de votre appareil, il faudra être très vigilant sur sa conduite.
Il est conseillé de charger en plusieurs fois que de charger d'une façon excessive.
Après chaque chargement, faites fonctionner l'appareil à une allure assez vive pendant un certain temps, ainsi les vapeurs condensables qui se dégagent en général au début de la combustion seront évacuées en partie.
Les utilisations de longue durée à une allure très ralentie sont déconseillées, surtout au début et à la fin de l'hiver et pendant les périodes de redoux, elles entraînant une combustion incomplete qui favorise les dépôts de bistre et de goudron sur la vitre et dans le conduit.
Ne laissez pas emballer le feu avec des admissions d'air entièrement ouvertes et une charge de bois excessive ; de même, ne faites pas fonctionner l'appareil en retirant l'ensemble bac et façade dendrier, afin d'éviter une élévation de température excessive qui risquerait de déterminer les éléments fonte de l'appareil, le raccordement et le conduit de fumée.
4.6. Réglement d'admission d'air:
Votre appareil est pourvu :
- d'un réglage d'admission d'air primaire, situé sur la façade
- le repère 0 correspond à l'allure réduite,
- le repère 2 correspond à l'allure normale,
- e le foyer en aval de la braise, pour constituer la combustion secondaire et balayer la vitre à l'intérieur, afin d'éviter les dépôts d'imbrûés sur cette dernière.
IMPORTANT: le réglage du canaliseur et de l'admission d'air secondaire constitue l'un des facteurs essentiels pour le bon fonctionnement du foyer. Il est réglé d'usine de façon précise et ne doit, en aucune façon, être modifié.
4.7. Chargement - puissance :
- La puissance calorifique dégagée par le foyer est tributaire principalement du chargement en bois.
Suivant l'essence et l'humidité du bois, une bûche de 50 cm de long, de diamètre :
6 cm pèse environ 1 kg, 10 cm pèse environ 3 kg, 15 cm pèse environ 7 kg.
Pour un chauffage soutenu, utiliser des buches de petit diamètre en grand nombre (ex.: 6 à 7 buches de 6 cm de diamètre sur un bon lit de braises).
Pour un chauffage long et ralenti, utiliser des buches de gros diamètre (ex : 2 buches de 15 cm de diamètre sur un lit de braises moyen).
La puissance nominale de cet apparéil lors des essais réglementés a été mesurée avec un chargement de 10,5kg de bois de qualité, pendant environ 3 heures de fonctionnement (registre d'air primaire ouvert, dépression de 1mm de CE). Le régime ralenti de 10 heures environ a été réalisé avec un changement de 15kg de bois en buches de 10cm de diamètre minimum (registre fermé, dépression de 0,5mm de CE).
NOTA : le fonctionnement normal est tributaire du lit de braise ; empêcher qu'il disparaisse complètement en fin de combustion, afin d'éviter les reprises difficiles qui favorisent le bistrage de la vitre. Relancer avec du petit bois s'il y a lieu.
4.8. Précautions au rechargement :
Lors de l'ouverture de la porte, déverrouiller le loquet de fermeture avec la main froide (voir croquis n°6), entrouvrir légèrement en observant un temps d'arrêt puis ouvrir lentement. Ces précautions vous éviteront le désagrement d'un refoulement évientuel.
Ne jamais jeter d'eau pour éteindre le feu.
La ou les vitres peuvent atteindre des températures élevées en dégageant, par rayonnement, une source de chaleur importante; nous vous conseillons de ne pas placer à proximité des meubles ou objets y étant sensibles. Attention aux risques de brûlures, notamment pour les enfants en bas âge.
Si votre cheminée est équipée d'une ou deux réserves à bois, il y aura lieu de ne pas les obstruer (ex. par une porte, par un stockage excessif de bois, etc...) afin de laisser le libre passage de l'air servant à la convection. De même, ne pas y loger des matières facilement inflammables (ex. papier, boîtes d'allumettes, etc...).
Constatations
Dégagement de fumée à l'ouverture de la porte.
-Voir ci-dessus "Précautions au rechargement".
- Vérifier si l'arrivée d'air frais dans la pièce est suffisante (ouvrir une porte ou une fenêtre pour vérifier). -Faites vérifier votre cheminée (dépression, étanchéité du conduit, du raccordement et du foyer).
Peu de chauffage, le feu couve ou s'éteint
- Recharger sur un bon lit de braises, relancer avec du petit bois, s'il le faut.
- Utiliser du bois plus sec (15 à 20% d'humidité). Faites vérifier votre cheminée (dépression, étanchéité du conduit, du raccordement et du foyer).
Peu de chauffage mais le feu qui s'emballe
- Vérifier l'étanchéité du foyer.
- Charger de préférence avec des grosses bûches.
- Faites vérifier le tirage de votre cheminée (pose d'un réducteur de tirage en souche ou pose d'un modérateur de tirage).
La vitre se salit très vite.
- Utiliser un bois plus sec.
- Eviter les allures ralenties trop fréquentes.
- Vérifier l'étanchéité du joint de porte.
La vitre se salit partiellement - Nettoyer et vérifier le par trainées canalisateur d'air secondaire.
NOTA : le fonctionnement du foyer est tributaire des conditions atmosphériques. Il est conseillé d'être très vigilant, par exemple lors de vents violents (trop de tirage) ou de brouillard (pas de tirage).
5. Entretien :
Deux ramonages mécaniques à effectuer par an, dont un pendant la période de chauffe, lors desquels vous ferez contrôler le raccordement et le conduit de cheminée pour vous assurer du bon état de l'ensemble. Un certificat doit vous être remis par l'entrepreneur. Le déflecteur de l'appareil, qui peut être chargé de suie sur le dessus, doit être enlevé. Les différents éléments constituant l'appareil et l'étanchéité doivent être vérifiés ; si nécessaire, il y aura lieu de procéder au remplacement des joints de porte et de vitre.
Dans le cas d'anomalies, il est interdit d'utiliser votre appareil. Il y aura lieu de procéder à la réjection avant toute remise en marche. Faites contrôler leur installation par un professionnel.
La période de chauffe terminée, procédez au nettoyage de tous les éléments intéérieurs en fonte de votre appareil, grattez les éventuels agrégats et goudron et Brossez toutes les parties ; pour vous faciliter la tâche, déposez tous les éléments amovibles (grille foyère, chenet, fond décoré,...). Puis après ce décrassage, frottez tous les éléments fonte avec une pâte appropriée (zébraline) ; cette opération redonnera l'éclat à votre appareil et le préservera de la rouille (renouveler l'opération si nécessaire). Nous vous conseillons également, pendant cette période, de laisser les arrivées d'air ouvertes pour permettre une circulation d'air dans l'appareil et dans le conduit. À ce sujet, une attention toute particulière sera apportée pour les foyers qui fonctionnent d'une façon discontinue (résidence secondaire). En effet, cette utilisation pépétue les phénomènes de condensation, qui accélèrent le phénomène d'oxydation.
Pour les appareils munis de grilles perforées sur une partie de leur contour, nettoyez-les en passant l'aspirateur afin de dégager les perforations d'éventuelles poussières qui nuiraient
Videz régulièrement le cendrier pour éviter une accumulation de cendres qui pourrait obstruer la grille foyère et l'endommager. Attention aux braises incandescentes jetées négligemment : elles peuvent enflammer tous matériaux combustibles.
Nettoyage de la vitre : lorsque la vitre est froide, la frotter avec une éponge humide ou moussante, un chiffon imbibé d'un produit d'entretien à base de soude caustique. Suivre les instructions et les précautions d'emploi des notices des différents produits.
6. PIECES De remplacement:
Si après de longues années de bons et loyaux services le remplacement de certaines pieces s'avere nécessaire : adresssez-vous à votre FOURNISSEUR ou à tout PROFESSIONNEL DETENTEUR DE NOTRE MARQUE. Precisez-lui les indications portées sur la PLAQUE SIGNALALETIQUE ou à défaut sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations justiciables de ses compétences.
7. Garantie :
La garantie de l'installation sera effective dans le cadre du respect des règles de l'art, de la législation en vigueur, de la notice d'installation et d'utilisation des foyers, d'isolement, ainsi que celles concernant l'installation et l'utilisation de la cheminée et du foyer.
Il y aura lieu d'être vigilant sur : la mise en œuvre des différents composants, le choix des matériaux, le respect des règles de l'art et de conformité, ce qui permettra d'assurer une installation de toute sécurité.
Ce document n'a pas la prétention de reprendre tous les cas de figure, ainsi que l'intégralité des documents normatifs existants et ne vous exempte pas de vous référer à ces derniers.
Pour les cas spéciaux, nous consulter.
RESPONSABILITÉ : Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.
IMPORTANT: La Société GODIN décline toute responsabilité concernant toute modification de l'appareil et toute modification de son installation par l'utilisateur.
Afin d'améliorer constamment la qualité de ses produits, la Société GODIN se réserve le droit de modifier ses appareils sans préavis.
Toutes reproductions de ce modèle, même partielles, sont interdites.
Remarque: Les cotes individuelles sont des cotes théoriques. Compte tenu des tolérances de fabrication, les dimensions peuvent éventuellement varier légèrement.
EXAMPLE DE MONTAGE AVEC KIT DE RACCORDEMENT Ref. 0205 INOX
Montage de la PLAQUE décor et des déflecteurs
1 : Assembler les 2 déflecteurs (voir fig. 4) 2 : Placer la plaque décorée entre les taquets de l'embase et le fond de foyer 3 : Rabattre la plaque décorée sur le fond du foyer 4/5 : Passer le déflecteur suivant les flèches et le positionner sur les taquets du fond 6 : Rabatte le déflecteur vers l'avant de l'avaloir.
Fig. 4 Déflecteurs
Vue éclatée du foyer
Toutes reproductions de ce modèle, mêmes partielles, sont interdites.
| N° | DESIGNATION | CODE | N° | DESIGNATION | CODE | N° | DESIGNATION | CODE |
| 1 | EMBASE | 620.1 | 13 | LOQUET | 3687 | 26 | GOUPIILLE Ø 6 AVEC Tête | — |
| 2 | FAÇADE CENDRIER | 620.4302 E | 14 | REGISTRE DE RÉGLAGE D'AIR | 620.5084 A | 27 | DéFLECTEUR SUPERIEUR | 620.27 |
| 3 | GRILLE FOYÈRE * | 620.3 | 15 | SUPPORT GOND | 620.15 | 28 | VITRE FAÇADE 572 X 390 X 4 | 4338 |
| 4 | CÔTE GAUCHE | 620.4 | 16 | CHENÉT FAÇADE | 620.16 | 30 | TRESSE DE VERRE Ø 8 GRIS (EN L) | — |
| 5 | CÔTE DROIT | 620.5 | 18 | EXCENTRIQUE | 3075 B | 31 | JOINT PLAT 7 X 3 | — |
| 6 | FOND | 620.6 | 21 | AVALOIR | 620.21 | 32 | JOINT PLAT ADHÉSIF LARGEUR 8 MM (EN L) | — |
| 7 | PLAQUE DÉCOR * | 620.30 | 22 | PORTE | 620.26 | 33 | TRESSE CÉRAMIQUE Ø 9 TYPE V (EN L) | — |
| 8 | SORTIE RONDE Ø 200 | 700.65 NM | 23 | Goupille Ø 8 pour loquet | — | 34 | MAIN-FROIDE FIL D'ACIER | 3859 |
| 9 | BAC CENDRIER | 4330 | 24 | Déflecteur | 620.24 | |||
| 10 | CANALISEUR | 4332 | 25 | POIGNÉE FUSEAU D.17 | 2558 | |||
| 11 | CLAME DE VITRE | 3152 | — | VIS STHC 6x30 | — | |||
| 12 | GOND EXCENTRÉ | 3836 F | — | RONDELLE MOYENNE M6 6,25x14x1,2 | — |
