680126 ARTIC II - Cheminée GODIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée (foyer fermé bois)
Marque	GODIN
Modèle	680126 ARTIC II
Norme	EN 13240 (Juin 2002)
Matériau	Acier
Combustible	Bois
Raccordement	Arrière ou plafond
Installation	Par un professionnel qualifié, selon DTU 24-1 et 24-2
Sécurité	Distance minimale de 16 cm autour du conduit, paroi incombustible
Entretien	Nettoyage régulier, remplacement des pièces d'usure
Garantie	2 ans (pièces d'usure : 1 an)
Pièces détachées	Disponibles via revendeur (voir nomenclature dans la notice)
Réparabilité	Réparable par un professionnel agréé GODIN

FOIRE AUX QUESTIONS - 680126 ARTIC II GODIN

Comment installer ma cheminée GODIN 680126 ?

L'installation doit être réalisée par un professionnel qualifié en respectant les DTU 24-1 et 24-2. Vérifiez le conduit de cheminée, préparez l'environnement avec des matériaux incombustibles, et suivez les étapes de montage décrites dans la notice.

Quels combustibles puis-je utiliser ?

Cet appareil est conçu pour brûler du bois. N'utilisez que le combustible préconisé dans la notice pour éviter tout risque de détérioration ou d'incendie.

Quelle est la norme de cet appareil ?

La cheminée GODIN 680126 est certifiée selon la norme européenne EN 13240 de Juin 2002, garantissant conformité et sécurité.

Comment nettoyer la vitre de la porte ?

Utilisez un nettoyant pour vitres vitrocéramiques et un chiffon doux. Évitez les produits abrasifs. La vitre est très résistante aux chocs thermiques mais fragile aux chocs mécaniques.

Que faire en cas de panne ou dysfonctionnement ?

Contactez votre revendeur ou installateur. GODIN ne traite pas directement avec les particuliers. Munissez-vous de la facture et du bon de garantie.

Comment commander des pièces détachées ?

Adressez-vous à votre fournisseur ou à un professionnel de notre marque en précisant les références de la plaque signalétique (située à l'arrière de l'appareil) et la nomenclature de la notice.

Quelle est la durée de la garantie ?

La garantie contractuelle est de 2 ans contre tout défaut (sauf insert bois). Les pièces en contact direct avec les fortes températures (vitres, joints, grilles, etc.) sont garanties 1 an en échange standard.

Puis-je installer moi-même la cheminée ?

Non, l'installation doit être effectuée par un professionnel ou une personne qualifiée. Tout manquement aux règles de l'art engage la responsabilité de l'installateur.

Quelles sont les distances de sécurité à respecter ?

Un espace minimum de 16 cm autour du conduit doit être en matériau réfractaire. La paroi d'adossement doit être incombustible. En cas de plafond combustible, isolez-le avec de la laine de roche de 25 mm.

Comment assurer un bon tirage de la cheminée ?

Vérifiez que le conduit de cheminée est conforme et débouche correctement. Évitez les excès de tirage. Suivez les préconisations de la notice pour le raccordement et l'isolation.

MODE D'EMPLOI 680126 ARTIC II GODIN

Ces Poêles Grand Format sont prêts à poser, réalisés en acier.

Les règles d'installation sont les mêmes que celles à appliquer pour tout appareil de chauffage, c'est-à-dire des D. T. U. 24-1 et D. T. U. 24-2.

Tout manquement aux règles de l'art et aux recommandations de cette notice entraîne la responsabilité de l'installateur : un professionnel ou une personne qualifiée.

Informations importantes :

Ces appareils ont été testés selon les critères de la nouvelle norme Européenne EN 13240 de Juin 2002.

Installation

Vérifications préliminaires.

1) LE CONDUIT DE CHEMINÉE : Voir la notice spécifique livrée avec l'appareil dans le 2ème Colis. 2) VERIFICATION ET PREPARATION de l'environnement :

NOTA : Bien que la paroi d'adossement ne soit pas surchauffée pendant le fonctionnement, il y a lieu de s'assurer :

• Que celle-ci n'est pas composée de matériel inflammable, des excès de tirage ou autre incident pourrait entraîner des allures de combustion anormalement vives, source de danger. Si le raccordement doit s'effectuer au plafond, bien s'assurer, conformément à la réglementation que le conduit de cheminée traverse celui-ci dans la continuité et débouche dans la pierre.
• Un espace minimum de 16 cm autour du conduit doit être réalisé en matériel parfaitement refractaire. Dans le cas d'un raccordement arrière, les mêmes règles seront à respecter et il conviendra de protégérer efficacement le plafond à l'intérieur de la partie supérieure de la hotte à l'aide d'un panneau de laine de roche de 25 mm par exemple, s'il peut être combustible.

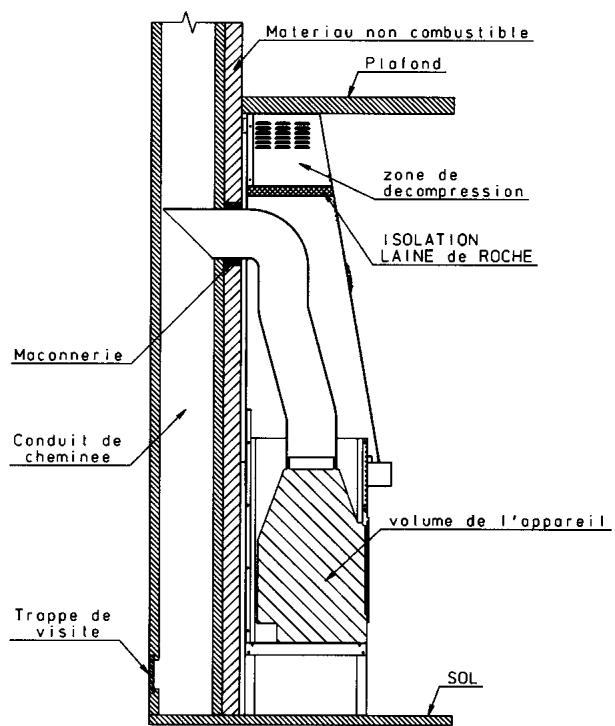

CAS D'UN RACCORDEMENT ARRIÈRE

Celui-ci doit impérativement être réalisé

Sous la zone de décompression

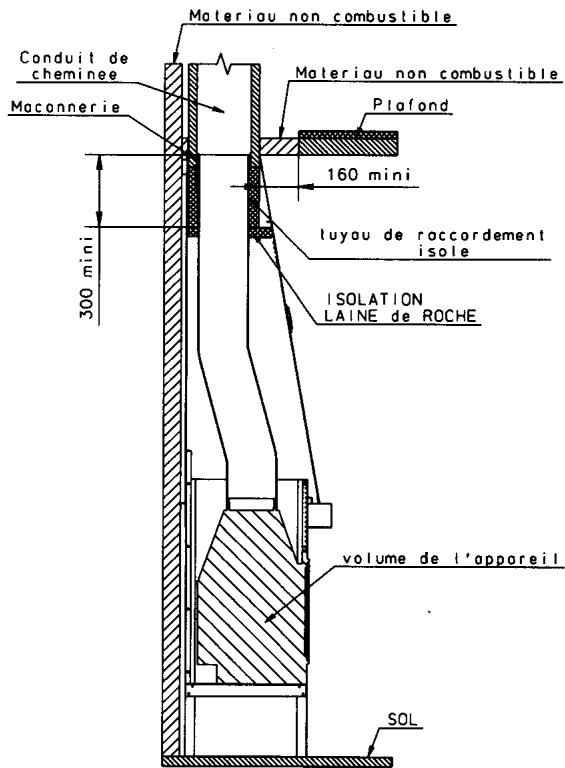

CAS D'UN RACCORDEMENT AU PLAFOND

Le conduit doit déboucher dans sa continuité dans la pierced

La paroi d'endossement doit être incombustible. - Si le plafond est constitué de matière combustible, il est nécessaire de l'isoler efficacement dans la zone supérieure de la zone de décompression.

• La périphérie du conduit doit être absolument incombustible sur une zone minimum de 16 cm débordant la hotte.
• La partie du tuyau de raccordement dans la zone de décompression doit être isolée ou être du type double parois.

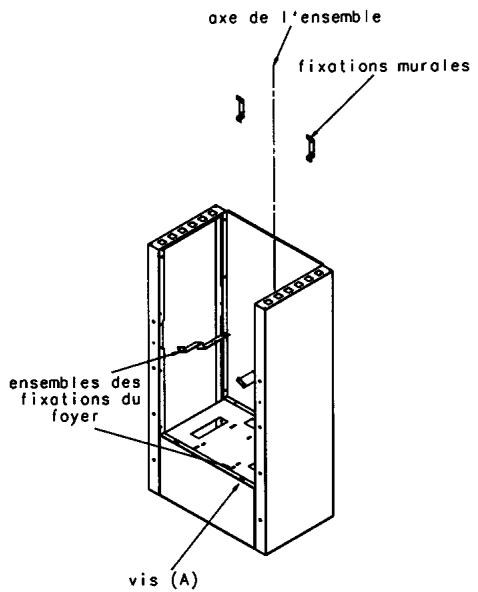

Étapes communes aux références 680124, 680125 et 680126 :

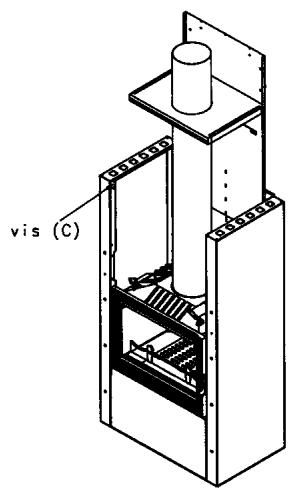

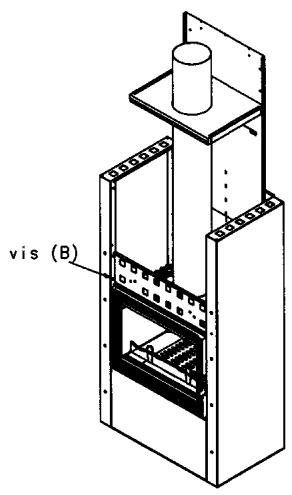

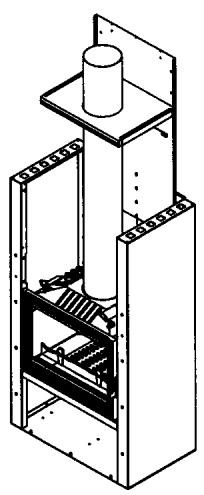

1 Après toutes les vérifications préalables, fixer les supports contre le mur (voir page de garde pour dimensions). 2 Déboucher les 6 trous de fixation en les perçant (7 mm) ou en les poinçonnant avant de positionner le foyer dans la cheminée. 3 Placer l'appareil en le centrant sur le support, monter le bati vertical, l'obturateur avec l'isolation de dessus.

Raccorder l'appareil suivant son diamètre de sortie de buse. Vérifier l'étanchéité de l'ensemble.

Monter l'élément supérieur. Monter la barre de devant puis positionner l'ensemble « poutre et coffre » sur l'appareil au moyen des 4 fixations par coulissage. Remettre les 4 vis sur le côté du coffre.

Étapes specialiques à la réference 680124:

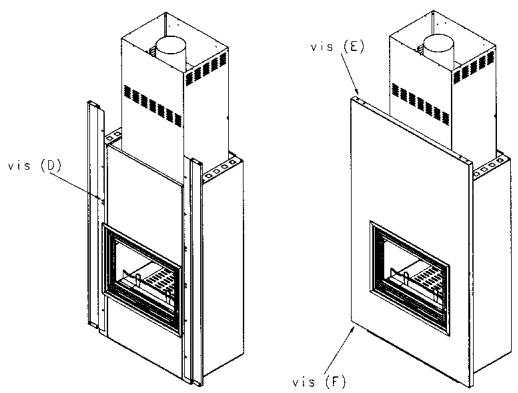

6 Démonter les renforts façade 6 de l'ensemble décoratif en inox. Les positionner sur le caisson en vérifier la côte de fixation des vis (E) au moyen des vis (D). 7 Positionner la façade inox avec cache au moyen des vis (E) et (F). La mise en œuvre est spécifique puisque cet élément pèse environ 40kg.

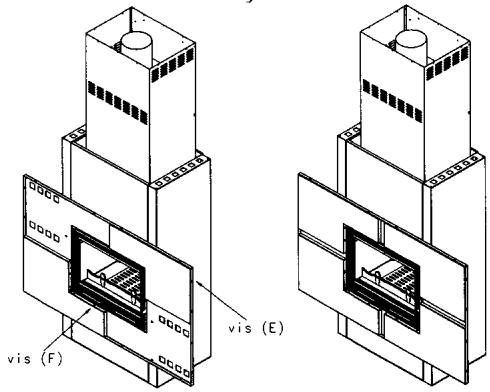

Étapes specifiques à la réference 680125:

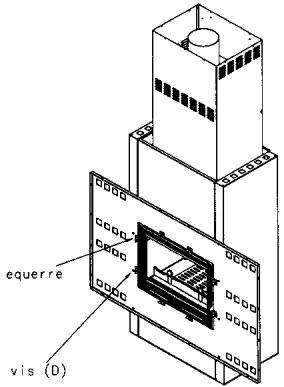

6 Avant de monter les panneaux décoratifs, vérifier le bon fonctionnement de l'ouverture de la porte du foyer. Si nécessaire, décaler la façade vers la droite en jouant sur le jeu que permet l'association vis (D) et oblong. 7 Démonter les quatre panneaux de l'ensemble décoratif en inox, puis monter sur le caisson la façade extérieure au

moyen des vis (D). Ne pas démonter les équerres. 8 Remonter les panneaux au moyen des vis (E) et des vis (F).

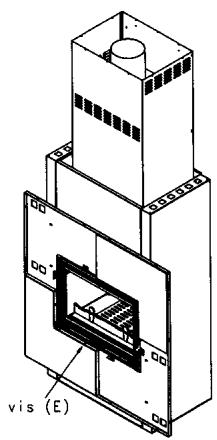

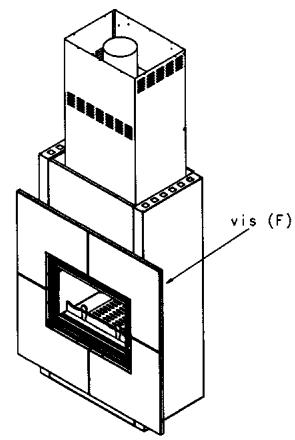

Étapes spécifiques à la référence 680126 :

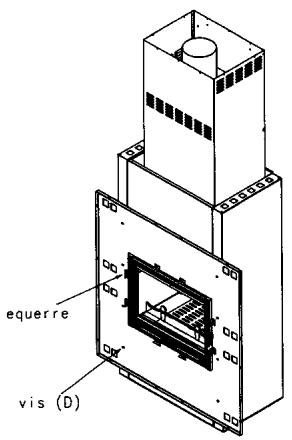

6 Avant de monter les panneaux décoratifs, vérifier le bon fonctionnement de l'ouverture de la porte du foyer. Si nécessaire, décaler la façade vers la droite en jouant sur le jeu que permet l'association vis (D) et oblong.

7 Démonter les quatre panneaux de l'ensemble décoratif en inox, puis monter sur le caisson la façade extérieure au moyen des vis (D). Ne pas démonter les équerres. 8 Remonter les panneaux au moyen des vis (E) et des vis (F).

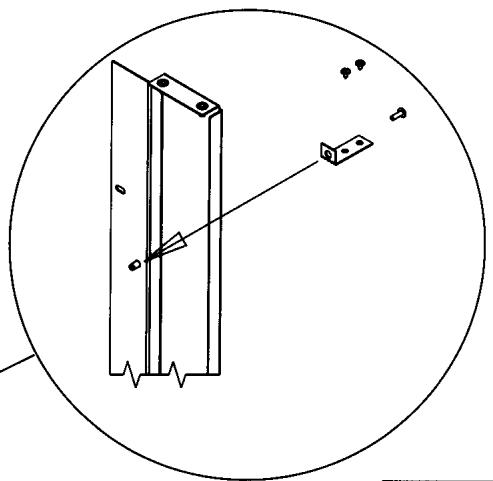

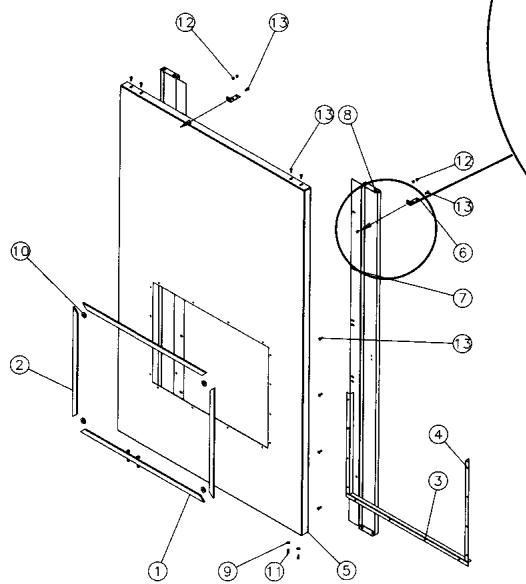

Nomenlcatures des PIECES detachees

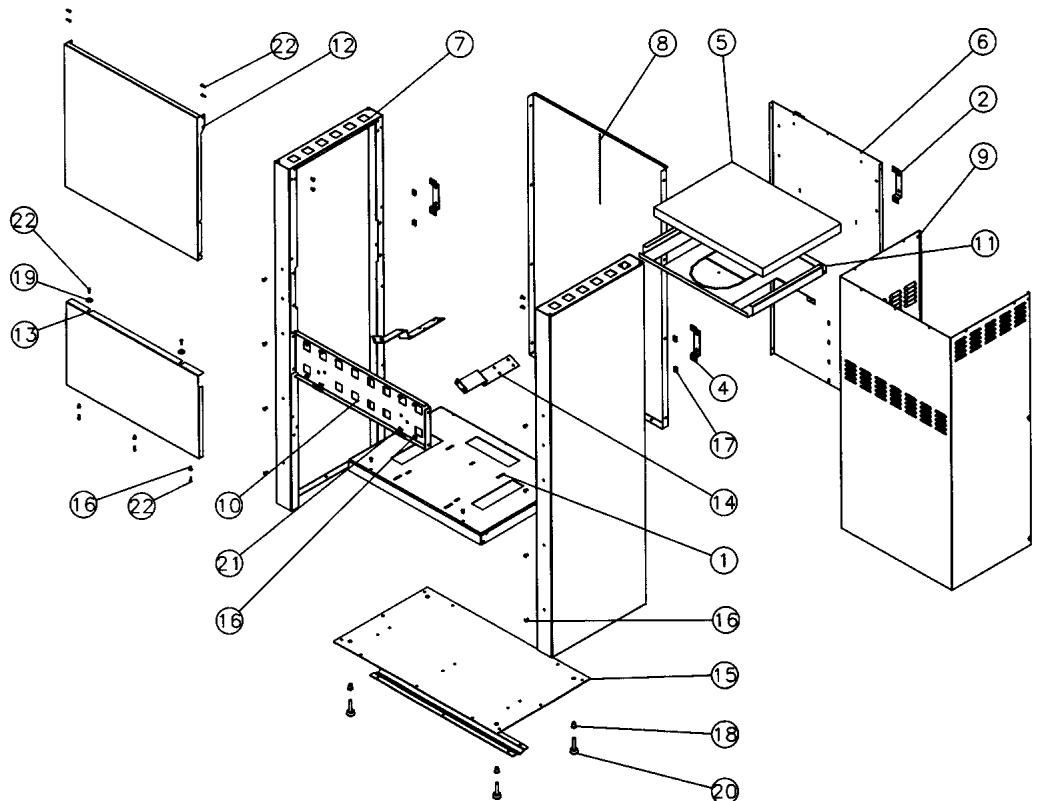

Éclaté commun 680124 - 680125 - 680126

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
1	1	Tablette avant	20503 1410	12	1	Panneau devant	12115 680124
2	2	Patte fixation derrière	12485 680104	13	1	Panneau jonction	12160 680124
3	1	Raidisseur fond	12271 680106	14	2	Patte fixation	19185 680124
4	2	Patte fixation derrière	12485 680121	15	1	Socle	12215 680124
5	1	Isolation dessus interieur	18895 680124	16	21	Ecrou M5 eurosert	00001306629
6	1	Bât vertical	10527 680124	17	4	Ecrou rapid nut	00001304496
7	2	Côté	12317 680124	18	4	Euro set collerette	M10 9418 2028
8	1	Derrière	12401 680124	19	2	Rondelle fer	00001301704
9	1	Elément supérieur coulissant	10575 680124	20	4	Vérin a vis	00001304452
10	1	Fronton	12112 680124	21	4	Vis TF M5x16	00001305315
11	1	Obturator	10523 680124	22	9	Vis TH M5x16	00001305960

N°	Nbre	Désignation	Codification
1	2	Applique Horizontale porte foyer	12870 680124
2	2	Applique Verticale porte foyer	12871 680124
3	1	Equerre centrale	12259 680124
4	2	Equerre latèreale	12258 680124
5	1	Façade	12101 680124
6	2	Patte fixation dessus	11160 680124
7	2	Renfort façade	12175 680124
8	10	Ecrou eurosert	00001306629
9	4	Rondelle	00001301784
10	4	Rondelle laiton	00001305399
11	4	Vis TH M5x16	00001305960
12	4	Vis TRL 7x9.5 pozie noir	00001301231
13	14	Vis TRL M5 x16 pozie noir	00001205477

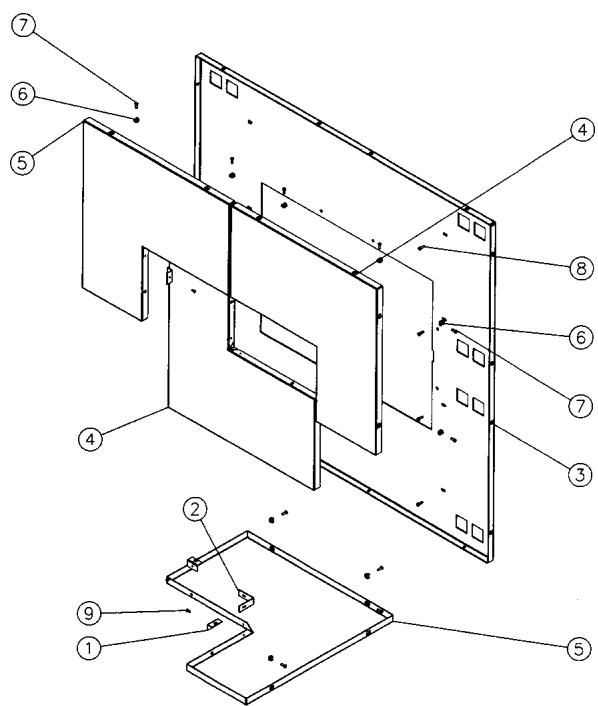

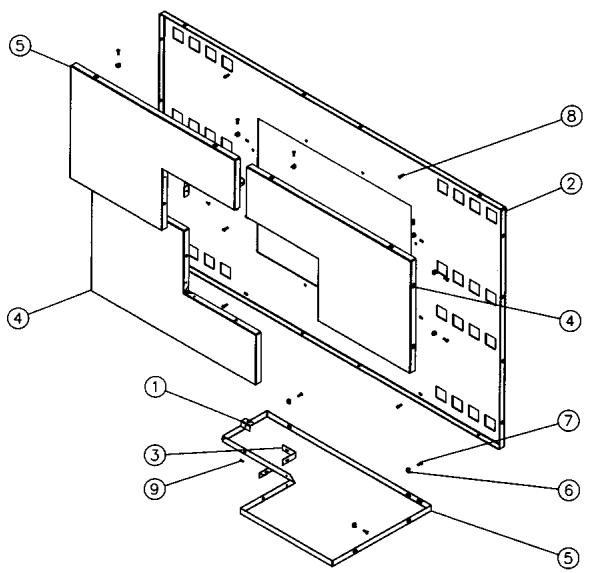

Éclaté ref. 680126

N°	Nbre	Désignation	Codification
1	8	Equerre Façade	12130 680125
2	4	Gouset	12474 680125
3	1	Façade extérieure	12102 680126
4	2	Prolongement devant droit	12116 680126
5	2	Prolongement devant gauche	12117 680126
6	16	Ecrou cage	00001304280
7	16	Vis TF M5x16	00001305315
8	8	Vis TH M5x16	00001305960
9	8	Vis tôle TF	00001307790

N°	Nbre	Désignation	Codification
1	8	Equerre façade	12130 680125
2	1	Gouset	12474 680125
3	1	Façade extérieure	12102 680126
4	2	Panneau devant droit	12216 680126
5	2	Panneau devant gauche	12117 680126
6	16	Ecrou cage	00001304280
7	16	Vis TF M5x15	00001305315
8	8	Vis TH M5x16	00001305960
9	8	Vis tôle TF	00001307790

PIECES De remplacement

Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.

Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRÊRE DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.

En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.

Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN. Ne jamais apporter de modifications à l'appareil sans autorisation.

Responsabilité

Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.

Afin d'améliorer constamment la qualité de ses produits, la société GODIN se réserve le droit de modifier ses appareils sans préavis.

Garantie contractuelle GODIN

Tous nos appareils bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifiées sur la notice livrée avec l'appareil.

À l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :

les plaques décor, les plaques de côtés, les grilles et sole foyers, - les déflecteurs, les chicanes, les clapets, les chenets, le dendrier, les briques réfractaires, - les mécanismes d'articulation, (Charnières de porte four des cuisinières, poignées, Etc.) - les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie, les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz électricité, - les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul, les bouilleurs des cuiscentrales bois charbon.

Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.

Certaines pièces bénéficient d'une garantie de durée supérieure :

3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.

Les inserts bois (foyers fermés bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure énumérées ci-dessus qui sont garanties 1 an).

Notre garantie se limite à l'échange de l'élément reconnu défectueux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'œuvre et transport.

Au cas où la réparation ou l'échange s'avérerait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au service après vente.

Ne sont pas couverts par la garantie : LES VITRES DE NOS APPAREILS

En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.

De même que les joints qui sont considérés comme pièces d'usure sont exclus de la garantie.

La garantie ne prendra pas effet lorsque :

Les avaries qui résulteraient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices.

Les déteriorations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, choc thermique, etc.);

Les anomalies, déteriorations ou accidents provenant de chute, choc léger, défaut de surveillance ou d'entretien de l'acheteur;

L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit; c'est le cas par exemple du non-respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.)

Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non agréées par la S. A. GODIN ou réalisées par des pièces de rechange non d'origine ou non agréées par le constructeur;

L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S. A. GODIN.

En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).

Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.

En cas d'appel en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.

Chaudières - Cuisinières - Appareils de chauffage - Fonderie

GODIN S. A. - 532, rue Sadi Carnot - 02120 GUISE - France

Nous vous rappelons que le Service Après Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.

Tout client particulier s'adressant directement à notre société sera renvoyé automatiquement chez son revendeur et devra s'adresser auprès de lui pour tout problème de Service Àres Vente ou commercial.

FICHE De control

Nom et adresse du distributeur	BENEFICIAIRE DE LA GARANTIE :
	ADRESSE :
	Tél. :Date de mise à disposition :Date d'installation :
Tél :	Le : à :Signature :
LIBELLÉ DES PIEÇES À REMPLACER
Désignation :	Référence :	Observations :
Certificat de contrôle :Type d'Appareil :680124 680125 680126 Version :Contrôleur :	FICHE DE CONTRÔLEVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture portes(Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantie
N° de Plaque Signalétique :N° de Garantie :	Présence cendrierPrésence buse départPrésence main floide
GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE		Date création du document : 19/10/06RéVISION :./../

Service 02120 Guise 07/2007
