INDIANAPOLIS 7923 - Autoradio BECKER - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Système de navigation GPS
Écran	Non précisé
Interface utilisateur	Menu principal, navigation par touches
Fonctions principales	Mettre en marche/arrêt, régler volume, activer les menus
Navigation	Mode navigation, sélection de destination, itinéraire
Guidage	Guidage dynamique avec fonction TMC
Commandes	Touches pour saisir adresse, sélectionner point de destination
Audio	Réglage volume, activation/désactivation son
Fonctions avancées	Affichage informations trafic, mémorisation destinations
Options de destination	CD de destinations spéciales, mémorisation
Fonction boussole	Oui, avec fonction horloge
Langues disponibles	Non précisé
Alimentation	Non précisé
Connectivité	Non précisé
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - INDIANAPOLIS 7923 BECKER

Comment puis-je installer le BECKER INDIANAPOLIS 7923 dans ma voiture ?

Pour installer le BECKER INDIANAPOLIS 7923, veuillez vous référer au manuel d'utilisation fourni. Assurez-vous de déconnecter la batterie avant de commencer l'installation, puis suivez les étapes pour connecter les câbles et fixer l'appareil dans le tableau de bord.

Que faire si l'écran de mon BECKER INDIANAPOLIS 7923 ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement alimenté. Assurez-vous que les connexions sont sécurisées et que la batterie de votre véhicule fonctionne correctement. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment mettre à jour la carte de mon BECKER INDIANAPOLIS 7923 ?

Pour mettre à jour la carte, connectez votre appareil à un ordinateur via le câble USB et utilisez le logiciel BECKER Content Manager. Suivez les instructions pour télécharger et installer les mises à jour disponibles.

Mon BECKER INDIANAPOLIS 7923 ne trouve pas de signal GPS, que faire ?

Assurez-vous que l'antenne GPS est correctement installée et positionnée. Essayez de vous déplacer vers un espace ouvert, loin des obstacles comme les grands bâtiments ou les arbres. Si le problème persiste, vérifiez les paramètres de localisation dans le menu.

Comment réinitialiser mon BECKER INDIANAPOLIS 7923 aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu 'Paramètres', sélectionnez 'Système', puis choisissez 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix et attendez que l'appareil redémarre.

Pourquoi mon BECKER INDIANAPOLIS 7923 ne lit pas de musique ?

Vérifiez que le format des fichiers musicaux est compatible avec l'appareil. Assurez-vous également que la source audio (clé USB, carte SD, etc.) est correctement connectée et que les fichiers ne sont pas corrompus.

Y a-t-il un support technique disponible pour le BECKER INDIANAPOLIS 7923 ?

Oui, vous pouvez contacter le support technique de BECKER via leur site web ou par téléphone. Ayez votre numéro de modèle et votre preuve d'achat à portée de main pour faciliter le processus d'assistance.

Comment régler la langue de mon BECKER INDIANAPOLIS 7923 ?

Pour changer la langue, allez dans le menu 'Paramètres', sélectionnez 'Langue' et choisissez votre langue préférée dans la liste.

Le BECKER INDIANAPOLIS 7923 est-il compatible avec Android Auto ou Apple CarPlay ?

Vérifiez les spécifications de votre modèle. Si le BECKER INDIANAPOLIS 7923 prend en charge Android Auto ou Apple CarPlay, vous pourrez connecter votre smartphone via un câble USB pour accéder à ces fonctionnalités.

MODE D'EMPLOI INDIANAPOLIS 7923 BECKER

Consignes de sécurité 221

Consignes generales de sécurité routière 222

Récapitulatif des touches 223

Protection antivol 224

Saisieducode numérique 224

Retirer la façade amovible 225

Metre en place la façade amovible 225

Commandes principales 226

Metre en marche/arrêt 226

Régler le volume 226

Activer le menu de menu du son 226

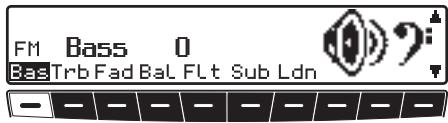

Régler les graves 226

Régler les aigus (Treble) 226

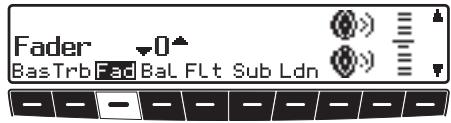

Fader (Equaliser) 227

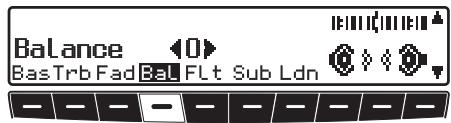

Régler la balance 227

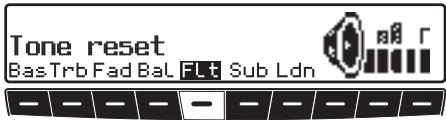

Réglage linéaire 227

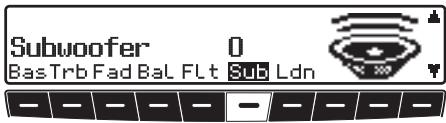

Régler la puissance du caisson de

basses et le haut-parleur central 227

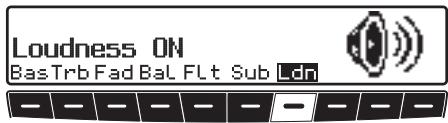

Activer/désactiver la fonction

loudness 227

Mode navigation 228

Qu'est-ce que la navigation? 228

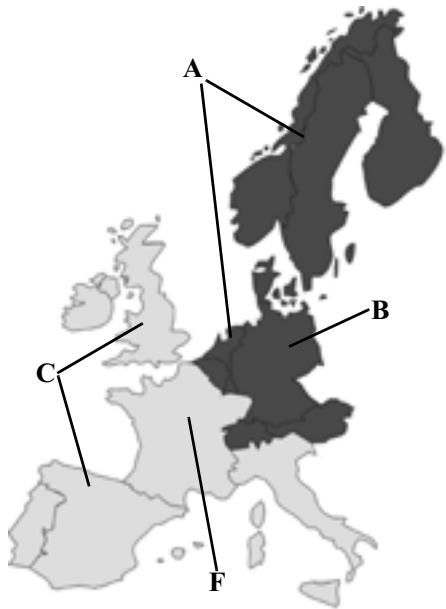

CD de navigation 228

Remarques générales 230

Selectionner le mode navigation 231

Menu principal de navigation 231

Saisir l'adresse 232

Selectionner le pays 232

Saisir un lieu de destination 233

Selectionner le lieu de destination

via le code postal 234

Saisir la rue du lieu de destination 235

Saisir le centre-ville du lieu de

destination 236

Saisir les coordonnées de la

destination 237

Menu itinétaire 238

Saisir le numero dans la rue de

destination 238

Selectionner le croisement avec

la rue de destination 239

Regler les parametes d'itinétaire 239

Mémoriser la destination dans la

mémoire de destination 240

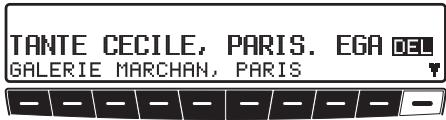

Supprimer des destinations

mémorises 241

Mémoire des destinations pleine 241

Calcul du guidage 241

Recalculator le guidage 241

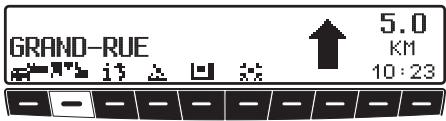

Destination intermédiaire 241

Saisir la destination intermédiaire 241

Demarrer le guidage vers la

destination intermédiaire 242

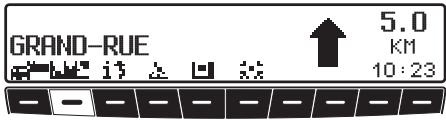

Supprimer une destination

intermédiaire 242

Destination intermédiaire

atteinte 242

Fonction bouchon 242

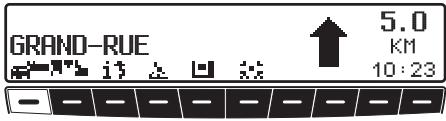

Saisir la longueur de

l'embouteillage 242

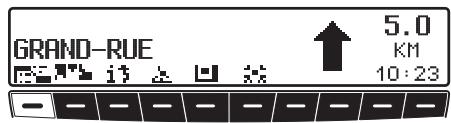

Supprimer un bouchon 243

Interrompre le guidage 243

Guidage dynamique avec la

fonction TMC 245

Qu'est-ce que le guidage

dynamique? 246

Guidedynamique 246

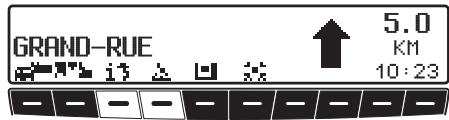

Afficher des informations

routieres 247

Informations pendant le guidage 248

Selectionner la durée du trajet

et les kilometres parcours 248

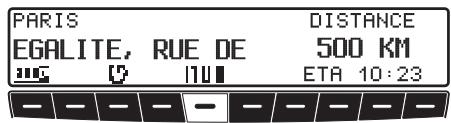

Afficher des paramètres 249

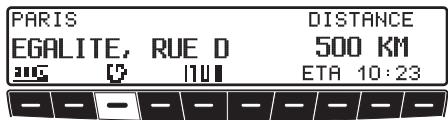

Selectionner l'heure 249

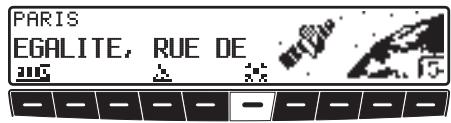

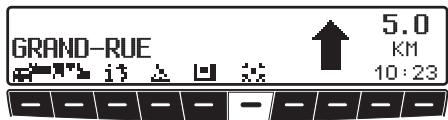

Selectionner la position actuelle 249

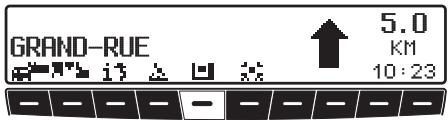

Selectionner la liste de rues 250

Mémoire des destinations 251

Destinations spéciales 251

CD de destinations spéciales

ouattractionstouristiques 253

Droit d'utilisation 255

Réglages du système 255

Régler l'heure 256

Mémoriser la position du vehicule 256

Selectionner un jeu 257

Régler la langue 257

Animations 258

Activier/désactiver l'announce de

l'heure d'arrivee prevue 258

Selectionner l'unité de mesure 258

Influencer le calcul de l'heure d'arrivée prévue 259

Activer/désactiver l'affichage de limitation de vitesse 259

Régler l'affichage de l'heure 260

Mode radio 261

Activelermoderadio 261

Activer le menu du mode radio 261

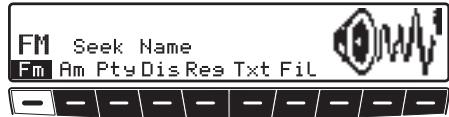

Réglerle mode FM 261

Régler lagamedeondesAM 261

Réglages possibles pour sélectionner une station 261

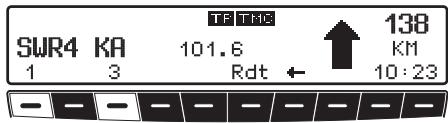

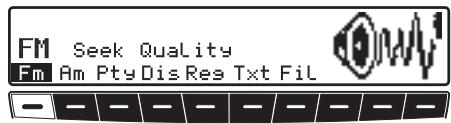

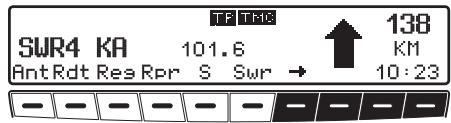

Mémorisation automatique (Autostore) dynamique (FM-DAS) 262

Recherche des stations FM-DAS 262

Syntonisation des stations PO, GO, OC 262 Recherche par balayage 263

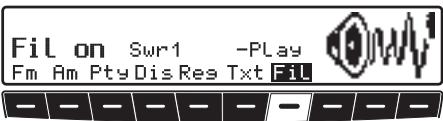

Filtrage des programmes en mode FM-DAS (mémorisation automatique dynamique)

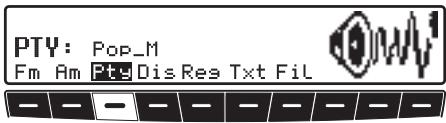

Sélection des types de programme (PTY) 263

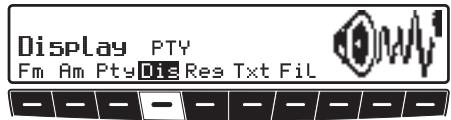

Activer/désactiver la fonction d'affichage PTY

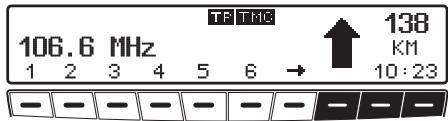

Sélectionner/mémoriser des stations FM 264

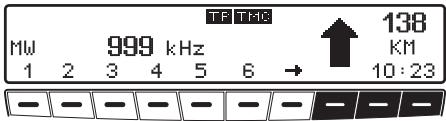

Selectionner/mémoriser des stations PO, GO et OC

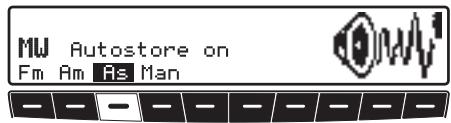

Mémorisation automatique (Autostore) PO, GO 265

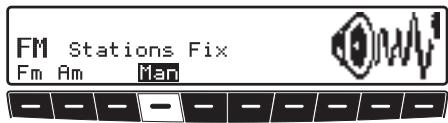

Syntonisation manuelle en FM 265

Syntonisation manuelle PO, GO, OC (ondes courtes) 265

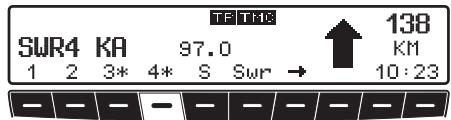

Fonction régionale 266

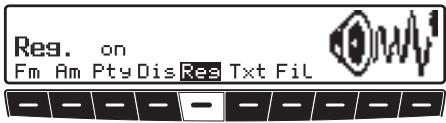

Activier/désactiver la fonction régionale 266

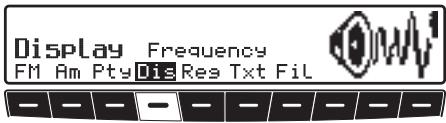

Activer/désactiver l'affichage de la fréquence 266

Activer/desactiver le radiotexte 267

Messages d'informations
routières TP (Traffic program) 267

Activier/quitter le menu TP 268
Activier/désactiver les messages d'informations routières TP 268

Régler la reprise automatique 269
Régler/supprimer la
programmation directe 269

Activer/désactiver la mise en sourdine 269

Interruption d'un message d'informations routieres 269

Volume des messages d'informations routieres 270

Activer/désactiver le mode TMC 270

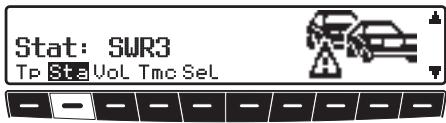

Sélectionner une station TMC 270
Affichage des stations TMC
captées 271

Mise en sourdine du téléphone 271

Mode CD 272

Remarques concernant les disques compacts (CD) 272

Insérer/éjecter un CD 272

Saut de plages avance/retour 273

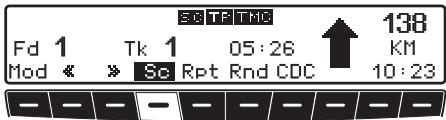

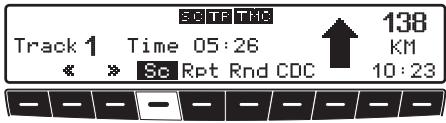

Recherche par balayage 273

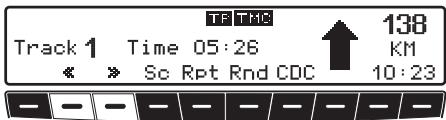

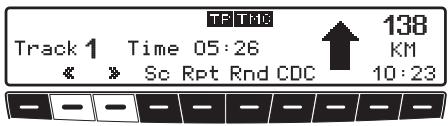

Avance/retour rapide 273

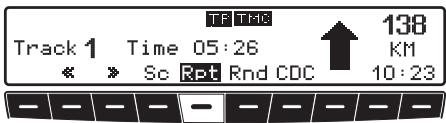

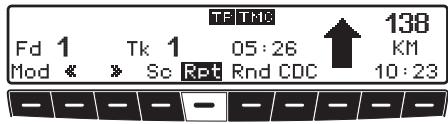

Répétition d'une plage (Repeat) 273

Lecture aléatoire (Random Play) 274

Menu de réglage CD 274
Afficher le nombre total de plages 274

Commutation affichage plage/textedu CD 274

Dispositif de protection thermique 275

Remarques sur les CD enregistrables et reinscriptibles 275

Remarque concernant les CD dotés d'un dispositif anticopie 275

Mode MP3 276

Remarque générale sur le mode MP3 276

Création d'un support MP3/WMA 276

Creation d'une playlist 277

Insérer/éjecter un CD MP3 278

Saut de plages retour/avance 279

Changer de dossier/de playlist 279

Recherche par balayage 279

Sommaire

Avance/retour rapide 280

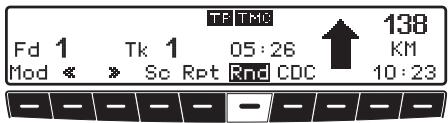

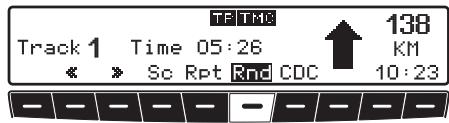

Lecture aléatoire (Random Play) 280

Répartition d'une plage (Repeat) 280

Menu de réglage MP3 280

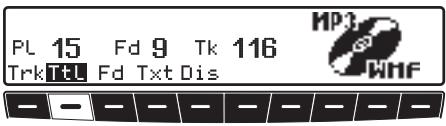

Dossier/playout/nombre de plages 280

Afficher le nom du dossier/de la playlist 281

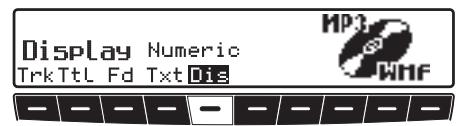

Commutation del'affichage
plage/ID3 Tag 281

Mode changeur de CD 282

Changeur de CD prêt à fonctionner 282

Sélection du mode changeur de CD 282

Changer de CD/sélectionner le CD 282

Menu de réglage CDD (chargeur de CD) 283

Afficher les informations sur la plage 283

Afficher le nombre de plages et la durée totale du CD

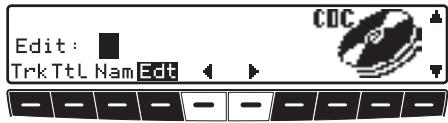

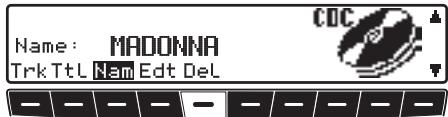

Attribution d'un nom à un CD 284

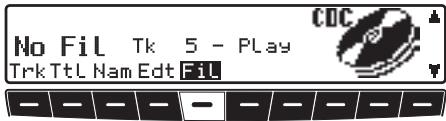

Filtrage des plages d'un CD 285

Configurationpersonnalised 286

Selectionner/quitter le menu de configuration personalisée

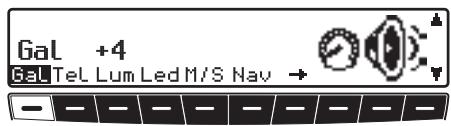

Régler le volume en fonction de la vitesse (Gal)

Fonctionnement en cas de mise en sourdine du téléphone (Tel) 287

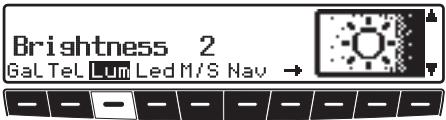

Luminosité de l'écran (Lum) 287

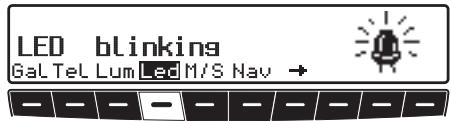

Réglage de la diode clignotante (Led) 287

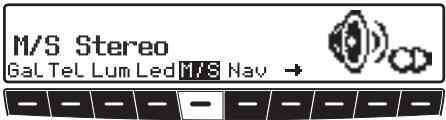

Optimisation de la réception (M / S) 288

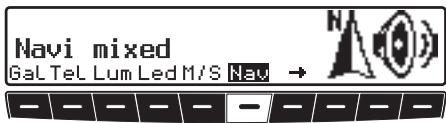

RéglagedemessagesdnavIGATION(Nav) 288

Entree AUX (Aux) 289

Affichage de la boussole (Cmp) 289

Volume du signal sonore (BeV) 289

Menu de services 290

Selectionner/quitter le menu services 290

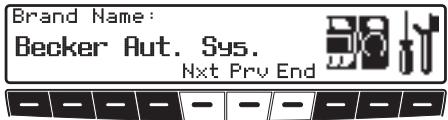

Réinitialisation du changeur de CD 290

Réinitialisation de l'appareil 290

Explications 291

SYSTÉME RDS 291

Niveau DAS Seek Qual. 291

Niveau DAS Seek Name 291

Niveau Stations RDS 291

Niveau Stations Fix 291

PTY (type de programme) 291

Glossaire 293

Index 295

éristiques techniques 299

REMARQUE 300

Instructions de montage 301

Avant l'installation 301

Symboles utilisés dans les instructions de montage 301

Consignes de sécurité 302

Remarques concernant le montage 303

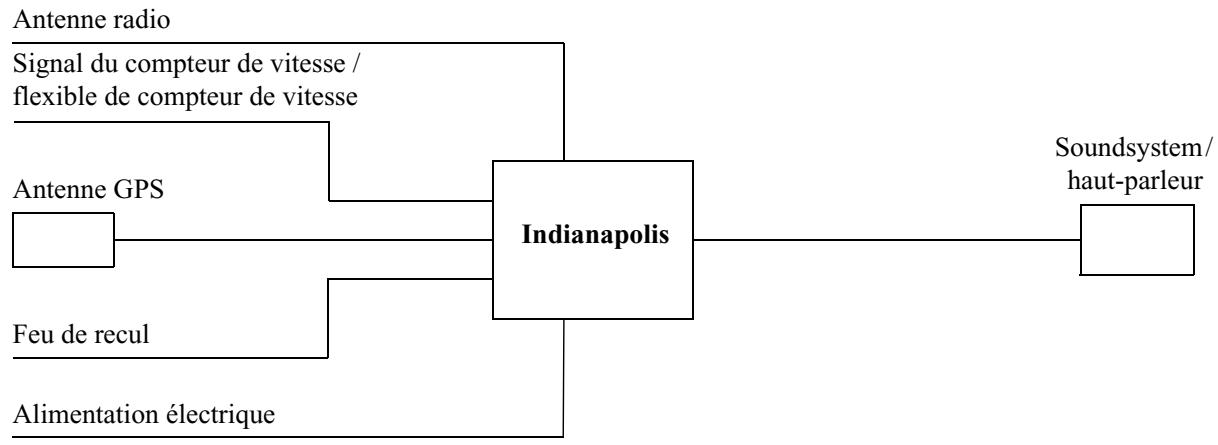

Schéma de raccordement du système de navigation 304

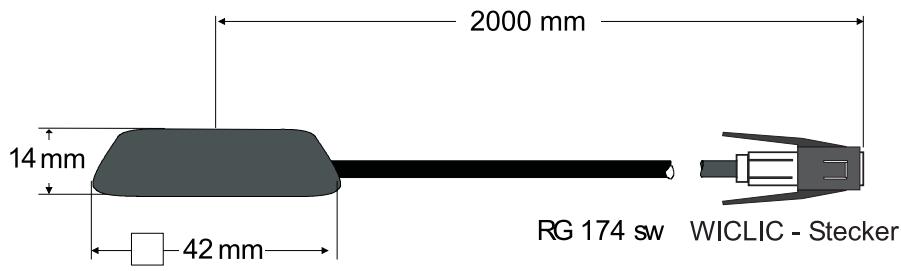

Montage de l'antenne GPS 305

Raccordement du signal de feu de recul 307

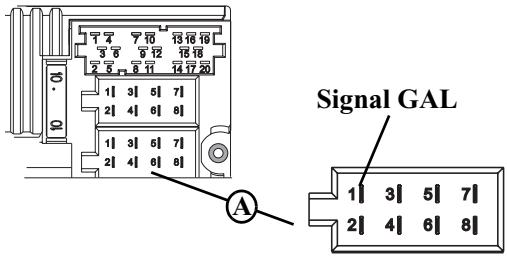

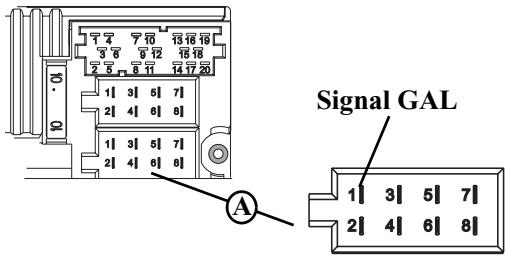

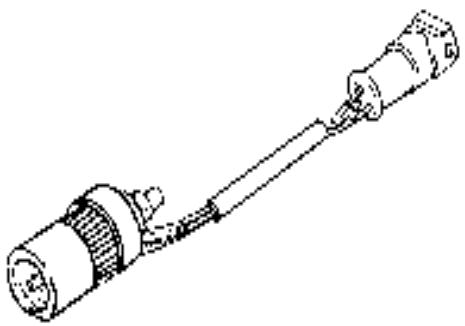

Raccordement du signal de vitesse (GAL) du compteur de vitesse/flexible de compteur de vitesse 308

Montage/demontage de l'appareil 311

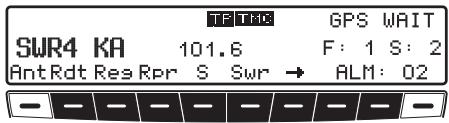

Mise en service du GPS et capteurs 312

Installation du calcul de navigation 314

Calibrage 315

Mode services 317

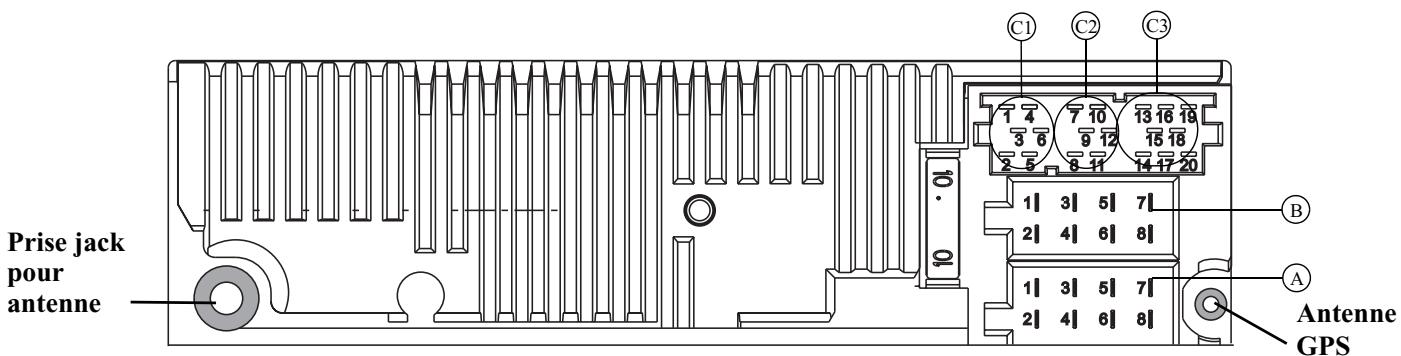

Connexions 325

Consignes de sécurité

N'utilisez l'appareil de navigation que lorsque la circulation le permet et lorsque vous âtes absolument sur de ne mesure en danger ni votre vie ni celle de vos passagers ou d'autres conducteurs ou piétons et de ne pas généré ou importuner de tiers.

Respectez le code de la route. N'entrez la destination dans le système de navigation que lorsque le vehicule est à l'arrêt.

Le système de navigation n'est qu'une aide à la conduite du vehicule, il est possible que les données ou les instructions qu'il envoie soient erronées. C'est au conducteur de decide der la marche à suivre et s'il veut ou non tenir compte des informations données par le système. Toute indication erronee du systeme de navigation n'entraîne en rien la responsabilité du constructeur ou du vendeur.

Du fait de modifications du réseau routier ou de données divergentes, il est possible que le système vous donne des instructions imprecises ou erronées. C'est pourquoit il est impératif de tous jours préter attention aux panneaux de signalisation et de respecter le code de la route. Le système de navigation ne doit pas vous servir à vous guider en cas de mauvaise visibilité.

Ne vous servez de l'appareil que pour l'usage auquel il est destiné. Reglez le volume de l'autoradio/du système de navigation de façon à attendre les bruits extérieurs.

En cas de dysfonctionnements (p. ex. émanation de fumée ou d'odeurs), éteignez tout de suite l'appareil.

Pour des raisons de sécurité, seul un spécialiste est autorisé à ouvrir l'appareil. En cas de réparation, veillez contacter vous revendeur.

Consignes générales de sécurité routière

Cet autoradio est destiné est homologué et destiné à un montage et une mise en service sur les vehicules de tourisme, les utilisaires et les autobus (classes de vehicule M, N et O) dotés d'une tension nominale de bord de 12 V.

Seuls les techniciens qualifiés sont autorisés à procéder au montage et à l'entretien de l'appareil. Un montage non correct ou un entretien mal effectué peuvent entrainer des dysfonctionnements des systèmes électroniques du vehicule. Respectez les consignes de sécurité du constructeur du vehicule.

Faites effectuer les travaux sur les systèmes électroniques du vehicule (par exemple pour la connexion du tachymètre) par un atelier de réparation agrée. Nous déclinons toute responsabilité en cas d'interférences avec des dispositifs électroniques.

Installez cet apparéil uniquement aux endroits prévus par le fabricant.

Fixez l'appareil de telle sorte qu'il ne puisse pas se detacher en cas de collision.

L'alimentation électrique doit être suffisamment protégée par des fusibles.

L'utilisation de téléphones portables non raccordés à une antenné extérieure peut entrainer des dysfonctionnements de l'appareil.

Lisez attentivement le manuel d'utilisation de l'appareil et familiarisez-vous avec l'appareil avant de prendre le volant. Ne procedede au reglage de l'appareil que lorsque la circulation le permet. Reglez le volume sonore de l'autoradio de sorte à pouvoir entendre distinctement les bruits extérieurs (la sirène d'une voiture de police p. ex.).

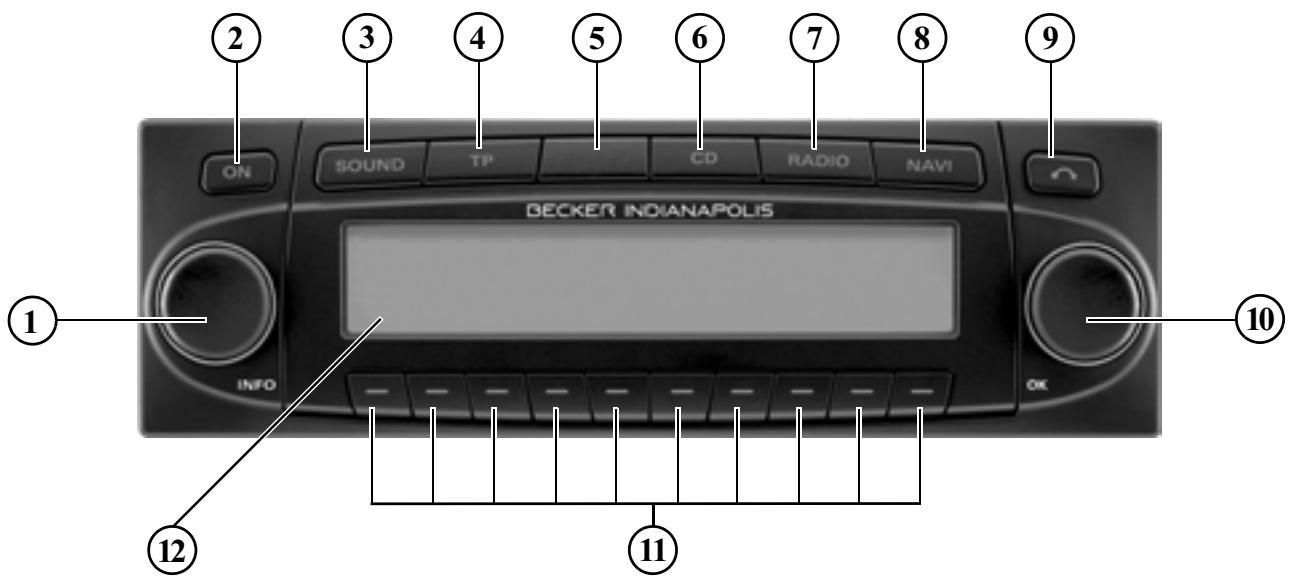

1 Bouton rotatif gauche (INFO)
2 Interrupteur marche/arrêt (ON)
3 Touche de son (SOUND)
4 Touche des messages d'informations routières (TP)
5 Diode clignotante
6 Commutation mode CD (CD)

7 Commutation mode radio (RADIO)
8 Commutation mode navigation (NAVI)
9 Touche d'éjection du CD (C)
10 Bouton rotatif droit (OK)
11 Touches multifonctions
12 Écran

Protection antivol

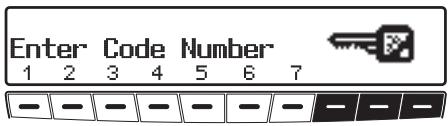

Saisie du code numérique

Lorsque l'autoradio est coupé de l'alimentation électrique, la protection anti-vol s'active automatiquement. Une fois que vous avez allumé l'autoradio en appuyant sur la touche ON, le message Enter Code Number s'affiche.

Saisissez le code à 5 chiffes à l'aide des touches multifonction 1 - 7.

Example:

Code numérique 15372 (le code se donne sur la CODE CARD).

Une fois le cinquième chiffre saisi, et si tous les autres chiffres ont été correctement entrés, l'appareil se met automatiquement en marche.

Remarque

Conservez impératifement la CODE CARD hors du vehicule, dans un endroit sûr, afin d'empêcher toute utilisation frauduleuse de l'autoradio. Il est recommendé d'apposer les autocollants fournis sur les vitres du vehicule (de l'intérieur).

Si vous avez entree un numero de code incorrect, le message Enter Code Number s'affiche de nouveau. Aprese la troisieme tentative infructueuse de saisie du code, le message Wait s'affiche, l'appareil se bloque pendant 60 minutes environ.

Après 3 autres essais infructieux, la période de blocage est à nouveau de 60 minutes.

Remarque importante :

La durée d'attente s'écoule seulement lorsque l'appareil est en marche et que le contact est mis.

Retirer la façade amovible

Pour garantir une sécurité efficace contre le vol, il est possible d'oter la façade amovible (A) de l'autoradio.

• Appuyez brievement sur la touche (le support de données reste dans l'appareil).
  L'écran bascule vers l'avant.
  Retirez la façade amovible.

Après avoir rabattu l'écran, le volume du son est limité à une valeur maximale. Au bout de 20 secondes, un bip retentit pour indiquer que l'unité de commande est rabattue. Puis, l'appareil s'éteint.

Attention Risque d'accident

Pour des raisons de sécurité, ne laissiez pas la façon amovible de l'autoradio ouverte pendant la conduite du vehicule.

Remarque importante :

Une fois la façade amovible retiree, placez-la dans l'étui de protection fourni avec votre autoradio.

Ne touchez pas les contacts métalliques de la façade amovible ou de la radio.

Mettre en place la façade amovible

Engagez la façade amovable dans le point d'arrêt en bas à gauche, puis dans le point d'arrêt en bas à droite. Faites ensuite basculer la façade amovable vers le haut jusqu'à ce qu'elle s'enclenché dans les points d'arrêt supérieurs. Il est également possible d'insérer la façade amovable à plat et de l'enfonceur.

Pour assurer le bon fonctionnement de l'appareil, la façade amovible doit s'enclencher complètement dans les quatre points d'arrêt.

Commandes principales

Mettre en marche/arrêt

Appuyez sur la touche ON.

Vous pouvez égalementmettre en marche ou arretervoitrépartieilenmettant ou en coupant le contact du vehicule.

Pour que l'appareil se mette en marche lorsque vous mettez le contact, il faut que vous l'ayez arrêté aparavant en coupant le contact.

Pour empêcher que l'appareil ne s'éteigne après coupure du moteur, appuyez sur la touche ON dans les trois secondes suivant la coupure du moteur.

Remarque :

Il est également possible d'allumer l'appareil sansmettrelecontact en appuyant sur la touche ON.L'appareil s'éteint toutefois automatiquement au bout d'une heures.

Régler le volume

Tournez le bouton rotatif gauche . Le volume diminue ou augmente.

Activier le menu de menu du son

Appuyez sur la touche sound. Le menu de menu du son est activé. Vous dispose des fonctions suivantes: Bas (graves), Trb (aigus), Fad (fader), Bal (balance), Flt (réglage linéaire), Sub (subwoofer) et Ldn (loudness).

Les réglages des basses et aigus sont enregistrés séparément pour les gamas d'ondes FM, AM (OM, GO, OC), les informations routières, les messages de navigation, le mode téléphone, le mode CD, MP3/WMA et CDC/AUX.

Régler les graves

Appuyez sur la touche sound et ensuite sur la touche multifonction Bas.

Tournez ensuite le bouton rotatif croit pour obtenir l'effet de graves souhaité.

Régler les aigus (Treble)

Appuyez sur la touche sound et ensuite sur la touche multifonction Trb.

Tournez ensuite le bouton rotatif croit pour obtenir l'effet d'aigus souhaité.

Fader (Equaliser)

Appuyez sur la touche sound et ensuite sur la touche multifonction Fad.

Tournez ensuite le bouton rotatif droit pour obtenir l'effet de Fader souhaite.

Régler la balance

Appuyez sur la touche sound et ensuite sur la touche multifonction BAL.

Tournez ensuite le bouton rotatif droit ● pour obtenir l'effet de balance souhaite.

Réglage linéaire

Voussouspoucez configurer les réglages du son de la source de signal actuelle (p.ex. FM) à une valeur moyenne.

Appuyez brièvement sur la touche sound. Appuyez ensuite brièvement sur la touche multifonction. FLT Tone resets'affiche.

Appuyer de nouveau sur la touche multifonction FLt.

Régler la puissance du caisson de basses et le haut-parleur central

Appuyez sur la touche SOUND et ensuite sur la touche multifonction Sub.

Tournez le bouton rotatif droit pour obtenir le volume souhaite du caisson de basses.

Activer/désactiver la fonction loudness

Appuyez sur la touche sound et ensuite sur la touche multifonction Ldn.

Appuyez sur la touche multifonction Ldn pour activer (ON) ou désactiver (OFF) la puissance sonore.

Remarque :

Dans les gamas d'ondes PO, GO et OC, la fonction de puissance est désactivée.

Qu'est-ce que la navigation ?

On entend, en général, par navigation (en latin navigare = partir en mer) la localisation d'un vehicule, sa position par rapport à sa destination, la distance restant à parcourir, l'elaboration du trajet ainsi que l'itinéraire à suivre. Pour ce faire, on utilise les étoiles, des points de repérage, la boussole et les satellites.

Avec le système Indianapolis de Becker, la localisation du vehicule est effectuee par le recepteur GPS (GPS = Global Positioning System). La position du vehicule et la distance restant a parcourir sont déterminées a partir de cartes routières numériques, d'un calculateur de navigation et de capteurs. Pour calculator et suivre un itinéraire, on utilise en plus le signal de tachymètre et du feu de recul.

Pour des raisons de sécurité, le pilotage se fait principalement par message vocal et par affichage de la direction à suivre sur l'écran.

Consignes de sécurité

• Le code de la route doit être respecté dans tous les cas. Le système de navigation n'est qu'une aide à la conduite du vehicule, il est possible que les données ou les instructions qu'il envoie soient erronées. C'est au conducteur de decide der la marche à suivre et s'il neurt ou non tenir compte des informations données par le système.

Toute indication erronee du systeme de navigation n'entraine en rien la responsabilité du constructeur ou du vendeur.

• Respectez en priorité les panneaux de signalisation et les signaux sur place.
• Le guidage est destiné uniquement aux vehicules de tourisme. Ce système ne tient pas compte des recom-mandations et des reglementations concernant d'autres vehicules (p. ex. vehicules utilisaires).
• N'entrez la destination dans le système de navigation que lorsque le vehicule est à l'arrêt.

CD de navigation

Vous dispose de deux CD de navigation accompagnant l'appareil de navigation.

Chaque CD compte une carte routière numérique. Un CD couvre la partie nord de l'Europe (CD n^1 ) et l'autre la partie sud (CD n^2 ).

Vous trouvrez sur les deux CD le réseau routier complet et tous les centres urbains du nord et du sud de l'Europe numérique.

Sur le CD de l'Europe du nord, vous trouvrez en plus toutes les routes numériées des pays nordiques. Sur le CD de l'Europe du sud, vous trouvrez en plus toutes les routes numériées des pays du sud.

Dans ces zones détaillées du nord et du sud figurent les autoroutes, les nationales, les départementales et les routes cantonales. Le CD contient des informations détaillées sur toutes les communes et les villes importantes. Dans le cas de villes et de communes de plus petite taille, le CD a pris en compte les routes départementales et cantonales, les routes de passage ainsi que le centre ville.

Les rues à sens unique, les zones piétonnes, les interdictions de tourner et autres indications importantes du code de la route sont largement reprises dans les CD.

Du fait des modifications régulières opérees sur le réseau routier et dans le code de la route, il est possible que vous constatiez des différences entre les données des CD de navigation et les conditions réelles.

Remarque :

Pour la Norvège, la Suède, la Finlande et le Danemark, le niveau de numérisation élevé est obtenu du fait de l'utilisation de données non vérifiées par le système. Dans ce cas, le système de navigation ne peut pas utiliser des informations telles que les autoroutes, les routes nationales, les rues ou la vitesse est limitée à 30 km/h, les rues à sens unique ou d'autres règles du code de la route, étant donné qu'elles n'ont pas été saisies.

Vous pouvez emprunter toutes les routes mais un guidage optimal ne peut cependant pas etre garantiet.

Navigation avec deux CD pour l'Europe

A Zone d'Europe du nord avec toutes les routes numériées.
B Prenons par exemple une ville / une adresse en Allemagne (CD-d'Europe du nord).
C Zone d'Europe du sud avec toutes les routes numériées.
D Prenons par exemple une ville / une adresse en France (CD-d'Europe du sud).

Si, par exemple, vous pouze être guidé d'une ville du CD d'Europe du sud (D) vers une ville du CD d'Europe du nord (B), veuillez saisir l'adresse comme vous avez l'habitude de faire. Une fois le lieu saisi, le système vous demande d'insérer le CD 1 de navigation avec le message INTRODUISEZ LE CD 1. Une fois le CD correspondant inséré, indiquez la rue, le numéro de rue ou le centre-ville.

Une fois le calcul de l'itinétaire démarré, le système charge et enregistre les données nécessaires.

Remarques générales

• En mode navigation, vous pouvez continuer à écouter la radio ou un CD. La distance jusqu'à au prochain message est indiquée dans la partie droite de l'écran, ainsi que l'heure d'arrivée prévue, l'heure actuelle ou la durée restante du trajet, selon le réglage effectué à la rubrique « Régler l'affchage de l'heure » page 260.
• Vous pouvez passer en mode radio en appuyant sur la touche RADIO, pendant que la fonction de guidage est active. Appuyez sur la touche CD pour passer en mode CD/MP3. Lors des messages vocaux de navigation, le menu de navigation s'affiche automatiquement.
• N'utilisez que des chiffres, des lettres et des caractères pour inscrite une adresse plausible.

La saisie est automatiquement complétée.

Un espace (p. ex. La Rochelle) doit être entre à l'aide du tiret de soulignement.

Selectionnez les lettres, chiffres et signes avec les touches multifonctions

1 à 9 . Vous pouvez selectionner les caractères situés au-dessus de chaque touche multifonction, en appuyant à plusieurs reprises sur la touche correspondante.

Pour la description qui suit, nous avons toutefois privilégie la seLECTION par l'intermédiaire du bouton rotatif droit

• NAVI permet de quitter le menu actuel et d'afficher le menu précédent.
• Lorsque vous ne suivez pas l'itinéraire proposé, le système de guidage recalculé un nouvel itinéraire.
• Pour entendre les messages de navigation, appuyez sur le bouton rotatif gauche .

• Au cours d'un message vocal de navigation, le volume des messages peut être ajusté avec le bouton rotatif gauche ● et le son peut être régée en appuyant sur la touche SOUND (voir également page 226).

• Appuyez brievement sur le bouton rotatif gauche ● pour obtenir des informations complémentaires et, lorsque la fonction de guidage n'est pas activée, pour connaître votre position actuelle. Voir « Informationspendant le guidage » page 248.

• Vous pouvez interrompre un message vocal en appuyant sur le bouton rotatif gauche .
• Appuyez sur le bouton rotatif gauche pendant plus de 2 s pour couper le message vocal de navigation et avoir le guidage uniquement par affichage.

Appuyez brievement sur le bouton rotatif gauche ● pour reactiver les messages vocaux de navigation.

• Les flèches de défilament et représentent une liste de scélection que vous poupez faire défiler à l'aide du bouton rotatif droit.

Selectionnez une entrée en majuscules de la liste ● en appuyant sur le bouton rotatif droit.

Selectionner le mode navigation

Appuyez sur la touche

NAVI

NAVIGATION EST ACTIVEE!
RESPECTER LE CODE DE LA ROUTE

Après ce message, le menu principal navigation s'affiche.

Remarque :

Lors de la première activation du mode navigation, vous doivent charger le CD correspondant.

Si l'étaconnage du système de navigation n'est pas encore terminé, le système vous demande de proce dé au parcours d'étaconnage. Voir « Calibrage » page 315.

Pour le mode navigation, vous devez utiliser un CD contenant les données du pays ou de la région de destination.

Pour démarrer le calcul de l'itinétaire, vous doivent charger le CD de navigation. Lors du calcul, le message CD clignote à l'écran. À la fin du calcul, le message CD disparait de l'écran, vous pouvez-retirer le CD de navigation et charger un CD audio.

En cas de saisie de destinations lointaines, il est recommendé de patienter jusqu'à ce que le message CD disparaïssse pour partir.

Menu principal de navigation

DEST. MEMORISEES
ENTRER ARESSE
DEST. PARTIC.

Sélectionnez

ENTRER ADRESSE,

DEST. MEMORISEES,

DEST. PARTIC.,

DEST.PRECEDENTES,

en tournant le bouton rotatif droit , validez en appuyant sur le bouton.

• ENTRER ADRESSE

Permet d'acceder au menu de saisie de l'adresse de destination
Voir « Saisir l'adresse » page 232.

DEST. MEMORISEES

Contient les destinations préalablement méorises

Voir « Mémoire des destinations » page 251.

• DEST. PARTIC.

Menu permietant de selectionner des destinations speciales à un niveau local ou national ainsi qu'aux environ. Ces destinations incluent par ex. les stations-service, aeroports ou hôpitaux. Voir « Destinations spéciales » page 251.

- DEST. PRECEDENTES

Ce menu contient la liste des 50 dernières destinations saisies. Sélectionnez la destination voulue avec le bouton rotatif droit ●. Avant de valider avec ce même bouton rotatif ●, vous pouvez obtenir de plus amples informations sur la destination en appuyant sur le bouton rotatif gauche ●. Les destinations intermédiaires ne sont pas mémorisées dans ce menu.

Saisir l'adresse

Sélectionnez ENTRER ADRESSE avec le bouton rotatif droit dans le menu principal de navigation et appuyez sur le bouton pour valider.

Selectionner le pays

ALLEMAGNE STUTTGAR RUE

Si vous vous rendez dans un autre pays que celui indiqué, seLECTIONnez (dans l'exemple, ALLEMAGNE) avec le bouton rotatif droit et validez en appuyant.

FINLANDE FRANCE GRANDE BI

Sélectionnez le pays avec le bouton rotatif droit et validez en appuyant.

Remarque :

En cas de selection d'une destination lointaine, nous vous recommendons de selectionner une destination intermediaire (page 241) à mi-route.

Saisir un lieu de destination

ALLEMAGNE

STUTGART

RUE

Le dernier lieu saisi s'affiche.

Si vous souhaitez entre une autre destination dans la même ville, vous pouvez selectionner tout de suite RUE ou CENTRE.

Si vous vous rendez dans un autre lieu, selectionnez-le avec le bouton rotatif droit , et validez en appuyant sur le bouton.

LIEU: ABCDEF GHI JKL MNO PQR STUVX YZ H 123456789.

Sélectionnéz les caractères, l'un après l'autre, en tournant le bouton rotatif droit ● et valida en appuyant sur le bouton. La dette sélectionnée s'affiche en grand à droite.

Pour effacer la derniere lettuce validee, appuyez sur la touche multifonction

Si vous souhaitez effacer tous les caractétres saisis, appuyez plus de 2 secondes sur la touche multifonction

Les lettres déjà saisies s'affichent inver- sees. Pour vous aider, le lieu dont le nom se rapproche le plus des lettres déjà saisies est affché. L'appareil ne vous propose plus que les lettres plausibles. Si une seule ville correspond aux lettres déjà saisies, l'appareil compte votre saisie automatiquement.

Pour valider la saisie, appuyez pendant plus de 2 secondes sur le bouton rotatif droit ou selectionner la coche et appuyez de nouveau sur le bouton rotatif.

Si le nom de lieu complet a eté saisi aparavant ou complété automatiquement, vous passez à la liste distinctive, à la rue ou au centre.

Si aucune rue ne peut etre selectionnee ou si vous pouvez selectionner uniquement le centre, vous passez directement au menu itinétaire.

Si vous avez valide un nom de ville incomplet, la liste des villes possibles s'affiche.

Le lieu suivant immédiatement celui saisi apparaît également en majuscules. La flèche indique que cette liste peut être déroulée alphétiquement pour la seLECTION d'autres lieux.

Sélectionnez en tournant, validez en appuyant sur le bouton rotatif droit (Voir «Remarques générales» page 230.)

Si la saisie est sans équivoque, la saisie passé à la rue ou au centre. Si aucune rue ne peut être sélectionnée ou si vous pouvez selectionner uniquement le centre pour le lieu saisi, vous passez directement au menu itinéraire.

Si la seLECTION n'est pas complète, la liste distinctive des lieux s'affiche.

• Sélectionnez la ville avec le bouton rotatif droit ● et validez en appuyant sur le bouton.

La saisie passé à la rue ou au centre. Si aucune rue ne peut être selectionnée ou si vous pouvez selectionner uniquement le centre pour le lieu saisi, vous passez directement au menu itinéraire.

Selectionner le lieu de destination via le code postal

Vous pouvez également seLECTIONner le lieu de destination via le code postal.

CENTRE CODE POSTAL COORDONNES

Pour selectionner le code postal du lieu de destination, selectionnez CODE POSTAL en tournant le bouton rotatif droit et validez en appuyant sur le bouton.

CODE POSTAL:

9

.0123456780.

Saisissez le code postal du lieu de destination avec le bouton rotatif droit et validez en appuyant pendant plus de 2 secondes. Pour valider, il est également possible de selectionner la coche et d'appuyer brièvement sur le bouton rotatif droit.

BRANDERION HENNEBONT

Vous pouvez alors voir le code postal affecté au lieu ou, si plusieurs lieux correspondent au même code postal, la liste de ces lieux.

• Sélectionnez le lieu avec le bouton rotatif droit ● et validez en appuyant sur le bouton.

Si plus de 9 lieux correspondant au même code postal, un menu de saisie du lieu s'affiche au lieu de la liste susmen-tionnée. Saisissez ensuite le nom du lieu comme décrit à la section « Saisir un lieu de destination » page 233.

Vous passez à la saisie de la rue ou du centre. Si aucune rue ne peut être selectionnée ou si vous pouvez selectionner uniquement le centre pour le lieu selectionné, vous passez directement au menu itinéraire.

Saisir la rue du lieu de destination

RUE CENTRE

Avec le bouton rotatif droit selec tionnez RUE et validez en appuyant sur le bouton.

• Sélectionnéz les caractères, l'un après l'autre, en tournant le bouton rotatif droit ● et validez en appuyant sur le bouton. La dette sélectionnée s'affiche en grand à droite.

Pour effacer la derniere lecture, appuyez sur la touche multifonction ^+ Pour effacer tous les caractères saisis, appuyez plus de 2 secondes sur la touche multifonction ^+

Les lettres déjà saisies s'affichent inver-sees. Pour vous aider, le nom de rue se rapprochant le plus des caractères saisis s'affiche à chaque fois que vous entrez une lecture. L'appareil ne vous propose plus que les lettres plausibles.

Si une seule rue correspond aux lettres déjà saisies, l'appareil compte votre saisie automatiquement.

Pour accepter la saisie, appuyez pendant plus de 2 secondes sur le bouton rotatif droit ou selectionner la coche et appuyez de nouveau sur le bouton rotatif.

Si le nom de la rue avait ete saisi completement ou completing automatique. ment par l'appareil, vous passez a la liste distinctive des rues ou au menu itinereire.

Si vous avez valide un nom de rue incomplet, la liste des rues possibles s'affiche.

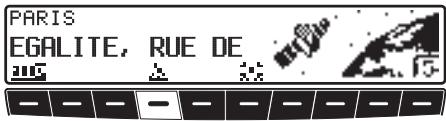

EDUARD VII, RUE
EGALITE, RUE DE L
EGINHARD, RUE

La rue suivant immédiatement celle saïsie apparait également en majuscules.

La flèche indique que cette liste peut être déroulée alphétiquement pour la sélection d'autres rues.

• Sélectionnéz la rue en tournant le bouton rotatif droit ● et validez en appuyant.

Si la saisie est sans équivoque, vous passsez au menu itinétaire.

Si la selection n'est pas complète, la liste distinctive des rues s'affiche.

PARIGI PARIJS

Sélectionnéz le quartier avec le bouton rotatif droit et validez en appuyant.

Vouspasseau menu itinéraire.

Saisir le centre-ville du lieu de destination

CENTRE

RUE

Avec le bouton rotatif droit selec tionnez CENTRE et validez en appuyant.

Si le lieu sélectionné ne comprend qu'un centre, vous passez immédiatement au menu itinéraire.

Si la liste des centres ne dépasse pas 9, elle s'affiche.

PARIGI

PARIJS

• Sélectionnez le centre en tournant le bouton rotatif droit ● et validez en appuyant.

Si la liste des centres contient plus de 9 entrées, vous passez au menu de saisie du centre.

CENTRE: 123456789. P

Sélectionnez les caractères, l'un après l'autre, en tournant le bouton rotatif droit et validez en appuyant. La dette可以选择 s'affiche en grand à droite.

Pour effacer la derniere lecture, appuyez sur la touche multifonction

Si vous souhaitez effacer toute la saisie, appuyez plus de 2 secondes sur la touche multifonction

CENTRE:ER ARRONDISSEMENT E. 1 23456789

Les lettres déjà saisies s'affichent inver- sees. Pour vous aider, le nom de centre se rapprochant le plus des lettres saisies s'affiche a chaque fois que vous entrez une lecture. L'appareil ne vous propose plus que les lettres plausibles. Si un seul centre correspond aux lettres déjà saisies, l'appareil compte votre saisie automatiquement.

Pour valider la saisie, appuyez pendant plus de 2 secondes sur le bouton rotatif droit ou selectionner la coche et appuyez brièvement sur le bouton rotatif.

Si le nom du centre avait eté saisi complètement ou completing automatique-ment par l'appareil, vous passez au menu itinétaire.

Si la saisie est équivoque, vous passez à la liste des centres.

PARIS 1ER ARRONDISSMENT 10E ARRONDISSMENT

Le centre se rapprochant le plus des lettres saisies s'affiche également en majuscules.

La flèche indique que cette liste peut être déroulée alphétiquement pour la sélection d'autres centres.

• Sélectionnéz le centre en tournant le bouton rotatif droit ● et validez en appuyant sur le bouton.

Vouspasseau menu itinéraire.

Remarque :

Si vous appuyez pendant plus de 2 secondes sur le bouton rotatif droit , sans avoir sélectionné de lettre, la liste des centres possibles s'affiche.

Saisir les coordonnées de la destination

Si vous connaissez les coordonnées géographiques d'une destination (latitude et longitude), vous pouvez les saisir afin de démarrer le guidage vers ce point.

CODE POSTAL

COORDONNEES

FRANCE

Avec le bouton rotatif droit selec tionnez COORDONNEES et validez en appuyant.

• Indique la latitude de la destination avec le bouton rotatif droit. Les valeurs sont indiquées en degrés, minutes, secondes et avec un point cardinal p.ex.11*38'34"H.

Appuyez plus de 2 secondes sur le bouton rotatif droit pour valider la selection. ou
- Sélectionner la petite coche et appuyez brievement sur le bouton rotatif droit.

• Indique la longitude de la destination avec le bouton rotatif droit comme indiqué precedemment.
• Appuyez plus de 2 secondes sur le bouton rotatif droit ● pour valider la seLECTION.

ou
- Sélectionner la petite coche et appuyez brievement sur le bouton rotatif droit.

Remarque :

Lorsque les coordonnées saisies se situant hors de la carte numérique, le système envoie un message correspondant. Vous ne pouvez pas lancer le guidage vers une destination située hors de la carte numérique.

Le système vous demande ensuite de donner un nom aux coordonnées saisies.
Saisissez un nom comme décrit dans « Mémoriser la destination dans la mémoire de destination » page 240.
Vous passez ensuite au menu itinétaire.
Vous pouvez maintainant démarrer le guidage.

Menu itinéraire

MEMORISER DEST.

START-R.RAPIDE

NUMERO DE MAISON

Sélectionnez

MEMORISER DEST.,

START-R.RAPIDE, (START-

R.COURTE ou START-RTE.DYN.)

NUMERO DE MAISON,

CROISEMENT et

OPTIONS ROUTE

en tournant le bouton rotatif droit ● et invalidate en appuyant sur le bouton.

• MEMORISER DEST.

Permet de rejoindre le menu de saisie de la destination (page 240).

• START-R.RAPIDE,

R.COURTE ou START-RTE.DYN.

Démarre le guidage. Une indication simultanée est donnée sur l'option d'itinéraire actuelle (-R.COURTE

pour itinétaire court, -R.RAPIDE pour itinétaire rapide et -RTE.DYN. pour itinétaire dynamique)

NUMERO DE MAISON

Vous pouvez entrer ici le numero dans la rue indiquée.

Cette fonction n'est disponible que si cette information est méorisée sur le CD de navigation.

CROISEMENT

Vou puevez ici entrer la rue d'une intersection comme point de destination.

Cette fonction n'est disponible que lorsque cette information est mémoriée sur le CD de navigation.

• OPTIONS ROUTE

Vou puevez entrer ici des options telles que itinétaire rapide, itinétaire court, itinétaire dynamique, autoroute, bacs, péage.

Saisir le numéro dans la rue de destination

Dans le menu itinétaire, Sélectionnez NUMERO DE MAISON avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

NO. MAISON (1 - 33): 8 .012345679.

Avec le bouton rotatif droit , saisissez le numero dans la rue de destination et validez en appuyant pendant plus de 2 secondes. Pour valider, il est également possible de selectionner la coche et d'appuyer brievement sur le bouton rotatif droit

Pour des raisons de système, le guidage se limite aux numérios proches du numéro entré.

MEMORISER DEST.

START-R.RAPIDE

OPTIONS ROUTE

Selectionnez START- pour démarrer le guidage.

En seLECTIONnant MEMORISER DEST.,
vous passez directement au menu de la mémoire des destinations.

La selection de OPTIONS ROUTE permet de selectionner les options d'itinéraire.

Sélectionnez en tournant le bouton rotatif droit et validez en appuyant.

Sélectionner le croisement avec la rue de destination

Dans le menu itinétaire, Sélectionnez CROISEMENT avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

DANUBE, VILLA DU

FRATERNITE, RUE DE LA

• Sélectionnez l'intersection de la rue de destination en tournant le bouton rotatif droit et validez en appuyant.

MEMORISER DEST.

START-R.RAPIDE

OPTIONS ROUTE

Selectionnez START- pour démarrer le guidage.

En seLECTIONnant MEMORISER DEST.,
vous passez directement au menu de la mémoire des destinations.

La selection de OPTIONS ROUTE permet de selectionner les options d'itinéraire.

• Sélectionnez en tournant le bouton rotatif droit , et validez en appuyant.

Régler les paramètres d'itinétaire

Dans le menu itinétaire, Sélectionnez OPTIONS ROUTE avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

ROUTE COURTE

ROUTE DYNAM.

ROUTE RAPIDE

• ROUTE RAPIDE

Cette seLECTION commande au système de calculer le temps de parcours le plus court.

• ROUTE COURTE

Cette seLECTION commande au système de calculer le parcours le plus court.

Remarque :

La fonction « ROUTE COURTE » est particulièrement utile pour les métropoles et agglomérations.

• ROUTEDYNAM.

Avec le guidage dynamique, l'itinéraire est calculé en tenant compte des messages d'informations routières actuels.

Remarque :

Cette option n'est disponible que si la fonction TMC etait ou est activée. Voir « Activer/desactiver le mode TMC » page 270.

Quand le guidage dynamique est activé, les itinéraires sont calculés avec l'option « itinétaire rapide »

Pour plus d'informations, reportez-vous à «Guidage dynamique avec la fonction TMC » page 245.

- RESTRICTIONS

Cette fonction vous donne la possibilité d'exclure les autoroutes, bacs ou péages de l'itinéraire.

AUTOROUTE	SANS / RUEC
BACS	SANS / RUEC
PERAGE	SANS / RUEC

• Sélectionnez en tournant, modifier en appuyant sur le bouton rotatif droit .

Appuyez pendant plus de 2 secondes pour valider tous les régages et quitter le menu.

Remarque :

Les itinéraires sans autoroutes ne peuvent être calculés qu'à proximé (dans un rayon de 200 km maxi. en fonction de la précision de la numéri-sation).

Mémoriser la destination dans la mémoire de destination

La mémorisation de la destination n'est pas nécessaire au guidage. Elle vous évite cependant la saisie eventuellement repétée de la destination.

Dans le menu itinétaire, Sélectionnez MEMORISER DEST. et validez en appuyant sur le bouton rotatif droit

NOM:

ABCDEF GHIJKL MNO PQR STUVWX YZ H

EBAADC0-0123456789',/( )-. √+

Le nom de la destination peut composer 20 caractères et est ménorisé automatique dans le réseau si vous appuyez pendant plus de 2 secondes sur le bouton rotatif droit ●. Voir « Mémoire des destinations » page 251. Pour ménoriser, vous pouvez aussi sélectionner la coche et valider en appuyant sur le bouton rotatif droit ●.

Si ne vous souhaitez pas saisir de nom, appuyez sur le bouton rotatif droit pendant plus de 2 secondes; l'adresse saisie precedemment est méorisé dans la mémoire des destinations.

Vouspouvez déplacer la derniere destination entrée comme vous le souhaitez en tournant le bouton rotatif droit Appuyez brièvement sur le bouton rotatif droit pour valider l'emplacement de la destination mémorisée.

Vous pouvez enregistrer 50 destinations.

Pour<mémoriser définitivement ladestination dans la mémoire des destinations, il faut soit démarrer le guidage, soitpasser à une nouvelle saisie de destination en sélectionnant NOUVELLE DEST..

Supprimer des destinations mémorisées

Sélectionnéz la mémoire des destinations (voir page 251).

• Sélectionnez la destination à effacer avec le bouton rotatif droit ● et appuyez sur la touche multifonction DEL.

Mémoire des destinations pleine

REPERTOIRE PLEIN!

EFFACER = OK

RETOUR = NAO

Ce message apparait lorsque la mémoire des destinations est pleine et qu'aucune nouvelle destination ne peut être méorisée.

Appuyez sur le bouton rotatif droit pour seLECTIONner la mémoire des destinations. Vous pouvez alors supprimer des destinations de la mémoire des destinations comme décrit ci-dessus afin de creer de la place pour la nouvelle entrée à memoriser.

Appuyez sur la touche NAVI pour interrorme la mémorisation.

Calcul du guidage

Le message « Calcul de l'itinétaire en cours » vous indique que le calcul est en cours et pourra durer quelques secondes. Àpres le premier message de guidage, l'inscription CD clignote à l'écran, jusqu'à ce que l'itinétaire ait été calculé complètement. Si vous avez entre une destination éloignée, il est conseilé de patienter jusqu'à ce que CD ne clignote plus avant de partir.

Recalculator le guidage

Si l'itinétaire actuel ne peut être suivi pour cause de barrageqge, deviation, sortie voulue ou non de l'itinétaire, le systeme recalcule ausitot un itinétaire. Lors du nouveau calculc, NEW ROUTE s'affiche.

Destination intermédiaire

La fonction arrêt intermédiaire vous donne la possibilité d'entrée une destination intermédiaire pour le guidage actif.

Saisir la destination intermédiaire

Appuyez sur la touche multifonction

• Sélectionnez l'option souhaïée avec le bouton rotatif droit ● et validez en appuyant sur le bouton.

• DEST. MEMORISEES (voir page 251) vous permet de seLECTIONner une destination intermédiaire dans la mémoire des destinations.
  ENTRER ADRESSE (voir page 232) vous permet d'entrer l'adresse exacte de votre destination intermédiaire.

• DEST. PARTIC.

(voir page 251) vous permet de désir des destinations spéciales comme destinations intermédiaires, via ENVIRONS, PRES DE DEST. et LIEU/PAYS; p. ex. des stations-service ou aéroports.

Démarrer le guidage vers la destination intermédiaire

MISE EN MARCHE

Pour amocrer le guidage vers votre destination intermediaire, appuyez sur le bouton rotatif droit

L'itinétaire est calculé et le guidage est amorcé.

Remarque :

Pendant le guidage vers un arrêt intermédiaire, le symbole s'affiche inversé.

Supprimer une destination intermédiaire

Appuyez sur la touche multifonction

EFFACER DESTINATION

INTERMEDIAIRE?

RETOUR = NAO

Pour effacer une destination intermédiaire, appuyez sur le bouton rotatif droit dans les 8 secondes.

Destination intermédiaireatteinte

DESTINATION

INTERMEDIARE

EST ATTEINTE

Après le message DESTINATION INTERMEDIAIRE EST ATTEINTE, le guidage vers la destination définitive s'amorce automatiquement.

Fonction bouchon

Cette fonction permet de calculer une déviation, d'exclure certaines sections, à partir du prochain embranchement, en cas d'embouteillage ou de route barrée.

Saisir la longueur de l'embouteillage

Appuyez sur la touche multifonction

ROUTE

BARREE

0.6 KM

Avec le bouton rotatif droit ,saisissez la longueur de l'embouteillage et validez en appuyant.

s'affiche inversé et l'itinétaire est recalculé.

Supprimer un bouchon

Appuyez sur la touche multifonction

EFFACER BLOCAGE?

RETOUR = NAV

Pour effacer une route barrée, appuyez sur le bouton rotatif droit dans les 8 secondes.

Interrompre le guidage

Appuyez sur la touche NAVI

Le guidage est interrompu si vous appuyez sur le bouton rotatif droit dans les 8 secondes.

Dans le cas contraire, le guidage se poursuit.

Après saisie de la destination (adresse), le système calcule l'itinétaire etannounce via un message vocal :

« Vous pouvez partir »

Les indications sont des messages vocaux et des messages s'affichant à l'écran.

Appuyez sur le bouton rotatif gauche pour écouter de nouveau le message.

En appuyant sur le bouton rotatif droit , vous pouvez afficher la direction à suivre, lorsque le guidage n'est pas clair (p. ex. à une intersection sans indication de la direction à suivre).

GRAND-RUE

i

Vou n'avez plus alors qu'a suivre la direction indiquée.

Cette indication reste affichée pendant 8 secondes après que vous avez appuyé sur le bouton rotatif droit

Attention

Risque d'accident

Voudevez dans tous les cas respecter le code de la route. Le système de navigation n'est qu'une aide à la conduite du vehicule, il est possible que les données ou les instructions qu'il envoie soient erronés. C'est au conducteur de decide der la marche a suivre et s'il veut ou non tenir compte des informations données par le système.

Toute indication erronee du système de navigation n'entraîne en rien la responsabilité du constructeur ou du vendeur.

Ci-dessous quelques exemples clairs de conseils de conduite :

• « Si possible, faites demi-tour »

Vous roulez dans la mauvaise direction, faites demi-tour des que possible.

• « Tournez à droite dans 300 mètres »

La flèche « vous montre la prochaine rue dans laquelle vous doivent tournier. La barre de progression à droite vous permet de visualiser l'éloignement et la partie noire diminue au fur et à mesure que vous approchez de l'intersection.

• « Suívez la route »

Le message vous demande de continu dans la rue.

• « Tournez à la prochaine à gauche » ou « Passez dans la file de gauche »

Cette recommendation vous prépare à tourner à la prochaine intersection. « Passez dans la file de gauche » ne signifie cependant pas que vous devez changer immédiatement de file!

Remarque :

Aux croisements et ronds-points,
seules les rues devant lesquelles vous
devez passer sont indiquées.

• « Quittez le rond-point à la troisième sortie »

Ce symbole (repéré par une flèche) vous indique la sortie à prendre sur un rond-point.

• « Continuez tout droit »

À cet endroit, vous devez rouler tout droit.
- « Suivez les flèches »

Ce message vous indique que vous ne vous trouvez pas sur une route numérisée répertoriée sur la carte (p. ex. parking, garage, parking à étages), non répertoriée sur la carte routière. La flèche vous indique alors la direction à vol d'oiseau.

• « À 2 mètres, roulez à droite »

« Roulez à droite » signifie que la route se divise et que vous doivent suivre la portion de droite.
- « Vous seront arrivé à destination »

GRAND-RUE

Votre destination est atteinte et le guidage est terminé.

Guidage dynamique avec la fonction TMC

Remarque :

Le guidage dynamique n'est pas disponible dans tous les pays.

Pour utiliser la navigation dynamique ou les fonctions décrites ci-dessous, la fonction TMC doit être activée, comme indiqué dans la section « Activer/désactiver le mode TMC » page 270.

En cas de calcul d'itinétaire quand le guidage dynamique est activé, il est possible que le système de navigation vous demande d'insérer le CD de navigation (s'il ne l'est pas déjà).

Qu'est-ce que le guidage dynamique?

Avec le guidage dynamique, l'itinéraire est calculé en tenant compte des messages d'informations routières actuels. Les messages d'informations routières sont émis par une station de radiodiffusion TMC, en plus du programme radio, et reçus et analysés par le système de navigation. La réception des messages d'informations routières est gratuite.

Remarque :

Étant donné que les messages d'informations routières sont émis par une station de radiodiffusion TMC, nous ne pouvons pas garantir que ces informations sont complètes et correctes.

Autrique : les positions et event-codes ont eté mis à disposition par l'ASFINAG et le BMVIT.

Guidage dynamique

Dans le menu itinétaire, vous pouvez lancer le guidage dynamique en selectionnant START-RTE.DYN..

Quand le guidage dynamique est activé, le système contrôle constamment l'arrivée de messages pouvant influer sur l'itinéraire calculé. Le calcul de l'itinéraire se fait alors en tenant compte des messages d'informations routières actuels avec l'options « route rapide ». Si le système détecte une information routière qui a une influence sur l'itinéraire choisi, l'appareil calcule automatiquement un nouvel itinéraire.

NEW ROUTE s'affiche à l'écran.

Vous entendez le message vocal: « L'itinétaire est recalculé sur la base des messages d'informations routières actuels »

Le symbole i s'affiche de manière inversée.

Remarque :

Si,aucun émetteur TMC n'est détecté,le message suivant s'affiche:ACTUELLEMENT RECEPTION DE TMC IMPOSSIBLE.L'affichage revient peu après au mode de guidage.

Meme lorsque aucun émetteur TMC n'apu être capté pendant 10 minutes, lemessage ACTUELLEMENT RECEPTION DE TMC IMPOSSIBLE s'affiche et un signal sonore bref retentit.

Votre système de navigation peut recevoir des informations TMC, qu'une station TMC soit activée ou non. Cependant, nous vous conseillons de désirir une station TMC pour garantir une réception optimale des informations TMC.

Afficher des informations routières

Les messages d'informations routières actuels peuvent s'afficher sous forme de texte. Pour selectionner les messages d'informations routieres actuels, vous ave plusieurs possibilités.

Vous pouvez selectionner les informations routieres avec les touches multifonctions et en mode guidage et avec la touche multifonction du menu informations, lorsque le guidage n'est pas activé.

Affichage en mode guidage :

Appuyez sur la touche multifonction, pour afficher une liste de toutes les informations routières actuellesment disponibles. ou
Appuyez sur la touche multifonction i3, pour afficher la liste des informations routieres actuelles ayant une influence sur l'itinéraire calculé.

Remarque :

Si aucune information routière n'est disponible actuelles, le message suivant s'affiche : AUCUNE INFORMATION ROUTIERE RECUES.

Menu informations :

Vous pouvez selectionner le menu informations, lorsque le guidage n'est pas activé, en appuyant sur le bouton rotatif gauche

Appuyez sur la touche multifonction

Une liste des informations routières actuellesment disponibles s'affiche.

Dans la liste des informations routières actuellement disponibles, vous pouvez également selectionner les informations détaillées correspondant à chaque message.

A5,KarLsrueh-Basel Point fronti A5,Basel-KarLsrueh Raccord A6,KaisersLautern-Mannheim Racc

Les flèches de défilament à droite de l'écran indiquent que d'autres informations routières peuvent être sélectionnées.

Sélectionnez en tournant le bouton rotatif droit , validez en appuyant sur le bouton.

Une fois les informations routières souhaitées validées, celles-ci s'affichent intégralement. Un message d'informations routières typique est composé comme suit :

• numero d'autoroute ou de route nationale
• direction approximative
• détails sur le lieu de destination ou la direction
• événement
• cause, si elle est connue

Si des flèches de défilament apparaisent dans le bord droit de l'écran, plus de 3 lignes sont utilisées pour l'affichage des messages d'informations routières.

Appuyez sur la touche NAVI pour returner à la liste des informations routières actuelles.

Informations pendant le guidage

PARIS	DISTANCE
EGALITE, RUE DE	500 KM
#G	ETA 10:23

Appuyez sur le bouton rotatif gauche

La destination, la distance et l'heure d'arrivée prévue s'affichent.

PARIS	DISTANCE
EGALITE, RUE DE	500 KM
#G P Q	ETA 10:23

Si vous avez saisi une destination intermediaire, s'affichent la destination intermediaire, la distance et l'heure prevue d'arrivee. La touche multifonction
vous permet d'afficher la destination
principale.

Le retard à la fonction de guidage se fait en appuyant sur le bouton rotatif gauche ● ou après 8 secondes sans commande de votre part.

Selectionner la durée du trajet et les kilomètres parcourus

Appuyez sur le bouton rotatif gauche

PARIS	DISTANCE
EGALITE, RUE DE	500 KM
UG U	ETA 10:23

Appuyez sur la touche multifonction

KM: 450.55 DUREE 4:51:23 UITESSE MOYENNE: 120 KMH

La durée du trajet, les kilomètres parcours et la vitesse moyenne s'affichent. Si le mode navigation n'est pas activé, ce sont les valeurs du dernier trajet qui s'affichent.

Pour remetre ces valeurs a zéro, appuyez sur le bouton rotatif droit pendant plus de 2 secondes.
Appuyez sur la touche NAVI pour revenir à l'écran de guidage en mode de navigation activé. Si le mode navigation est désacté, le menu informations s'affiche à nouveau.

Afficher des paramètres

Pendant le guidage, appuyez sur le bouton rotatif gauche

Appuyez sur la touche multifonction MOD.

Les paramètres s'affichent sous forme de liste.

Pour parcourir la liste, tournez le bouton rotatif droit

Au bout de 8 secondes sans commande de votre part, le système repasse à l'affchage de guidage.

Sélectionner l'heure

Pendant le guidage, appuyez sur le bouton rotatif gauche

Appuyez sur la touche multifonction

L'heure actuelle et la date actuelle s'affi-chent.

Au bout de 8 secondes, le système repasse à l'affichage du guidage.

Selectionner la position actuelle

Pendant le guidage, vous pouvez afficher votre position actuelle.

Appuyez sur la touche multifonction

La position actuelle s'affiche avec le nom de la rue (s'il est disponible), la latitude et la longitude, l'altitude, ainsi que le nombre de signaux satellites reçus.

En appuyant sur le bouton rotatif croit, vous pouvez returner à l'affichage du guidage.

Lorsque le guidage n'est pas activé, vous pouvez selectionner le menu informations, en appuyant sur le bouton rotatif gauche

Appuyez sur la touche multifonction
PARIS
EGALITE, RUE DE
5449'14N 1138'34E 200H SAT 6
La position actuelle s'affiche avec le nom de la rue (s'il est disponible), la latitude et la longitude, l'altitude, ainsi que le nombre de signaux satellites reçus.
En appuyant sur le bouton rotatif droit ou sur la touche NAVI vous pouvez returner au menu d'information.

Selectionner la liste de rues

La liste de l'itinéraire peut être sélectionné pendant le guidage.

Appuyez sur la touche multifonction

La rue actuelle s'affiche, ainsi que le nom des routes jusqu'à la destination. Vous pouvez parcourir la liste de l'itinéraire en tournant le bouton rotatif droit .

En appuyant sur le bouton rotatif croit, vous pouvez returner à l'affichage du guidage.

Remarque :

Une fois la destination saisie, la liste de l'itinéraire s'établitrapidement. Si le vehicule se trouve dans la zone « Off Road » au moment de la saisie de la destination, aucune liste d'itinéraire ne peut être établie jusqu'à ce que vous atteigniez une route répertoriée.

Mémoire des destinations

Avec le bouton rotatif droit ●, selec tionnez DEST. MEMORISEES dans le menu principal de navigation et validez en appuyant sur le bouton.

DEST. PRECEPENDES

DEST. MEMORISEES

ENTRER ADRESSE

La mémoire des destinations contient les destinations que vous avez mémorisées. Une fois la destination mémorisée, il n'est plus nécessaire de la saisir manuellement.

TANTE CECILE, PARIS. EGA DE

GALERIE MARCHAN, PARIS

• Sélectionnez la destination avec le bouton rotatif droit ● et validez en appuyant sur le bouton.
  Demarrez ensuite le guidage.

Destinations spéciales

Il s'agit du menu de selection des destinations spéciales dans une liste prédéfi-nie. Ces destinations incluent par ex. les stations-service, aéroports ou hôpitaux.

ENTRER ADRESSE

DEST. PARTIC.

DEST.PRECEPENTES

Avec le bouton rotatif droit selec tionnez DEST.PARTIC.dans le menu principal de navigation et validez en appuyant.

ENVIRONS

LIEU/PRYS

• Sélectionnez une entrée avec le bouton rotatif droit ● et validez en appuyant sur le bouton.
• Destinations spéciales ENVIRONS/PRES DE DEST.

Vouspouvezselectionner desdestinationsspeciales dans les environsdevote position actuelle ou aproximéde ladestination.

GARE

HOPITAL

HOTEL DE VILLE

Avec le bouton rotatif droit, selectionnez une categorie et validez en appuyant sur le bouton.

HOPITAL ROBERT

CLINIQUE DES MAUSS

3,1 KM

3,1 KM+

Les destinations sont répertorées selon leur éloignement. Les indications kilométriques correspondant à la distance à vol d'oiseau entre la destination spéciale et votre position actuelle.

Les flèches, situées derrière les indications d'éloignement, indiquent la direction à vol d'oiseau (par ex. + la destination spéciale se trouve dans la direction dans laquelle vous roulez, + la destination spéciale se trouve dans la direction inverse de cette dans laquelle vous roulez).

• Sélectionnéz la destination avec le bouton rotatif droit .

En appuyant sur le bouton rotatif gauche , vous pouvez visualiser des informations sur la destination selec-tionnée (p. ex. unHopital).

HOPITAL ROBERT DEBRE 75019 PARIS, BD. SERURIER 48 TEL.: (33)-(1)-XXXXXX

• Validez avec le bouton rotatif droit .

Vous passez directement au menu itinétaire.

• Destinations spéciales LIEU/PAYS
  Voues pouvez librement désir des destinations spéciales contenues sur le CD de navigation.

FRANCE LIEU NATIONENTIERE

• Sélectionnez le pays affiqué (dans l'exemple ALLEMAGNE voir page 232), LIEU ou PAYS ENTIER avec le bouton rotatif ● et validez en appuyant sur le bouton.

Option LIEU

Vouppouvezselectionner desdestinationspécialedans unliea entre.

LIEU: ABCDEF GHI JKL MNO PQR STUVX YZ H .123456789.

Avec le bouton rotatif droit, entrez le lieu et validez en appuyant sur le bouton.
- Sélectionnez ensuite le lieu saisi dans la liste avec le bouton rotatif droit ● et validez en appuyant sur le bouton.

GARE HOPITAL HOTEL DE VILLE

Les destinations spéciales du lieu sélectionné s'affichent.

Avec le bouton rotatif droit, ● selectionnez une catégorie et validez en appuyant sur le bouton.

Une liste des destinations spéciales s'affiche ou un écran de saisie, si la liste contient plus de 9 entrées.

ECHANGEUR: B...E....K..NO P....W. .Z F

Saisissez la destination spéciale et validez.
Dans la liste affichée, validez la destination spéciale en appuyant sur le bouton rotatif droit

Vous passez directement au menu itinéraire.

Remarque :

Si vous appuyez pendant plus de 2 secondes sur le bouton rotatif droit ●, sans avoir sélectionné de lecture, la liste des destinations spéciales possibles s'affiche.

Option PAYS ENTIER

AEROPORT

ECHANGEEUR

Avec le bouton rotatif droit, selectionnez une catégorie et validez en appuyant sur le bouton.

Une liste des destinations spéciales s'affiche, ou un écran de saisie, si la liste contient plus de 9 entrées.

ECHANGEUR: ABCDEFHIJKLMNOPQRSTUUN. 4. G

Saisissez la destination spéciale et validez.
Dans la liste affichée, validez la destination spéciale en appuyant sur le bouton rotatif droit

Vous passez directement au menu itinéraire.

Remarque :

Si vous appuyez pendant plus de 2 secondes sur le bouton rotatif droit ●, sans avoir sélectionné de lecture, la liste des destinations spéciales possibles s'affiche.

CD de destinations spéciales ou attractions touristiques

Dans cette notice, vous trouvrez une description générale des CD de destinations spéciales et attractions touristiques.

Il existe deux possibilités pour sélectionner une destination spéciale dans un CD de destinations spéciales ou d'attractions touristiques.

• Lorsque le guidage est activé, vous pouvez désirir une destination spéciale située à proximité de votre position ou de la destination.
• Si le guidage n'est pas activé, vous pouvez désirir une destination spéciale uniquement à proximité de votre position.
• Insérez le CD de destinations spéciales souhaité dans le compartment à CD. Peu de temps après, le message suivant s'affiche :

CHOISIR DEST.PARTICUL. = OK

ANNULATION = RETIREZ LE CD

Appuyez sur le bouton rotatif droit

Le système affiche les catégories s'appli-quant au CD de destinations spéciales actuel.

FAST_FOOD HOTEL&MOTEL RESTAURANT

Les catégories et destinations spéciales affichées ci-dessus sont données à titre d'examples. L'affichage réel dépend du CD utilisé.

• Sélectionnez la catégorie souhaïée avec le bouton rotatif droit . Appuyez ensuite sur le bouton rotatif droit pour valider la catégorie.

Remarque :

Si la langue que vous avez reglee est l'une des langues disponibles sur le CD, le système affiche les catégories dans cette langue. Si la langue que vous avez reglee n'est pas l'une des langues disponibles sur le CD, le système affiche les catégories dans toutes les langues disponibles. Les abbreviations du pays placées devant la catégorie indiquent la langue.

Si vous insérez un CD de destinations spéciales alors que le guidage est activé, le système vous demande si la destination spéciale seLECTIONnée se situe à proximé de votre position ou de la destination.

Si le guidage n'est pas activé, ce message n'apparait pas.

ENVIRONS

PRES DE DEST.

• Sélectionnez ENVIRONS ou PRES DE DEST. avec le bouton rotatif droit .

STATION	▲	0,4	KM+
ARABELLA HOTEL		0,5	KM+
BEST WESTERN H		0,5	KM+

Peu après,le systeme affiche les catégories de destinations speciales disponibles.

Les flèches placées derrière les indications de distance indiquent la direction à vol d'oiseau (par ex. + la destination spéciale se trouve dans la direction dans laquelle vous roulez, + la destination spéciale se trouve dans la direction inverse de cette dans laquelle vous roulez).

• Sélectionnez ensuite la destination spéciale en tournant le bouton rotatif droit . Appuyez sur le bouton rotatif pour valider la destination spéciale.

Avant deVerifier la destination spéciale, vous pouvez revenir à la sélection des catégories en appuyant sur la touche NAVI pour sélectionner évientulement une autre destination spéciale.

En appuyant sur le bouton rotatif gauche, vous pouvez afficher les informations relatives à la destination spéciale. Ces informations peuvent être des prix, des descriptions d'endroits, des estimations générales relatives à cette destination spéciale.

ARABELLÁ HOTEL

60313 FRANKFURT

KONRAD-ADENAUXER-STR. 7

Appuyez sur la touche NAVI ou appuyez sur le bouton rotatif gauche pour revenir à la liste des destinations spéciales.

Une fois que vous avez scélectionné une destination spéciale, le système vous

demande d'insérer le CD de navigation pour calculer le trajet.

Si vous avec sélectionné la destination spéciale lorsque le guidage était activé, le système considère la destination spéciale comme une étape.

Peu après,le système calcule l'itinéraire vers la destination spéciale sélectionné.

Remarque :

Si vous avez déjà entre une étape, celle ci est replacée par la nouvelle destination spéciale.

Pour interrompre le guidage vers la destination spéciale selectionnée, vous devez interrompre le guidage ou le guidage d'etape, comme précrit dans le manuel d'utilisation.

Pour interrompè l'entrée d'une destination spéciale à partir du CD des destinations spéciales ou attractions touristiques, retirez le CD des destinations spéciales ou attractions touristiques en appuyant sur la touche

Droit d'utilisation

Vous disposez d'un droit d'utilisation limite, pour une utilisation de la banque de données à des fins personnelles ou, dans certaines limits, à des fins professionnelles internes à votre entreprise. La licence d'utilisation dont vous disposeze ne vous donne aucunement le droit de distribuer des sous-licences. L'utilisation de ces données n'est autorisée que pour cet appeareil de la marque Becker. Il est interdit de retirer ou de continuer à utiliser les parties principales de la banque de données, de dupliquer, de copier ou de modifier, d'adapter, de traduire, de sectionner, de décomprimer ou de simplifier (reverse engineering) qu'elle que partie que ce soit de la banque de données. Nous avons apporté unsoon tout particulier à l'elaboration de ces CD. Cependant, il est possible que certaines données soient erronées ou ne soient plus actuelles. Nous déclinons toute responsabilité.

Réglages du système

Dans le menu principal de navigation, appuyez sur la touche NAVI.

Le menu de réglages du système s'affiche.

Sélectionnez

HEURE,

MEMORISER POSITION,

JEUX,

LANGUE*,

ANIMATIONS,

UNITE DE MESURE,

ANNONCE D'ETA,

CALCUL ETA,

SPEEDLIMITS,

AFFICHAGE HEURE

en tournant le bouton rotatif droit ● et valider en appuyant sur le bouton.

HEURE

Vous pouvez régler l'horloge interne à l'heure locale.

• MEMORISER POSITION

Vou pouve enregistrer votre position et la mémoriser dans la mémoire des destinations.

JEUX

Vous avez lechioix entre plusieurs yeux.

• LANGUE*

Réglage de la langue du système de navigation.

L'astérisque permet d'identifier l'options de réglage de la langue, même sans connaître la langue activée.

• ANIMATIONS

Vous pouvez activer/désactiver l'animation graphique

• UNITE DE MESURE

Vous pouvez faire passer l'unité de mesure de kilomètres en miles.

• ANNONCE D'ETA

Vous pouvez activer/désactiver l'announce de l'heure d'arrivée prévue.

CALCULETA

L'heure d'arrivée prévue peut varier selon plusieurs facteurs.

• SPEEDDLIMITS
  Vous ave la possibilité d'activer / désactiver l'affichage de la limitation de vitesse.
  AFFICHAGE HEURE
  Il est possible de régler le système de manière qu'il affiche pendant la navigation l'heure d'arrivée prévue, l'houre actuelle ou le temps de trajet restant dans la partie droite de l'écran.

Régler l'heure

Pour garantir une navigation correcte en cas de guidage avec calcul de la durée et de l'heure prévue d'arrivée, vous devez régler l'heure GMT, reçue par signal satellite, sur le faisceau horsaire correspondant à votre position.

AFFICHAGE HEURE

HEURE

MEMORISER POSITION

Dans le menu de réglage du système, sélectionnez la fonction HEURE et validez.

HEURE:11:30AM

27.10.2003

24H + - OK

La touche multifonction 24H ou 12H permet de faire passer l'heure de l'affichage 24 heures à l'affichage 12 heures.

HEURE:11:30AM

27.10.2003

24H + - OK

Vous pouvez modifier l'heure par demi-heure en appuyant sur la touche multifonction + ou -
Appuyez sur le bouton rotatif droit ou sur la touche multifonction OK pour memoriser l'heure.

Vous passez directement au menu de réglage du système.

Mémoriser la position du vehicule

HEURE

MEMORISER POSITI

JEUX

Dans le menu de réglage du système, réglez la fonction MEMORISER POSITION et validez.

5449'14N 1138'34E

POSITION

MEMORISER

Les coordonnées actuelles du lieu où se trouve votre vehicule (latitude et longitude) s'affichent.

• Validatez en appuyant sur le bouton rotatif droit .

NOM:

ABCDEF GHIJKL MNO PQR STUUX YZ H

Saisissez le nom du lieu.
Appuyez pendant plus de 2 secondes sur le bouton rotatif droit pour valider le nom saisi.

ou

• Sélectionner la petite coche et appuyez brievement sur le bouton rotatif droit.

La mémoire des destinations est sélectionnée automatiquement (voir page 251).

Avec le bouton rotatif droit , seleactionnez la position dans la mémoire des destinations et validez en appuyant.

Sélectionner la position actuelle

Sélectionnez la mémoire des destinations (voir page 251) et selectionnez la destination avec le bouton rotatif droit

Remarque :

Si vous position ne se trouve pas dans une région numériisée, le système vous guide le plus pres possible, à l'aide des routes numériées.

Le message « Destination à proximité » s'affiche.

Pour atteindre la destination, suivez la direction indiquée par les flèches.

Sélectionner un jeu

MEMORISER POSITION JEUX LANGUE*

Dans le menu de réglage du système, Sélectionnez la fonction JEUX et validez.

ISTRIS

ISROW

Sélectionnez un jeu avec le bouton rotatif droit

Régler la langue

JEUX

LANGUE*

ANIMATIONS

Dans le menu de réglage du système, Sélectionnéz la fonction LANGUE* et validez.

ESPANOL

FRANCAIS

ITALIANO

• Sélectionnez la langue avec le bouton rotatif droit . Appuyez pour memoriser la seLECTION et installer la langue.

Pour certaines langues, vous pouvez désir entre une voix masculine et une voix féminine.

FEMME 1

HOMME 1

• Sélectionnez la voix avec le bouton rotatif droit. Appuyez sur ce bouton pour valider votre sélection et installer la voix.

Après l'installation, vous repassez directement au menu de réglage du système.

Animations

Il est possible de régler le système afin que l'heure d'arrivée prévue, l'houre actuelle ou le temps de trajet restant s'affiche dans la partie droite de l'écran pendant la navigation.

LANGUE*

ANIMATIONS

UNITE DE MESURE

Dans le menu de réglage du système, sélectionnez la fonction ANIMATIO-NEN et validez.

ANIMALS

MARCHE

ARRET

Appuyez brièvement sur le bouton rotatif droit ● pour sélectionner MARCHE ou ARRET. En appuyant longuement sur le bouton rotatif droit ●, vous pouvez memoriser le réglage.

Vous repassez au menu de réglage du système.

Activer/désactiver l'announce de l'heure d'arrivée prévue

UNITE DE MESURE

ANNONCE D'ETA

CALCULETA

Dans le menu de réglage du système, Sélectionnez la fonction ANNONCE D'ETA et validez.

ETA signifie Estimated Time of Arrival - heures d'arrivée prévue.

ANNONCE D'ETA

MARCHE

ARRET

Appuyez brièvement sur le bouton rotatif droit ● pour sélectionner MARCHE ou ARRET.

En appuyant plus longtemps sur le bouton rotatif droit ● vous pouvez<mémoriser le réglage souhaïte.

Vous repassez directement au menu de réglages du système.

Selectionner l'unité de mesure

ANIMATIONS

UNITE DE MESURE

ANNONCE D'ETA

Dans le menu de réglage du système, sélectionnez la fonction UNITE DE MESURE et validez.

IMPERIAL

METRIQUE

• Sélectionnéz l'unité de mesure avec le bouton rotatif droit . Appuyez sur ce bouton pour valider votre sélection. Vous repassez au menu de réglage du système.

Remarque :

METRIQUE signifie que le calcul est effectué en mètres. IMPERIAL signifie que le calcul est effectué en yards.

Influencer le calcul de l'heure d'arrivée prévue

ANNONCE D'ETA

CALCULETA

SPEEDLIMITS

Dans le menu de réglage du système, sélectionnez la fonction CALCUL ETA et validez.

ETA signifie Estimated Time of Arrival -heure d'arrivee prevue.

SFORTIIV

NORMAL

SUR

Avec le bouton rotatif droit selec tionnez notre reglage.
SPORTIV

Avec ce réglage, l'appareil part du principe que vous roulez vite. L'heure prévue d'acciviée est avancée.

NORMAL

Ce réglage correspond au réglage standard. Elle donne un calcul ETA précis pour la plupart des conducteurs.

• SUR

Avec ce réglage, l'appareil part du principe que vous aurez besoin d'un peu plus de temps pour parcourir l'itinéraire. Vous pouvez utiliser ce réglage si la circulation est dense p. ex.

En appuyant sur le bouton rotatif droit, vous pouvez valider la selec tion.

Vous repassez directement au menu de réglage du système.

Activer/désactiver l'affichage de limitation de vitesse

Lorsque la fonction limitation de vitesse est activée, le système vous informe de la limitation de vitesse de la portion de route sur laquelle vous roulez pendant le guidage (lorsqu'il dispose des données correspondantes).

Attention

Risque d'accident

Voudevez dans tous les cas respecter le code de la route. Les panneaux de signalisation restent valables dans tous les cas. Il est possible que la limitation de vitesse indiquée par le système de navigation soit erronee. C'est au conducteur de decide der la marche a suivre et s'il veut ou non tenir compte des informations données par le système. Toute indication erronee du système de navigation n'entraîne en rien la responsabilité du constructeur ou du vendeur.

CALCULETA

SPEEDLIMITS

AFFICHAGE HEURE

Dans le menu de réglage du système, sélectionnez la fonction SPEEDDLIMITS et validez.

SPEEDLIMITS

MARCHE

ARRET

Appuyez brièvement sur le bouton rotatif droit ● pour sélectionnner MARCHE ou ARRET pour la fonction de limitation de vitesse.

En appuyant longuement sur le bouton rotatif droit ,vous pouvez memoriserle réglage.

Lorsque you roulez avec l'affichage de limitation de vitesse activé sur une route à limitation de vitesse et si cette limitation est enregistrée sur le CD de navigation, le symbole correspondant et la limitation de vitesse apparaisent dans l'écran à droite.

La distance jusqu'au point suivant, au prochain changement de direction p. ex., est indiquée sous la petite flèche de navigation.

Remarque :

Sur les portions de guidage avec limitation de vitesse dynamique (p. ex. en fonction des conditions climatiques, de l'heure, etc.), le système indique cette limitation de vitesse dynamique par l'affichage de ou une vitesse soulignée (p. ex. « 80 »).

Les limitations de vitesses temporaires, p.ex.dans les zones de travaux,ne figurent pas sur le CD de navigation.

Régler l'affichage de l'heure

SPEEDDLIMITITS

AFFICHAGE HEURE HEURE

Dans le menu de réglage du système, réglez la fonction AFFICHAGE HEURE et validez.

DUREE TRAJET

ETA

HEURE

Avec le bouton rotatif droit selec tionnez notre reglage.
- DUREE TRAJET RESTANTE Le temps de trajet restant s'affiche.
- ETA L'heure d'arrivée prévue s'affiche.
HEURE L'heure s'affiche.
En appuyant sur le bouton rotatif droit ● vous pouvez valider la selec tion.

Vous repassez directement au menu de réglage du système.

Activer le mode radio

Appuyez sur la touche RADIO.

La gamme d'ondes écoutee en dernier est selectionnée.

Activier le menu du mode radio

Dans le mode radio, appuyez sur la touche RADIO.

Le menu du mode radio est activé et s'affiche. Si vous n'appuyez sur aucune touche dans les 8 secondes qui suivent, l'appareil revient au mode radio.

Régler le mode FM

Sélectionnez le mode du menu radio.

Appuyez sur la touche multifonction F_

L'appareil se regle sur la dernière station écoutee et affiche le dernier niveau sélectionné.

Vou puez selectionner les niveaux Seek Quality,Seek Name, Stations RDS et Stations Fix en appuyant plusieurs fois.

• Seek Quality (voir également page 291)
• Seek Name (voir égarlement page 291)
• Stations RDS (voir également page 291)
  Stations Fix (voir également page 291)

Régler la gamme d'ondes AM

Sélectionnez le mode du menu radio.

Appuyez sur la touche multifonction

L'autoradio se regle sur la derniere gamme d'ondes selectionnee et la derniere station écoutee.

Pour selectionner les gammes d'ondes MW (Medium Wave), LW (Long Wave) et SW (Short Wave), appuyez sur la touche multifonction Hm jusqu'à ce que la gamme d'ondes souhaitee soit reglee.

Réglages possibles pour sélectionner une station

Il est possible de régler la station souhaïée en utilisant les fonctions de mémorisation automatique (Autostore) dynamique (FM), de mémorisation automatique (PO, GO), de recherche des stations, de recherche par balayage, de syntonisation manuelle et les touches de stations.

Mémorisation automatique (Autostore) dynamique (FM-DAS)

Sélectionnez le menu du mode radio.

Appuyez sur la touche multifonction F_m jusqu'à ce que Seek Quality ou Seek Name s'affiche.

En mode FM DAS, les stations pouvant être captées sont affichées via les touches multifonctions selon le réglage.

Appuyez sur la touche se trouvant sous l'abréviation de du groupe de radio, pour sélectionner la station souhaitée. Si la station souhaitée diffuse plusieurs programmes/programmes régionaux, il est possible de sélectionner le programme désiré dans un sous-menu qui apparaît automatiquement à l'écran.

Si vous avez déjà sélectionné un programme de ce groupe de radios, l'appareil revient au dernier programme régle sans qu'il soit nécessaire d'entrée de nouveau le programme.

La touche multifonction signifie qu'il est possible de selectionner et de faire apparaitre d'autres stations à l'écran en appuyant sur ces touches.

Si des noms de stations sont exploités pour transmettre des messages publicitaires ou des informations, cette station n'est pas indiquée par une abréviation, mais par L - 1 L - (L = Local) . Ceci empêche la barre d'affichage de changer constamment. Lorsque vous sélectionnez une station, elle apparait avec un astérisque à l'écran (p. ex. L^*1 ).

À la première utilisation et si l'alimentation de l'autoradio a été coupée, le réceputeur a besoin d'un peu de temps pour évaluer les signaux de l'émetteur. L'affichage se fait pas à pas.

Recherche des stations FM-DAS

Tournez le bouton droit vers la gauche ou la droite.

La radio affiche, par ordre alphabetique croissant ou décroissant, les stations captées et identifiées.

Syntonisation des stations PO, GO, OC

Dans la gamme d'ondes souhaitation (MW, LW, SW), tournez le bouton rotatif droit vers la gauche ou la droite.

L'autoradiochercheles fréquences de réception dans l'ordre croissant/décroissant.

Recherche par balayage

Dans la gamme d'ondes souhaitee (FM, MW, LW, SW) appuyez sur le bouton rotatif droit

s' affiche à l'écran.

La recherche automatique des stations commence. La première recherche se fait à un niveau non sensible, les recherches suivantes s'effectuent à un niveau sensible. Vous entendez pendant 8 secondes les stations pouvant être captées. Si vous voulez conserver le programme capte, appuyez sur le bouton droit

Remarque

En mode Seek Quality et Seek Name, la recherche par balayage s'effectue dans l'ordre alphabetique.

Filtrage des programmes en mode FM-DAS (mémorisation automatique (Autostore) dynamique)

En mode FM-DAS, il est possible de masquer differentes stations de la liste des stations programmesées.

Sélectionnez le mode du menu radio.

Appuyez sur la touche multifonction FiL.
- Sélectionnez les différents programmes avec le bouton droit . Appuyez sur le bouton rotatif droit pour commuter entre Play (station non filtrée) et Skip (station filtrée).

Pour activer et désactiver la fonction de filtrage, appuyez plusieurs fois sur la touche multifonction Fil pour activer (Fil on) ou pour désactiver la fonction de filtrage (No Fil).

Sélection des types de programme (PTY)

Sélectionnez le mode du menu radio.

Appuyez sur la touche multifonction Pty.
Sélectionnez ensuite le programme PTY souhaité avec la touche multifonction Pty (voir également page 291).

Remarque

Il n'est possible de selectionner que les codes PTY actuelflement disponibles. Si vous avez selectionné un code PTY, seules les stations dotées de ce code PTY peuvent etre selectionnées dans le mode FM-DAS (mémorisation automatique (Autostore) dynamique). En selectionnant NO PTY, toutes les stations apparaissent de nouveau en mode FM-DAS.

Activer/désactiver la fonction d'affichage PTY

Regler le mode du menu radio.

Avec la touche multifonction Dis, selectionnez PTY (affichage PTY activé) ou Frequency (affichage PTY désactivé).

Sélectionner/mémoriser des stations FM

Dans le mode menu radio, selectionnez le niveau Stations RDS ou Stations Fix avec la touche multifonction Fm.
- Stations RDS (voir également page 291)
- Stations Fix (voir également page 291)

Mémoriser:

Vous pouvez memoriser 12 fréquences ou programmes.

Rechercher la station souhaitatione.

Pour mémoriser la station ou le programme souhaité, appuyez sur la touche multifonction 1 - 6 ou 7 - 12, jusqu'au retentissement d'un signal sonore.

Remarque

Appuyez sur la touche multifonction pour acceder aux emplacements de mémoire 7 à 12.

Sélectionner:

appuyez sur la touche multifonction 1 a 6 ou 7 a 12. La station mémorisée est sélectionnée.

Sélectionner/mémoriser des stations PO, GO et OC

Mémoriser:

il est possible de mémoriser 12 stations sur les touches de station.

Rechercher la station souhaitee.

Pour mémoriser la station souhaïée, appuyez sur la touche multifonction 1 - 6 ou 7 - 12, jusqu'au retentissement d'un signal sonore.

Remarque

Appuyez sur la touche multifonction pour acceder aux stations mémorisées 7 à 12.

Sélection :

appuyez sur la touche multifonction 1 a 6 ou 7 a 12. La station mémorisée est sélectionnée.

Mémorisation automatique (Autostore) PO, GO

Activez le mode de menu radio dans la gamme d'ondes souhaitatione.

Appuyez sur la touche multifonction jusqu'à ce que Autostore on s'affiche.
Appuyez sur la touche multifonction jusqu'à ce que Seek Autostore s'affiche.

Les 6 stations les最好的 reçues sont mémorisées sur les touches de station, la qualité de réception déterminant l'ordre sur les touches.

Pour quitter le niveau de mémorisation automatique (Autostore off), appuyez sur la touche multifonction =

La radio revient au niveau des touches de station.

Syntonisation manuelle en FM

Reglez le mode du menu radio.
Sélectionner les niveaux Stations Fix avec la touche multifonction F_m .

Appuyez deux fois sur la touche multifonction Man.
Tournez alors le bouton droit

L'appareil procèle à la syntonisation par palier de 100kHz

La syntonisation manuelle est indiquée sur l'écran par MAN. Si vous ne tournez pas le bouton droit pendant un moment, MAN disparaît et la syntonisation manuelle est désactivée.

Syntonisation manuelle PO, GO, OC (ondes courtes)

Activez le mode de menu radio dans la gamme d'ondes souhaitation.

Appuyez deux fois sur la touche multifonction Man.
Tournez alors le bouton droit

L'appareil procèle à la syntonisation en étapes de 9kHz (PO), 3kHz (GO) ou 5kHz (OC (ondes courtes)).

La syntonisation manuelle est indiquée sur l'écran par MAN. Si vous ne tournez pas le bouton droit pendant un moment, MAN disparaît et la syntonisation manuelle est désactivée.

Fonction régionale

La fonction RDS-Diversity dépasse le cadre régional. Il est alors possible que le mode RDS-Diversity fasse passer l'appareil d'un programme régional à l'autre, ayant un contenu différent. Dans ce cas, il faut selectionner spécifique le sous-programme régional directement.

Si un organisme d'émission radio diffuse plusieurs programmes régionaux, vous ne le saurez que lorsque vous le selectionnerez.

Les stations offrant des programmes régionaux supplémentaires apparaissent avec un astérisque à l'écran (p. ex. 4*).

Si vous seLECTIONnez une de ces stations (p. ex. 4*), tous les sous-programmes régionaux de cette station pouvant etre captés apparaisent a l'écran.

Sélectionnez ensuite le sousprogramme régional souhaité (par ex. Ma).

Remarque

Si la qualité de réception d'un sousprogramme régional baisse malgré la fonction RDS-Diversity, c'est souvent que les sous-programmes régionaux ne sont diffusés que sur très peu de fréquences. L'appareil ne peut alors pas toujours passer sur des fréquences dont la qualité de réception estAMLRE.

Activer/désactiver la fonction régionale

Reglez le mode du menu radio.

Avec la touche multifonction Res you pouvez activer (on) ou désactiver (off) la fonction régionale.

Activer/désactiver l'affichage de la fréquence

Reglez le mode du menu radio.

Sélectionnez Frequency (affichage de fréquence activé) ou PTY (affichage de fréquence désactivé) en appuyant sur la touche multifonction Dis.

Activer/désactiver le radiotexte

Attention

Risque d'accident

Étant donné que le radiotexte transmet des informations changeant en permanence, nous vous recommendons expressément de n'utiliser cette fonction que dans un vehicule à l'arrêt pour éviter de distraître le conducteur. C'est la seule façon d'éviter les risques d'accidents.

Régler le mode du menu radio en FM.

** TEXT ** TEXT ** TEXT ** TEXT

** TEXT ** TEXT ** TEXT ** TEXT

FM Am Ptg Dis Res Text Fil

Vous pouvez ensuite activer le radiotexte à l'aide de la touche multifonction Txt.

L'autoradio filtr une information du radiotexte parmi les informations diffusées par la station et l'affiche à l'écran.

Remarque

Il n'est possible d'afficher le radiotexte que lorsque la station selectionnée diffuseffectivement des radiotextes.

De mauvaises conditions de réception ou des perturbations peuvent entraîner un dysfonctionnement du radiotexte ou empêcher son affichage.

Pour quitter le niveau du radiotexte, appuyez sur la touche multifonction

RADIO.

Messages d'informations routières TP (Traffic program)

Si une station, dotée de la fonction RDS-Diversity, diffuse des messages d'informations routières TP, il est possible d'interrompree le mode CD, MP3/WMA, CDC/AUX, AM, GO et OC, ou la mise en sourdine, pour diffuser le message d'informations routières. Il est également possible d'écouter une station FM et de receivevoir des messages d'informations routières d'une autre station FM.

Il y a deux manières de régler une station diffusant des messages d'informations routières.

• reprise automatique

-programmation directe

En cas de reprise automatique, la station FM actuellement écoute est reprise comme station diffusant des messages d'informations routières. Si la station FM reglee ne peut pas etre captee, ou s'il s'agit d'une station ne diffusant pas des messages d'informations routieres, l'autoradio recherche une autre station diffusant des messages d'informations routières selon des criteres definis.

Dans le cas de la programmation directe, il est possible de programmer une station diffusant des messages d'informations routières ne correspondant pas à la station FM écoute. Il est donc, p. ex., possible d'écouter une station FM déterminée et de receivevoir des messages d'informations routières d'une autre station FM.

Si la station diffusant des messages d'informations routières ne peut plus être captée, le mode de reprise automatique est activé jusqu'à ce que la station diffusant des messages d'informations routières puisse de nouveau être captée.

Lorsque le système a detecté une station TP, cette fonction est indiquée à l'écran par TP.

Lorsque le mode TP est activé, TF indique que les informations routières sont activées.

Activier/quitter le menu TP

Activer :

• Appuyez sur la touche TP (les messages d'informations routières sont exclus).

Appuyez sur la touche multifonction TP.

Pour quitter ce menu :

Appuyez sur la touche TP ou vous quitterze le menu TP automatiquement si vous n'effectuez aucune manipulation dans les 8 secondes qui suivent.

Activer/désactiver les messages d'informations routières TP

Dans tous les modes de fonctionnement et gâmes d'ondes, vous pouvez désactiver ou activer la fonction TP en appuyant sur la touche TP pendant plus de 2 secondes.

Vous pouvez également activer et désactiver la fonction TP dans le menu TP :

Activer :

Activer le menu TP.

Appuyez sur la touche multifonction T , jusqu'à ce que TP on s'affiche.

Désactiver :

Activer le menu TP.

Appuyez sur la touche multifonction TP, jusqu'à ce que TP off s'affiche. Lorsque l'appareil repasse en mode d'affichage normal, la fonction TP est désactivée.

Régler la reprise automatique

Dans tous les modes de fonctionnement et gamas d'ondes, vous pouvez activer la fonction reprise automatique en appuyant sur la touche TP pendant plus de 2 s.

Dans le menu TP :

Appuyez sur la touche multifonction T , jusqu'à ce que TP on s'affiche.

Remarque importante :

Si une station TP avait déjà été programmée, celle-ci est sélectionnée pour servir de station TP.

Régler/supprimer la programmation directe

Activer le menu TP.

Régler :

Appuyez sur la touche multifonction Sta.

Avec le bouton rotatif droit selec tionnez la station TP et validez en appuyant sur le bouton.

Si vous n'effectuez aucune opération dans les secondes qui suivent, la station seLECTIONnée est validée.

Supprimer :

Appuyez sur la touche multifonction Sta.

Avec le bouton rotatif droit selec tionnez Autoselect et validez en appuyant.

Si vous n'effectuez aucune opération, la programmation est supprimée quelques secondes plus tard.

Activer/désactiver la mise en sourdine

Aprese selection d'une station TP - ou EON - vous pouvez activer la sourdine en appuyant brièvement sur la touche TP.

TP Info - SUR3

Tp Sta Vol Tmc Sel

Vous n'entendez que les messages d'informations routieres et de navigation.

• Appuyez de nouveau sur la touche TP pour supprimer la sourdine.

Interruption d'un message d'informations routières

Un message d'informations routieres en cours peut etre interrompu.

Appuyez brièvement sur la touche TP au cours d'un message d'informations routières.

L'appareil repasse au dernier mode activé précédement.

Volume des messages d'informations routières

Régler le menu TP.
Appuyez sur la touche multifonction Vol.

Volume: +2
Tp StaVol Tmc Sel

Vous pouvez proceder à quatre réglages (0 - 3) avec le bouton rotatif droit

Selon le réglage, le volume est augmenté d'une valeur fixe.

• Réglage - pas d'augmentation du volume
• Réglage 1 - faible augmentation du volume
• Réglage 2 - augmentation moyenne du volume
• Réglage 3 - forte augmentation du volume

Pour de plus amples informations, reportez-vous à «Guidage dynamique avec la fonction TMC » page 245.

Activer le menu TP.

TMC on

Tp Sta Vol Tme Sel

Activer :

Appuyez sur la touche multifonction Tmc, jusqu'à ce que TMC on s'affiche.

Déactualer:

Appuyez sur la touche multifonction Tmc, jusqu'à ce que TMC off s'affiche.

Remarque

Vous ne pouvez pas selectionner les fonctions dynamiques de navigation (itinéraire dynamique, informations routières) lorsque la fonction TMC est désactivée.

Sélectionner une station TMC

Afin d'améliorer la réception des informations routières TMC, vous pouvez selectionner une station qui envoie les données TMC.

Activer le menu TP.
Appuyez sur la touche multifonction Sel.

Sel:Autoselect

Tp StaVol Tmc Sel

Avec le bouton rotatif droit selec tionnez la station TMC souhaitee. La station selectionnee est validee et reglee.

Remarque

Vous pouvez ensuite également selectionner une autre station sans TMC. Cependant, cela supprime l'intérêt de la station TMC.

Affichage des stations TMC captées

Lorsque le système peut capter une station TMC et lorsque la fonction TMC a été activée comme indiqué sous « Activer/désactiver le mode TMC » page 270, elle est alors indiquée à l'écran par l'abréviation TMC. Les informations TMC sont alors reçues et analytées par le système de navigation. Ces messages d'informations routières sont Gratis.

Mise en sourdine du téléphone

Si le vehicule est équipé d'une installation téléphonique et que le cable de sourdine du téléphone de voiture est branché sur l'autoradio, vous pouvez régler le fonctionnement du téléphone dans le menu utilisateur (page 287).

En mode Mute, la radio se met en sourdine en cas d'appeel téléphonique.

En mode Audio Sig., la sonnerie du téléphone est restituée par l'autoradio en cas d'appeal (le contact doit être mis).

Ceci n'est toutefois possible que si l'installation téléphonique est complétée par un kit mains-libres avec sortie hautparleur et raccordé à la radio. Dans les deux cas, Phone s'affiche.

Remarques concernant les disques compacts (CD)

Si un CD n'est pas propre, la qualité du son peut etre diminuée. Pour garantir un son optimal, veuillage respecter les consignes suivantes :

Correct	Incorrect
Incorrect	Correct

• Prenez toujours un CD par les bords.
  Ne touche jamais la surface de lecture et gardez-la propre.
• Ne collez aucune étiquette sur le CD.

• N'exposez pas les CD directement au soleil, ni à des sources de chaleur telles que des radiateurs, etc.

• Avant d'écouter le CD, nettoyez-le, du centre vers les bords, avec un chiffon spécial disponible dans le commerce. N'utilisez pas de solvant tel que de l'essence, un diluant ou tout autre produit d'entretien courant, ni de bombes aerosols antistatiques.

Insérer/éjecter un CD

Insérer un CD :

Appuyez longuement sur la touche
La façade se rabat et le compartment CD est maintainant visible.
Insérez le CD dans le compartment (face imprimée vers le haut).

L'appareil met en place automatiquement le CD et lit le disque en commençant par le premier titre. Rabattre alors la façade.

Une fois le CD terminé, l'appareil reprend automatiquement la lecture à partir de la première plage du CD.

Si le compartment CD contient déjà un CD, appuyez sur la touche CD. Si le dernier mode sélectionné est le mode changeur de CD/AUX, appuyez sur la touche multifonction CD pour passer au mode CD.

TF THE

Track1 Time 05:26
< > Sc Rpt Rnd CDC

138 KN 10:23

Éjecter un CD :

Appuyez longuement sur la touche
La façade se rabat et le CD est éjecté.
Retirez le CD.
Rabattrela façade.

Attention Risque d'accident

Pour des raisons de sécurité, ne laissez pas la façon amovible de l'autoradio ouverte pendant la conduite du vehicule.

Remarque importante :

Lorsque vous éteignez l'appareil, le CD n'est pas éjecté, il reste dans le compartment.

Saut de plages avance/retour

Tournez le bouton rotatif droit vers la droite ou la gauche.

Tournez le bouton rotatif droit●rapidement pour avancer ou reculer de plusieurs plages.

Remarque :

À la fin du CD, l'appareil reprend la lecture de la première plage. Le passage de la première plage à la dernière se fait de façon analogue.

Si vous activez la fonction de saut de plage au moins 10 secondes après le début de la plage en cours, la lecture reprend au début de cette même plage.

Recherche par balayage

Appuyez sur la touche multifonction Sc pour activer la recherche par balayage.

s' affiche à l'écran.

L'appareil lit pendant 10 secondes toutes les plages suivantes du CD en cours. Pour interrompre la recherche par balayage, appuyez de nouveau sur la touche multifonction So

Avance/retour rapide

• Appuyez sur la touche multifonction pour activer la fonction d'avance rapide (audible), ou appuyez sur la touche multifonction pour activer la fonction de retard rapide (audible).

Pour interrompree l'avance ou le retour rapide,relachez la touche multifonction ou

Répétition d'une plage (Repeat)

Appuyez sur la touche multifonction Rpt pour activer la fonction « Repétition d'une plage »

Le message Rpt s'affiche de façon inversée.

Appuyez de nouveau sur la touche multifonction Rpt pour désactiver la fonction de « répétition »

Lecture aléatoire (Random Play)

• Appuyez sur la touche multifonction Rnd pour activer la fonction de lecture aléatoire.

L'appareil lit alors les plages du CD en cours dans un ordre aléatoire. Le message Rnd s'affiche de façon inversé.

Appuyez de nouveau sur la touche multifonction Rnd pour supprimer la fonction de « lecture aléatoire »

Menu de réglage CD

En mode CD, appuyez sur la touche CD.

Madonna Holiday Trkxt Dis

Le menu de réglage CD s'affiche. Les informations concernant la plage en cours du CD s'affichent le cas échéant. Si une autre fonction est selectionnée dans le menu de réglage CD, appuyez sur la touche multifonction Txt pour afficher de nouveau le texte du CD.

Afficher le nombre total de plages

Sélectionnez le menu de réglage CD.

Appuyez sur la touche multifonction Trk.

Le numero de la plage en cours et le nombre total de plages s'afficient.

Commutation affichage plage/ texte du CD

Ce réglage permet deCHOISIR entre l'affiche du numero de plage ou du texte du CD pour la plage en cours dans le menu CD.

Sélectionnez le menu de réglage CD.

Appuyez sur la touche multifonction Dis pour selectionner Numeric (numéro de la plage) ou Text (titre de la plage).

Dispositif de protection thermique

Pour protéger la diode laser de toute surchauffe excessive, cet apparéil est équipé d'un dispositif de protection thermique à deux paliers.

Lorsque le premier palier de ce dispositif de protection est atteint, l'affichage suivant apparait.

Le mode CD continue de fonctionner. Il est cependant recommendé de passer à un autre mode.

Lorsque le deuxième palier est atteint, l'affichage suivant apparait pendant 8 secondes.

L'appareil passe au mode en cours avant l'activation du mode CD,

Après une phase de refroidissement, vous pouvez repasser en mode CD. Si la température est toute fois encore trop élevé, l'appareil revient à la dernière source sélectionnée.

Remarques sur les CD enregistrables et réinscriptibles

Vous pouvez utiliser cet apparéil pour écouter des CD-R (CD enregistrables) et CD-RW (CD réinscriptibles). Veillez cependant à respecter la législation nationale. Ces prescriptions peuvent varier d'un pays à l'autre.

Selon l'appareil utilise pour l'enregistrement ou l'etat du CD-R/CD-RW, il est possible que le lecteur ne puisse pas direncertains disques.

Les CD-R/CD-RW doivent être fabriques selon la norme « Red Book » (ne s'applique pas aux CD MP3).

Remarque concernant les CD dotés d'un dispositif anticopie

Si vous insérez dans l'appareil un CD doté d'un dispositif anticopie, il est possible que l'identification soit anormalement longue ou que la lecture ne soit pas possible.

Remarque générale sur le mode MP3

La musique sur support MP3 pouvant être lue par cet apparéil est en général protégée par des droits d'auteur conformément aux normes nationales et internationales en vigueur. Dans certains pays, la reproduction d'œuvres, même à titre privé, est illegale sans l'accord préalable du détenteur des droits. Veuillez vous informer de la législation concernant les droits d'auteur et la respecter. Dès lors que vous estes-vous même détenteur de ces droits d'auteur (dans le cadre de compositions personnelles), ces restrictions ne s'appliquent naturellement pas.

Création d'un support MP3/WMA

• Le nombre maximal de plages par support de données dépend du nombre de dossiers et la longueur du nom du fichier. Pour une longueur de nom de fichier maximal p. ex., 240 titres sont possibles avec 0 dossier et 160 titres sont possibles avec 50 dossiers.
• Cet apparéil ne peut dire que les morceaux de musique MP3 et WMA enregistrés sur CD selon la norme ISO 9660.
• Si vous souhaitez utiliser la fonction d'affichage du titre et du nom de l'artiste, un ID3-Tag doit être ajoute au fichier MP3. Cet appeareil prend en charge les versions ID3v1 et ID3v2.
• Les noms de l'artiste et du titre peuvent containir 24 caractères maxi. au total.
• Cet appeareil lit les formats MP3 MPEG1, MPEG2 et MPEG2.5 Layer3.

Les vitesses de transmission fixes et variables de 8 à 320 kbits/s, ainsi que les balayages de 8 à 48 kHz sont pris en charge. Nous recommendons l'uti

lisation de l'encoder MP3 de Fraunhofer pour la creation de données MP3. Pour les données WMA, WMA 9 avec un débit binaire de 64 à 320 kbit/s est pris en charge. Pour la créations de données WMA, nous recommendons l'utilisation de Windows Media Player Version 9 de Microsoft®.

• Pour la compression des fichiers MP3, utilisez de préférence une vitesse de transmission d'au moins 160 Kbit/s. Attention, sur les fichiers MP3 à vitesse de transmission variable, l'affichage du temps d'écoute écoulé peut s'avérer imprecis.

• Lorsque le CD compte aussi bien des données MP3/WMA que des données de CD audio classiques, on parle alors de CD Mix-Mode. Les titres audio se trouvent généralement dans le repertoire 1 du CD.

• Vous pouvez utiliser cet apparéil pour écouter des CD-R (CD enregistrables) et CD-RW (CD réinscriptibles).

Vou puevez également utiliser des CD multisessions, mais un CD multisession devra être fermé avant la lecture.

Selon l'appareil utilise pour l'enregistrement ou l'etat du CD-R/CD-RW, il est possible que le lecteur ne puisse pas dire certains disques.

Pour de plus amples informations sur la creation de fichiers MP3/WMA et de ID3-Tags, veuillez contacter votre revendeur spécialisé ou vous connecter sur Internet.

Remarque :

Nous ne pouvons pas garantir la lecture de CD MP3/WMA du fait de la grande diversité des programmes de gravure et de leurs paramétrages.

Creation d'une playlist

Étant donnée la quantité de fichiers MP3 pouvant être enregistrée sur un CD MP3, il est possible que vous ne vous y retrouviez plus dans tous les fichiers. Les playlists vous permettent de mistroux vous repérer.

Vous pouvez p. ex. rassembler tous les morceaux pour une certaine catégorie (p. ex. rock) dans une playlist.

Cette playlist peut ensuite être gravée sur le CD en même temps que les fichiers MP3 enregistrés dans des dos-siers.

L'appareil reconnaît cette playlist (ou plusieurs playlists) lors de la lecture du CD MP3 et peut diffuser les titres MP3 dans l'ordre définis dans la playlist.

Pour cela, le mode playlist doit être activé comme déscrit à la section « Commutation dossier/playload » page 279.

Nous avons utilisé le logiciel gratuite WINAMP pour la création de playlists. Vous pouvez également utiliser d'autres programmes pour la création de playlists.

L'appareil prend en charge les formats M3U et PLS pour les playlists.

Remarque :

Attention, l'appareil ne peut prendre en charge les playlists M3U et PLS que si elles ont ete creees avec un chemin relatif specifie.

Pour plus d'informations sur la creation de playlists, connectez-vous sur Internet.

InsérER/éjecter un CD MP3

Insérer un CD :

Appuyez longuement sur la touche
L'écran se rabat et le compartment CD est maintainant visible.
Insérez le CD MP3 dans le chargeur (face imprimée vers le haut).

L'appareil avale automatiquement le CD MP3 et commence la lecture du premier titre du premier dossier du CD. Refermez alors l'écran en le rabattant vers le haut.

Une fois terminée la lecture du dernier titre du dernier dossier du CD MP3, l'appareil reprend automatiquement la lecture à partir du premier titre du premier dossier du CD.

Si le compartment CD contient déjà un CD MP3, appuyez sur la touche CD. Si le dernier mode sélectionné est le mode changeur de CD/AUX, appuyez sur la touche multifonction CD pour passer au mode MP3.

Éjecter un CD :

Appuyez longuement sur la touche
L'écran se rabat et le CD MP3 est éjecté.
Retirez le CD MP3.
Rabattre l'écran.

Attention

Risque d'accident

Pour des raisons de sécurité, ne laissez pas la façon amovible de l'autoradio ouverte pendant la conduite du vehicule.

Remarque importante :

Lorsque vous éteignez l'appareil, le CD MP3 n'est pas ejecté, il reste dans le compartment.

Veuillez yous reporter aux sections suivantes dans la partie mode CD (page 272):

• « Remarques concernant les disques compacts (CD) » page 272
• Dispositif de protection thermique >> page 275

Si des playlists sont enregistrées sur le CD MP3, vous pouze passer de la configuration dossier à la configuration playlist.

• Sélectionnez Folder Mode ou Playlist Mode en appuyant sur la touche multifonction Mod.
• Folder Mode
• Dans la configuration dossier, tous les titres MP3 enregistrés sur le CD MP3 peuvent être lus. Le message Fd indique que la configuration dossier est active.
• Playlist Mode Dans la configuration dossier, seuIles titres MP3 enregistrres dans les differentes playlists peuvent etre lus. Le symbole P1 indique que la configura tion playlist est active.

Remarque :

La touche multifonction Mod s'affiche uniquely lorsque des playlists sont enregistrées sur le CD inséré.

Saut de plages retour/avance

Tournez le bouton rotatif droit vers la droite ou la gauche.

Tournez le bouton rotatif droit rapidement pour avancer ou reculer de plusieurs plages.

Remarque :

À la fin du dernier titre du dossier ou de la playlist, l'appareil recommence la lecture du premier titre du dossier ou de la playlist. Le passage de la première plage à la dernière se fait de façon analogue.

Si, lorsque vous activez la fonction saut de plage arrêté, l'appareil lit depuis plus de 10 secondes la plage en cours, le retard se fait au début de cette même plage.

Changer de dossier/de playlist

Appuyez sur le bouton rotatif droit
Tournez le bouton rotatif droit pour selectionner le dossier ou la playlist voulue.

Le nom du dossier ou de la playlist s'affiche lors de la seLECTION.

Recherche par balayage

Appuyez sur la touche multifonction Sc pour activer la recherche par balayage.

s' affiche à l'écran.

Tous les titres suivants du dossier actuel ou de la playlist actuelle sont lus pendant 10 secondes. Pour interrompre la recherche par balayage, appuyez de nouveau sur la touche multifonction Sc

Avance/retour rapide

Appuyez sur la touche multifonction pour activer la fonction d'avance rapide (audible), ou appuyez sur la touche multifonction pour activer la fonction de retard rapide (audible).

Pour interrompre l'avance ou le retard rapide, relâchéz la touche multifonction ou.

Lecture aléatoire (Random Play)

• Appuyez sur la touche multifonction Rnd pour activer la fonction de lecture aléatoire.

Les titres du dossier ou de la playlist en cours sont ensuite lus dans l'ordre souhaité. Le message Rnd s'affiche inversé.

Appuyez de nouveau sur la touche multifonction Rnd pour supprimer la fonction de « lecture aléatoire »

Répétition d'une plage (Repeat)

Appuyez sur la touche multifonction Rpt pour activer la fonction de « répétition d'une plage »

Le message Rpt s'affiche inversé.

Appuyez de nouveau sur la touche multifonction Rpt pour désactiver la fonction de « répétition d'une plage »

Menu de réglage MP3

En mode MP3, appuyez sur la touche CD.

Nirvana About a Girl TrkTtL Fd Dis

Le menu de réglage MP3 s'affiche. Les informations concernant la plage en cours du ID3 Tag s'affichent le cas échéant.

Si une autre fonction est selectionnée dans le menu de réglage MP3, appuyez sur la touche multifonction T×t pour afficher de nouveau le ID3 Tag.

Dossier/playlist/nombre deplages

Sélectionnéz le menu de réglage MP3.

Appuyez sur la touche multifonction Trk.

Le dossier ou la playlist en cours et la plage en cours s'affichent.

• Appuyez sur la touche multifonction TtL.

Le nombre total de playlists enregistrées sur le CD MP3 s'affiche (Pl), ainsi que le dossier (Fd) et le nombre total de plages (Tk).

Afficher le nom du dossier/de la playlist

Sélectionnéz le menu de réglage MP3.

Appuyez sur la touche multifonction Fd ou sur la touche multifonction PL de la configuration playlist.

Le nom du dossier ou de la playlist s'affiche.

Commutation de l'affichage plage/ID3 Tag

Ce réglage permet deCHOISIR entre 1'affiche du numero de plage ou du ID3 Tag pour la plage en cours dans le menu MP3.

Sélectionnez le menu de réglage CD.

Appuyez sur la touche multifonction Dis pour selectionner Numeric (numéro de la plage) ou Text (titre de la plage).

Changeur de CD prét à fonctionner

Si un changeur de CD est raccordé à l'autoradio, il est prét à fonctionner des que le compartment contient des CD. Une fois le chargeur charge, fermez le volet coulissant. Vous pouvez commander l'appareil à partir du panneau de commande de l'autoradio.

Pour retarder le compartment de CD, ouvre le volet coulissant du changeur et appuyez sur la touche d'éjection. Le chargeur est éjecté et peut être retire. Insérez le CD dans le chargeur, face imprimée vers le haut.

Remarque importante :

Les CD mal insérés ne peuvent pas'être lus.

Remarque :

Pour garantir un changement de CD aussi rapide que possible, il est recommandé de replir le chargeur à partir du tiroir 1, sans laisser d'emplacement vide.

Sélection du mode changeur de CD

Appuyez sur la touche CD.

Si le dernier mode activé était le mode changeur de CD, ou si aucun CD n'a été inséré ou bien si vous avez inséré un CD de navigation dans le lecteur, vous vous trouvez dans le menu du changeur de CD.

Si le dernier mode selectionné est le mode CD, appuyez sur la touche multifonction CDC pour passer au mode changeur de CD.

La lecture du dernier CD reprend à l'endroit où elle s'était arrêtée avant que vous n'éteigniez l'autoradio.

Changer de CD/sélectionner le CD

Activer le mode changeur de CD
Appuyez sur le bouton rotatif droit

Next CD 1

《 》

Sc Rpt Rnd CD

138 KM 10:23

Sélectionnéz le CD souhaité en tournant le bouton rotatif droit

Le CD sélectionné est chargé.

Pendant la selection du CD, le message Loading CD X s'affiche.

Le numero du tiroir du chargeur ainsi que le titre et le numero de la plage du CD en cours de lecture s'affichent ensuite.

Si le tiroir du chargeur selectionné (par ex. tiroir 2) ne contientaucun CD,le message NO CD X s'affiche brievement et l'autoradio lit le dernier CD selectionné.

Une fois que la première plage d'un CD a eté lue, l'appareil sélectionne automatiquement le CD suivant dans le chargeur et commence la lecture.

Reportez-vous au mode CD (page 272) pour connaître les autres fonctions disponibles:

• « Remarques concernant les disques compacts (CD) » page 272
• « Saut de plages avance/retour » page 273
• « Recherche par balayage » page 273
• « Avance/retour rapide » page 273
• « Lecture aléatoire (Random Play) » page 274
• « Répetition d'une plage (Repeat) » page 273

Menu de réglage CDD (chargeur de CD)

En mode CDD, appuyez sur la touche CD.

CD2 Track5 03:45

TrkTtL Nam Edit

Le menu de réglage CDD s'affiche. Le numéro du CD en cours, le número et la durée de la plage en cours s'affichent simultanément.

Afficher les informations sur la plage

Sélectionnéz le menu de réglage CDC.

Appuyez sur la touche multifonction Trk.

Le numero du CD en cours, le numero et la durée de la plage en cours s'affichent.

Afficher le nombre de plages et la durée totale du CD

Sélectionnez le menu de réglage CDC (chargeur de CD).

CD2Tk15 72:11

TrkTl Nam Edit

Appuyez sur la touche multifonction TtL.

Le numero du CD en cours, le nombre de plages et la durée totale du CD en cours s'affichent.

Mode changeur de CD

Attribution d'un nom à un CD

Vou pouvez attribuer un nom au CD en cours, modifier un nom existant ou effacer un nom mémorisé.

Remarque :

Le nom attribué est mémorisé dans le changeur de CD.

La mémoire réservée aux noms de CD est limitée.

Si vous remplacez votre changeur de CD,les noms mémorisés sontperdus.

Afficher les noms :

Sélectionnéz le menu de réglage CDC.

Appuyez sur la touche multifonction Nam.

Le nom attribué s'affiche. Si aucun nom n'a été attribué au CD en cours, l'espace après Name: reste vide.

Attribuer/modifier un nom :

Sélectionnéz le menu de réglage CDC.

Appuyez sur la touche multifonction Edit.

• Choisissez la position souhaitation avec les touches multifonctions et (signe d'édition inverse).

• Sélectionnez le caractère souhaïte en tournant le bouton rotatif droit ● et validez en appuyant sur le bouton rotatif droit ●.

You passez à la dette suivante.

Il n'est pas possible de saisir plus de 8 caractères.

Quittez le menu de réglage CDC pour mémoriser le nom.

Effacer un nom méorisé :

Sélectionnéz le menu de réglage CDC.
Appuyez sur la touche multifonction Ham.
Sélectionnéz le nom à effacer avec le bouton rotatif droit

Vous pouvezMSN en appuyant sur la touche multifonction Del.

Filtrage des plages d'un CD

Vous pouvez filtrer certaines plages d'un CD. Ces plages ne sont pas prises en compte lors de la lecture du CD.

Remarque :

Vous ne pouvez activer la fonction de filtrage que si vous avezmémorisé un nom pour le CD sélectionné.

Sélectionnéz le menu de réglage CDC.

• Appuyez ensuite sur la touche multifonction Fil.

Activer/désactiver la fonction de filtrage

Appuyez sur la touche multifonction Fil pour activer (Fil on) ou désactiver (No Fil) la fonction de filtrage.

Filtrer des titres :

Changeur de CD Silverstone 7860 et 2660.

• Sélectionnez le titre à filtrer sur le CD en cours à l'aide du bouton rotatif droit .
  Appuyez sur le bouton rotatif droit pour commuter entre Play (plage non filtrée) et Skip (plage filtrée).

Remarque :

Sur les changeurs de CD Silverstone 2630 et 2640, appuyez sur le bouton rotatif droit pour commuter entre Play (plage non filtrée) et Skip (plage filtrée), pour la plage en cours de lecture.

Sélectionner/quitter le menu de configuration personalisée

Après avoir sélection le menu de configuration personnalisée, vous pouvez régler les paramètres de base suivants sur deux niveaux :

Premier niveau :

• Gal - Réglage du volume en fonction de la vitesse
• Tel - Fonctionnement du téléphone
• Lum - Luminosité de l'écran
• Led - Réglage de la diode clignotante
• M/S - Réglage de l'optimisation de la réception
• Nav - Réglage des messages vocaux de navigation

Deuxieme niveau :

• Aux - Réglage de l'entrée AUX
• Cmp - Réglage de l'affichage de la boussole
• BeV - Réglage du volume du signal

Appuyez plus de 2 secondes sur la touche SOUND pour selectionner le menu de configuration personalisée.

Pour atteindre le deuxième niveau du menu de configuration personalisée, appuyez sur la touche multifonction
Pour quitter le menu de configuration personnalisée, appuyez de nouveau sur la touche SOUND.

Régler le volume en fonction de la vitesse (Gal)

GAL correspond à un système de réglage automatique du volume de l'autoradio en fonction de la vitesse du vehicule. Plus le vehicule roule vite et plus le volume augmente pour compenser le bruit ambiant.

Sélectionnez le menu de l'utilisateur.
Appuyez sur la touche multifonction Gal.
Avec le bouton rotatif droit ,selectionnez ou +15

Les réglages GAL permettent de fixer le début de la hausse du volume en fonction de la vitesse du vehicule.

Le réglage est automatiquement mémoirese.

Description :

• • Aucune augmentation du volume
• +1 - Augmentation du volume déclenchée à faible vitesse
• +15 - Augmentation du volume déclenchée à vitesse élevée

Fonctionnement en cas de mise en sourdine du téléphone (Tel)

Si un kit mains-libres est installé dans le vehicule, la conversation téléphonique peut se faire par l'intermédiaire de l'autoradio. Il n'est donc pas nécessaire de monter les haut-parleurs supplémentaires normalement prévus. Toutefois, il faut que les lignes de signaux (entree telephone BF et entree telephone masse) soient connectees à l'autoradio (voir egalement page 299).

• Sélectionnez le menu de l'utilisateur pour procéder au réglage.
• Appuyez sur la touche multifonction TEL pour selectionner Audio Sig. ou Mute.

Tel Mute

Gal Tel Lum Led M/S Nav

• Mute - Mise en sourdine du téléphone
• Audio Sig. - Conversation téléphonique par l'intermédiaire de l'autoradio

Luminosité de l'écran (Lum)

Cette fonction permet de régler la luminosité de l'écran.

Sélectionnez le menu de l'utilisateur pour procéder au réglage.
Appuyez sur la touche multifonction Lum.
Avec le bouton rotatif droit selec tionnez-8 (foncé) et 8 (clair).

Le réglage est automatiquement mémoirese.

Réglage de la diode clignotante (Led)

Cette fonction permet d'activer ou de désactiver le clignotement de la diode clignotante (elle clignote lorsque l'appareil est eteint).

Sélectionnez le menu de l'utilisateur pour procéder au réglage.
En appuyant sur la touche multifonction Led, vous pouvez selectionner blinking (DEL activée) ou off (DEL désactivée).

Le réglage est automatiquement mémoirese.

Configuration personalisée

Optimisation de la réception (M/S)

Pour atténuer les parasites et les réflexions, vous pouvez désir entre trois réglages pour optimier la réception.

Sélectionnéz le menu de l'utilisateur pour procéder au réglage.
Appuyez sur la touche multifonction M/S pour selectionner Stereo Mono ou Auto.

• Auto - réglage pour l'écoute normale, c'est-à-dire l'appareil passé de stéreo à mono en fonction de la qualité de la réception, ce qui permet d'obtenir le réglage optimal pour presque tous les domaines de réception.

• Stereo - réglage pour des conditions de réception particulières - c'est-à-dire l'appareil est en permanence sur sté-réo.

• Mono - réglage pour des conditions de réception où apparaissent en permanence des réflexions, c'est-à-dire, l'appareil est toujours en mode mono.

Le réglage est aussitôt actif et le reste, même lorsque vous éteignez l'appareil.

Réglage des messages de navigation (Nav)

Cette fonction permet de régler le volume des announcements de navigation.

• only - La source audio activée est coupée pendant le message vocal de navigation.

• mixed - Le volume de la source audio activée est baisse. Le message vocal de navigation passé au même niveau sonore que la source audio précédement réglée, le volume peut être ajusté de + / - 6 dB. Si vous modifiez ensuite le volume de la source audio activée, le volume des messages vocaux de navigation est réajusté en conséquence.

• independ - Vous pouvez régler le volume de la source audio activée et des messages vocaux de navigation à des niveaux différents.
  Sélectionnez le menu de l'utilisateur pour procéder au réglage.

• Appuyez sur la touche multifonction Nau pour sélectionner only mixed ou independ.

Le réglage est automatiquement mémoirese.

Entree AUX (Aux)

Si aucun changeur de CD n'est connecté, vous pouvez activer ici les connexions B.F. de changeur de CD. Vous pouvez ainsi brancher un apparéil externe sur ces connexions (baladeur CD, baladeurs, etc.).

• Sélectionné le menu de l'utilisateur pour procéder au réglage.
  En appuyant sur la touche multifonction ,vous selectionnez le deuxieme niveau du menu de l'utilisateur.
  Appuyez sur la touche multifonction Flux pour selectionner AUX Mode on (acte) ou Aux Mode off (desactive)

Le réglage est automatiquement mémoirese.

En mode CD, vous devez appuyer sur la touche multifonction Hux pour pouvoir selectionner le mode AUX.

Affichage de la boussole (Cmp)

En cas de guidage non activé, vous avez la possibilité d'afficher une boussole et l'heure actuelle dans la partie droite de l'écran.

• Sélectionnez le menu de configuration personnalisée pour procéder au réglage.
  En appuyant sur la touche multifonction →, vous selectionnez le deuxième niveau du menu de configuration personalisée.
  Avec la touche multifonction Cmp, selectionnez Show compass (la boussole est affichee) ou Hide compass (la boussole n'est pas affichée).

Si l'affichage de la boussole est désactivé, 9 touches multifonctions contiennent des abréviations de station en mode FM-DAS, lorsque le guidage n'est pas actif.

Le réglage est automatiquement mémoirese.

Volume du signal sonore (BeV)

Cette fonction permet de régler le volume des signaux sonores (par ex. mémorisation validée).

Sélectionnez le menu de configuration personnalisée pour procéder au réglage.
En appuyant sur la touche multifonction →, vous sélectionnez le deuxième niveau du menu de configuration personalisée.
Appuyez sur la touche multifonction BeU. Avec le bouton rotatif droit selectionnez (bas) ou +5 (elevé).

Le réglage est automatiquement mémoirese.

Sélectionner/quitter le menu services

Le menu de services permet d'avoir accès aux informations suivantes :

• Model-No.: - Affichage du numero du modele
• Serial-No.: - Affichage du numéro de série
• Changer Reset - Remise à zéro pour CDC
• GRL - Affichage de l'augmentation temporaire du GAL
• Radio Software: - Affichage de la version de logiciel radio
• Radio BoLo: - Affichage de la version de l'etat du radio Bolo
• Navi ROM/LIB: - Affichage de l'état de la Biblio/Navi Rom
• Navi Flash: - Affichage de la version de l'etat du Navi Flash
  En mode radio, appuyez simultané-ment sur la touche NAVI et la touche multifonction 10.

Vous pouvez selectionner les differents points avec les touches multifonctions Hxt et Prv ou en tournant le bouton rotatif droit

Pour quitter le menu de services, appuyez sur la touche multifonction End.

Réinitialisation du changeur de CD

En cas de dysfonctionnement du changeur de CD, vous pouvez réinitialiser le changeur de CD.

Sélectionnéz le menu de services.
Appuyez sur la touche multifonction Hxt jusqu'à ce que Chanser Reset s'affiche.

Appuyez sur la touche multifonction Res

Réinitialisation de l'appareil

En cas de dysfonctionnement de l'autoradio entrainant l'impossibilité d'utiliser l'appareil ou en présence de tout autre problème, vous pouze redémarrer le logiciel de l'autoradio (Reset) en appuyant sur les touches suivantes.

Pour redémarrer, appuyez simultanément sur les touches multifonction 1 et 3, et sur la touche TP.

Après un nouveau redémarrage du logiciel de l'appareil, le CD de navigation doit être inséré.

SYSTEME RDS

Cet autoradio vous permet de capter des signaux RDS (RDS = Radio Data System) en FM. Le RDS est un procédé capable de transmettre des informations complémentaires inaudibles dans la plage de radiodiffusion FM. Cela signifie que l'organisme responsable de l'émission radio fournit des informations à l'aide desquilles l'autoradio peut procéder à une analyse.

Niveau DAS Seek Qual.

Au niveau DRS Seek Qual., tous les programmes identifiables par le RDS sont classés selon la qualité de leur réception. Les fonctions de mémorisation automatique dynamique, de recherche et de balayage se servent de cette liste.

Niveau DAS Seek Name

Au niveau DRS Seek Name, tous les programmes identifiables par le RDS sont classés par ordre alphabetique dans une liste. Les fonctions de mémorisation automatique dynamique, de recherche et de balayage se servent de cette liste.

Niveau Stations RDS

Au niveau Stations RDS, seules les stations RDS sont mémorisées. Les stations dont la qualité de réception est bonne sont toujours choisis en priorité. En cas de recherche sous Stations RDS, l'appareil ne s'arrête que sur les stations identifiables.

Niveau Stations Fix

Au niveau Stations Fix, vous pouvez memorier des stations avec les touches. L'appareil ne procèle pas à une analyse RDS. La recherche sous Stations Fix correspond à la syntonisation manuelle FM (page 265).

PTY (type de programme)

Le PTY permit de selectionner certains types de programmes, par ex. sport, pop, classique, etc.

Le code PTY est émis par la station RDS si la station de radio dispose de cette fonction. Il est possible d'afficher le type de programme de la station régée ou de n'afficher que des stations ayant un PTY déterminé.

Examples de types de programmes :

NEWS	Services d'informations
POP M	Pop
AFFAIRS	Politique etactualités
ROCK M	Rock
INFO	Programmes spéciaux de discussion
SCIENCE	Science

Explications

EDUCATE	Éducation et formation
LIGHT M	Musique de détente
DRAMA	Théâtre et littérature
CLASSICS	Musique classique
CULTURE	Culture, religion et société
EASY M	Variétés
VARIED	Divertissements
SPORT	Sport
OTHER M	Stations musicales spécialisées
WEATHER	Météo
FINANCE	Informations financières
CHILDPRG	Programmes pour enfants
SOCIAL	Vie sociale
RELIGION	Émissions religieuses
PHONE IN	Interviews
TRAVEL	Voyage
LEISURE	Loisirs
JAZZ	Jazz
COUNTRY	Country
NATION M	Musique populaire
OLDIES	Oldies
FOLK	Musique folklorique
DOCUMENT	Documentaires
NO PTY	Pas de PTY

Autostore

Mémorise les stations les mistrées dans l'ordre de la qualité de réception.

AUX

(Auxiliary)

Raccordement pour sources audio externes.

Balance

Réglage du volume entre les haut-parleurs de gauche et de droite.

CDC

CD enregistrable une fois.

CD-RW

CD réinscriptible plusieurs fois.

Code numérique

Code secret à saisir pour activer l'appareil.

Code PTY

(Codedutypedeprogramme)

Code transmis par une station pour catéguriser l'émission diffusée.

Dossier

Répertoire

Dossier contenant des plages MP3 ou WMA sur un CD.

Fader

(Equiliser)

Régulation du volume entre les haut-parleurs avant et arrière.

GAL

(Réglage du volume en fonction de la vitesse) Le volume est augmenté lorsque la vitesse du vehicule augmente.

GPS

(Global Positioning System)

Système de localisation. Base de la navigation.

1D3-Tag

« Table des matières » d'un titre MP3. Contient des informations telles que le titre, l'interprête, l'album, l'année et le genre.

Loudness

Permet d'obtenir une(Meilleure sonorité lorsque le volume est bas en augmentant les aigus et les graves.

M3U

Format pour les playlists pris en charge par 1'appareil.

MP3

Procedé spécial de compression des données audio (p. ex. musique).

Glossaire

[ \text{Playlist} ]

Listed lecture

Fichier enregistré sur le CD avec les fichiers MP3. Il détermine l'ordre de lecture des fichiers.

PLS

Format pour les playlists pris en charge par l'appareil.

Radiotext

Informations supplémentaires transmises par de nombreuses stations FM via le RDS.

RDS

(Radio Data System)

Procede permettant de transférer en FM des informations inaudibles.

Recherche par balayage

Lit le début des plages d'un CD ou diffusependant quelques secondes les stations captées.

Régionalisation

Code régional inclus dans le RDS. Les stations de radio émettent des programmes régionaux.

Reset

Remise à zéro des réglages par rapport aux valeurs par défaut.

TA

Messages d'informations routières

TMC

Messages d'informations routieres transmises par de nombreuses stations FM via le RDS. Base de la navigation dynamique.

TP

(Traffic Program)

Code des stations d'informations routières.

WMA

(Windows Media Audio)

Procedé spécial de compression des données audio (p. ex. musique) développé par Microsoft®.

A

Affichage de la durée

ETA 260

Heure 260

Regler 260

Temps de trajet restant 260

Affichage de la fréquence 266

Afficher la liste d'itinétaire 250

Afficher la liste des rues 250

Afficher la position actuelle 249

Afficher le paramètre d'itinétaire ..249

Afficher les informations routières .247

Aiguës 226

Animations 258

Annonce de l'heure d'arrivée prévue 258

Arrêt intermédiaire 241

Arreter 226

Attribuer un nom à un CD 284

Autoroute 240

Autostore (mémorisation automatique) 265

AUX 289

Avance rapide CD 273

MP3/WMA 280

B

Balance 227

Basses 226

Boussole 289

C

Calcul del'heure d'arrivee 259

Carrefour 239

CD

Ejecter 272

Insérer 272

Remarques 272

CD des destinations spéciales .253

CDC 282

CD-R 275

CD-RW 275

Changement de plaque CD 273

MP3/WMA 279

Changeur de CD 282

Code postal 234

D

DAS 262

Désactiver la fonction bouchon 243

Destination intermédiaire 241

Destination spéciale 251

A l'échelle nationale 253

CD des attractions touristiques 253

Environs .251

Lieu/Pays 252

Proximé de la destination 251

Diode clignotante 287

Dispositif anticopie 275

Dispositif de protection thermique .275

Distance parcourue 248

Dossier 279

Durée du trajet 248

E

Encombrement de la section de route Saisir .242 Supprimer .243

Enregistrer la destination 237, 238, 240
Étapes de syntonisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

F

Façade amovible

Metre en place 225

Retirer 225

Fader 227

Ferrys 240

Filtrage CDC 285

Radio 263

Filtrage de plages 285

Filtrage de programmes 263

Fonction bouchon 242

Fonction régionale 266

G

GAL 286

Gamme d'ondes

AM. 261

Touche FM 261

Graves 226

Guidagedynamique 239,245

H

Haut-parleur de graves 227

Heure

Réglage 256

Selectionner 249

Heure d'été 256

Heure d'hiver 256

1

ID3-Tag 276

Imperial 258

Informationsroutieres.267

Activer .268

Désactiver 268

Interruption d'un message . .269

Menu 268

Mise en sourdine 269

Mute 269

Volume des informations

routieres .270

Interrompre la navigation 243

Interrompre le guidage 243

Itinéraire court 239

Itinéraire dynamique 239

Itinéraire rapide 239

J

Jeux .257

L

Lecture aléatoire

CD 274

MP3/WMA 280

Lecture aléatoire (Random Play)

CD 274

MP3/WMA 280

LED 287

Limitation de vitesse 259

Loudness 227

Luminosite 287

Luminosité de l'écran 287

M

M3U 277

Mémoire automatique 265

Mémoire des destinations 240, 251

Mémorisation automatique 262

Mémoriser la position du vehicule .256

Menu de tonalité 226

Menu du mode radio 261

Métrique 258

Metre en marche 226

Mise en sourdine Informations routieres 269

Telephone 271, 287

Mode radio 261

MP3 276, 278

N

Navigation dynamique 239, 245

Numero 238

0

Optimisation de la réception FM ..288

P

Paramètres itinétaire 239

Péage 240

ArrayList 277, 279

M3U .277

PLS 277

PLS 277

Position

Afficher 249

Mémoriser 256

Programme régional 266

PTY .263

Q

Qualques restrictions 240

R

Radiotexte 267

Recherche automatique Radio 263

Recherche des stations OM, GO, OC 262

Touche FM 262

Recherche par balayage CD 273

MP3/WMA 279

Réglage de l'Equaliser 227

Réglagedu son 226

Réglage du volume en fonction de la vitesse 286

Réglage manuel AM. 265

Touche FM 265

Regler l'unité de mesure 258

Régler la langue 257

Régler la langue de navigation . . .257

Repeat

CD 273

MP3/WMA 280

Répétition de la plage

CD 273

MP3/WMA 280

Retour rapide

CD 273

MP3/WMA 280

Route barrée

Saisir 242

Supprimer 243

S

Saisied'uneadresse. 232

Saisie de rues 235

Saisir le centre 236

Saisir le lieu 233

Saisir les coordonnées 237

Saisir une adresse de destination ..232

Saut de plage

CD 273

MP3/WMA 279

Scan

CD 273

MP3/WMA 279

Radio 263

Index

Selectionner la voix 257

Selectionnerlelieudedestination 233

Selectionner le pays 232

Selectionner le pays de destination 232

Signal sonore 289

Station Enregister .264

Selectionner 264

Supprimer une destination intermédiaire 242

T

Temps de trajet 248

TMC 245

Activer 270

Afficher les messages 247

Désactiver 270

Selectionner une station .270

TP .267

Activer .268

Désactiver 268

Interruption d'un message . .269

Menu 268

Volume des informations routieres .270

Traffic Program 267

Type de programme 263

U

Unité de commande

Metre en place 225

Retirer 225

V

Vitessemaximale 259

Vitesse moyenne 248

Volume

Appareil 226

Haut-parleur de graves 227

Messages d'informations routières 270

Messages vocaux de navigation 230, 288

Réglage en fonction de la vitesse 286

Signal sonore 289

W

WMA 276

• Gammes d'ondes : FM 87,5 MHz - 108 MHz PO 531 kHz - 1620 kHz GO 153 kHz - 282 kHz OC 5800 kHz - 6250 kHz
  Transmission:
  20 Hz - 20 kHz en mode CD
  30 Hz - 15 kHz en FM
  50 Hz - 2,5 kHz en PO, GO, OC
• Puissance de sortie : 4 x 18 watts
  Section du conducteur : mini. 0,75mm^2
• Impédance de haut-parleur : mini. 4 Ω
  Sortie deligne: 4x sortie ligne analogique (Ua maxi.3Veff pour 10k
• GAL: Pour utiliser le GAL, une tension rectangulaire doit être appliquée à partir du tachymètre électronique du vehicule avec une amplitude de masse de +4V à +12V . La hausse du volume s'effectue par paliers de 2,5 dB.

Antenne: Impédance de 50 Ω
- Entrée téléphone B.F.: Tension d'entrée max. 8 V (en cas de perturbations,mettre en boucle la ligne de signaux avec un transformateur 1:1 conventionnel).
- Entrée AUX: 16 kΩ Résistance d'entrée, tension d'entrée max.1,7 Veff
- Sourdine du téléphone : Niveau bas actif < 2 volts
Tension d'alimentation : 12 volts
Raccord CD :
Vous pouvez raccorder les changeurs de CD Becker Silverstone 2630, Silverstone 2660 et Silverstone 7860.
- CD pris en charge : Seuls les CD conformes à la norme DIN EN 60908 peuvent être lus. La lecture de CD de 8cm avec un adaptorateur est fortement déconseillée.

REMARQUE

Chers auditeurs!

Conformément aux directives CE en vigueur, ce récepteur radio est destiné à une utilisation grand public.

Il est conforme aux normes européennes ou nationales harmonisées actuelles. Les labels certifient le respect des spécifications de compatibilité electromagnétique auxquelles ce type d'appareil est soumis. Cela signifie que les risques de perturbation d'autres apparciels électriques ou électroniques par votre apparéil, et inversement, sont minimes.

Le label européen octroyé par le Kraftfahrt Bundesamt (KBA, administration responsable de la reglementation des vehicules motorisés en Allemagne) et répondant aux directives européennes 95/54/CE sur les specifications - EMV - autorise le montage et la mise en service sur tous les vehicules motorisés (classes M, N et O).

Les specifications CEM suivantes, en accord avec les normes européennes, sont respectées :

• EN 55013
• EN 55020

Avant l'installation

Veuillez dire attentivement ce manuel d'utilisation avant de commencer le montage de l'appareil. Soyez particulièrement attentif aux consignes de sécurité et aux instructions de montage.

Symboles utilisés dans les instructions de montage

signale des remarques importantes pour votre sécurité et celle d'autrui.

signale des remarques importantes concernant le montage et le fonctionnement de l'appareil.

Consignes de sécurité

Montage incorrect

Tout montage incorrect peut endommager l'appareil ou le vehicule. Le montage de l'appareil et de ses composants nécessite un certain nombre de connaissances et de l'habilité. Nous vous conseillons fortement de faire appel aux services d'un revendeur spécialisé pour cette opération.

Risque de blessures

Le montage des composants à un endroit inapproprié peut entraîner des blessures graves ou gérer le bon fonctionnement des dispositifs de sécurité en cas d'accident. Veuillez respecter les consignes du constructeur automobile.

Si vous montez les composants à un endroit inapproprié, il est possible que les airbags soient endommages ou que leur fonctionnement soit géné en cas d'accident. Veuillez installer les composants hors de la zone de déplolement des airbags.

Risque de blessures en cas de fixation insuffisante

Fixez les composants de maniere à ce qu'ils ne risquent pas de se detacher en cas de collision ou de freinage brusque.

Remarques concernant le montage

Dommages causés par un court-circuit ou une polarisation incorrecte

Tout court-circuit ou raccordement incorrect des cables peut endommager irremédiablement l'appareil.

Débranchez la batterie du vehicule pendant le montage.

Pour prévenir tout court-circuit ou dysfonctionnement, veuillez poser les cables de sorte à ne pas les coincer, les tordre, les froter ou les arracher.

Garez-vous vehicule dans un lieu sur et a surface plane et retirez la clé de contact.

Pour éviter tout dysfonctionnement, contrôle bien la section des cables quand vous utilisez des distributeurs de cables ou des dominos.

Pour éviter les courts-circuits et les risques d'incendie qui en découleraient, veuillez isoler tout cable sectionné avec un isolant approprié.

Scheme deraccordement du systeme de navigation

Remarque : Les différentes possibilités de raccordement sont décrites en détaill à la page 325.

Montage de l'antenne GPS

Risque de blessure

Les personnes équipées d'un stimulator cardiaque ne doivent pas s'approcher de l'antenne magnétique, ni la transporter, car celle-ci peut entraîner des dysfonctionnements du stimulator cardiaque.

Tenez l'antenne magnétique éloignée des supports de données (disquettes, cartes bancaires, cartes magnétiques, etc.) et des apparils électroniques et mécaniques de précision, car elle risque d'effacer des données.

N'utilissez pas l'antenne dans des locaux représentant un risque d'explosion.

Fixez l'antenne de telle maniere qu'elle ne puisse pas se detacher en cas de collision ou de freinage brusque.

Positions de montage possibles

- A l'extérieur du vehicule

a. Placez l'antenne sur une surface en tôle non bombée et préalablement nettoyée.
b. Insérez ensuite le cable d'antenne à l'intérieur du vehicule.

Risque de blessure

Vitesse maximale du vehicule en cas de fixation de l'antenne par aimant: 180~km / h . En cas de vitesse supérieure, retirez l'antenne ou fixez-la d'une autre manière.

Ne pas passer le vehicule dans une station de lavage avec l'antenne.

- A l'intérieur du vehicule

L'antenne ne peut pas etre montee sous un pare-brise metallise.

Choisissez un emplacement de montage pour que l'antenne puisse receivevoir des signaux de toutes les directions, sans etre genede par les essuie-glaces. Evitez autant que possible les emplacements ombragés par le capot-moteur, les montants de fenetre et le toit.

a. Fixez l'antenne sur la plaque de base (1) avec des aimants.
b. Retirez le film de protection de la partie supérieure de la bande velcro (2) et collez celle-ci au centre de la partie inférieure de la plaque de base.
c. Retirez le film de protection de la bande velcro (2) de la partie inférieure et collez l'antenne avec la plaque de base au point de montage sur la console du vehicule, sous le pare-brise.

La réception GPS peut être influencée par une vitre avec antenne, le chauffage de pare-brise ou par un pare-brise thermo-isolant. Les pare-brises thermo-isolants sont évientuèlement vaporisés d'une couche de titane ou d'oxyde d'argent. Le montage de l'antenne GPS dans l'habitacle du vehicule peut considérablement ALTERER le fonctionnement du système de navigation.

Raccordement du signal de feu de recul

Les points d'émission du signal de feu de recul varient d'un vehicule à l'autre.

En cas de doute, besoin de la vente concessionnaire ou a un revendeur spécialisé.

Si l'interrupteur est accessible sur la boîte de vitesses ou la tringlerie de changement de vitesses.

• Connectez un cable séparé sur le contact enclenché.

Connectez le cable à la chambre de raccordement A, broche 2.

Niveau bas = masse,niveau haut 12V à 16 V

Si I'interrupteur n'est pas accessible

• Vérifiez quel cable est posé vers le feu de recul. À cet effet, démon–tez le cache interieur du feu de recul.

Connectez un cable séparé sur le cable commuté du feu de recul et reliez-le à la chambre de raccordement A, broche 2.

Signal de

feu de recul

Raccordement du signal de vitesse (GAL) du compteur de vitesse/flexible de compteur de vitesse

Risque d'accident

Tout raccordement incorrect des cables peut entrainer un dysfonctionnement ou endommager irrémédiablement des composants ou des dispositifs de sécurité du vehicule.

En cas de doute, besoin de la vente concessionnaire ou a un revendeur spécialisé.

Compteur de vitesse électronique

• Retirez le signal du compteur de vitesse, prolongez-le et reliiez-le à la chambre de raccordement A, broche 1.

En fonction de l'équipment du vehicule, le cable du signal GAL se trouve dans la prise ISO - DIN de l'autoradio. L'affec-tation de la prise ISO - DIN peut varier selon le type de vehicule.

• Conditions minimales exigées pour le signal : 0 Hz à 4 kHz / signal rectangularie (pas de capteur inductif) Niveau bas < 1,5 V, Niveau haut 5 V - 16 V

Si vous ne connaissiez pas la position de montage / l'emplacement exact(e) du capteur de vitesse, renseignez-vous auprès du constructeur de votre vehicule.

Compteur de vitesse mécanique avec capteur de vitesse intégré dans le flexible de compteur de vitesse

• Retirez le signal du capteur de vitesse, prolongez-le et reliez-le à la chambre de raccordement A, broche 1.
• Conditions minimales exigées pour le signal : 0 Hz à 4 kHz / signal rectangularie (pas de capteur inductif) Niveau bas < 1,5 V, Niveau haut 5 V - 16 V

Si vous ne connaissiez pas la position de montage / l'emplacement exact(e) du capteur de vitesse, renseignez-vous auprès du constructeur de votre vehicule.

Compteur de vitesse mécanique sans capteur de vitesse intégré dans le flexible de compteur de vitesse

Un capteur de vitesse générant un signal numérique en fonction de la vitesse doit être monté dans le flexible de compteur de vitesse.

Il est possible d'utiliser un adaptateur VDO 2152.30300000 ou un adap- tateur spécifique au vehicule qui répond aux exigences minimales. Le capteur de vitesse VDO doit être monté directement sur la boîte de vitesses (pas de pieces supplémentaires nécessaires pour le montage) ou dans le flexible de compteur de vittesses (avec d'autres pieces de montage universelles).

Lorsque le compteur de vitesse plombé est déposé, il n'est plus garantie que l'affichage soit correct. Un montage incorrect peut entraîner des dysfonctionnements du système de navigation ou du compteur de vitesse.

Montage du capteur de vitesse directement sur la boîte de vittesses

• Déposer le compteur de vitesse au niveau de la boîte de vitesse et visser le capteur de vitesse sur la boîte de vitesse. Visser le compteur de vitesse déposé sur le capteur de vitesse et raccorder les câbles.

Raccordement des câbles du capteur de vitesse

Bleu/ rouge - Signal pour,chambre de raccordement A,broche

1

Montage du capteur de vitesse dans le flexible de compteur de vitesse

Adressez-vous dans ce cas à votre revendeur spécialisé ou à une filiale VDO.

Montage/démontage de l'appareil

Montage:

Il existe pour cet apparéil une fixation universelle intégrée pour encastrements DIN. Aucun cadre de montage n'est nécessaire. Il suffit d'insérer l' apparéil dans l'encastrement et de le fixer à l'aide des glissières fournies.

Commencez par effectuer les raccordements électriques. Puis inséréz l'appareil dans l'encastrement. Engagez ensuite les glissières dans les ouvertures pratiquées sur la face avant de l'appareil jusqu'àau premier cran d'arrêt (illustration A). Procedez alors au verrouillage de l'autoradio en tirant sur les deux glissières, comme indiqué sur l'illustration B. Retirez les deux glissières.

L'angle de montage de l'appareil est situé entre 0^ et 35^ maxi (à la verticale).

Démontage:

Pour procéder au démontage de l'appareil, déverrouillez d'abord celui-ci. Pour cela, engagez les deux glissières, comme indiqué sur l'illustration A, jusqu'au deuxième cran d'arrêt. Tirez ensuite sur l'appareil au niveau des deux glissières (fig. C). Enlevez les deux glissières en exerçant une pression sur les ressorts situés à droite et à gauche de l'appareil.

Si l'appareil a déjà été installé dans un autre vehicule, il est possible qu'il soit nécessaire de régler les ressorts avant de procéder au montage. Pour cela, engagez les glissières comme indiqué sur l'illustration D et réglez les ressorts comme indiqué sur l'illustration E (poussez légarement les glissières dans la direction 1 et déplacez en même temps les glissières dans la direction 2).

A

B

C

Mise en service du GPS et capteurs

• Mettre le contact du vehicule pour la mise en service du GPS et pour les tests des capteurs. Allumez l'appareil. Saisissez le code (pour une description détaillée, voir le manuel d'utilisation).
• Appuyez simultanément sur la touche multifonction 1 et la touche multifonction 10.
  Le menu pour la mise en service du GPS et le test de capteurs s'affiche.
  Pour contrôler le fonctionnement du signal de vitesse, avancez ou reculez le vehicule de quelques metres.

La valeur apparaisant sous Speed doit changer (meme à faible vitesse).

La valeur apparaisant après Speed ne doit pas changer lorsque le moteur tourne au ralenti ou en cas d'accelération avec le vehicule à l'arrêt.

Pour contrôler le fonctionnement du signal de feu de recul, passes la marche arrière.

Les flèches sous Direction doivent changer de sens lors du passage de la marche arrêté.

Pour la mise en marche du GPS, placez le vehicule à l'extérieur, à un endroit bien dégagé (sans constructions à proximité).

Les informations relatives à la réception GPS apparaisent dans la partie droite de l'écran.

Quatre messages différents peuvent s'afficher :

• GPS OK: la réception GPS est déjà disponible.

• GPS WAIT: l'appareil attend la réception GPS. Attendez jusqu'à ce qu'à ce que le message GPS OK s'affiche.

• GPS ANTENNA ERROR: l'antenne GPS n'est pas branchée correctement.

• GPS MODUL ERROR: si ce message s'affiche, appelez le numero d'assistance téléphonique.

Speed 012	Direction	GPS OK F: 3 S: 6 ALM: 22
Speed 012	Direction	GPS WAIT F: 1 S: 2 ALM: 02
Speed 012	Direction	GPS ANTENNA ERROR
Speed 012	Direction	GPS MODUL ERROR

Patientez jusqu'à ce que GPS OK, F: 2 (ou F: 3) et ALM: 22 (ou une valeur supérieure) s'affichent.

Ce processus (première réception des données GPS nécessaires) peut durer quelques minutes. L'appareil doit être allumé pendant toute la durée de ce processus. Ne pas déplacer le vehicule. S'il n'y a pas de modification des valeurs après 5 minutes, contrôle la position de stationnement du vehicule (si possible à un endroit bien dégagé) ou la position de montage de l'antenne GPS.

• Quitter le menu de mise en service du GPS et le test de capteurs en appuyant simultanément sur la touche multifonction 1 et la touche multifonction 10.

Speed 012

Direction

GPS 0K F: 3 S: 6 ALM: 22

Installation du logiciel de navigation

• Appuyez sur la touche NAVI.
• Insérez le CD de navigation - le logiciel du système de navigation est installé.
• Une fois le logiciel de navigation installé, l'affichage ci-contre apparait. L'appareil vous invite alors à seLECTIONner une langue.
• Sélectionnez la langue avec le bouton rotatif droit . Appuyez sur ce bouton pour valider votre sélection.

Pour certaines langues, vous pouvezCHOISIR entre une voix masculine et une voix féminine.

Délectionnez la voix avec le bouton rotatif droit ●. Appuyez sur ce bouton pour valider votre sélection et installer la voix.

Une fois l'installation effectuee, le menu ci-contre s'affiche. Appuyez sur le bouton rotatif droit pour valider.

Vous pouvez modifier la langue ultérieurement en suivant selon la description du manuel d'utilisation.

NAVIGATION EST ACTIVEE!
RESPECTER LE CODE DE LA ROUTE

LANGUE EST

INSTALLED

PRESSOR OK

Calibrage

Après la première mise en route, il est nécessaire d'effectuer un parcours de calibrage. Au cours de ce parcours, le signal de vitesse (GAL) et le capteur gyroscope sont automatiquement adaptés aux données spécifique du vehicule et à la position de montage de l'appareil. La distance à parcourir dépend du type de vehicule et des caractéristiques locales.

Le système de navigation n'est pré à fonctionner qu'une fois ce parcours de calibrage terminé! Le menu principal de navigation s'affiche. Ce n'est qu'après un parcours plus long que l'appareil atteint sa précision optimale.

• Une fois l'installation de la langue effectuee, l'affichage ci-contre apparait.

Il est possible que la réception GPS soit moins bonne si la position du vehicule a changé ou si le vehicule se trouve à l'ombre. Dans ce cas, l'affichage ci-contre apparait.

Pour le parcours de calibrage, la réception GPS doit être suffisante. Elle doit au moins correspondre à 2-D FIX. Si la réception est de 3-D, le calibrage s'effectue plus rapidement. Cependant, un signal GPS (2-D FIX) moins précis n'afecte pas la qualité du calibrage, mais le calibrage doit alors être effectué sur un plus long parcours et il prend plus de temps.

Si le message COURSE CALIBRAGE PEUT COMMENCER! n'appa-

COURSE CALIBRAGE PEUT COMMENCER! ROUE:3451,6YRO:30,SAT:4 54'49'14N 11'38'34E

SUP, ATTENDEZ RECEPTION DE GPS!
COURSE CALIBRAGE IMPOSSIBLE
27.10.2003 10:22 1-D FIX

raift pas, même après un certain temps d'attente, contrôle à nouveau les conditions de réception GPS ( comme décrit dans la section mode services, paragraphe Contrôle du fonctionnement de l'antenne GPS (GPSINFO)318).

Dès que le message COURSE CALIBRAGE PEUT COMMENCER! apparait, le parcours de calibrage peut commencer.

Il est possible d'effectuer un parcours de calibrage même dans des régions non numériées. Il n'est pasforcément nécessaire de charger le CD de navigation après avoir installé le logiciel de navigation. Si le CD de navigation n'est pas charge, l'appareil n'affiche pas l'endroit où se trouve le vehicule.

Le parcours de calibrage doit impérativement composer un trajet en ligne droite sur 200 à 300 mètres, suivi d'un braquage d'un angle d'au moins 60 degrés, puis un nouveau trajet en ligne droite sur 200 à 300 mètres suivi d'un nouveau braquage.

Peu imports dans qu'elle direction vous effectuez le braquage. Si la configuration routière ne vous permet pas d'effectuer un tel parcours, ou si vous reception GPS n'est toujours pas optimale, cela n'affecte pas la qualite du calibrage, mais cette operation prend alors plus de temps et doit etreffectue sur un plus long parcours.

Si vous éteignez l'appareil pendant le parcours de calibrage, un message vous demande d'installer de nouveau la langue lorsque vous remettez l'appareil en marche. Vous pouvez éviter une nouvelle installation en appuyant sur la touche NAVI.

Le calibrage a ete effectue correctement lorsque le menu principal de navigation s'affiche.
- Réglez l'heure en vous reportant aux indications de la section « Réglages du système » du manuel d'utilisation afin que le système de navigation vous donne des informations fiables en cas de guidage sur un trajet dont le guidage dépend de l'heure.

Mode services

En mode services, vous pouvez contrôler différentes fonctions en détail et modifier le calibrage.

• Allumer l'appareil (voir manuel d'utilisation) Saisir le code (voir manuel d'utilisation)
• Si l'appareil a déjà été calibré, appuyez sur la touche NAVI pour selectionner le menu principal de navigation.
  Si l'appareil n'est pas calibré, procédez selon la description donnée ci-après.
• Appuyez de nouveau sur la touche NAVI pour acceder aux régles du système.
• Appuyez sur les touches multifonctions 3 et maintenez-les en-foncées. Appuyez ensuite sur la touche multifonction 5. Le mode services s'affiche.

DEST. MEMORISEES
ENTRER ADRESSE
DEST. PARTIC.

DEST. MEMORISEES
ENTRER ADRESSE
DEST. PARTIC.

HEURE MEMORISER POSITI JEUX

En mode services, vous pouvez selectionner les fonctions suivantes :

GPS-INFO - Test de fonctionnement du GPS
CALIBRAGE - Fonction de suppression ou d'allocation d'un calibrage
COURSE CALIBRAGE - Affichage pour le parcours de calibrage
TEST DU MODULE - Test des composants internes
SENSEURS - Test de fonctionnement des capteurs
TESTE BANDE SONORE - Test du message vocal
- DEMO - Réglage du mode démo
VERSION - La version du CD de navigation s'affiche

Selectionnez l'entrée souhaitatione (en majuscules) en tournant le bouton rotatif droit et validez en appuyant sur le bouton.

Contrôle du fonctionnement de l'antenne GPS (GPS-INFO)

En mode services, Sélectionnez GPS-INFO avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

En cas de fonctionnement et de réception GPS corrects, l'appareil indique le nombre de satellites capés (p. ex. 3), la date et l'heure (p. ex.

1. 12.0309:57:01) ainsi que la maniere actuellément disponible pour déterminer la position du vehicule.

Pour un calibrage rapide et correct, il est nécessaire d'avoir au moins FIX 2D. Il est possible qu'il faille un certain temps avant que cette valeur soit atteinte (ne déplacez pas le vehicule pendant ce temps).

Pour quitter le test GPS, appuyez sur la touche NAVI. Vous revenez ainsi au mode services.

VERSION

GPS-INFO

CALIBRAGE

VERSION

GPS-INFO

CALIBRAGE

17.12.03 09:57:01

FIX 4D X: 5104905 H:343m

PD 1.9 Y: 29327722 SAT: 3/9

Modification du calibrage (CALIBRAGE)

Effacement du calibrage :

Si le système de navigation a été démontré et remonté dans un autre vehicule, il est nécessaire d'effectuer un calibrage. Les données actuelles de calibrage doivent alors impérativement être effacées.

En mode services, Sélectionnez CALIBRAGE avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

Selectionnez EFFACER avec le bouton rotatif droit ● et appuyez sur le bouton pour valider. Le calibrage est effacé et vous revenez au mode services.

Allocation d'un calibrage :

N'effectuez l'allocation d'un calibrage que si vous connaissiez les valeurs à entrer. Si vous entrez des valeurs erronées, l'appareil ne peut pas calculer correctement le parcours.

Il est possible d'effectuer l'allocation d'un calibrage.

En mode services, Sélectionnez CALIBRAGE avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

Selectionnez MODIFIER avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

Vou puez selectionner l'angle de rotation de l'appareil en tournant le bouton rotatif droit et appuyer sur le bouton pour valider.

GPS-INFO

CALIBRAGE

COURSE CALIBRAGE

NE PAS EFFACER

EFFACER

MODIFIER

GPS-INFO

CALIBRAGE

COURSE CALIBRAGE

EFFACER

MODIFIER

NE PAs EFFACER

ANGLE HORIZONTAL DU POSTE

+0

La rotation de l'appareil correspond à une rotation horizontale. Une valeur positive correspond à une rotation de la façon de l'appareil vers le conducteur (direction à gauche).

You pouvez maintainant selectionner l'inclinaison de l'appareil en tournant le bouton rotatif droit et en appuyant sur le bouton pour valider.

L'inclinaison de l'appareil correspond à une inclinaison verticalie. Une valeur positive correspond à une inclinaison de la façade de l'appareil vers le haut.

Vous pouvez ensuite seLECTIONner le nombre d'impulsions de roue par tour de roue (si vous le connaissiez) en tournant le bouton rotatif droit et en appuyant sur le bouton pour valider.

Si vous ne connaissiez pas le nombre d'impulsions par tour de roue, Sélectionnez INCONNU. Il est alors impossible d'entrée des données relatives aux pneus.

Les données que vous avez entrées précédemment s'affichent à nouveau. Si elles sont correctes, appuyez sur le bouton rotatif droit

Si vous souhaitez les modifier, Sélectionnez MODIFIER en tournant le bouton rotatif droit ● et appuyez sur le bouton pour valider. Vous pouvez à nouveau entraîre les valeurs.

Si vous avez validé les valeurs que vous avez entreés, vous pouze alors entre les données relatives aux pneus ou demarrer l'autocalibrage.

Pour entrer les données relatives aux pneus, Sélectionnez ENTRER LES VALEURS DES PNEUS en tournant le bouton rotatif droit ● et validez en appuyant sur le bouton.

INCLINAISON DU POSTE +0

IMPULSIONS DE LA ROUE INCONNUES

HORI: +0 INCL: 25 IMP: 48
MODIFIER

COMMENCER AUTO-CALIBRATION ENTRER LES VALEURS DES PNEUS

Entrez la taille de vos pneus avec le bouton rotatif droit et validez en appuyant sur le bouton pendant plus de 2 secondes.

La dette « R » ne peut pas être saisie. Vous devez entra 3 chiffres avant et après les barres obliques. Les chiffres manquants doivent être replacés par un « 0 »

Exemple :

Mention sur la carte grise : 185/55R15 81T

Saisie dans 1'appareil : 185/055/015

Selectionnez ensuite l'épaissur approximative du profil en tournant le bouton rotatif droit : PROFIL NEUF ou PROFIL USAGE.

Validez en appuyant sur le bouton rotatif droit

Les données que vous avez entrees precedemment s'affichent à nouveau. Si elles sont correctes, appuyez sur le bouton rotatif droit

Si vous souhaitez les modifier, Sélectionné MODIFIER en tournant le bouton rotatif droit ● et appuyez sur le bouton pour valider. Vous pouvez à nouveau entraîre les valeurs.

Après validation des données des pneus ou du point précédent, l'affiche ci-contre COMMENCER AUTO-CALIBRATION s'affiche.

Peu après, le système passae au menu principal de navigation ou vous in-. vite a effectuer un parcours de calibrage.

L'appareil a maintainant atteint le statut de calibration 2, mais pour une précision optimale, il doit encore atteindre le statut de calibration 3.

ENTREE DES PNEUS: DIMENSION PNEUS: 5 0123456789

PROFIL NEUF ( >5MM)

PROFIL USAGE (<= 5MM)

185/055/015, NEUF

MODIFIER

ENTREE TERMINE

VALEURS PRISES

PRESSOR OK

Statut du parcours de calibrage (COURSE CALIBRAGE)

En mode services, Sélectionnez COURSE CALIBRAGE avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

L'appareil affiche le statut de calibrage (p. ex. STATU: 2) et la manière de déterminer la position du vehicule (p. ex. 3D). Une fois le calibrage réussi, la rue actuellément parcours e s'affiche à la place de ROUE et ARRIE (si cette rue est numériisée).

Contrôle des composants du système (TEST DU MODULE)

Un programme de contrôle permet de tester automatiquement les composants internes du système de navigation.

En mode services, Sélectionnez TEST DU MODULE avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

Si OK s'affiche, appuyez sur la touche NAVI. Vous revenez ainsi au mode services.

Contrôle du fonctionnement du signal GAL, du signal de feu de ré-cul, des capteurs internes de l'appareil (SENSEURS)

• En mode services, Sélectionnéz SENSEURS avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.
  Pour contrôle le fonctionnement du signal GAL, avancez ou reculez le vehicule sur quelques metres.

La valeur indiquée après ROUE doit augmenter (meme a faible vitesse).

La valeur indiquée après ROUE ne doit pas augmenter au ralenti ou à l'accelération.

STATU:1 3D-FIX ROUE:4567ARRIE:1 X:5105287Y:9329742 SAT:6/9

Pour contrôler le fonctionnement du signal de feu de recul, passes la marche arrière.

Le nombre indiqué après ARRIE doit passer de 0 à 1 (1 à 0).

Pour contrôler les capteurs internes de l'appareil, conduizez dans un virage.

Les valeurs indiquées après et doivent changer.

Pour quitter le test des capteurs, appuyez sur la touche NAVI. Vous revenez ainsi au mode services.

Test de la voix (TEST BANDE SONORE)

Un programme de contrôle permet de tester les messages vocaux.

• En mode services, Sélectionnez TEST BANDE SONORE avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

Vouventendez alors le message « Veuillez insérer le CD de navigation »

Vous pouvez faire répéter le message en appuyant sur le bouton rotatif droit .

À la fin du test, appuyez sur la touche NAVI. L'appareil revient en mode services.

Mode démo (DEMO)

Le mode démo a été concu à des fins de presentation. Un lieu fixe est prédéfini dans l'appareil (Hamburg, Werderstrasse).

• En mode services, Sélectionnez DEMO avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.
  Appuyez brièvement sur le bouton rotatif droit ● pour sélectionner MARCHE ou ARRET. Appuyez longuement sur le bouton rotatif droit ● pour valider.
• Il est maintainant possible d'entrée une destination, comme décrit dans le manuel d'utilisation.

Pour arrêter le mode démo, Sélectionnez ARRET avec le bouton rotatif droit ● et appuyez sur le bouton pour valider.

MODE DEMO

MARCHE / ARRET

Connexions

Chambre de raccordement A

1 Signal de vitesse (GAL)
2 Signal du feu de recul
3 Télephone - mise en sourdine / déverrouillage
4 Plus permanent (borne 30)
5 Sortie de commande pour antenna automatique/ amplificateur
6 Eclairage (borne 58)
7 Plus connecté (borne 15)
8 Masse (borne 31)

Chambre de raccordement B

1 Haut-parleurarriere droit+
2 Haut-parleur arrriere droit -
3 Haut-parleur avant droit +
4 Haut-parleur avant droit -
5 Haut-parleur avant gauche +
6 Haut-parleur avant gauche -
7 Haut-parleur arrriere gauche +
8 Haut-parleurarrieregauge-

Chambre de raccordement C1

1 Sortie de ligne arrête gauche
2 Sortie deligne arriere droite
3 Masse B.F.
4 Sortie de ligne avant gauche
5 Sortie de ligne avant droite
6 Sortie de ligne caisson de basse

Chambre de raccordement C2

7-12 Raccordement spécifique pour le changeur de CD Becker

Chambre de raccordement C3

13 Entrée téléphone B.F.
14 Entrée masse téléphone
15-17 Raccordement spécifique pour le changeur de CD Becker
18 CD masse B.F. (AUX)
19 CD masse B.F. gauche (AUX)
20 CD B.F. droit (AUX)
