Type de produit	Autoradio avec navigation GPS
Marque	BECKER
Modèle	7802 DTM UPDATECD1 3
Format	1 DIN
Alimentation	12 V DC (véhicule)
Poids	Environ 1,5 kg
Dimensions	Environ 180 x 50 x 160 mm
Fonctions principales	Navigation GPS sur CD (2 CD : Europe Nord et Sud), radio FM/AM, lecteur CD, TMC (Traffic Message Channel), guidage dynamique, affichage des limitations de vitesse, saisie par code postal ou coordonnées, informations routières TP
Écran	Affichage monochrome ou couleur (non spécifié)
Entrées/Sorties	Antenne radio, haut-parleurs, entrée AUX (non spécifiée)
Mise à jour	Via CD d'installation 3.x
Navigation	Base de données routières sur CD, guidage avec indication de direction, gestion des rues à sens unique et interdictions
Informations routières	Réception TMC gratuite, affichage des messages, recalcul automatique d'itinéraire
Sécurité	Respecter le code de la route ; la navigation ne remplace pas l'attention du conducteur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Pièces détachées et réparabilité	Consulter un revendeur agréé BECKER pour les pièces de rechange
Informations générales	Notice disponible en téléchargement gratuit ; 12 pages

FOIRE AUX QUESTIONS - 7802 DTM UPDATECD1 3 BECKER

Comment mettre à jour le logiciel de l'autoradio BECKER 7802 DTM UPDATECD1 3 ?

Insérez le CD d'installation 3.x. L'écran affiche un menu. Sélectionnez UPDATE avec le bouton rotatif droit et confirmez. Les logiciels de navigation et de radio sont actualisés. Ne mettez pas le contact et ne bougez pas le véhicule pendant l'opération.

Comment saisir une destination par code postal ?

Dans le menu navigation, sélectionnez CODE POSTAL. Entrez le code postal avec le bouton rotatif. Confirmez en appuyant longtemps (>2s) ou en sélectionnant la coche. Choisissez le lieu dans la liste proposée.

Comment saisir des coordonnées GPS (latitude/longitude) ?

Sélectionnez COORDONNÉES dans le menu. Entrez la latitude puis la longitude (degrés, minutes, secondes, point cardinal). Confirmez chaque saisie. Si les coordonnées sont hors carte, un message s'affiche.

Comment activer l'affichage des limitations de vitesse ?

Dans le menu Configuration du système, réglez la fonction SPEEDLimits. Appuyez brièvement sur le bouton rotatif pour basculer entre MARCHE et ARRÊT. Appuyez longuement pour mémoriser.

Qu'est-ce que la navigation dynamique avec TMC ?

La navigation dynamique utilise les messages TMC (Traffic Message Channel) pour recalculer l'itinéraire en fonction des embouteillages et incidents. Elle est disponible dans certains pays et nécessite que TMC soit activé.

Comment activer le guidage dynamique ?

Dans le menu Itinéraire, sélectionnez ROUTE DYNAM. puis START-RTE. DYN. (uniquement si TMC est activé). Le système recalcule automatiquement l'itinéraire en cas de perturbation.

Comment afficher les messages d'informations routières (TMC) ?

Appuyez sur la touche DTM. Utilisez les touches multifonctions pour afficher la liste complète ou filtrée par impact sur l'itinéraire. Sélectionnez un message pour voir les détails.

Comment activer ou désactiver la fonction TP (Traffic Program) ?

Appuyez sur la touche TP pendant plus de 2 secondes pour activer/désactiver. Dans le menu TP, utilisez la touche multifonction TF pour basculer entre TP on et TP off.

Comment régler une station TP en reprise automatique ou programmation directe ?

En reprise automatique, la station FM écoutée sert de source TP. En programmation directe, appuyez sur Sta dans le menu TP, sélectionnez une autre station TP avec le bouton rotatif. Pour effacer, choisissez AutoSelect..

Que faire si le système demande d'insérer un CD de navigation différent ?

Lors d'un trajet couvrant l'Europe du Nord et du Sud, insérez le CD correspondant (HAV 1 pour le nord). Le système charge les données en mémoire. Vous pouvez continuer le guidage après insertion.

MODE D'EMPLOI 7802 DTM UPDATECD1 3 BECKER

Si vous avez reçu ce mode d'emploi d'actualisation à l'achat d'un nouvel appareil, les fonctions et modifications, décrites à partir de la page 27, sont conçues comme un complément à votre mode d'emploi.

Si vous avez reçu ce mode d'emploi d'actualisation avec un CD d'actualisation, la procédure d'actualisation et les nouvelles fonctions et modifications sont décrites aux pages suivantes.

CD d'installation 3. x

Pour installer le CD 3. X, retirez l'ancien CD et insérez le nouveau CD 3. X.

Rapidement, l'affichage suivant ou un affichage semblable apparait:

Avec le bouton rotatif de droite •, sélectionnez UPDATE et appuyez pour confirmer.

Les logiciels de navigation et de radio sont actualisés.

Une barre de progression s'affiche.

Lors de l'actualisation, ne mettez pas le contact d'allumage et ne bougez pas le véhicule.

Modifications dans le mode navigation

Dans le mode navigation, des modifications ont été effectuées et de nouvelles fonctions ajoutées :

• CD de navigation
• Sélection du lieu de destination via le code postal
• Saisie des coordonnées de la destination
• Activer/Désactiver l'affichage de limitation de vitesse
• Navigation dynamique avec les stations TMC

CD de navigation

Vous disposez de deux CD de navigation accompagnant l'appareil de navigation.

Chaque CD compte une carte routière numérique. Un CD couvre la partie nord de l'Europe (CD n°1) et l'autre la partie sud (CD n°2).

Vous trouverez sur les deux CD le réseau routier complet et tous les centres urbains du nord et du sud de l'Europe numérisée.

Sur le CD de l'Europe du nord, vous trouverez en plus toutes les routes numérisées des pays nordiques. Sur le CD de l'Europe du sud, vous trouverez en plus toutes les routes numérisées des pays du sud.

Dans ces zones détaillées du nord et du sud figurent les autoroutes, les nationales, les départementales et les routes cantonales. Le CD contient des informations détaillées sur toutes les communes et les villes importantes. Dans le cas de villes et de communes de plus petite taille, le CD a pris en compte les routes départementales et cantonales, les routes de passage ainsi que le centre-ville.

Les rues à sens unique, les zones piétonnes, les interdictions de tourner et autres règles du code de la route sont largement prises en compte.

Du fait des modifications régulières opérées sur le réseau routier et dans le code de la route, il est possible que vous constatiez des différences entre les données des CD de navigation et les conditions réelles.

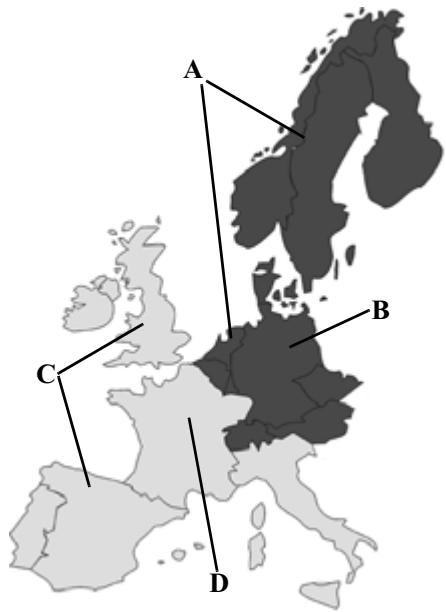

Navigation avec deux CD pour l'europe

A Zone d'Europe du nord avec toutes les routes numérotées B Prenons par exemple une ville / une adresse en Allemagne (CD d'Europe du nord). C Zone d'Europe du sud avec toutes les routes numérotées. D Prenons par exemple une ville / une adresse en France (CD d'Europe du sud).

Si, par exemple, vous pouvez vous laisser guider d'une ville du CD d'Europe du sud (D) vers une ville du CD d'Europe du nord (B), veuillez saisir l'adresse comme vous avez l'habitude de faire. Une fois l'adresse saisie, le système vous demande INTRODUISEZ LE CD HAV 1. Une fois le CD correspondant inséré, indiquez la rue, le numéro de rue ou le centre-ville.

Une fois la recherche lancée, le système charge et enregistre en mémoire les données dont il a besoin.

Remarque: Il est possible d'obtenir une navigation plus efficace pour la Norvège, la Suède, la Finlande et le Danemark en utilisant des données moins précises. Le système de navigation est dispensé de rechercher des informations supplémentaires au sujet des autoroutes, routes nationales, zones de limitation à 30 km/h, voies à sens unique ou d'autres signalisations routières dans la mesure où elles ne sont pas répertoriées sur le CD.

Vous pouvez emprunter toutes les routes, mais un guidage optimal ne peut cependant pas être garanti.

Sélection du lieu de destination via le code postal

Vous pouvez également sélectionner le lieu de destination via le code postal.

CENTRE

CODE POSTAL

COORDONNEES

Pour sélectionner le code postal du lieu de destination, sélectionnez CODE POSTAL avec le bouton rotatif de droite et confirmez votre choix en appuyant sur le bouton.

CODE POSTAL:

013456789....

Avec le bouton rotatif de droite , entrez le code postal du lieu de destination et confirmez en appuyant pendant plus de 2 secondes. Pour confirmer, il est également possible de sélectionner la coche et d'appuyer brièvement sur le bouton rotatif de droite .

S'affiche alors le code postal affecté au lieu ou, si plusieurs lieux correspondent au même code postal, la liste de ces lieux.

Sélectionnez le lieu avec le bouton rotatif de droite et confirmez en appuyant.

Si plus de 9 lieux correspondent au même code postal, un menu de saisie du lieu s'affiche au lieu de la liste susmentionnée. Saisissez le nom du lieu en suivant les instructions de la rubrique "Saisie de la destination".

La saisie passe à la rue ou au centre. Si plus aucune rue ne peut être sélectionnée, ou si le centre seul peut être sélectionné dans le lieu saisi, le système passe directement au menu route.

Saisie des coordonnées de la destination

Si vous connaissez les coordonnées géographiques d'une destination (latitude et longitude), vous pouvez les saisir afin de démarrer le guidage vers ce point.

CODE POSTAL

COORDONNEES

ALLELMAGNE

Pour ce faire, sélectionnez COORDONNEES en faisant tourner le bouton rotatif droit et validez votre sélection en appuyant sur le bouton.

LATITUDE:

013456789.

Indiquez la latitude de la destination avec le bouton rotatif droit . Les valeurs sont indiquées en degrés, minutes et secondes avec un point cardinal, par exemple 11^38^34^. Appuyez plus de 2 secondes sur le bouton rotatif droit

pour valider votre sélection. Pour valider, il est également possible de sélectionner la coche et d'appuyer brièvement sur le bouton rotatif droit.

Indiquez la longitude de la destination avec le bouton rotatif droit comme indiqué précédemment.

Appuyez plus de 2 secondes sur le bouton rotatif droit pour valider votre sélection. Pour valider, il est également possible de sélectionner la coche et d'appuyer brièvement sur le bouton rotatif de droite.

Remarque: Lorsque les coordonnées saisies se situent hors de la carte numérique, le système envoie un message correspondant. Vous ne pouvez pas lancer le guidage vers une destination située hors de la carte numérique.

Le système vous demande ensuite de donner un nom aux coordonnées saisies.

Saisissez un nom comme indiqué à la rubrique « Enregistrer la destination saisie dans la mémoire des destinations »

Vous passez ensuite au menu Itinéraire.

Vous pouvez maintenant démarrer le guidage.

Activer/désactiver l'affichage de limitation de vitesse

Lorsque la fonction Limitation de vitesse est activée, le système vous informe, pendant le guidage, de la limitation de vitesse de la portion de route sur laquelle vous roulez (lorsqu'il dispose des données correspondantes).

Attention

Risque d'accident

Vous devez dans tous les cas respecter le code de la route. Les panneaux de signalisation restent valables dans tous les cas. Il est possible que la limitation de vitesse indiquée par le système de navigation soit erronée. C'est au conducteur de décider de la marche à suivre et s'il veut ou non tenir compte des informations données par le système. Toute indication erronée du système de navigation n'entraîne en rien la responsabilité du constructeur ou du vendeur.

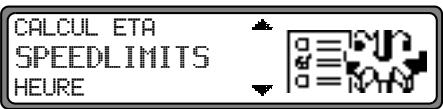

Dans le menu Configuration du système, régalez la fonction SPEEDDLimits et validez.

Appuyez brièvement sur le bouton rotatif de droite pour

commuter entre Limitation de vitesse MARCHE et ARRET.

En appuyant plus longtemps sur le bouton rotatif de droite, vous pouvez mémoriser le réglage souhaité.

Lorsque vous roulez avec l'affichage de limitation de vitesse activée sur une route à limitation de vitesse et si cette limitation est enregistrée sur le CD de navigation, le symbole correspondant et la limitation de vitesse apparaissent dans l'écran à droite.

La distance jusqu'au point suivant, au prochain changement de direction par exemple, est indiquée sous la petite flèche de navigation.

Pour les trajets avec limitations de vitesse dynamiques (selon le temps, l'heure etc.), cette limitation est indiquée par un symbole portant l'inscription =, ou par une vitesse avec un trait de soulignement (p. ex. : "80").

Remarque : Ces informations ne figurent pas sur le CD de navigation du fait de la "validité-temporaire" de ces informations, pour les zones de travaux par ex.

Navigation dynamique avec TMC

Remarque: Le guidage dynamique n'est pas disponible dans tous les pays.

Pour utiliser la navigation dynamique ou les fonctions décrites ci-dessous, TMC doit être activé, comme indiqué dans la section "Activer/désactiver le mode TMC" page 36.

En cas de calcul d'itinéraire quand le guidage dynamique est activé, il est possible que le système de navigation vous demande d'insérer le CD de navigation (s'il ne l'est pas déjà).

Autrique : les positions et event-codes ont été mises à disposition par l'ASFINAG et le BMVIT.

Qu'est-ce que le guidage dynamique?

Avec le guidage dynamique, l'itinéraire est calculé en tenant compte des messages d'informations routières actuels.

Les messages d'informations routières sont émis par une station de radiodiffusion TMC, en plus du programme radio, et reçus et analysés par le système de navigation. La réception des messages d'informations routières est gratuite.

Remarque: Étant donné que les messages d'informations routières sont émis par une station de radiodiffusion TMC, nous ne pouvons pas garantir des informations complètes et correctes.

Activation du guidage dynamique

Dans le menu itinéraire, vous pouvez lancer le guidage dynamique en sélectionnant START-RTE. DYN.

Remarque : Cette option n'est disponible que si TMC est activé. Voir "Activer/désactiver le mode TMC" page 36.

MEMORISER DEST.

START-RTE. DYN.

NO. MAISON

Si START-RTE. DYN. ne s'affiche pas aussitôt (affichage START-R. RAPIDE ou START-R. COURTE), sélectionnez ROUTE DYNAM. avec le réglage des paramètres d'itinéraire.

ROUTECOURTE

ROUTE DYNAM.

ROUTE RAPIDE

Après avoir confirmé ROUTE DYNAM. avec le bouton rotatif de droite • puis START-RTE. DYN., le guidage dynamique est activé.

Remarque: Quand le guidage dynamique est activé, les itinéraires sont calculés avec l'option "itinéraire rapide".

Quand le guidage dynamique est activé, le système contrôle constamment si des messages, pouvant influer sur l'itinéraire calculé, arrivent. Le calcul de l'itinéraire se fait alors en tenant compte des messages d'informations routières actuels avec l'option "Itinéraire rapide". Si le contrôle détecte qu'une information routière a une influence sur l'itinéraire choisi, l'appareil calcule automatiquement un nouvel itinéraire.

NEW ROUTE s'affiche alors. Le message vocal "L'itinéraire est recalculé sur la base des messages d'informations routières actuels" est également activé.

Le symbole iS s'affiche de manière inversée.

Remarque: Si aucune station TMC ne peut être détectée, le message A PRESENT RECEPTION DE TMC N'EST PAS POSSIBLE s'affiche. Au bout de peu de temps, l'affichage revient au mode de guidage.

Quand une station TMC n'a pas pu etre trouvée au bout de 10 minutes, A PRESENT RECEPTEON DE TMC N'EST PAS POSSIBLE s'affiche et un signal sonore retentit.

Votre système de navigation peut recevoir des informations TMC, qu'une station TMC soit activée ou non. Cependant, nous vous conseillons de désirir une station TMC pour garan-

garantir une réception optimale des informations TMC. Une station TMC, en mode radio (FM), est reconnaissable au sigle TMC. Voir “Affichage des stations TMC captées” page 37.

Affichage des informations routières

Les messages d'informations routières actuels peuvent être affichés sous forme de texte.

Pour appeler le menu DTM, appuyez sur la touche

DTM

A7 Schnelsen Nord Quiqborn A24 Echanseur Eidelstedt

Appuyez sur la touche multifonctionnelle, pour afficher une liste de toutes les informations routières actuellement disponibles.

Appuyez sur la touche multifonctionnelle i, pour afficher la liste des informations routières actuelles ayant une influence sur l'itinéraire calculé.

Remarque: Si aucune information routière n'est disponible, le message AUCUNE INFORMATION ROUTIERE RECUE s'affiche.

Dans la liste des informations routières actuellement disponibles, vous pouvez également appeler les informations détaillées correspondant à chaque message.

A7 Schnelsen Nord Quiaborn

A7 Raccord Othmarschen

A24 Echangeur Eidelstedt

Les flèches de défilement dans le bord droit de l'écran indiquent que d'autres informations routières peuvent être sélectionnées.

Sélectionnez le lieu en tournant le bouton rotatif de droite et confirmez en appuyant

Après confirmation de la sélection des informations routières souhaitées, celles-ci s'affichent intégralement. Un message d'informations routières typique est composé comme suit :

• numéro d'autoroute ou de route nationale
• direction approximative indication de ville ou de direction détaillée
• événement
• cause lorsqu'elle est connue

A7 Raccord Othmarschen - Raccord Heinfeld Ralentissement sur 12 Km

Si des flèches de défilement apparaissent dans le bord droit de l'écran, plus de 3 lignes sont utilisées pour l'affichage des messages d'informations routières.

En appuyant sur la touche NAV vous revenez à la liste des informations routières actuelles.

Modifications dans le mode radio

Le mode radio a été modifié comme suit :

• Manipulation du mode Informations routières (TP) modifiée
• Activer/désactiver le mode TMC
• Affichage des stations TMC captées

Programme des messages d'informations routières TP (traffic program)

Si une station, dotée de la fonction RDS-Diversity, diffuse des messages d'informations routières TP, il est possible d'interrrompre le mode CD, CDC/AUX, AM, FM, GO et OC, ou la mise en sourdine, pour diffuser le message d'informations routières. Il est, en outre, possible d'écouter une station FM et de recevoir les messages d'informations routières d'une autre station FM.

Il y a deux manières de régler une station diffusant des messages d'informations routières :

• Reprise automatique
• Programmation directe

Dans le cas de la reprise automatique, c'est toujours la station FM actuellement écoutée qui est reprise comme station diffusant des messages d'informations routières. Si la station FM réglée ne peut pas être captée, ou s'il s'agit d'une station ne diffusant pas des messages d'informations routières, l'autoradio cherche une autre station diffusant des messages d'informations routières selon des critères définis.

Dans le cas de la programmation directe, il est possible de programmer une station diffusant des messages d'informations routières ne correspondant pas à la station FM écoutée. Il est donc, par exemple, possible d'écouter une station FM déterminée et de recevoir les messages d'informations routières d'une autre station FM.

Si la station diffusant des messages d'informations routières ne peut plus être captée, le mode de reprise automatique est activé jusqu'à ce que la station diffusant des messages d'informations routières puisse de nouveau être captée.

Lorsque le système a détecté une station TP, cette fonction est indiquée à l'écran par TP.

Lorsque le mode TP est activé, un en vidéo inversée indique que les informations routières sont activées.

Activer/quitter le menu TP

Pour activer : appuyez sur la touche TP (les informations routières sont ignorées).

Appuyez sur la touche multifonctionnelle TF. Pour quitter ce menu : appuyez sur la touche TP ou le menu TP s'arrête de lui-même si vous n'effectuez aucune opération dans les 8 secondes qui suivent.

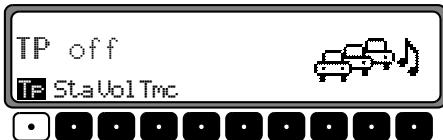

Activer/désactiver le programme des messages d'informations routières TP (traffic program)

Vous pouvez désactiver la fonction TP dans tous les modes de fonctionnement et gammes d'ondes en appuyant sur la touche TP pendant plus de 2 secondes.

Vous pouvez également activer et désactiver TP dans le menu TP.

Pour activer TP dans le menu TP: appuyez plusieurs fois sur la touche multifonctionnelle TF jusqu'à ce que TP on s'affiche.

Pour désactiver TP dans le menu TP ff s'affiche.

Lorsque l'appareil repasse en mode d'affichage normal, la fonction TP est désactivée.

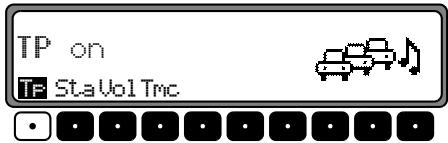

Régler la reprise automatique

Vous pouvez activer la fonction de reprise automatique dans tous les modes de fonctionnement et gammes d'ondes en appuyant sur la touche TP pendant plus de 2 secondes.

Pour activer la reprise automatique en mode TP, appuyez plusieurs fois sur la touche TP jusqu'à ce que TP on s'affiche.

Remarque: Si une station TP a déjà été programmée, celle-ci est sélectionnée pour servir de station TP.

Régler/supprimer la programmation directe

Activez le menu TP.

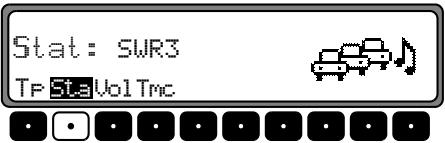

Pour régler : appuyez sur la touche multifonctionnelle Sta.

Sélectionnez la station TP souhaitée en utilisant le bouton rotatif droit •. Si vous n'effectuez aucune opération, la station sélectionnée s'affiche quelques secondes plus tard.

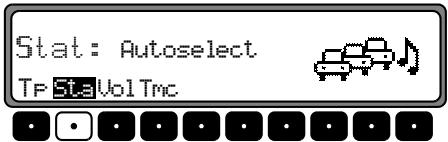

Pour effacer : appuyez sur la touche Sta.

Sélectionnez HutoSelect. avec le bouton rotatif de droite et confirmez en appuyant sur ce même bouton. Si vous n'effectuez aucune opération, la programmation est supprimée quelques secondes plus tard.

Quittez le menu TP.

Remarque : Pour de plus amples informations, reportez-vous à “Navigation dynamique avec TMC” page 31.

Activez le menu TP.

Pour activer :

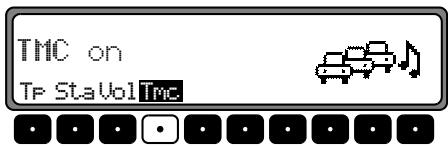

appuyez plusieurs fois sur la touche TMC jusqu'à ce que TMC on s'affiche.

Pour désactiver :

Appuyez plusieurs fois sur la touche TMC jusqu'à ce que TMC OFF s'affiche.

Remarque: Vous ne pouvez pas sélectionner des fonctions dynamiques de navigation (route dynamique, informations sur le traffic).

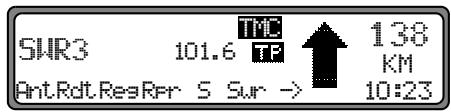

Affichage des stations TMC captées

Lorsque le système peut capter une station TMC et lorsque TMC a été activée comme indiqué sous “Activer/désactiver le mode TMC” page 36, elle est alors indiquée à l'écran par l'abréviation TMC. Les informations TMC sont alors reçues et analysées par le système de navigation. Ces messages d'informations routières sont Gratuits.
