ML300, ML500 - Projecteurs portables OPTOMA - Notice d'utilisation et mode d'emploi gratuit

Marque	OPTOMA
Modèle	ML300, ML500
Type de produit	Projecteur portable
Résolution native	1280 x 800 pixels (max)
Source lumineuse	DEL (Light Emitting Diode)
Alimentation	Adaptateur secteur (entrée CA), entrée CC
Connectivité	HDMI, VGA, AV composite, USB Type A, Micro USB, MicroSD, sortie audio, WiFi (optionnel via dongle)
Haut-parleur intégré	Oui
Formats photo supportés	JPEG, BMP
Formats audio supportés	MP3, AAC, PCM, ADPCM, WMA
Formats vidéo supportés	MPEG1, H.264, MPEG4, Xvid, MJPEG, Sorenson Spark
Formats document supportés	Word (.doc/.docx), Excel (.xls/.xlsx), PowerPoint (.ppt/.pptx), PDF, Texte (.txt)
Correction trapèze	Manuelle et automatique
Affichage 3D	Oui (via HDMI, DLP-LINK)
Mise au point	Manuelle (bague de mise au point)
Télécommande	Incluse (avec piles)
Langues du menu	Multilingue (français, anglais, allemand, etc.)
Voyant DEL	Rouge en veille, éteint en fonctionnement
Température de fonctionnement	5 °C à 35 °C
Accessoires inclus	Cordon d'alimentation CA, adaptateur secteur, câble Micro USB, télécommande avec pile, câble AV, câble VGA, valise de transport
Accessoires optionnels	Câble mini HDMI, dongle WiFi, trépied
Nettoyage	Chiffon sec; éteindre l'appareil avant nettoyage
Sécurité	Ne pas obstruer les ouvertures de ventilation; ne pas exposer à l'eau ou à l'humidité
Réparabilité	Confier toute réparation à un personnel qualifié; ne pas ouvrir le boîtier

FOIRE AUX QUESTIONS - ML300, ML500 OPTOMA

Comment allumer le projecteur ?

Branchez l'adaptateur secteur, puis appuyez sur le bouton Marche situé sur le projecteur. Le voyant DEL rouge clignote en veille et s'éteint lorsque le projecteur est allumé.

Pourquoi l'image est floue ?

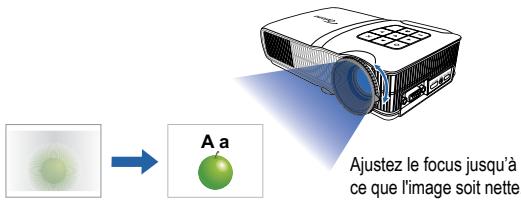

Tournez la bague de mise au point (objectif) pour ajuster la netteté. Vérifiez aussi que la distance de projection est comprise entre 0,5 et 5,8 mètres (voir le tableau des distances dans la notice).

Comment connecter un ordinateur au projecteur ?

Utilisez un câble VGA ou HDMI pour connecter l'ordinateur au projecteur. Vous pouvez aussi utiliser le câble Micro USB fourni pour un affichage USB (nécessite d'installer le logiciel sur PC). Le projecteur détecte automatiquement la source.

Comment lire une vidéo depuis une carte microSD ?

Insérez la carte microSD (contacts dorés vers le bas) dans la fente prévue. Dans le menu Accueil, sélectionnez Vidéo, puis choisissez la source de données carte microSD. Naviguez et sélectionnez le fichier à lire.

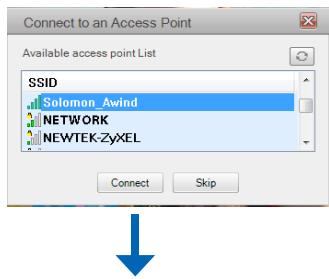

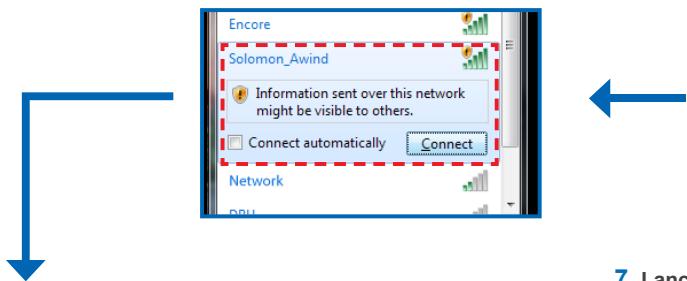

Comment utiliser la fonction Wi-Fi du projecteur ?

Branchez le dongle Wi-Fi compatible (AboCom WU5205) sur le port USB. Dans le menu Entrée, sélectionnez Affichage Wi-Fi. Sur votre PC, installez le logiciel MirrorOp Sender, connectez-vous au réseau 'Solomon_Awind' et lancez le logiciel.

Comment nettoyer le projecteur ?

Éteignez toujours le projecteur avant tout nettoyage. Utilisez un chiffon sec et doux pour nettoyer le boîtier. N'utilisez pas de produits liquides ou abrasifs.

Que faire si aucune image n'apparaît à l'écran ?

Vérifiez que le cordon d'alimentation est bien branché et que le projecteur est allumé (voyant DEL éteint). Assurez-vous que les câbles de connexion ne sont pas endommagés et que la source d'entrée est correctement sélectionnée (HDMI, VGA, etc.).

Comment régler la correction trapèze ?

Allez dans Réglages > Système > Correction déformation. Vous pouvez choisir Ajustement auto de l'image pour un réglage automatique, ou Trapèze manuel pour ajuster manuellement la déformation de l'image.

Comment mettre à jour le logiciel du projecteur ?

Téléchargez le dernier firmware sur le site OPTOMA et enregistrez-le dans un dossier 'mise à jour' sur une carte microSD. Insérez la carte dans le projecteur, allez dans Réglages > Système > Informations puis sélectionnez Mise à jour. Confirmez et attendez la fin sans toucher aux boutons.

Le projecteur ne produit aucun son, que faire ?

Pendant la lecture, appuyez sur les boutons ▲ ou ▼ pour ajuster le volume. Vérifiez aussi que le volume n'est pas coupé dans les réglages de la source (ordinateur, téléphone).

MODE D'EMPLOI ML300, ML500 OPTOMA

Évitez de regarder ou de faire face directement aux faisceaux du projecteur constamment. Tournez le dos aux faisceaux autant que possible. Un bâton ou un pointeur laser est recommandé pour l'utilisateur afin d'éviter de se trouver au milieu du faisceau. Lorsque le projecteur est utilisé dans une salle de classe, surveillez convenablement les élèves lorsqu'on leur demande de montrer quelque chose sur l'écran. Pour économiser de l'énergie, fermez les rideaux de la pièce pour réduire le niveau de lumière ambiante.

A.2.9.31 BRILLANCE DU BOÎTIER DES APPAREILS PÉRIPHÉRIQUES (15 TH / 22 MEETING AG1 EK1) :

Les spécifications de brillance de boîtier s'appliquent aux appareils périphériques utilisés dans des lieux de travail d'affichage visuel selon BildscharbV. Les appareils périphériques conçus pour l'utilisation à l'extérieur des lieux de travail d'affichage visuel peuvent recevoir une certification GS-Mark si la portée est indiquée dans le manuel de l'utilisateur ainsi que le certificat.

Cela signifie que les mots suivants sont possibles dans les cas où l'utilisation dans le champ visuel n'est pas prévu et lorsque des instructions suffisantes sont fournies dans le manuel de l'utilisateur pour éviter ces cas afin de s'assurer que l'affichage n'est pas affecté.

Mots dans le certificat : "Cet appareil n'est pas conçu pour être utilisé dans le champ visuel direct des lieux de travail d'affichage visuel. Pour éviter de créer des reflets dans les lieux de travail d'affichage visuel, cet appareil ne doit pas être installé directement dans le champ visuel direct."

NOTICES DE RÉGLEMENTATION ET DE SÉCURITÉ

Cet appendice liste les instructions générales concernant ce projecteur.

Avis FCC

Cet appareil a été testé et reconnu conforme aux normes applicables au matériel informatique de Classe B, en vertu de l'article 15 des réglementations de la FCC. Ces normes visent à fournir aux installations résidentielles une protection raisonnable contre les interférences. Cet appareil génère, utilise et peut diffuser des signaux radioélectriques. En outre, s'il n'est pas installé et employé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio.

Quoi qu'il en soit, on ne peut pas garantir que des interférences ne se produiront pas dans certaines installations. Si l'appareil est à l'origine de nuisances vis-à-vis de la réception de la radio ou de la télévision, ce que l'on peut déterminer en l'allumant puis en l'éteignant, il est recommandé à l'utilisateur de prendre une des mesures suivantes pour tenter de remédier à ces interférences :

• Réorientez ou changez l'antenne réceptrice de place.
• Éloignez l'appareil du récepteur.
• Branchez l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le fournisseur ou un technicien radio-télévision expérimenté.

Notice : Câbles blindés

Des câbles blindés doivent être utilisés pour la connexion avec d'autres appareils informatiques afin de conserver la conformité aux normes FCC.

Attention

Les changements ou modifications non expressément approuvés par le fabricant peuvent invalider l'autorité, accordée par la Commission Fédérale des Communications, d'utiliser cet appareil.

Conditions de fonctionnement

Cet appareil est conforme à l'article 15 des règlements de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences nuisibles, et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

Remarque à l'intention des utilisateurs canadiens

Ce produit numérique de classe B est conforme à la norme NMB-003 du Canada.

Déclaration de conformité pour les pays

Dans l'Union européenne

• Directive 2004/108/CE CEM (comprenant les amendements)
• Directive 2006/95/CE concernant la basse tension
• Directive 1999/5/CE R & TTE (si l'appareil dispose de la fonction RF)

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Ne pas obstruer les ouvertures de ventilation. Afin de s'assurer d'un fonctionnement fiable du projecteur et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Par exemple, ne pas placer le projecteur sur une table à café encombrée, un divan, un lit ou autre. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air.
2. Ne pas utiliser ce projecteur à proximité de l'eau ou de l'humidité. Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.
3. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.
4. N'utilisez pas le projecteur dans un endroit directement au soleil.
5. N'utilisez pas le projecteur près d'appareils susceptibles de générer un champ magnétique.
6. N'utilisez pas le projecteur dans un endroit poussiéreux ou sale.
7. Éteignez l'appareil avant tout nettoyage.
8. Éteignez toujours l'appareil avant d'enlever les piles.
9. Enlevez les piles de l'appareil si vous n'allez pas l'utiliser pendant une période prolongée.
10. Assurez-vous que la température ambiante de la pièce est entre 5 et 35 °C.
11. Humidité relative : 5 à 35 °C, 80 % max., sans condensation. N'exposez jamais l'appareil à des températures de plus de +60 °C (+140 °F).
12. La capacité de piles neuves ou de piles qui n'ont pas été utilisées pendant une longue période peut être réduite. Chargez complètement les piles avant la première utilisation.
13. Ne mettez jamais des piles dans votre bouche.
14. Ne touchez jamais les bornes des piles avec un objet métallique.
15. Ne faites jamais tomber, ne jetez pas et ne tordez pas cet appareil.
16. Risque d'explosion si vous le jetez dans un feu.
17. Nettoyez uniquement avec un chiffon sec.
18. Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.
19. Ne pas utiliser l'article s'il est physiquement endommagé ou abîmé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à) : lorsque l'appareil est tombé, le chargeur ou la prise a été endommagé, lorsqu'un liquide a pénétré dans le projecteur, lorsque le projecteur a été exposé à la pluie ou à l'humidité, lorsque quelque chose est tombé dans le projecteur ou a été versé dedans. Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou à d'autres dangers. Veuillez contacter votre revendeur ou un centre de service avant d'envoyer l'appareil pour le faire réparer.
20. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent entraîner un incendie ou un choc électrique.
21. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.
22. Le projecteur ne doit être réparé que par un personnel de dépannage qualifié.
23. Ne touchez pas le projecteur s'il a été utilisé pendant une longue période.
24. ATTENTION : risque d'explosion si le type de batterie utilisé en remplacement est incorrect.
25. Jetez les batteries usagées conformément aux instructions.

MISE AU REBUT DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES USAGÉS

(Valable dans l'ensemble de l'Union Européenne ainsi que dans les pays européens disposant de programmes distincts de collecte des déchets)

Ce symbole appliqué sur tout produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager lorsqu'on vous le met au rebut. Il doit au contraire être remis à un site de collecte agréé pour le recyclage des équipements électriques et électroniques. En veillant à ce que ce produit soit mis au rebut de façon adéquate, vous contribuerez à prévenir les conséquences potentiellement négatives sur l'environnement et sur la santé humaine qui risqueraient de se produire en cas de mise au rebut inappropriée du produit. Le recyclage des matériaux contribuera également à

économiser les ressources naturelles.

Ce symbole n'est valable que dans l'Union Européenne. Si vous souhaitez vous débarrasser de ce produit, veuillez prendre contact avec les autorités locales ou avec votre revendeur et renseignez-vous sur la méthode de mise au rebut correcte.

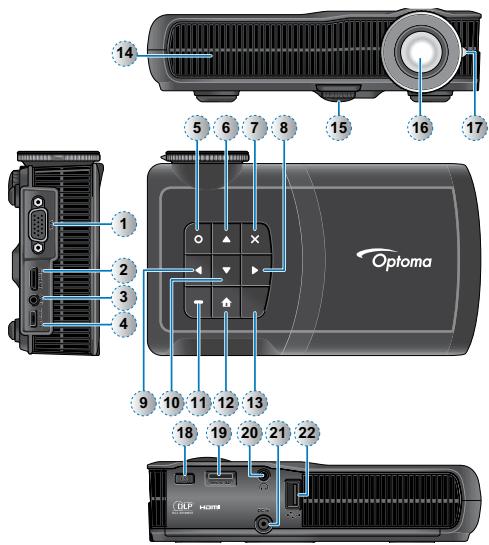

1. Connecteur VGA
2. Mini connecteur HDMI
3. Connecteur d'entrée AV
4. Port Micro USB
5. Bouton OK (O)
6. Bouton Haut (▲)
7. Bouton Annuler / ECH (X)
8. Bouton Droite (▷)
9. Bouton Gauche (◀)
10. Bouton Bas (▼)
11. Voyant DEL
12. Bouton Accueil
13. Récepteur IR
14. Haut-parleur
15. Pied élévateur
16. Objectif
17. Bague de mise au point
18. Bouton Marche (O)
19. Fente carte MicroSD
20. Connecteur sortie audio
21. Entrée CC

Port USB Type A

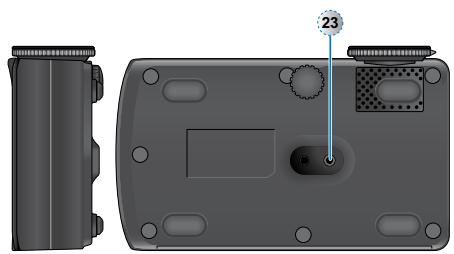

Trou de vis pour trépied

1. Les éléments 5-10 et 12 sont aussi des boutons de fonction. Les fonctions disponibles peuvent varier en fonction du mode sélectionné.

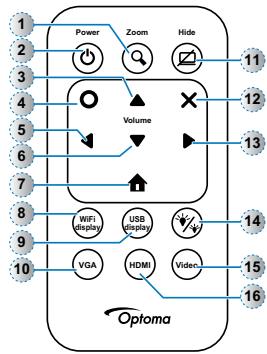

2. Télécommande
3. Bouton Zoom
4. Bouton OK
5. Bouton Gauche
6. Bouton Bas/Volume Moins
7. Bouton Accueil
8. Bouton Affichage WiFi
9. Bouton Affichage USB
10. Bouton VGA
11. Bouton Cacher
12. Bouton Annuler / ECH
13. Bouton Droite
14. Bouton Mode DEL
15. Bouton Video
16. Bouton HDMI

DESCRIPTION DU CONTENU DE LA BOITE

Accessoire standard

1. Cordon d'alimentation CA
2. Adaptateur secteur
3. Câble Micro-USB vers USB Type-A
4. Télécommande et pile
5. Câble AV
6. Câble VGA
7. Valise de transport Accessoires optionnels
8. Câble mini HDMI
9. Dongle WiFi

MARCHE / ARRÊT

1. Branchez l'adaptateur secteur sur la prise d'alimentation CA à l'arrière du projecteur. (①)
2. Branchez la fiche du cordon d'alimentation CA sur l'adaptateur secteur. (②)
3. Branchez la fiche du cordon d'alimentation CA sur une prise de courant. (③) Le voyant DEL rouge clignote en mode veille.
4. Appuyez sur le bouton Marche (6) pour allumer ou éteindre le projecteur. (4)

Le voyant DEL s'éteint lorsque le projecteur est allumé.

La première fois que vous l'allumez, l'écran Langue apparaît.

1. Allez sur la langue désirée.

1. Sélectionnez l'item. (O)

Aa

Le projecteur est équipé d'un pied élévateur pour ajuster la hauteur de l'image projetée.

Pour ajuster la hauteur :

Après quelques secondes, s'il n'y a peu de changement, le projecteur ajuste automatiquement l'affichage de l'image via la fonction Ajustement auto de l'image.

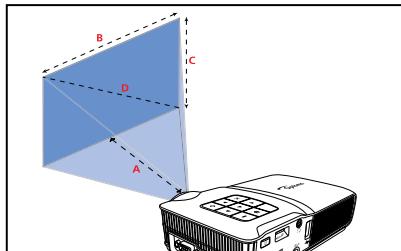

Distance de protection (A)		Dimensions de l'écran - largeur (B)		Dimensions de l'écran - hauteur (C)		Diagonale de l'écran (D)
Metre	pouce	(mm)	(pouce)	(mm)	(pouce)	(mm)	(pouce)
0,5	21,62	366,2	14,4	228,9	9,0	432	17
1,0	38,16	646,2	25,4	403,9	15,9	762	30
1,6	63,60	1077,0	42,4	673,1	26,5	1270	50
1,9	76,32	1292,3	50,9	807,7	31,8	1524	60
2,6	101,76	1723,1	67,8	1077,0	42,4	2032	80
3,2	127,20	2153,9	84,8	1346,2	53,0	2540	100
3,9	152,64	2584,7	101,8	1615,4	63,6	3048	120
4,8	190,80	3230,9	127,2	2019,3	79,5	3810	150
5,8	228,96	3877,0	152,6	2423,2	95,4	4572	180

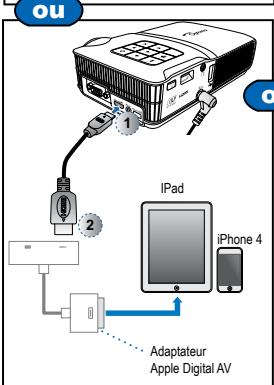

CONNECTEZ LA SOURCE D'ENTRÉE - VGA / HDMI

Connectez l'appareil VGA / HDMI en utilisant un câble approprié. (1)~2) Le projecteur détectera automatiquement la source. Pour plus d'informations, voir "Comment utiliser la source d'entrée externe" à la page 19.

CONNECTER LA SOURCE D'ENTRÉE - ENTRÉE AV COMPOSITE

Connectez la source d'entrée AV. (1)~2)

Le projecteur détectera automatiquement la source. Pour plus d'informations, voir "Comment utiliser la source d'entrée externe" à la page 19.

1. Toutes les autres marques ou noms de produit sont des marques déposées ou des marques commerciales appartenant à leurs propriétaires respectifs.
2. Les câbles de connexion aux appareils de sortie vidéo ne sont pas fournis, veuillez contacter votre revendeur ou Optoma.
3. iPod nano/iPod touch/iPhone/iPod classic (version 5 et ultérieure)
4. Conçu pour l'iPod/l'iPhone/le téléphone portable/le baladeur multimédia avec fonctions de sortie TV. L'utilisation avec des appareils représentant une tension de signal audio > 0,9 Vrms n'est pas recommandée.

CONNECTER UN ORDINATEUR POUR AFFICHAGE USB

Vous pouvez projeter l'affichage d'un ordinateur en utilisant le port microUSB du projecteur.

1. Connectez un ordinateur portable ou un PC en utilisant le câble USB/micro USB fourni.
2. Allumez le projecteur. Voir "Mode d'affichage USB" à la page 24.

Vous pouvez transférer des données sur la mémoire interne du projecteur ou la carte microSD.

1. Connectez un ordinateur portable ou un PC en utilisant le câble USB/micro USB fourni.
2. Allumez le projecteur. Voir "Mode de transfert de données" à la page 24.

L'ordinateur portable/le PC peut seulement détecter la source d'entrée si le projecteur est allumé. La projection va s'interrompre au moment de la connexion.

Par défaut, le projecteur affiche le contenu de la mémoire interne.

Cependant si une carte microSD a été insérée, le projecteur lira en premier le contenu de la carte microSD.

Insérez la carte microSD dans la fente, les contacts dorés vers le bas.

Le projecteur projette les fichiers multimédia directement à partir des sources de données : mémoire interne, carte microSD, ou une source externe (USB).

Pour retirer la carte microSD, enfoncez un peu la carte pour l'éjecter de la fente. - N'enlevez pas la carte microSD lorsque le projecteur est en train de développer une image à partir de la carte SD. Cela peut endommager les données ou la carte. - Supporte les cartes microSD jusqu'à 32 Go. La carte microSD n'est pas incluse dans la boîte.

Le projecteur lit en premier les données sur la clé USB si une est branchée.

Branchez une clé USB sur l'un des ports USB Type A à l'arrière du projecteur.

Supporte les clés USB au format FAT32.

UTILISATION D'UN TRÉPIED

Vissez un trépied standard sur le trou de vis du projecteur.

Le trépied est un accessoire optionnel.

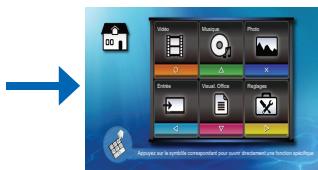

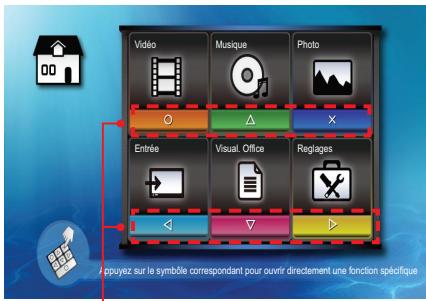

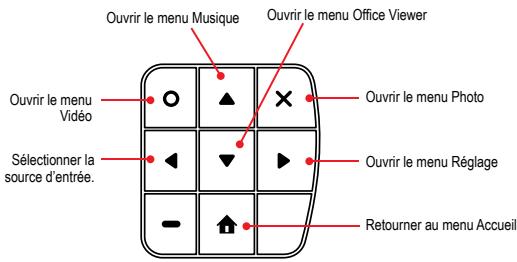

Menu Accueil

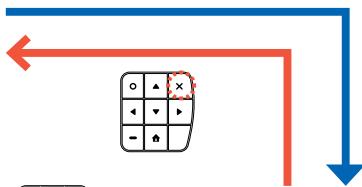

Appuyez sur le bouton correspondant à l'élément du menu que vous pouvez ouvrir. Par exemple, pour ouvrir Vidéo, appuyez sur Ⓞ.

• Appuyez sur le bouton correspondant à l'option désirée.
• Appuyez sur × pour revenir à l'écran précédent.

Un guide des boutons apparaît en bas à gauche dans la plupart des écrans (voir ci-dessous). Les guides disponibles peuvent varier en fonction du mode sélectionné. Appuyez sur le bouton correspondant pour sélectionner une option ou une opération.

Sous-menu

Icône de source de données

Le projecteur lit les sources mémoires dans l'ordre suivant :

Source externe (USB) >> carte microSD >> mémoire interne.

Source externe

Mémoire interne

Carte microSD

Guide des boutons

Appuyez sur le bouton correspondant

pour sélectionner une option ou une opération.

Éléments du sous-menu

Menu Vidéo

Menu Musique

Menu Photo

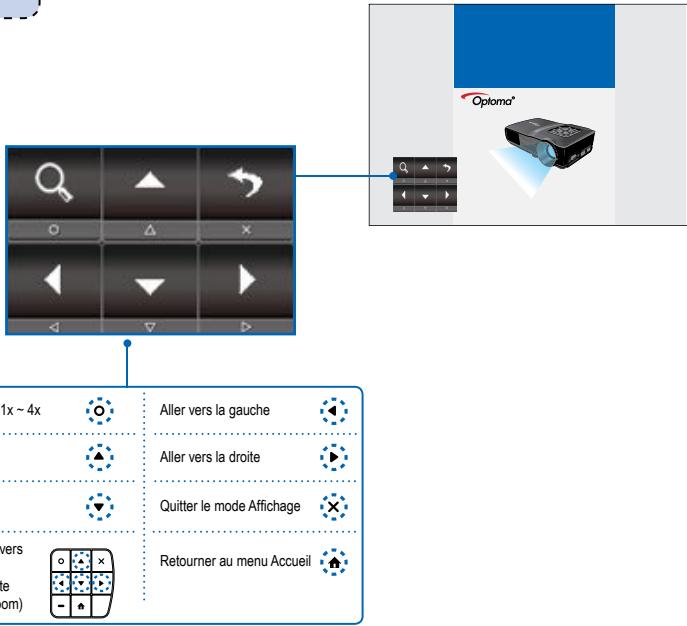

Menu Visionneuse de documents

Menu Entrée

Menu Réglage

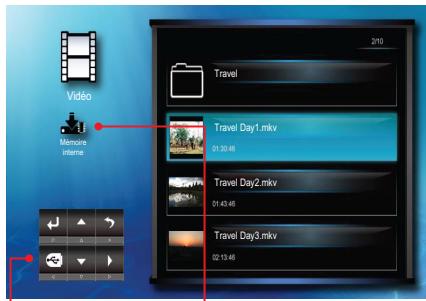

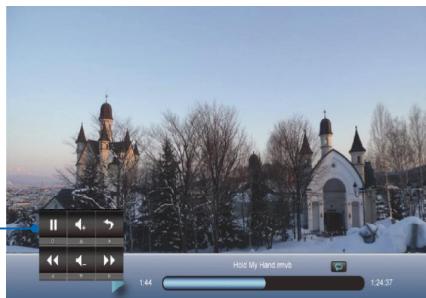

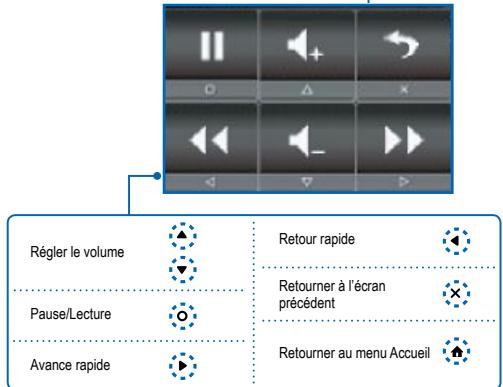

Jouer des vidéos à partir de la mémoire interne, une carte microSD ou une source externe.

Si une source externe (USB) est insérée, la mémoire externe est lue en premier. Si vous voulez lire les données de la carte microSD ou de la mémoire interne, appuyez sur l'écran approprié pour changer la source des données. Voir les étapes suivantes.

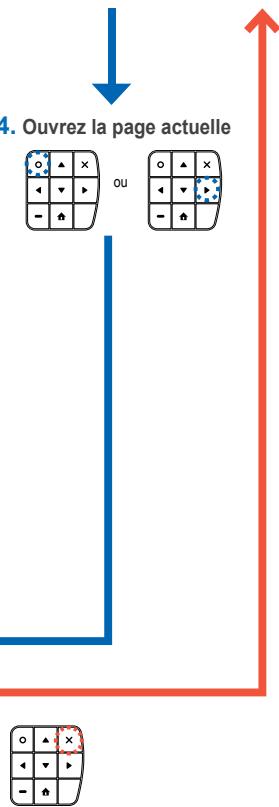

2. Sélectionner une source de données

L'écran, l'icône de la source sur le guide des boutons et l'ordre des écrans peuvent varier en fonction des sources de données disponibles. Si la source externe ou la carte microSD n'a pas été insérée, cet écran sera sauté lorsque vous appuyez sur 已 et l'icône de la source sur le guide des boutons ne sera pas affichée.

1. Sélectionnez "Vidéo"

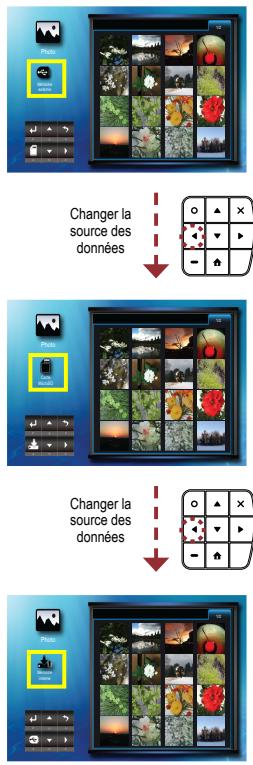

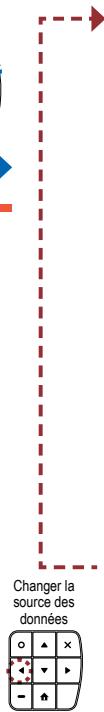

Changer la source des données

Changer la source des données

Changer la source des données

3. Sélectionnez un fichier vidéo

L'écran qui s'affiche varie en fonction de la source de données sélectionnée lors de l'étape précédente.

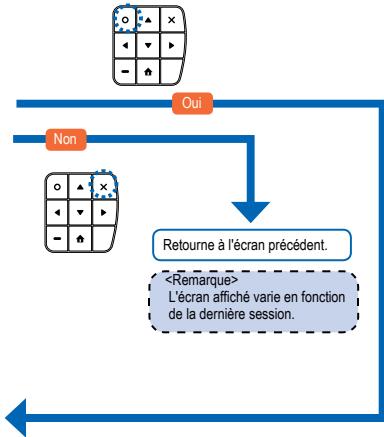

4. Jouez le fichier ou

Si le fichier vidéo sélectionné n'est pas terminé d'une lecture précédente.

Oui

Mode Lecture vidéo (voir page 8)

Lecture du début

Non

Oui

Non

Lecture du dernier point

COMMENT FAIRE POUR JOUER DES VIDÉOS - MODE LECTURE VIDÉO

Le guide des boutons disparaît lorsque le clavier n'est pas utilisé pendant 3 secondes. Pour afficher le guide des boutons, appuyez sur n'importe quelle touche.

Icônes de répétition

Répéter tout

Répéter un

Répéter éteint

Pour changer les réglages de répétition, voir Réglages vidéo ci-dessous.

RÉGLAGES VIDÉO

1. Sélectionnez "Réglages"

2. Sélectionnez "Réglage Vidéo"

3. Ajustez les réglages

Répéter tout

Répéter un

Répéter éteint

Affichage du navigateur : Vue Liste

Affichage du navigateur : Vue Miniature

Jouer de la musique à partir de la mémoire interne, une carte microSD ou une source externe

Si une source externe (USB) est insérée, la mémoire externe est lue en premier. Si vous voulez utiliser les données de la carte microSD ou de la mémoire interne, appuyez sur « dans l'écran approprié pour changer la source des données. Voir les étapes suivantes.

2. Sélectionner une source de données

L'écran, l'icône de la source sur le guide des boutons et l'ordre des écrans peuvent varier en fonction des sources de données disponibles. Si la source externe ou la carte microSD n'a pas été insérée, cet écran sera sauté lorsque vous appuyez sur 已 et l'icône de la source sur le guide des boutons ne sera pas affichée.

1. Sélectionnez "Musique"

Changer la source des données

Changer la source des données

Changer la source des données

3. Sélectionnez un fichier de musique

L'écran qui s'affiche varie en fonction de la source de données sélectionnée lors de l'étape précédente.

4. Jouez le fichier ou

Mode Lecture musicale (voir page 10)

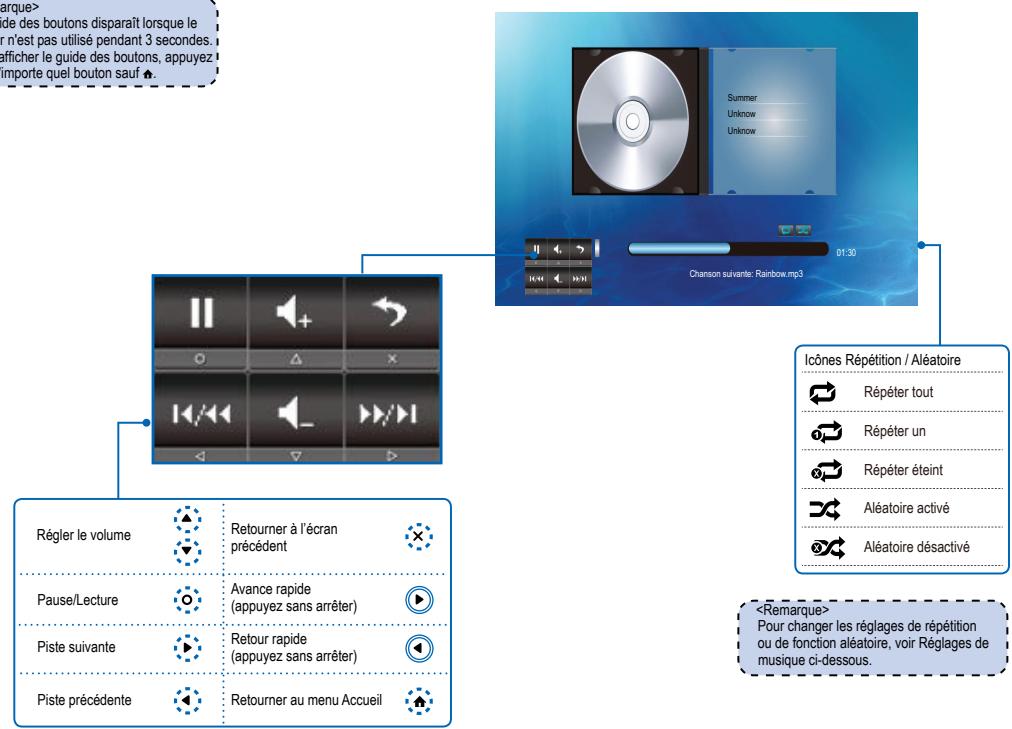

COMMENT FAIRE POUR JOUER DE LA MUSIQUE - MODE LECTURE

Remarque :

Le guide des boutons disparaît lorsque le clavier n'est pas utilisé pendant 3 secondes. Pour afficher le guide des boutons, appuyez sur n'importe quel bouton.

RÉGLAGES DE MUSIQUE

1. Sélectionnez "Réglages".

2. Sélectionnez "Réglages de musique".

3. Ajustez les réglages.

Répéter tout

Répéter un

Répéter éteint

Aléatoire activé

Aléatoire désactivé

Afficher des photos à partir de la mémoire interne, une carte microSD ou une source externe.

Si une source externe (USB) est insérée, la mémoire externe est lue en premier. Si vous voulez lire les données de la carte microSD ou de la mémoire interne, appuyez sur dans l'écran approprié pour changer la source des données. Voir les étapes suivantes.

2. Sélectionner une source de données

L'écran, l'icône de la source sur le guide des boutons et l'ordre des écrans peuvent varier en fonction des sources de données disponibles. Si la source externe ou la carte microSD n'a pas été insérée, cet écran sera sauté lorsque vous appuyez sur 心 et l'icône de la source sur le guide des boutons ne sera pas affichée.

1. Sélectionnez la page

4. Ouvrez la page actuelle

L'écran qui s'affiche varie en fonction de la source de données sélectionnée lors de l'étape précédente.

5. Naviguez les miniatures 6. Prévisualisez le fichier

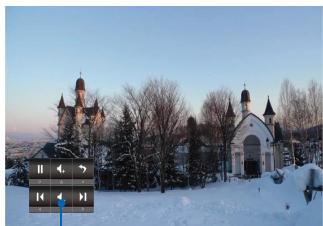

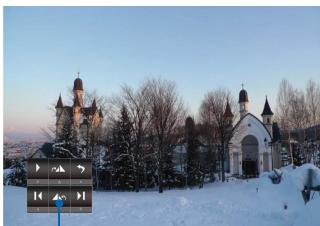

COMMENT FAIRE POUR AFFICHER DES PHOTOS - MODE PLEIN ÉCRAN / MODE DIAPORAMA

Le guide des boutons disparaît lorsque le clavier n'est pas utilisé pendant 3 secondes. Pour afficher le guide des boutons, appuyez sur n'importe quel bouton sauf

• Pour changer la durée de l'intervalle du diaporama et activer/désactiver la musique de fond, voir Réglages de diaporama ci-dessous. Assurez-vous que le réglage de la musique de fond est sur "Marche" si vous voulez activer cette fonction.
• Enregistrez les fichiers de musique (format *.mp3) dans le dossier "Slideshow Music" sur la mémoire interne.
• Seulement les fichiers de musique enregistrés dans le dossier "Slideshow Music" sur la mémoire interne peuvent être joués comme musique de fond.

Mode Plein écran

Mode Diaporama

Ouvrir le mode Diaporama

Photo suivante

Photo précédente

Retourner à l'écran précédent

Tourner vers la droite de 90°

Tourner vers la gauche de 90°

Retourner au menu Accueil

Pause/Lecture du diaporama

Photo suivante

Photo précédente

Quitter le diaporama

Volume plus

Volume moins

Retourner au menu Accueil

RÉGLAGES DE DIAPORAMA

1. Sélectionnez "Réglages"

2. Sélectionnez "Diaporama"

3. Ajustez les réglages

Minute : intervalle de 2 secondes

Minute : intervalle de 5 secondes

Minute : intervalle de 10 secondes

Musique de fond : marche

Musique de fond : arrêt

Afficher des photos à partir de la mémoire interne, d'une carte microSD ou d'une source externe

Si une source externe (USB) est insérée, la mémoire externe est lue en premier. Si vous voulez lire les données de la carte microSD ou de la mémoire interne, appuyez sur « dans l'écran approprié pour changer la source des données. Voir les étapes suivantes.

2. Sélectionner une source de données

L'écran, l'icône de la source sur le guide des boutons et l'ordre des écrans peuvent varier en fonction des sources de données disponibles. Si la source externe ou la carte microSD n'a pas été insérée, cet écran sera sauté lorsque vous appuyez sur 山 et l'icône de la source sur le guide des boutons ne sera pas affichée.

1. Sélectionnez "Visual. Office"

Changer la source des données

Changer la source des données

Changer la source des données

3. Sélectionnez un fichier

L'écran qui s'affiche varie en fonction de la source des données sélectionnée lors de l'étape précédente.

4. Affichez le fichier ou

Mode d'affichage (voir page 14)

COMMENT FAIRE POUR AFFICHER DES DOCUMENTS - MODE D'AFFICHAGE

Le guide des boutons disparaît lorsque le clavier n'est pas utilisé pendant 3 secondes. Pour afficher le guide des boutons, appuyez sur n'importe quel bouton sauf

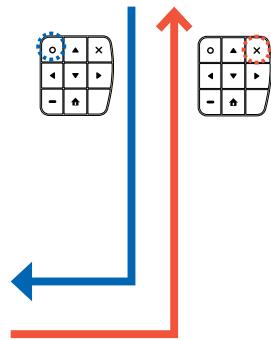

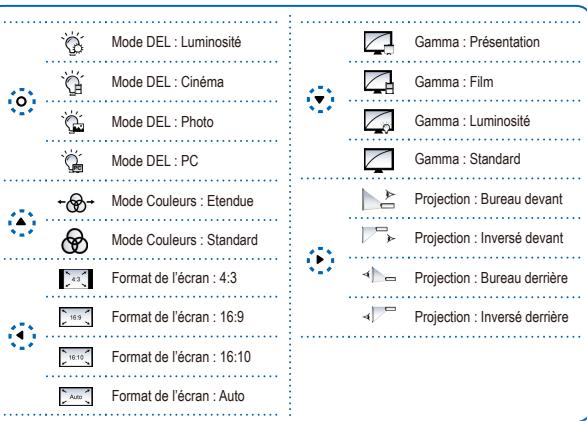

RÉGLAGES D'AFFICHAGE

1. Sélectionnez "Réglages"

1. Sélectionnez "Réglages d'affichage"

1. Ajustez les réglages

1. Sélectionnez "Réglages"

2. Sélectionnez "Système"

3. Sélectionnez "Langue" 4. Sélectionnez la langue

5. Confirmez la langue / Retournez au Menu Accueil.

Sélectionnez votre langue de menu préférée. Les options sont : anglais, français, espagnol, portugais (brésilien), allemand, italien, russe, polonais, norvégien, suédois, grec, chinois traditionnel, chinois simplifié, coréen, japonais, turc

AFFICHER LES INFORMATIONS DU PROJECTEUR

1. Sélectionnez "Réglages"

2. Sélectionnez "Système"

3. Sélectionnez "Informations"

5. Appuyez pour revenir au menu Accueil.

4. Affichez les informations

Capacité de la carte microSD

Capacité de la mémoire interne

Capacité de la mémoire externe (USB)

Adaptateur secteur branché

Les mises à jour du logiciel peuvent être obtenues sur le site Web d'OPTOMA (www.optoma.com / www.optoma.eu / www.optoma.com.tw).

1. Sur votre ordinateur, créez un dossier appelé "mise à jour".
2. Téléchargez la première version du firmware sur www.optoma.com et enregistrez-la dans le dossier "mise à jour".
3. Copiez le dossier "upgrade" dans le dossier principal de la carte microSD.
4. Insérez la carte microSD dans la fente de carte microSD du projecteur.
5. Suivez les étapes suivantes.

1. Sélectionnez "Réglages"

2. Sélectionnez "Système"

5. Confirmez la mise à jour

4. Sélectionnez "Mise à jour"

3. Sélectionnez "Informations"

Non

6. Attendez jusqu'à la fin

La mise à jour peut prendre un certain temps. N'appuyez sur aucun bouton.

7. Éteignez le projecteur

Lorsque l'écran suivant s'affiche, la mise à jour est terminée. Maintenez enfoncé le bouton Marche pendant 6 secondes pour éteindre le projecteur.

• Ne touchez pas les boutons et n'éteignez pas le projecteur pendant le processus de mise à jour. Autrement, vous risqueriez d'endommager le projecteur. N'enlevez pas la carte microSD tant que la mise à jour n'est pas terminée.

8. Allumez le projecteur

Ajust. auto de l'image

1. Sélectionnez "Réglages"

2. Sélectionnez "Système"

3. Sélectionnez "Correction déformation"

5. Sélectionnez l'ajustement auto de l'image

4. Sélectionnez "Ajustement auto de l'image"

1. Sélectionnez "Réglages"

2. Sélectionnez "Système"

3. Sélectionnez "Correction déformation"

5. Ajustez l'affichage de l'image

4. Sélectionnez "Trapèze manuel"

1. Sélectionnez "Réglages"

2. Sélectionnez "Système"

3. Sélectionnez "Clavier"

4. Pour allumer/éteindre le son

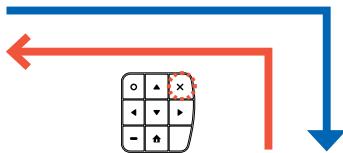

RÉINITIALISER LE SYSTÈME

Réinitialiser le système avec le menu Réinitialiser

Lorsque le système est réinitialisé, tous les fichiers enregistrés sur la mémoire interne seront effacés. Assurez-vous que vous avez bien sauvegardé avant de faire la réinitialisation.

1. Sélectionnez "Réglages"

Son clavier allumé

Son clavier éteint

2. Sélectionnez "Système"

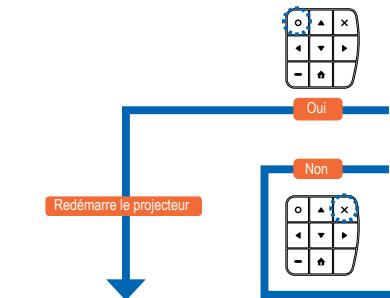

4. Confirmez la réinitialisation

3. Sélectionnez "Réinitialiser"

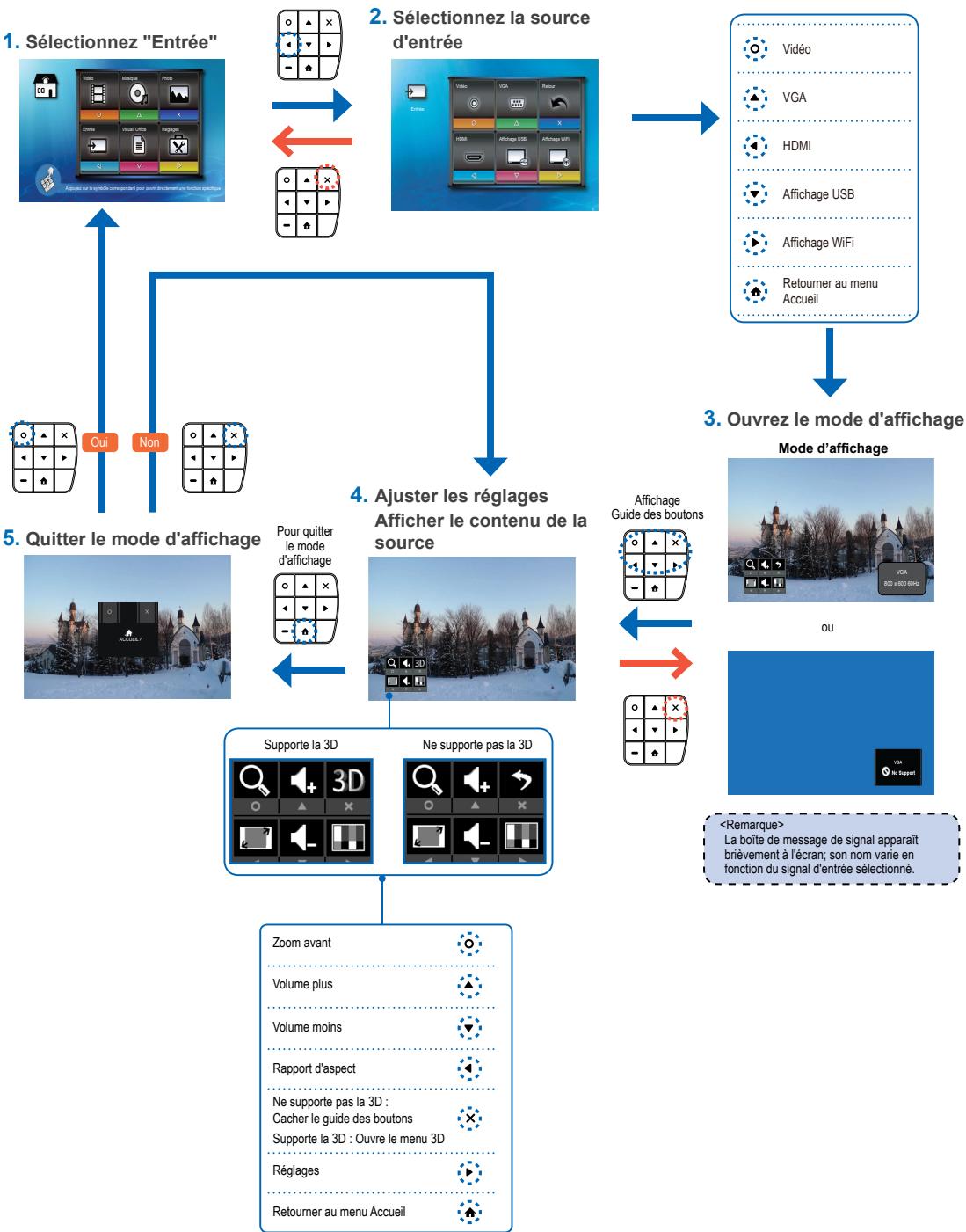

Sélectionner manuellement la source d'entrée

Si plus d'un périphérique externe est connecté au projecteur ou que le projecteur ne peut pas détecter automatiquement le périphérique externe, vous devez sélectionner manuellement la source d'entrée. Pour ce faire, procédez comme suit.

RÉGLAGES DE SOURCE D'ENTRÉE

Changer les réglages du rapport d'aspect

1. Affichez le contenu de la source

Mode d'affichage

Affichage Guide des boutons

1. Confirmez le réglage

Lorsque aucune touche n'est utilisée pendant 10 secondes, l'icône du rapport d'aspect disparaît automatiquement et son réglage est appliqué.

Option de défilement

1. Sélectionnez "Rapport d'aspect"

Option de défilement

1. Faites défiler le réglage du rapport d'aspect

Option de défilement

Option de défilement

Ajustez le réglage du contraste

1. Affichez le contenu

de la source

Mode d'affichage

Affiche le guide des boutons

1. Sélectionnez "Réglages"

1. Sélectionnez "Contraste"

1. Ajustez le réglage

Quittez le réglage du contraste

Défiler les autres

réglages : Netteté, Couleur, DEL, Luminosité

Retourner au menu Accueil

Réglages de source d'entrée

Ajuster le réglage de la luminosité

1. Affichez le contenu de la source

Mode d'affichage

Affiche le guide des boutons

2. Sélectionnez "Réglages"

3. Sélectionnez "Luminosité"

4. Ajustez le réglage

Quitter le réglage de la luminosité. Défiler les autres réglages : Contraste, Luminosité, Mode de couleur, Mode DEL, Luminosité. Retour au menu Accueil.

Lorsque aucune touche n'est utilisée pendant 10 secondes, l'icône de la luminosité disparaît automatiquement et son réglage est appliqué.

Sélection des réglages du mode DEL

1. Affichez le contenu de la source. Mode d'affichage

Affiche le guide des boutons

2. Sélectionnez « Réglages »

3. Sélectionnez « Mode DEL » 4. Ajustez le réglage

Quitter les réglages du mode DEL. Modifier les autres réglages : Luminosité, Contraste, Netteté, Mode de couleur, Mode DEL. Retour au menu Accueil.

Réglages du Mode DEL : Luminosité


Cinéma

PC

Sélectionner les réglages du Mode de couleur

1. Affichez le contenu de la source. Mode d'affichage

Affiche le guide des boutons

2. Sélectionnez « Réglages »

3. Sélectionnez « Mode de couleur » 4. Ajustez le réglage

Quitter les réglages du mode de couleur

Modifier les autres réglages : Mode DEL, Luminosité, Contraste, Netteté, Couleur, DEL

Retourner au menu Accueil

Réglages du mode de couleur

Étendue : utilisé pour projeter des images avec des couleurs plus vives.

Standard : utilisé pour projeter des images avec des couleurs standard.

Ajuster le réglage de la netteté

1. Affichez le contenu de la source Mode d'affichage

Affichage Guide des boutons

2. Sélectionnez "Réglages"

3. Sélectionnez "Netteté" 4. Ajustez le réglage

Quitter le mode de réglage de la netteté

Définir les autres réglages : Mode de couleur, Mode DEL, Luminosité, Contraste, Netteté

Retourner au menu Accueil

A

Réglages de source d'entrée (3D)

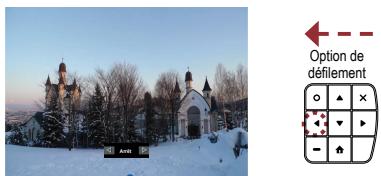

Changement des réglages du mode 3D

1. Affichez le contenu de la source

Mode d'affichage

Affiche Guide des boutons

2. Sélectionnez "3D"

3. Sélectionnez "Mode 3D"

4. Faites défiler le réglage du Mode 3D

Synchronisation de l'affichage 3D

1. Affichez le contenu de la source

Mode d'affichage

Affiche Guide des boutons

2. Sélectionnez "3D"

3. Sélectionnez "Synchro 3D"

Mode de transfert de données

Lorsqu'un ordinateur est connecté via USB, le projecteur détecte automatiquement la connexion et le message suivant apparaît sur l'écran.

1. Sélectionnez "Transfert de données"

1. Confirmez le transfert

1. Débranchez le câble USB

Vérifiez l'état du chargement sur tout ordinateur. Lorsque le chargement est terminé, vous devez débrancher le câble USB pour afficher le menu Accueil.

1. Téléchargez des fichiers avec un ordinateur

OU

L'écran devient tout noir 60 secondes pour économiser l'énergie. Appuyez sur pour réveiller l'affiche.

Mode d'affichage USB

Lorsque vous utilisez la fonction Affichage USB la première fois : 1. Dans le bureau de Windows, naviguez vers le disque "USB Display V1.0.1" et double-cliquez sur "dlusb launcher.exe", voir "Mode Transfert de données" ci-dessus 2. Affichage USB n'est pas compatible avec MAC.

1. Sélectionnez "Affichage USB"

1. Connectez un PC

1. Affichez Affichage PC

1. Débranchez le câble USB

Mode d'affichage Wi-Fi

Lorsque vous utilisez la fonction Affichage Wi-Fi la première fois, installez le logiciel "MirrorOp Sender" sur votre PC. 1. Dans le bureau de Windows, double-cliquez sur "setupMirrorOpSender.exe". Suivez les instructions à l'écran pour terminer l'installation du logiciel. 2. L'affichage Wi-Fi n'est pas compatible avec MAC.

1. Branchez la dongle Wi-Fi

Ce projecteur est uniquement compatible avec le type de dongle "AboCom WU5205".

2. Sélectionnez "Entrée"

3. Sélectionnez "Affichage Wi-Fi"

5. Dans Connexion sans fil sur le PC, sélectionnez "Solomon_Awind"

4. Afficher les informations de l'affichage Wi-Fi

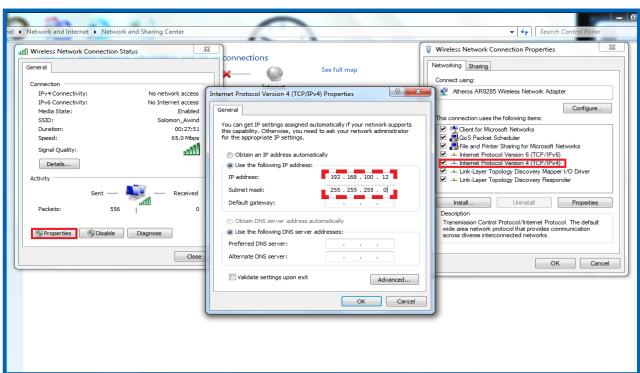

6. Réglez le paramètre IP sur "Propriétés du protocole Internet version 4 (TCP/IPv4)"

Assurez-vous que la carte sans fil du PC et l'ID du projecteur utilisent le même domaine.

7. Lancez le logiciel "MirrorOp Sender" et sélectionnez "Solomon_Awind" dans la liste des points d'accès

8. Affichez l'écran du PC

• Une fois branché, le PC ajustera automatiquement la résolution de l'écran.
• Pour un affichage d'image de toute qualité, il est recommandé de désactiver le mode de transfert APP :

COMPATIBILITÉ VGA / MODE VIDÉO

Tableau des fréquences

Mode	Résolution	Sync. V (Hz)
VGA	640 x 480	60
	800 x 600	60
	1024 x 768	60
	1280 x 720	60
	1280 x 800	60
YPbPr, HDMI	480i / 480P	60
	576i / 576P	50
	720P	50 / 60
	1080i / 1080P	50 / 60

Tableau des fréquences (Source 3D)

E/S	Synchronisation	Modèle 3D par défaut
RGB/DVI	800 x 600 @ 120Hz	"DLP-LINK (allumé)"
	1024 x 768 @ 120Hz
HDMI	800 x 600 @ 120Hz	"DLP-LINK (allumé)"
	1024 x 768 @ 120Hz
	480i & 576i	"Eteini"
Composante Composite	NTSC(480i)	"Eteini"
	PAL(576i)

COMPATIBILITÉ : DOCUMENT

Le projecteur utilise Picsel File Viewer pour ouvrir et afficher les fichiers Microsoft Office et les fichiers Adobe PDF.

Versions supportées

Versions de Office

Microsoft®Office 95

Microsoft®Word 97

Microsoft®Office 2000

Microsoft®Office 2003

Microsoft®Office 2007

Microsoft®Office 2010

Formats de document compatibles :

Application Microsoft® Office	Extension de fichier
Word	*.doc *.docx
Power Point	*.ppt *.pptx
Excel	*.xls *.xlsx
Texte	*.txt
Adobe PDF	*.pdf

LISTE DE FICHIERS MULTIMÉDIA COMPATIBLES : VIDÉO

Vidéo

Format de matériel (nom d'ext.)	Format video	Résolution maximale	Vitesse d'image	Profil
MPG	MPEG1	1280 x 800	30 images/s	-
MPEG
AVI	H.264	1280 x 800	30 images/s	Ligne de base
MOV
MP4
3GP
AVI	MPEG4	1280 x 800	30 images/s	Profile simple
3GP
mov
wmv
AVI	Xvid	1280 x 800	30 images/s	Ligne de base
wmv
FLV	Sorenson Spark	1280 x 800	30 images/s	Ligne de base
mp4	H.264	-	-	-
AVI	MJPEG	1280 x 800	30 images/s	Ligne de base
mov
MKV	-	-	-	-

Le format vidéo ne prend pas en

charge le contenu de la fonction B-Frame.

LISTE DE FICHIERS MULTIMÉDIA COMPATIBLES : IMAGE/MUSIQUE


Format du fisier	Extension de fisier
JPEG	*.jpg, *jpeg
JPG
BMP	*.bmp

Audio

Format de:Fichier(nom d'ext.)	Fréquenced'échantillonnage (KHz)	Débit binaire (Kbps)
AAC	8-48	8-256
MP3	8-48	8-320
PCM	8-48	128-1536
ADPCM	8-48	32-384
WMA	22-48	5-320

GUIDE DE DÉPANNAGE

Si vous avez des problèmes avec votre projecteur, référez-vous aux informations suivantes. Si un problème persiste, contactez votre revendeur local ou le centre de service.

Problèmes d'image

Aucune image n'apparaît à l'écran

• Vérifiez que le cordon d'alimentation est correctement branché. Assurez-vous que les broches des connecteurs ne sont pas tordues ou cassées. Vérifiez que le projecteur est allumé.

• Tournez la bague de réglage du focus.
• Vérifiez que l'écran de projection se trouve à l'intérieur de la distance requise, entre 21,62 et 228,96 pieds (entre 0,5 et 5,8 mètres) du projecteur. Voir page 4.

L'image est trop petite ou trop large : rapprochez ou éloignez le projecteur de l'écran. L'image est à l'envers : sélectionnez "Réglage → Affichage → Projection" dans le menu OSD et réglez le sens de la projection.

Problèmes audio

Pas de son : pendant la lecture sociale, appuyez sur ▲ ou ▼.

Voyant DEL

Couleur DEL	Description
Eteint	En train d'être utilisé
Rouge	Veille

Lorsque la température du projecteur dépasse 85 °C, le projecteur s'éteint automatiquement grâce à sa fonction de protection contre les hautes températures. Ceci est normal. Laissez le projecteur se refroidir avant de le rallumer.

APPENDICE

Clause pour Office / Document Viewer

Le droit de copyright appartient à Picsel, pour éviter de violer les droits de l'utilisateur et des autres parties.

1. Tous les IPR, incluant mais non limité aux copyright, dans le produit Picsel appartiennent à Picsel ou à ses fournisseurs.
2. L'utilisateur final ne peut pas :
3. faire des copies des produits de Picsel, ou les rendre disponibles à l'utilisation par une autre partie.
4. démonter et copier, désassembler, retraduire ou décoder de quelque manière que ce soit les produits de Picsel, ou toute copie ou partie d'un produit, afin d'obtenir le code source, sauf lorsque cela est permis par une loi applicable.
5. Picsel n'offre aucune garantie ou représentation, implicite ou explicite (par la loi ou autre), quant aux performances, à la qualité, à la valeur marchande ou à son adéquation à une utilisation particulière pour les produits de Picsel, et telles garanties ou représentations sont par la présente renoncées et non valides.
6. Picsel accepte et reconnaît que Picsel et les produits de Picsel ne seront pas mentionnés spécifiquement dans la licence de l'utilisateur final.

COPYRIGHT / MARQUE COMMERCIALE

Tous droits réservés.

Optoma se réserve le droit d'effectuer des modifications techniques. Optoma n'assume aucune responsabilité pour les dommages directs ou indirects résultant d'erreurs, d'omissions ou de différences entre l'appareil et cette documentation.

Toutes les marques et les logos sont des marques commerciales ou des marques commerciales déposées de leurs détenteurs respectifs.

Cet appareil n'est pas conçu pour être utilisé dans le champ visuel direct des lieux de travail d'affichage visuel.

Pour une réparation ou un support, veuillez contacter votre bureau régional.

USA

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786 510-897-8601 [e-mail]

Canada
