GTO7001 - Amplificateur de voiture JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance
Caractéristiques techniques principales	1 canal, classe D, puissance de 700 watts RMS à 1 ohm
Alimentation électrique	12 V DC
Dimensions approximatives	30 x 23 x 6 cm
Poids	2,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio de voiture
Fonctions principales	Amplification de signal audio, filtrage de fréquence, protection contre la surchauffe
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces de rechange limitée, consulter un professionnel pour la réparation
Sécurité	Ne pas exposer à l'eau, respecter les instructions d'installation pour éviter les courts-circuits
Informations générales utiles	Vérifier la compatibilité avec votre système audio avant l'achat

FOIRE AUX QUESTIONS - GTO7001 JBL

Comment connecter le JBL GTO7001 à mon système audio ?

Pour connecter le JBL GTO7001, commencez par brancher les câbles RCA de votre source audio aux entrées RCA de l'amplificateur. Ensuite, connectez les haut-parleurs aux bornes de sortie de l'amplificateur en respectant la polarité (+ et -).

Quels sont les réglages recommandés pour optimiser les performances de l'amplificateur ?

Il est recommandé de régler le filtre passe-haut et le filtre passe-bas selon les spécifications de vos haut-parleurs. Pour les basses, essayez de régler le filtre passe-bas autour de 80 Hz et ajustez le gain pour éviter la distorsion.

Pourquoi mon amplificateur JBL GTO7001 s'éteint-il fréquemment ?

L'amplificateur peut s'éteindre en raison d'une surchauffe ou d'une protection contre un court-circuit. Assurez-vous que l'amplificateur est correctement ventilé et que toutes les connexions sont sécurisées et sans court-circuit.

Comment savoir si l'amplificateur fonctionne correctement ?

Pour vérifier si l'amplificateur fonctionne correctement, écoutez votre musique à différents volumes et vérifiez qu'il n'y a pas de distorsion ou de coupures. Vous pouvez également tester avec un multimètre pour vérifier la tension de sortie.

Quels types de haut-parleurs sont compatibles avec le JBL GTO7001 ?

Le JBL GTO7001 est compatible avec une variété de haut-parleurs, mais il est recommandé d'utiliser des haut-parleurs ayant une impédance de 4 ohms pour de meilleures performances.

Comment résoudre un problème de bruit de fond avec l'amplificateur ?

Un bruit de fond peut être causé par des câbles mal isolés ou des interférences. Vérifiez toutes les connexions, assurez-vous que les câbles sont de bonne qualité et éloignez-les des sources d'interférences comme les câbles d'alimentation.

L'amplificateur ne s'allume pas, que faire ?

Si l'amplificateur ne s'allume pas, vérifiez d'abord le fusible. S'il est grillé, remplacez-le. Assurez-vous également que l'amplificateur est correctement alimenté et que les connexions de la batterie sont en bon état.

Quel est le niveau de puissance de sortie du JBL GTO7001 ?

Le JBL GTO7001 a une puissance de sortie de 700 watts RMS sous 2 ohms, ce qui en fait un amplificateur puissant pour alimenter des haut-parleurs de qualité.

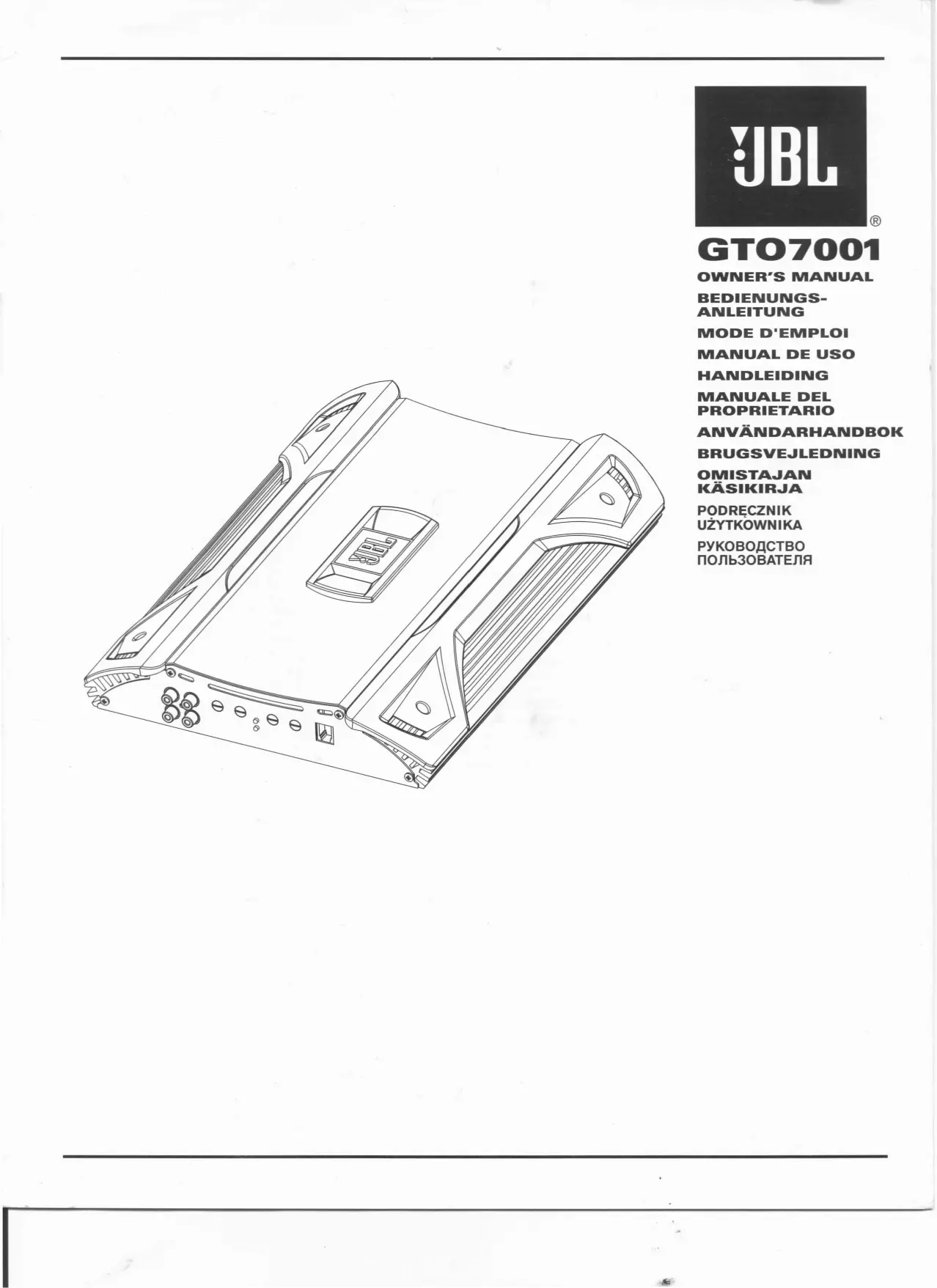

MODE D'EMPLOI GTO7001 JBL

Mises en garde et conseils d'installation :

• Débranche la borne négative (-) de la batterie de votre vehicule.
• Sur les zones d'installation, localisez et identifie toutes les conduites de carburant, de circuit hydraulique de freinage, d'aspiration et le cablage electrique. Soyez extrement prudent lors de decoupe ou de perçage dans ou autour de ces zones.
• Choisissez un emplacement de montage sur et éloigné de l'humidité.
  Assurez-vous qu'il existe une circulation d'air suffisante à l'emplacement de montage, pour garantir le bon refroidissement de l'amplificateur.
• Installez l'amplificateur à l'aide du matériel fourni.

\section*{Caracteristiques techniques}

• 425 W RMS x 1 canal à 4 ohms et ≤ 1% THD + N*
• 700 W RMS x 1 canal à 2 ohms et ≤ 1% THD + N*
• THD + N:0,02% (puissance nominale à 4 ohms)
  Raport signal-bruit: 80dB (réference 1 W à 4 ohms)*
  Rapport signal-bruit: 107dB (puissance nominale de reférence à 4 ohms)
• Réponse de fréquence: 20 Hz - 330 Hz (-3 dB)
• Puissance max. : 700 watts
• Homologué CEA-2006A

Connecteurs de sortie d'enceinte

• Branchez le subwoofer sur ces bornes, en respectant une polarite correcte. L'une ou l'autre des bornes + ou - peut ettre utilisée. L'impedance totale minimale est de 2 ohms.

Fusibles

• Remplacez-les uniquement avec des fusibles de même type et de même catégorie.

3 Connecteurs d'alimentation d'entrée

• +12 V: raccordez-le à la borne positive de la batterie du vehicule. Un cable de 4 AWG est recommende. Installez un porte-fusible et un fusible approprié (75 A minimum) à 18 pouses de la batterie. Assurez-vous de ne pas endommager ou pincer le cable pendant l'installation. Installez des cêillets de protection pour le passage des cables à travers les parois ou les autres plaques de tôle.

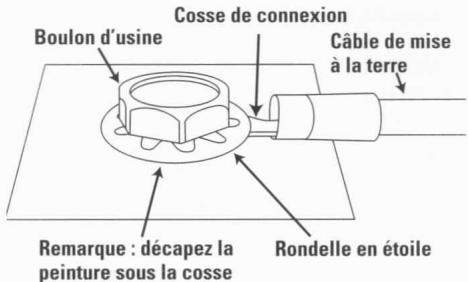

  GND: raccordez-le au chassis du vehicule. Consultez l'illustration ci-dessous en reference.

• REM: raccordez-le à la borne « Remote Out » de l'unité source ou à une source +12 V (CA) commuté.

4 Connecteurs de sortie auxiliaire (RCA)

• Sortie transitoire et non filtrée. Branchez-les sur l'entrée d'un amplificateur supplémentaire.

5 Connecteurs d'entree (RCA)

• Branchez-les aux sorties RCA de l'unité source ou du processeur de signal.

Contrôle de niveau d'entrée

Utilisé pour faire correspondre le niveau d'entrée de l'amplificateur avec le niveau de sortie de l'unité source.
- Consultez pour en savoir plus sur la procédure de réglage.

7 Contrôle de fréquence du contrôle passée-bas

Filtre passe-bas de 12 dB/octave, variable de 32Hz a 320Hz
- Consultez 18 pour en savoir plus sur la procédure de réglage.

3. Filtre subsoniqueasse-haut variable DBO (Dynamic Bass Optimization) avec renfort variable (Q)

• Pour les woofers dans des boîtiers ventilés, réglez le contrôle de fréquence sur une valeur 10Hz sous la fréquence de résonance du boîtier.
  Pour les woofers dans des boitiers etanches, reglez le contrôle sur n'importequelle valeur entre 30 HZ et 50 Hz à votre convenance.
• Réglez le contrôle du renfort à votre convenance, en faisant attention de ne pas appliquer trop de renfort pour ne pas endommager votre ou vos woofers.

A Contrôle de fréquence du filtré passée-haut DBO, variable entre 10 Hz et 100 Hz. Consultez ci-dessus pour connaître les réglages appropriés.
3 Le contrôle de renfort DBO fournit jusqu'à 12 dB de renfort, légarement au-dessus de la fréquence du filtre salle-haut. Consultez ci-dessus pour connaître les réglages appropriés.

9 Connecteur de la commande de niveau à distance (RLC)

• Branchez ici la commande de niveau à distance (RLC), à l'aide du cable RJ-11 fourni.

10 Diode d'alimentation

S'allume lorsquel'amplificateur est sous tension.

Diode de protection

S'allume des que I'une des conditions d'erreur suivantes se produit: surcharge ou decharge de la batterie, court-circuit des fils d'enceinte, chauffe de I'amplificateur, panne du circuit de sortie de I'amplificateur (tension CC existante dans la sortie de I'amplificateur).

12 Reglage du niveau d'entrée

A Tournez le contrôle de niveau d'entrée dans les sens antithoraire sur 6 V (minimum).
Pendant la lecture d'une piste sociale dynamique, tournez le contrôle de volume principal de l'unité jusqu'à la position 3/4.
C Tournez le contrôle de niveau d'entrée dans les sens horsaire jusqu'à ce que la sortie des graves soit proportionnée par rapport à la sortie des enceintes haute fréquence, en fonction de vos préférences.
D Le niveau d'entrée est désormais correctement regle.

18 Réglage de la séparation

A Réglage de séparation pour les subwoofoers.

Remarque: les plages de fréquence acceptables sont indiquées en gris.

14Commandede niveaà distance

La commande de niveau à distance, si installée, vous permet de régler le niveau des graves tout en étant assist dans le siècle de la position d'écoute.

Déclaration de conformité

72500 Château du Loir

France

éclarons sous notre propre responsabilité que le produit déscrit dans ce manuel d'utilisation est conforme aux normes techniques suivantes : EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Chateau du Loir, France 8/07

Ce produit est concu pour les applications audio d'automobile et n'est pas prevu pour une connexion au secteur. Un numero de série valable est nécessaire pour la couverture de la garantie. Toutes les fonctions, specifications et appearances sont sujets à modification sans préavis.

www.jbl.com

72500 Château du Loir

France

Chateau du Loir, France 8/07
