Type de produit	Télécommande universelle
Marque	CGV
Modèle	RAYLINE B1
Alimentation	2 piles AAA 1,5 V (LR03)
Nombre d'appareils commandables	Jusqu'à 8 appareils (TV, VCR, DVD, SAT, etc.)
Méthodes de programmation	Manuelle (code) et recherche automatique
Mémoire des codes	Conservée lors du remplacement des piles
Voyant de contrôle	LED de confirmation de transmission
Nombre de codes intégrés	Plus de 6000 codes pour 50000 appareils
Fonctions télétexte	Oui (touches de couleur, sous-pages, etc.)
Compatibilité	TV, magnétoscopes, lecteurs DVD, récepteurs satellite, chaînes Hi-Fi
Garantie	2 ans contre vices de fabrication

FOIRE AUX QUESTIONS - RAYLINE B1 CGV

Comment programmer ma télécommande RAYLINE B1 ?

Allumez l'appareil, appuyez sur SET puis sur la touche MEMO jusqu'à ce que le voyant clignote. Entrez le code à 4 chiffres de votre appareil (trouvé dans la liste des codes). Le voyant clignote deux fois pour confirmer.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont correctement insérées (polarité +/-) et qu'elles sont chargées. Si le voyant ne s'allume pas, remplacez les piles. Assurez-vous que la télécommande est bien dirigée vers l'appareil.

Comment rechercher automatiquement le code ?

Appuyez sur SET puis sur AUTO SEARCH en maintenant les deux touches jusqu'à ce que le voyant clignote. La télécommande balaie les codes. Dès que l'appareil s'éteint (ou se bloque), appuyez sur une touche quelconque pour mémoriser le code.

Comment connaître le code mémorisé sur une touche MEMO ?

Appuyez sur SET puis sur SHOW CODE jusqu'à ce que le voyant clignote. Relâchez et appuyez sur la touche MEMO souhaitée. Le voyant clignote pour indiquer les chiffres : clignotements rapides pour les chiffres, clignotement long pour le zéro.

Puis-je commander plusieurs appareils avec cette télécommande ?

Oui, elle peut commander jusqu'à 8 appareils différents. Utilisez les touches MEMO (jusqu'à 4) et les combinaisons SET + MEMO pour sélectionner l'appareil actif.

Les piles doivent-elles être retirées si la télécommande reste inutilisée longtemps ?

Il est recommandé de retirer les piles si vous n'utilisez pas la télécommande pendant une période prolongée pour éviter les fuites. Les codes mémorisés sont conservés même sans piles.

Que signifie le voyant qui clignote ?

Un clignotement long indique une transmission réussie. Un clignotement rapide signifie une erreur (touche invalide, attente trop longue). Deux clignotements rapides confirment la mémorisation.

La télécommande ne répond pas à certaines touches. Que faire ?

Vérifiez que la fonction existe sur l'appareil d'origine. Si le code est correct mais une touche ne répond pas, essayez un autre code de la liste. Sinon, répétez la programmation.

Comment réinitialiser la télécommande ?

Il n'y a pas de réinitialisation globale. Pour effacer un code mémorisé, reprogrammez la touche MEMO correspondante avec un nouveau code. Vous pouvez aussi retirer les piles, mais les codes sont conservés.

Où trouver la liste des codes pour ma marque ?

La liste des codes est fournie dans la notice papier ou numérique. Elle inclut les marques et leurs codes correspondants pour TV, VCR, DVD, SAT, etc. Consultez l'annexe de la notice.

MODE D'EMPLOI RAYLINE B1 CGV

Notice d'utilisation

Voyant (led)

Marche ou arrêt (ON/OFF)

VCR/SAT

Prise SCART (Péritel)

Commutation AV du TV/VCR/SAT

Shift

ST05

Sleep / arrêt temporisé

Seulement pour récepteurs VCR : Timer / Timer Record

Touche fonction de shift

Set

1...0/10

Touche de sélection pour la programmation des codes.

Chaînes de 1 à 10

X PREF

Sélection 1/2 chiffres/dizaines

Seulement pour récepteurs satellite : active ou désactive la sélection des chaînes préférentes.

6-7

FAY

Programme/chaîne : vingtaines, touche dièse.

Seulement pour récepteurs satellite : liste des chaînes favorites.

Défilement des chaînes en séquence

OK. Menu / Entrée menu.

VIEW

Réglage volume

MENU

PILOT

PILOT

SORTIE

INSTALL

MENLI

FPG

PROG

GUIDE SAT

EST QUEST

HIV

CH/FREQ

i INFO

Display / Indication du programme

Effacement de l'affichage

Selection menu

Touche de fonction "Mode"

Réglage de la syntonie

Menu réglage son

Menu réglage vidéo

Recherche

Sortie menu

Programme précédent

Réglage menu avant/arrière

Réglage couleur

Réglage menu haut/bas

Sourdine

Normalisation

Seulement pour récepteurs satellite : affiche les informations sur le programme courant.

Commutation "mode" télétexte/tv

Seulement pour récepteurs satellite : visualise les informations de base du programme en vision.

Retour à la tv

Seulement pour récepteurs satellite : visualise le guide des programmes.

Mix télétexte/TV

Seulement pour récepteurs VCR ou DVD : touche d'éjection de cassette.

Stop sous-pages texte

Seulement pour récepteurs satellite : accès au menu de service.

Agrandissement de la page texte

Seulement pour récepteurs satellite : accès aux informations spécifiques d'un programme.

Désactivation temporaire du télétexte.

Seulement pour récepteurs satellite : accès à la fonction "menu principal".

Sélection des sous-pages

Seulement pour récepteurs VCR ou DVD : Pause

Touches de fonction télétexte/fastext rouge/vert/jaune/bleu

Seulement pour récepteurs VCR ou DVD : Rec (arrière), Play (avant), Stop.

orientation parabole est/ouest

polarité horizontale/verticale.

ellite : choix du convertisseur et de la fréquence.

Sommaire télétexte/infocenter

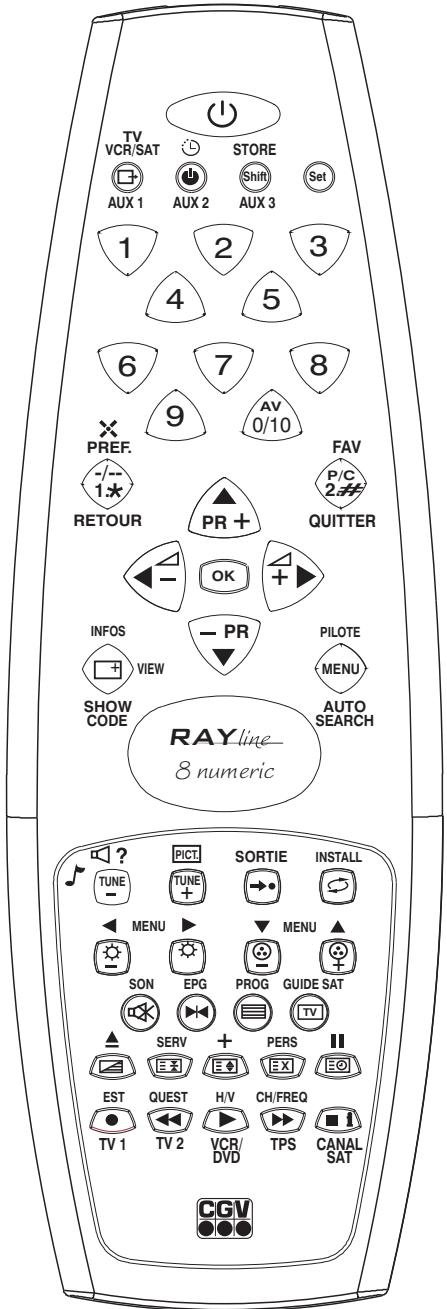

TV 1	TV 2	VCR/DVD	TPS	Touché de mémo où ménoriser jusqu'à 8 télécommandes d'origine	8 numeric
AUX1	AUX2	AUX3	CANAL SAT

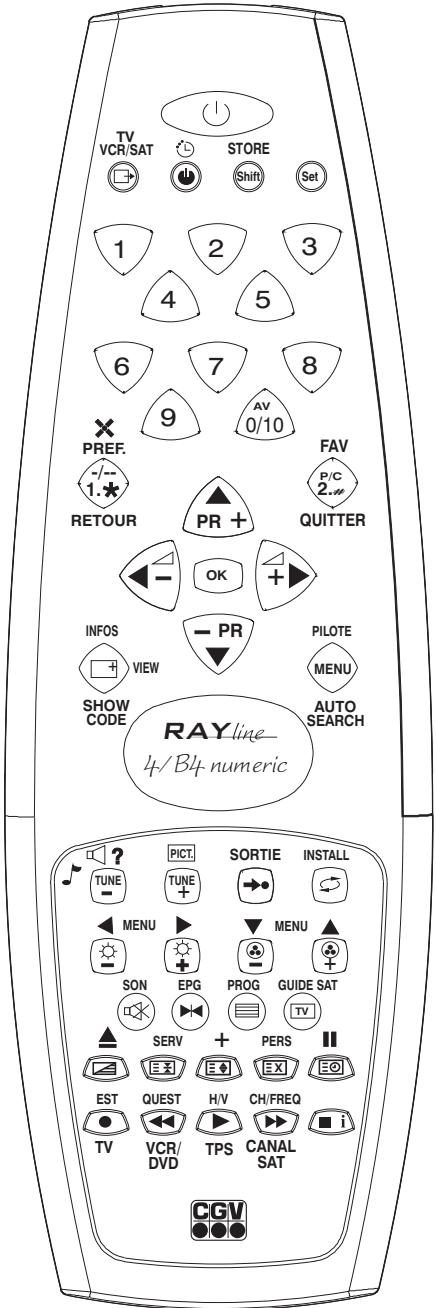

TV	VCR/DVD	TPS	CANAL SAT	Touché de mémo où ménoriser jusqu'à 4 télécommandes d'origine	4/B4 numeric

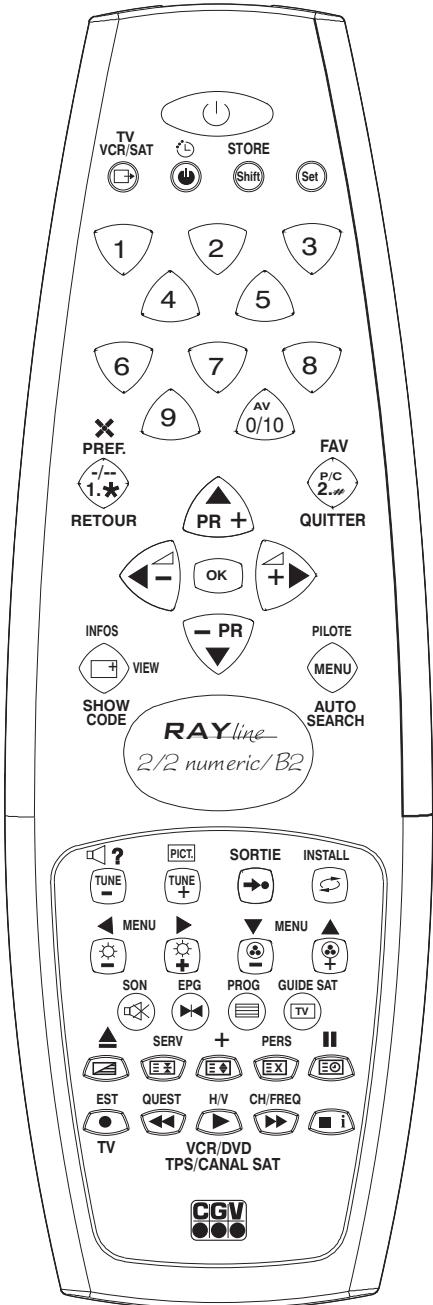

TV	VCR/DVD/SAT			Touché de mémo où ménoriser jusqu'à 2 télécommandes d'origine	2/2 numeric/B2

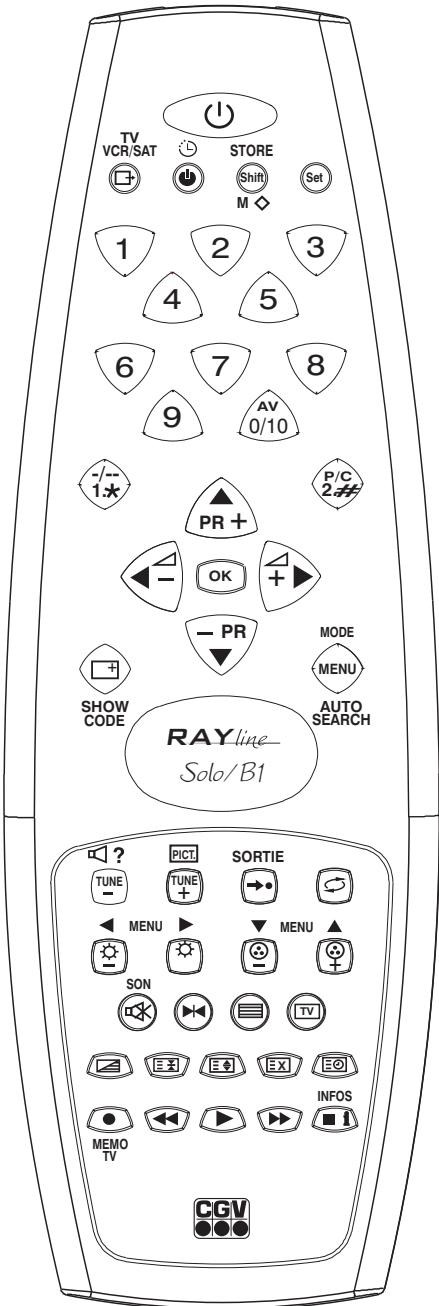

	MÉMO TV			Touché mémo où ménoriser le code de la tv	Solo/B1
	Auto Search			Auto-recherche
	Show Code			Lecture code ménorisé

Nous voulons vous remercier de la confiance que vous avez bien voulu nous accorder mais, surtout, nous voulons vous montrer que vous avez fait un excellent achat. Pour cela, nous devons établir un rapport de collaboration, dans lequel nous mettons à disposition un produit qui est le fruit d'années d'études et de recherches et nous vous demandons d'effectuer deux actions faciles mais

Caractéristiques principales

Cette télécommande est universelle, préprogrammée, complète et adaptable, mais facile à utiliser. Elle peut commander simultanément jusqu'à 8, 4 ou 2 appareils différents. Elle est programmée pour vous permettre de choisir parmi plus de 6000 télécommandes d'origine, pouvant contrôler plus de 50000 appareils.

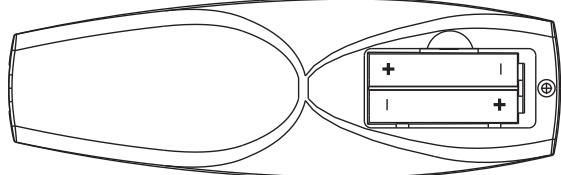

Introduction des piles

très importantes :

Conserver le présent manuel avec le plus grand soin. Lire avec l'attention nécessaire les explications et les conseils qui sont illustrés ci-après.

Si vous nous accordez la collaboration souhaitée, vous pourrez apprécier la parfaite fonctionnalité et la capacité d'utilisation de notre produit.

appareils différents : télévisions, magnétoscopes, lecteurs DVD, récepteurs satellite, etc.

Elle trouve et mémorise facilement votre télécommande d'origine. Elle conserve les codes programmes durant le remplacement des piles. Elle possède un voyant de contrôle et de confirmation de la transmission.

Soulevez le couvercle du logement des piles et introduisez les piles (2 piles 1,5 V AAA ou LR03), en faisant particulièrement attention à la polarité +/- (fig. 1).

Comment la faire fonctionner ?

Cherchez la marque de votre appareil dans l'annexe "liste des marques/codes".

Note : les codes par marque sont énumérés par ordre d'importance.

Si la marque est présente, notez les codes et suivez la méthode A (6) avec le premier code trouvé.

Si la marque n'est pas présente, suivez la méthode B (7.).

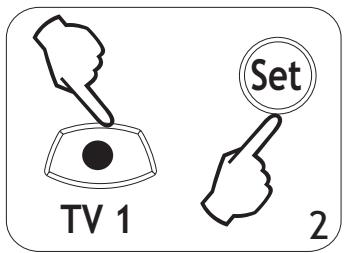

6. Procédure A (programmation manuelle)

Pour mémoriser le premier code sélectionné, procédez de la façon suivante :

a. Allumez votre appareil sur un programme quelconque. b. Appuyez sur la touche "SET", puis sur une des touches "MEMO", restez appuyé jusqu'à ce que le voyant clignote une fois longuement et deux fois rapidement. (fig.2) c. Introduisez le premier code en utilisant les touches numériques (p. ex. pour introduire le code 1119, vous devrez appuyer trois fois sur "1" et une fois sur "9"). (fig.3)

Note : chaque émission sera suivie d'un clignotement long ; en cas d'appui sur une touche non valable ou d'une attente de plus de 5 sec. entre un chiffre et l'autre, un clignotement rapide signalera l'erreur et la sortie de la procédure. d_Après avoir introduit le quatrième chiffre, le voyant clignotera deux fois.

Votre télécommande est prête !

Essayez toutes les fonctions de votre télécommande. En cas de mauvais fonctionnement, répétez la procédure à partir du point b en introduisant les autres codes qui correspondent à leur marque. Si aucun code prévu n'est efficace, suivez la procédure B. f) Répétez la même procédure si vous souhaitez introduire les codes des autres appareils, dans les touches MEMO encore libres (jusqu'à un maximum de 4). g) Pour accéder à chaque appareil, l'un après l'autre, appuyez sur "SET" et simultanément sur "MEMO" jusqu'à ce que le voyant clignote longuement. La télécommande fonctionne pour l'appareil sélectionné.

Note : il pourrait arriver, par oubli et/ou par maladresse, que l'on essaie de télécommander un appareil alors que la touche MEMO est habitée par un autre. Dans ce cas, la télécommande ne répond pas aux commandes ; il suffira alors d'habiter la touche MEMO de l'appareil souhaité.

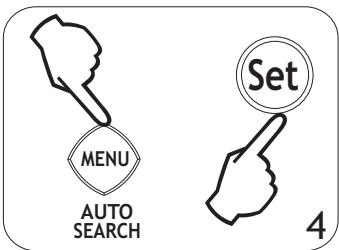

Procedure B (recherche automatique)

Pour lancer le programme de recherche automatique, après avoir allumé la télévision, le magnétoscope et le lecteur de DVD (ces derniers avec la fonction "play" activée), vous devrez effectuer les opérations suivantes :

a) Entrez sur la touche MEMO le code initial de l'appareil à télécommander (suivre les modalités des points 6b, 6c) en introduisant les codes suivants : TV >> 1000, DVD >> 2000, VCR >> 2300, HI-FI >> 3000, SAT >> 4000. b) La télécommande pointée vers le récepteur, appuyez d'abord sur la touche "SET" et ensuite sur "AUTO SEARCH" et maintenez les touches enfoncées simultanément jusqu'à

jusqu'à ce que le voyant clignote une fois longuement, deux fois brièvement. (fig.4)

c. Relâchez les touches. Le processeur effectue automatiquement la recherche, durant laquelle le voyant clignotera avec une intensité différente. d. Dès que la télévision s'éteint, que la cassette du magnétoscope ou le disque du DVD se bloque, appuyez sur une touche quelconque pour confirmer l'enregistrement du code (avant 3 sec.). (fig.5)

Cette recherche peut prendre plusieurs minutes. Votre télécommande est prête !

Essayez toutes les fonctions de votre télécommande. En cas de mauvais fonctionnement, répétez la procédure B à partir du point d.

Note : durant la recherche, le voyant clignote pour confirmer que la transmission est en cours. Si le

Si le voyant ne clignote pas, recommencez les opérations à partir du point 6_b. Si le voyant arrête de clignoter après quelques minutes et que la télévision ne s'est pas éteinte, la télécommande n'est pas compatible avec l'appareil.

Décodage des codes de mémoire

Si vous souhaitez découvrir le code qui a été programmé précédemment sur la touche MEMO, vous devrez procéder de la façon suivante :

a) Appuyez d'abord sur la touche "SET" et ensuite sur "SHOW CODE" et maintenez les touches enfoncées simultanément jusqu'à ce que le voyant clignote. b) Relâchez les touches et appuyez sur la touche "MEMO" souhaitée. c) Le voyant émettra une série de clignotements qui devront être interprétés de la manière suivante :

1) Chaque chiffre, excepté le zéro, est indiqué par la somme des clignotements rapides. 2) Le zéro est indiqué par un seul clignotement prolongé. 3) Entre deux chiffres (ou entre deux séries de clignotements), le voyant reste éteint pendant une demi-seconde environ.

Exemple de l'indication du voyant pour le code 1302

1 clignotement rapide ; pause ; 3 clignotements rapides ; pause ; 1 clignotement long ; pause ; 2 clignotements rapides.

Récapitulation des fonctions principales

Set

+ TV/VCR/TPS/CANAL DVD SAT

● = habilite le code introduit sur la touche MEMO

Set

+ TV/VCR/TPS/CANAL DVD SAT

pendant plus de 2 sec., habilite la procédure A (programmation manuelle)

Set

+

MENU AUTO SEARCH

=

lance la procédure B (recherche automatique)

Set

+

SHOW CODE

=

décode le code programme

Cas particuliers

a) Si le voyant ne clignote pas, vérifiez que les piles soient chargées et introduites avec la bonne polarité. b) En parcourant la liste, dans certaines marques (moins connues) vous trouverez un symbole qui indique une autre marque avec des codes similaires. Consultez les codes de la marque similaire pour trouver le code de votre télécommande.

c_ Il peut arriver, en appuyant sur la touche d'habilitation d'une fonction qui n'est pas prévue par la télécommande d'origine, que le récepteur de la télévision reçoive le message mais se bloque, ne trouvant pas la fonction demandée car elle n'est pas prévue. Éteignez simplement la télévision en utilisant la télécommande et rallumez-la. Toutes les fonctions seront rétablies.

Liste des marques / codes

Modeles	Type	Codes	Modélés	Type	Codes
A.R. SYSTEM	TV	1051, 1091, 1233, 1173, 1230		VCR	2330
AB SAT	SAT	4430, 4480	AKIRA	TV	1158, 1054
ACCENT	TV	1091, 1157, 1054, 1117, 1053	AKI	TV	1051, 1231
	VCR	2330, 2327, 2331	AKITA	→ ORION
			AKTRON	→ TOSHIBA
ACEC	PHILIPS		AKURA	TV	1206, 1145, 1051, 1091, 1061, 1032, 1035, 1053, 1210, 1031, 1062, 1266, 1030, 1029, 1049, 1157, 2326, 2330
ACTION	TV	1157
ADMIRAL	TV	1027, 1011, 1192, 1157, 1080, 1166, 1298, 1081, 1034
	VCR	2356, 2357
ADYSON	TV	1231, 1274, 1103	ALBA	TV	1206, 1147, 1075, 1061, 1157, 1210, 1051, 1032, 1035, 1107, 1225, 1102, 1083, 1227, 1190, 1052
	VCR	2330, 2329
AEGYR	SAT	4411
AGASHI	TV	1051, 1091, 1157, 1052
	VCR	2330		VCR	2330, 2349, 2354, 2377, 2315
	SAT	4413		SAT	4453, 4409, 4452, 4458, 4450, 4448
AGEF	BRUNS		ALBIRAL	TV	1051, 1012, 1233, 1052, 1091, 1210, 1227, 1225, 1186, 1229
AIKO	TV	1210, 1157, 1231
AIM	TV	1075, 1051, 1233, 1052, 1274, 1160, 1054, 1053, 1073, 1274, 1079
	VCR	2349, 2350, 2353
AIOSTAY	TV	1157, 1210, 1012, 1231, 1120, 1126	ALKOS	→ TOSHIBA
	VCR	2327, 2331	ALLANTIDE	SAT	4462
	VCR	2327, 2331	ALLORGAN	TV	1008, 1231, 1210, 1192, 1009, 1022
AIWA	TV	1038, 1109, 1334, 1204		VCR	2310, 2327, 2331
	COMBO	1106, 1109,
	DVD	2051	ALLSAT	SAT	4401, 4468
	VCR	2313, 2354, 2327, 2307, 2375, 2314, 2326, 2380
	HI FI	3039, 3040, 3041, 3047	ALTAI	SAT	4386
AKAI	TV	1003, 1075, 1140, 1203, 1201, 1172, 1050, 1091, 1077, 1154, 1052, 1135, 1158, 1349, 1351, 1031, 1134, 1023, 1010, 1033, 1012, 1051, 1210, 1072, 1234, 1007, 1211, 1274, 1141, 1132, 1160, 1157, 1014, 1019, 1049, 1052, 1123, 1204, 1231, 1190
	VCR	2304, 2302, 2326, 2305, 2310, 2315, 2306, 2314, 2320
	HI FI	3017, 3020, 3021, 3027, 3028
AKARI	TV	1321	AMWAY	VCR	2340
AKIBA	TV	1210	ANEX	TV	1051, 1052

Modèles	Type	Codes
ANGLO	TV	1091, 1157
	VCR	2327, 2331
ANIS	TV	1091, 1157, 1147
ANITECH	TV	1052, 1103, 1157, 1091, 1274, 1002, 1117, 1209, 1049, 1052, 1195
	VCR	2327, 2330, 2340, 2310, 2331, 2345, 2329, 2312
ANKARO	SAT	4420, 4496, 4477, 4446, 4460
ANNTRON	SAT	4409, 4490
ANSONIC	TV	1051, 1147, 1157, 1145, 1158, 1061, 1091, 1032, 1117, 1210, 1049, 1217
ANTECNO	TV	1210
APHEL SOUND	TV	1210
	VCR	2327, 2345, 2354, 2331
APOLLO	SAT	4409

Arc en ciel ⇒ Thomson

ARCAM TV 1231

HI FI 3035, 3042

ARCELIK TV 1147, 1203, 1051, 1145, 1158, 1052, 1093, 1012, 1180, 1039, 1096, 1101, 1173, 1198

Durée de 2 ans, à compter de la date d'achat, contre tout vice de fabrication. Nous garantissons la remise en état ou le remplacement des pièces défectueuses.

Compagnie Générale de Videotechnique France
