Type de produit	Télécommande universelle préprogrammée
Marque	CGV
Modèle	RAYLINE 2 NUMERIC
Alimentation	2 piles 1,5 V type AAA/LR03
Appareils compatibles	TV, VCR, DVD, SAT, Hi-Fi et plus de 50000 appareils
Nombre d'appareils contrôlables	Jusqu'à 8 simultanément (selon version)
Programmation	Manuelle (code) ou recherche automatique
Mémorisation des codes	Conserve les codes lors du remplacement des piles
Voyant de transmission	LED de contrôle et confirmation
Portée	Environ 8 mètres (estimation)
Dimensions (approx.)	Environ 20 x 5 x 2,5 cm
Poids (avec piles)	Environ 120 g
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Retirer les piles en cas de non-utilisation prolongée.
Pièces détachées	Piles de rechange (AAA/LR03)
Garantie	2 ans contre tout vice de fabrication
Langues de la notice	Français, Italien, et autres sur demande

FOIRE AUX QUESTIONS - RAYLINE 2 NUMERIC CGV

Comment installer les piles dans la télécommande RAYLINE 2 NUMERIC ?

Soulevez le couvercle du logement des piles situé à l'arrière. Insérez deux piles de type AAA/LR03 en respectant la polarité (+/-) indiquée. Refermez le couvercle.

Comment programmer ma télécommande pour contrôler ma télévision ?

Utilisez la procédure A (programmation manuelle) : allumez la TV, appuyez sur SET puis sur la touche MÉMO souhaitée, maintenez jusqu'à ce que le voyant clignote. Entrez le code à 4 chiffres de votre marque (trouvé dans la liste) à l'aide des touches numériques. Le voyant clignotera deux fois pour confirmer.

Que faire si la recherche automatique ne fonctionne pas ?

Assurez-vous que l'appareil est allumé et que la télécommande pointe vers lui. Vérifiez les piles. Si le voyant ne clignote pas, recommencez la procédure à partir de l'étape 6b. Si le voyant arrête de clignoter sans éteindre la TV, la télécommande peut ne pas être compatible.

Comment retrouver le code mémorisé sur une touche MÉMO ?

Appuyez sur SET + SHOW CODE jusqu'à ce que le voyant clignote. Relâchez, puis appuyez sur la touche MÉMO souhaitée. Le voyant émettra des clignotements : rapides pour les chiffres (sauf 0), long pour 0.Exemple : 1 rapide, pause, 3 rapides, pause, 1 long, pause, 2 rapides = code 1302.

Puis-je contrôler plusieurs appareils avec cette télécommande ?

Oui, la télécommande peut contrôler jusqu'à 8 appareils (selon version). Chaque appareil est assigné à une touche MÉMO différente. Pour basculer, appuyez sur SET + la touche MÉMO correspondante.

Comment utiliser la fonction de recherche automatique ?

Allumez l'appareil à contrôler. Sur la télécommande, appuyez sur SET puis sur la touche MÉMO correspondant au type d'appareil (TV:1000, DVD:2000, etc.). Ensuite, appuyez simultanément sur SET et AUTO SEARCH jusqu'à ce que le voyant clignote longuement puis deux fois rapidement. Relâchez. La recherche commence. Dès que l'appareil s'éteint, appuyez sur une touche pour confirmer.

La télécommande ne répond plus, que faire ?

Vérifiez d'abord les piles : sont-elles chargées et correctement insérées ? Si oui, assurez-vous que la télécommande est en mode pour l'appareil souhaité (appuyez sur SET + MÉMO). Si le voyant ne clignote pas, remplacez les piles. Si le problème persiste, contactez le service après-vente.

Que signifie le clignotement rapide du voyant lors de la programmation ?

Un clignotement rapide indique une erreur : soit vous avez appuyé sur une touche non valable, soit vous avez attendu plus de 5 secondes entre deux chiffres. Dans ce cas, la procédure est annulée. Recommencez depuis le début.

Comment nettoyer la télécommande ?

Utilisez un chiffon doux légèrement humide (pas mouillé) pour essuyer la surface. Ne jamais utiliser de solvants, alcool ou produits abrasifs. Évitez que l'eau ne pénètre à l'intérieur.

Où trouver la liste des codes pour ma marque ?

La liste des codes par marque se trouve dans la notice d'utilisation, pages 7 à 44. Vous pouvez consulter la notice en ligne sur notice-facile.com ou la télécharger au format PDF.

MODE D'EMPLOI RAYLINE 2 NUMERIC CGV

notice d'utilisation

Voyant (led)

Marche ou arrêt on/off

VCR/SAT

Prise SCART (péritel)

Commutation AV du TV/VR/SAT

Shift

ST05

Sleep arrêt temporisé

Seulement pour récepteurs VCR : timer/timer record

Touche fonction de shift

Set

1...0/10

Touche de programmation des codes

Chaînes de 1 à 10

--1.

X REF

Sélection 1/2 chiffres/dizaines

Seulement pour récepteurs sat : active ou désactive la sélection des chaînes préférées

3-7

Programme/chaine vingtaine touche astérisque

Seulement pour récepteurs sat : liste des canaux favoris

Défilement des chaînes en séquence

Ok menu/entrée menu

VIEW

Réglage volume

MENU

PILOT

SORTIE

INSTALL

FPG

TVGUIDE SAT

SERV

EST QUEST

HIV

CH/FREQ

i INFO

Display/indication chaîne/programme

Effacement display

Selection menu

Touche de fonction "mode"

Réglage syntonie

Menu réglage son

Menu réglage vidéo

Recherche

Sortie menu

Programme précédent

Réglage menu avant/arrière

Réglage couleur

Réglage menu haut/bas

Sourdine

Normalisation

Seulement pour récepteurs sat : affiche les informations sur le programme courant

Commutation "mode" télétexte/tv

Seulement pour récepteurs sat : visualise les informations de base du programme en vision

Retour à la tv

Seulement pour récepteurs sat : visualise le guide des programmes

Mix télétexte/tv

Seulement pour récepteurs VCR ou DVD : eject/touche expulsion cassette

Stop sous-pages texte

Seulement pour récepteurs sat : accès au menu de service

Agrandissement page texte

Seulement pour récepteurs sat : accès aux informations spécifiques d'un programme

Désactivation temporaire télétexte

Seulement pour récepteurs sat : accès à la fonction "menu principal"

Sélection sous-pages

Seulement pour récepteurs VCR ou DVD : Pause

Touches de fonction télétexte/fastext rouge/vert/jaune/bleu

Seulement pour récepteurs VCR ou DVD : Rec arrière play avant - stop

Seulement pour récepteurs sat : orientation parabole est/ouest

Seulement pour récepteurs sat : polarité horizontal/vertical

Seulement pour récepteurs sat : CHOIX convertisseur et fréquence.

Sommaire télétexte/infocenter

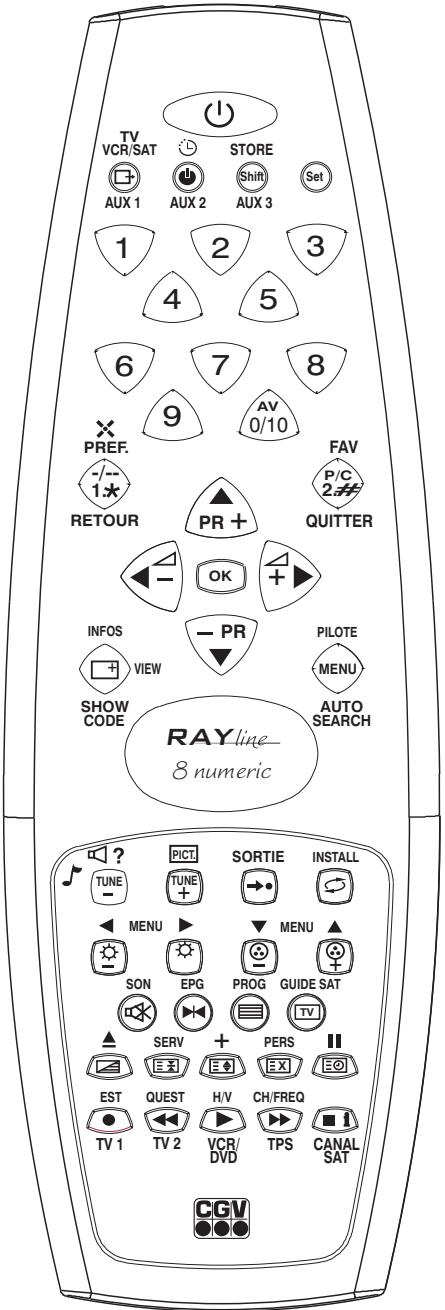

TV 1	TV 2	VCR/DVD	TPS	Touché de mémo où ménoriser jusqu'à 8 télécommandes d'origine	8 numeric
AUX1	AUX2	AUX3	CANAL SAT

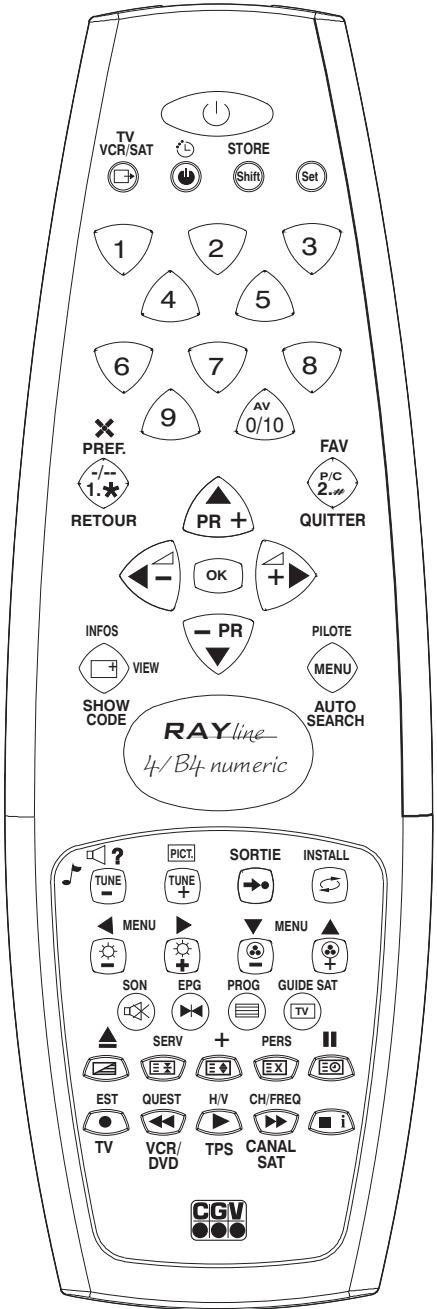

TV	VCR/DVD	TPS	CANAL SAT	Touché de mémo où ménoriser jusqu'à 4 télécommandes d'origine	4/B4 numeric

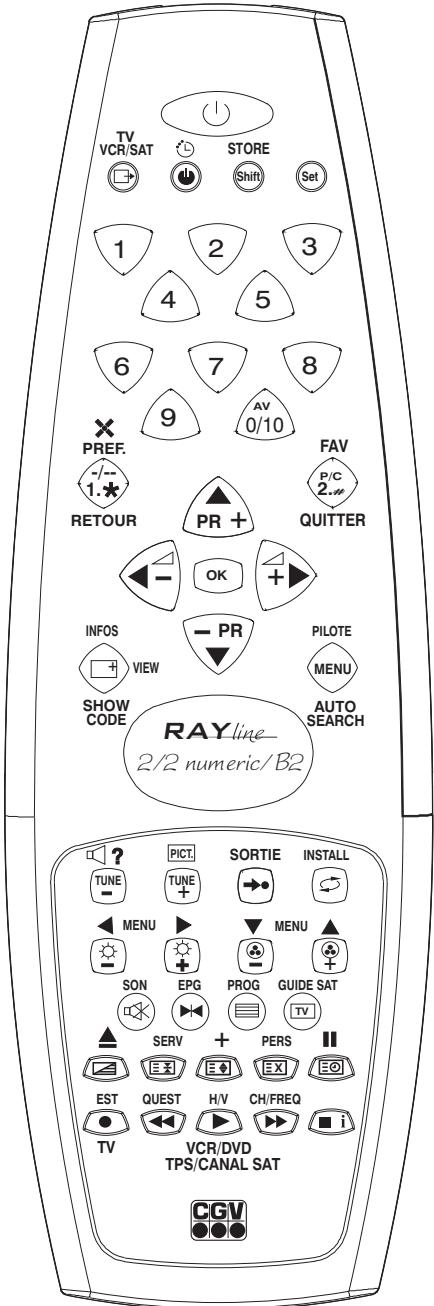

TV	VCR/DVD/SAT			Touché de mémo où ménoriser jusqu'à 2 télécommandes d'origine	2/2 numeric/B2

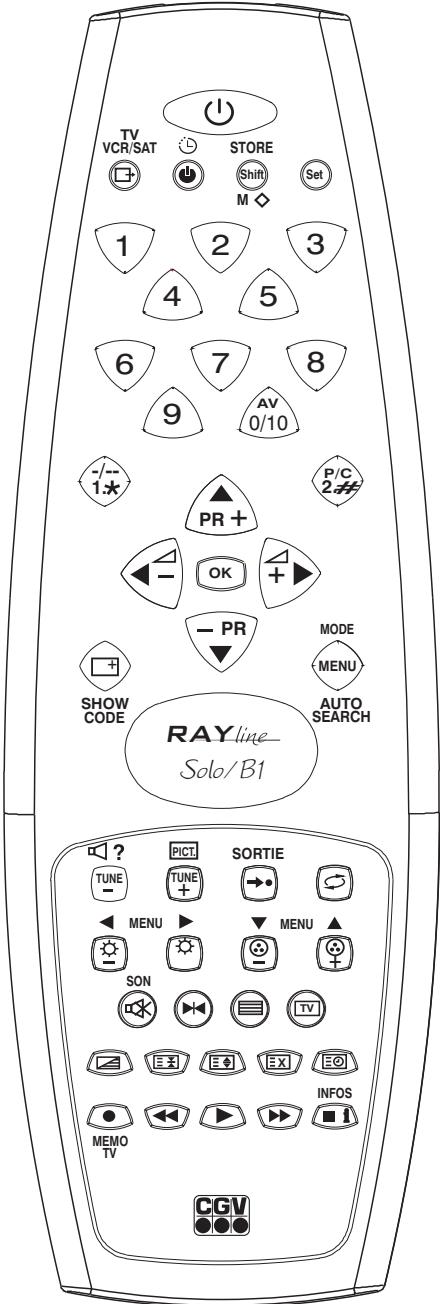

	MÉMO TV			Touché mémo où ménoriser le code de la tv	Solo/B1
	Auto Search			Auto-recherche
	Show Code			Lecture code ménorisé

2_INTRODUCTION

Nous vous remercions de la confiance que vous avez bien voulu nous accorder, mais surtout, nous voulons vous montrer que vous avez fait un excellent achat. Pour cela, nous devons établir un rapport de collaboration, dans lequel nous mettons à disposition un produit qui est le fruit d'années d'études et de recherches, et nous vous demandons d'effectuer deux actions faciles mais

3_CARACTÉRISTIQUES principales

a_Cette télécommande est universelle, préprogrammée, complète et adaptable, mais facile à utiliser. b_Elle peut commander simultanément jusqu'à 8/4/2 appareils différents. c_ Elle est programmée pour vous permettre de choisir parmi plus de 6000 télécommandes d'origine, pouvant contrôler plus de 50000

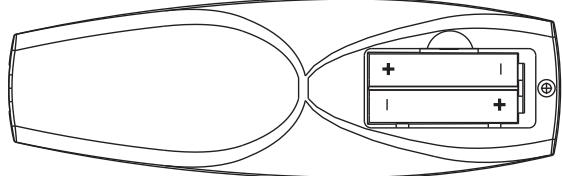

4_ Introduction des piles

très importantes :

a_Conserver le présent manuel avec le plus grand soin. b_Lire avec l'attention nécessaire les explications et les conseils qui sont illustrés ci-après.

Si vous nous accordez la collaboration souhaitée, vous pourrez apprécier la parfaite fonctionnalité et la facilité d'utilisation de notre produit.

appareils différents : télévisions, magnétoscopes, lecteurs DVD, récepteurs satellite, etc.

d_Elle trouve et mémorise facilement votre télécommande d'origine. e_Elle conserve les codes programmes durant le remplacement des piles. f_Elle possède un voyant de contrôle et de confirmation de la transmission.

Soulevez le couvercle du logement des piles et introduisez les piles (2 piles 1,5 V AAA ou LR03), en faisant particulièrement attention à la polarité +/- (fig. 1)

5 Comment la faire fonctionner?

Cherchez la marque de votre appareil dans l'annexe "liste des marques/codes".

Note : les codes par marque sont énumérés par ordre d'importance.

_ si la marque est présente, notez les codes et suivez la méthode A (6)_ avec le premier code trouvé

_ si la marque n'est pas présente, suivez la méthode B (7).

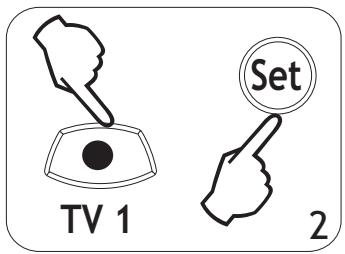

6_PROCEDURE a (programmation manuelle)

Pour mémoriser le premier code sélectionné, procédez de la façon suivante :

a_Allumez votre appareil sur un programme quelconque. b_Appuyez sur la touche "SET", puis sur une des touches "MEMO", restez appuyé jusqu'à ce que le voyant clignote une fois longuement et deux fois rapidement. (fig.2) c_Introduisez le premier code note en utilisant les touches numériques (p. ex. pour introduire le code 1119, vous devrez appuyer trois fois sur "1" et une fois sur "9"). (fig.3)

Note : chaque émission sera suivie d'un clignotement long ; en cas d'appui sur une touche non-valable ou d'une attente de plus de 5 sec. entre un chiffre et l'autre, un clignotement rapide signalera l'erreur et la sortie de la procédure. d_Après avoir introduit le quatrième chiffre, le voyant clignotera deux fois.

Votre télécommande est prête!

e_Essayez toutes les fonctions de toute télécommande. En cas de mauvais fonctionnement, répétez la procédure à partir du point b en introduisant les autres codes qui correspondent à votre marque. Si aucun code prévu n'est efficace, suivez la procédure B. f_Répétez la même procédure si vous souhaitez introduire les codes des autres appareils, dans les touches MEMO encore libres (jusqu'à un maximum de 4). g_Pour accéder à chaque appareil, l'un après l'autre, appuyez sur "SET" et simultanément sur "MEMO" jusqu'à ce que le voyant clignote longuement. La télécommande fonctionne pour l'appareil sélectionné.

Note: il pourrait arriver, par oubli et/ou par maladresse, qu'on essaye de télécommander un appareil alors que la touche MEMO est habitée sur un autre. Dans ce cas, la télécommande ne répond pas aux commandes; il suffira alors d'habiliter la touche MEMO de l'appareil souhaité.

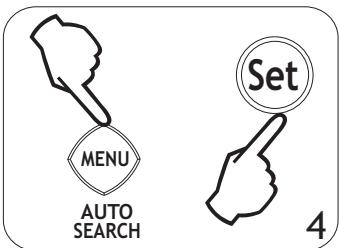

7_PROCEDURE b (recherche automatique)

Pour lancer le programme de recherche automatique, après avoir allumé la télévision, le magnétoscope et le lecteur de DVD (ces derniers avec la fonction "play" activée), vous devrez effectuer les opérations suivantes :

a) Entrez sur la touche MEMO le code initial de l'appareil à télécommander (suivre les modalités des points 6b, 6c) en introduisant les codes suivants : TV>>1000, DVD>>2000, VCR>>2300, HI-FI>>3000, SAT>>4000 b) La télécommande pointée vers le récepteur, appuyez d'abord sur la touche "SET" et ensuite sur "AUTO SEARCH" et maintenez les touches enfoncées simultanément jusqu'à

ce que le voyant clignote une fois longuement, deux fois brièvement. (fig.4)

c_ Relâchez les touches. Le processeur effectue automatiquement la recherche, durant laquelle le voyant clignotera avec une intensité différente. d_ Des que la télévision s'est éteinte, que la cassette du VCR ou le disque du DVD se bloque, appuyez sur une touche quelconque pour confirmer l'enregistrement du code. (avant 3 sec.).(fig.5)

Cette recherche peut prendre plusieurs minutes. Votre télécommande est prête!

Essayez toutes les fonctions de votre télécommande. En cas de mauvais fonctionnement, répétez la procédure B à partir du point d_. Note: La dernière partie "du point d_" est incomplète, mais je ne peux pas l'inventer.

note : durant la recherche, le voyant clignote pour confirmer que la transmission est en cours. Si le

voyant ne clignote pas, recommencez les opérations à partir du point 6_b. Si le voyant arrête de clignoter après quelques minutes et que la télévision ne s'est pas éteinte, la télécommande n'est pas compatible avec l'appareil.

8_DÉCODAGE des codes de MEMO

Si vous souhaitez découvrir le code qui a été programmé précédemment sur la touche MEMO, vous devrez procéder de la façon suivante :

a) Appuyez d'abord sur la touche "SET" et ensuite sur "SHOW CODE" et maintenez les touches enfoncées simultanément jusqu'à ce que le voyant clignote. b) Relâchez les touches et appuyez sur la touche "MEMO" souhaitée. c) Le voyant émettra une série de clignotements qui devront être interprétées de la manière suivante:

1) Chaque chiffre, excepté le zéro, est la somme des clignotements rapides. 2) Le zéro est indiqué par un seul clignotement prolongé. 3) Entre deux chiffres (ou entre deux séries de clignotements), le voyant reste éteint pendant une demi-seconde environ.

Exemple de l'indication duvoyant pourlecode1302

1 clignotement rapide ; pause ; 3 clignotements rapides ; pause ; 1 clignotement long ; pause ; 2 clignotements rapides

9_RÉCAPITULATION des fonctions principales

Set

+ TV/VCR/TPS/CANAL DVD SAT

● = habilite le code introduit sur la touche MEMO

Set

+ TV/VCR/TPS/CANAL DVD SAT

= pendant plus de 2 sec., habilite la procédure A (programmation manuelle)

Set

+

MENU AUTO SEARCH

=

lance la procédure B (recherche automatique)

Set

+

SHOW CODE

=

décode le code programme

10_CAS particuliers

a_Si le voyant ne clignote pas, vérifiez que les piles soient chargées et introduites avec la bonne polarité b_ En parcourant la liste, dans certaines marques (moins connues) vous trouverez un symbole qui indique une autre marque avec des codes similaires. Consultez les codes de la marque similaire pour couvrir le code de votre télécommande.

Il peut arriver, en appuyant sur la touche d'habilitation d'une fonction qui n'est pas prévue par la télécommande d'origine, que le récepteur de la télévision reçoive le message mais se bloque, ne trouvant pas la fonction demandée car elle n'est pas prévue. Eteignez simplement la télévision en utilisant la télécommande et rallumez-la. Toutes les fonctions seront rétablies.

liste des marques/codes

Modeles	Type	Codes	Modélés	Type	Codes
A.R. SYSTEM	TV	1051, 1091, 1233, 1173, 1230		VCR	2330
AB SAT	SAT	4430, 4480	AKIRA	TV	1158, 1054
ACCENT	TV	1091, 1157, 1054, 1117, 1053	AKI	TV	1051, 1231
	VCR	2330, 2327, 2331	AKITA	→ ORION
			AKTRON	→ TOSHIBA
ACEC	PHILIPS		AKURA	TV	1206, 1145, 1051, 1091, 1061, 1032, 1035, 1053, 1210, 1031, 1062, 1266, 1030, 1029, 1049, 1157, 2326, 2330
ACTION	TV	1157
ADMIRAL	TV	1027, 1011, 1192, 1157, 1080, 1166, 1298, 1081, 1034
	VCR	2356, 2357
ADYSON	TV	1231, 1274, 1103	ALBA	TV	1206, 1147, 1075, 1061, 1157, 1210, 1051, 1032, 1035, 1107, 1225, 1102, 1083, 1227, 1190, 1052
	VCR	2330, 2329
AEGYR	SAT	4411
AGASHI	TV	1051, 1091, 1157, 1052
	VCR	2330		VCR	2330, 2349, 2354, 2377, 2315
	SAT	4413		SAT	4453, 4409, 4452, 4458, 4450, 4448
AGEF	BRUNS		ALBIRAL	TV	1051, 1012, 1233, 1052, 1091, 1210, 1227, 1225, 1186, 1229
AIKO	TV	1210, 1157, 1231
AIM	TV	1075, 1051, 1233, 1052, 1274, 1160, 1054, 1053, 1073, 1274, 1079
	VCR	2349, 2350, 2353
AIOSTAY	TV	1157, 1210, 1012, 1231, 1120, 1126	ALKOS	→ TOSHIBA
	VCR	2327, 2331	ALLANTIDE	SAT	4462
	VCR	2327, 2331	ALLORGAN	TV	1008, 1231, 1210, 1192, 1009, 1022
AIWA	TV	1038, 1109, 1334, 1204		VCR	2310, 2327, 2331
	COMBO	1106, 1109,
	DVD	2051	ALLSAT	SAT	4401, 4468
	VCR	2313, 2354, 2327, 2307, 2375, 2314, 2326, 2380
	HI FI	3039, 3040, 3041, 3047	ALTAI	SAT	4386
AKAI	TV	1003, 1075, 1140, 1203, 1201, 1172, 1050, 1091, 1077, 1154, 1052, 1135, 1158, 1349, 1351, 1031, 1134, 1023, 1010, 1033, 1012, 1051, 1210, 1072, 1234, 1007, 1211, 1274, 1141, 1132, 1160, 1157, 1014, 1019, 1049, 1052, 1123, 1204, 1231, 1190
	VCR	2304, 2302, 2326, 2305, 2310, 2315, 2306, 2314, 2320
	HI FI	3017, 3020, 3021, 3027, 3028
AKARI	TV	1321	AMWAY	VCR	2340
AKIBA	TV	1210	ANEX	TV	1051, 1052

Modèles	Type	Codes
ANGLO	TV	1091, 1157
	VCR	2327, 2331
ANIS	TV	1091, 1157, 1147
ANITECH	TV	1052, 1103, 1157, 1091, 1274, 1002, 1117, 1209, 1049, 1052, 1195
	VCR	2327, 2330, 2340, 2310, 2331, 2345, 2329, 2312
ANKARO	SAT	4420, 4496, 4477, 4446, 4460
ANNTRON	SAT	4409, 4490
ANSONIC	TV	1051, 1147, 1157, 1145, 1158, 1061, 1091, 1032, 1117, 1210, 1049, 1217
ANTECNO	TV	1210
APHEL SOUND	TV	1210
	VCR	2327, 2345, 2354, 2331
APOLLO	SAT	4409

ARCAM TV 1231

HI FI 3035, 3042

ARCELIK TV 1147,1203,1051, 1145,1158,1052, 1093,1012,1180, 1039,1096,1101, 1173,1198

Durée de 2 ans, à compter de la date d'achat, contre tout vice de fabrication. Nous garantissons la remise en état ou le remplacement des pièces défectueuses.
