Type de produit	Télécommande universelle préprogrammée
Marque	CGV
Modèle	RAYLINE 2
Alimentation	2 piles 1,5 V AAA/LR03
Dimensions (approx.)	200 x 45 x 25 mm
Poids (approx.)	120 g (avec piles)
Fonctions principales	Programmation manuelle et recherche automatique, mémorisation de codes, décodage de codes, télétexte, contrôle de volume, chaînes, etc.
Compatibilité	TV, VCR, DVD, SAT, Hi-Fi (plus de 50000 appareils, 6000 codes intégrés)
Mémorisation	Jusqu'à 8 appareils selon version (8/4/2 touches MEMO)
Conservation des codes	Codes conservés lors du remplacement des piles
Voyant LED	Confirmation de transmission et de programmation
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Respecter la polarité des piles. Ne pas exposer à l'humidité ou à la chaleur excessive.
Informations générales	Notice d'utilisation de 44 pages disponible en téléchargement. Garantie constructeur 2 ans.

FOIRE AUX QUESTIONS - RAYLINE 2 CGV

Comment programmer ma télécommande RAYLINE 2 avec un code manuel ?

Allumez votre appareil. Appuyez sur SET puis sur une touche MEMO jusqu'à ce que le voyant clignote. Entrez le code à 4 chiffres (ex: 1119) avec les touches numériques. Le voyant clignote deux fois pour confirmer. Testez les fonctions.

Que faire si la télécommande ne répond plus ?

Vérifiez d'abord les piles : remplacez-les si nécessaire en respectant la polarité. Assurez-vous que la touche MEMO correspond à l'appareil souhaité. Si le problème persiste, reprogrammez la télécommande.

Comment effectuer une recherche automatique des codes ?

Allumez l'appareil (TV, VCR, etc.) et pointez la télécommande. Appuyez sur SET puis sur AUTO SEARCH jusqu'à ce que le voyant clignote. Relâchez : la recherche démarre. Quand l'appareil s'éteint ou se bloque, appuyez sur une touche pour mémoriser le code.

Comment retrouver le code mémorisé sur une touche MEMO ?

Appuyez sur SET puis sur SHOW CODE jusqu'à ce que le voyant clignote. Appuyez sur la touche MEMO souhaitée. Le voyant clignote pour indiquer le code : clignotements rapides pour le chiffre (ex: 3 clignotements = 3), et un clignotement long pour 0.

La télécommande fonctionne-t-elle avec tous les appareils ?

La télécommande contient plus de 6000 codes pour 50000 appareils (TV, VCR, DVD, SAT, Hi-Fi). Si votre marque n'est pas dans la liste, utilisez la recherche automatique ou contactez le fabricant.

Comment passer d'un appareil à l'autre (TV, VCR, etc.) ?

Appuyez sur SET puis sur la touche MEMO correspondant à l'appareil (TV, VCR, etc.) jusqu'à ce que le voyant clignote. La télécommande commande maintenant cet appareil.

Que faire si aucun code manuel ne fonctionne pour mon appareil ?

Utilisez la procédure B (recherche automatique) en entrant le code initial de la catégorie (TV:1000, DVD:2000, VCR:2300, HIFI:3000, SAT:4000) puis lancez la recherche. Si cela échoue, l'appareil n'est pas compatible.

La télécommande garde-t-elle les codes quand je change les piles ?

Oui, la télécommande conserve les codes programmés pendant le remplacement des piles, à condition de ne pas dépasser quelques minutes.

Où trouver la liste des codes et marques ?

La liste complète se trouve dans la notice d'utilisation (pages 11 à 44) téléchargeable gratuitement sur le site. Elle répertorie des centaines de marques avec leurs codes correspondants.

Comment nettoyer la télécommande ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager le boîtier.

MODE D'EMPLOI RAYLINE 2 CGV

notice d'utilisation

Voyant (led)

Marche ou arrêt on/off

VCB/SAT

Prise SCART (péritel)

Commutation AV du TV/VCR/SAT

Shift

STORE

Sleep arrêt temporisé

Seulement pour récepteurs VCR : timer/timer record

Touche fonction de shift

Set

1...0/10

Touche de programmation des codes

Chaînes de 1 à 10

X PREF

Sélection 1/2 chiffres/dizaines

Seulement pour récepteurs sat : active ou désactive la sélection des chaînes préférées

3-7

FAY

Programme/chaine vingtaines touche astérisque

Seulement pour récepteurs sat : liste des canaux favoris

Défilement des chaînes en séquence

Ok menu/entrée menu

VIEW

MENUPIL OTE

PICT.

SORTIE

INSTALL

FBG

PROG

SERY

PERS

EST QUEST

HIV

CH/FREQ

i INFO

Display/indication chaîne/programme

Effacement display

Selection menu

Touche de fonction "mode"

Réglage syntonie

Menu réglage son

Menu réglage vidéo

Recherche

Sortie menu

Programme précédent

Réglage menu avant/arrière

Réglage couleur

Réglage menu haut/bas

Sourdine

Normalisation

Seulement pour récepteurs sat : affiche les informations sur le programme courant

Commutation "mode" télétexte/tv

Seulement pour récepteurs sat : visualise les informations de base du programme en vision

Retour à la tv

Seulement pour récepteurs sat : visualise le guide des programmes

Mix télétexte/tv

Seulement pour récepteurs VCR ou DVD : eject/touche expulsion cassette

Stop sous-pages texte

Seulement pour récepteurs sat : accès au menu de service

Agrandissement page texte

Seulement pour récepteurs sat : accès aux informations spécifiques d'un programme

Désactualisation temporaire télétexte

Seulement pour récepteurs sat : accès à la fonction "menu principal"

Sélection sous-pages

Seulement pour récepteurs VCR ou DVD : Pause

Touches de fonction télétexte/fastext rouge/vert/jaune/bleu

Seulement pour récepteurs VCR ou DVD : Rec arrière play avant - stop

Seulement pour récepteurs sat : orientation parabole est/ouest

Seulement pour récepteurs sat : polarité horizontal/vertical

Seulement pour récepteurs sat : CHOIX convertisseur et fréquence.

Sommaire télétexte/infocenter

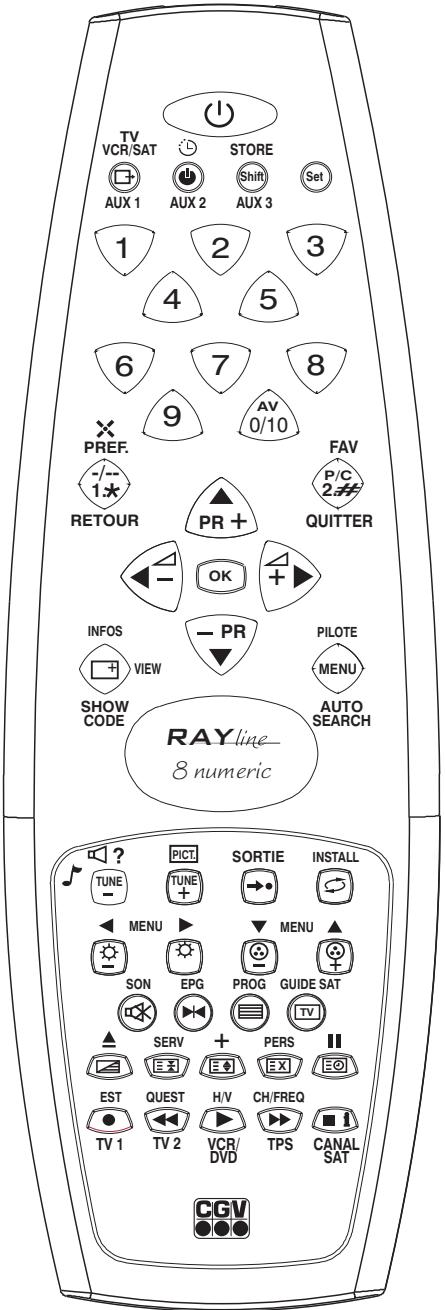

TV 1 TV 2 VCR/DVD TPS Touche de mémo où memoriser jusqu'à 8 télécommandes d'origine 8 numeric
AUX1 AUX2 AUX3 CANAL SAT

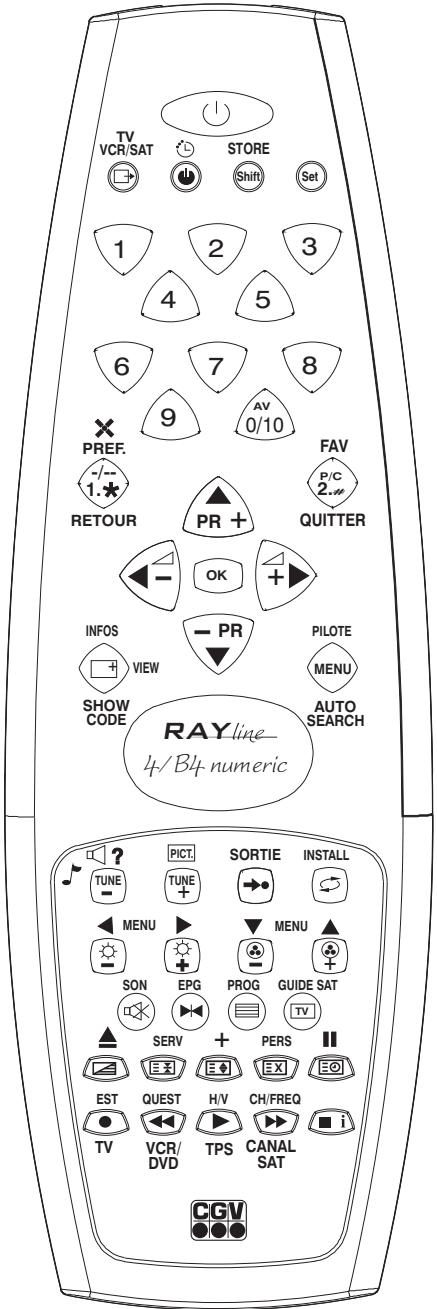

TV	VCR/DVD TPS CANAL SAT Touche de mémo où memoriser jusqu'à 4 télécommandes d'origine 4/B4 numeric

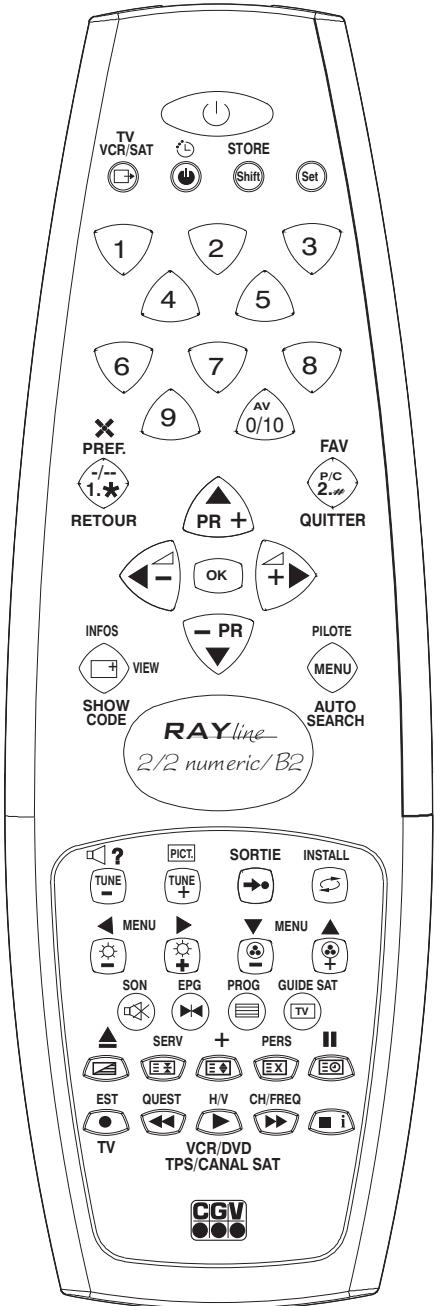

TV	VCR/DVD/SAT Touche de mémo où memoriser jusqu'à 2 télécommandes d'origine 2/2 numeric/B2

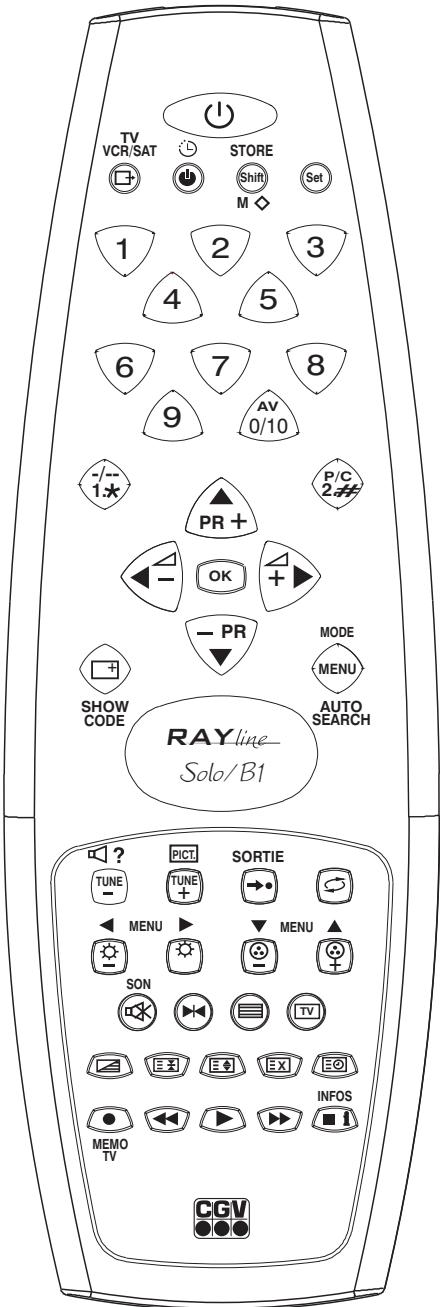

	MEMO TV Touche mémo où memoriser le code de la tv Solo/B1
	Auto Search Show Code	Auto-recherche Lecture code mémorisé

2_INTRODUCTION

Nous vous remercions de la confiance que vous avez bien voulu nous accorder, mais surtout, nous voulons vous montrer que vous avez fait un excellent achat. Pour cela, nous devons établir un rapport de collaboration, dans lequel nous mettons à disposition un produit qui est le fruit d'années d'études et de recherches, et nous vous demandons d'effectuer deux actions faciles mais

3_CARACTÉRISTIQUES principales

a_Cette télécommande est universelle, préprogrammée, complète et adaptable, mais facile à utiliser. b_Elle peut commander simultanément jusqu'à 8/4/2 appareils différents. c_ Elle est programmée pour vous permettre de choisir parmi plus de 6000 télécommandes d'origine, pouvant contrôler plus de 50000

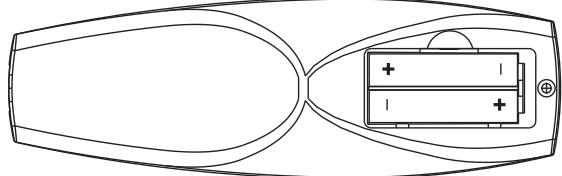

4_ Introduction des piles

très importantes :

a_Conserver le présent manuel avec le plus grand soin. b_Lire avec l'attention nécessaire les explications et les conseils qui sont illustrés ci-après.

Si vous nous accordez la collaboration souhaitée, vous pourrez apprécier la parfaite fonctionnalité et la facilité d'utilisation de notre produit.

appareils différents : télévisions, magnétoscopes, lecteurs DVD, récepteurs satellite, etc.

d_Elle trouve et mémorise facilement votre télécommande d'origine. e_Elle conserve les codes programmes durant le remplacement des piles. f_Elle possède un voyant de contrôle et de confirmation de la transmission.

Soulevez le couvercle du logement des piles et introduisez les piles (2 piles 1,5 V AAA ou LR03), en faisant particulièrement attention à la polarité +/- (fig. 1)

5 Comment la faire fonctionner?

Cherchez la marque de votre appareil dans l'annexe "liste des marques/codes".

Note : les codes par marque sont énumérés par ordre d'importance.

_ si la marque est présente, notez les codes et suivez la méthode A (6)_ avec le premier code trouvé

_ si la marque n'est pas présente, suivez la méthode B (7).

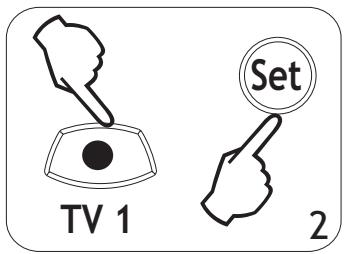

6_PROCEDURE a (programmation manuelle)

Pour mémoriser le premier code sélectionné, procédez de la façon suivante :

a_Allumez votre appareil sur un programme quelconque. b_Appuyez sur la touche "SET", puis sur une des touches "MEMO", restez appuyé jusqu'à ce que le voyant clignote une fois longuement et deux fois rapidement. (fig.2) c_Introduisez le premier code note en utilisant les touches numériques (p. ex. pour introduire le code 1119, vous devrez appuyer trois fois sur "1" et une fois sur "9"). (fig.3)

note : chaque émission sera suivie d'un clignotement long ; en cas d'appui sur une touche non-valable ou d'une attente de plus de 5 sec. entre un chiffre et l'autre, un clignotement rapide signalera l'erreur et la sortie de la procédure. d_Après avoir introduit le quatrième chiffre, le voyant clignotera deux fois.

Votre télécommande est prête!

Essayez toutes les fonctions de votre télécommande. En cas de mauvais fonctionnement, repétez la procédure A partir du point b en introduisant les autres codes qui correspondant a leur marque. Si aucun code prevu n'est efficace, suivez la procédure B. Répétez la même procédure si vous souhaitez introduire les codes des autres appareils, dans les touches MEMO encore libres (jusqu'à un maximum de 4). Pour acceder à chaque appareil, l'un après l'autre, appuyez sur "SET" et simultanément sur "MEMO" jusqu'à ce que le voyant clignote longuement. La télécommande fonctionné pour l'appareil sélectionné.

Note: il pourrait arriver, par oubli et/ou par maladresse, qu'on essaye de télécommander un appareil alors que la touche MEMO est habitée sur un autre. Dans ce cas, la télécommande ne répond pas aux commandes; il suffira alors d'habiliter la touche MEMO de l'appareil souhaité.

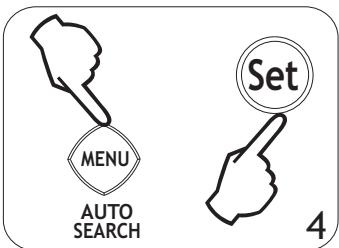

7_PROCEDURE b (recherche automatique)

Pour lancer le programme de recherche automatique, après avoir allumé la télévision, le magnétoscope et le lecteur de DVD (ces derniers avec la fonction "play" activée), vous devrez effectuer les opérations suivantes :

a) Entrez sur la touche MEMO le code initial de l'appareil à télécommander (suivre les modalités des points 6b, 6c) en introduisant les codes suivants : TV>>1000, DVD>>2000, VCR>>2300, HI-FI>>3000, SAT>>4000 b) La télécommande pointée vers le récepteur, appuyez d'abord sur la touche "SET" et ensuite sur "AUTO SEARCH" et maintenez les touches enfoncées simultanément jusqu'à

ce que le voyant clignote une fois longuement, deux fois brièvement. (fig.4)

c_ Relâchez les touches. Le processeur effectue automatiquement la recherche, durant laquelle le voyant clignotera avec une intensité différente. d_ Des que la télévision s'est éteinte, que la cassette du VCR ou le disque du DVD se bloque, appuyez sur une touche quelconque pour confirmer l'enregistrement du code. (avant 3 sec.).(fig.5)

Cette recherche peut prendre plusieurs minutes. Votre télécommande est prête!

Essayez toutes les fonctions de votre télécommande. En cas de mauvais fonctionnement, répétez la procédure B à partir du point d_. Note: La dernière partie "du point d_" est incomplète, mais je ne peux pas l'inventer.

note : durant la recherche, le voyant clignote pour confirmer que la transmission est en cours. Si le

voyant ne clignote pas, recommencez les opérations à partir du point 6_b. Si le voyant arrête de clignoter après quelques minutes et que la télévision ne s'est pas éteinte, la télécommande n'est pas compatible avec l'appareil.

8_DÉCODAGE des codes de MEMO

Si vous souhaitez découvrir le code qui a été programmé précédemment sur la touche MEMO, vous devrez procéder de la façon suivante :

a) Appuyez d'abord sur la touche "SET" et ensuite sur "SHOW CODE" et maintenez les touches enfoncées simultanément jusqu'à ce que le voyant clignote. b) Relâchez les touches et appuyez sur la touche "MEMO" souhaitée. c) Le voyant émettra une série de clignotements qui devront être interprétées de la manière suivante:

1) Chaque chiffre, excepté le zéro, est la somme des clignotements rapides. 2) Le zéro est indiqué par un seul clignotement prolongé. 3) Entre deux chiffres (ou entre deux séries de clignotements), le voyant reste éteint pendant une demi-seconde environ.

Exemple de l'indication duvoyant pourlecode1302

1 clignotement rapide ; pause ; 3 clignotements rapides ; pause ; 1 clignotement long ; pause ; 2 clignotements rapides

9_RÉCAPITULATION des fonctions principales

Set

+ TV/VCR/TPS/CANAL DVD SAT

● = habilite le code introduit sur la touche MEMO

Set

+ TV/VCR/TPS/CANAL DVD SAT

pendant plus de 2 sec., habilite la procédure A (programmation manuelle)

Set

+

MENU AUTO SEARCH

=

lance la procédure B (recherche automatique)

Set

+

SHOW CODE

=

décode le code programme

10_CAS particuliers

a_Si le voyant ne clignote pas, vérifiez que les piles soient chargées et introduites avec la bonne polarité b_ En parcourant la liste, dans certaines marques (moins connues) vous trouverez un symbole qui indique une autre marque avec des codes similaires. Consultez les codes de la marque similaire pour couvrir le code de votre télécommande.

Il peut arriver, en appuyant sur la touche d'habilitation d'une fonction qui n'est pas prévue par la télécommande d'origine, que le récepteur de la télévision reçoive le message mais se bloque, ne trouvant pas la fonction demandée car elle n'est pas prévue. Eteignez simplement la télévision en utilisant la télécommande et rallumez-la. Toutes les fonctions seront rétablies.

liste des marques/codes

Modeles	Type	Codes	Modélés	Type	Codes
A.R. SYSTEM	TV	1051, 1091, 1233, 1173, 1230		VCR	2330
AB SAT	SAT	4430, 4480	AKIRA	TV	1158, 1054
ACCENT	TV	1091, 1157, 1054, 1117, 1053	AKI	TV	1051, 1231
	VCR	2330, 2327, 2331	AKITA	→ ORION
			AKTRON	→ TOSHIBA
ACEC	→ PHILIPS		AKURA	TV	1206, 1145, 1051, 1091, 1061, 1032, 1035, 1053, 1210, 1031, 1062, 1266, 1030, 1029, 1049, 1157, 2326, 2330
ACTION	TV	1157
ADMIRAL	TV	1027, 1011, 1192, 1157, 1080, 1166, 1298, 1081, 1034
	VCR	2356, 2357
ADYSON	TV	1231, 1274, 1103	ALBA	TV	1206, 1147, 1075, 1061, 1157, 1210, 1051, 1032, 1035, 1107, 1225, 1102, 1083, 1227, 1190, 1052
	VCR	2330, 2329
AEGYR	SAT	4411
AGASHI	TV	1051, 1091, 1157, 1052
	VCR	2330		VCR	2330, 2349, 2354, 2377, 2315
	SAT	4413		SAT	4453, 4409, 4452, 4458, 4450, 4448
AGEF	→ BRUNS		ALBIRAL	TV	1051, 1012, 1233, 1052, 1091, 1210, 1227, 1225, 1186, 1229
AIKO	TV	1210, 1157, 1231
AIM	TV	1075, 1051, 1233, 1052, 1274, 1160, 1054, 1053, 1073, 1274, 1079
	VCR	2349, 2350, 2353
AIOSTAY	TV	1157, 1210, 1012, 1231, 1120, 1126	ALKOS	→ TOSHIBA
	VCR	2327, 2331	ALLANTIDE	SAT	4462
	VCR	2327, 2331	ALLORGAN	TV	1008, 1231, 1210, 1192, 1009, 1022
AIWA	TV	1038, 1109, 1334, 1204		VCR	2310, 2327, 2331
	COMBO	1106, 1109,
	DVD	2051	ALLSAT	SAT	4401, 4468
	VCR	2313, 2354, 2327, 2307, 2375, 2314, 2326, 2380
	HI FI	3039, 3040, 3041, 3047	ALTAI	SAT	4386
AKAI	TV	1003, 1075, 1140, 1203, 1201, 1172, 1050, 1091, 1077, 1154, 1052, 1135, 1158, 1349, 1351, 1031, 1134, 1023, 1010, 1033, 1012, 1051, 1210, 1072, 1234, 1007, 1211, 1274, 1141, 1132, 1160, 1157, 1014, 1019, 1049, 1052, 1123, 1204, 1231, 1190
	VCR	2304, 2302, 2326, 2305, 2310, 2315, 2306, 2314, 2320
	HI FI	3017, 3020, 3021, 3027, 3028
AKARI	TV	1321	AMWAY	VCR	2340
AKIBA	TV	1210	ANEX	TV	1051, 1052

Modèles	Type	Codes
ANGLO	TV	1091, 1157
	VCR	2327, 2331
ANIS	TV	1091, 1157, 1147
ANITECH	TV	1052, 1103, 1157, 1091, 1274, 1002, 1117, 1209, 1049, 1052, 1195
	VCR	2327, 2330, 2340, 2310, 2331, 2345, 2329, 2312
ANKARO	SAT	4420, 4496, 4477, 4446, 4460
ANNTRON	SAT	4409, 4490
ANSONIC	TV	1051, 1147, 1157, 1145, 1158, 1061, 1091, 1032, 1117, 1210, 1049, 1217
ANTECNO	TV	1210
APHEL SOUND	TV	1210
	VCR	2327, 2345, 2354, 2331
APOLLO	SAT	4409

ARCAM TV 1231

HI FI 3035, 3042

ARCELIK TV 1147,1203,1051, 1145,1158,1052, 1093,1012,1180, 1039,1096,1101, 1173,1198

Durée de 2 ans, à compter de la date d'achat, contre tout vice de fabrication. Nous garantissons la remise en état ou le remplacement des pièces défectueuses.
